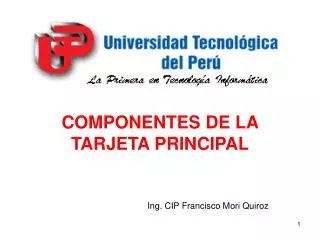

  1. COMPONENTES DE LA TARJETA PRINCIPAL Ing. CIP Francisco Mori Quiroz

  2. 1.- Jumper Son microswitch, sirven para habilitar o deshabilitar dispositivos y configurar elementos de la placa, estos se especifican en el manual, en algunos modelos pueden ser configurado desde el SETUP. Que aspecto tienen los Jumpers ? 2.- Zócalo Del Micro En el se inserta el microprocesador. Que tipos de zocalos existen y que Up los utilizan?

  3. 3.- Coolers • El sistema de enfriamiento de la Pc por lo general esta formado por un disipador (una pieza de metal ranurada) y un pequeño ventilador, todo esto montado sobre el Up. • Para evitar que alcance altas temperaturas que deterioren su funcionamiento. • Que otros componentes requieren enfriamiento? 2. Que especificaciones tecnicas tienen los coolers y en que unidades se miden?

  4. 4.- Ranuras De Expansión • Los distintos dsp. Electrónicos de una PC se comunican a través e los Buses. Un bus consiste en una serie de hilos que permiten conectar dos o más componentes. Que buses existen y que viajan por ellos?

  5. Los slots o buses son de plástico con conectores eléctricos donde se introducen las Cards de Expansión. Ranuras Color Tamaño Cant. De Infor Veloc. Max Uso ISA-8 Negro 8.5 cm 16 Mbps 8 Mhz Obsoleto ISA-16 Negro 14 cm 128 Mbps 16 Mhz Todos VESA Marron+ Negro 22 cm 160 Mbps 40 Mhz Obsoleto PCI Blanco 8,5 cm 132 Mbps 32 Mhz Todos AGP Marron 8 cm 528 Mbps 66 Mhz Solo video

  6. 5.-Ranuras De Memoria • En ellas se calzan los módulos RAM, los mismos que varían en tamaño, capacidad y forma de conectarse. Tipo Conectores Tamaño Voltaje Color Uso SIMM 30 8,5 cm. 5 v Blanco 486 e inf. SIMM 72 10.5 cm. 5 v Blanco En PI-PII DIMM 168 13 cm. 3.3 v Negro PIII-PIV RIMM 184 13cm 2,5 v Negro PIV

  7. 6.- Chipset • Controla determinadas funciones del PC como la forma en que interactúa el up. con la RAM, la cache, puertos y slots de expansión. • Del Chipset depende de la cantidad de RAM y Cache que se pueda conectar. 1.- Que controladores incorpora el Chipset? 2.- Que empresa es el mayor productor de Chipset y que modelos tienen mayor demanda ?

  8. 7.- Rom Bios Es el FIRMWARE que testea la PC y si todo es correcto pasa el control al sistema operativo. 1.- Que significan sus siglas? 2.- Donde reside ? 3.- Que programa incluye y como se accesa a ella?

  9. 8.- Puertos Externos Tipos Pin/Cont. Tamaño Genero Veloc. Denom. Usos Standard Ser. 9 y 25 17 y 38 m Machos 115,200bpsCOM 1MausesRS 232 COM 2Teclados Par. 25 38mm Hembra 500KBpsLPT 1Impresora Centronic USB 4 3x2 cm. Hembra 12Mbps --------- Todos PNP Infr --------  Cristal ---------- 4Mbps ---------  Inalambr. Irda

  10. 9.- Puertos Internos Tipos Cantidad Usos Pines Velocidad Configuración IDE 2 HD y 40 33 Mbps Setup FDDI 1 Flopys 34 ------------ Setup SCSI 1 HD 68 ------------  Setup Como es la conexión De HDs y Flopys?
