  1. 项目三设计制作双音门铃电路 任务一 设计制作延时灯电路 任务二：555定时器构成玩具猫 眼闪烁电路的制作与测试 任务三 设计制作双音门铃电路

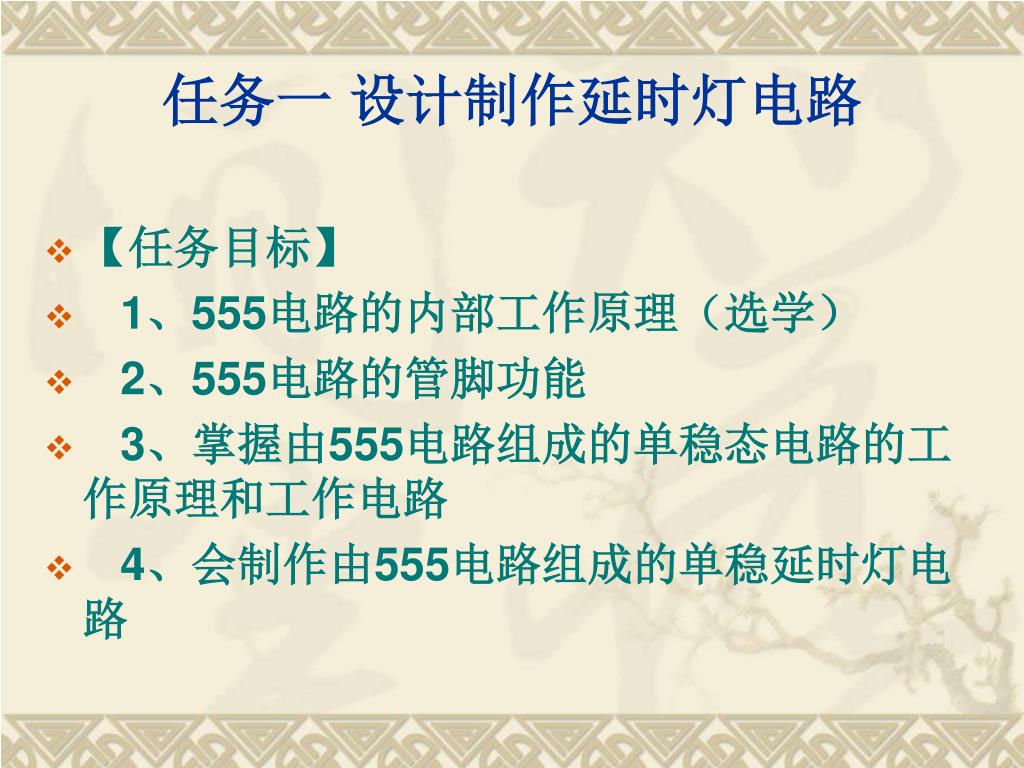

  2. 任务一 设计制作延时灯电路 • 【任务目标】 • 1、555电路的内部工作原理（选学） • 2、555电路的管脚功能 • 3、掌握由555电路组成的单稳态电路的工作原理和工作电路 • 4、会制作由555电路组成的单稳延时灯电路

  3. 【知识准备】 集成555定时器 常见的为双列直插式， • 1脚为电源地端 • 2脚为低触发端，采用低电平触发 • 3脚为输出端 • 4脚为复位端，采用低电平触发 • 5脚用于电压控制 • 6脚是高电平触发端 • 7脚为放电端 • 8脚为电源端，接电源正极。

  4. 电压比较器原理 • 同相输入端电压V+>反相输入端电压V-时，输出高电平1； • 反相输入端电压V+>同相输入端电压V-时，输出高电平0；

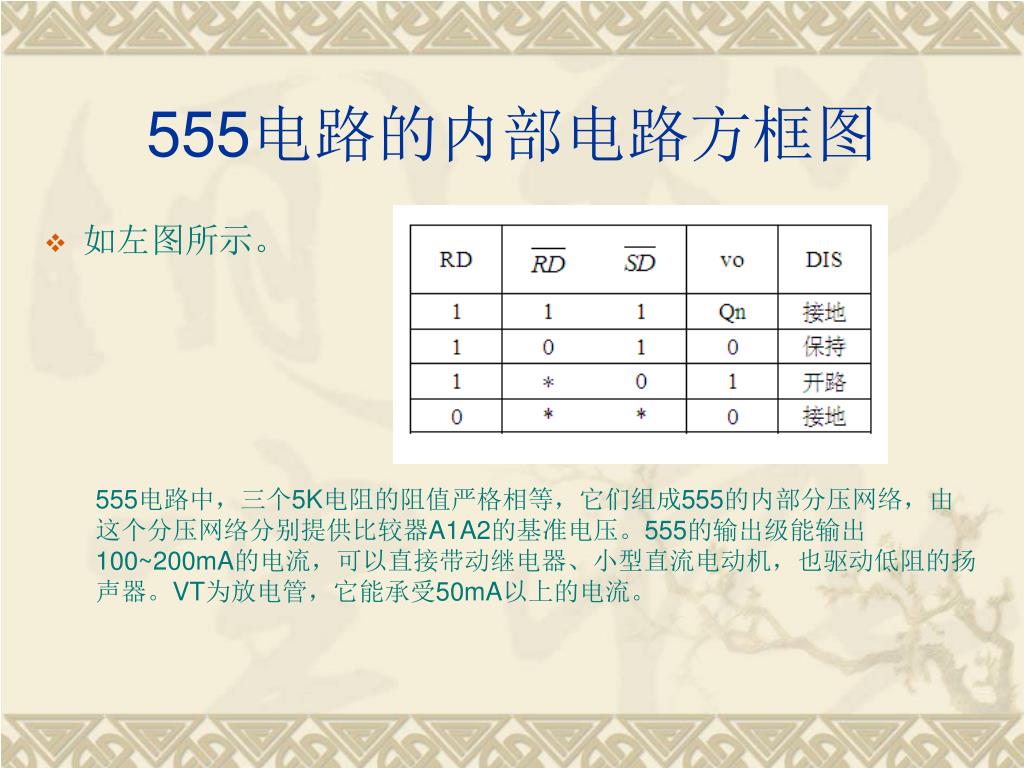

  5. 555电路的内部电路方框图 • 如左图所示。 555电路中，三个5K电阻的阻值严格相等，它们组成555的内部分压网络，由这个分压网络分别提供比较器A1A2的基准电压。555的输出级能输出100~200mA的电流，可以直接带动继电器、小型直流电动机，也驱动低阻的扬声器。VT为放电管，它能承受50mA以上的电流。

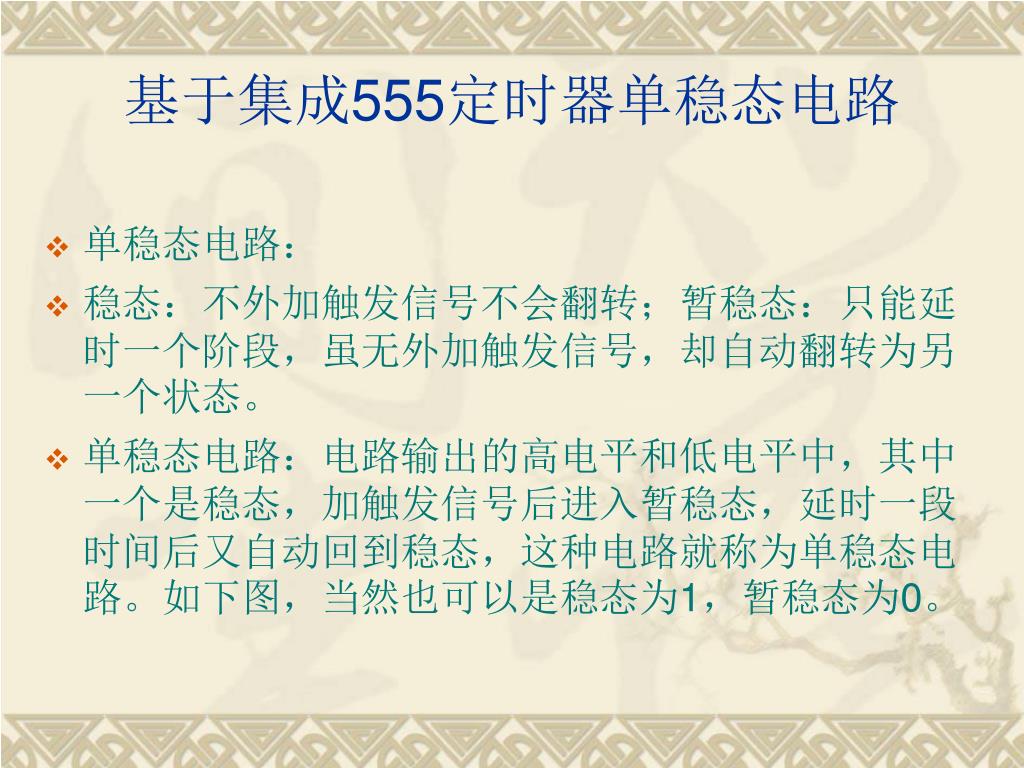

  6. 基于集成555定时器单稳态电路 • 单稳态电路： • 稳态：不外加触发信号不会翻转；暂稳态：只能延时一个阶段，虽无外加触发信号，却自动翻转为另一个状态。 • 单稳态电路：电路输出的高电平和低电平中，其中一个是稳态，加触发信号后进入暂稳态，延时一段时间后又自动回到稳态，这种电路就称为单稳态电路。如下图，当然也可以是稳态为1，暂稳态为0。

  7. 工作原理等效如下图

  8. K打开时，2脚无输入信号，电路处于初始复位状态，3脚（Ｑ端）输出低电平，端输出高电平。K打开时，2脚无输入信号，电路处于初始复位状态，3脚（Ｑ端）输出低电平，端输出高电平。 • K闭合时（2脚负脉冲触发），根据上面的功能表，3脚（Ｑ端）输出高电平，端输出低电平，电路进入暂稳态。电源VCC经R2对电容器C进行充电，C两端电压从零开始上升，当UC2/3VCC时，相当于6脚输入高电平，3脚（Ｑ端）跳变为低电平，电路又恢复稳态，直至2脚再次被负脉冲触发为止。电路的暂稳时间为1.1R2C，暂稳时间即单稳延时时间。 【任务实施】

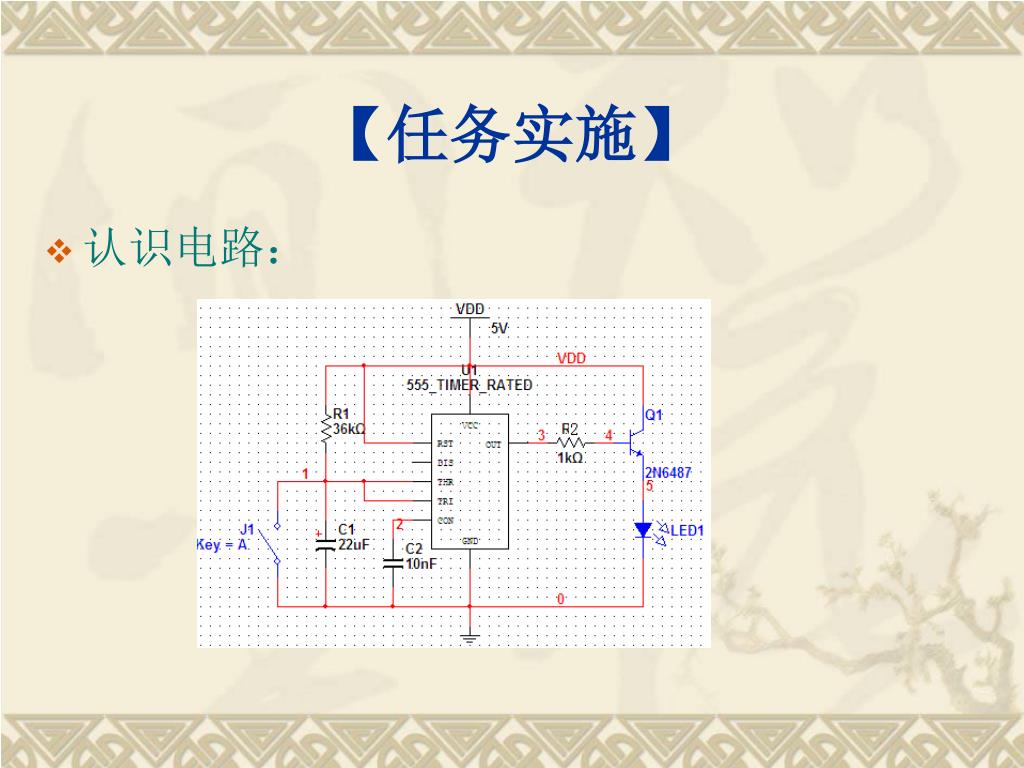

  9. 【任务实施】 • 认识电路：

  10. 工作原理： • K打开时，2脚无输入信号，电路处于初始复位状态，3脚（Ｑ端）输出低电平，Q1截止，灯不亮。 • K闭合时（2脚负脉冲触发），根据上面的功能表，3脚（Ｑ端）输出高电平，Q1导通，灯亮，电路进入暂稳态。电源VCC经R2对电容器C进行充电，C两端电压从零开始上升，当UC2/3VCC时，相当于6脚输入高电平，3脚（Ｑ端）跳变为低电平，电路又恢复稳态，灯自动熄灭，直至2脚再次被负脉冲触发为止。电路的暂稳时间为1.1R1C1，暂稳时间即单稳延时时间。 • 设计安装图： 设计安装图：

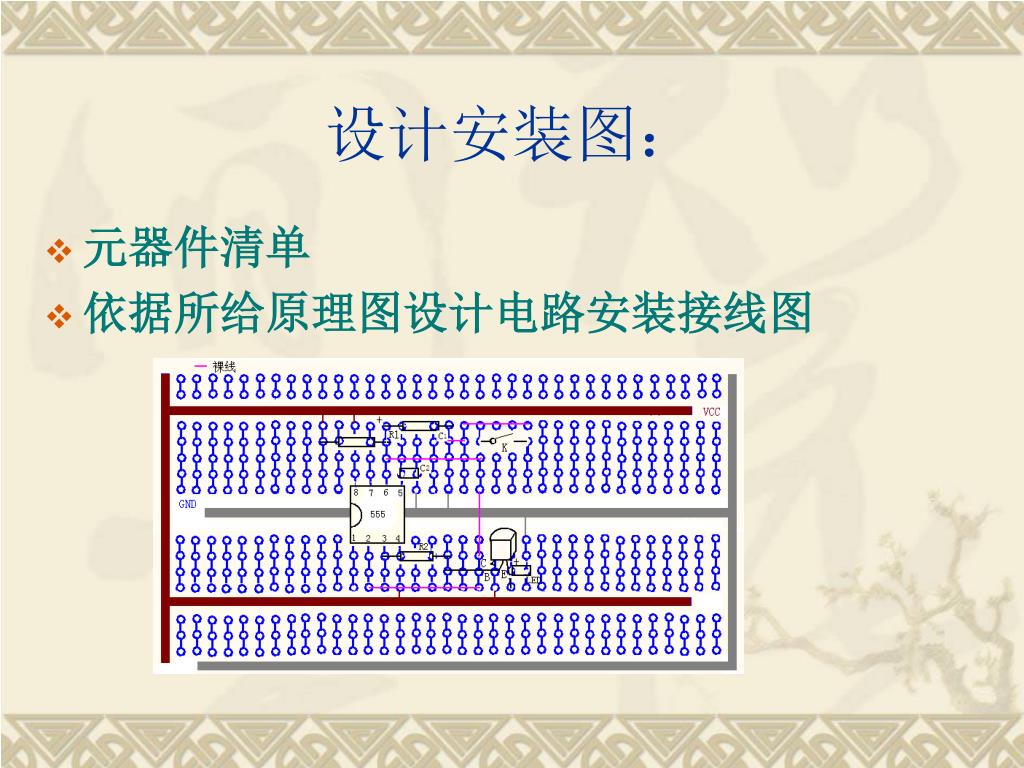

  11. 设计安装图： • 元器件清单 • 依据所给原理图设计电路安装接线图

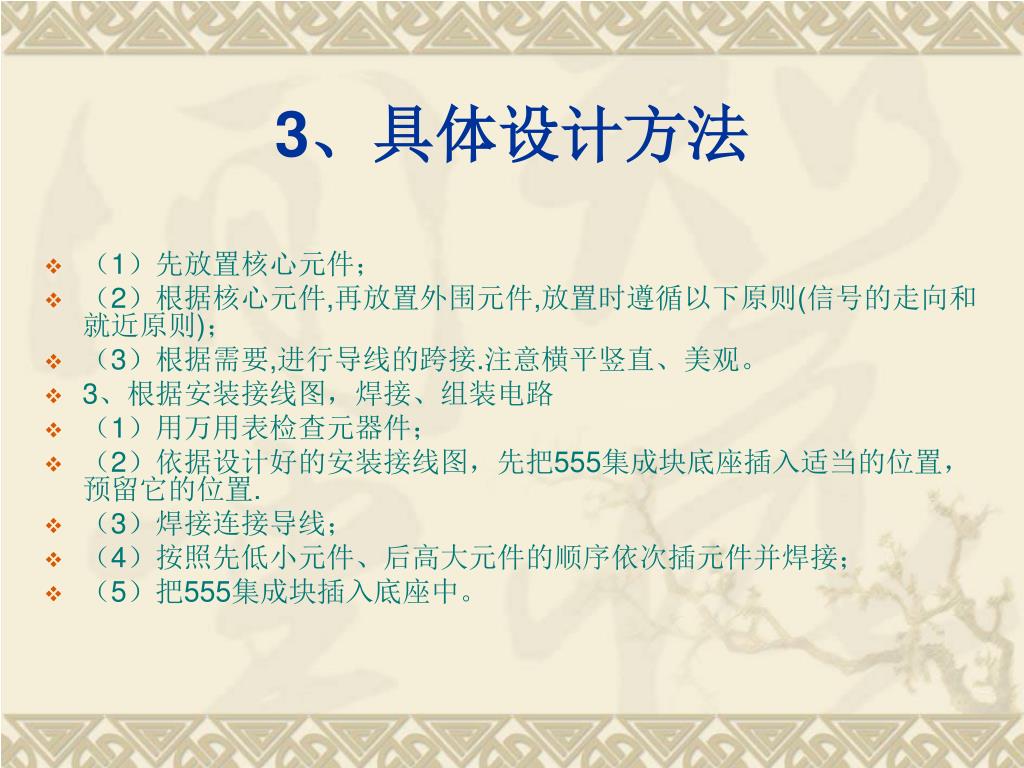

  12. 3、具体设计方法 • （1）先放置核心元件； • （2）根据核心元件,再放置外围元件,放置时遵循以下原则(信号的走向和就近原则)； • （3）根据需要,进行导线的跨接.注意横平竖直、美观。 • 3、根据安装接线图，焊接、组装电路 • （1）用万用表检查元器件； • （2）依据设计好的安装接线图，先把555集成块底座插入适当的位置，预留它的位置. • （3）焊接连接导线； • （4）按照先低小元件、后高大元件的顺序依次插元件并焊接； • （5）把555集成块插入底座中。

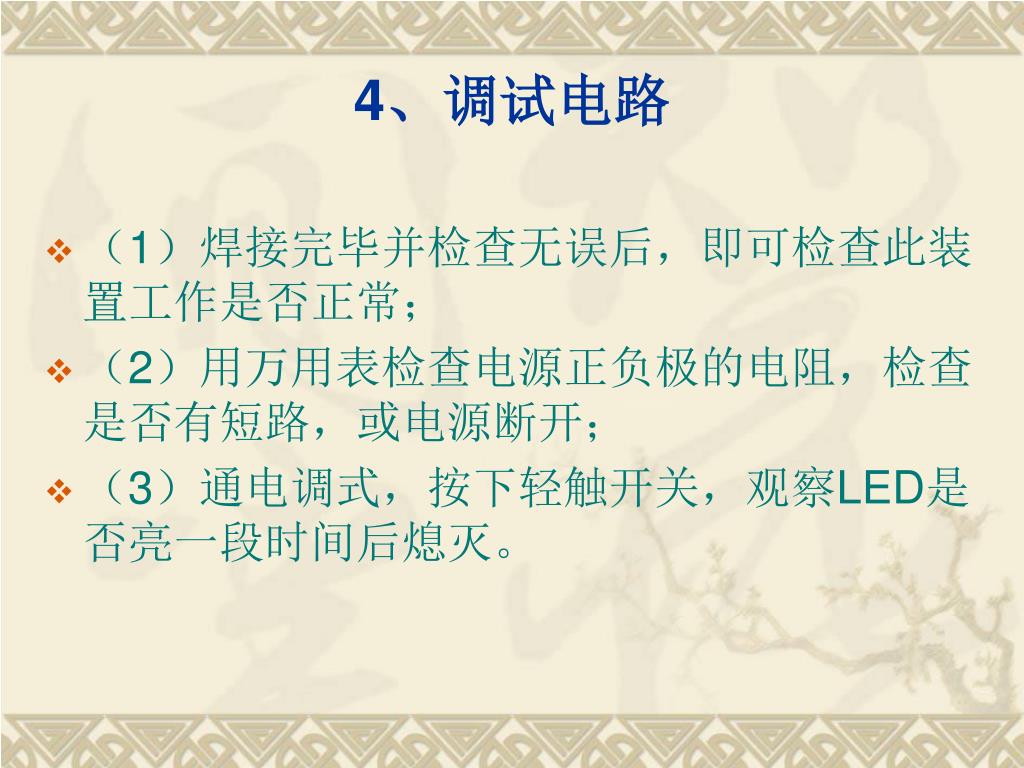

  13. 4、调试电路 • （1）焊接完毕并检查无误后，即可检查此装置工作是否正常； • （2）用万用表检查电源正负极的电阻，检查是否有短路，或电源断开； • （3）通电调式，按下轻触开关，观察LED是否亮一段时间后熄灭。

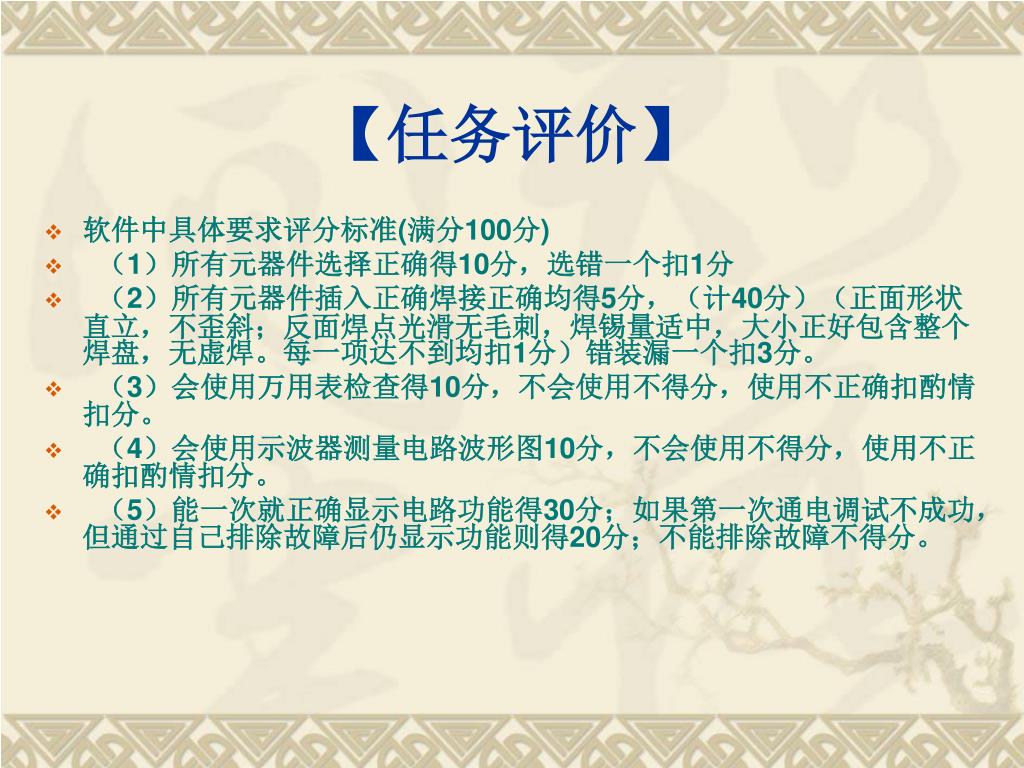

  14. 【任务评价】 • 软件中具体要求评分标准(满分100分) • （1）所有元器件选择正确得10分，选错一个扣1分 • （2）所有元器件插入正确焊接正确均得5分，（计40分）（正面形状直立，不歪斜；反面焊点光滑无毛刺，焊锡量适中，大小正好包含整个焊盘，无虚焊。每一项达不到均扣1分）错装漏一个扣3分。 • （3）会使用万用表检查得10分，不会使用不得分，使用不正确扣酌情扣分。 • （4）会使用示波器测量电路波形图10分，不会使用不得分，使用不正确扣酌情扣分。 • （5）能一次就正确显示电路功能得30分；如果第一次通电调试不成功，但通过自己排除故障后仍显示功能则得20分；不能排除故障不得分。

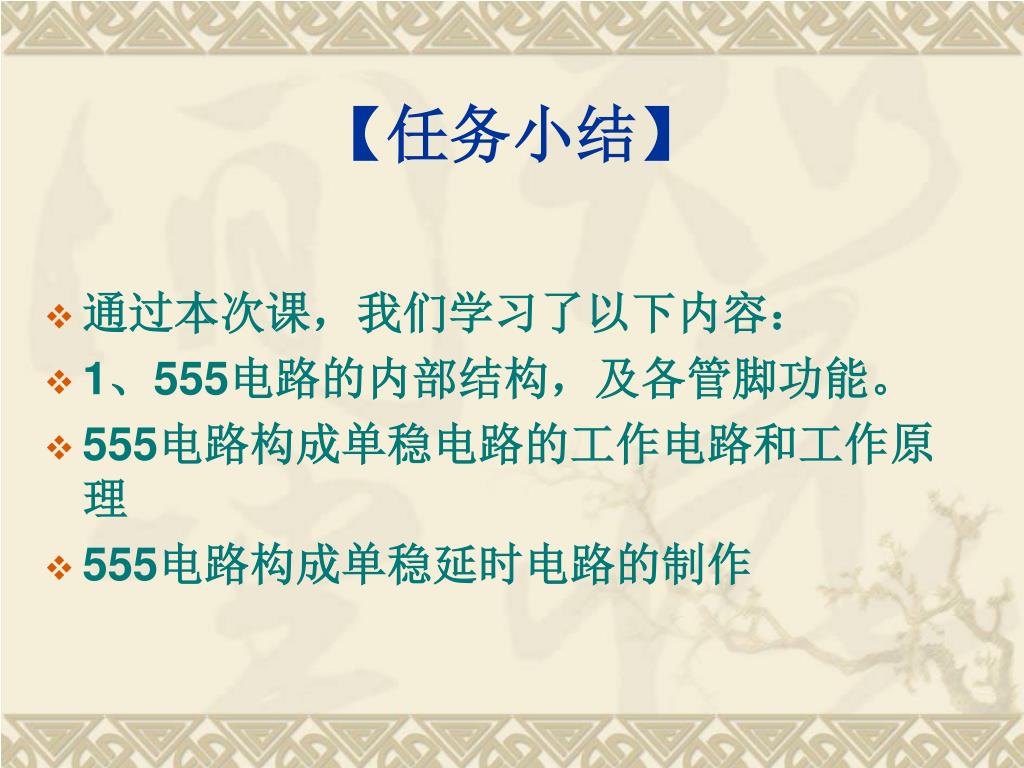

  15. 【任务小结】 • 通过本次课，我们学习了以下内容： • 1、555电路的内部结构，及各管脚功能。 • 555电路构成单稳电路的工作电路和工作原理 • 555电路构成单稳延时电路的制作
