  1. ΓΕΩΛΟΓΙΚΗ ΧΑΡΤΟΓΡΑΦΗΣΗ Στοιχεία τοπογραφίας & Γεωλογικών χαρτών Δρ. Χ. Δ. Κράνης Αθήνα, 2005

  2. σφαίρα, σφαιροειδές, ελλειψοειδές γεωγραφικό μήκος (λ) γεωγραφικό πλάτος (φ) Προβολικά Συστήματα – βασικές έννοιες γεωειδές γεωγραφικές συντεταγμένες

  3. Κυλινδρικές Αζιμουθιακές ή επίπεδες ισαπέχουσες σύμμορφες ισοδύναμες Κωνικές Από τη «σφαίρα» στο επίπεδο γεωγραφικές καρτεσιανές συντεταγμένες ΠΡΟΒΟΛΕΣ

  4. 5 km 5 km Συντεταγμένες ΕΓΣΑ’87 Συντεταγμένες ED 50 Συντεταγμένες HATT Τοπογραφικοί χάρτες – βασικές έννοιες Χαρτογραφικός κάναβος Τετραγωνισμός HATT Τετραγωνισμός ΕΓΣΑ’87

  5. Τοπογραφικοί χάρτες – προβολικά συστήματα • Ένα επίπεδο αναφοράς, το οποίο εφάπτεται σε ένα σημείο του ελλειψοειδούς το οποίο ονομάζεται κέντρο φύλλου χάρτου (Κ.Φ.Χ.). 130 σφαιροειδή τραπέζια μεγέθους 30' x 30' για την κάλυψη του Ελλαδικού χώρου. Κάθε τραπέζιο έχει το δικό του σύστημα συντεταγμένων, με την αρχή των αξόνων το Κ.Φ.Χ. Οι παραμορφώσεις των γωνιών, των αζιμουθίων καθώς και των εμβαδών διατηρούνται μικρές μέσα στο ίδιο Φ.Χ. Οι αποστάσεις που αναφέρονται στο κέντρο και προς οποιοδήποτε σημείο του ίδιου Φ.Χ. δεν παραμορφώνονται. Αρκετά συχνά απαιτούνται περισσότερα του ενός Φ.Χ. για την κάλυψη μιας γεωγραφικής περιοχής Άυξηση παραμορφώσεων των γεωμετρικών μεγεθών αυξάνονται. • Αρνητικές τιμές συντεταγμένων Σύμμορφη προβολή (απεικόνιση του ελλειψοειδούς με την βοήθεια ενός κυλίνδρου (ελλειπτικής διατομής) που εφάπτεται στον μεσημβρινό της ζώνης). 60 ζώνες, γεωγραφικού μήκους 6ο. Η πρώτη ζώνη: μεσημβρινός Greenwich. Η Ελλάδα καταλαμβάνει τις ζώνες 4 και 5 (γεωγραφικά μήκη των άκρων της Ελλάδας είναι λ= 19ο έως λ =28ο. Οι παραμορφώσεις μέσα σε κάθε ζώνη < 1:2500. Τιμή των τετμημένων των κεντρικών μεσημβρινών: 500 000μ. Αρχή των τεταγμένων: η τομή του κεντρικού μεσημβρινού με τον ισημερινό.

  6. Τοπογραφικοί χάρτες – προβολικά συστήματα Μια ενιαία ζώνη για όλη την Ελλάδα με κεντρικό μεσημβρινό λο=24ο . Παραμορφώσεις <= 1:1.000 στα άκρα της χώρας Τετμημένη κεντρικού μεσημβρινού: 500000μ. Αρχή των τεταγμένων: ισημερινός (φ=0ο)

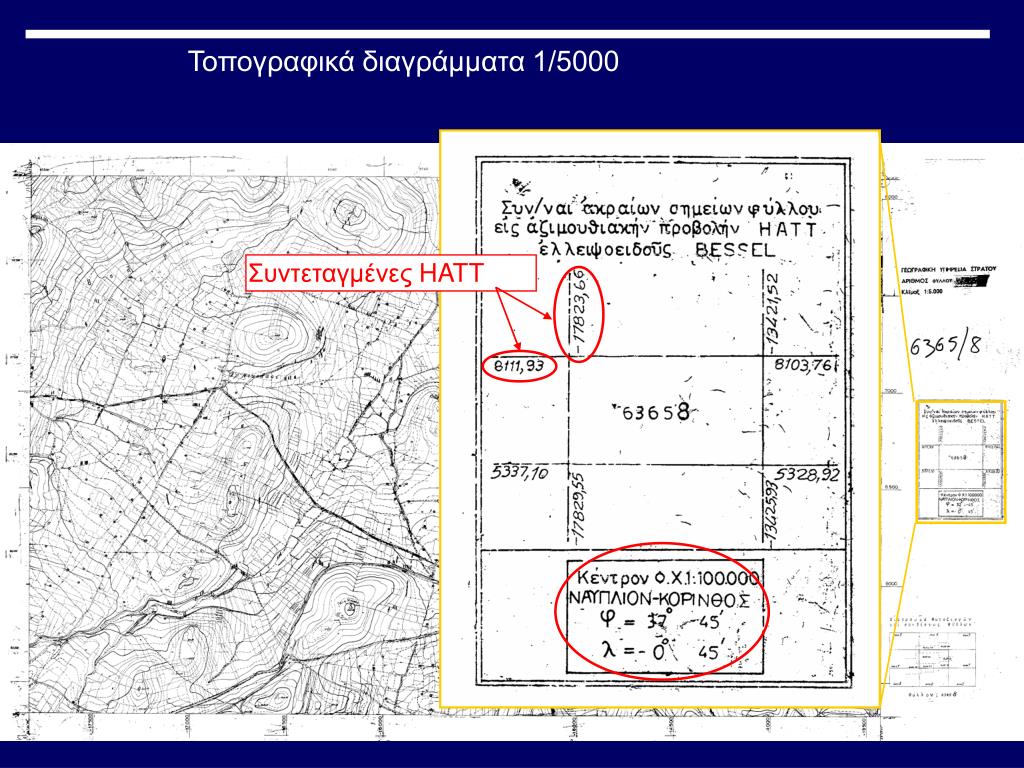

  7. Τοπογραφικά διαγράμματα 1/5000 Συντεταγμένες HATT

  8. τεχν. αναβαθμίδες τριγωνομετρικό Δρόμος (ασφαλτοστρ.) Τοπογραφικά διαγράμματα 1/5000

  9. 500 m. Τοπογραφικά διαγράμματα 1/5000 Σταυρονήματα: τετραγωνισμός ΗΑΤΤ (ανα 500 μ. Πηγάδια
