第八章 沥青和沥青混合料

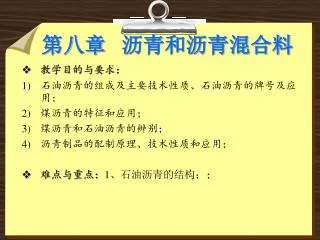

1. 第八章 沥青和沥青混合料 • 教学目的与要求： • 石油沥青的组成及主要技术性质、石油沥青的牌号及应用； • 煤沥青的特征和应用； • 煤沥青和石油沥青的辨别； • 沥青制品的配制原理、技术性质和应用； • 难点与重点：1、石油沥青的结构；；

2. 10.1 石油沥 青 1 沥青的定义： 沥青作为一种憎水性的有机胶凝材料，是由多种有机化合物构成的复杂混合物。 2沥青的物理性质： • 形状：在常温下是粘稠状的液体、半固体或固体； • 颜色：呈辉亮褐色以至黑色； • 具有良好的不透水性、粘结性、塑性和抗冲击性、耐化学腐蚀性，电绝缘体； • 能溶解于二硫化碳、苯等有机溶液。

3. 3 沥青按产源分类 在建筑工程中，石油沥青和煤沥青应用较广泛：

4. 10.1.1 石油沥青 • 1 定义： 石油沥青是石油经蒸馏等工序提炼出各种石油产品（如汽油、煤油、柴油和润滑油等）后的残留物，再经过加工而得到的物质。 • 2 石油的组分： 石油沥青是由多种高分子的碳氢化合物及其衍生物组成的复杂混合物。 • 从化学上分析，沥青的主要成分是碳和氢； • 从使用的角度出发，沥青的组分主要有油分、 树脂和地沥青质。

5. 3 油分、 树脂和地沥青质的作用 • 油分：是无色至淡黄色的粘性液体。 它是决定沥青流动性的组分； • 树脂：为红褐色至黑褐色的沾稠状半固体，它是决定沥青塑性和粘结性的组分； • 地沥青质：是深褐色至黑褐色无定形固体粉末，它是决定沥青粘性和温度稳定性的组分。

6. 石油沥青的组分与其性质的关系 • 油分赋予沥青以流动性。 • 沥青脂胶使石油沥青具有良好的塑性和粘结性。 • 地沥青质含量愈多，则软化点愈高，粘性愈大，即愈硬脆。

7. 5 石油沥青的技术性质 （1）防水性： 石油沥青是憎水性的胶凝材料，本身结构致密，不溶于水； （2）粘性： 粘性是指沥青在外力作用下，抵抗变形的能力。同时粘性也是沥青软硬、稀稠程度的反映；石油中地沥青质含量较多时，粘性较大；温度下降时，粘性较大。

8. 5 石油沥青的技术性质 • 粘滞性应以绝对粘度表示，但因其测定方法较复杂，故工程中常用相对粘度（条件粘度）来表示粘滞性;对使用粘稠（半固体或固体）的石油沥青用针入度表示，对液体石油沥青则用粘滞度表示。 • 粘稠石油沥青的针入度:是在规定温度（25℃）条件下，以规定质量（100ｇ）的标准针，在规定时间（５s）内贯入试样中的深度来表示，单位以1/10mm计。针入度反映了石油沥青抵抗剪切变形的能力。针入度值越小，表明粘度越大。 • 粘滞度:是将一定量的液体沥青，在某温度下经一定直径的小孔流出50cm3所需的时间，以秒表示。 • 常用符号“Cdt T”表示粘滞度，其中ｄ为小孔直径（mm），ｔ为试样温度，Ｔ为流出50 ml沥青的时间。ｄ有10、５、３mm三种，ｔ通常为25℃或60℃。

9. 5 石油沥青的技术性质 • （3）塑性 • 塑性指石油沥青在外力作用下产生变形而不破坏，除去外力后，仍能保持变形后的形状的性质。 • 沥青的塑性对冲击振动荷载有一定吸收能力，并能减少摩擦时的噪声，故沥青是一种优良的道路路面材料。 • 石油沥青的塑性用延度表示。延度愈大，塑性愈好。 • 延度测定是把沥青制成“８”字形标准试件，置于延度仪内25℃水中，以 5cm／min的速度拉伸，用拉断时的伸长度来表示，单位用cm计。

10. 5 石油沥青的技术性质 （4）温度敏感性：沥青的粘性和塑性的大小都与温度高低有很大关系，随着温度的升高，粘性降低，塑性增加。 因此，我们把沥青的粘性和塑性随温度的变化而变化的性能称为温度敏感性。 • 石油沥青中地沥青质含量较多时，其温度敏感性较小。沥青中含蜡量较多时，则会产生温度较高（60℃左右）时就发生流淌，在温度较低时又易变硬开裂。 • 在工程中使用时往往加入石灰石粉等矿物填料，以减小其温度敏感性。

11. 5 石油沥青的技术性质 • （5）大气稳定性（亦称抗老化性）：大气稳定性是指沥青长期在阳光、空气、温度等综合作用下，性能稳定的程度。 • 沥青的老化：是指沥青在阳光、空气和温度的长期综合作用下，渐渐失去粘性、塑性，而变硬变脆的现象。 • 大气稳定性的好坏，反映了沥青使用寿命的长短和耐久性的好坏。 • 防止办法：1）增加石油中地沥青质的含量；2）降低沥青中石蜡杂质的含量；3）设计中尽量选择小牌号的沥青；4）加入石灰石粉等矿物填料进行改性处理。

12. 石油沥青的分类及其应用 （1）石油沥青分三种：建筑沥青，道路沥青以及普通石油沥青。 • 建筑石油沥青：建筑石油沥青粘性较大，耐热性较好，但塑性较小，主要用作制造油毡、油纸、防水涂料和沥青胶。它们绝大部分用于屋面及地下防水沟槽防水、防腐蚀及管道防腐等工程。对于屋面防水工程，应注意防止过分软化； • 道路石油沥青：道路石油沥青牌号较多，主要用于道路路面或车间地面等工程，一般拌制成沥青混凝土、沥青拌合料或沥青砂浆等使用； • 普通石油沥青：含石蜡量比较高，性能较差，在建筑工程中一般不单独使用，可与其他沥青掺和使用

13. [例1] 怎样划分石油沥青的牌号？牌号大小与沥青主要技术性质之间的关系怎样？ • 解 : • 石油沥青按针入度指标来划分牌号，牌号数字约为针入度的平均值。常用的建筑石油沥青和道路石油沥青的牌号与主要性质之间的关系是：牌号愈高，其粘性愈小（针入度越大），塑性愈大（即延度越大），温度稳定性愈低（即软化点愈低）。 • [评注]严格地讲，石油沥青的牌号是按沥青的针入度、延度和软化点指标来划分的。

14. 【例2】 土木工程中选用石油沥青牌号的原则是什么？在地下防潮工程中，如何选择石油沥青的牌号？ • 答： • 一般来说，牌号越大，针入度和延性越大，而软化点降低，因此，牌号高的沥青易软化，即温度敏感性大，但塑性良好，质地柔软；低牌号的沥青，其性能相反； • 牌号小的沥青一般用于温热或受热部位； • 牌号中等的沥青，使用于寒冷或受晒、冬冻、地下防潮的部位； • 高牌号的沥青应用于一些不易受温度影响的部位。

15. 6 石油沥青的掺配与稀释 当不能获得合适牌号的沥青时，可采用两种牌号的石油沥青掺配使用，但不能与煤沥青相掺。两种石油沥青的掺配比例可用下式估算： 式中Ｑ1——较软石油沥青用量（％）； Ｑ2——较硬石油沥青用量（％）； Ｔ——掺配后的石油沥青软化点（℃）； Ｔ1——较软石油沥青软化点（℃）； Ｔ2——较硬石油沥青软化点（℃）。

16. 【例3 】某建筑工程屋面防水，需用软化点为75℃的石油沥青，但 工地仅有软化点为95℃和25℃的两种石油沥青，问应如何掺配？ • 解： • 掺配时较软石油沥青（软化点为25℃）用量为： • 较硬石油沥青（软化点为95℃）用量为： • Q2=100%-Q1=71.4%

17. 煤沥青与石油沥青的鉴别方法 煤沥青的应用 煤沥青具有很好的防腐能力、良好的粘结能力。因此可用于配制防腐涂料、胶粘剂、防水涂料，油膏以及制作油毡等。

18. 10.1.2 改性沥青 土木工程中应用的沥青有下述要求： • 高温下具有足够的强度； • 低温下具有良好的柔韧性； • 良好的抗老化性能； • 与各种矿物材料具有良好的粘结性。

19. 沥青改性的目的：使沥青具有良好的综合性能，满足工程使用的需要沥青改性的目的：使沥青具有良好的综合性能，满足工程使用的需要 • 沥青改性的方法： （1）矿物填充料改性：在沥青中加入一定数量的矿物填充料，相应提高沥青的粘性和耐热性，并增强沥青抗老化性能； （2）聚合物改性：在沥青中加入聚合物，提高沥青的强度、塑性、抗老化性能等； （3）其他改性：1）再生橡胶改性沥青； 2）橡胶和树脂共混改性沥青等。

20. 第二节 沥青基防水材料 • 1. 沥青防水卷材 凡用原纸或玻璃布、石棉布、棉麻织品等胎料浸渍石油沥青（或焦油沥青）制成的卷状材料，称为浸渍卷材（有胎卷材）。将石棉、橡胶粉等掺入沥青材料中，经碾压制成的卷状材料称为辊压卷材（无胎卷材）。这两种卷材通称沥青防水卷材。 1.1 油毡和油纸 油毡一般用于多层防水层的各层； 油纸一般用于建筑防潮或多层防水层的最下层。

21. 1.2 新型有胎沥青防水卷材 其中SBS改性沥青柔性油毡是近年来生产的一种弹性体沥青防水卷材，是目前性能最佳的油毡之一。其抗拉强度、耐久性等都比纸胎油毡好得多，适用于防水性、耐久性和防腐性要求较高的工程。 1.3 APP改性沥青防水卷材 主要适合于高温或有强烈太阳辐射地区的建筑物防水。 1.4 合成高分子防水卷材 主要用于屋面防水，也用于水池、堤坝等防水工程。

22. 沥青基防水涂料 • 2.1 乳化沥青 • 乳化沥青是沥青以微粒（粒径１μm左右）分散在有乳化剂的水中而成的乳胶体。 • 乳化沥青可涂刷或喷涂在材料表面作为防潮或防水层，也可粘贴玻璃纤维毡片（或布）作屋面防水层，或用于拌制冷用沥青砂浆和沥青混凝土。

23. 2.2．橡胶沥青防水涂料 橡胶沥青防水涂料是以沥青为基料，加入改性材料橡胶和稀释剂及其他助剂等而制成的粘稠液体。 橡胶沥青防水涂料的特点是耐水性强。适用于基层易开裂的屋面防水层。 又因其耐化学腐蚀性好，故也可作木材、金属管道等的防腐涂层。

24. 沥青胶与冷底子油 3.1沥青胶 沥青胶是在熔（溶）化的沥青中加入粉状或纤维状的填充料经均匀混合而成。 沥青胶有热用和冷用的两种，一般工地施工是热用。配制热用沥青胶时，先将矿粉加热到100～110℃，然后慢慢地加入已熔化的沥青中，继续加热并搅拌均匀即成。 热用沥青胶用于粘结和涂抹石油沥青油毡。 冷用时需加入稀释剂将其稀释后于常温下施工应用，它可以涂刷成均匀的薄层

25. 3.2．冷底子油 冷底子油是用汽油、煤油、柴油、工业苯等有机溶剂与沥青材料溶合制得的沥青涂料。 它能渗入到混凝土、砂浆、木材等材料的毛细孔隙中，待溶剂挥发后，便与基材牢固结合，使基面具有一定的憎水性，为粘结同类防水材料创造了有利条件。 因它多在常温下用作防水工程的打底材料，故名冷底子油。

26. 4. 建筑防水沥青嵌缝油膏 定义：是以石油沥青为基料，再加入改性材料废橡胶粉和硫化鱼油、稀释剂（松焦油、松节重油和机油）及填充料（石棉纺和滑石粉）等，经混拌制成膏状物，为最早使用的冷用嵌缝材料。 • 特点：沥青嵌缝油膏的主要特点是炎夏不易流淌，寒冬不易脆裂，粘结力较强，延伸性、塑性和耐候性均较好； • 应用：广泛用于一般屋面板和墙板的接缝处，也可用作各种构筑物的伸缩缝、沉降缝等的嵌填密封材料。

27. 课后思考题 • 石油沥青的主要技术性质有哪些？ • 简述石油沥青的组分及其对性质的影响？ • 什么叫沥青的老化？

28. 本章结束！ 谢谢！
