L’holographie

1. L’holographie Damien Bourhis Emilie Cravero Benjamin François L2 – Groupe B Promotion 2011

2. L’holographie • Concepts de base • Principe de l’holographie • Application à l’informatique

3. Concepts de base Interférence créée par deux ondes Onde1 Onde 2 Interférence Interférence Onde1 Onde 2

4. Concepts de base Notions de diffraction Pour observer une diffraction : Largeur de la fentede l’ordre de la longueur d’onde

5. Concepts de base Une source lumineuse particulière • La production d’un hologramme nécessite une lumière : • Monochromatique • Directionnelle • Polarisée linéairement  • Cohérente Source de lumière cohérente

6. Principe de l’holographie • Photographie : Enregistrement sur une plaque photosensible de la luminosité, donc de la puissance de l’onde lumineuse • Holographie : Enregistrement de la phase de l’onde • Problème : aucune surface connue n’y est sensible! • Solution : Enregistrement de l’image interférométrique : si les ondes sont en phase, l’intensité de l’onde résultante est d’autant plus importante

7. Dispositif expérimental

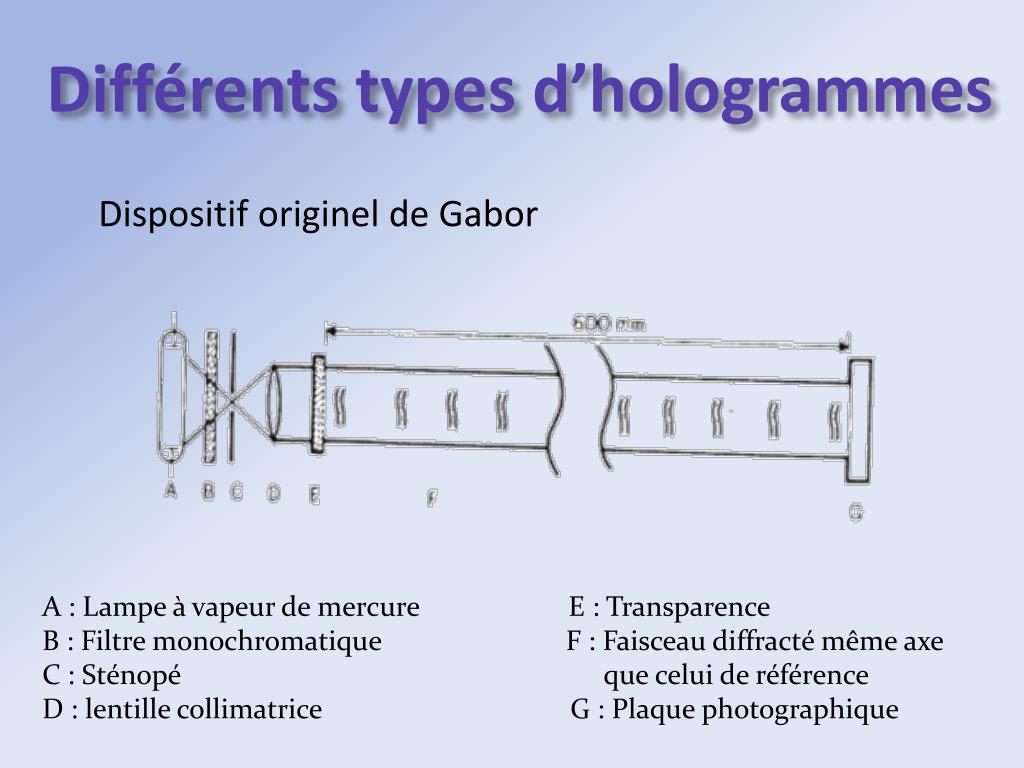

8. Différents types d’hologrammes Dispositif originel de Gabor  A : Lampe à vapeur de mercure E : Transparence B : Filtre monochromatique F : Faisceau diffracté même axe C : Sténopé que celui de référence D : lentille collimatrice G : Plaque photographique

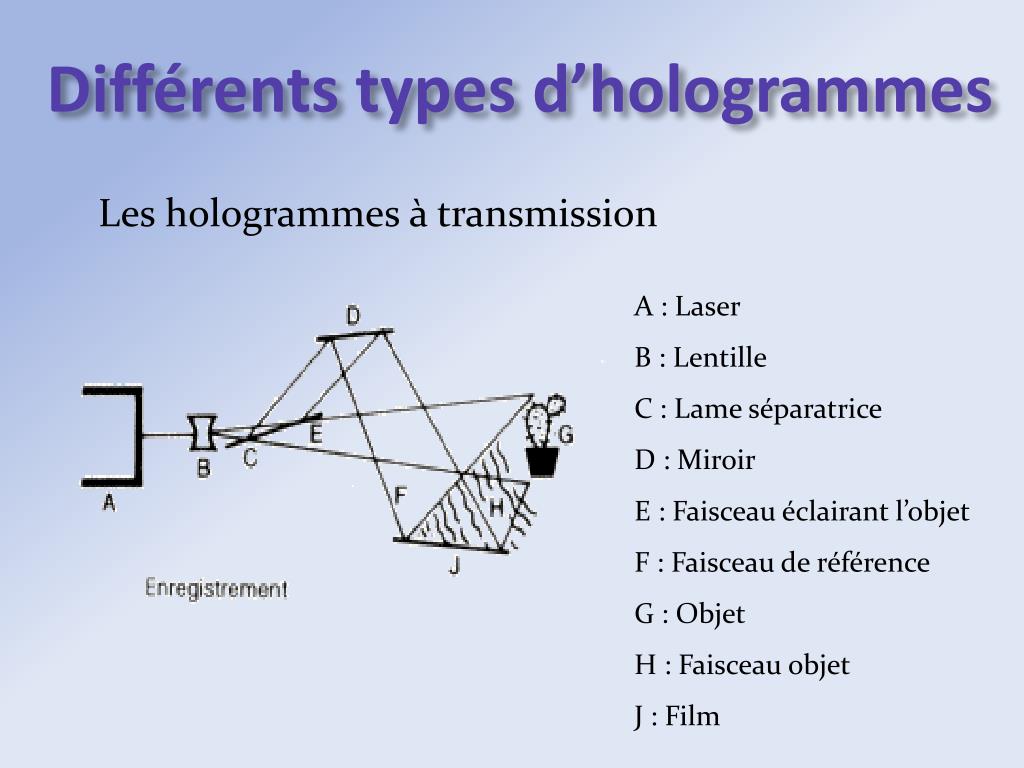

9. Différents types d’hologrammes Les hologrammes à transmission  A : Laser B : Lentille C : Lame séparatrice D : Miroir E : Faisceau éclairant l’objet F : Faisceau de référence G : Objet H : Faisceau objet J : Film

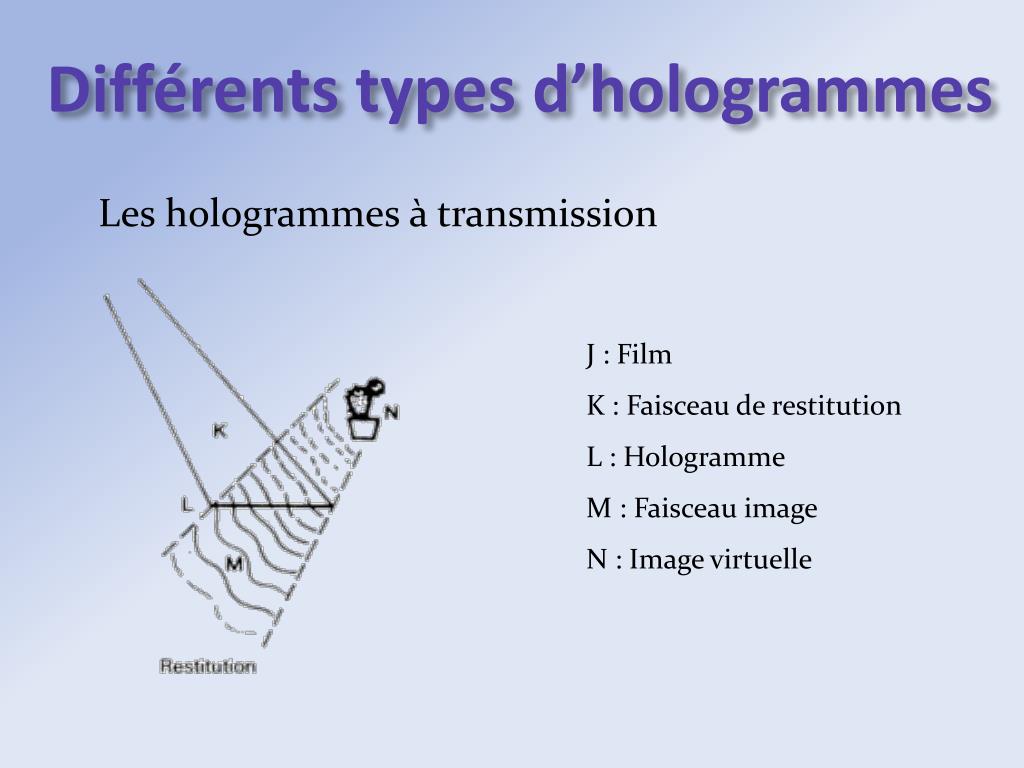

10. Différents types d’hologrammes Les hologrammes à transmission  J : Film K : Faisceau de restitution L : Hologramme M : Faisceau image N : Image virtuelle

11. Différents types d’hologrammes Les hologrammes à réflexion  A : Laser B: Lentille C: Lame séparatrice D : Miroir E : Faisceau illuminant l’objet F : Faisceau de référence G : Objet H : Faisceau objet J : Film Enregistrement

12. Différents types d’hologrammes Les hologrammes à réflexion  Après révélation chimique, en lumière blanche: A : Lumière blanche B : Faisceau de restitution C : Hologramme D : Faisceau image E : Image virtuelle Restitution

13. Application à l’informatique • Actuellement : Stockage de données sur disques durs magnétiques • Limite de capacité • Limite de rapidité • Solution : Stockage optique sur disque holographique, en volume, par interférence de rayons lumineux dans un cristal

14. Application à l’informatique

15. Application à l’informatique • Au niveau du cristal, le stockage et la lecture s’effectuent par le croisement de deux ondes : Faisceau 1 : balayage du plan Faisceau 2 : Projection des données ou du faisceau de lecture Projection de l’image des données, lisible avec un capteur optique

16. Merci de votre attention Damien Bourhis – Emilie Cravero – Benjamin François L2 – Groupe B – Promotion 2011
