音響信号処理特論音声処理における距離尺度 奈良先端科学技術大学院大学猿渡　洋

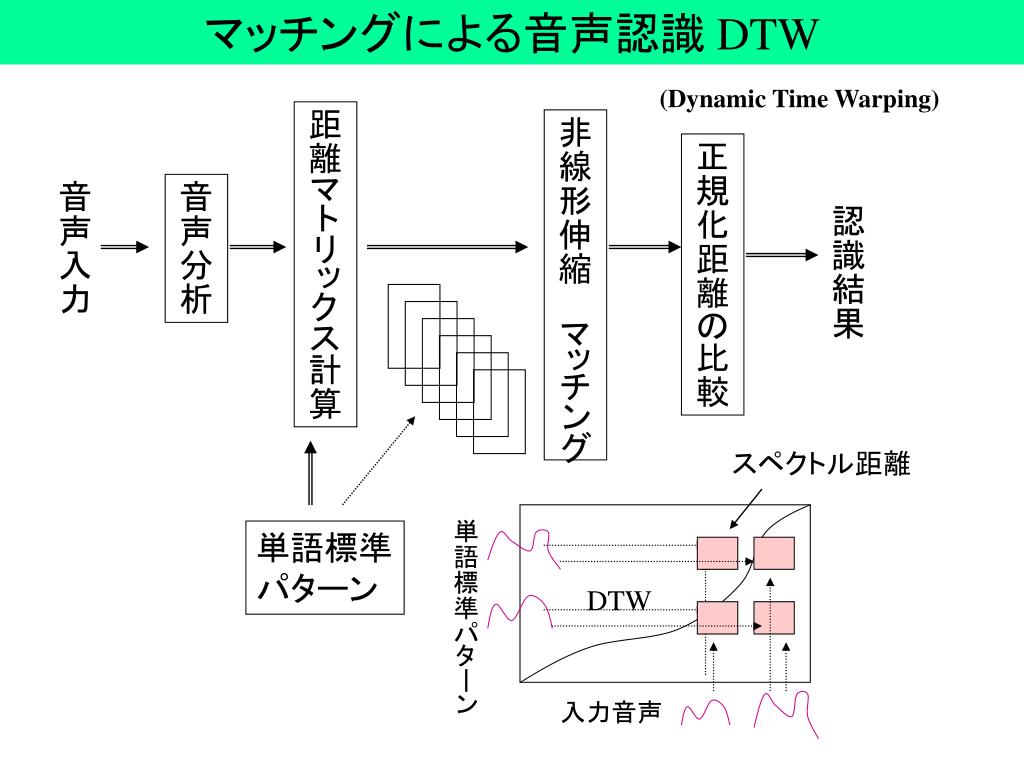

マッチングによる音声認識 DTW (Dynamic Time Warping) 距離マトリックス計算非線形伸縮　マッチング正規化距離の比較音声入力音声分析認識結果スペクトル距離単語標準パターン単語標準パターン DTW 入力音声

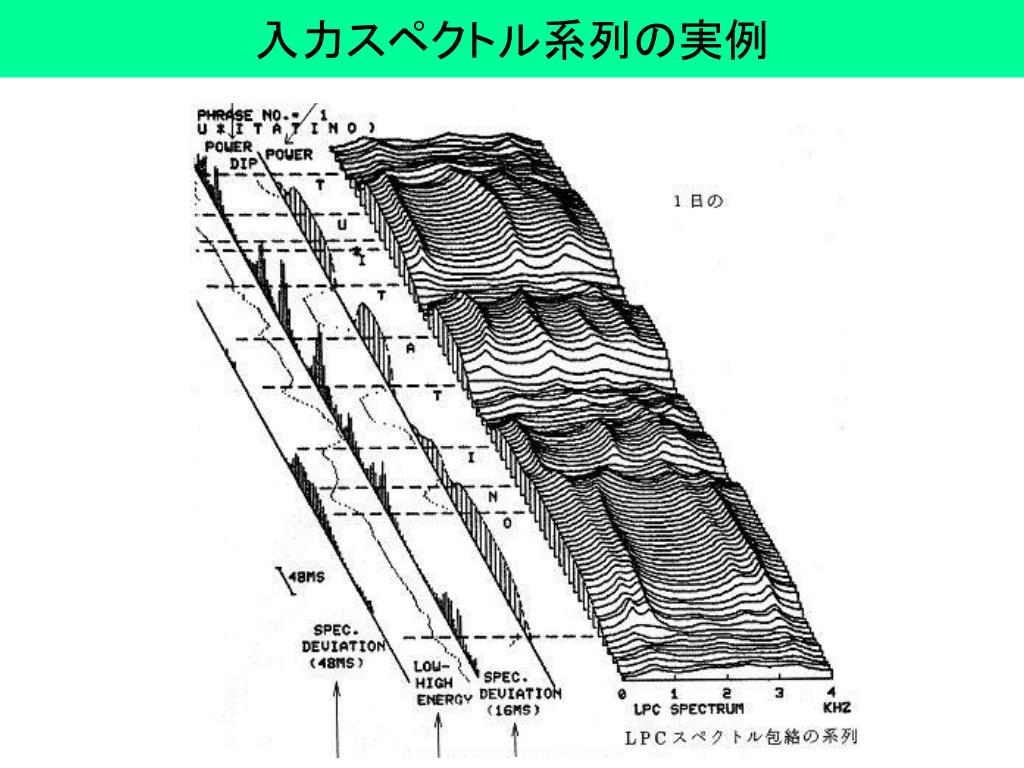

入力スペクトル系列の実例

入力スペクトルと標準パターンスペクトルの比較入力スペクトルと標準パターンスペクトルの比較

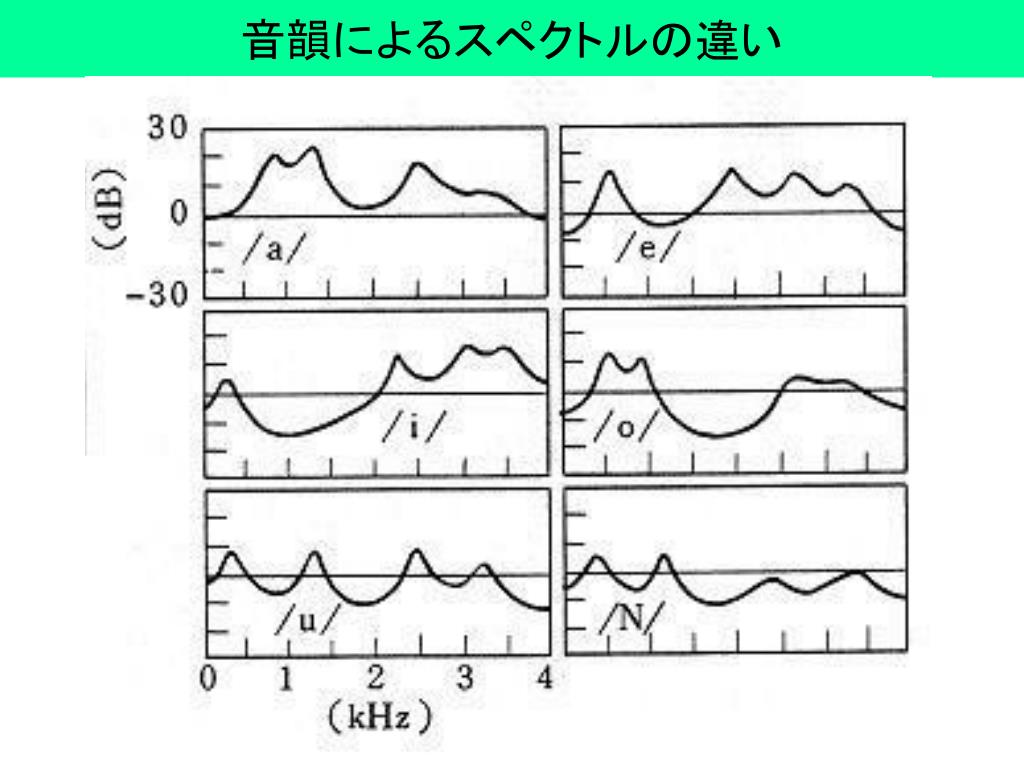

音韻によるスペクトルの違い

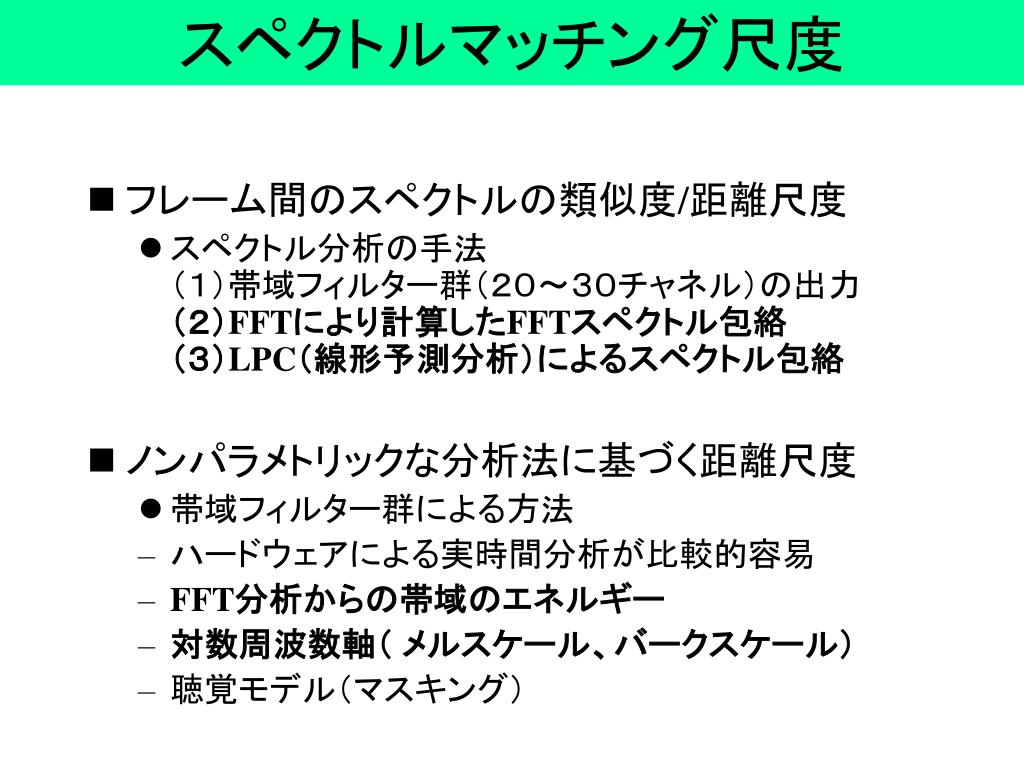

スペクトルマッチング尺度 • フレーム間のスペクトルの類似度/距離尺度 • スペクトル分析の手法（１）帯域フィルター群（２０～３０チャネル）の出力（２）FFTにより計算したFFTスペクトル包絡（３）LPC（線形予測分析）によるスペクトル包絡 • ノンパラメトリックな分析法に基づく距離尺度 • 帯域フィルター群による方法 • ハードウェアによる実時間分析が比較的容易 • FFT分析からの帯域のエネルギー • 対数周波数軸（メルスケール、バークスケール） • 聴覚モデル（マスキング）

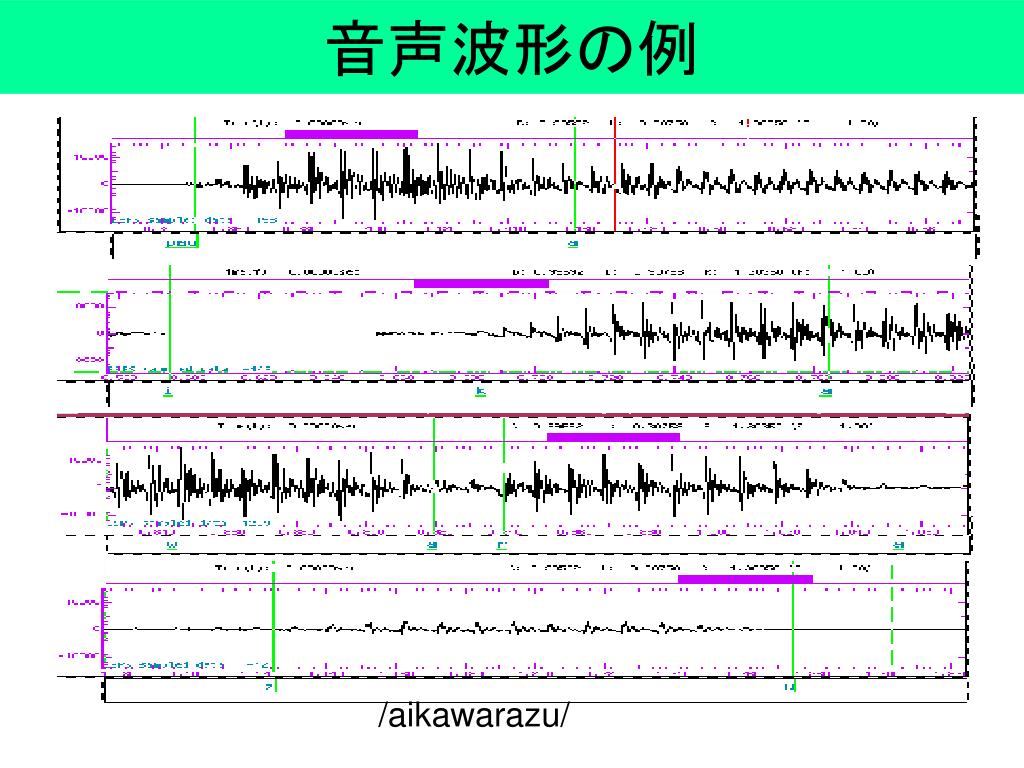

音声波形の例 /aikawarazu/

短時間スペクトル分析

LPC分析とケプストラム分析 FFT分析同じ音声区間でも分析法によって形状が異なる。何が音声処理に向いているのであろうか？ LPC分析ケプストラム分析

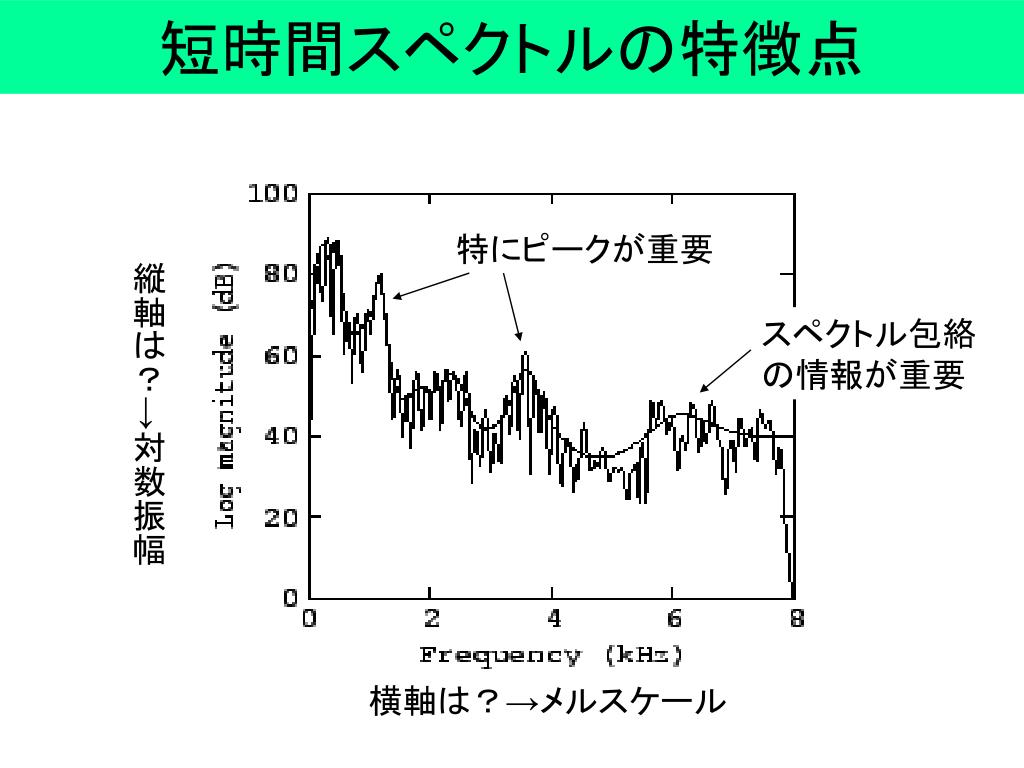

短時間スペクトルの特徴点 特にピークが重要縦軸は？→対数振幅スペクトル包絡の情報が重要横軸は？→メルスケール

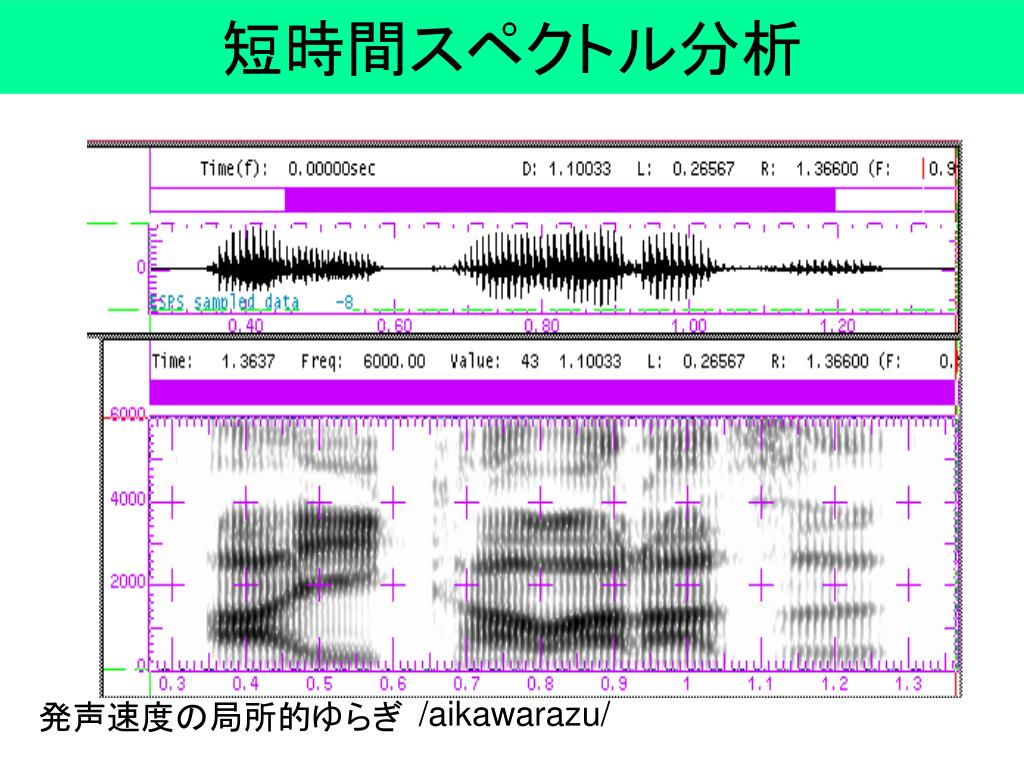

短時間スペクトル分析 /aikawarazu/ 発声速度の局所的ゆらぎ

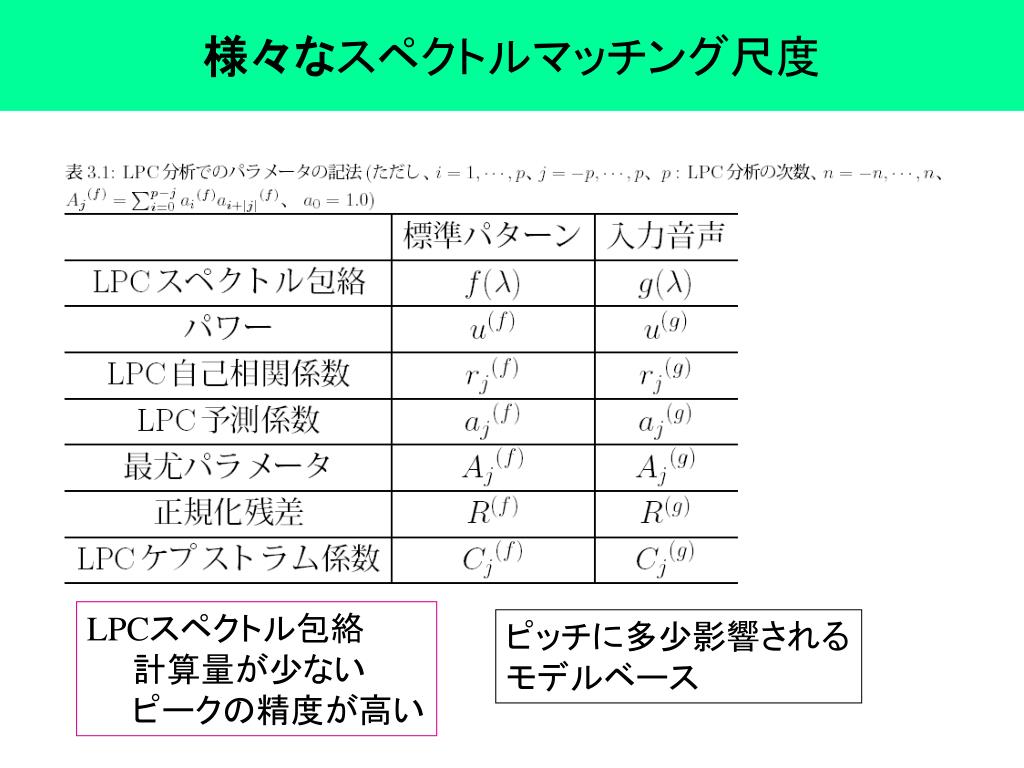

様々なスペクトルマッチング尺度 LPCスペクトル包絡　　計算量が少ない　　ピークの精度が高いピッチに多少影響されるモデルベース

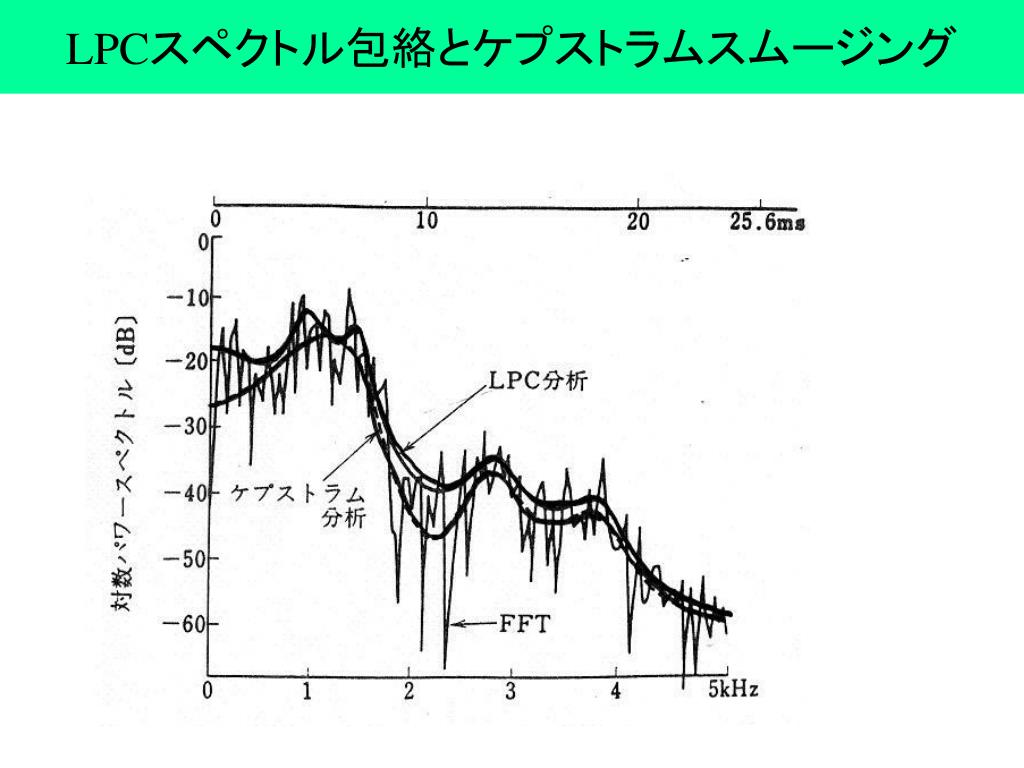

LPCスペクトル包絡とケプストラムスムージングLPCスペクトル包絡とケプストラムスムージング

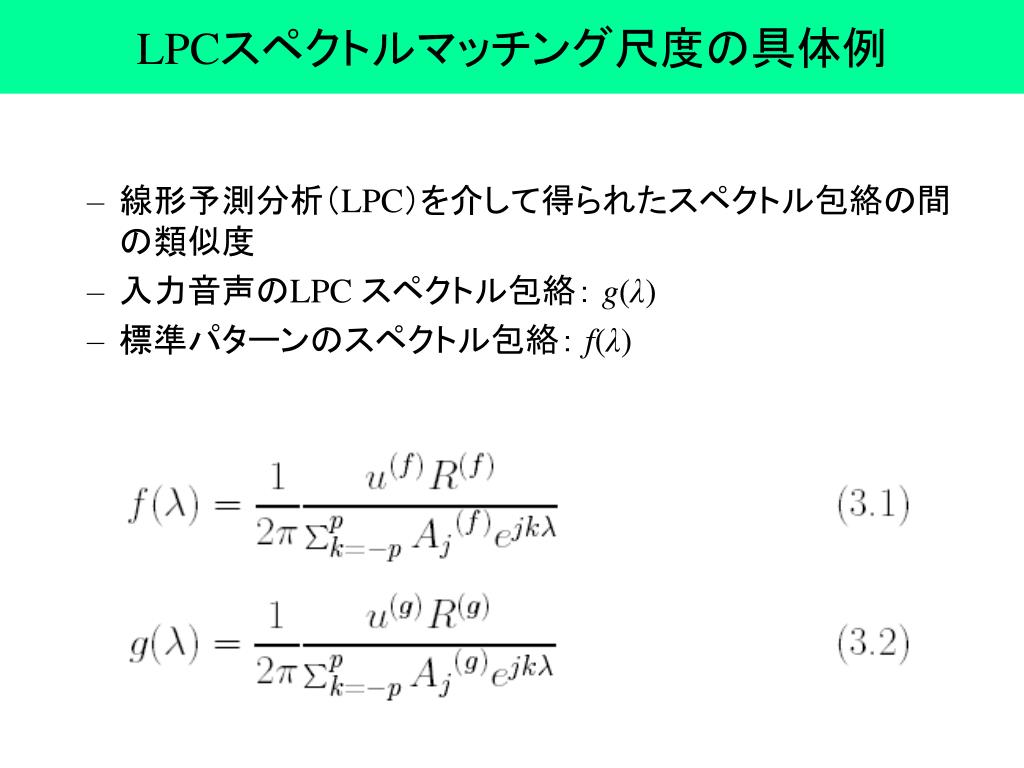

LPCスペクトルマッチング尺度の具体例 • 線形予測分析（LPC）を介して得られたスペクトル包絡の間の類似度 • 入力音声のLPC スペクトル包絡： g(λ) • 標準パターンのスペクトル包絡： f(λ)

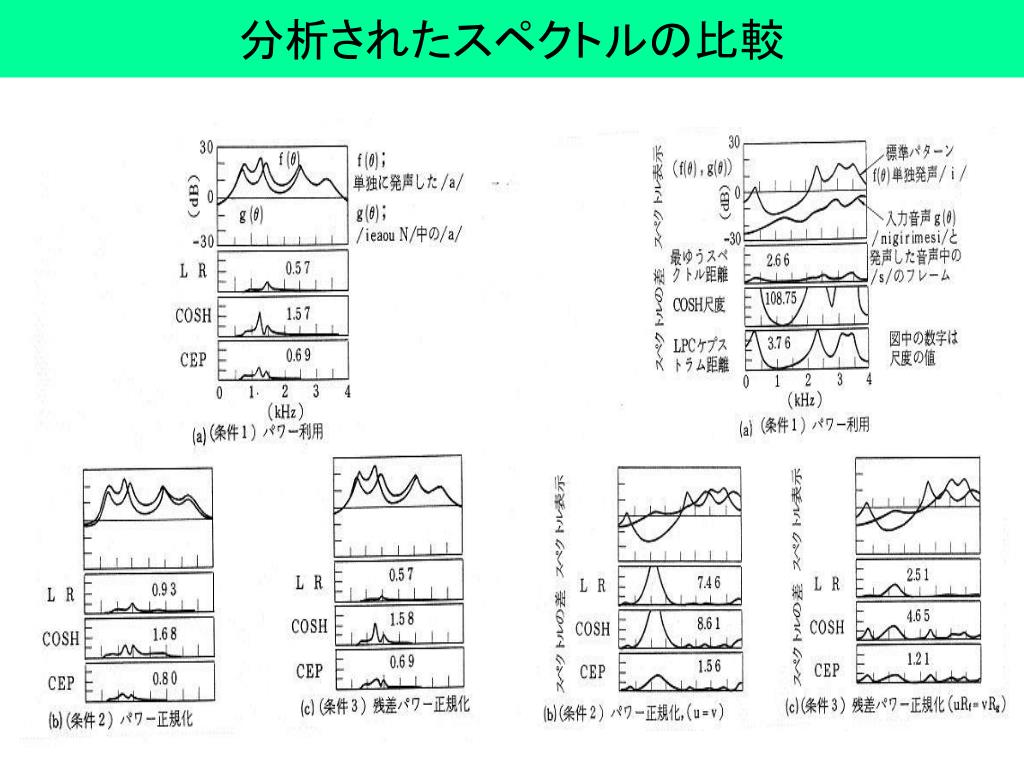

分析されたスペクトルの比較

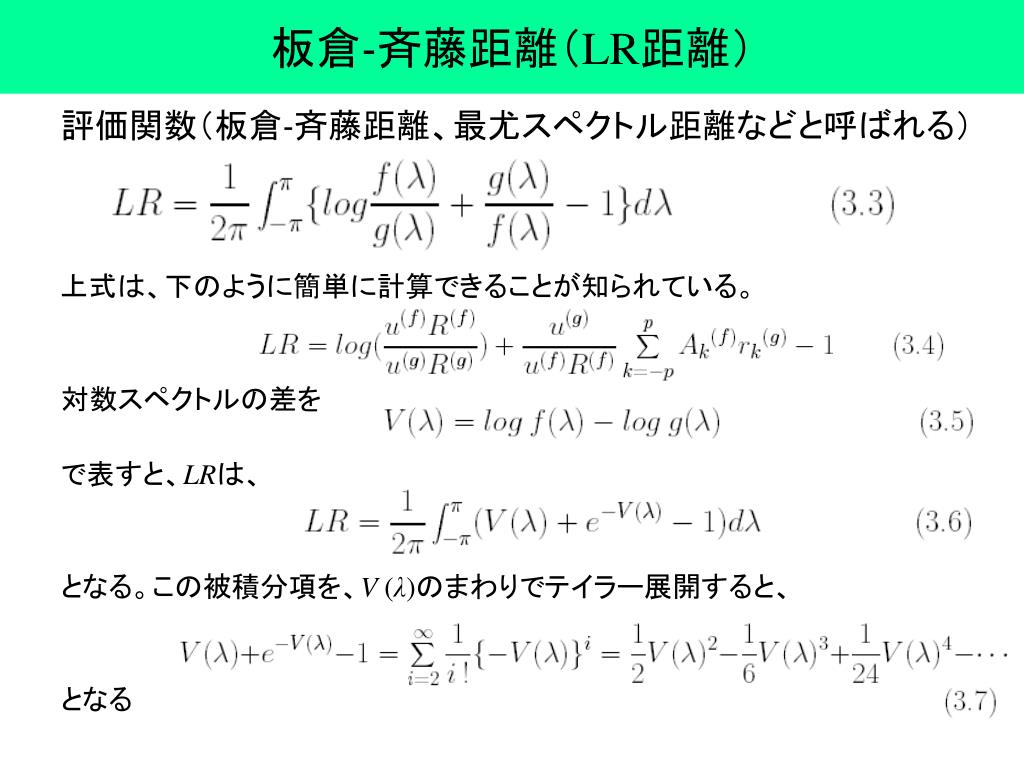

板倉‐斉藤距離（LR距離） 評価関数（板倉‐斉藤距離、最尤スペクトル距離などと呼ばれる）　　上式は、下のように簡単に計算できることが知られている。対数スペクトルの差をで表すと、LRは、となる。この被積分項を、V (λ)のまわりでテイラー展開すると、となる

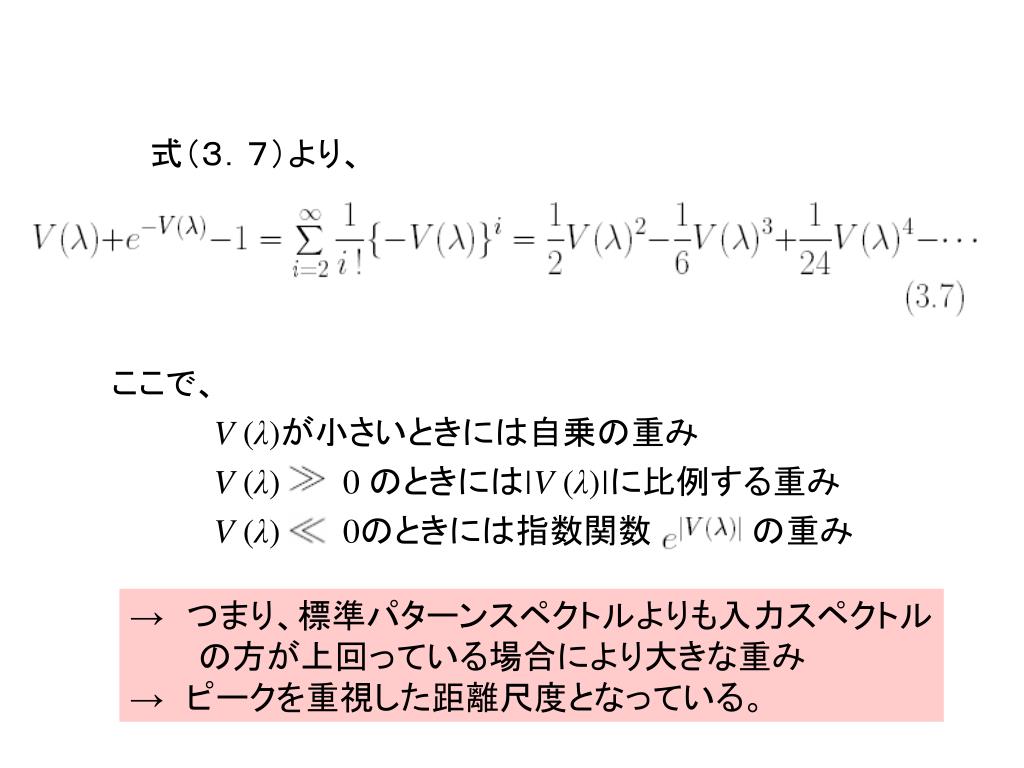

式（３．７）より、 ここで、 V (λ)が小さいときには自乗の重み V (λ) 0 のときには|V (λ)|に比例する重み V (λ) 0のときには指数関数の重み →　つまり、標準パターンスペクトルよりも入力スペクトル　　　の方が上回っている場合により大きな重み →　ピークを重視した距離尺度となっている。

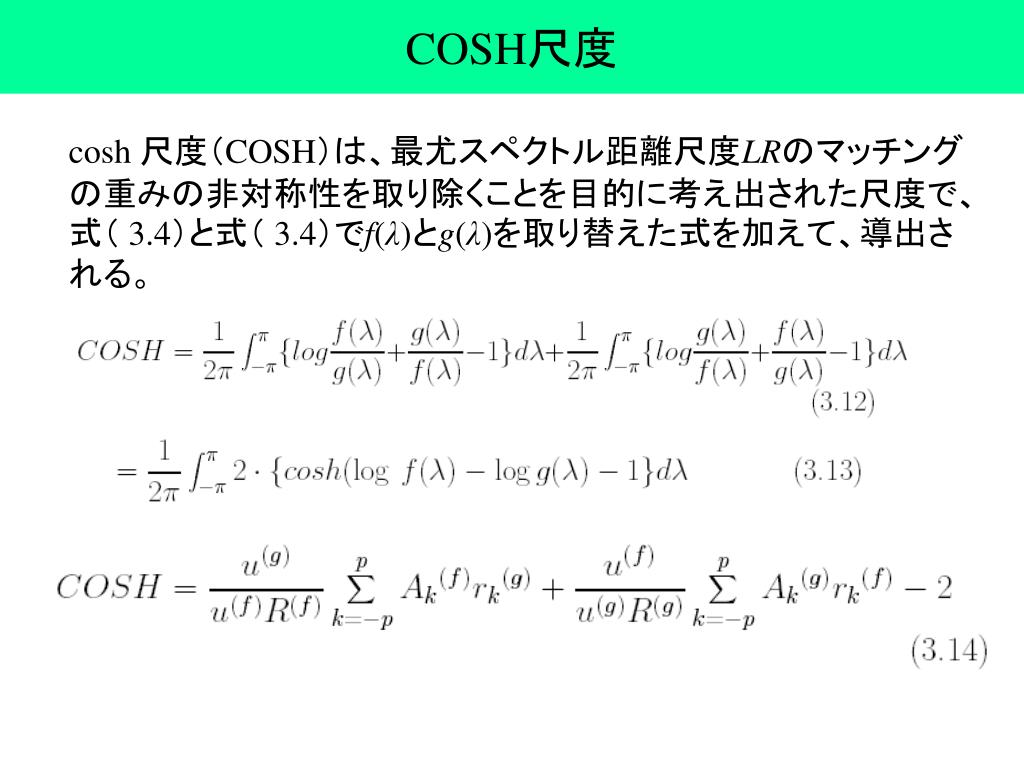

COSH尺度 cosh 尺度（COSH）は、最尤スペクトル距離尺度LRのマッチングの重みの非対称性を取り除くことを目的に考え出された尺度で、式（ 3.4）と式（ 3.4）でf(λ)とg(λ)を取り替えた式を加えて、導出される。

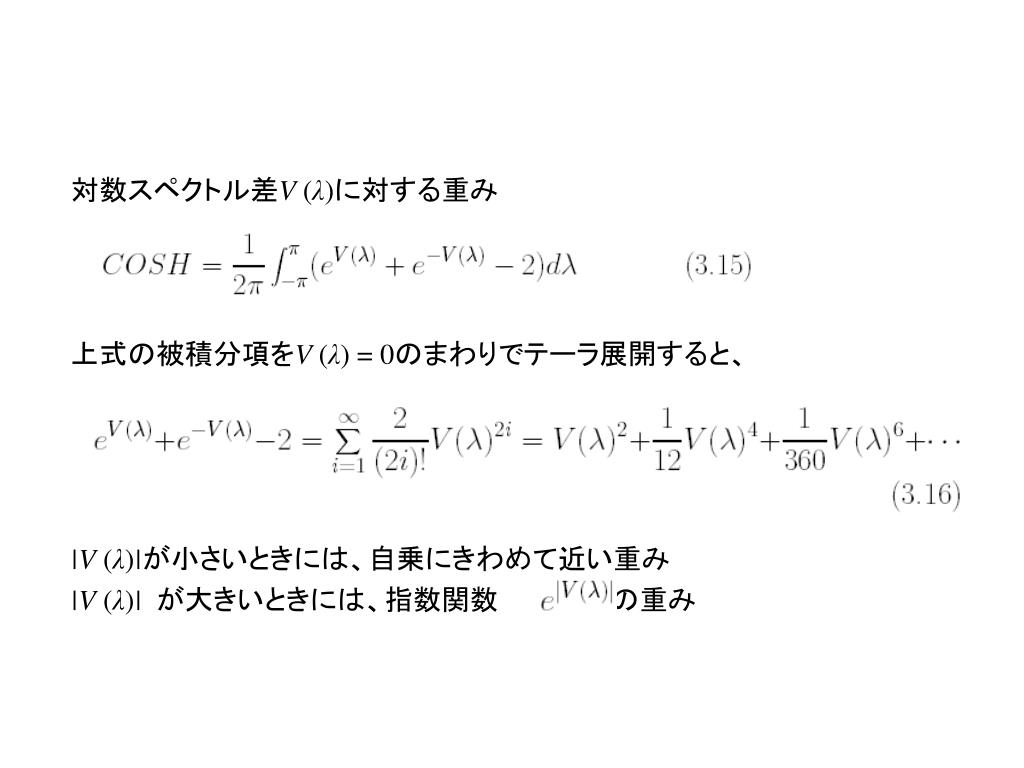

対数スペクトル差V (λ)に対する重み 上式の被積分項をV (λ) = 0のまわりでテーラ展開すると、 |V (λ)|が小さいときには、自乗にきわめて近い重み |V (λ)| が大きいときには、指数関数　　　　　　の重み

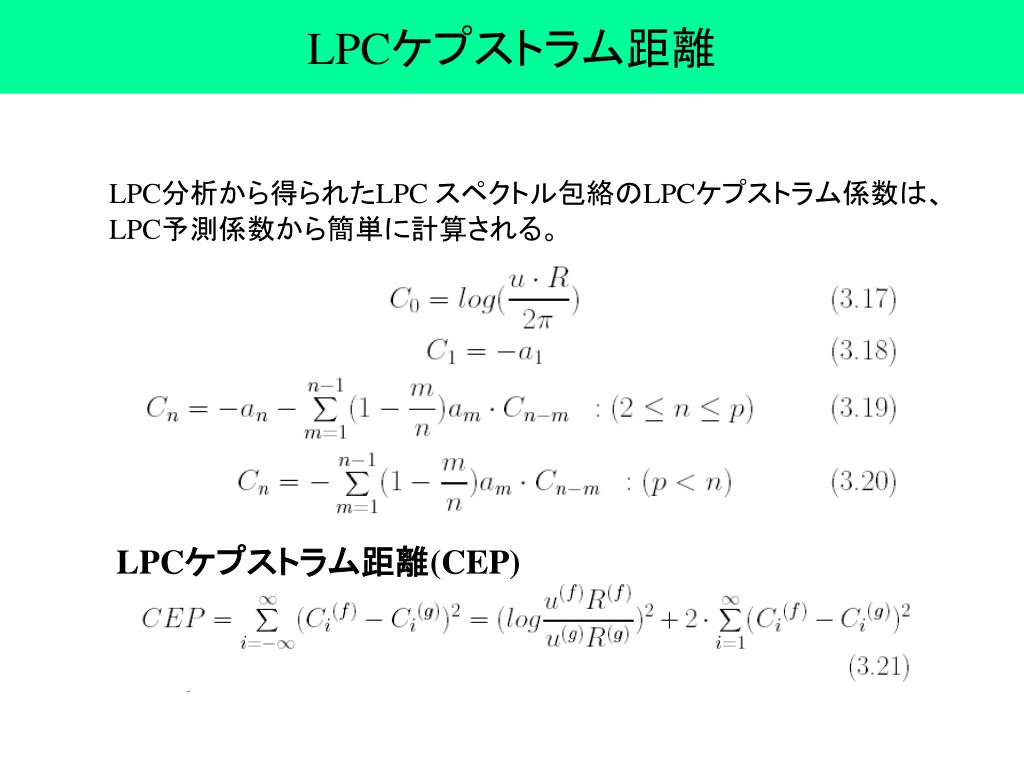

LPCケプストラム距離 LPC分析から得られたLPC スペクトル包絡のLPCケプストラム係数は、LPC予測係数から簡単に計算される。　　LPCケプストラム距離(CEP)

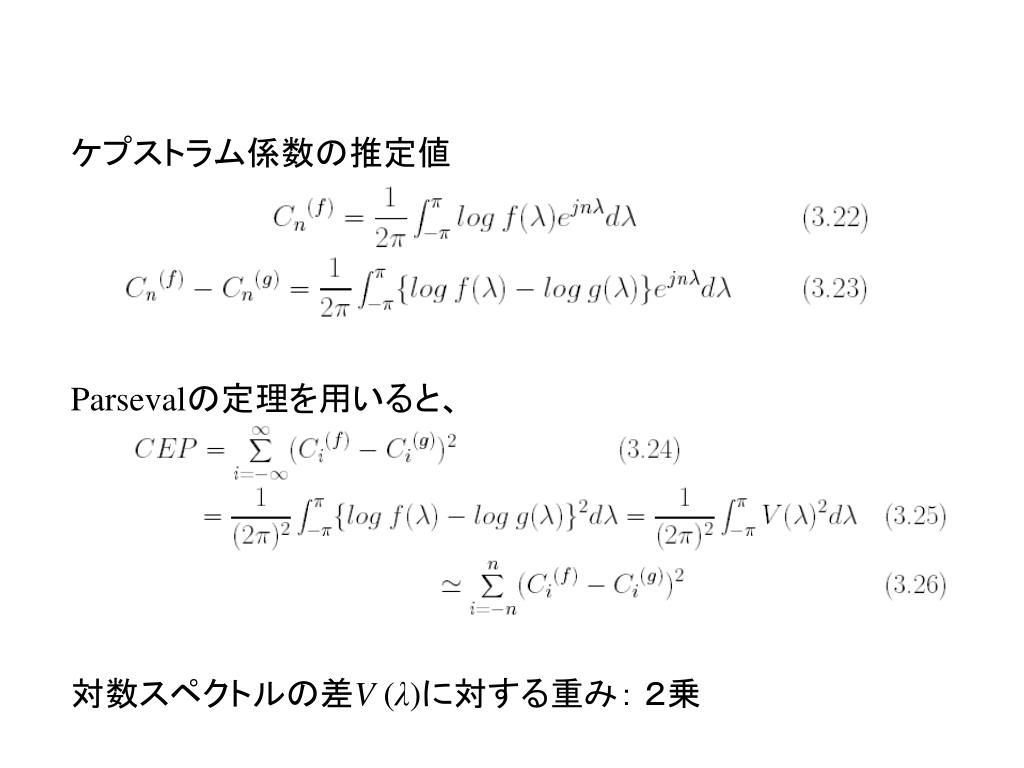

ケプストラム係数の推定値 Parsevalの定理を用いると、対数スペクトルの差V (λ)に対する重み：２乗

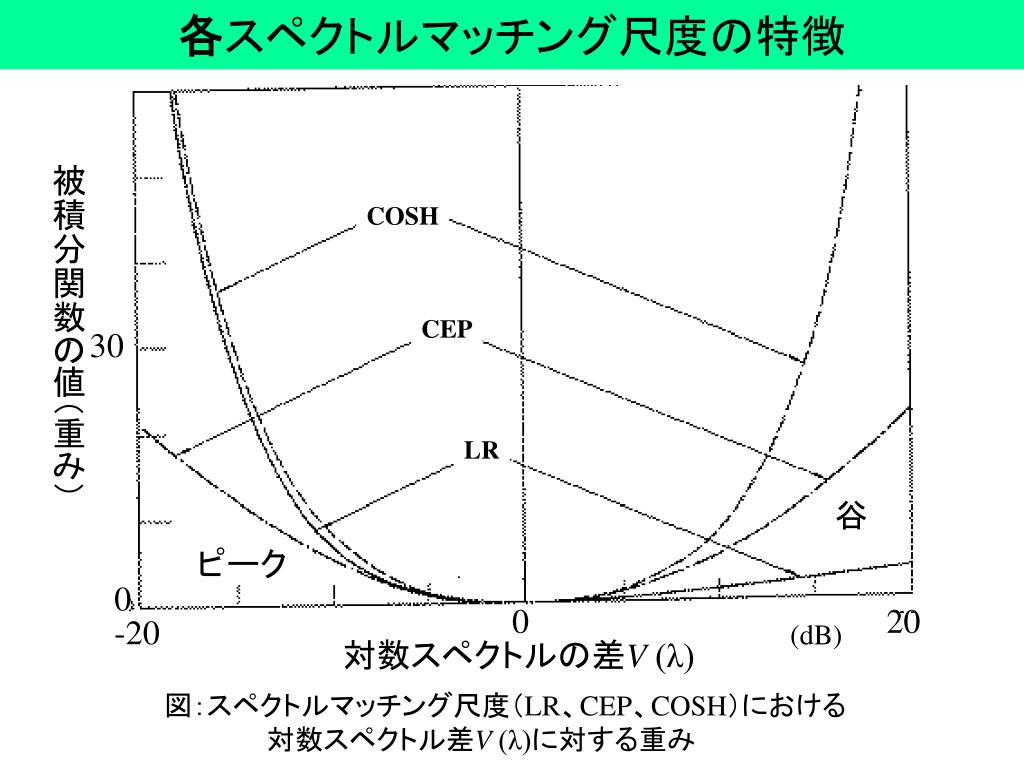

各スペクトルマッチング尺度の特徴 被積分関数の値（重み） COSH CEP 30 LR 0 0 20 -20 (dB) 対数スペクトルの差V (λ) 50 谷ピーク図：スペクトルマッチング尺度（LR、CEP、COSH）における対数スペクトル差V (λ)に対する重み

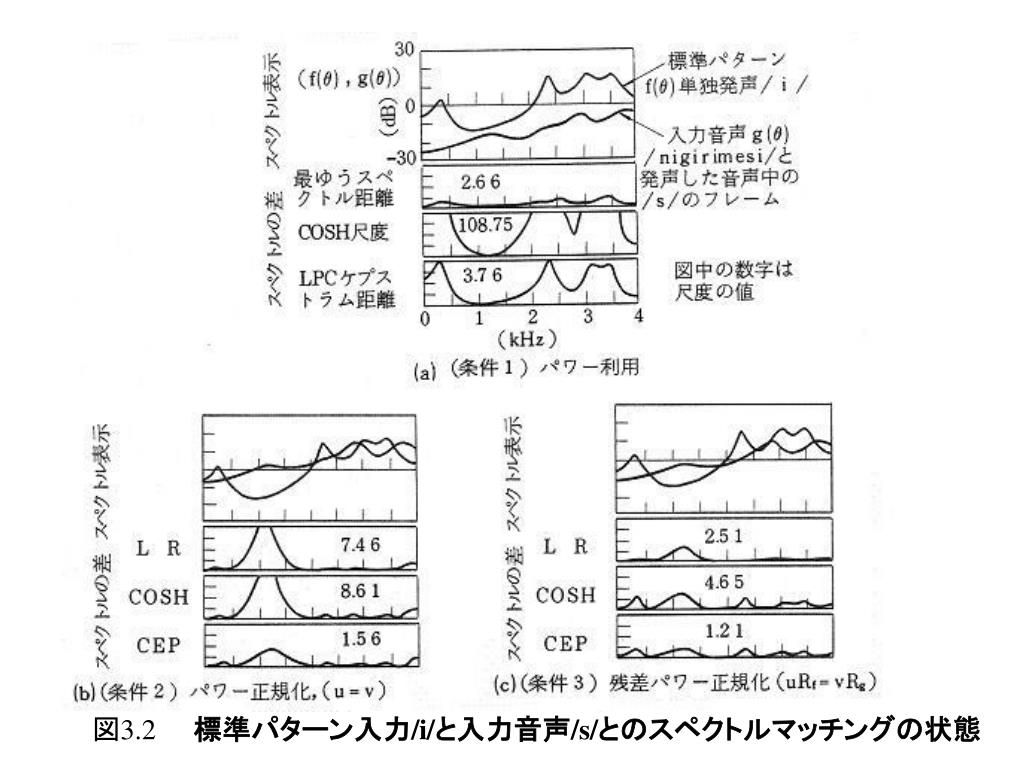

図3.2標準パターン入力/i/と入力音声/s/とのスペクトルマッチングの状態図3.2標準パターン入力/i/と入力音声/s/とのスペクトルマッチングの状態

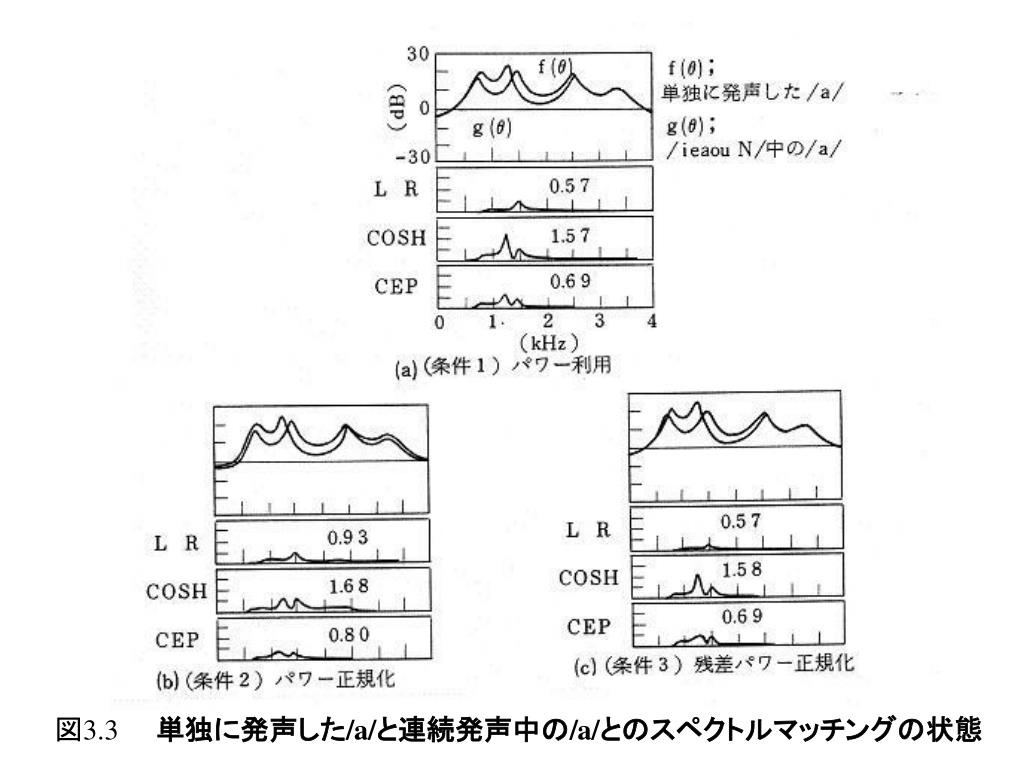

図3.3単独に発声した/a/と連続発声中の/a/とのスペクトルマッチングの状態図3.3単独に発声した/a/と連続発声中の/a/とのスペクトルマッチングの状態

例題以下に与える標準パターン対数振幅スペクトル　　　　　　と，入力音声の対数振幅スペクトル　　　　　との距離をユークリッド距離と板倉-斉藤距離の2手法で求めよ Gain λ Gain λ

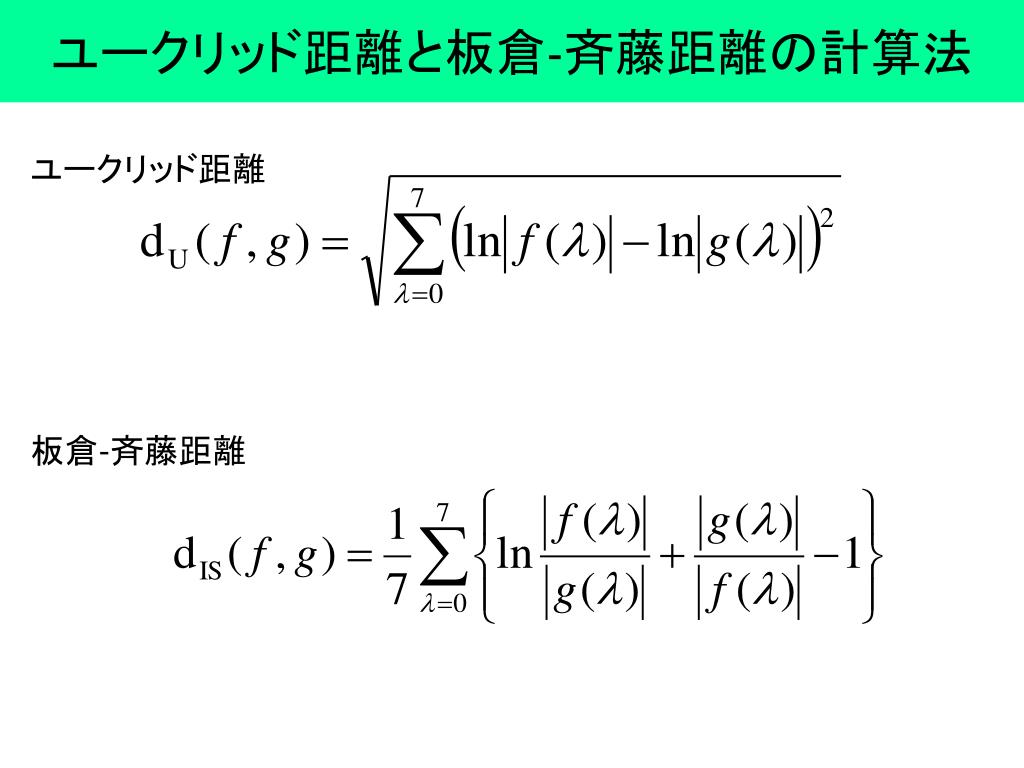

ユークリッド距離と板倉‐斉藤距離の計算法 ユークリッド距離板倉-斉藤距離

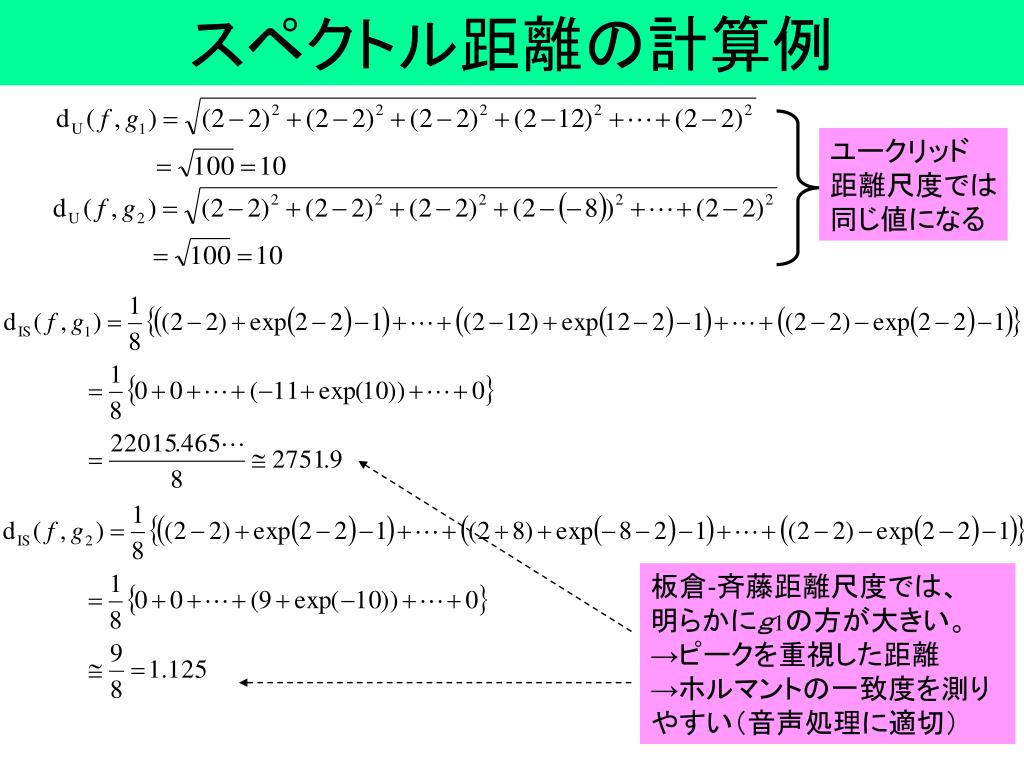

スペクトル距離の計算例 ユークリッド距離尺度では同じ値になる板倉‐斉藤距離尺度では、明らかにｇ1の方が大きい。 →ピークを重視した距離 →ホルマントの一致度を測り　やすい（音声処理に適切）　

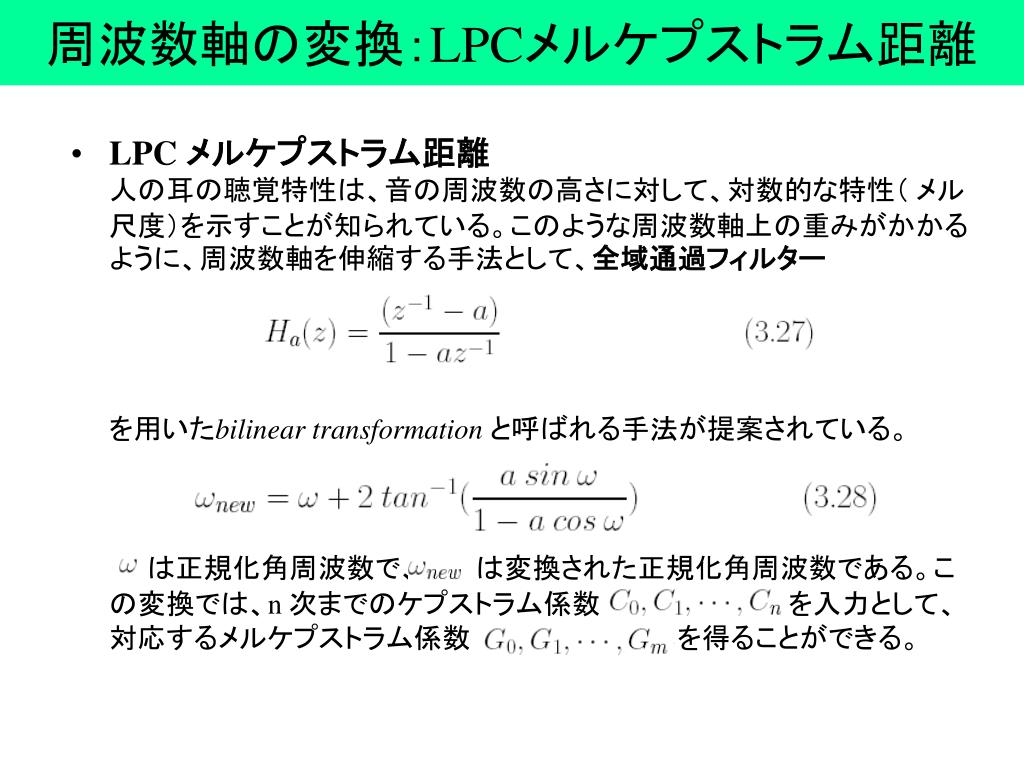

周波数軸の変換：LPCメルケプストラム距離 • LPC メルケプストラム距離人の耳の聴覚特性は、音の周波数の高さに対して、対数的な特性（メル尺度）を示すことが知られている。このような周波数軸上の重みがかかるように、周波数軸を伸縮する手法として、全域通過フィルターを用いたbilinear transformation と呼ばれる手法が提案されている。は正規化角周波数で、　　　は変換された正規化角周波数である。この変換では、n 次までのケプストラム係数を入力として、対応するメルケプストラム係数を得ることができる。

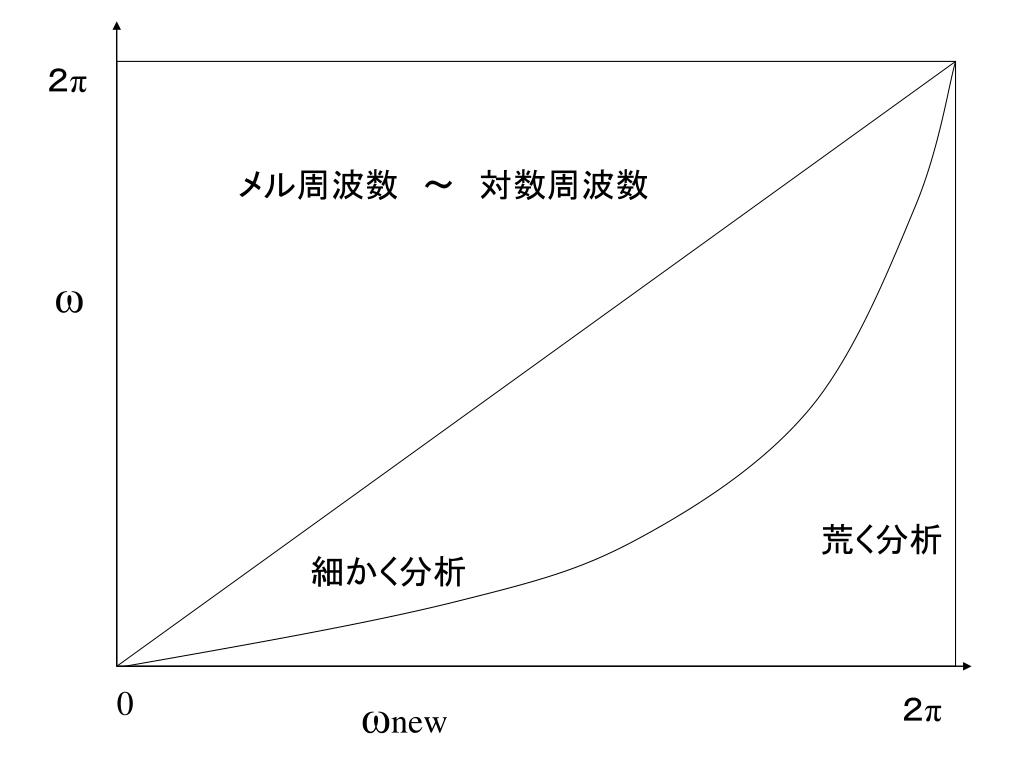

２π メル周波数　〜　対数周波数 ω 荒く分析細かく分析 0 ２π ωnew

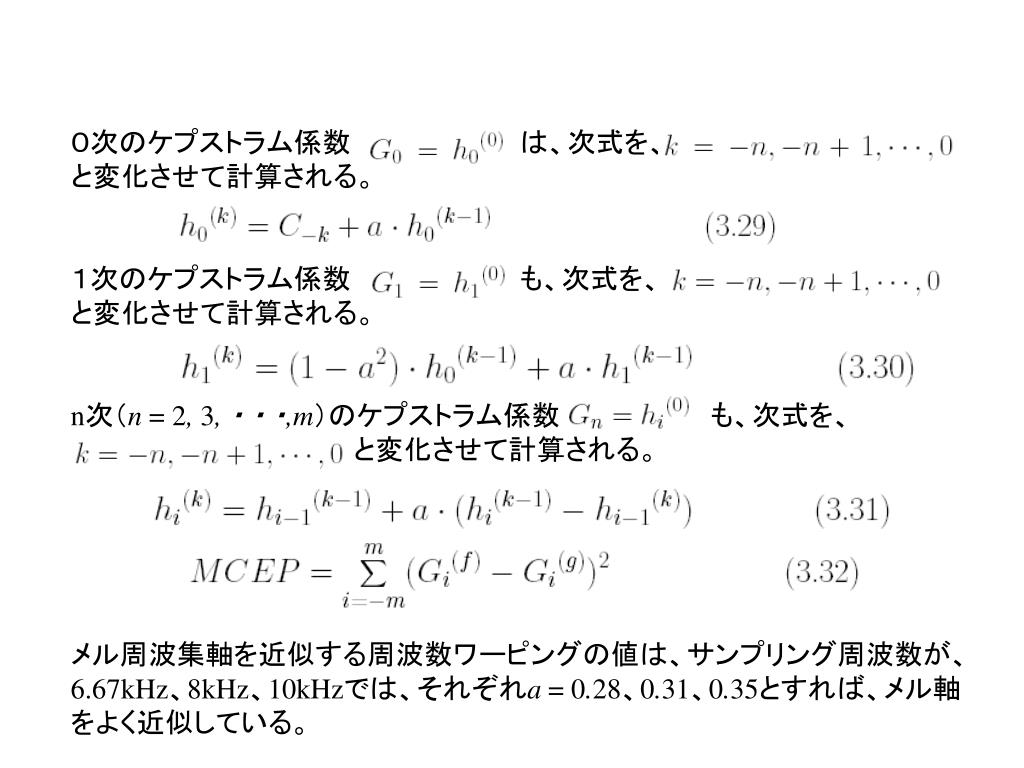

０次のケプストラム係数　　　　　　　　　は、次式を、　　　０次のケプストラム係数　　　　　　　　　は、次式を、　　　と変化させて計算される。１次のケプストラム係数　　　　　　　　　も、次式を、と変化させて計算される。 n次（n = 2, 3, ・・・,m）のケプストラム係数　　　　　　　　も、次式を、　　　　　　　　　　　　　　　と変化させて計算される。メル周波集軸を近似する周波数ワーピングの値は、サンプリング周波数が、 6.67kHz、8kHz、10kHzでは、それぞれa = 0.28、0.31、0.35とすれば、メル軸をよく近似している。

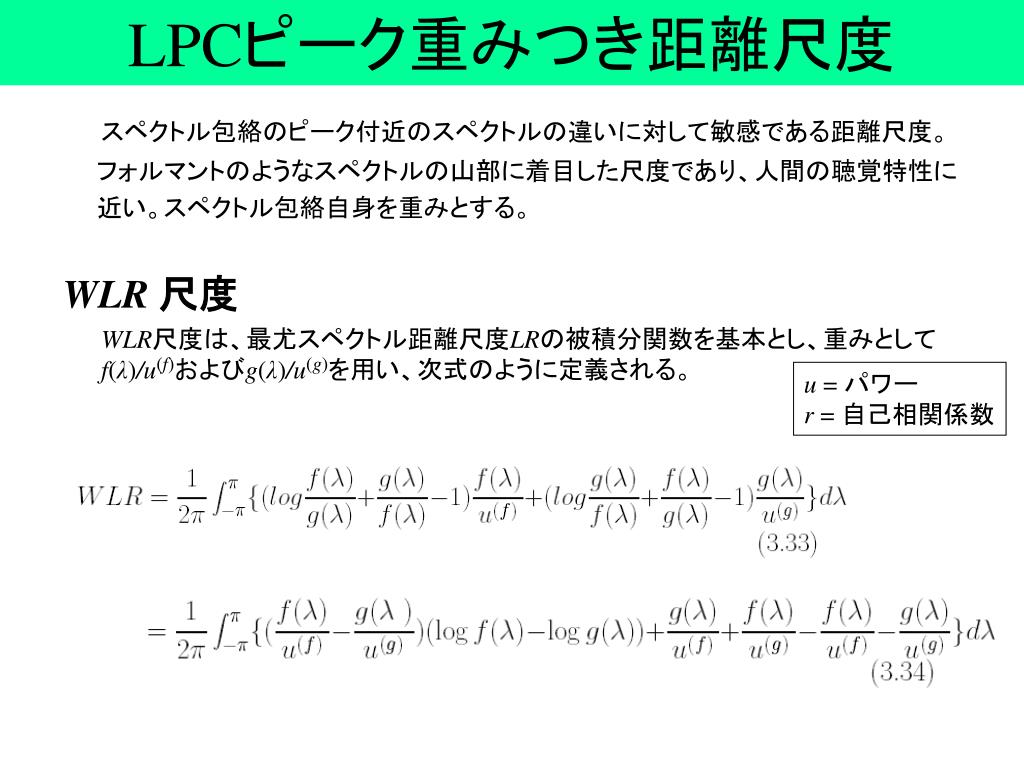

LPCピーク重みつき距離尺度 スペクトル包絡のピーク付近のスペクトルの違いに対して敏感である距離尺度。　　フォルマントのようなスペクトルの山部に着目した尺度であり、人間の聴覚特性に　　近い。スペクトル包絡自身を重みとする。 WLR 尺度 WLR尺度は、最尤スペクトル距離尺度LRの被積分関数を基本とし、重みとしてf(λ)/u(f)およびg(λ)/u(g)を用い、次式のように定義される。 u = パワー r = 自己相関係数

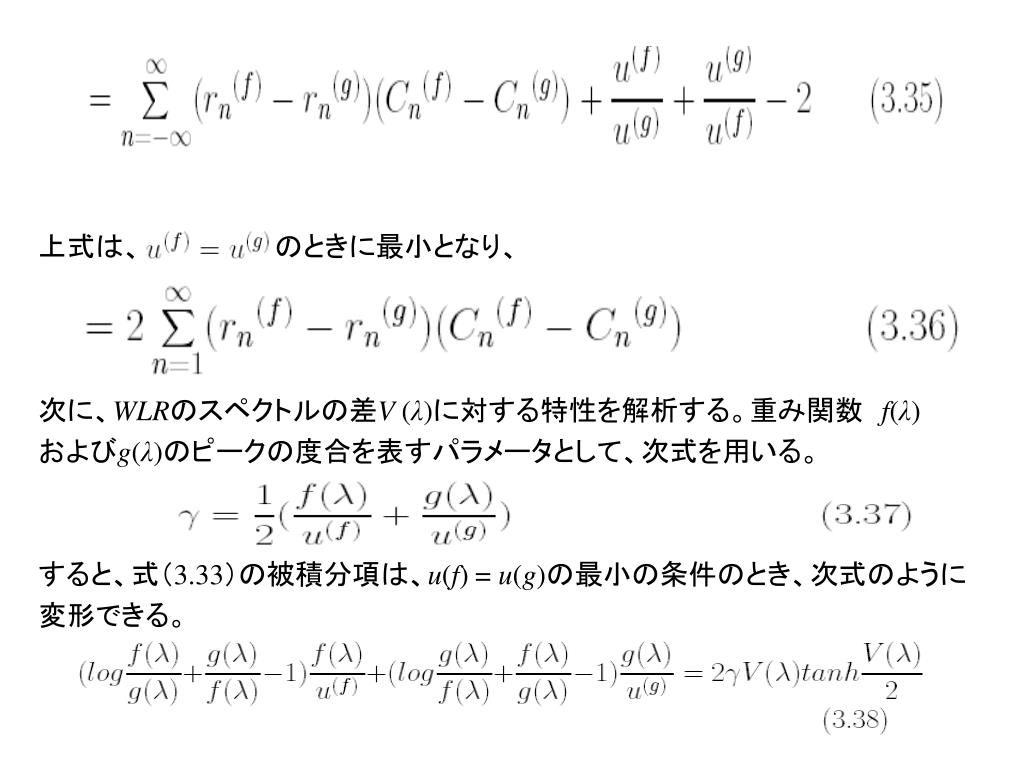

上式は、のときに最小となり、 次に、WLRのスペクトルの差V (λ)に対する特性を解析する。重み関数　f(λ) およびg(λ)のピークの度合を表すパラメータとして、次式を用いる。すると、式（3.33）の被積分項は、u(f) = u(g)の最小の条件のとき、次式のように変形できる。

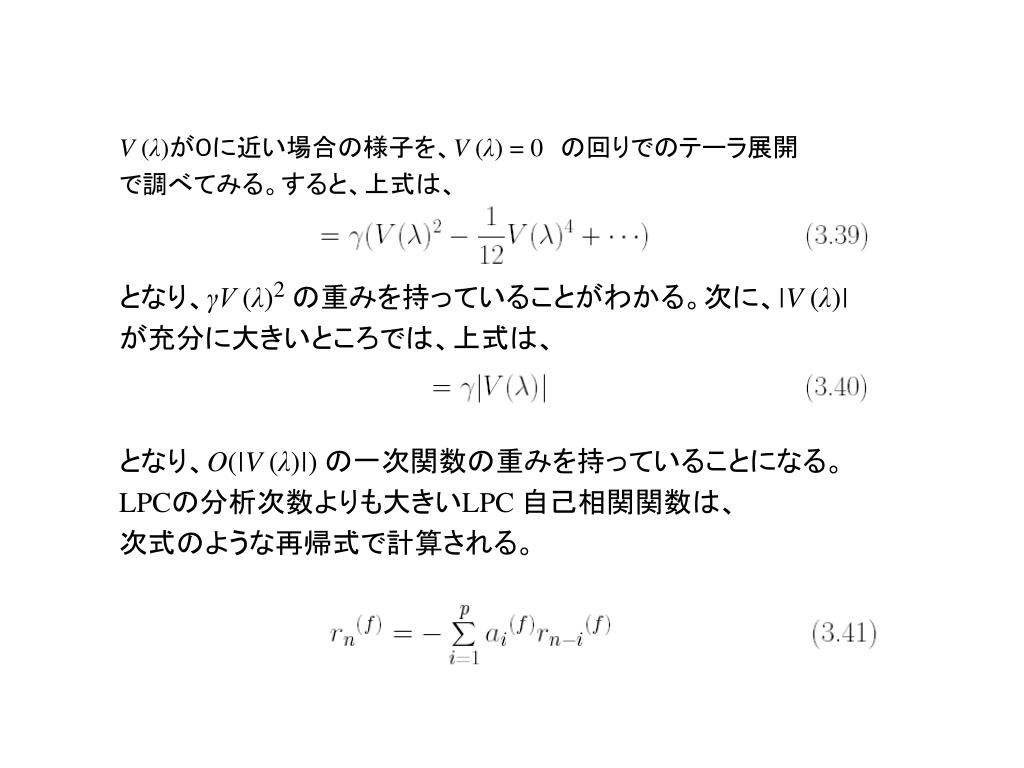

V (λ)が０に近い場合の様子を、V (λ) = 0　の回りでのテーラ展開で調べてみる。すると、上式は、となり、γV (λ)2の重みを持っていることがわかる。次に、|V (λ)| が充分に大きいところでは、上式は、となり、O(|V (λ)|) の一次関数の重みを持っていることになる。 LPCの分析次数よりも大きいLPC 自己相関関数は、次式のような再帰式で計算される。

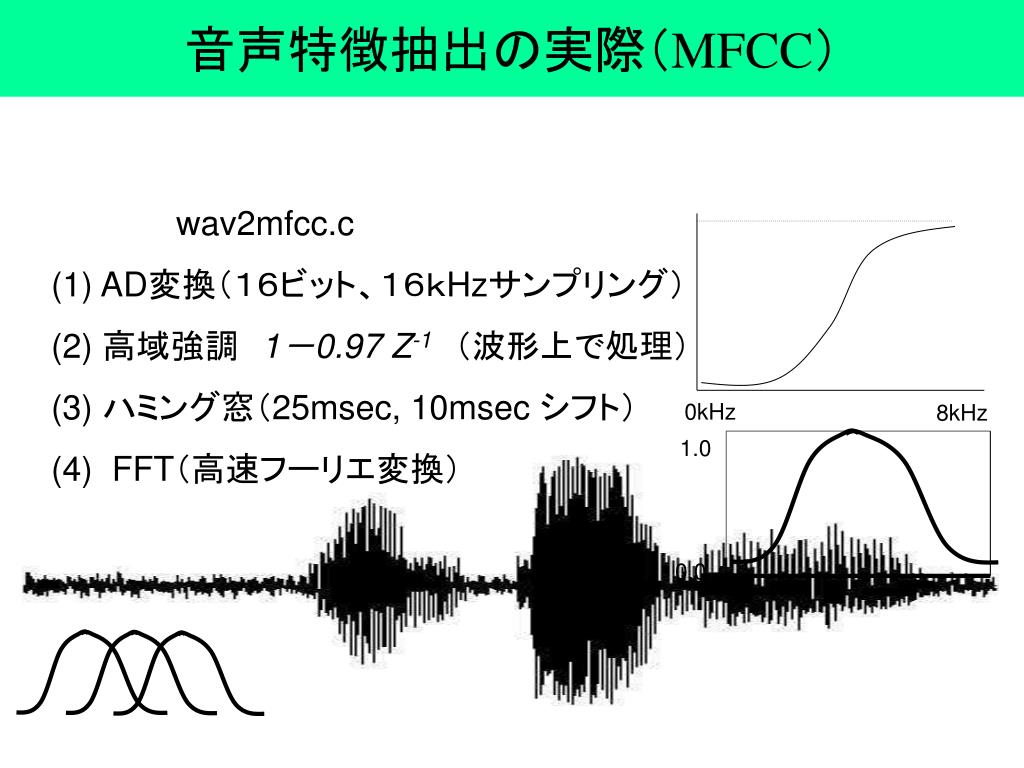

音声特徴抽出の実際（MFCC） 0kHz 8kHz wav2mfcc.c (1) AD変換（１６ビット、１６ｋHzサンプリング） (2) 高域強調　1－0.97Z-1　（波形上で処理） (3) ハミング窓（25msec, 10msec シフト） (4) FFT（高速フーリエ変換） 1.0 0.0

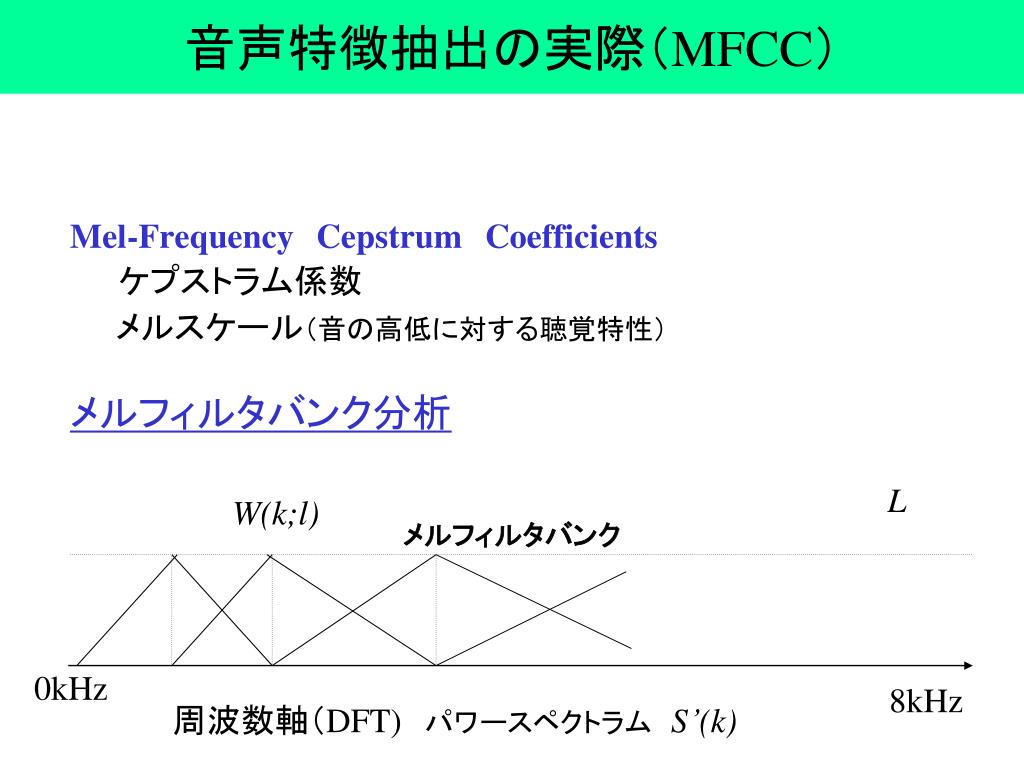

音声特徴抽出の実際（MFCC） Mel-FrequencyCepstrumCoefficients 　ケプストラム係数　　メルスケール（音の高低に対する聴覚特性）メルフィルタバンク分析 L W(k;l) メルフィルタバンク 0kHz 8kHz 周波数軸（DFT)パワースペクトラム　S’(k)

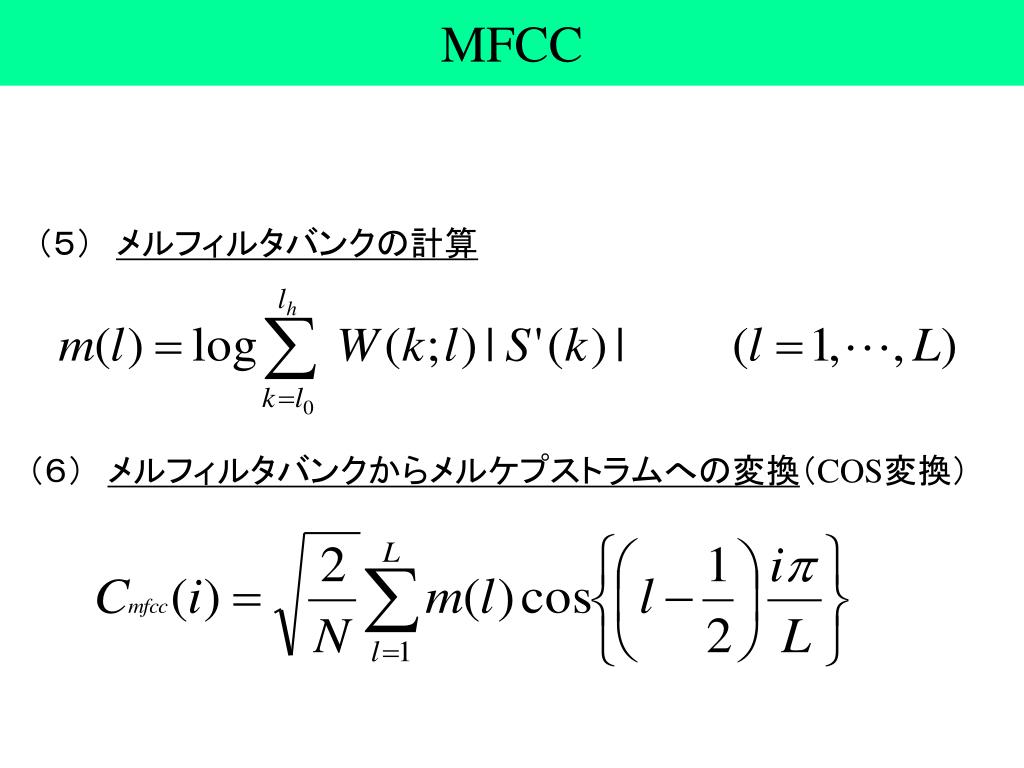

MFCC （５）　メルフィルタバンクの計算（６）　メルフィルタバンクからメルケプストラムへの変換（COS変換）

動的な特徴 (7) Δケプストラム、Δ対数パワー４０ msec程度におけるスペクトルの変化　　　１次の回帰係数（差分）
