第四章 光 源. 主要内容. 半导体物理简介 发光二极管 (LED) 半导体激光器 (LD). 4.1 光源的物理基础. 半导体物理 原子的能级、能带以及电子跃迁 自发辐射与受激辐射 半导体本征材料和非本征材料. 孤立原子的能级. 围绕原子核旋转的电子能量不能任意取值,只能取特定的离 散值 ( 离散轨道 ) ,这种现象称为电子能量的量子化。. 原子核. 低能级. 高能级. 电子. 电子优先抢占低能级. N 个原子构成晶体时的能级分裂. N = 4. N = 9. 当 N 很大时能级 分裂成近似连续 的能带. 能带的分类.
E N D

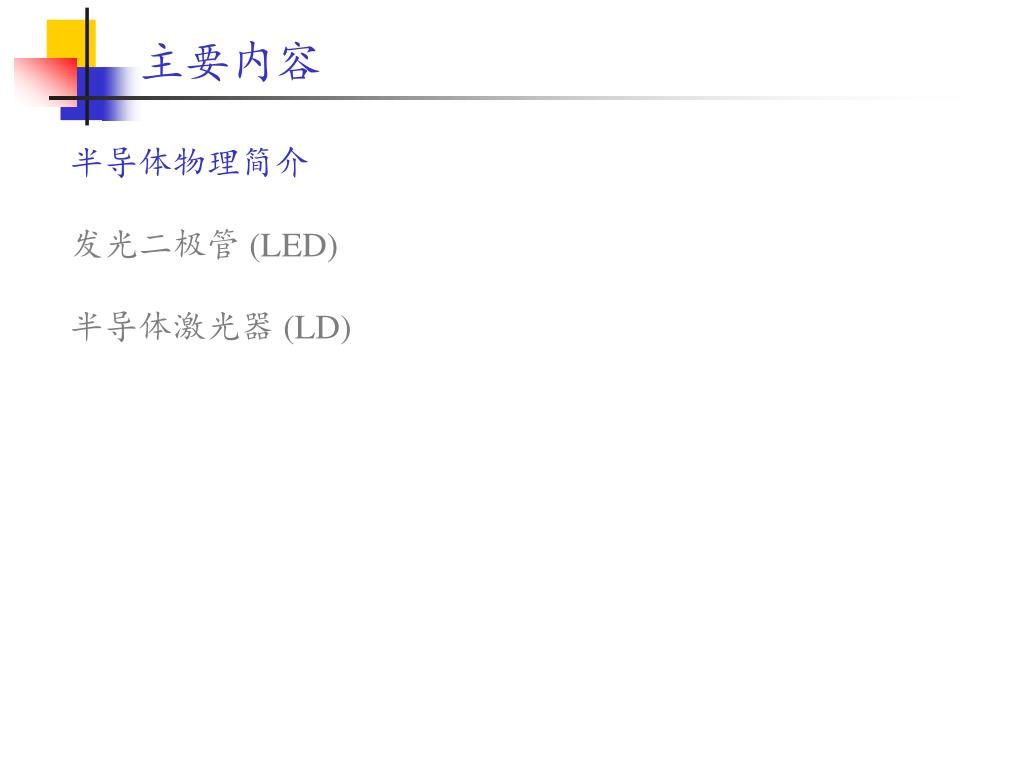

主要内容 半导体物理简介 发光二极管 (LED) 半导体激光器 (LD)

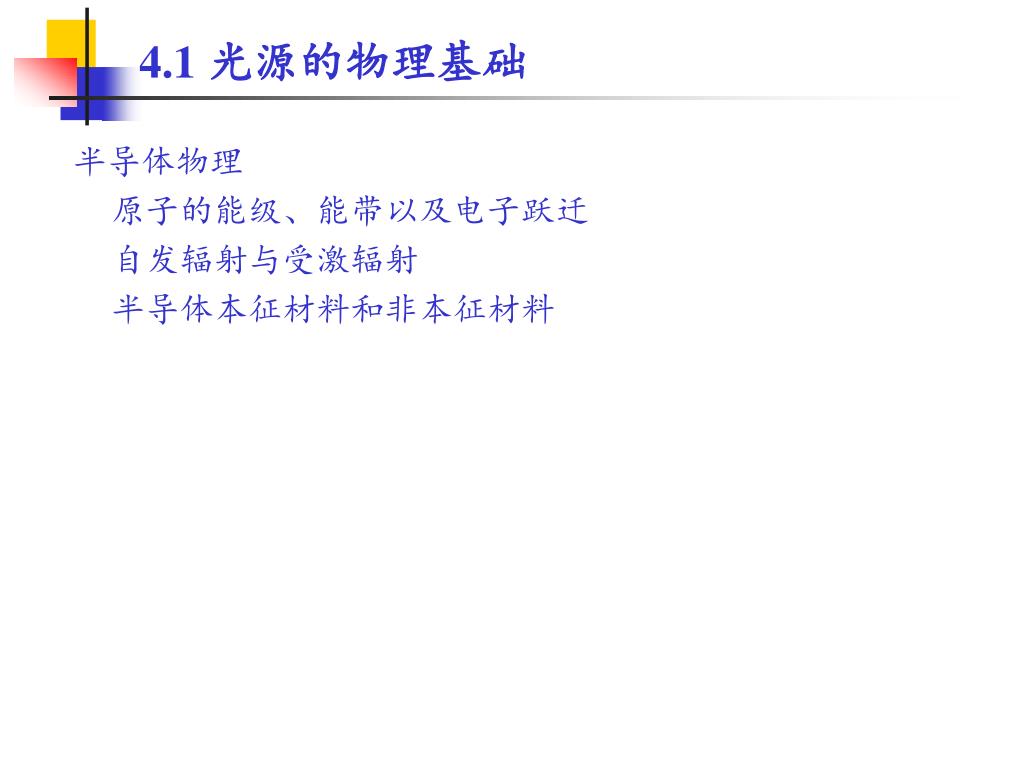

4.1 光源的物理基础 半导体物理 原子的能级、能带以及电子跃迁 自发辐射与受激辐射 半导体本征材料和非本征材料

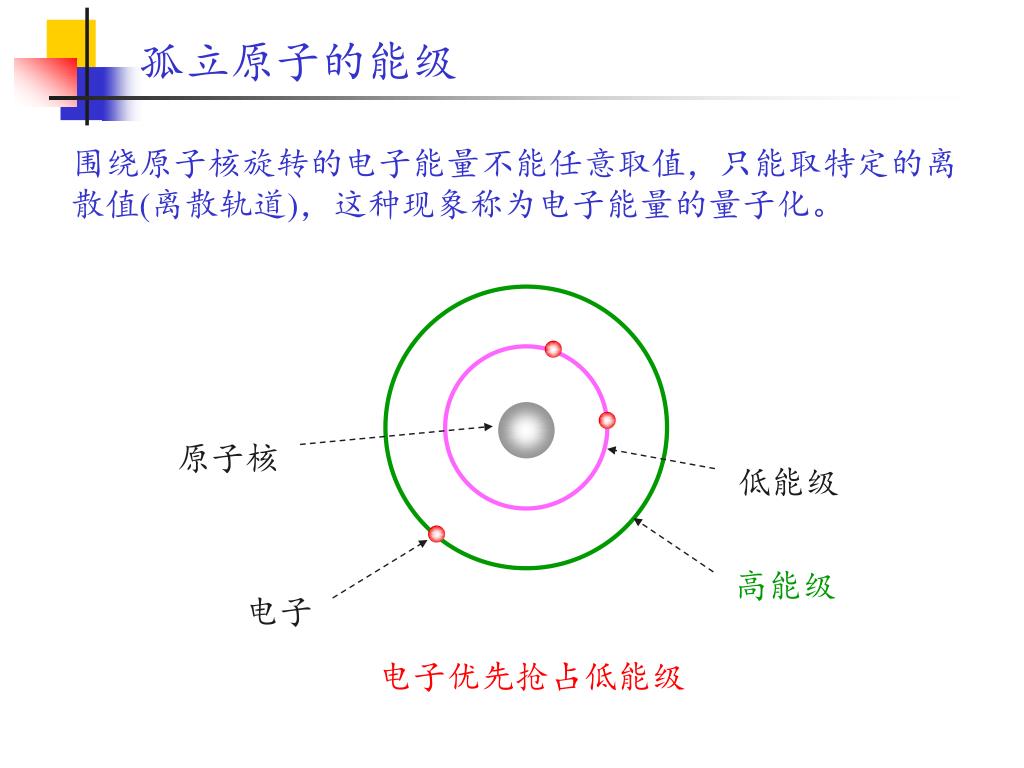

孤立原子的能级 围绕原子核旋转的电子能量不能任意取值,只能取特定的离 散值(离散轨道),这种现象称为电子能量的量子化。 原子核 低能级 高能级 电子 电子优先抢占低能级

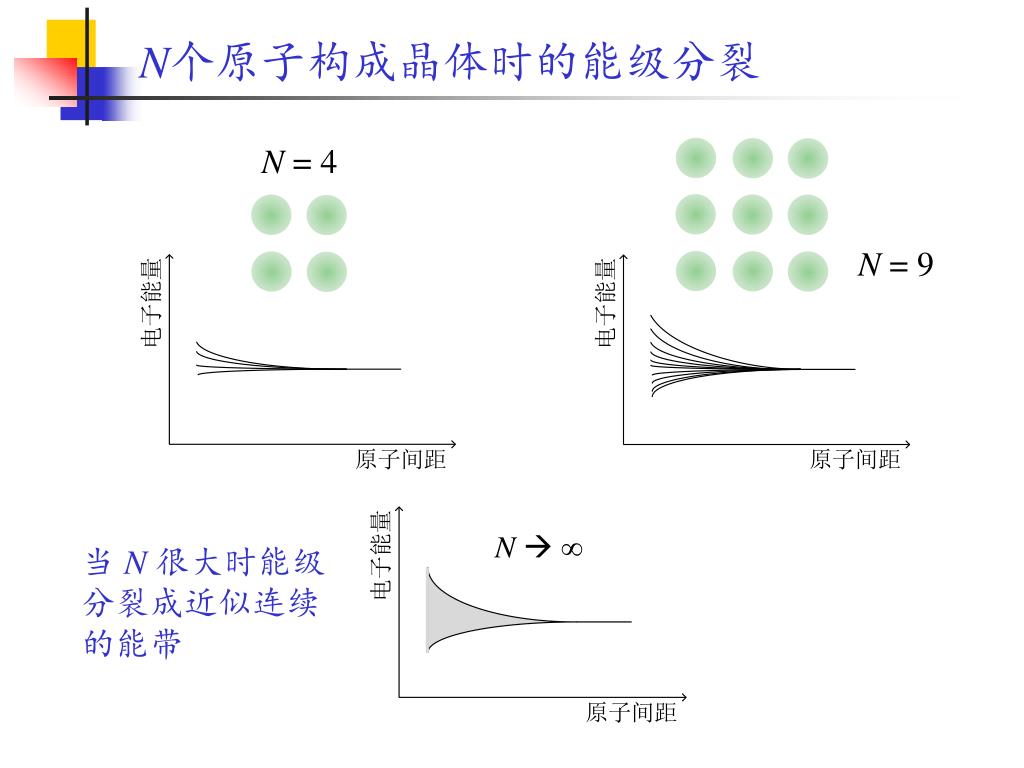

N个原子构成晶体时的能级分裂 N = 4 N = 9 当 N 很大时能级 分裂成近似连续 的能带

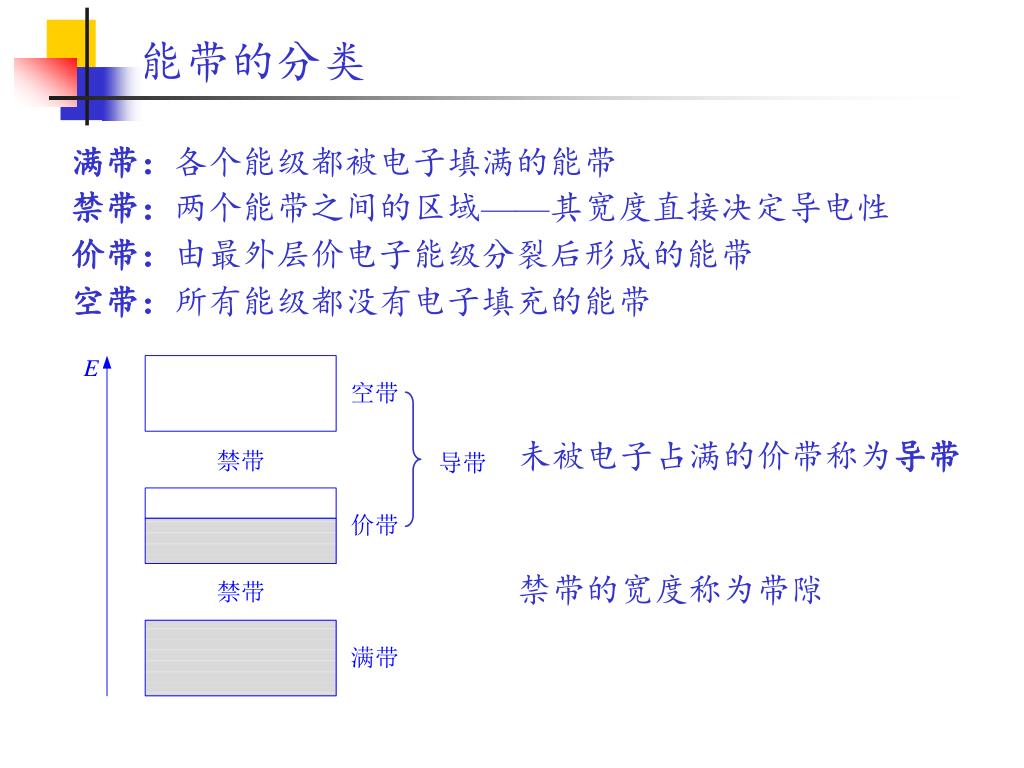

能带的分类 满带:各个能级都被电子填满的能带 禁带:两个能带之间的区域——其宽度直接决定导电性 价带:由最外层价电子能级分裂后形成的能带 空带:所有能级都没有电子填充的能带 未被电子占满的价带称为导带 禁带的宽度称为带隙

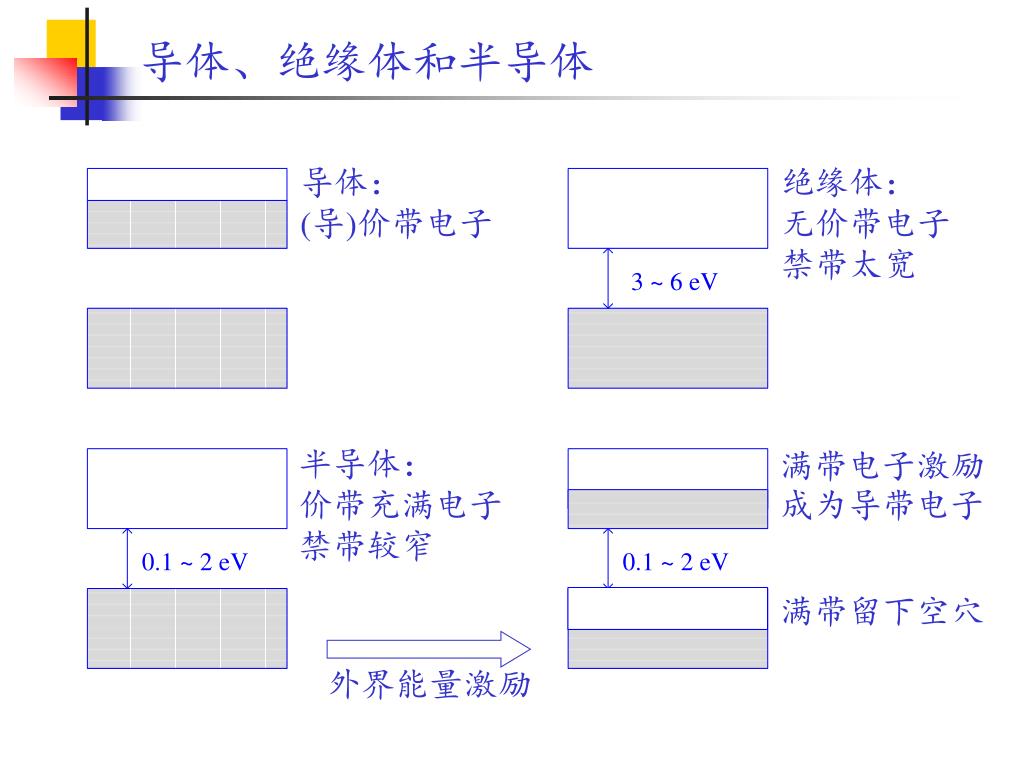

导体、绝缘体和半导体 导体: (导)价带电子 绝缘体: 无价带电子 禁带太宽 半导体: 价带充满电子 禁带较窄 满带电子激励成为导带电子 满带留下空穴 外界能量激励

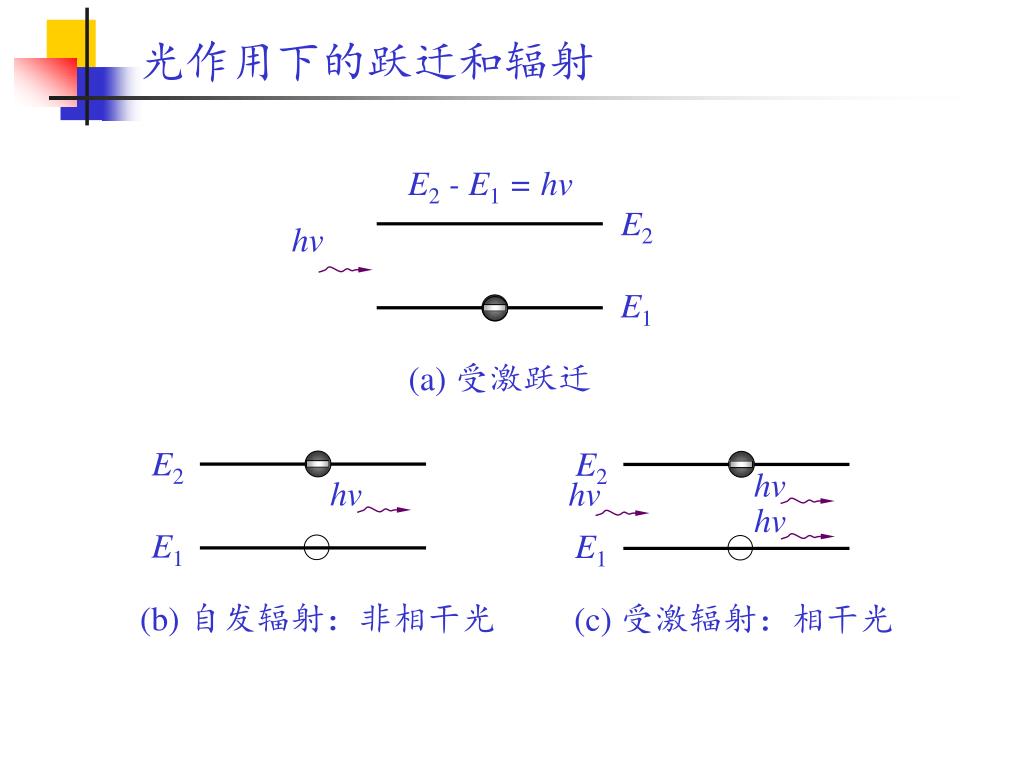

光作用下的跃迁和辐射 E2 - E1 = hv E2 hv E1 (a) 受激跃迁 E2 E2 hv hv hv hv E1 E1 (b) 自发辐射:非相干光 (c) 受激辐射:相干光

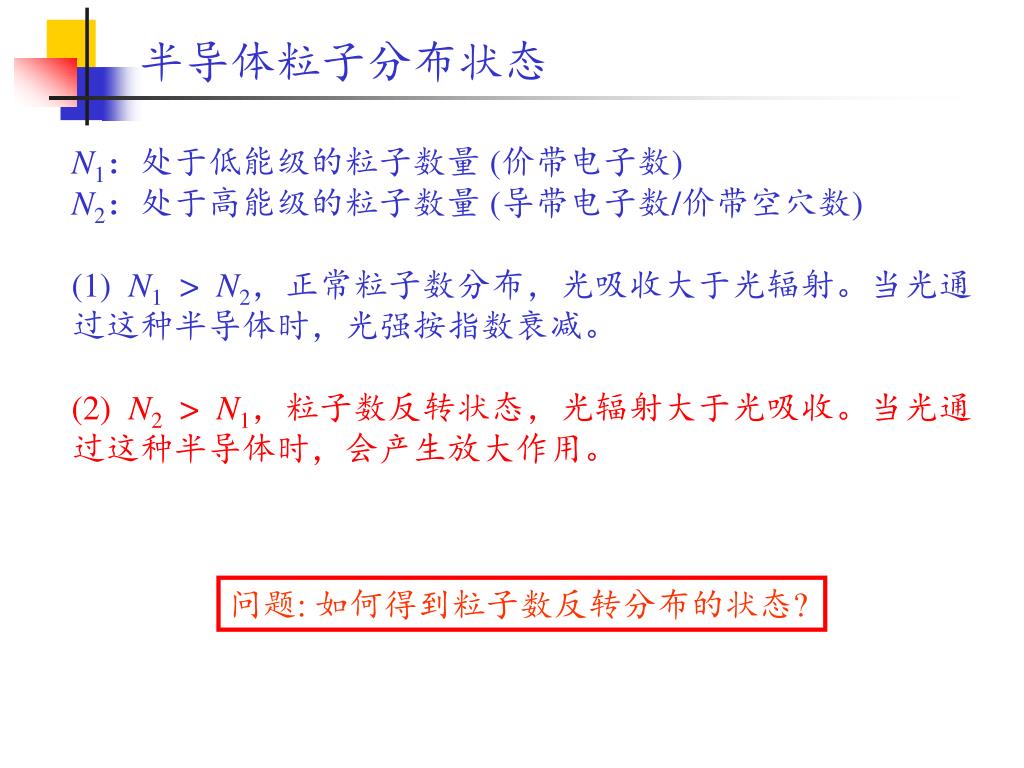

半导体粒子分布状态 N1:处于低能级的粒子数量 (价带电子数) N2:处于高能级的粒子数量 (导带电子数/价带空穴数) (1) N1 > N2,正常粒子数分布,光吸收大于光辐射。当光通过这种半导体时,光强按指数衰减。 (2) N2 > N1,粒子数反转状态,光辐射大于光吸收。当光通过这种半导体时,会产生放大作用。 问题: 如何得到粒子数反转分布的状态?

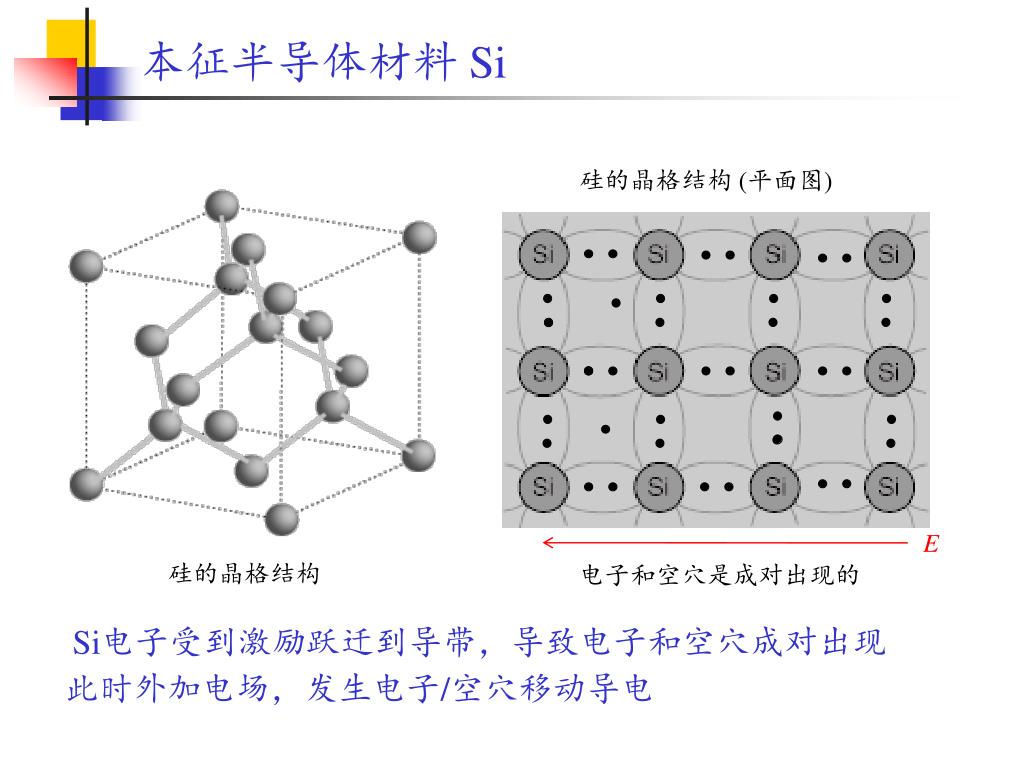

本征半导体材料 Si 硅的晶格结构 (平面图) E 硅的晶格结构 电子和空穴是成对出现的 Si电子受到激励跃迁到导带,导致电子和空穴成对出现 此时外加电场,发生电子/空穴移动导电

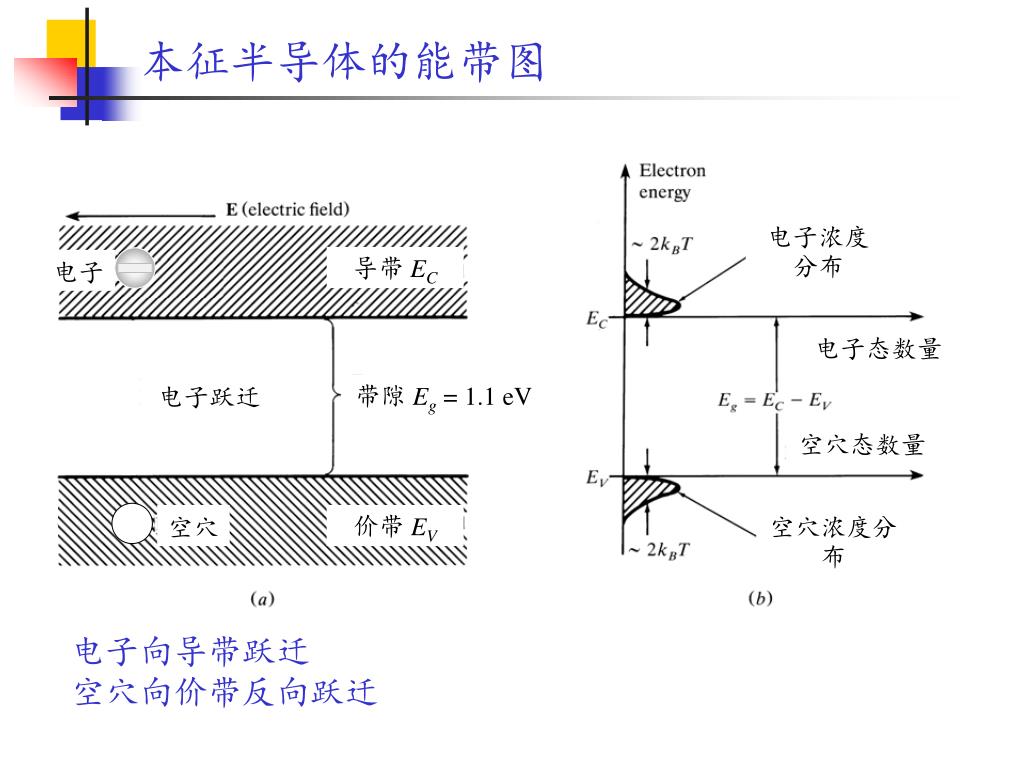

本征半导体的能带图 电子浓度分布 导带 EC 电子 电子态数量 带隙 Eg= 1.1 eV 电子跃迁 空穴态数量 空穴浓度分布 空穴 价带 EV 电子向导带跃迁 空穴向价带反向跃迁

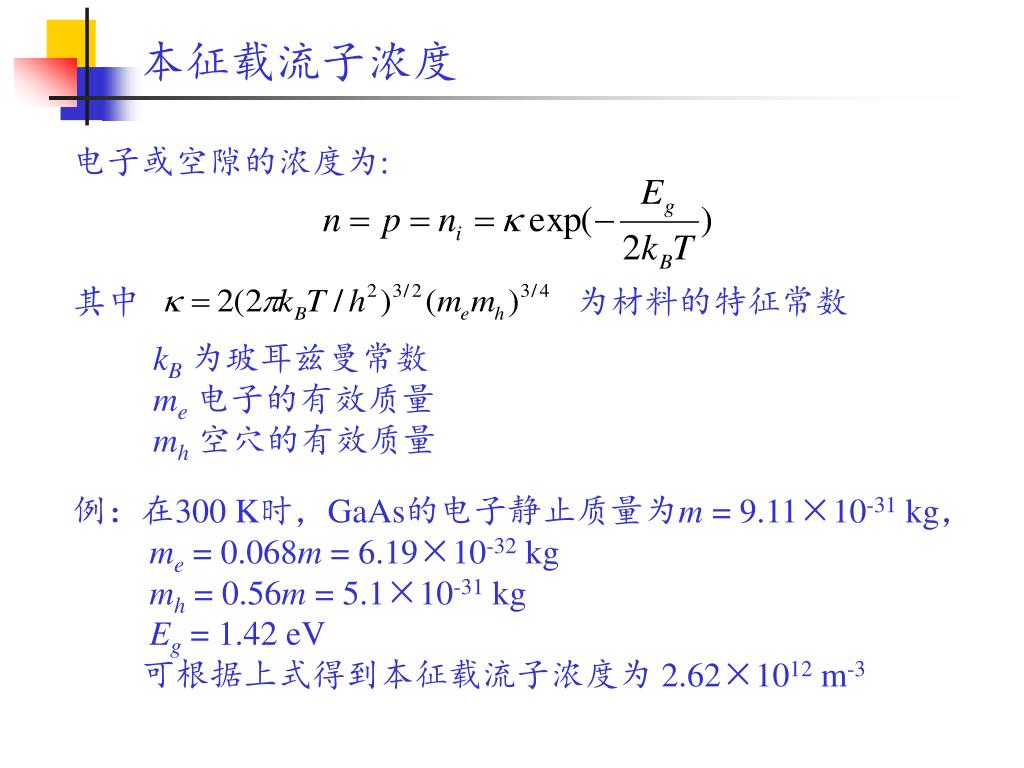

本征载流子浓度 电子或空隙的浓度为: 其中 为材料的特征常数 kB为玻耳兹曼常数 me电子的有效质量 mh空穴的有效质量 例:在300 K时,GaAs的电子静止质量为m = 9.11×10-31 kg, me = 0.068m = 6.19×10-32 kg mh = 0.56m = 5.1×10-31 kg Eg = 1.42 eV 可根据上式得到本征载流子浓度为 2.62×1012 m-3

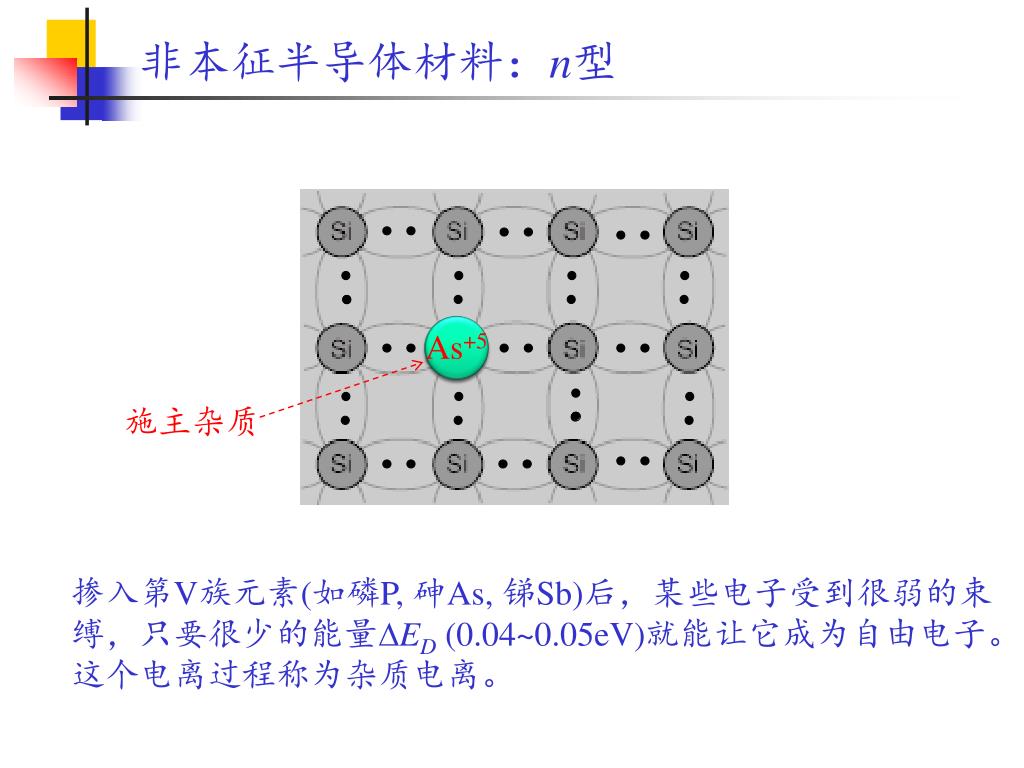

非本征半导体材料:n型 As+4 As+5 施主杂质 掺入第V族元素(如磷P, 砷As, 锑Sb)后,某些电子受到很弱的束 缚,只要很少的能量DED (0.04~0.05eV)就能让它成为自由电子。 这个电离过程称为杂质电离。

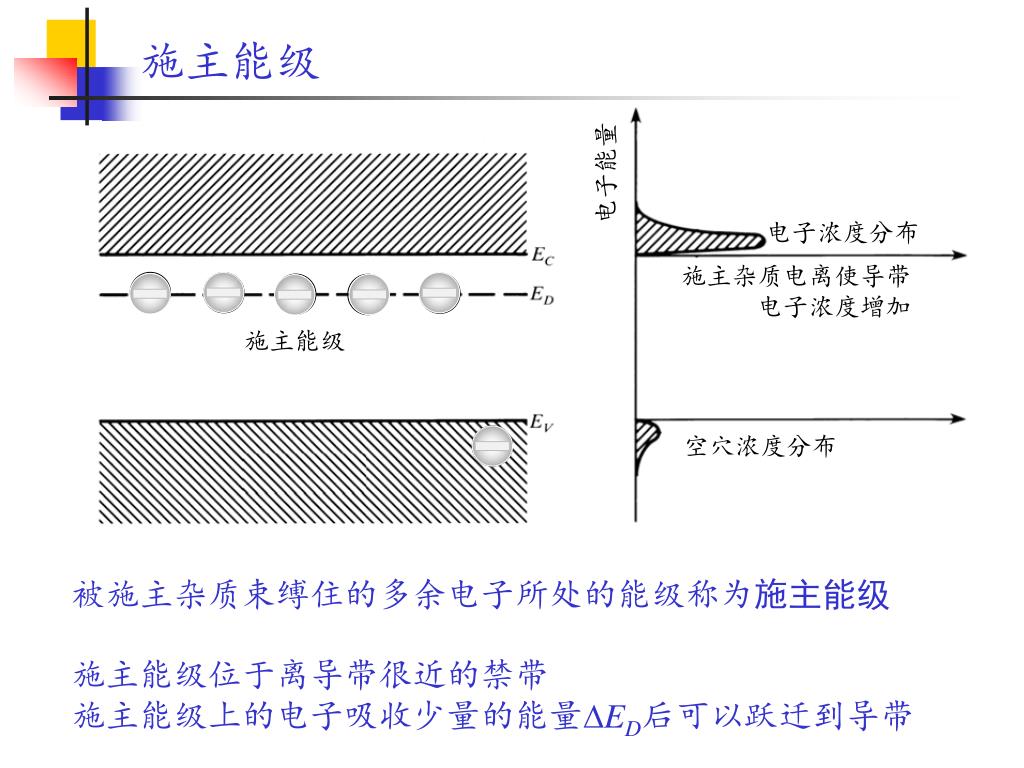

施主能级 电子能量 电子浓度分布 施主杂质电离使导带 电子浓度增加 施主能级 空穴浓度分布 被施主杂质束缚住的多余电子所处的能级称为施主能级 施主能级位于离导带很近的禁带 施主能级上的电子吸收少量的能量DED后可以跃迁到导带

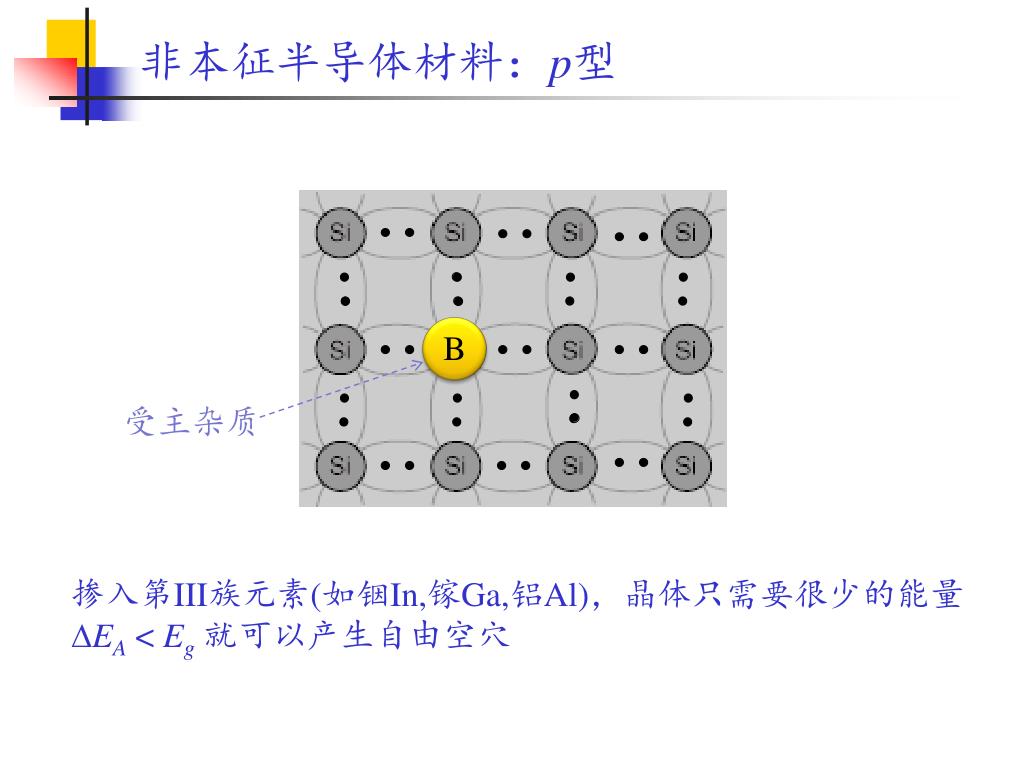

非本征半导体材料:p型 B 受主杂质 掺入第III族元素(如铟In,镓Ga,铝Al),晶体只需要很少的能量 DEA < Eg就可以产生自由空穴

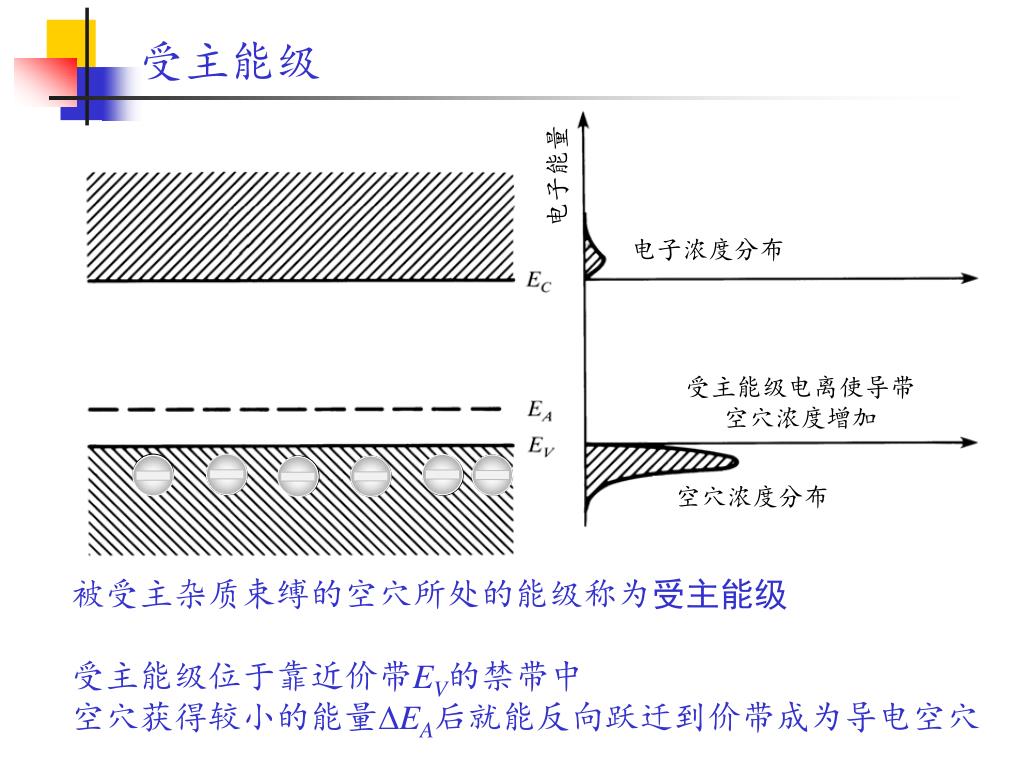

受主能级 电子能量 电子浓度分布 受主能级电离使导带 空穴浓度增加 空穴浓度分布 被受主杂质束缚的空穴所处的能级称为受主能级 受主能级位于靠近价带EV的禁带中 空穴获得较小的能量DEA后就能反向跃迁到价带成为导电空穴

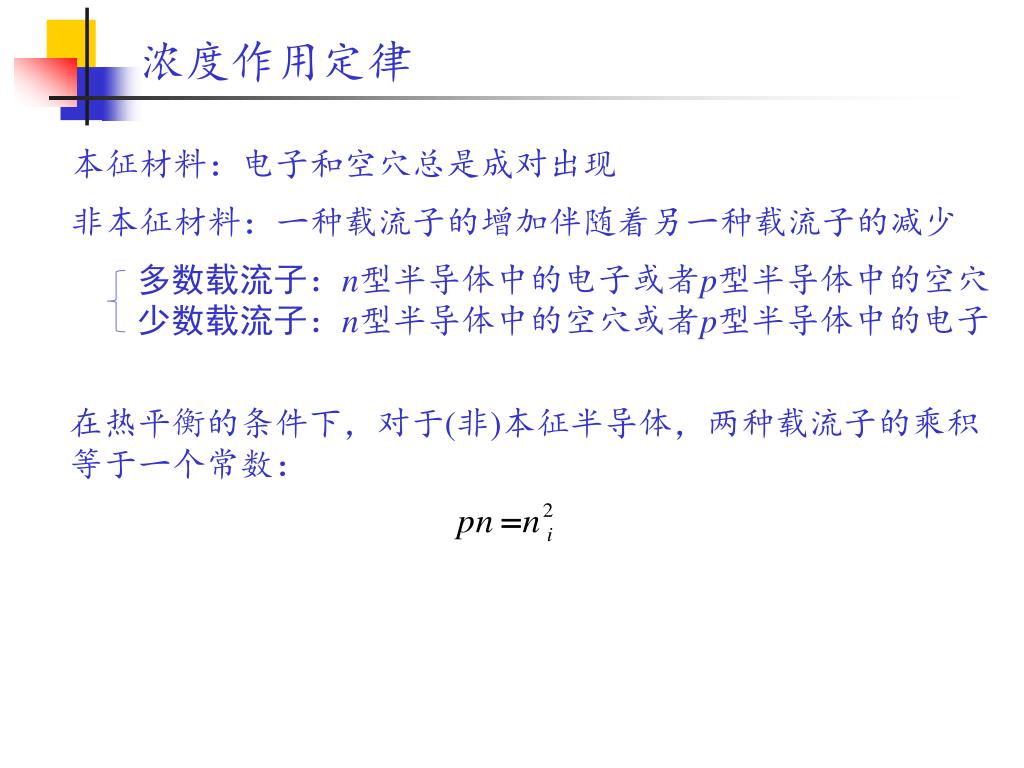

浓度作用定律 本征材料:电子和空穴总是成对出现 非本征材料:一种载流子的增加伴随着另一种载流子的减少 多数载流子:n型半导体中的电子或者p型半导体中的空穴 少数载流子:n型半导体中的空穴或者p型半导体中的电子 在热平衡的条件下,对于(非)本征半导体,两种载流子的乘积等于一个常数:

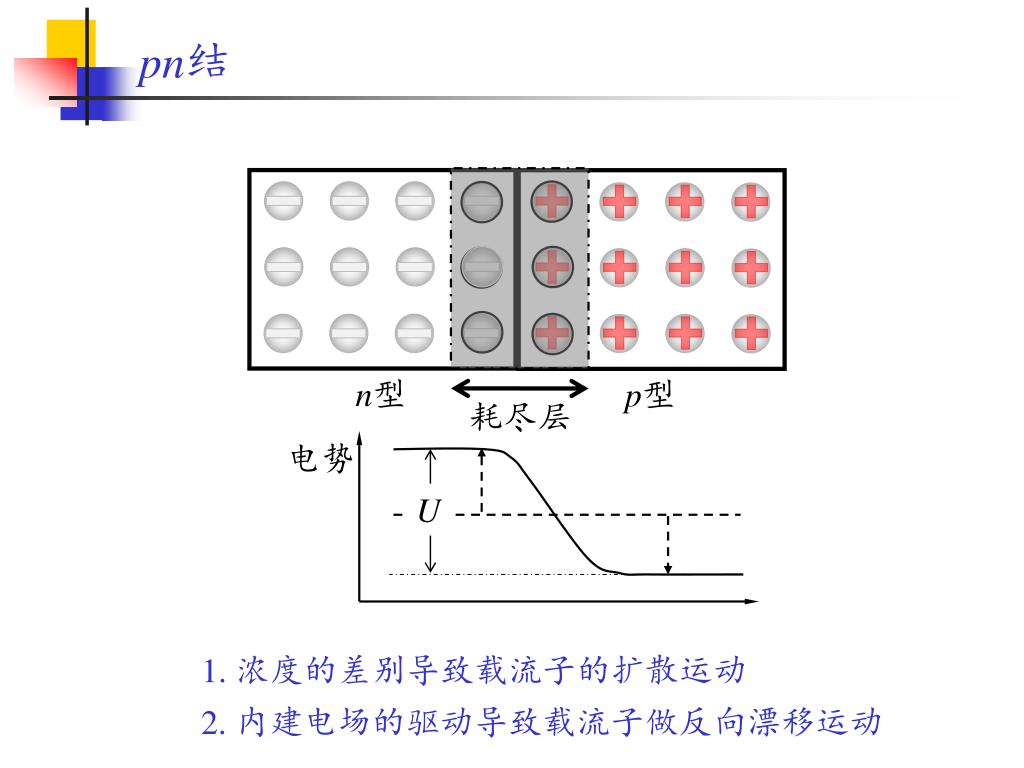

电势 U pn结 耗尽层 n型 p型 1. 浓度的差别导致载流子的扩散运动 2. 内建电场的驱动导致载流子做反向漂移运动

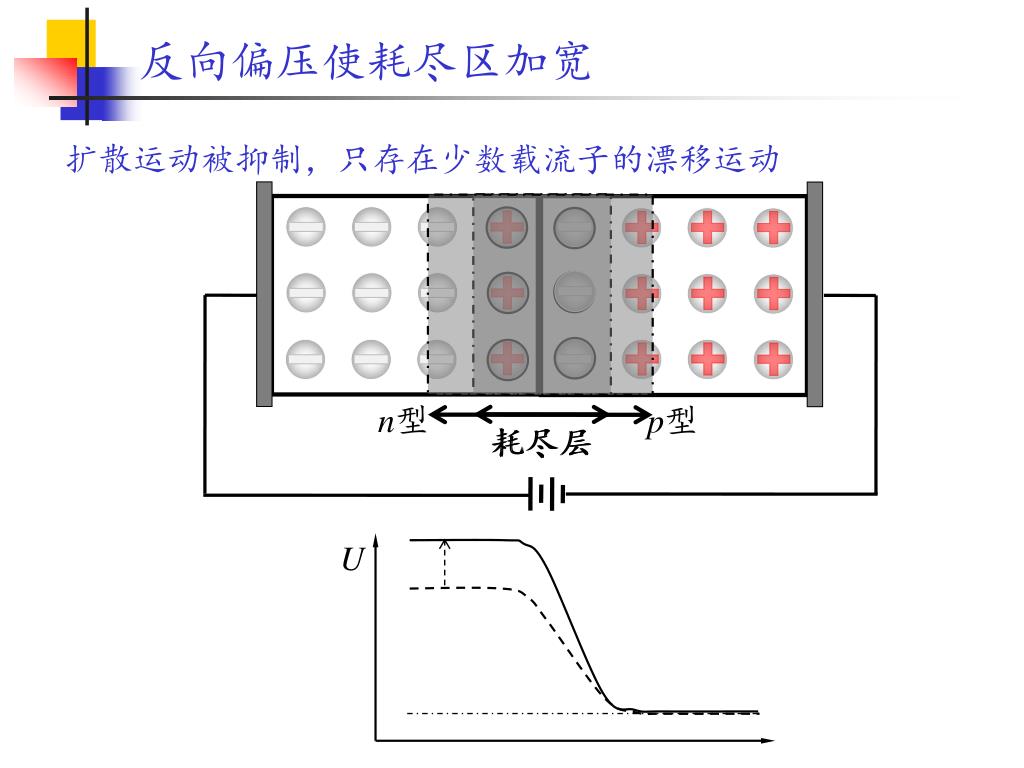

反向偏压使耗尽区加宽 扩散运动被抑制,只存在少数载流子的漂移运动 耗尽层 n型 p型 U 耗尽层

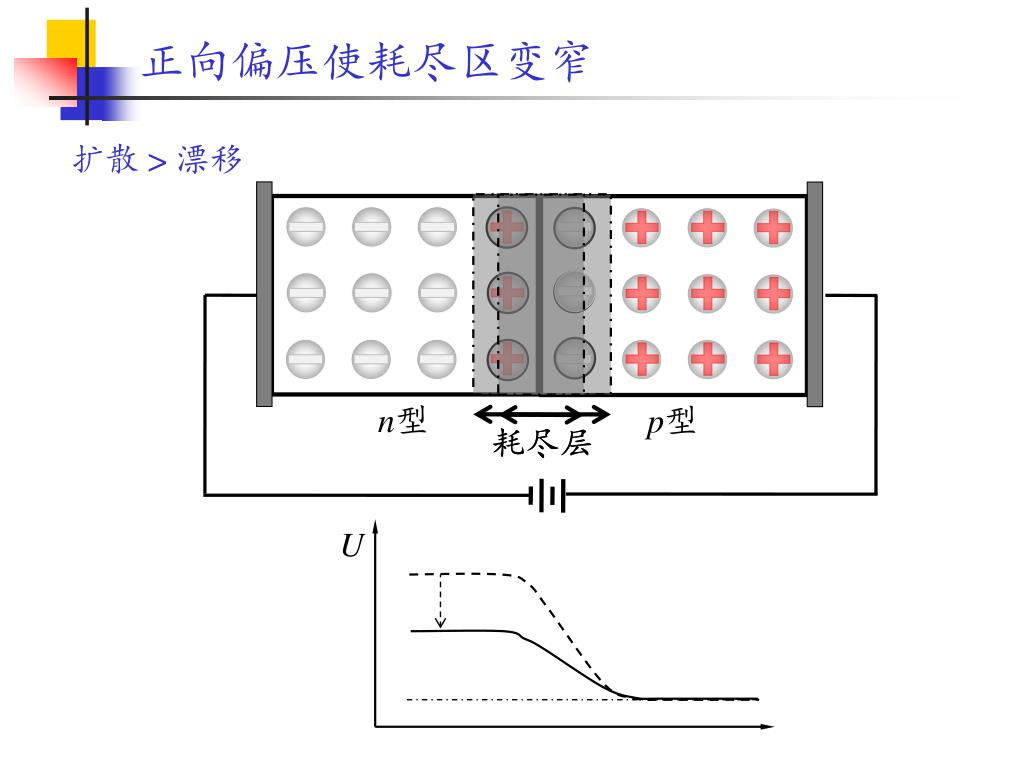

正向偏压使耗尽区变窄 扩散 > 漂移 耗尽层 n型 p型 U 耗尽层

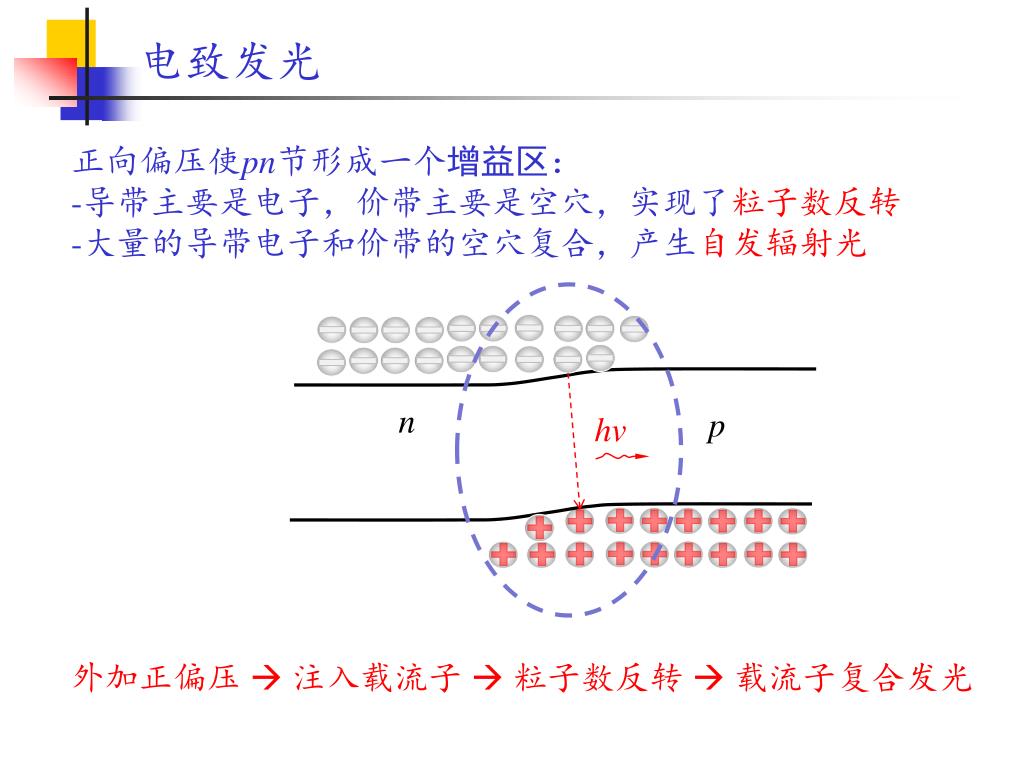

电致发光 正向偏压使pn节形成一个增益区: -导带主要是电子,价带主要是空穴,实现了粒子数反转 -大量的导带电子和价带的空穴复合,产生自发辐射光 hv n p 外加正偏压 注入载流子 粒子数反转 载流子复合发光

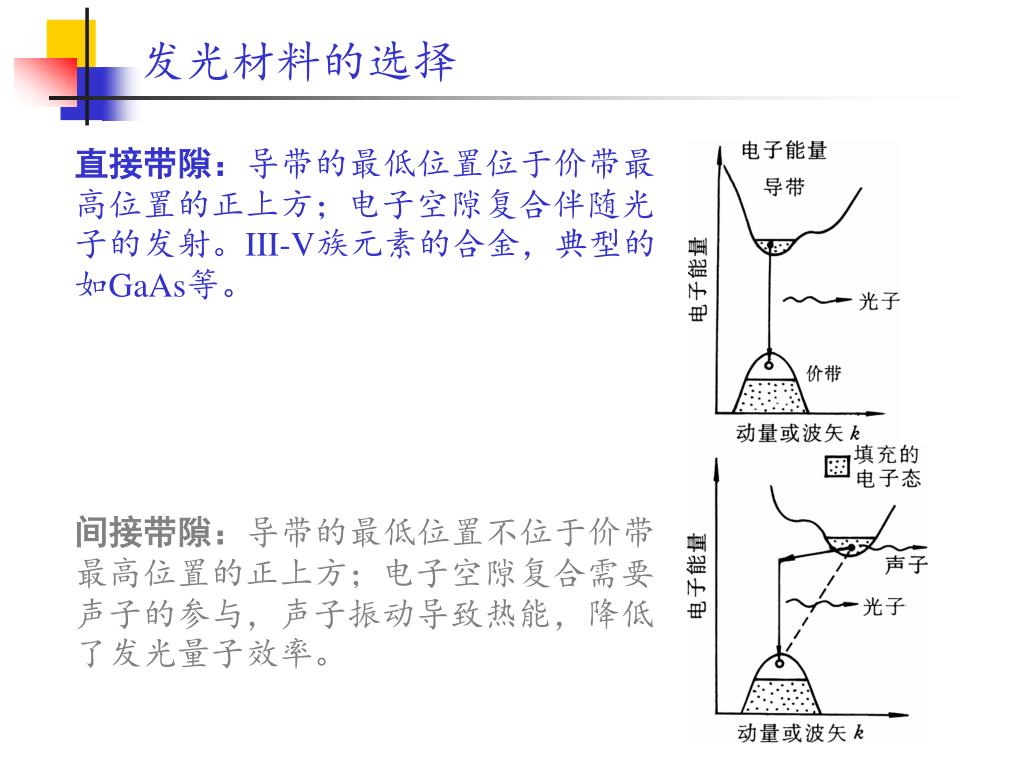

发光材料的选择 直接带隙:导带的最低位置位于价带最高位置的正上方;电子空隙复合伴随光子的发射。III-V族元素的合金,典型的如GaAs等。 间接带隙:导带的最低位置不位于价带最高位置的正上方;电子空隙复合需要声子的参与,声子振动导致热能,降低了发光量子效率。
例子:光源硅集成还在探索中 Luxtera4×10-Gb/s光收发器照片

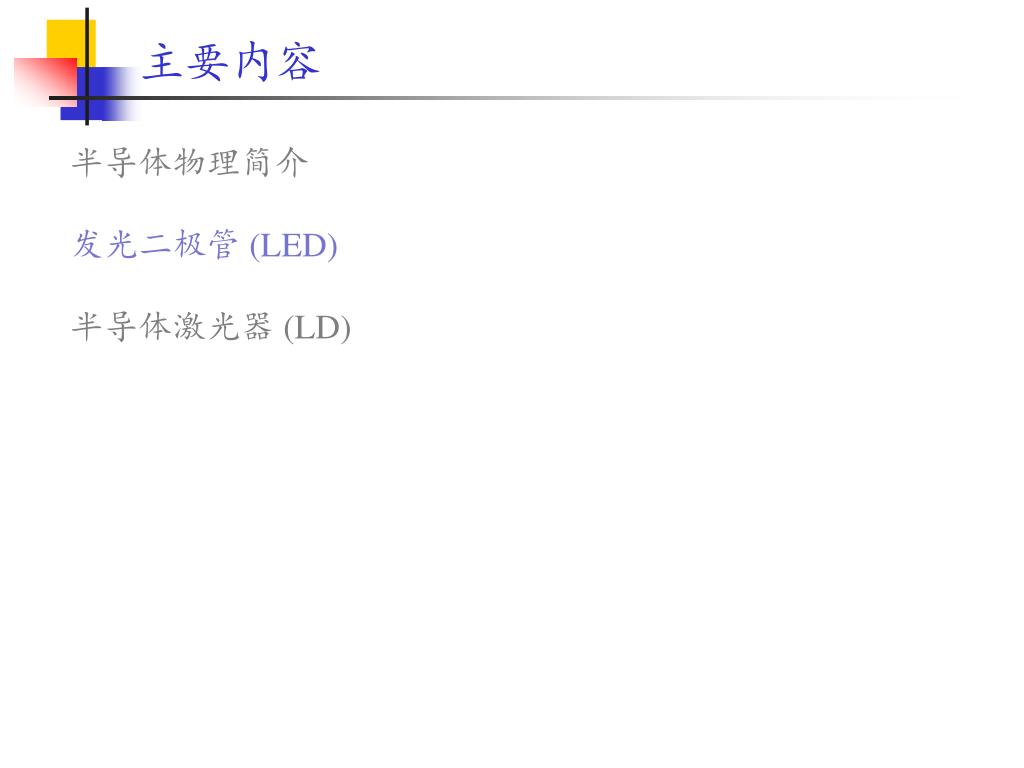

主要内容 半导体物理简介 发光二极管 (LED) 半导体激光器 (LD)

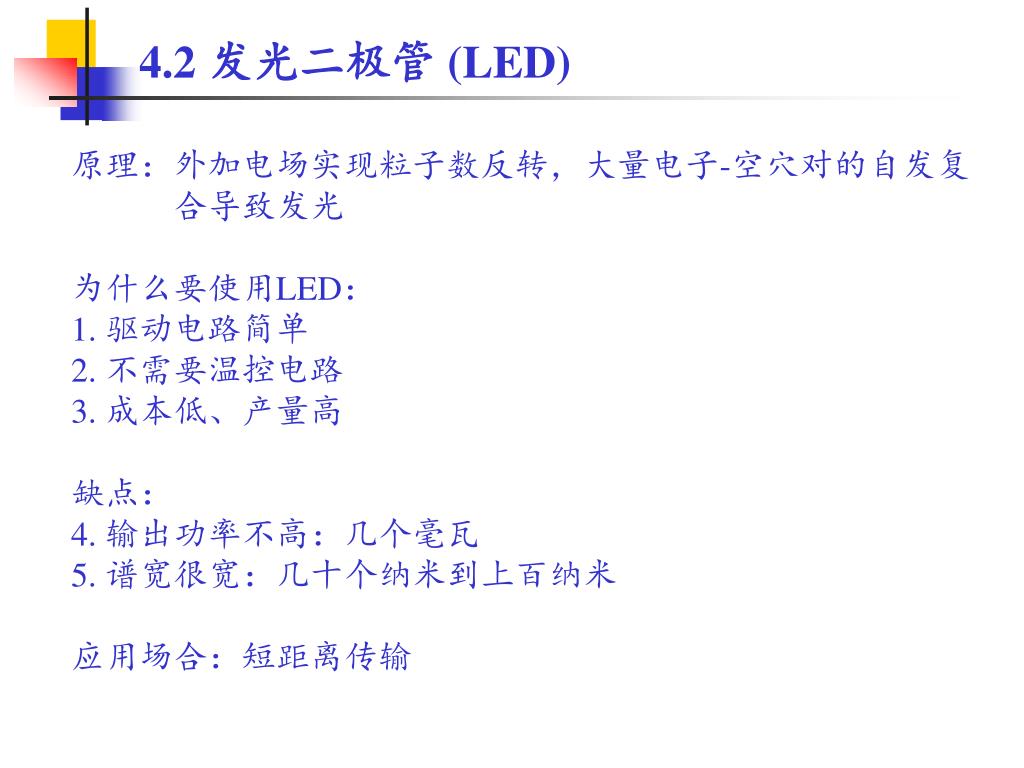

4.2 发光二极管 (LED) 原理:外加电场实现粒子数反转,大量电子-空穴对的自发复 合导致发光 为什么要使用LED: 1. 驱动电路简单 2. 不需要温控电路 3. 成本低、产量高 缺点: 4. 输出功率不高:几个毫瓦 5. 谱宽很宽:几十个纳米到上百纳米 应用场合:短距离传输

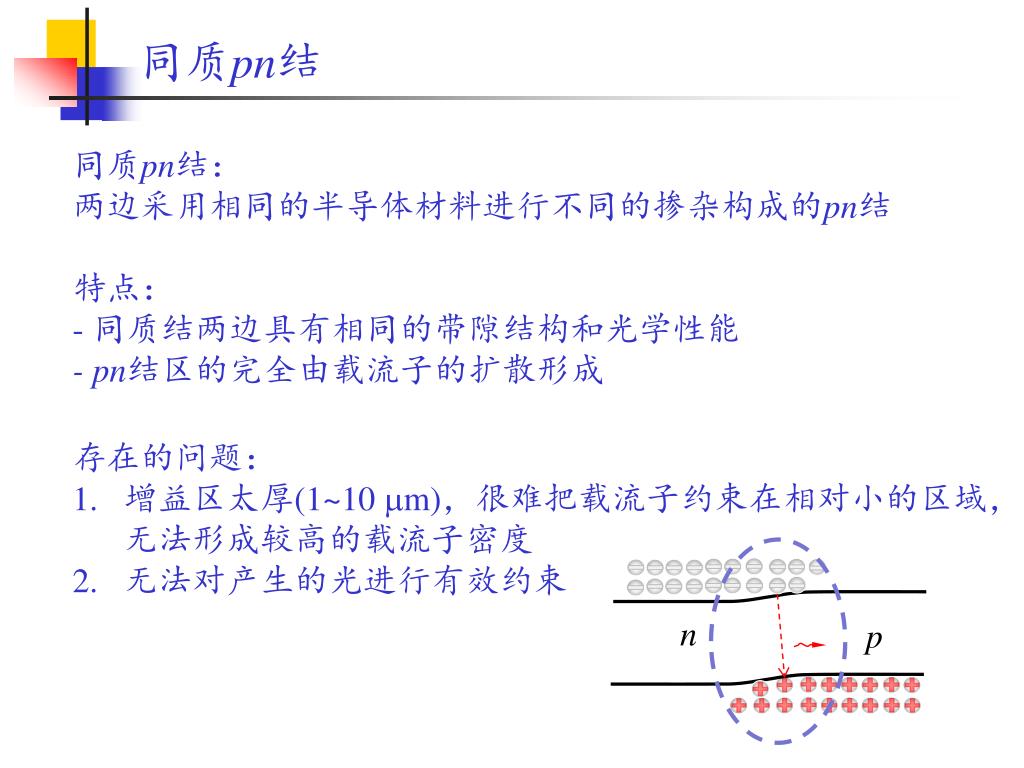

同质pn结 同质pn结: 两边采用相同的半导体材料进行不同的掺杂构成的pn结 特点: - 同质结两边具有相同的带隙结构和光学性能 - pn结区的完全由载流子的扩散形成 • 存在的问题: • 增益区太厚(1~10 mm),很难把载流子约束在相对小的区域,无法形成较高的载流子密度 • 无法对产生的光进行有效约束 n p

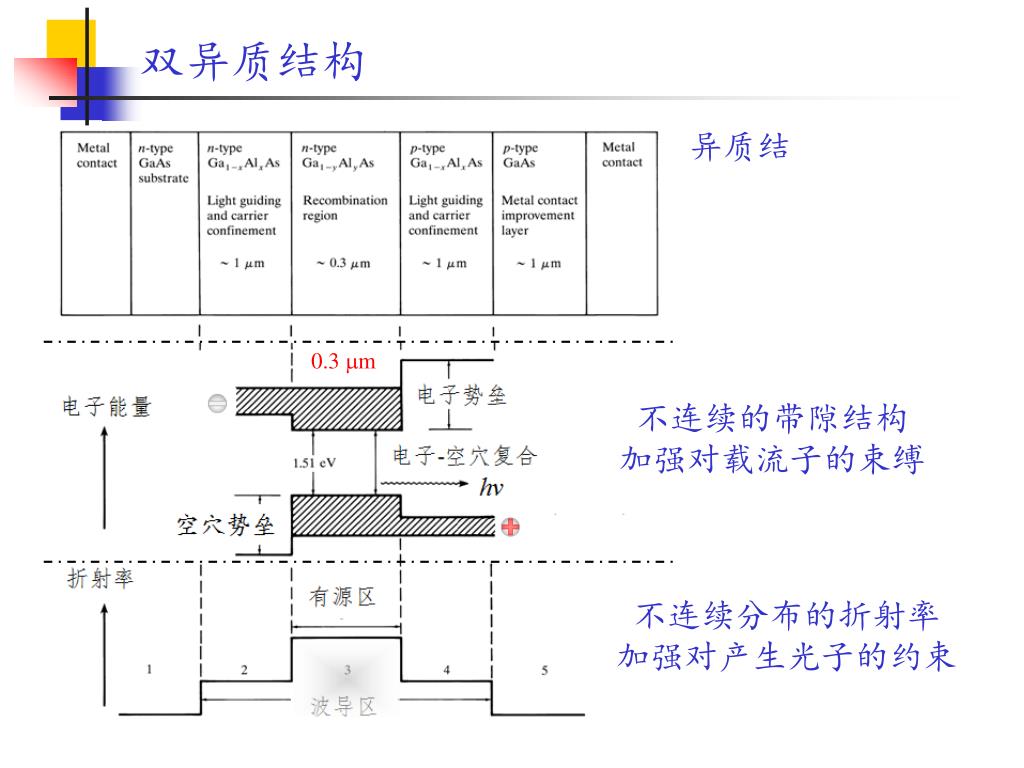

双异质结构 异质结 0.3 mm 不连续的带隙结构 加强对载流子的束缚 不连续分布的折射率 加强对产生光子的约束

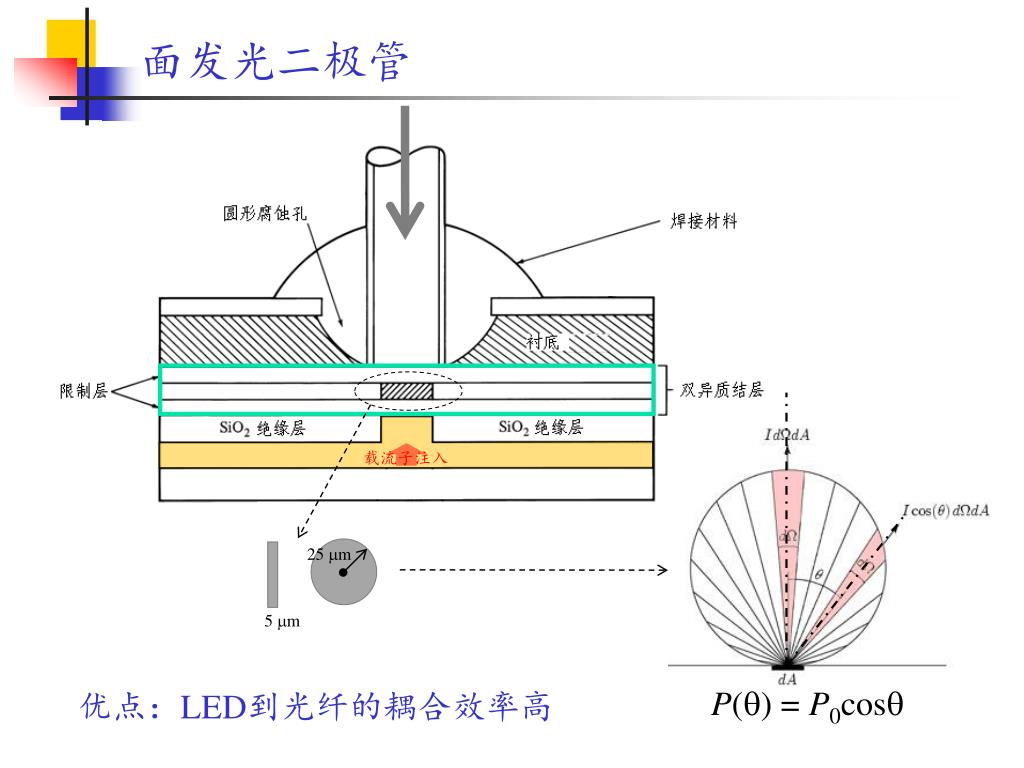

面发光二极管 载流子注入 25 mm 5 mm P(q) = P0cosq 优点:LED到光纤的耦合效率高

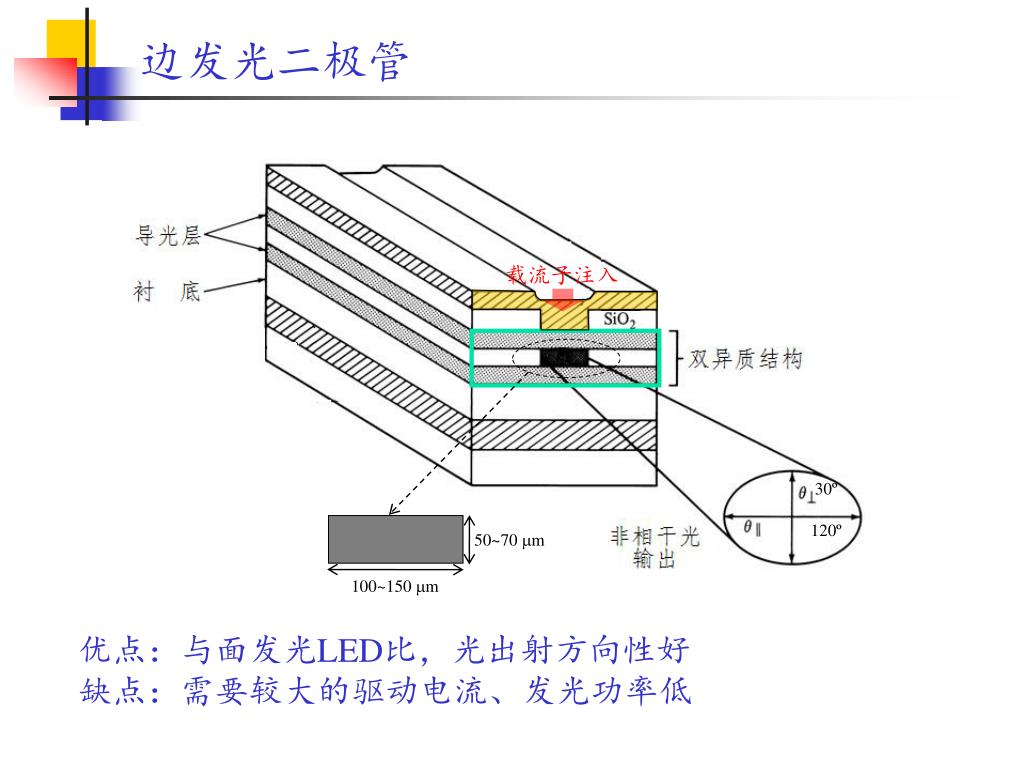

边发光二极管 载流子注入 30º 120º 50~70 mm 100~150 mm 优点:与面发光LED比,光出射方向性好 缺点:需要较大的驱动电流、发光功率低

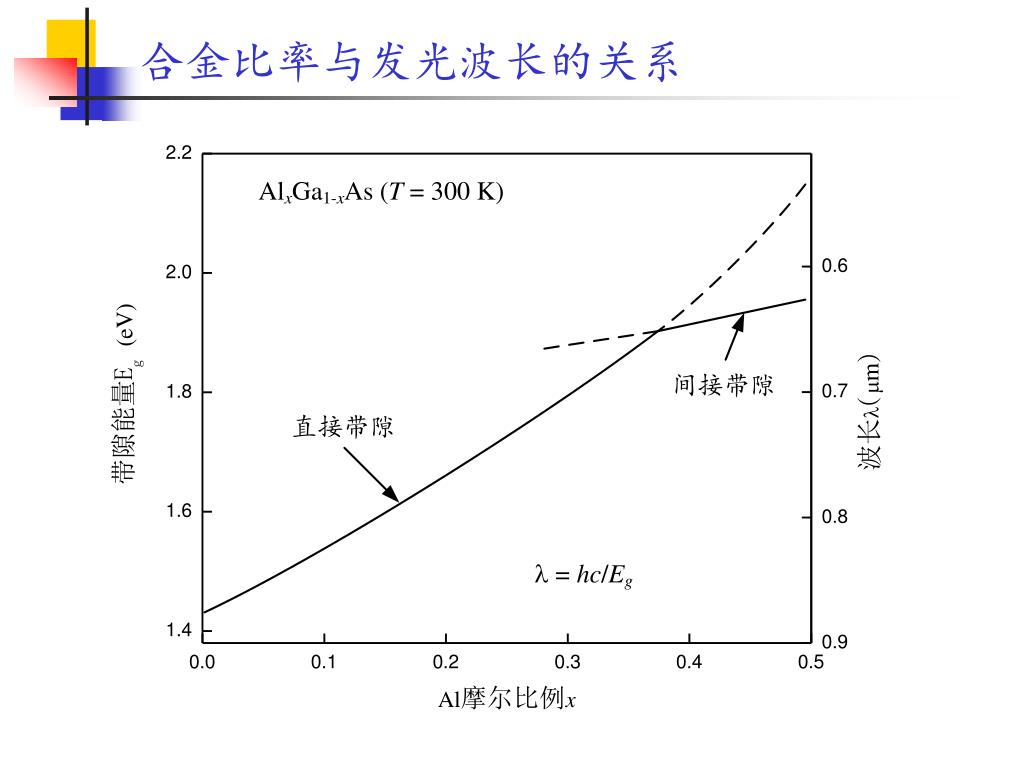

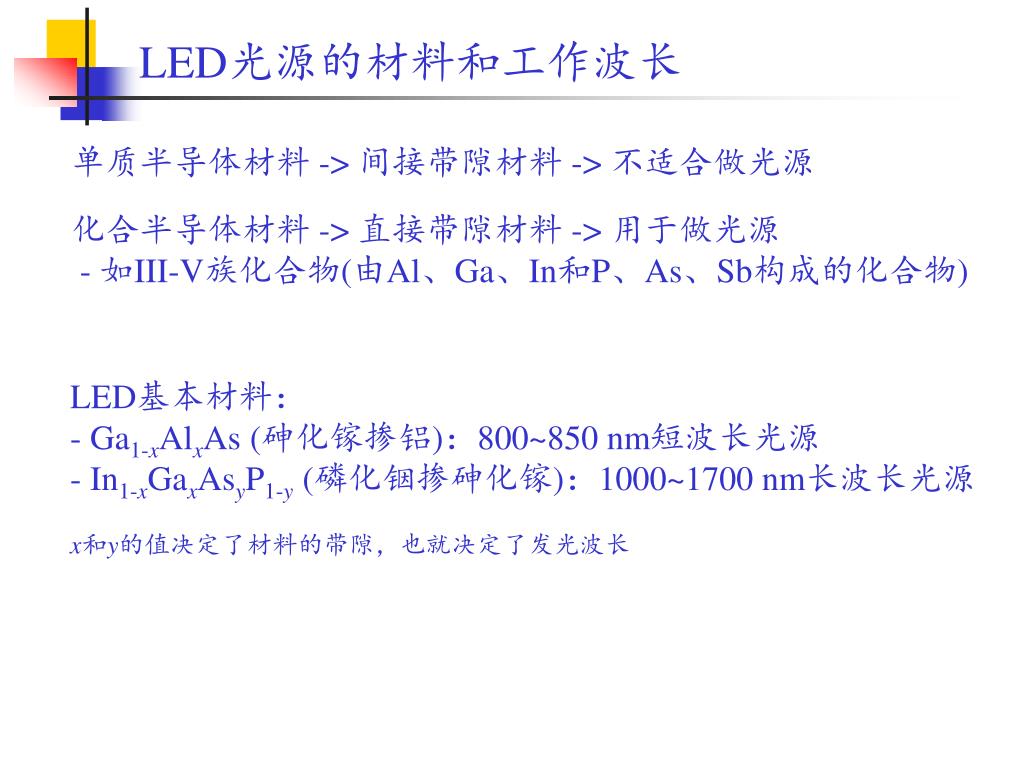

LED光源的材料和工作波长 单质半导体材料 -> 间接带隙材料 -> 不适合做光源 化合半导体材料 -> 直接带隙材料 -> 用于做光源 - 如III-V族化合物(由Al、Ga、In和P、As、Sb构成的化合物) LED基本材料: - Ga1-xAlxAs (砷化镓掺铝):800~850 nm短波长光源 - In1-xGaxAsyP1-y (磷化铟掺砷化镓):1000~1700 nm长波长光源 x和y的值决定了材料的带隙,也就决定了发光波长

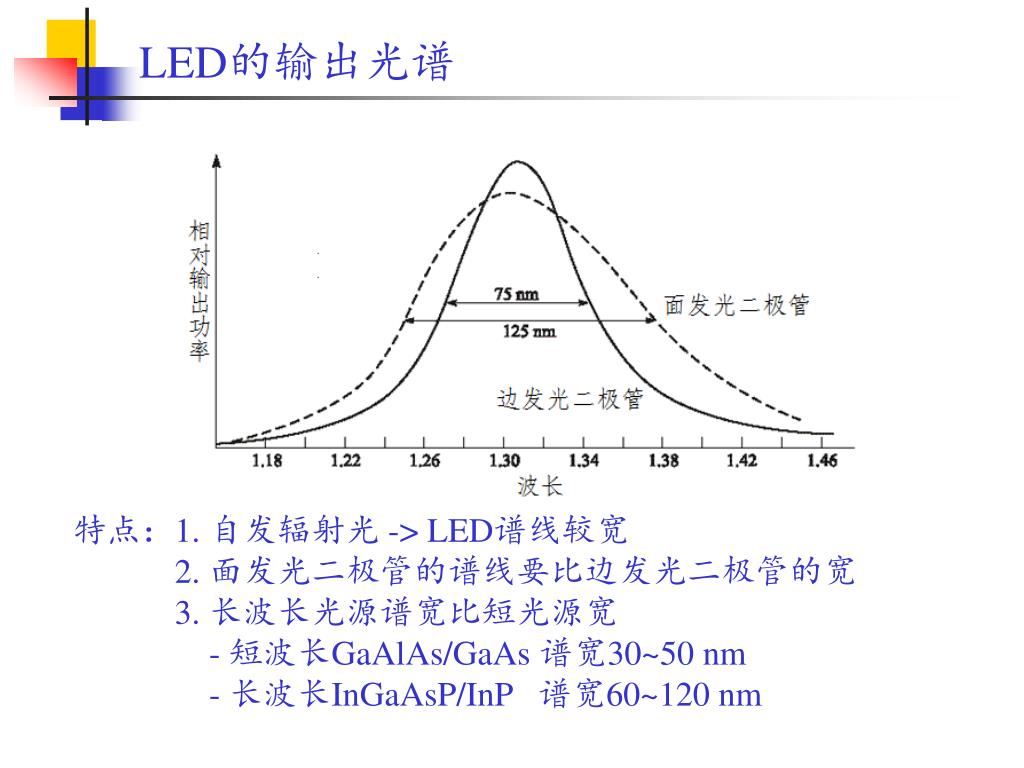

LED的输出光谱 特点:1. 自发辐射光 -> LED谱线较宽 2. 面发光二极管的谱线要比边发光二极管的宽 3. 长波长光源谱宽比短光源宽 - 短波长GaAlAs/GaAs 谱宽30~50 nm - 长波长InGaAsP/InP 谱宽60~120 nm

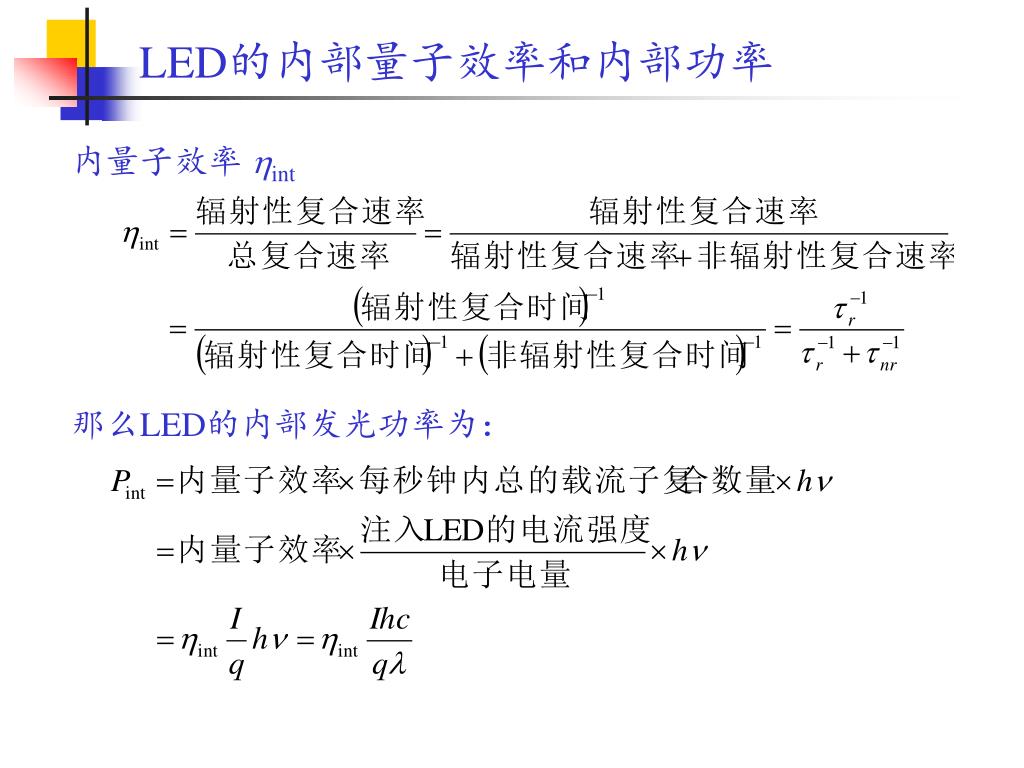

LED的内部量子效率和内部功率 内量子效率 hint 那么LED的内部发光功率为:

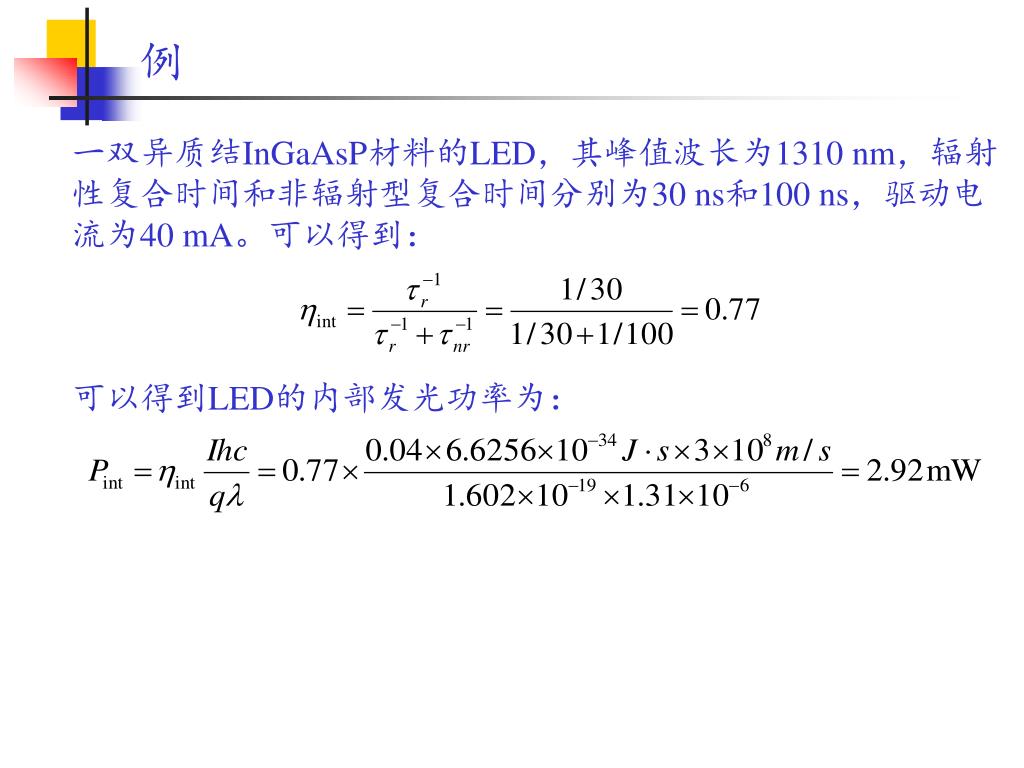

例 一双异质结InGaAsP材料的LED,其峰值波长为1310 nm,辐射 性复合时间和非辐射型复合时间分别为30 ns和100 ns,驱动电 流为40 mA。可以得到: 可以得到LED的内部发光功率为:

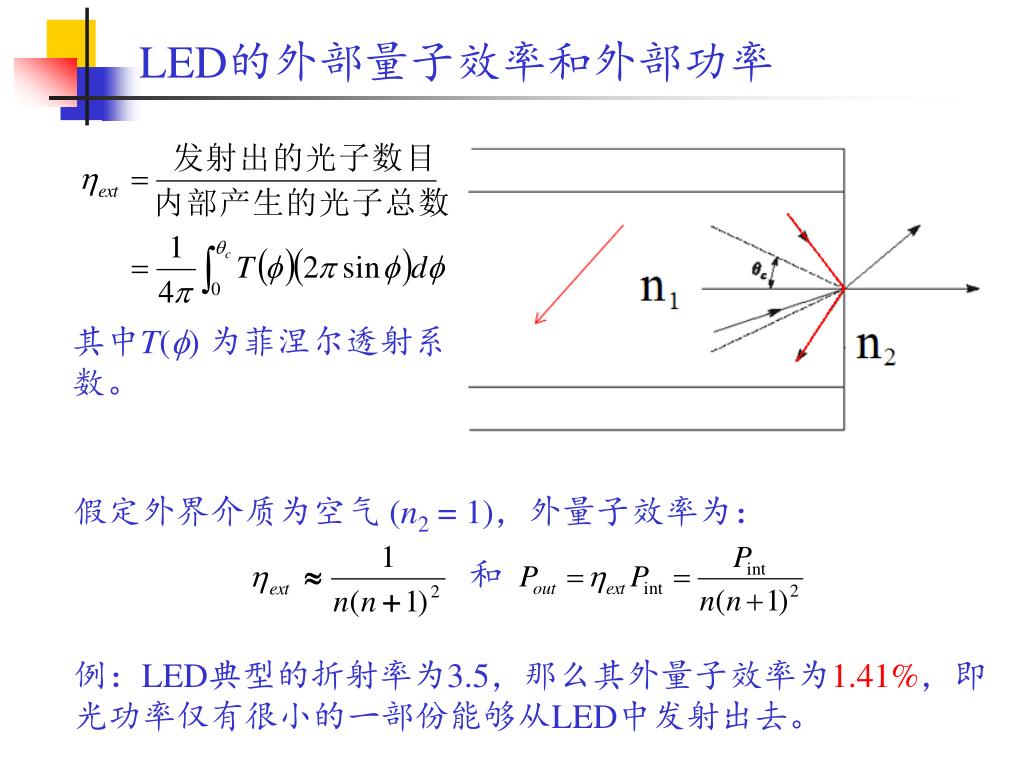

LED的外部量子效率和外部功率 其中T(f) 为菲涅尔透射系 数。 假定外界介质为空气 (n2 = 1),外量子效率为: 例:LED典型的折射率为3.5,那么其外量子效率为1.41%,即 光功率仅有很小的一部份能够从LED中发射出去。 和

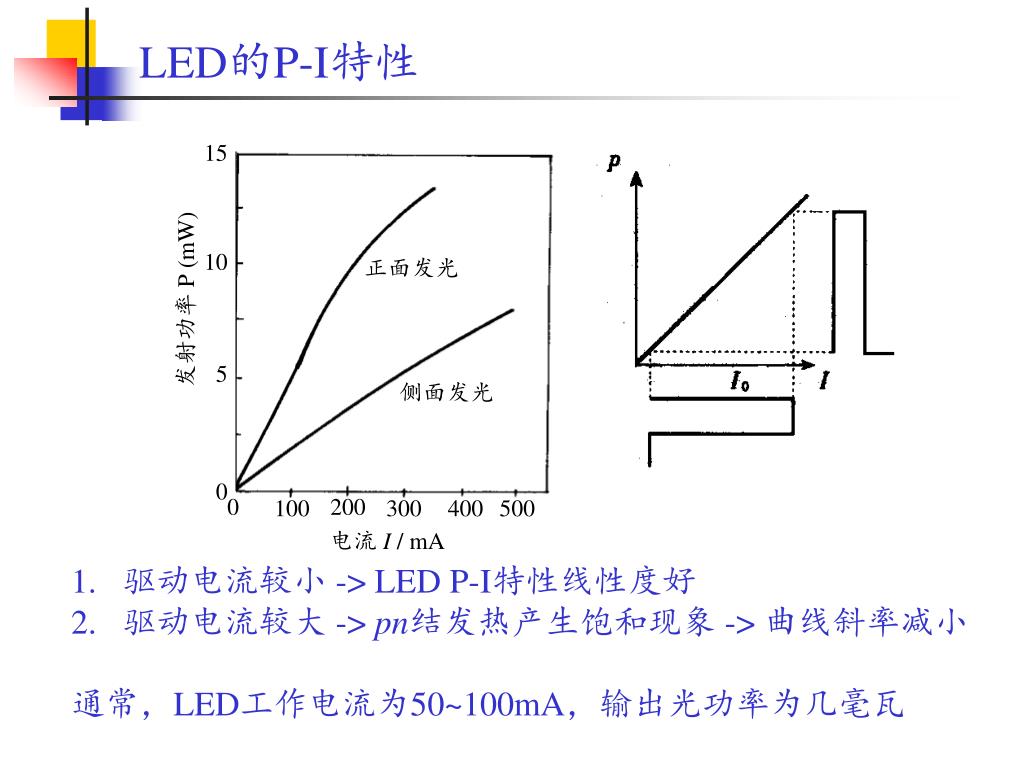

LED的P-I特性 • 驱动电流较小 -> LED P-I特性线性度好 • 驱动电流较大 -> pn结发热产生饱和现象 -> 曲线斜率减小 • 通常,LED工作电流为50~100mA,输出光功率为几毫瓦

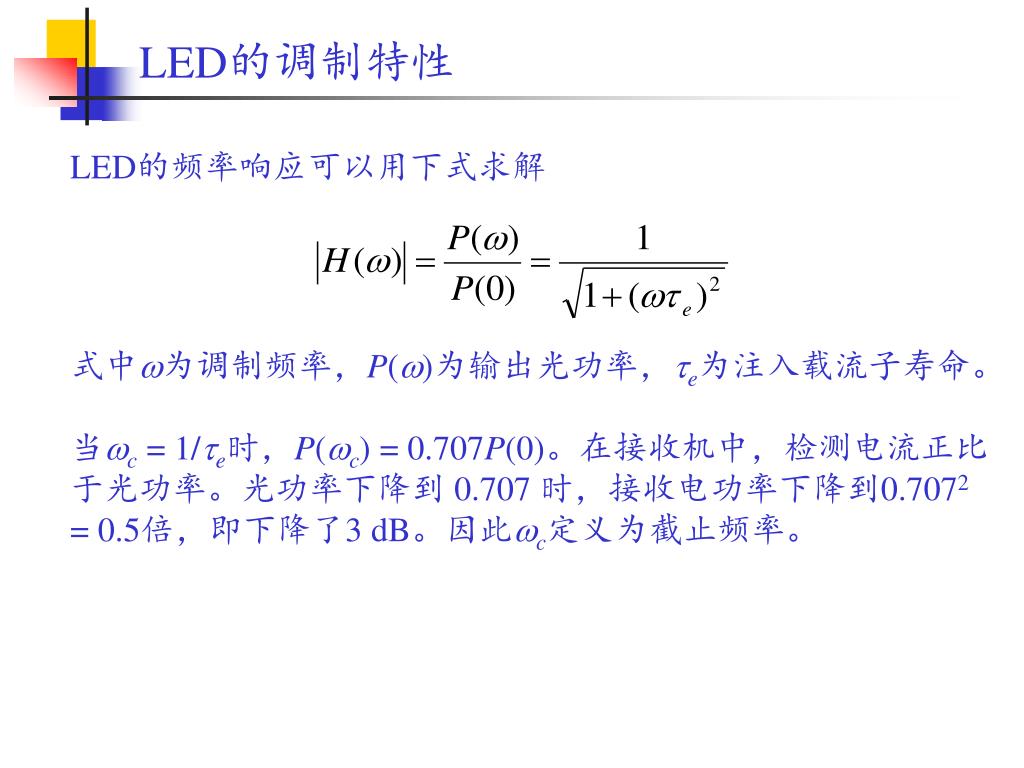

LED的调制特性 LED的频率响应可以用下式求解 式中w为调制频率,P(w)为输出光功率,e为注入载流子寿命。 当wc = 1/e时,P(wc) = 0.707P(0)。在接收机中,检测电流正比于光功率。光功率下降到 0.707 时,接收电功率下降到0.7072 = 0.5倍,即下降了3 dB。因此wc定义为截止频率。

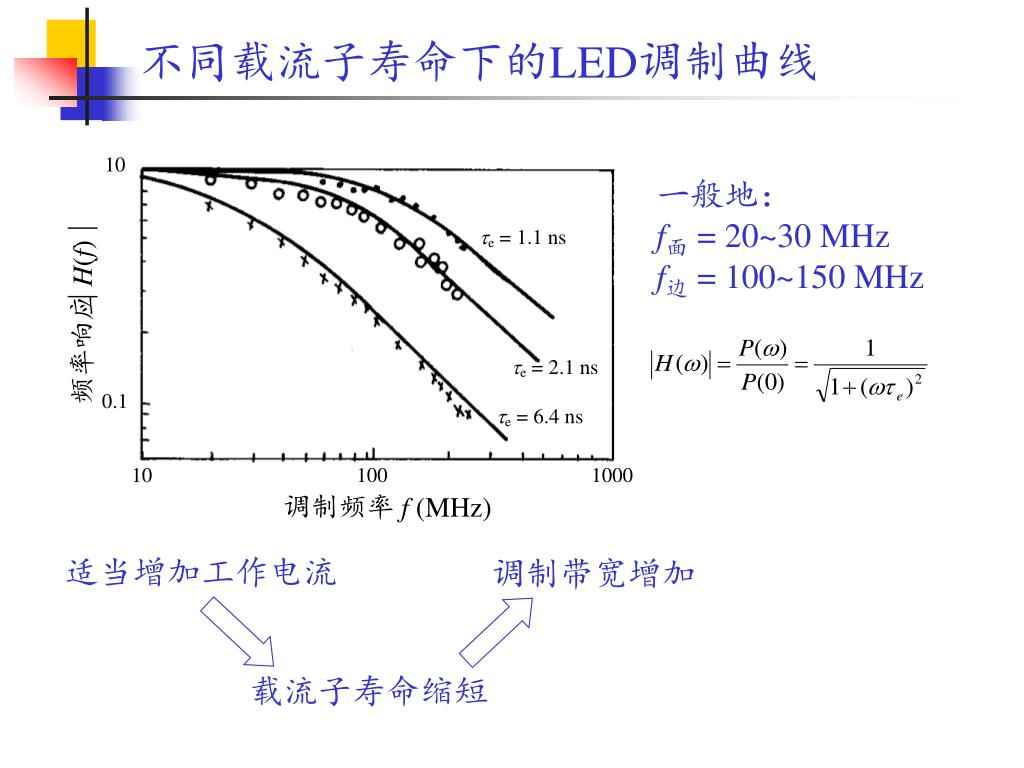

不同载流子寿命下的LED调制曲线 一般地: f面 = 20~30 MHz f边= 100~150 MHz 适当增加工作电流 调制带宽增加 载流子寿命缩短

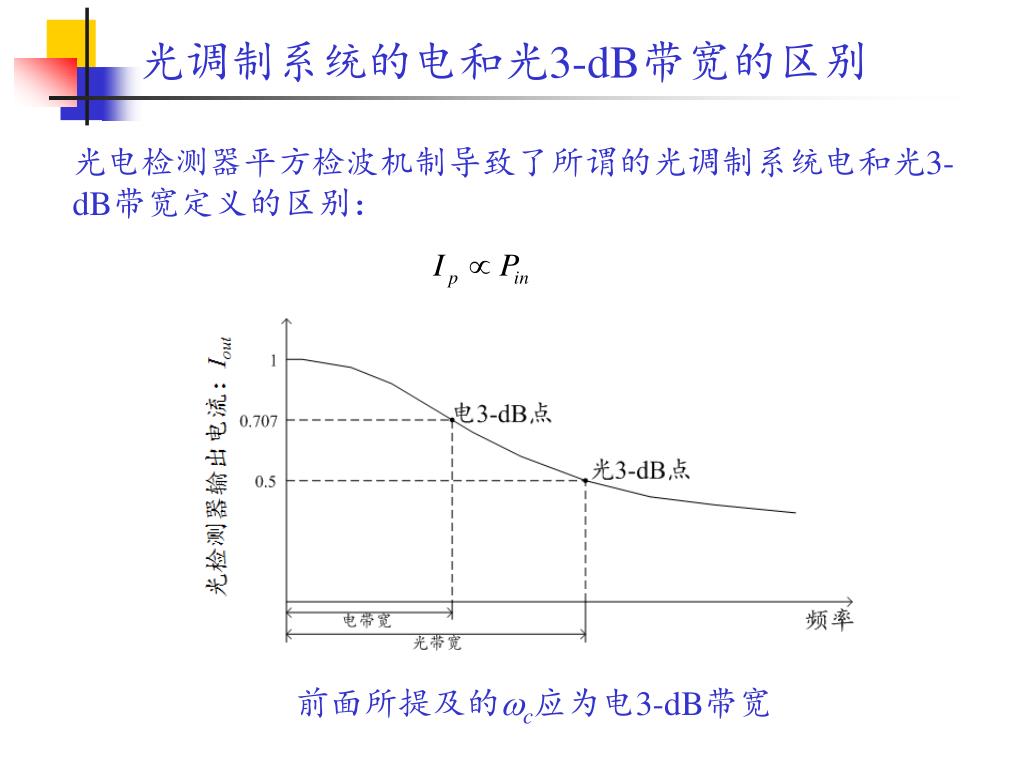

光调制系统的电和光3-dB带宽的区别 光电检测器平方检波机制导致了所谓的光调制系统电和光3-dB带宽定义的区别: 前面所提及的wc应为电3-dB带宽

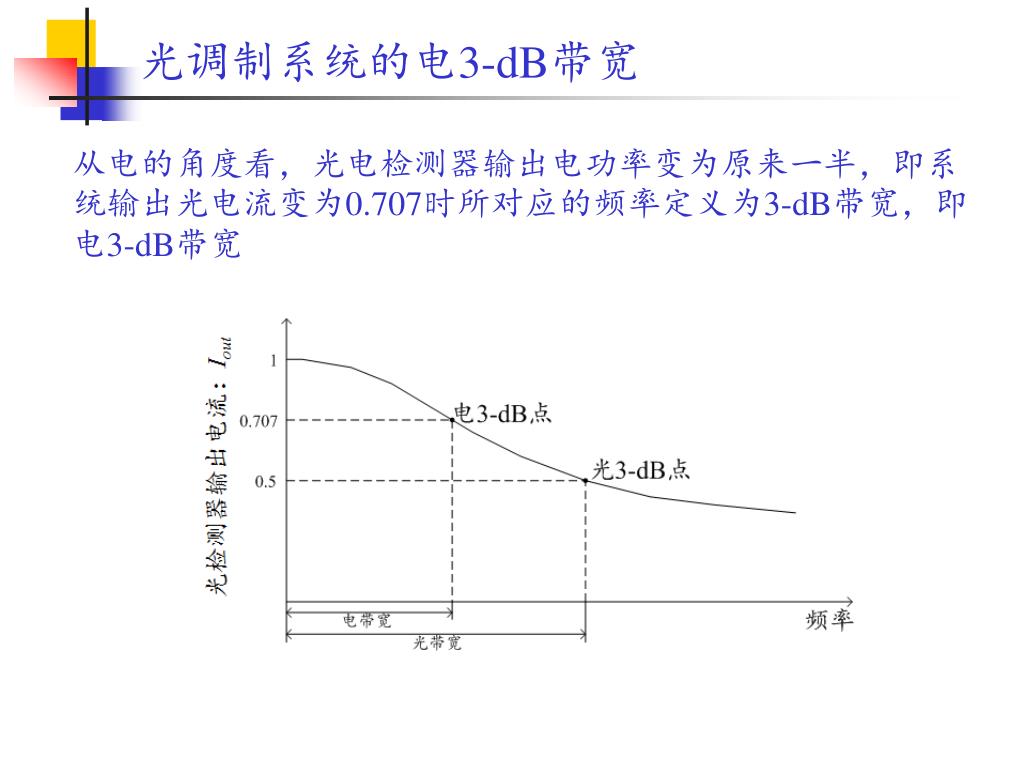

光调制系统的电3-dB带宽 从电的角度看,光电检测器输出电功率变为原来一半,即系统输出光电流变为0.707时所对应的频率定义为3-dB带宽,即电3-dB带宽

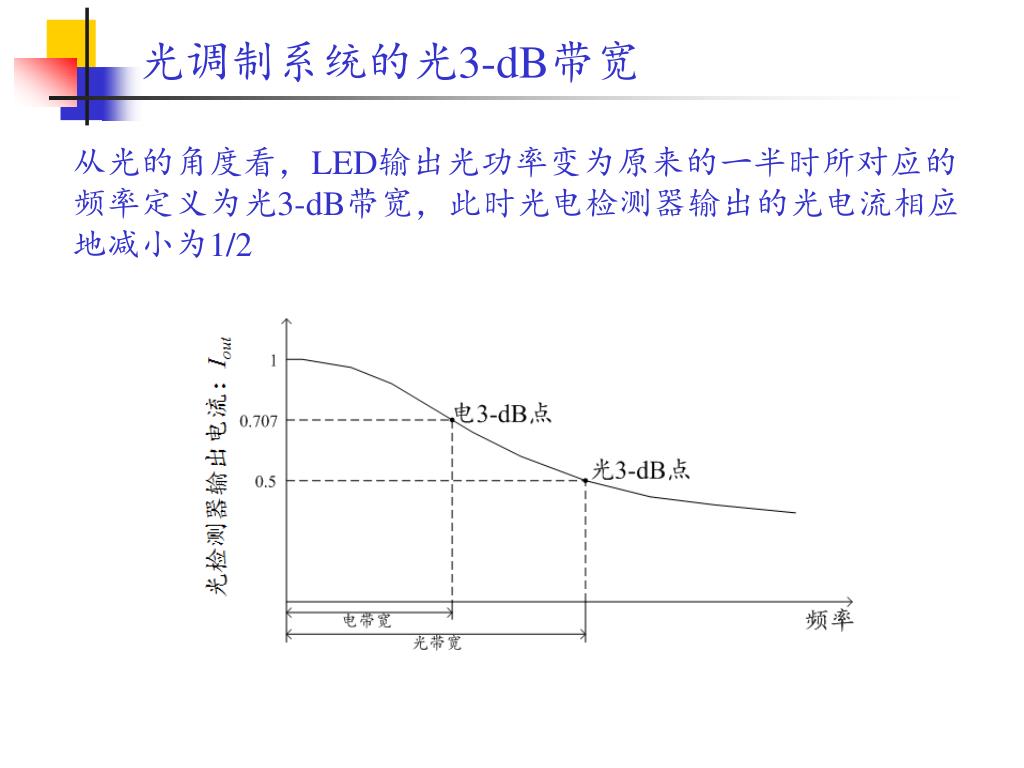

光调制系统的光3-dB带宽 从光的角度看,LED输出光功率变为原来的一半时所对应的频率定义为光3-dB带宽,此时光电检测器输出的光电流相应地减小为1/2

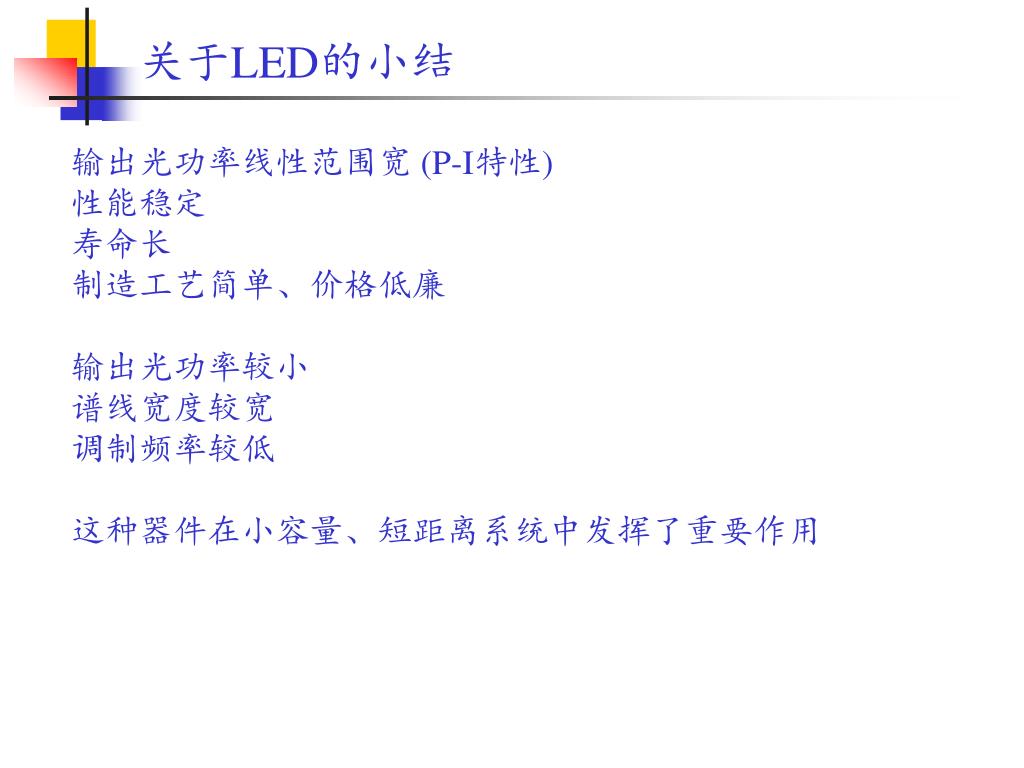

关于LED的小结 输出光功率线性范围宽 (P-I特性) 性能稳定 寿命长 制造工艺简单、价格低廉 输出光功率较小 谱线宽度较宽 调制频率较低 这种器件在小容量、短距离系统中发挥了重要作用
主要内容 半导体物理简介 发光二极管 (LED) 半导体激光器 (LD)

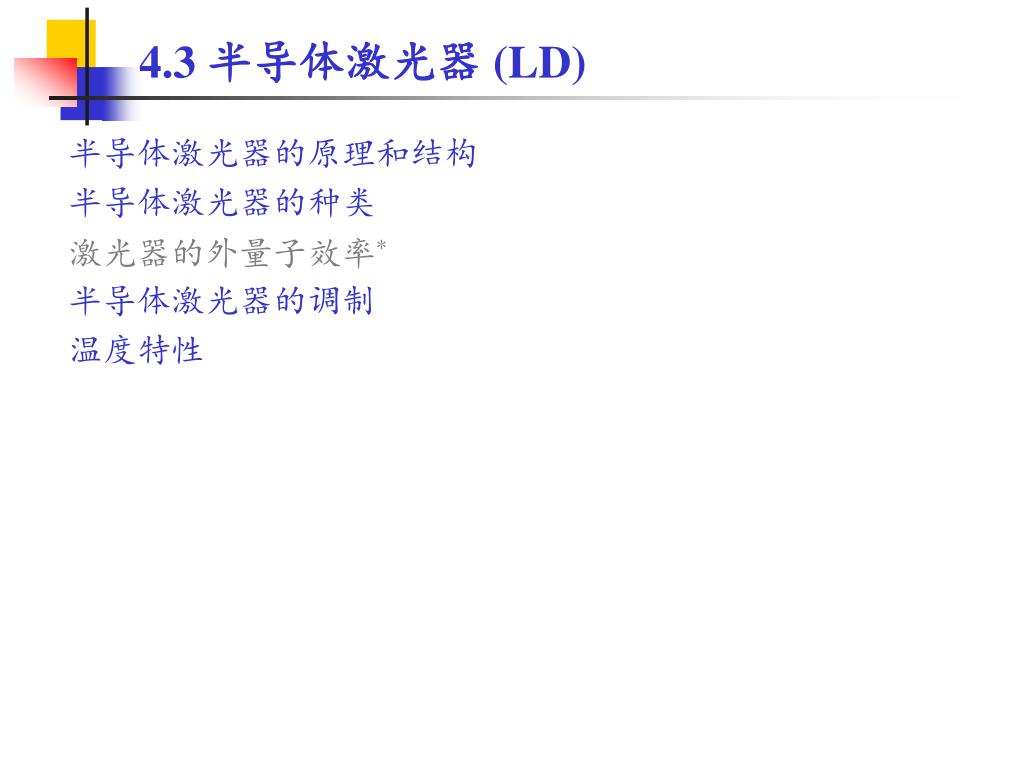

4.3 半导体激光器 (LD) 半导体激光器的原理和结构 半导体激光器的种类 激光器的外量子效率* 半导体激光器的调制 温度特性

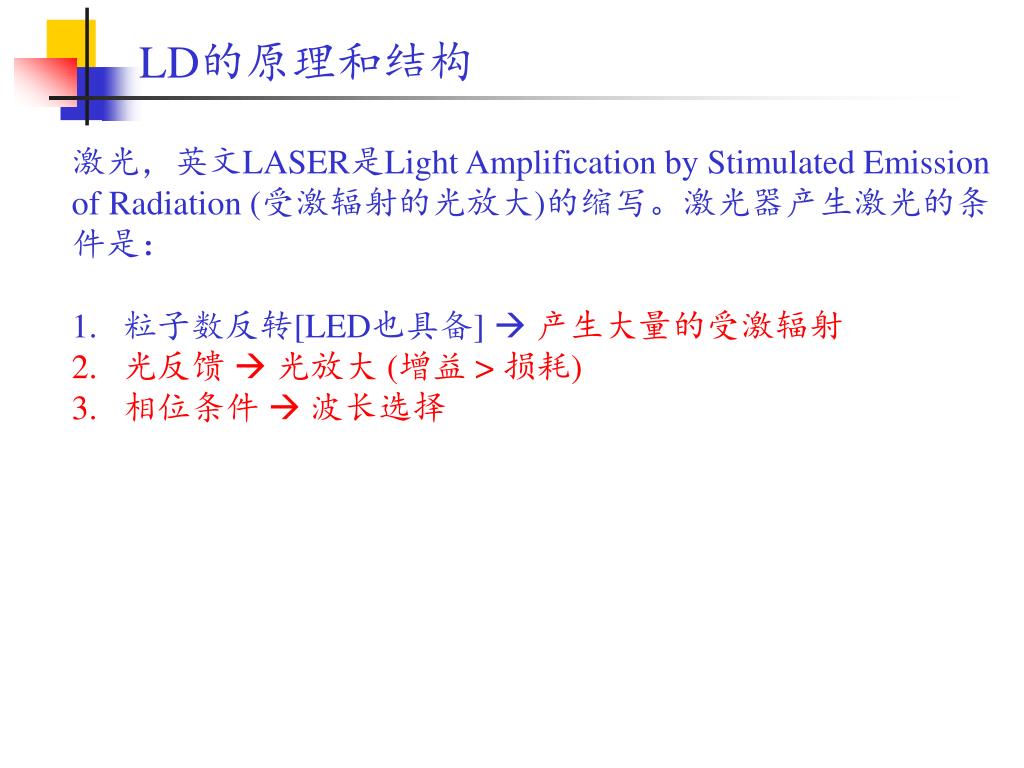

LD的原理和结构 • 激光,英文LASER是Light Amplification by Stimulated Emission • of Radiation (受激辐射的光放大)的缩写。激光器产生激光的条 • 件是: • 粒子数反转[LED也具备] 产生大量的受激辐射 • 光反馈 光放大 (增益 > 损耗) • 相位条件 波长选择

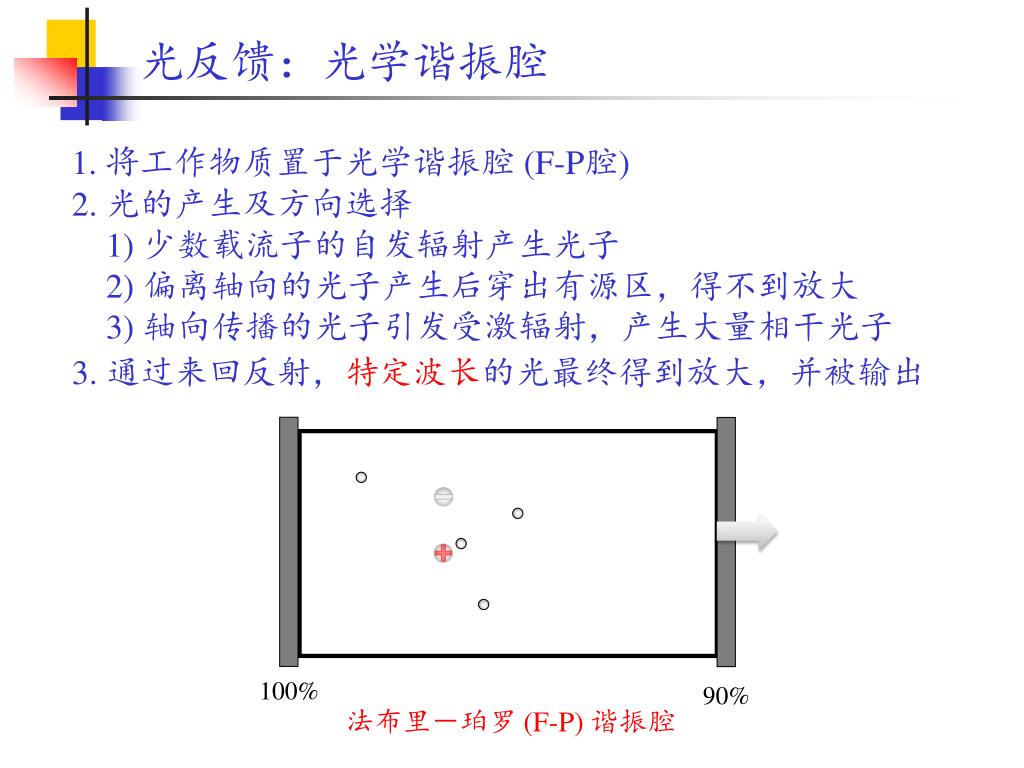

光反馈:光学谐振腔 1. 将工作物质置于光学谐振腔 (F-P腔) 2. 光的产生及方向选择 1) 少数载流子的自发辐射产生光子 2) 偏离轴向的光子产生后穿出有源区,得不到放大 3) 轴向传播的光子引发受激辐射,产生大量相干光子 3. 通过来回反射,特定波长的光最终得到放大,并被输出 100% 90% 法布里-珀罗 (F-P) 谐振腔

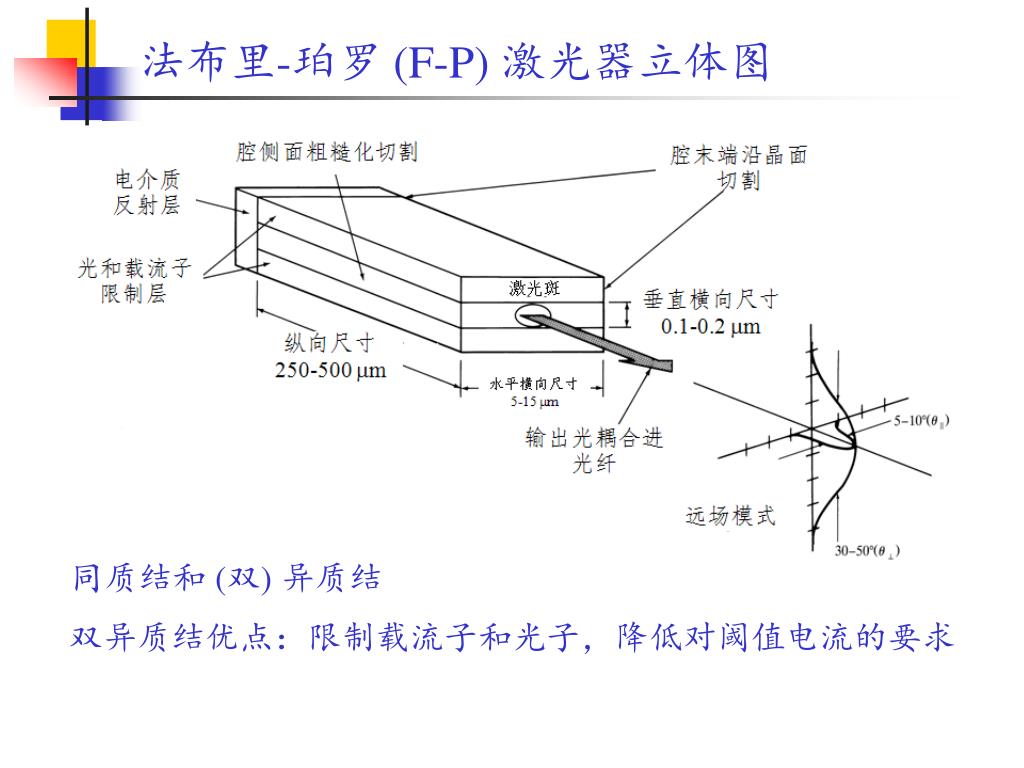

法布里-珀罗 (F-P) 激光器立体图 同质结和 (双) 异质结 双异质结优点:限制载流子和光子,降低对阈值电流的要求

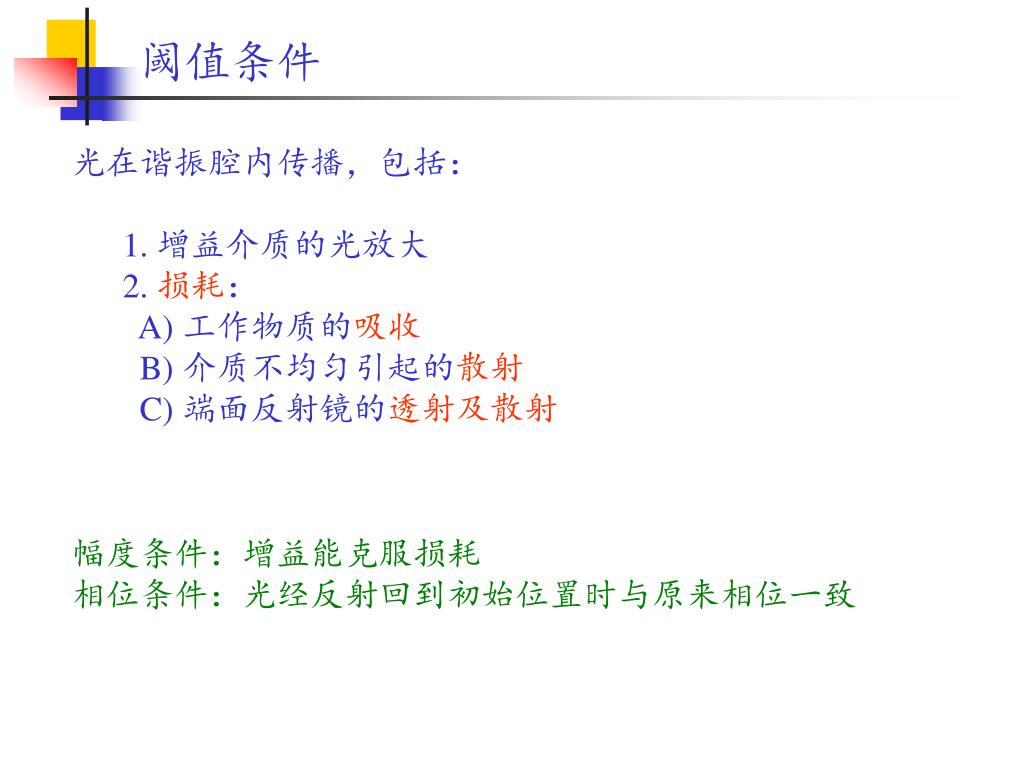

阈值条件 • 光在谐振腔内传播,包括: • 1. 增益介质的光放大 • 2. 损耗: • A) 工作物质的吸收 • B) 介质不均匀引起的散射 • C) 端面反射镜的透射及散射 幅度条件:增益能克服损耗 相位条件:光经反射回到初始位置时与原来相位一致

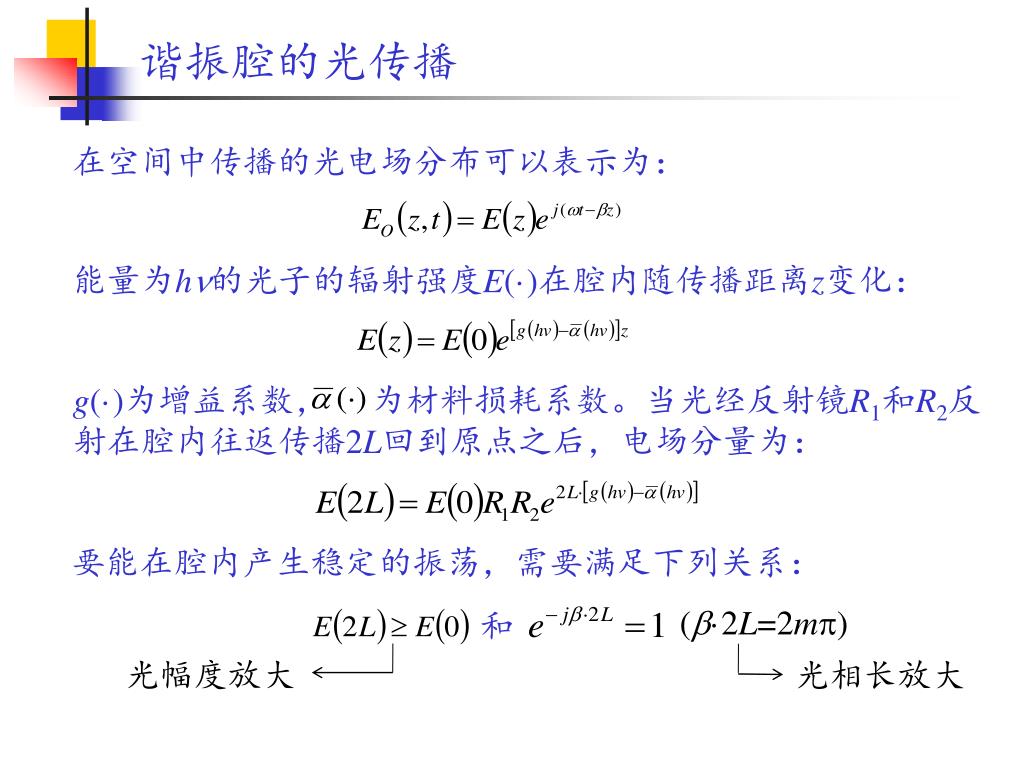

谐振腔的光传播 在空间中传播的光电场分布可以表示为: 能量为hn的光子的辐射强度E(·)在腔内随传播距离z变化: g(·)为增益系数, 为材料损耗系数。当光经反射镜R1和R2反射在腔内往返传播2L回到原点之后,电场分量为: 要能在腔内产生稳定的振荡,需要满足下列关系: (b·2L=2mp) 和 光幅度放大 光相长放大

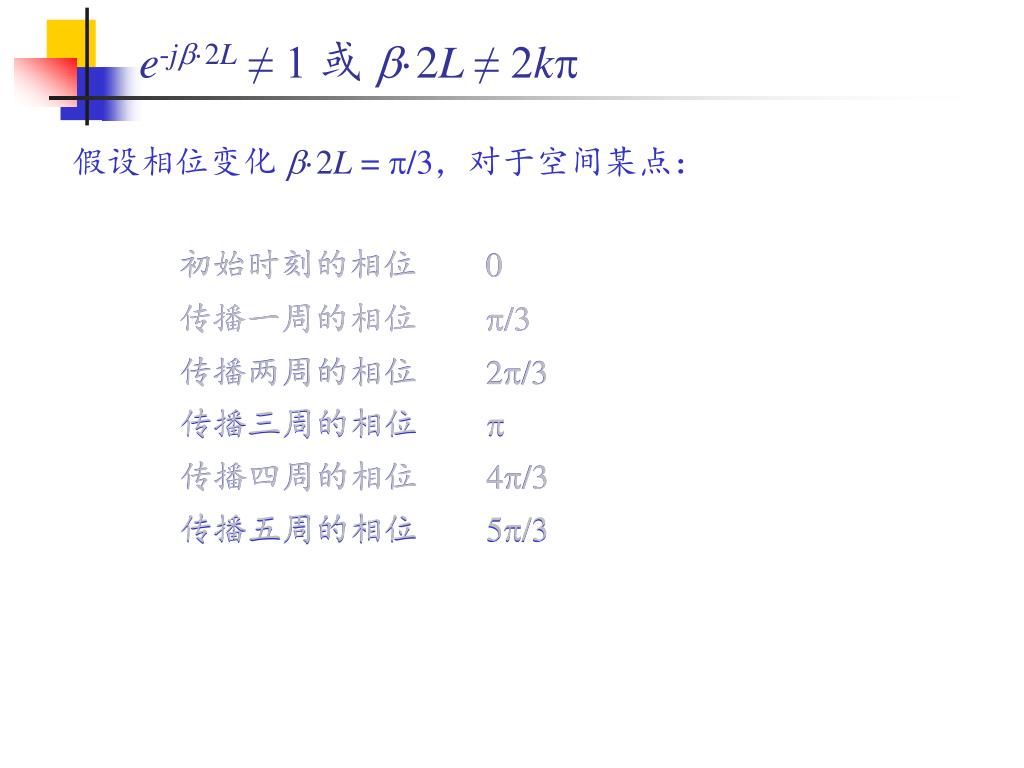

e-jb·2L ≠ 1 或 b·2L ≠ 2kp 假设相位变化b·2L= p/3,对于空间某点: 初始时刻的相位 0 初始时刻的相位 0 传播一周的相位p/3 传播一周的相位p/3 传播两周的相位 2p/3 传播两周的相位 2p/3 传播三周的相位p 传播三周的相位p 传播四周的相位 4p/3 传播四周的相位 4p/3 传播五周的相位 5p/3 传播五周的相位 5p/3
