  1. Многозональная система КХ6!!!

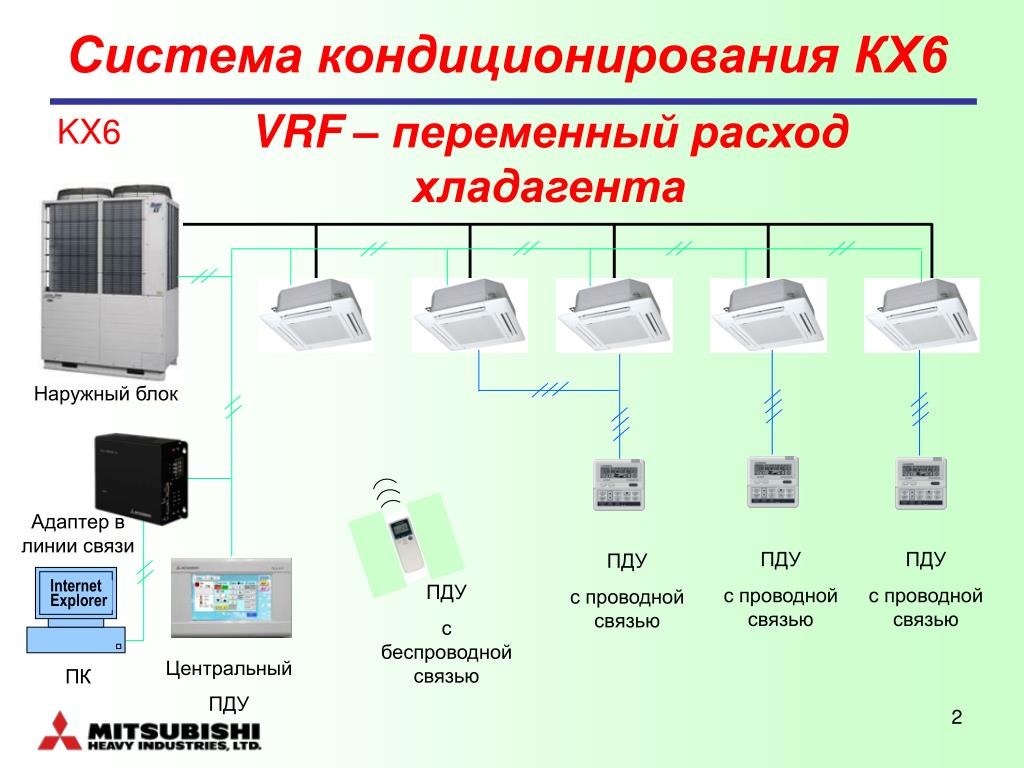

  2. KX6 Internet Explorer Система кондиционирования КХ6 VRF – переменный расход хладагента Наружный блок Адаптер в линии связи ПДУ с проводной связью ПДУ с проводной связью ПДУ с проводной связью ПДУ с беспроводной связью Центральный ПДУ ПК

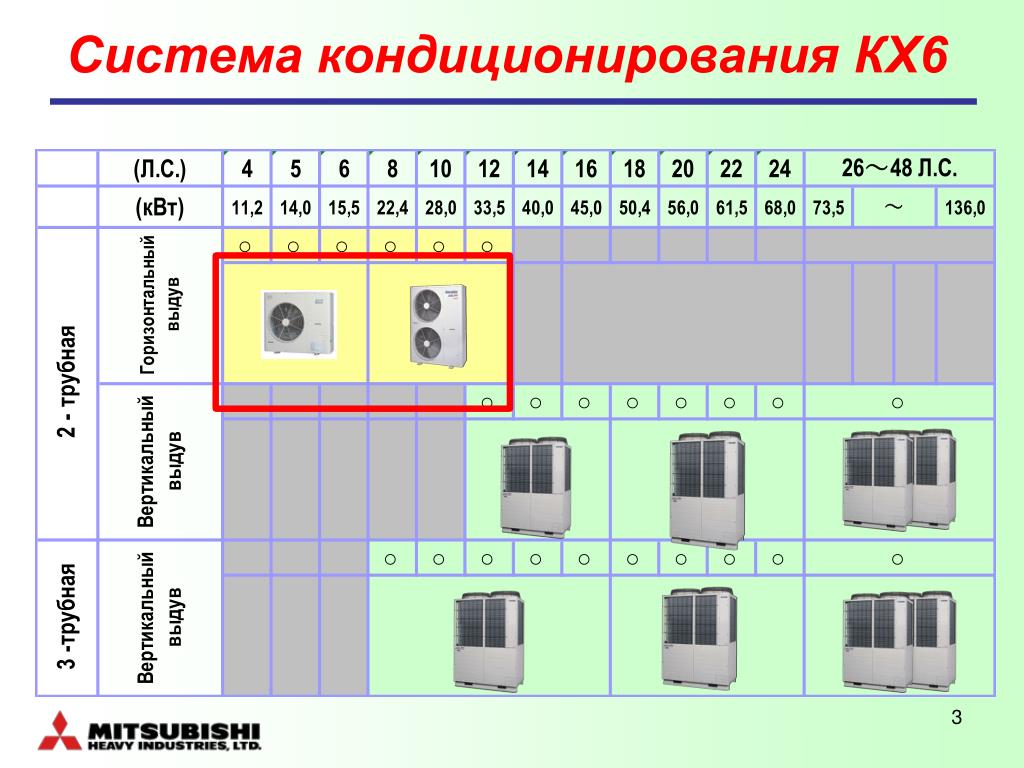

  3. Система кондиционирования КХ6

  4. Система кондиционирования КХ6 Наружный блок мощностью 4, 5, 6 НР Мощность охлаждения – 11,2; 14; 15,5 кВт Коэффициент загрузки – 150% Длина магистралей - до 100 метров Компактный наружный блок

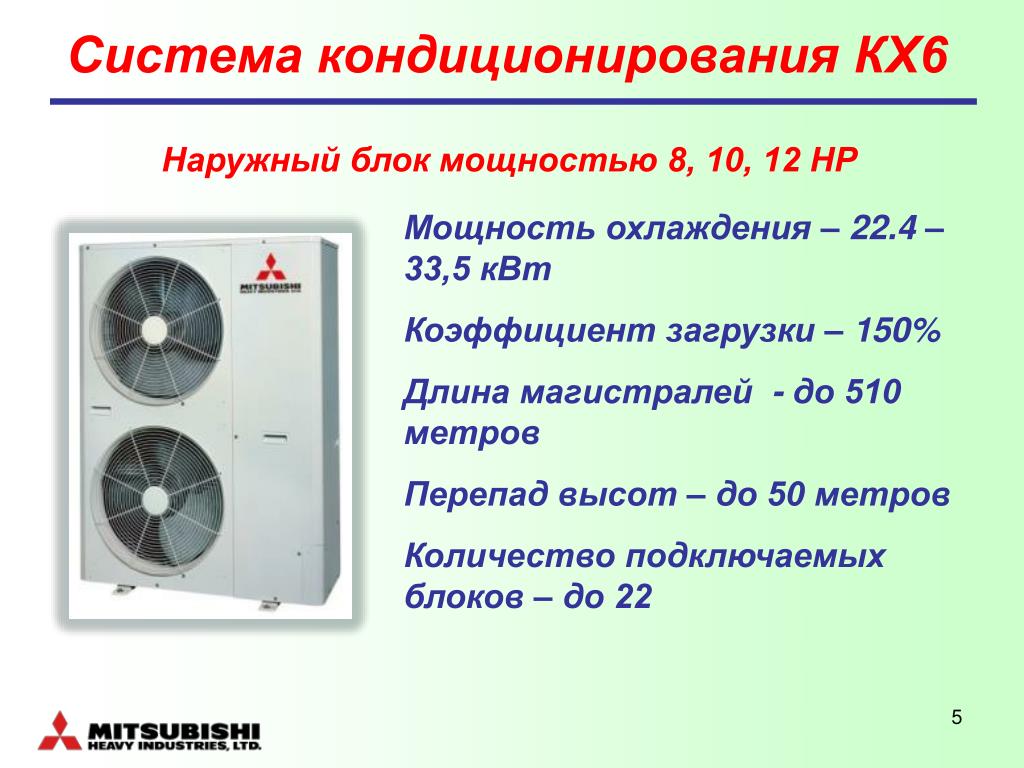

  5. Система кондиционирования КХ6 Наружный блок мощностью 8, 10, 12 НР Мощность охлаждения – 22.4 – 33,5 кВт Коэффициент загрузки – 150% Длина магистралей - до 510 метров Перепад высот – до 50 метров Количество подключаемых блоков – до 22

  6. Система кондиционирования КХ6 Наружный блок мощностью 8, 10, 12 НР Наружный блок намного компактнее

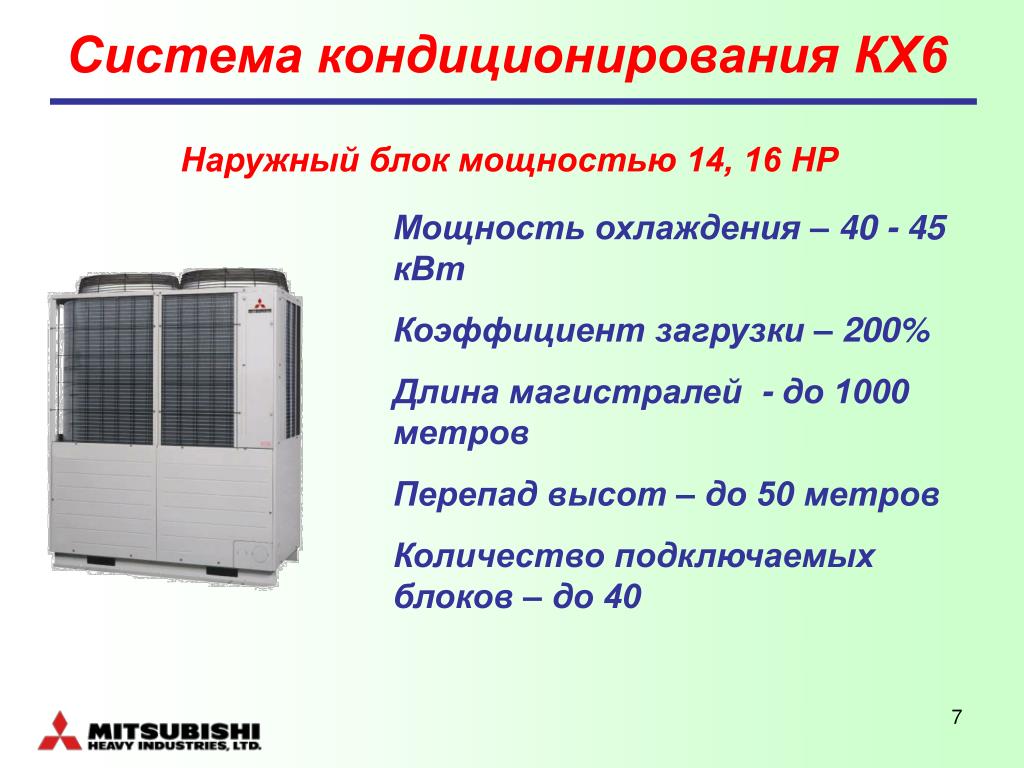

  7. Система кондиционирования КХ6 Наружный блок мощностью 14, 16 НР Мощность охлаждения – 40 - 45 кВт Коэффициент загрузки – 200% Длина магистралей - до 1000 метров Перепад высот – до 50 метров Количество подключаемых блоков – до 40

  8. Система кондиционирования КХ6 Наружный блок мощностью 18, 20, 22, 24 НР Мощность охлаждения – 50 - 68 кВт Коэффициент загрузки – 160% Длина магистралей - до 1000 метров Перепад высот – до 50 метров Количество подключаемых блоков – до 49

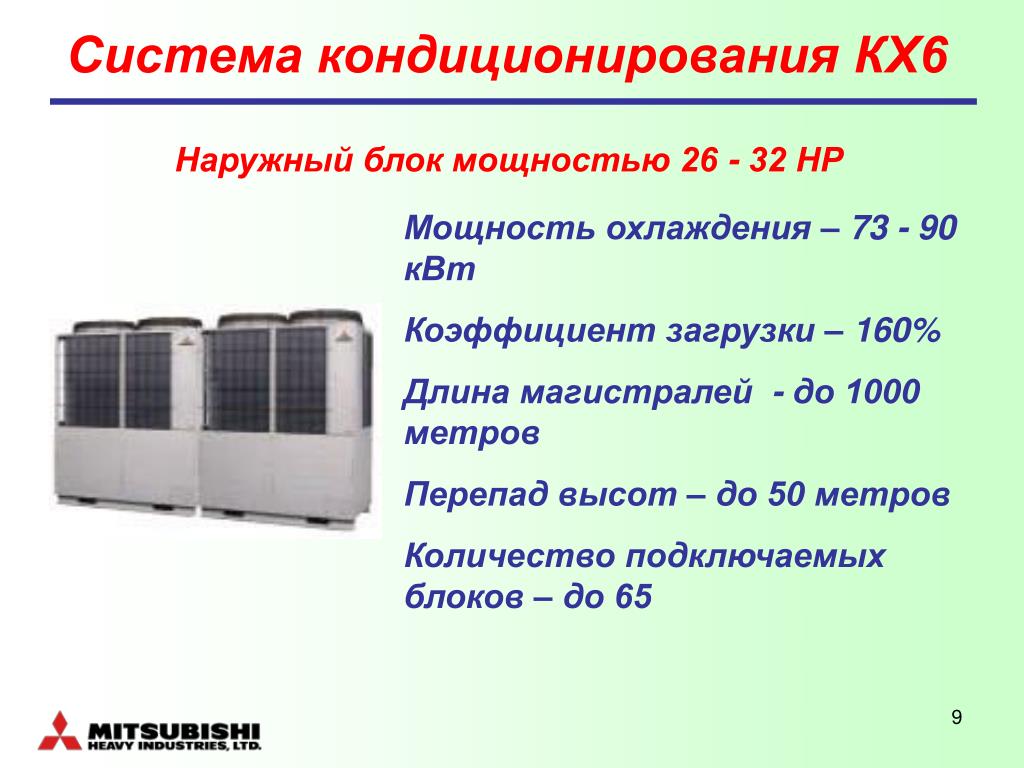

  9. Система кондиционирования КХ6 Наружный блок мощностью 26 - 32 НР Мощность охлаждения – 73 - 90 кВт Коэффициент загрузки – 160% Длина магистралей - до 1000 метров Перепад высот – до 50 метров Количество подключаемых блоков – до 65

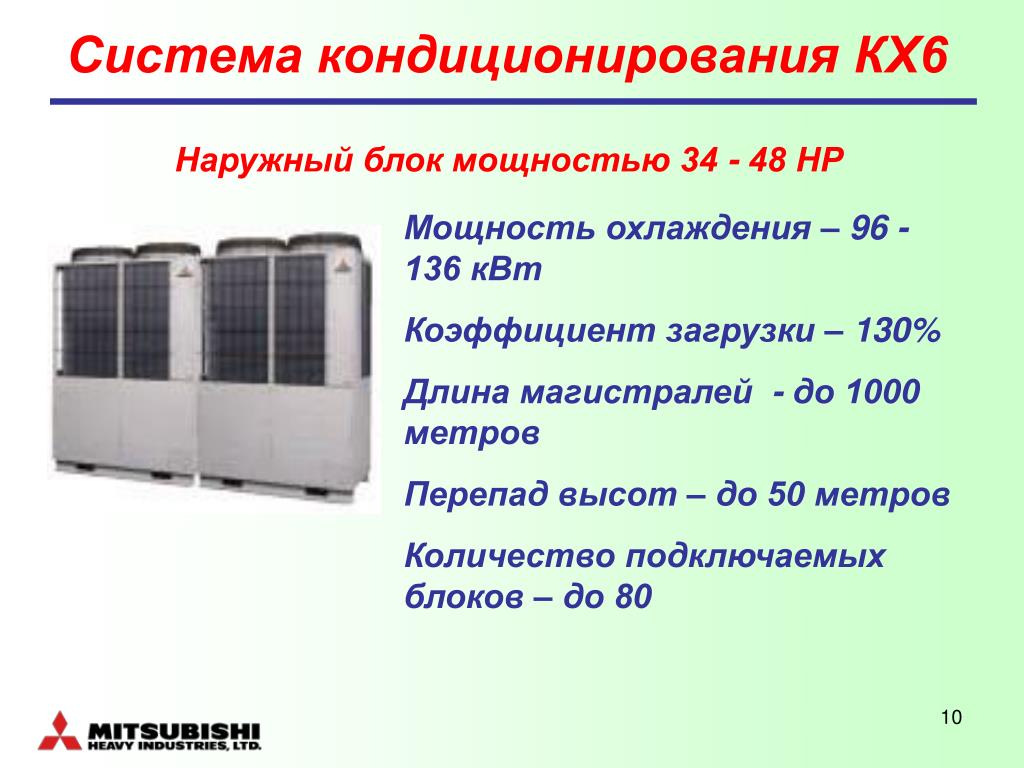

  10. Система кондиционирования КХ6 Наружный блок мощностью 34 - 48 НР Мощность охлаждения – 96 - 136 кВт Коэффициент загрузки – 130% Длина магистралей - до 1000 метров Перепад высот – до 50 метров Количество подключаемых блоков – до 80

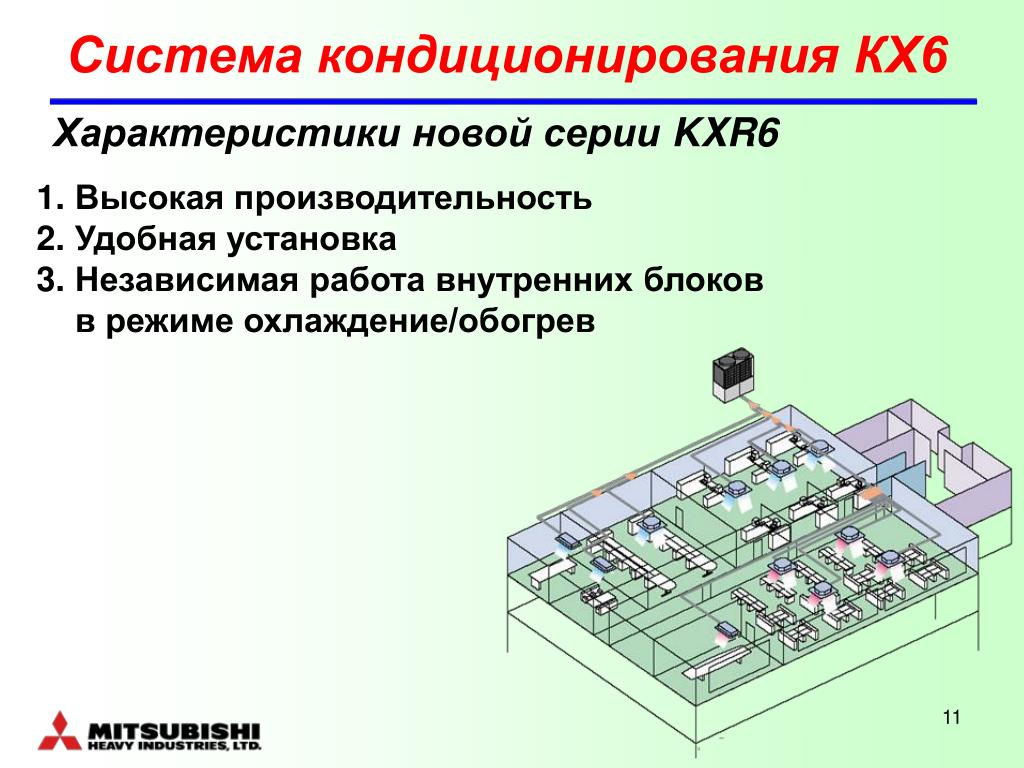

  11. Система кондиционирования КХ6 Характеристики новой серии KXR6 • Высокая производительность • Удобная установка • Независимая работа внутренних блоков в режиме охлаждение/обогрев

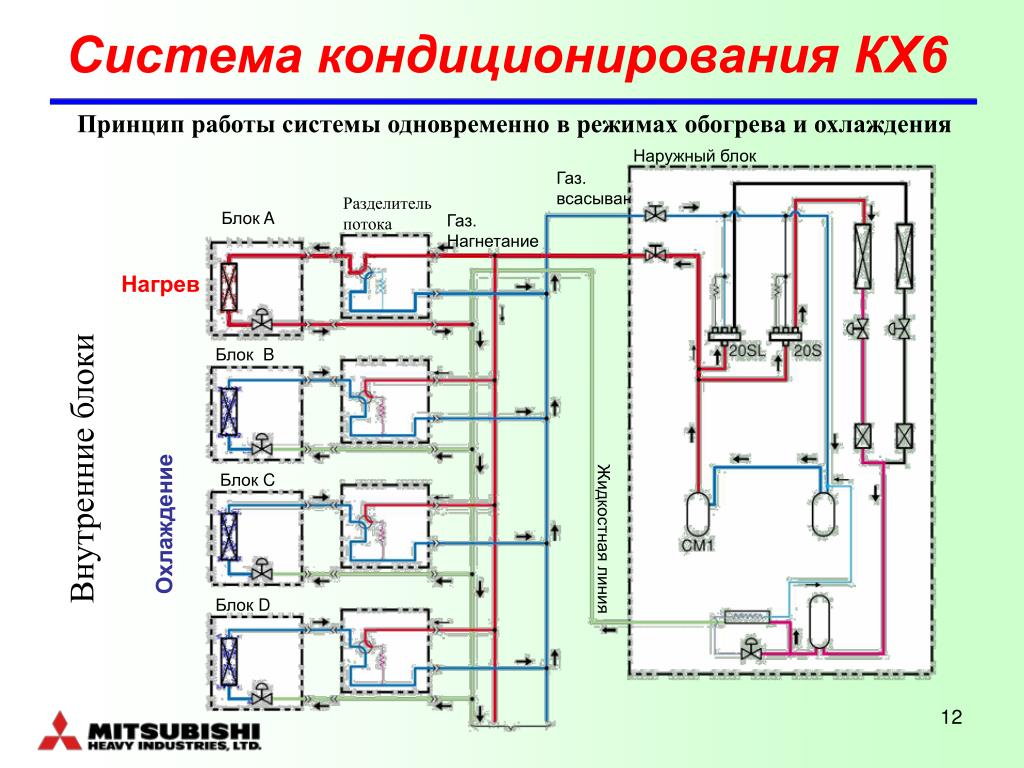

  12. Нагрев Система кондиционирования КХ6 Принцип работы системы одновременно в режимах обогрева и охлаждения Наружный блок Газ. всасывание Разделитель потока Блок A Газ. Нагнетание Внутренние блоки Блок B Охлаждение Блок C Жидкостная линия Аккумулятор Блок D

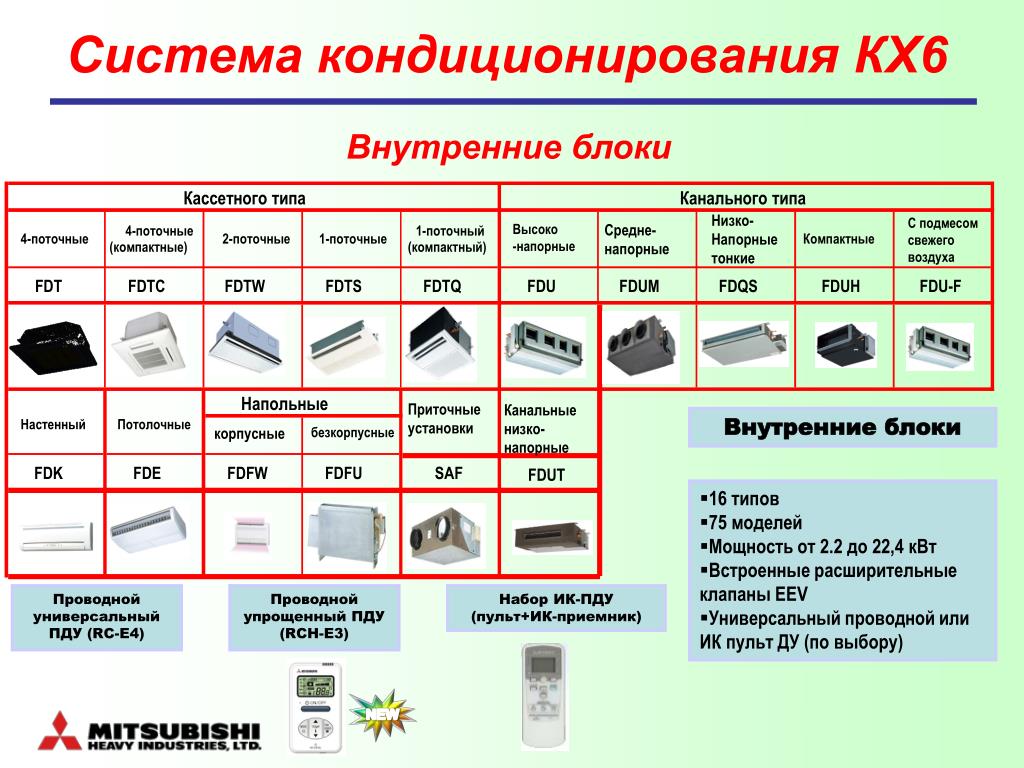

  13. Система кондиционирования КХ6 Внутренние блоки Кассетного типа Канального типа Низко- Напорные тонкие С подмесом свежего воздуха Высоко -напорные Средне- напорные 4-поточные 1-поточный 4-поточные 2-поточные 1-поточные Компактные (компактные) (компактный) FDT FDTC FDTW FDTS FDTQ FDU FDUM FDQS FDUH FDU-F Напольные Приточные установки Канальные низко- напорные Внутренние блоки Настенный Потолочные корпусные безкорпусные FDK FDE FDFW FDFU SAF FDUT • 16 типов • 75 моделей • Мощность от 2.2 до 22,4 кВт • Встроенные расширительные клапаны EEV • Универсальный проводной или ИК пульт ДУ (по выбору) Проводной универсальный ПДУ (RC-E4) Проводной упрощенный ПДУ (RCH-E3) Набор ИК-ПДУ (пульт+ИК-приемник) NEW

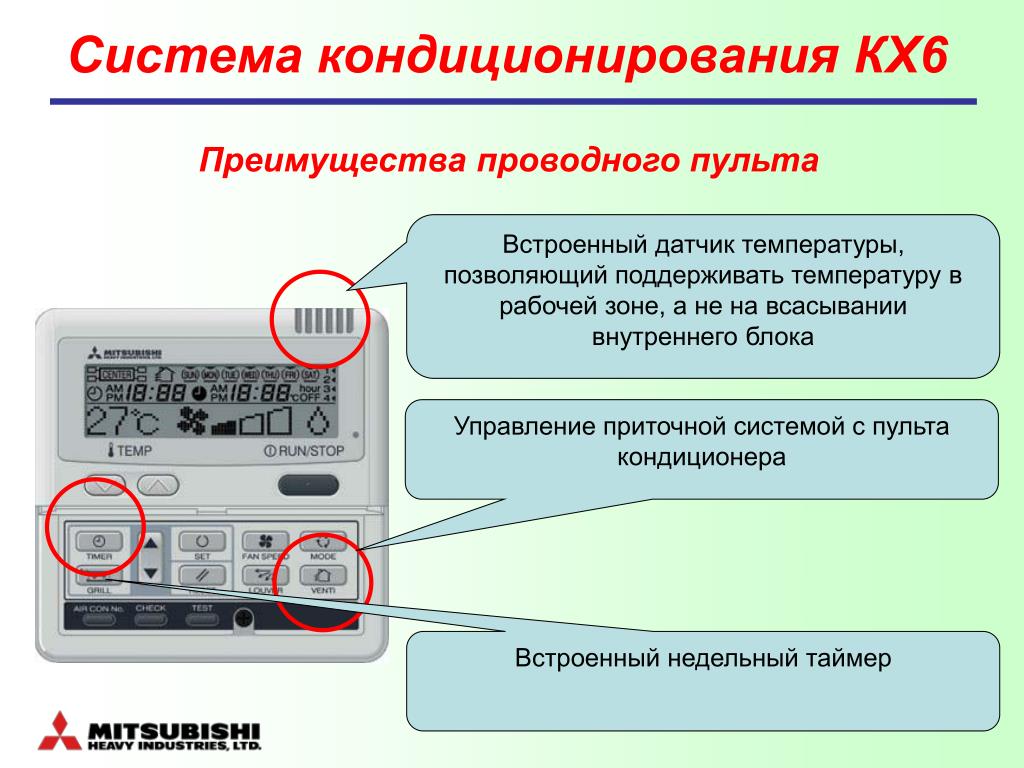

  14. Система кондиционирования КХ6 Преимущества проводного пульта Встроенный датчик температуры, позволяющий поддерживать температуру в рабочей зоне, а не на всасывании внутреннего блока Управление приточной системой с пульта кондиционера Встроенный недельный таймер

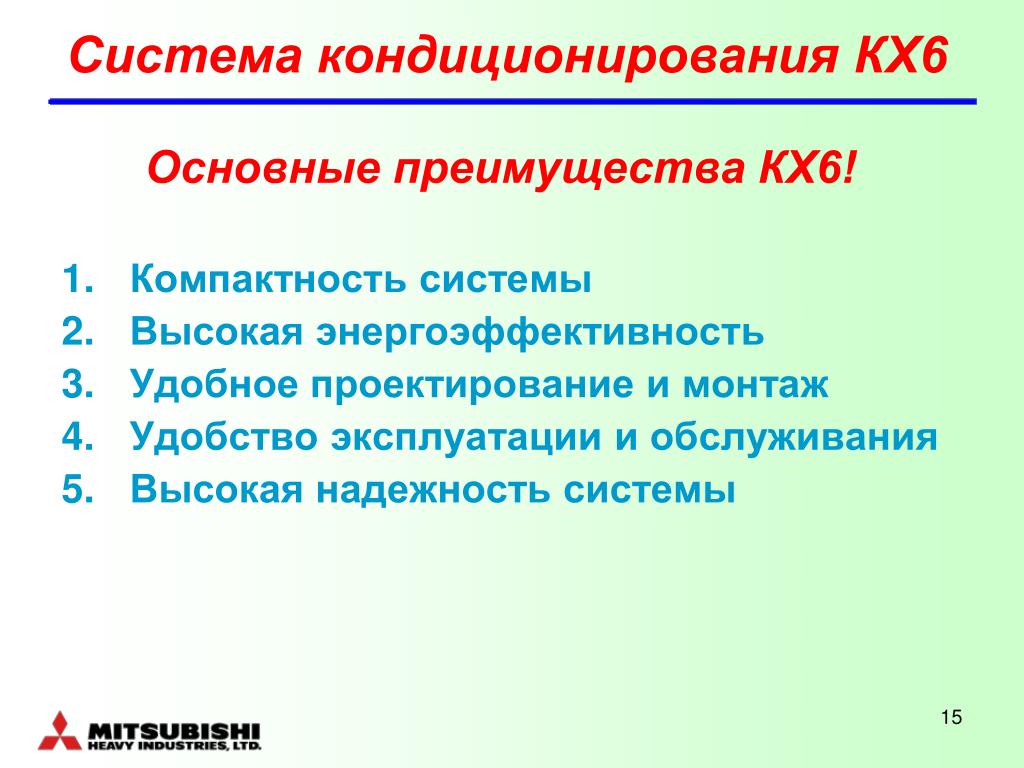

  15. Система кондиционирования КХ6 Основные преимущества КХ6! • Компактность системы • Высокая энергоэффективность • Удобное проектирование и монтаж • Удобство эксплуатации и обслуживания • Высокая надежность системы

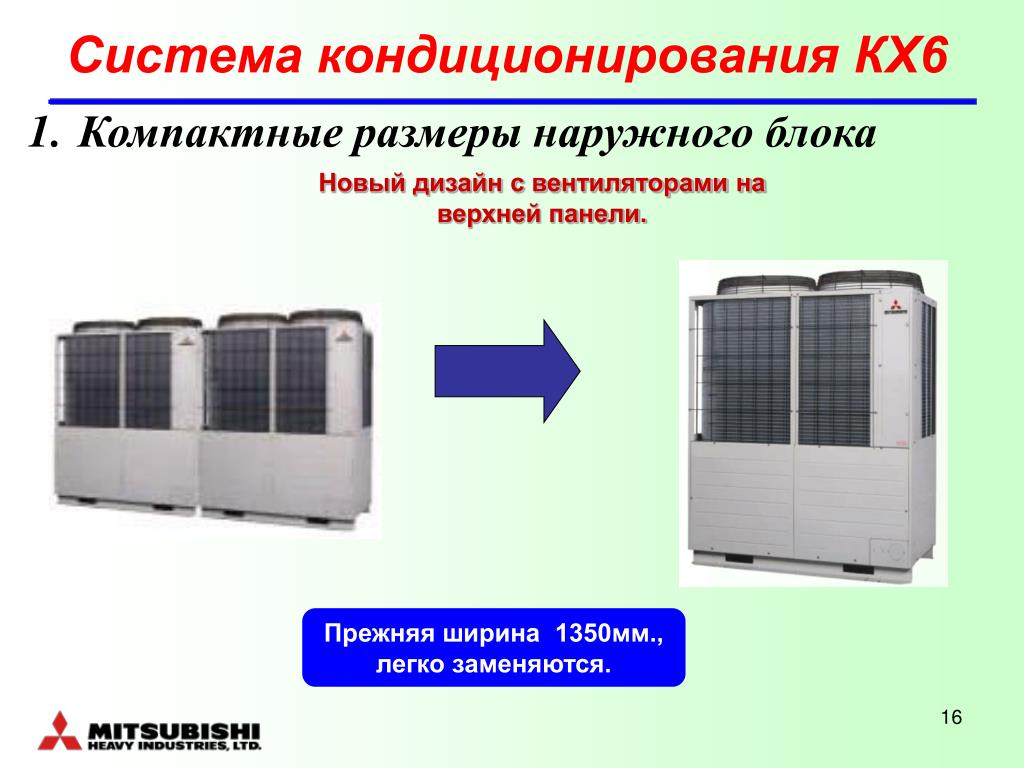

  16. Система кондиционирования КХ6 • Компактные размеры наружного блока Новый дизайн с вентиляторами на верхней панели. Прежняя ширина 1350мм., легко заменяются.

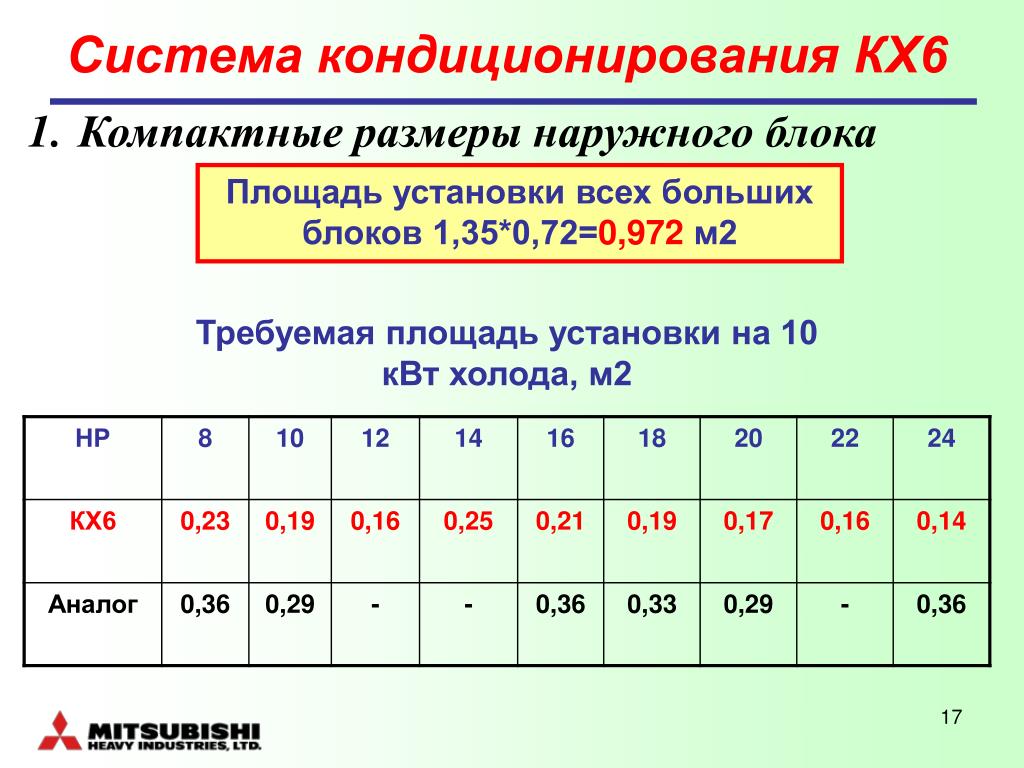

  17. Система кондиционирования КХ6 • Компактные размеры наружного блока Площадь установки всех больших блоков 1,35*0,72=0,972 м2 Требуемая площадь установки на 10 кВт холода, м2

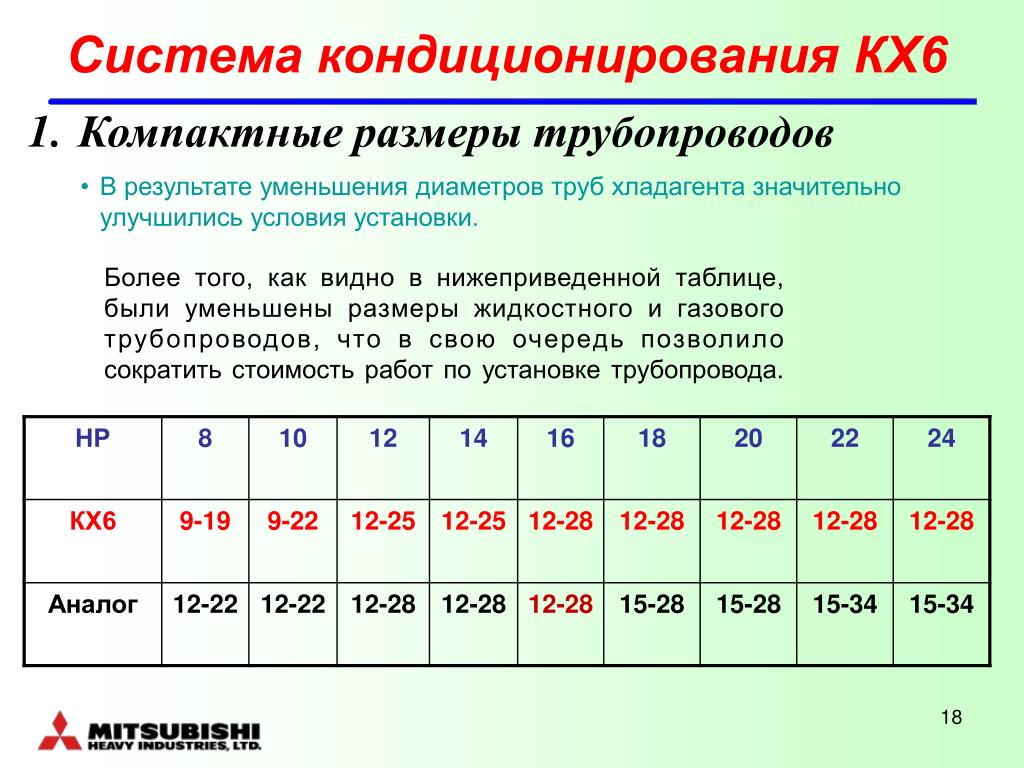

  18. Система кондиционирования КХ6 • Компактные размеры трубопроводов • В результате уменьшения диаметров труб хладагента значительно улучшились условия установки. Более того, как видно в нижеприведенной таблице, были уменьшены размеры жидкостного и газового трубопроводов, что в свою очередь позволило сократить стоимость работ по установке трубопровода.

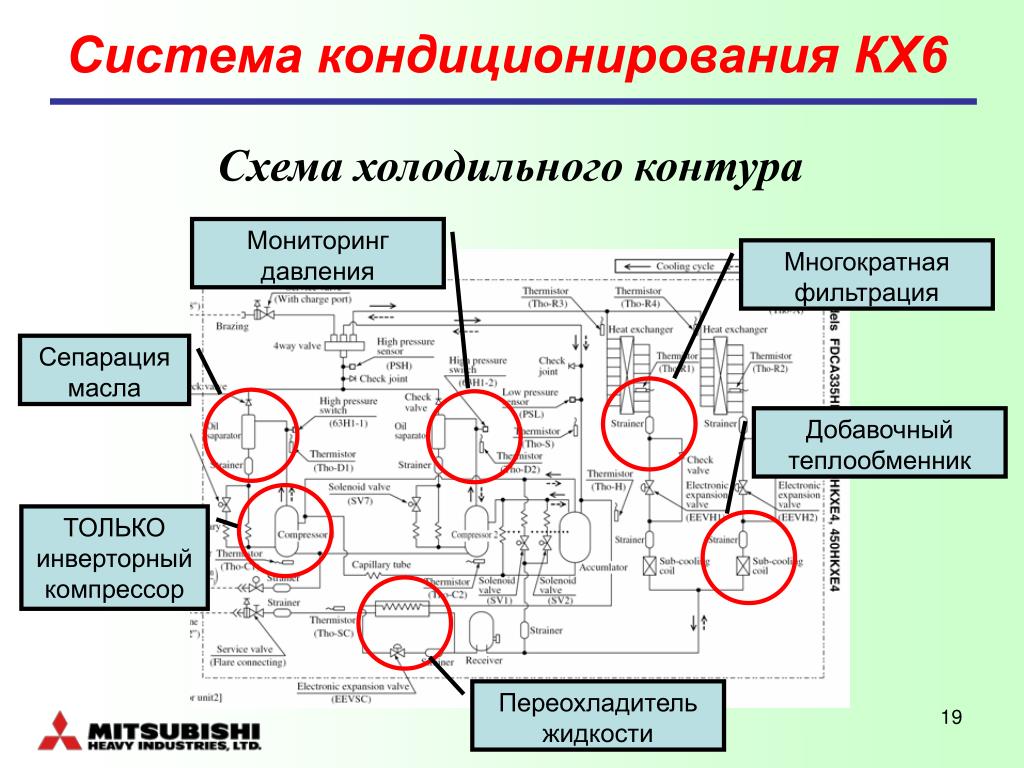

  19. Система кондиционирования КХ6 Схема холодильного контура Мониторинг давления Многократная фильтрация Сепарация масла Добавочный теплообменник ТОЛЬКО инверторный компрессор Переохладитель жидкости

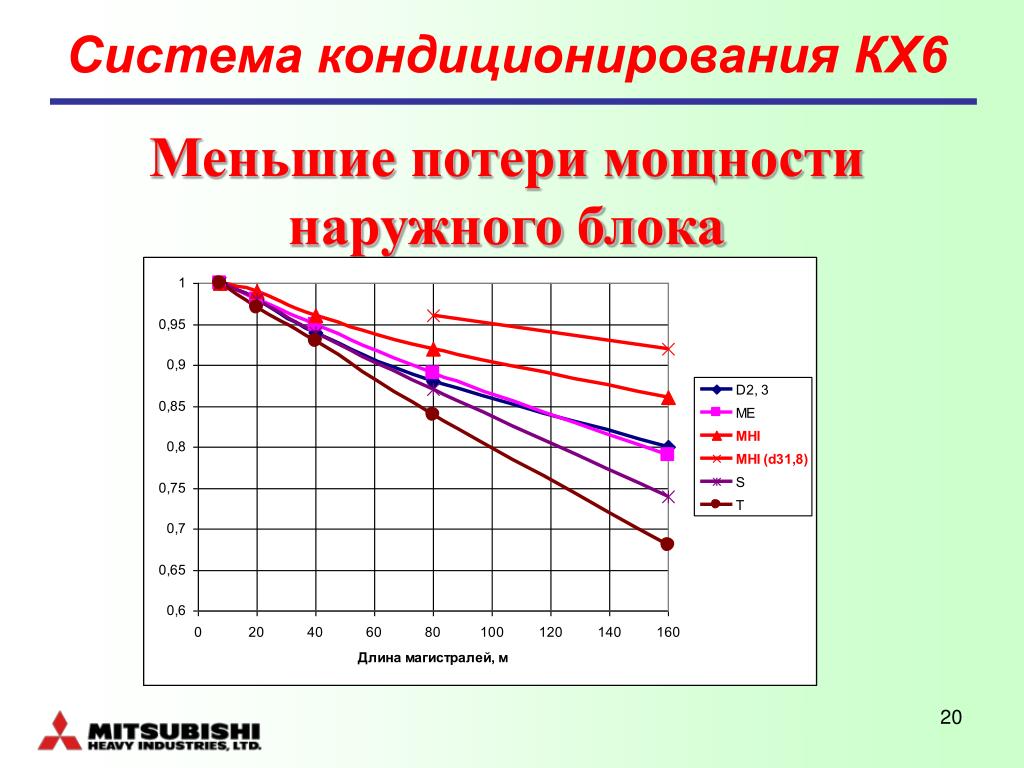

  20. Система кондиционирования КХ6 Меньшие потери мощности наружного блока

  21. Система кондиционирования КХ6 2. Достижение высокого COP Высокий холодильный коэффициент достигается благодаря: • Использованию инверторного компрессора с приводом постоянного тока • Улучшению характеристик теплообменника за счет изменения конструкции внешнего блока • Улучшенное управление расширительным клапаном за счет регулирования по давлению • Применению двигателя вентилятора постоянного тока инверторного типа

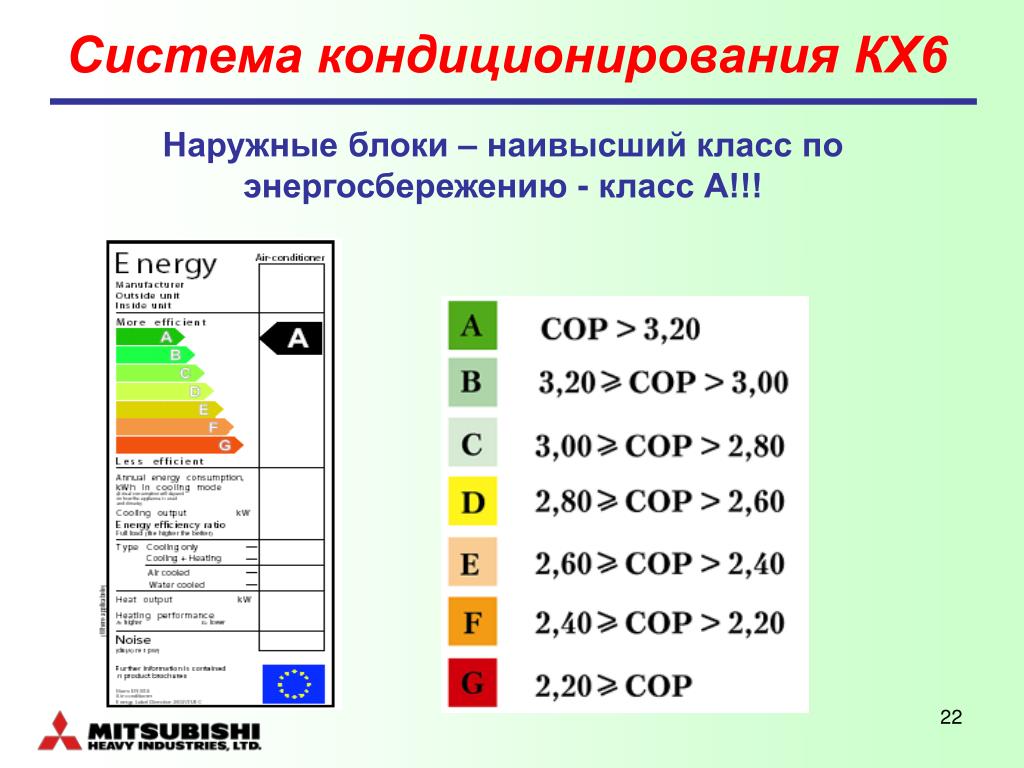

  22. Система кондиционирования КХ6 Наружные блоки – наивысший класс по энергосбережению - класс А!!!

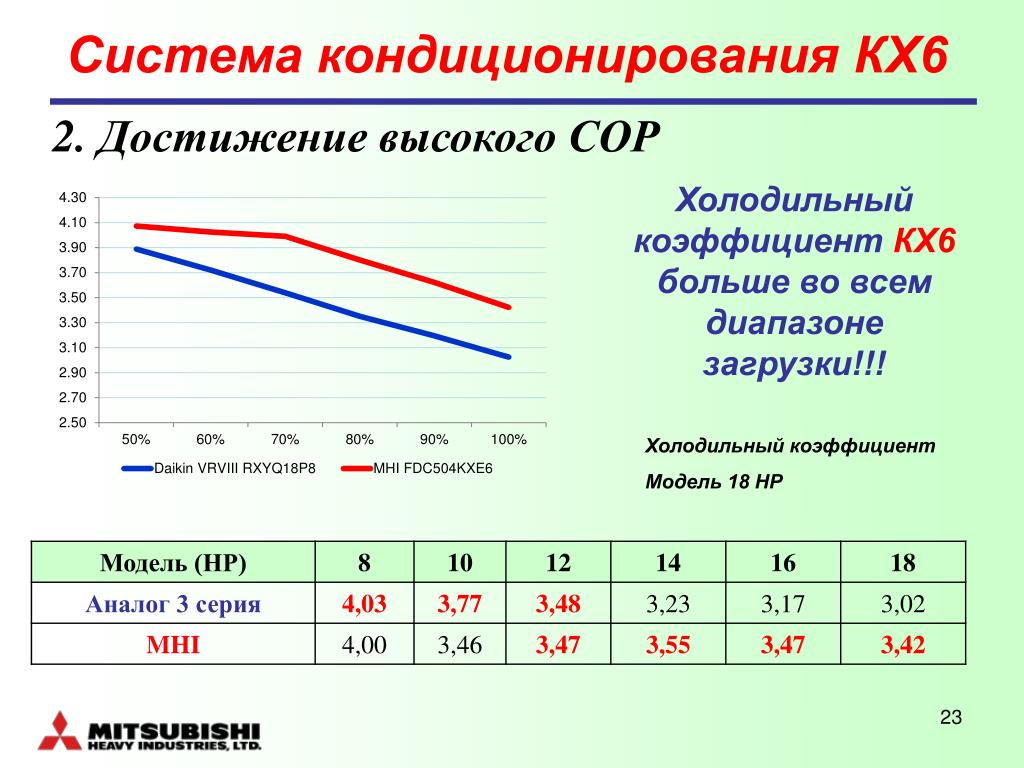

  23. Система кондиционирования КХ6 2. Достижение высокого COP Холодильный коэффициент КХ6 больше во всем диапазоне загрузки!!! Холодильный коэффициент Модель 18 НР

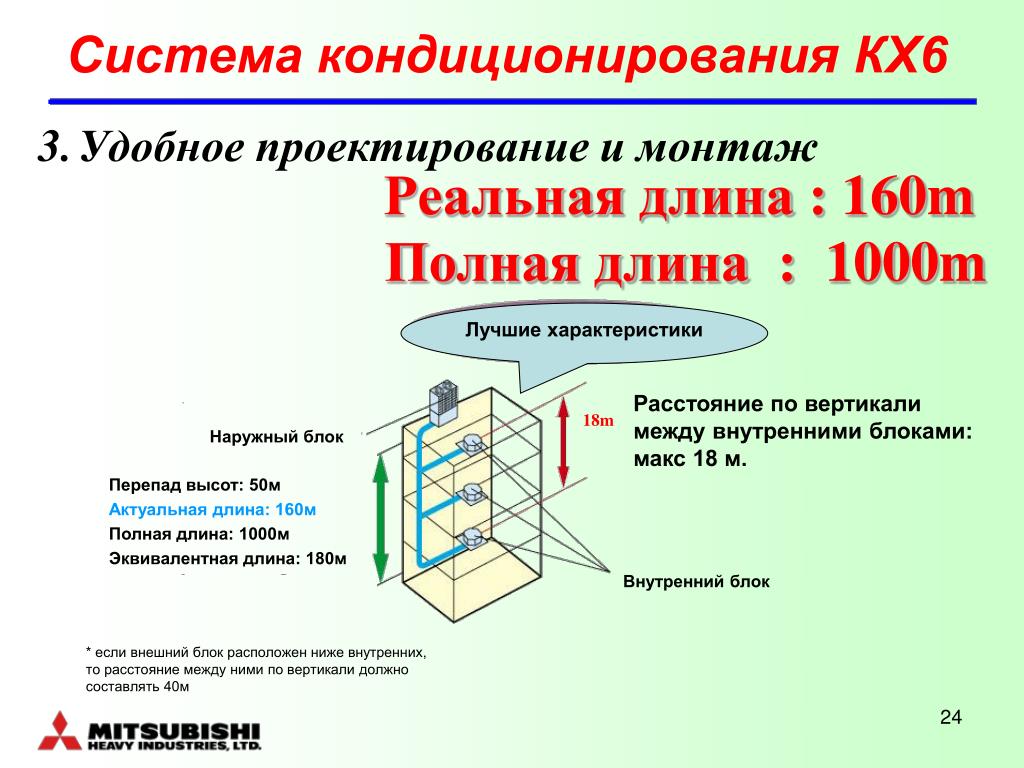

  24. Система кондиционирования КХ6 • Удобное проектирование и монтаж Реальная длина : 160m Полная длина : 1000m Лучшие характеристики Расстояние по вертикали между внутренними блоками: макс 18 м. 18m Наружный блок Перепад высот: 50м Актуальная длина: 160м Полная длина: 1000м Эквивалентная длина: 180м Внутренний блок * если внешний блок расположен ниже внутренних, то расстояние между ними по вертикали должно составлять 40м

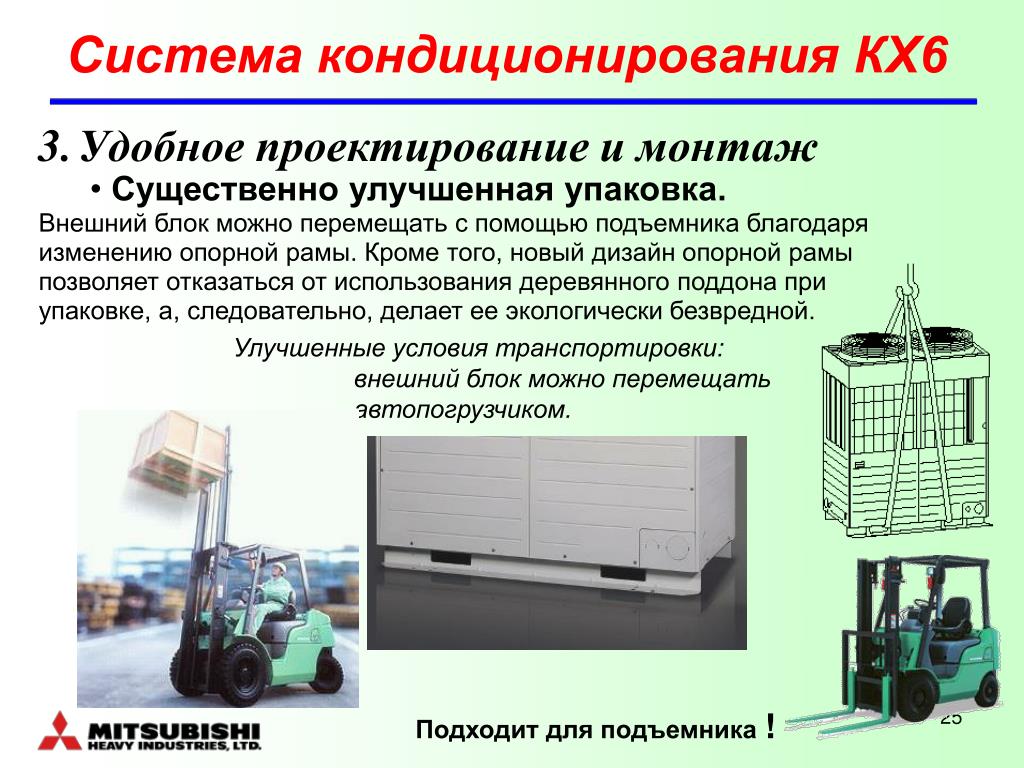

  25. Система кондиционирования КХ6 • Удобное проектирование и монтаж • Существенно улучшенная упаковка. • Внешний блок можно перемещать с помощью подъемника благодаря изменению опорной рамы. Кроме того, новый дизайн опорной рамы позволяет отказаться от использования деревянного поддона при упаковке, а, следовательно, делает ее экологически безвредной. Улучшенные условия транспортировки: внешний блок можно перемещать автопогрузчиком. Подходит для подъемника!

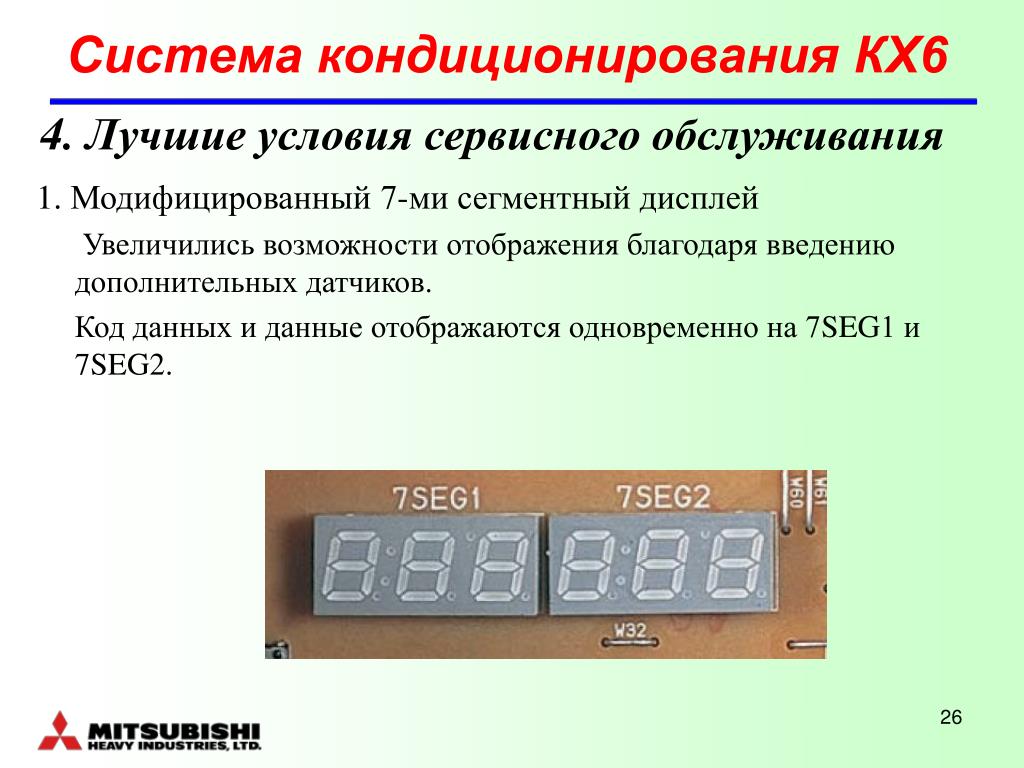

  26. Система кондиционирования КХ6 4. Лучшие условия сервисного обслуживания 1. Модифицированный 7-ми сегментный дисплей Увеличились возможности отображения благодаря введению дополнительных датчиков. Код данных и данные отображаются одновременно на 7SEG1 и 7SEG2.

  27. Система кондиционирования КХ6 4. Лучшие условия сервисного обслуживания 2. Благодаря разделению корпуса внешнего блока на машинный отсек и отсек вентилятора расход воздуха через теплообменник остается неизменным во время сервисного обслуживания даже при снятых панелях машинного отсека. Отсек вентилятора Машинный отсек Внешние блоки конкурирующий компании не разделяются на отсеки.

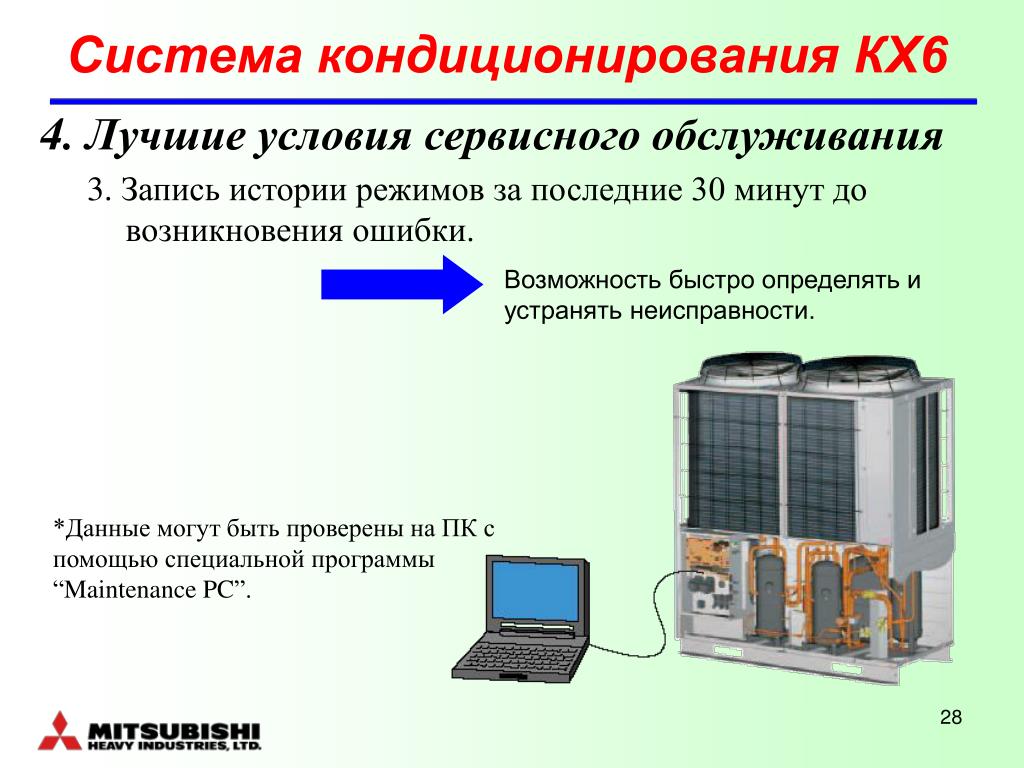

  28. Система кондиционирования КХ6 4. Лучшие условия сервисного обслуживания 3. Запись истории режимов за последние 30 минут до возникновения ошибки. Возможность быстро определять и устранять неисправности. *Данные могут быть проверены на ПК с помощью специальной программы “Maintenance PC”.

  29. Система кондиционирования КХ6 4. Большой период эксплуатации Работает при внешней температуре до -20˚С Работает в режиме обогрева при внешней температуре до -20˚С -15˚С у КХ2 -20°C

  30. Комбинированная модель Система кондиционирования КХ6 5. Высокая надежность системы • Использование 2 компрессоров инверторного типа (14/16/18/20/22/24 л.с.) • Более комфортные условия кондиционирования создаются за счет улучшения системы контроля мощности. Два компрессора инверторного тина позволяют выровнять рабочую мощность и предотвратить неравномерное распределение объема масла. Мощность Мощность Инвертор Инвертор Постоянная скорость Инвертор Инвертор Инвертор Требуемая нагрузка Требуемая нагрузка *Изменение режима работы компрессора У конкурирующих компаний – инверторный + не инверторный

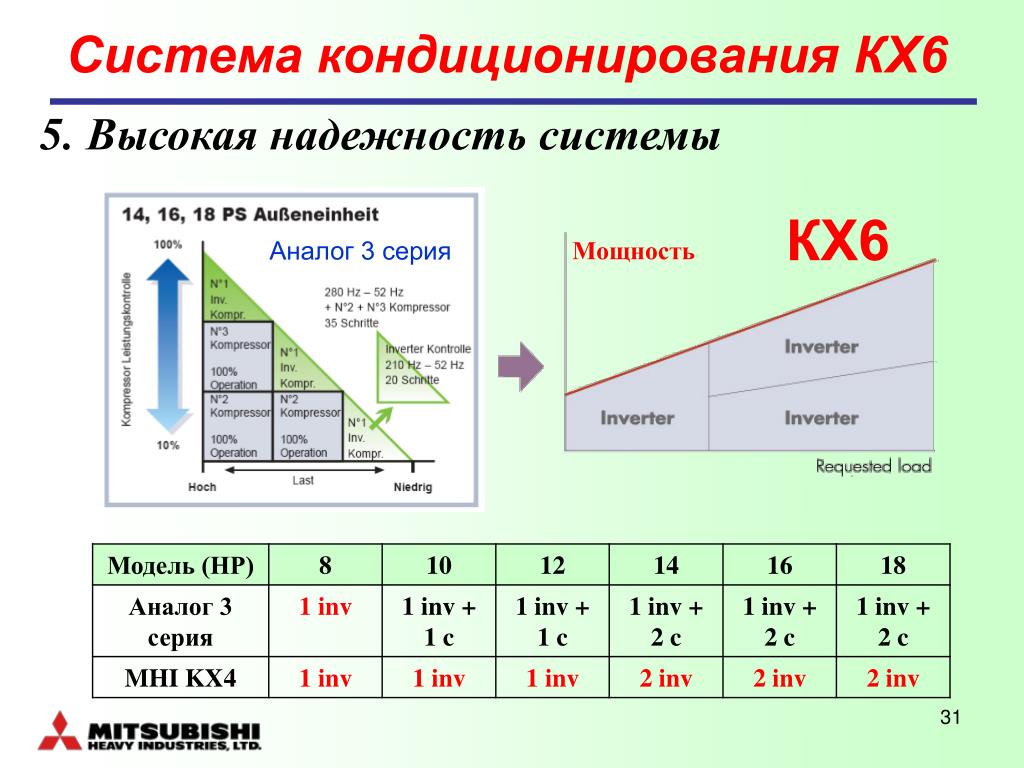

  31. Система кондиционирования КХ6 5. Высокая надежность системы КХ6 Аналог 3 серия Мощность

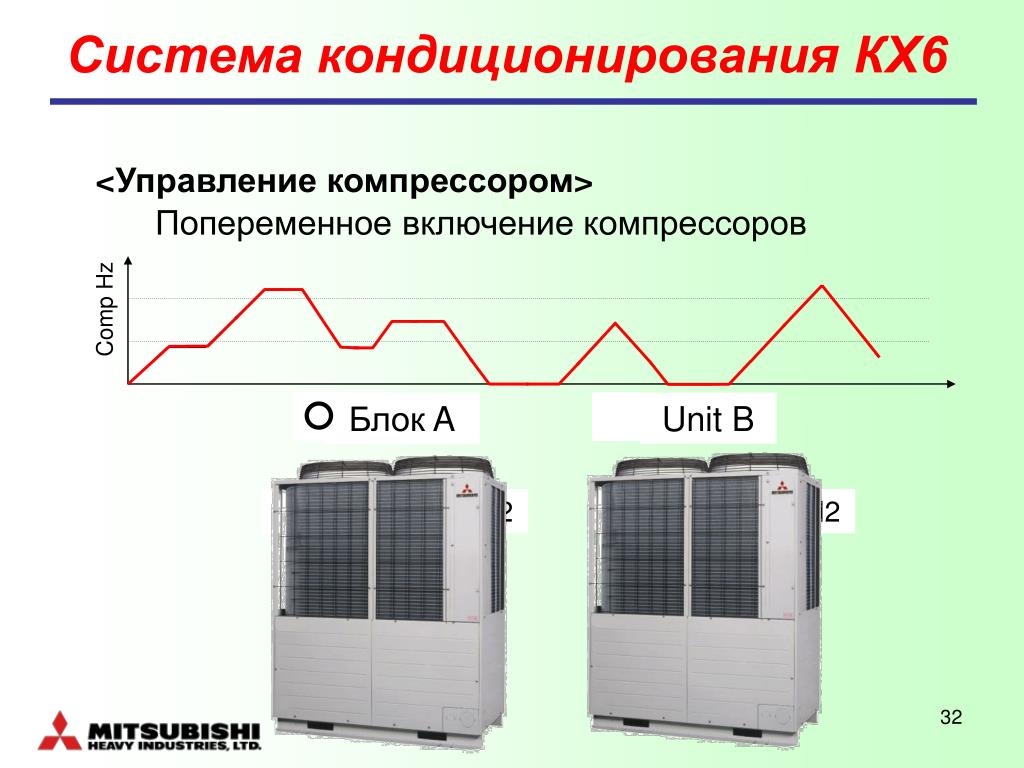

  32. CM1 CM2 Система кондиционирования КХ6 <Управление компрессором> Попеременное включение компрессоров Comp Hz Блок A Unit B CM1 CM2

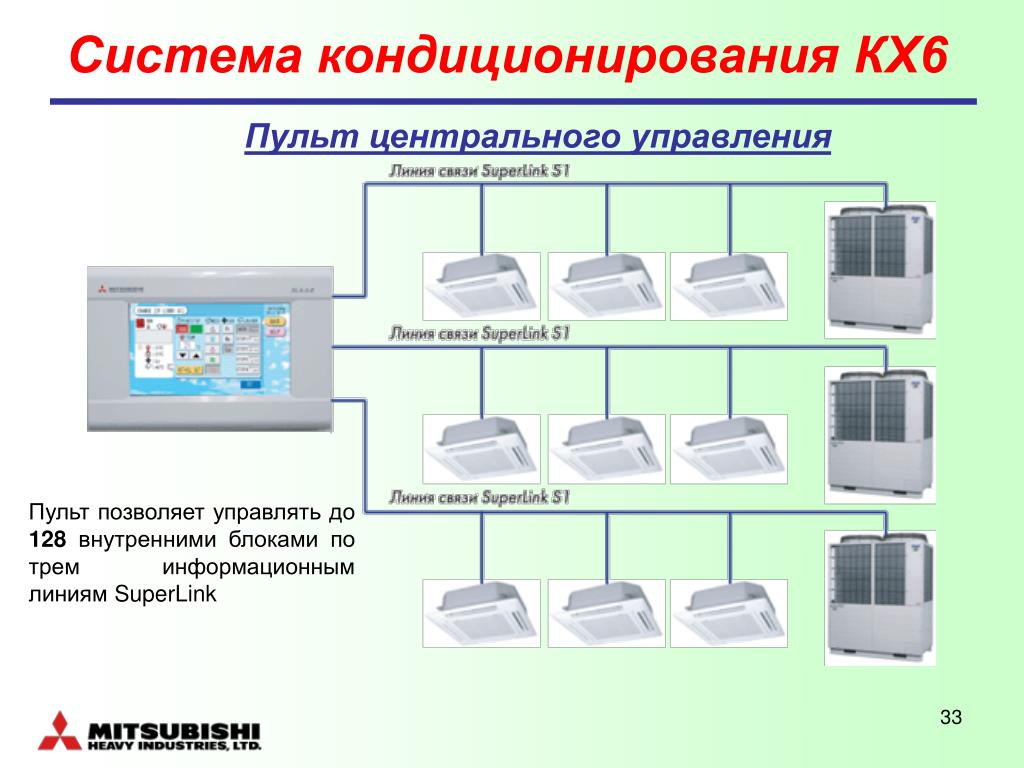

  33. Система кондиционирования КХ6 Пульт центрального управления Пульт позволяет управлять до 128 внутренними блоками по трем информационным линиям SuperLink

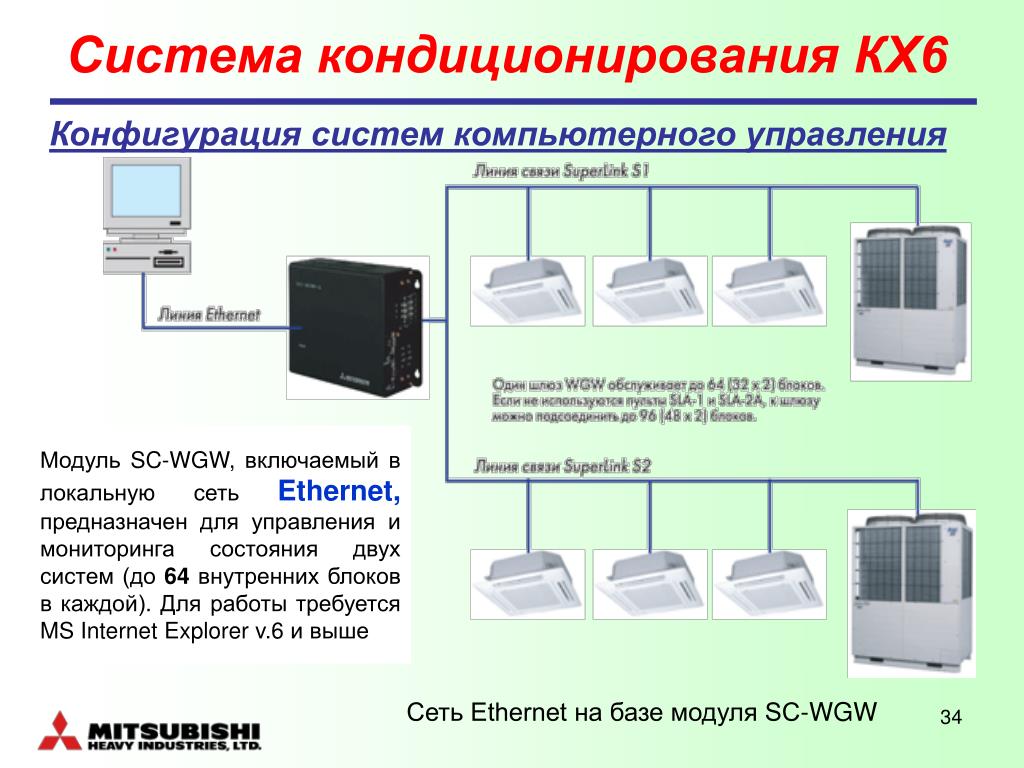

  34. Система кондиционирования КХ6 Конфигурация систем компьютерного управления Модуль SC-WGW, включаемый в локальную сеть Ethernet, предназначен для управления и мониторинга состояния двух систем (до 64 внутренних блоков в каждой). Для работы требуется MS Internet Explorer v.6 и выше Сеть Ethernet на базе модуля SC-WGW

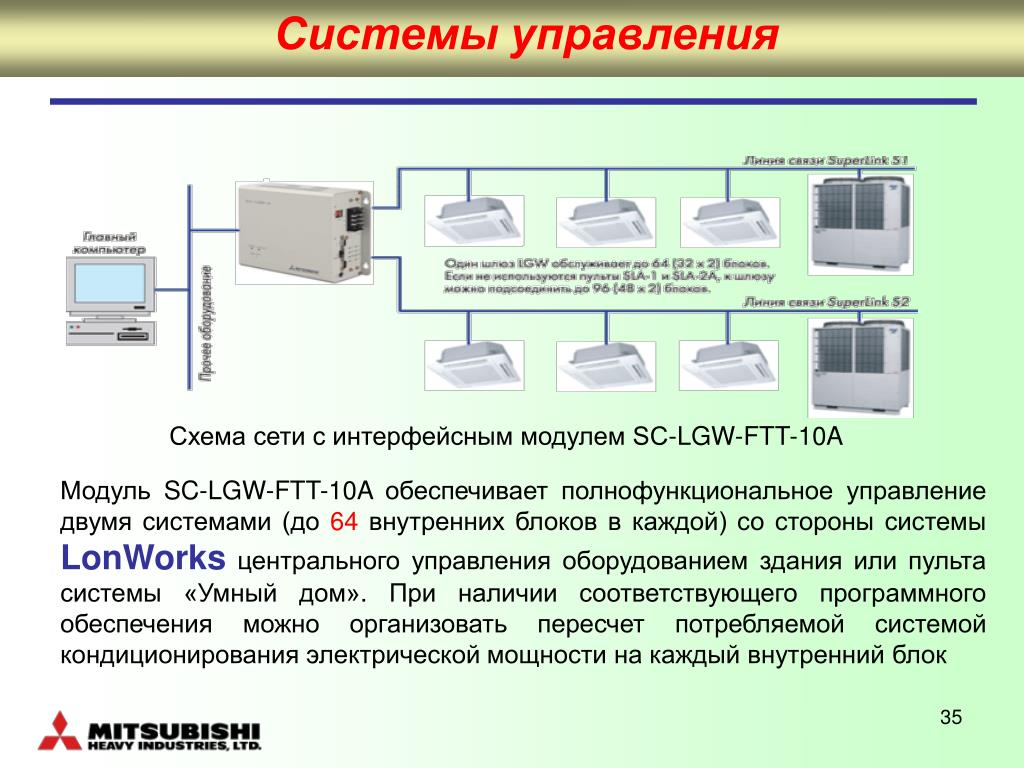

  35. Разработка дренажной системы Подбор оборудования Расчет теплопоступлений Системы управления Схема сети с интерфейсным модулем SC-LGW-FTT-10A Модуль SC-LGW-FTT-10A обеспечивает полнофункциональное управление двумя системами (до 64 внутренних блоков в каждой) со стороны системы LonWorksцентрального управления оборудованием здания или пульта системы «Умный дом». При наличии соответствующего программного обеспечения можно организовать пересчет потребляемой системой кондиционирования электрической мощности на каждый внутренний блок

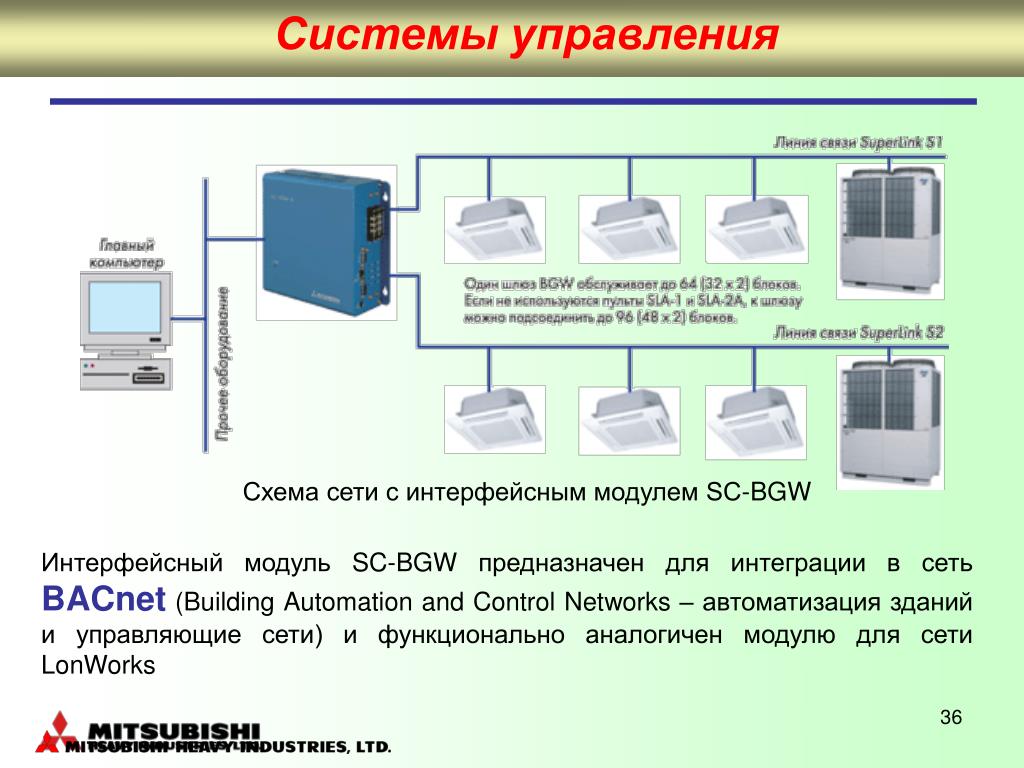

  36. Разработка дренажной системы Подбор оборудования Расчет теплопоступлений Системы управления Схема сети с интерфейсным модулем SC-BGW Интерфейсный модуль SC-BGW предназначен для интеграции в сеть BACnet (Building Automation and Control Networks – автоматизация зданий и управляющие сети) и функционально аналогичен модулю для сети LonWorks

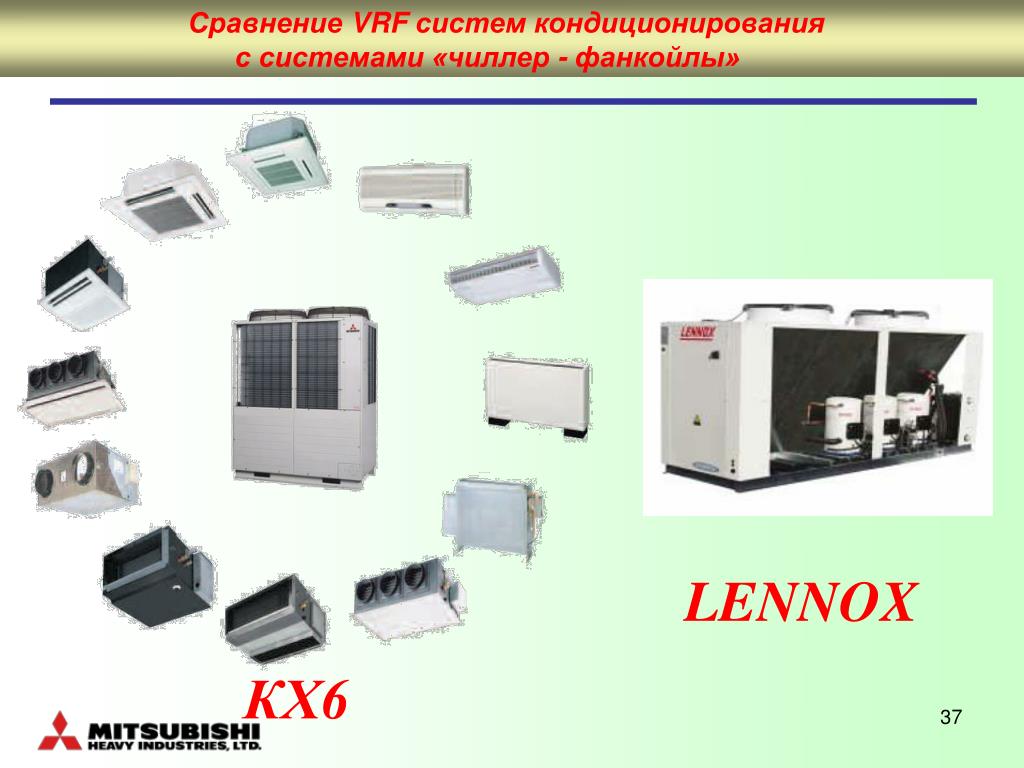

  37. Разработка дренажной системы Подбор оборудования Расчет теплопоступлений Сравнение VRF систем кондиционирования с системами «чиллер - фанкойлы» LENNOX КХ6

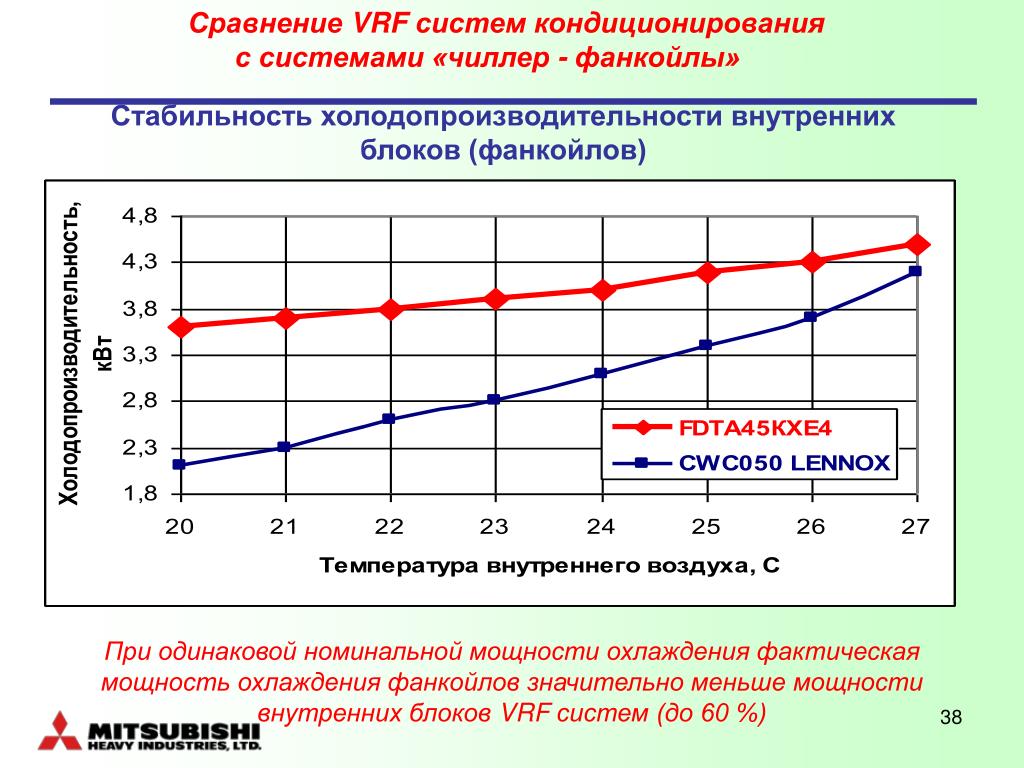

  38. Сравнение VRF систем кондиционирования с системами «чиллер - фанкойлы» Стабильность холодопроизводительности внутренних блоков (фанкойлов) При одинаковой номинальной мощности охлаждения фактическая мощность охлаждения фанкойлов значительно меньше мощности внутренних блоков VRF систем (до 60 %)

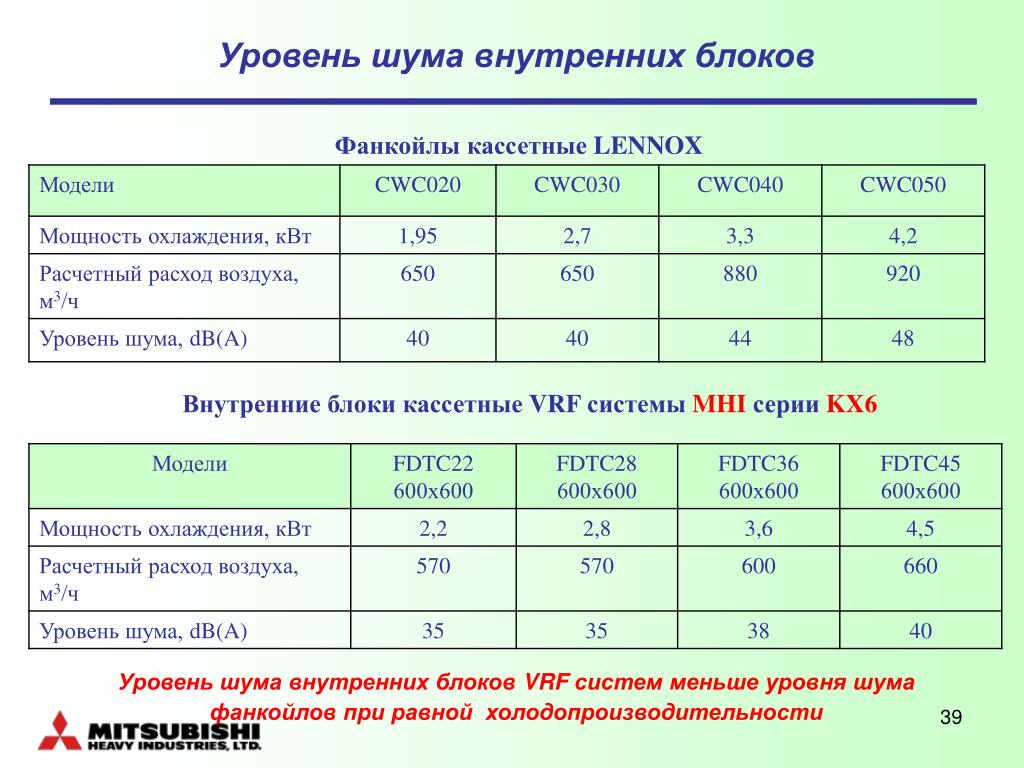

  39. Уровень шума внутренних блоков Фанкойлы кассетные LENNOX Внутренние блоки кассетные VRFсистемы MHI серии KX6 Уровень шума внутренних блоков VRF систем меньше уровня шума фанкойлов при равной холодопроизводительности

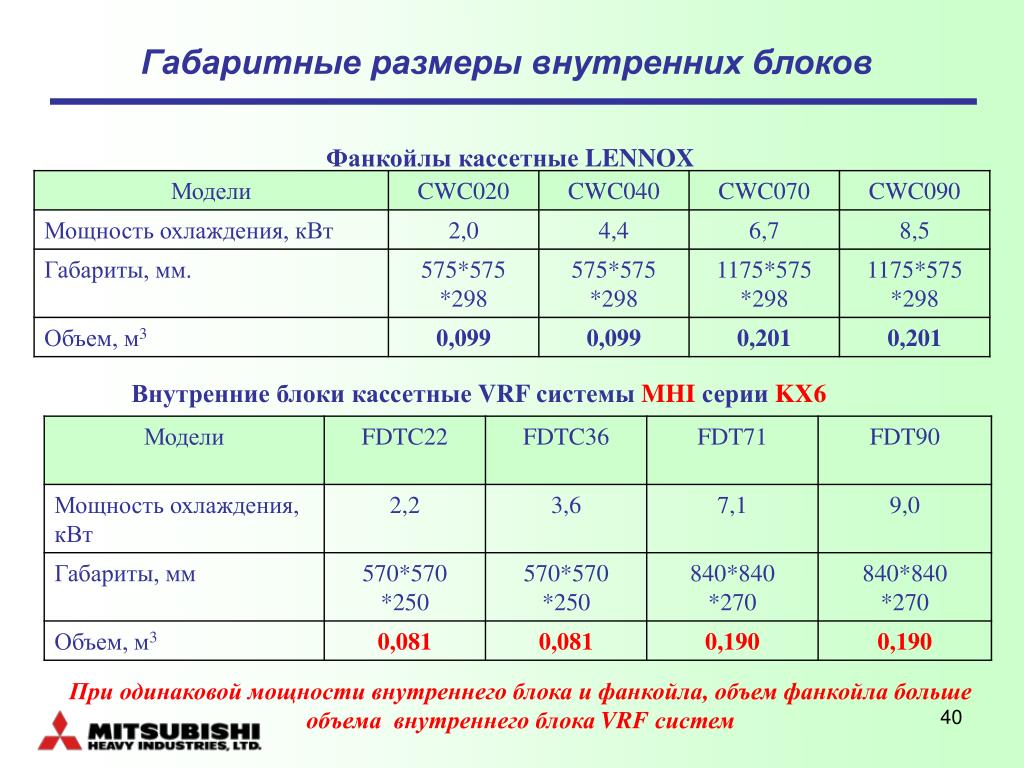

  40. Габаритные размеры внутренних блоков Фанкойлы кассетные LENNOX Внутренние блоки кассетные VRFсистемы MHI серии KX6 При одинаковой мощности внутреннего блока и фанкойла, объем фанкойла больше объема внутреннего блока VRF систем

  41. Габаритные размеры наружных блоков (чиллеров) Наружные блоки VRFсистемы MHI серии KX6 Чиллеры с воздушным охлаждением и встроенным гидравлическим модулем LENNOX При одинаковой мощности наружных блоков VRF систем и чиллера, занимаемый чиллером объем больше объема наружных блоков VRF систем

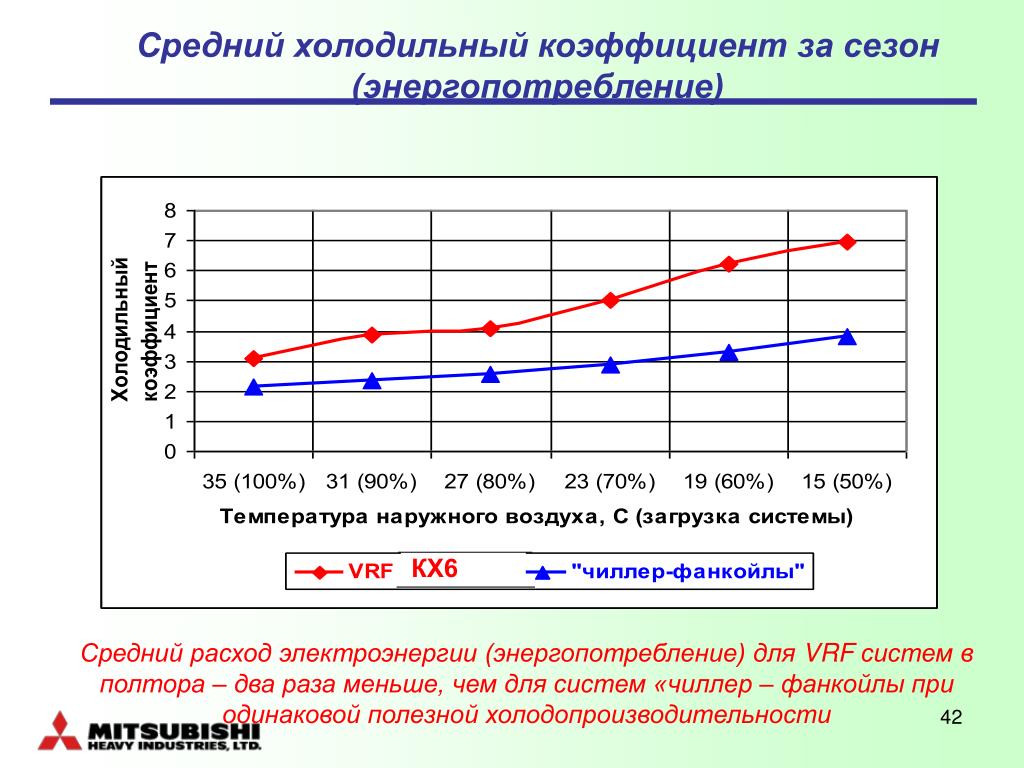

  42. Средний холодильный коэффициент за сезон (энергопотребление) КХ6 Средний расход электроэнергии (энергопотребление) для VRF систем в полтора – два раза меньше, чем для систем «чиллер – фанкойлы при одинаковой полезной холодопроизводительности

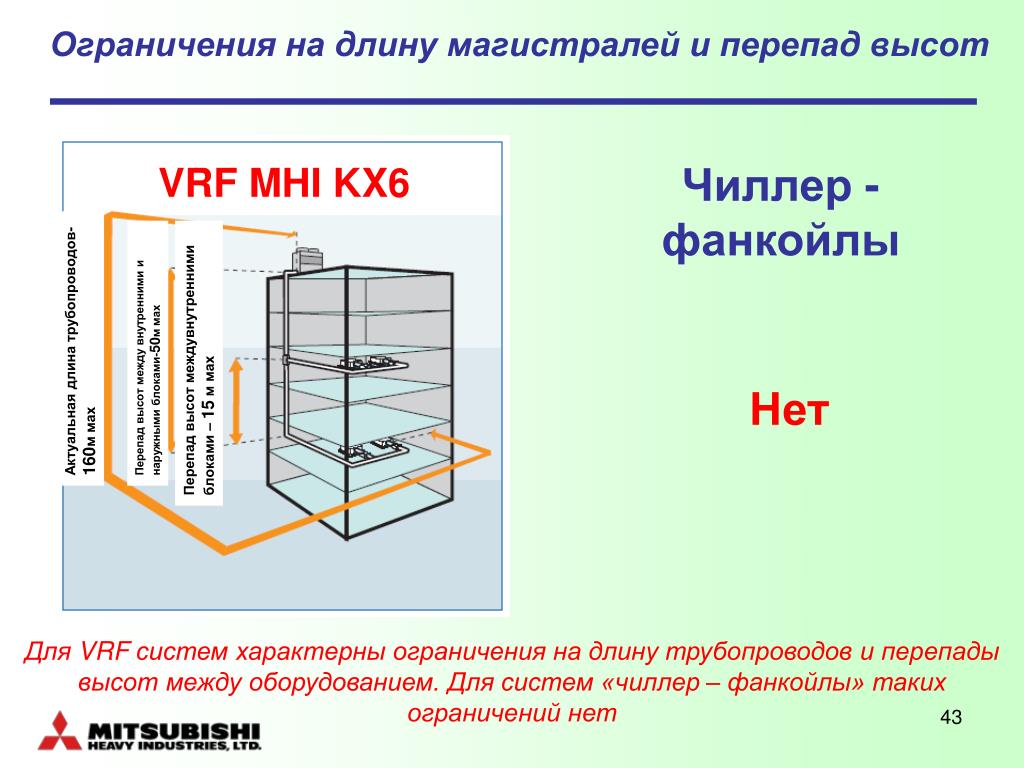

  43. Ограничения на длину магистралей и перепад высот Чиллер - фанкойлы VRF MHI KX6 Актуальная длина трубопроводов-160м мах Перепад высот между внутренними и наружными блоками-50м мах Перепад высот междувнутренними блоками – 15 м мах Нет Для VRF систем характерны ограничения на длину трубопроводов и перепады высот между оборудованием. Для систем «чиллер – фанкойлы» таких ограничений нет

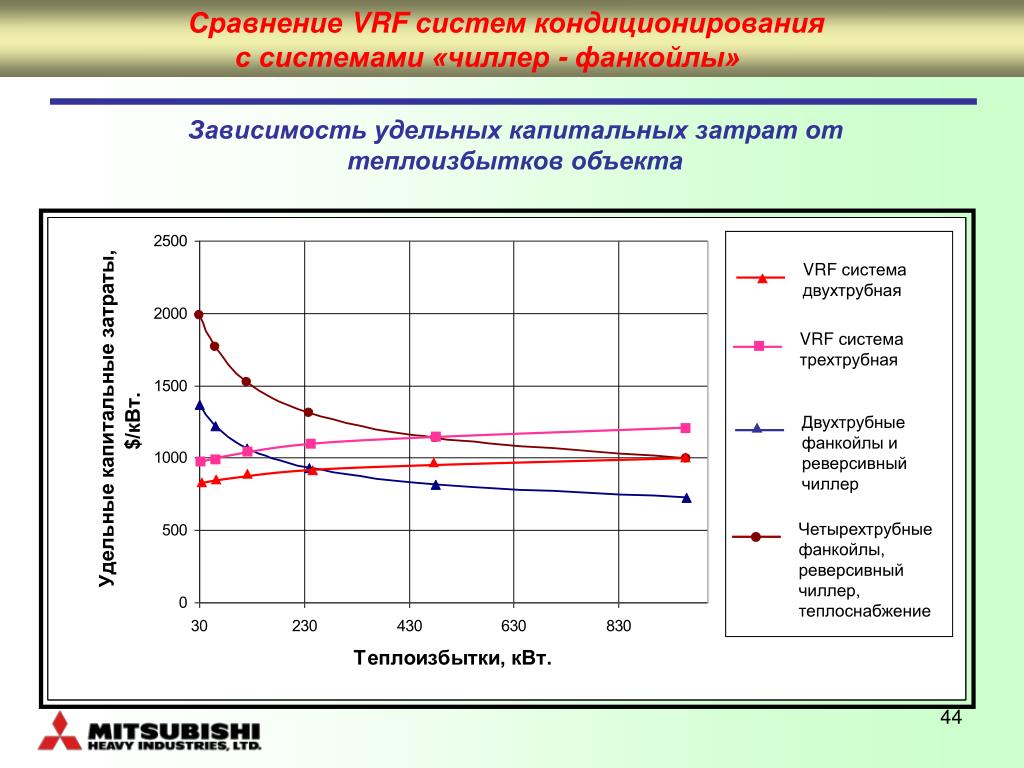

  44. Разработка дренажной системы Подбор оборудования Расчет теплопоступлений Сравнение VRF систем кондиционирования с системами «чиллер - фанкойлы» Зависимость удельных капитальных затрат от теплоизбытков объекта VRF система двухтрубная VRF система трехтрубная Двухтрубные фанкойлы и реверсивный чиллер Четырехтрубные фанкойлы, реверсивный чиллер, теплоснабжение

  45. Спасибо за внимание!
