第 4 章 时序电路基础

R S: 01-11 Q: 0-0 R S: 10-11 Q: 1-1. 第 4 章 时序电路基础. 时序电路： 1. 当前的输出不仅和当前的输入有关，而且和历史的输入有关，和当前的电路状态有关。 2. 用记忆元件记录历史的输入过程，记忆元件有两种状态 0 和 1 。. 时序电路基础. §4-1 集成触发器 §4-2 同步时序电路 §4-3 集成计数器其及应用 §4-4 集成移位寄存器其及应用 §4-5 随机访问存储器 §4-6 应用实例. §4-1 集成触发器. 触发器： 一种常用的记忆元件，有两个状态 0 和 1 。.

hoyt-burgess
Download Presentation

第 4 章 时序电路基础

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

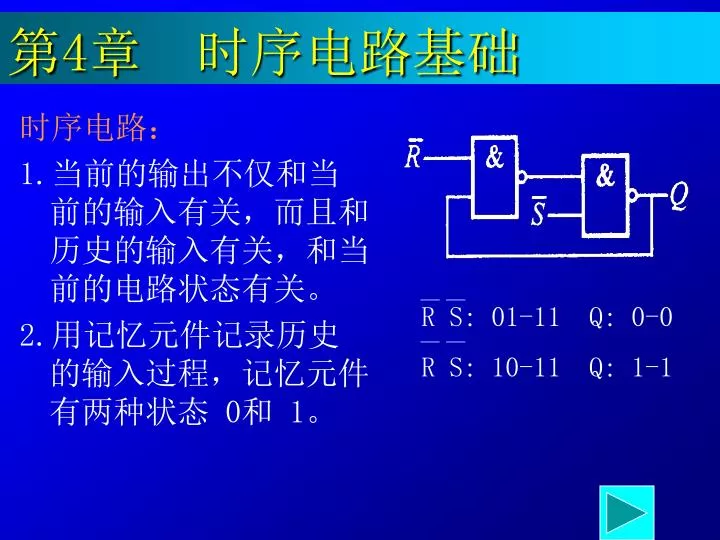

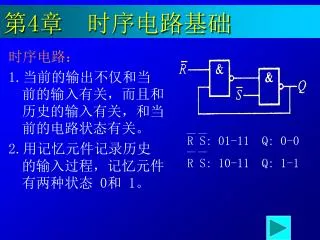

  1. R S: 01-11 Q: 0-0 R S: 10-11 Q: 1-1 第4章 时序电路基础 时序电路： 1.当前的输出不仅和当前的输入有关，而且和历史的输入有关，和当前的电路状态有关。 2.用记忆元件记录历史的输入过程，记忆元件有两种状态 0和 1。

  2. 时序电路基础 • §4-1 集成触发器 • §4-2 同步时序电路 • §4-3 集成计数器其及应用 • §4-4 集成移位寄存器其及应用 • §4-5 随机访问存储器 • §4-6 应用实例

  3. §4-1 集成触发器 触发器：一种常用的记忆元件，有两个状态0和1。 • §4-1-1 基本R-S触发器 • §4-1-2 时钟R-S触发器 • §4-1-3 D触发器 • §4-1-4 J-K触发器 • §4-1-5 T与Tˊ触发器 • §4-1-6 触发器小结 • §4-1-7 异步计数器

  4. §4-1-1 基本R-S触发器 基本R-S触发器： 最简单的触发器，是构成其他触发器的基础。 一、与非门构成的基本R-S触发器 二、基本R-S触发器的工作波形 三、基本R-S触发器的应用 四、或非门构成的基本R-S触发器

  5. 一、与非门构成的基本R-S触发器 与非门构成的基本R-S触发器 状态图 状态真值表 激励表 逻辑符号 状态卡诺图

  6. 二、基本R-S触发器的工作波形

  7. 三、基本R-S触发器的应用 消抖动开关

  8. 四、或非门构成的基本R-S触发器 或非门构成的基本R-S触发器 逻辑符号 74279 CD4043

  9. §4-1-2 时钟R-S触发器 时钟R-S触发器： 状态的变化由时钟脉冲控制，而如何变化由输入决定。 一、时钟R-S触发器 二、时钟R-S触发器的工作波形 三、时钟R-S触发器的应用 四、时钟R-S触发器的空翻现象

  10. 一、时钟R-S触发器 状态卡诺图 时钟R-S触发器 真值表 状态图 逻辑符号

  11. 二、时钟R-S触发器的波形图

  12. 三、时钟R-S触发器的应用 数据锁存器：

  13. 四、时钟R-S触发器的空翻现象 空翻现象：在一个CP周期内，触发器状态发生一次以上的翻转现象。 在CP为高时，不允许输入信号变化。

  14. §4-1-3 D触发器 一、上升沿触发的D触发器 二、D触发器的工作波形 三、D触发器的脉冲工作特性 四、D触发器的应用 五、常用的D触发器

  15. D触发器逻辑符号 状态图状态 卡诺图 上升沿触发的D触发器： 在CP脉冲的上升沿，激励端D的输入将置入触发器。 一、上升沿触发的D触发器 7474

  16. 二、D触发器的工作波形

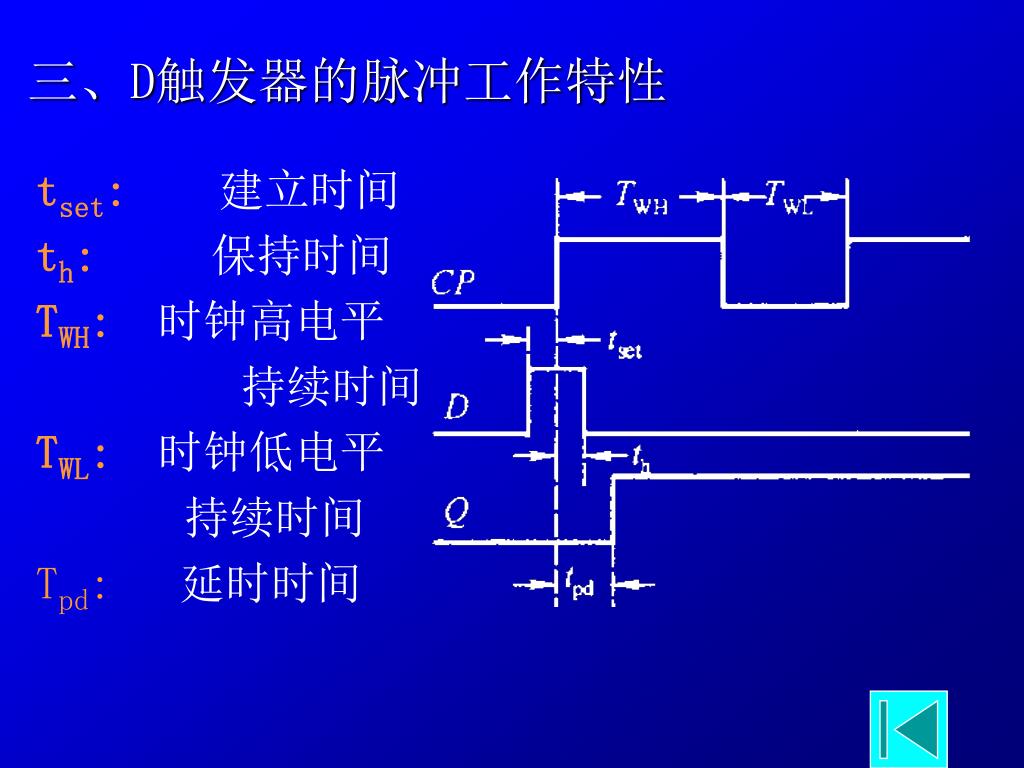

  17. 三、D触发器的脉冲工作特性 tset:建立时间 th:保持时间 TWH:时钟高电平 持续时间 TWL:时钟低电平 持续时间 Tpd:延时时间

  18. 四、D触发器的应用 1、 D触发器组成移位寄存器

  19. 2、D触发器组成二进制计数器 又称为二分频器

  20. 3、D触发器组成十六二进制加法计数器

  21. 五、常用的D触发器

  22. §4-1-4 J-K触发器 一、下降沿触发的J-K触发器 二、主从型J-K触发器 三、 J-K触发器的应用 四、常用的J-K触发器

  23. 一、下降沿触发的J-K触发器 逻辑符号 状态图 状态卡诺图 真值表 激励表

  24. 下降沿触发的J-K触发器的工作波形

  25. 二、主从型J-K触发器 在上升沿处取J、K的值，而在下降沿处才变化。一般要求在CP=1期间，J、K保持不变。

  26. 三、 J-K触发器的应用 J-K触发器组成二进制计数器

  27. J-K触发器组成十六进制减法计数器

  28. 四、常用的J-K触发器

  29. §4-1-5 T与Tˊ触发器 T触发器： Tˊ触发器:(T≡1) T触发器逻辑符号 状态图 状态卡诺图 J-K触发器组成T触发器 D触发器组成T触发器

  30. 由T触发器构成的异步计数器

  31. §4-1-6 触发器小结

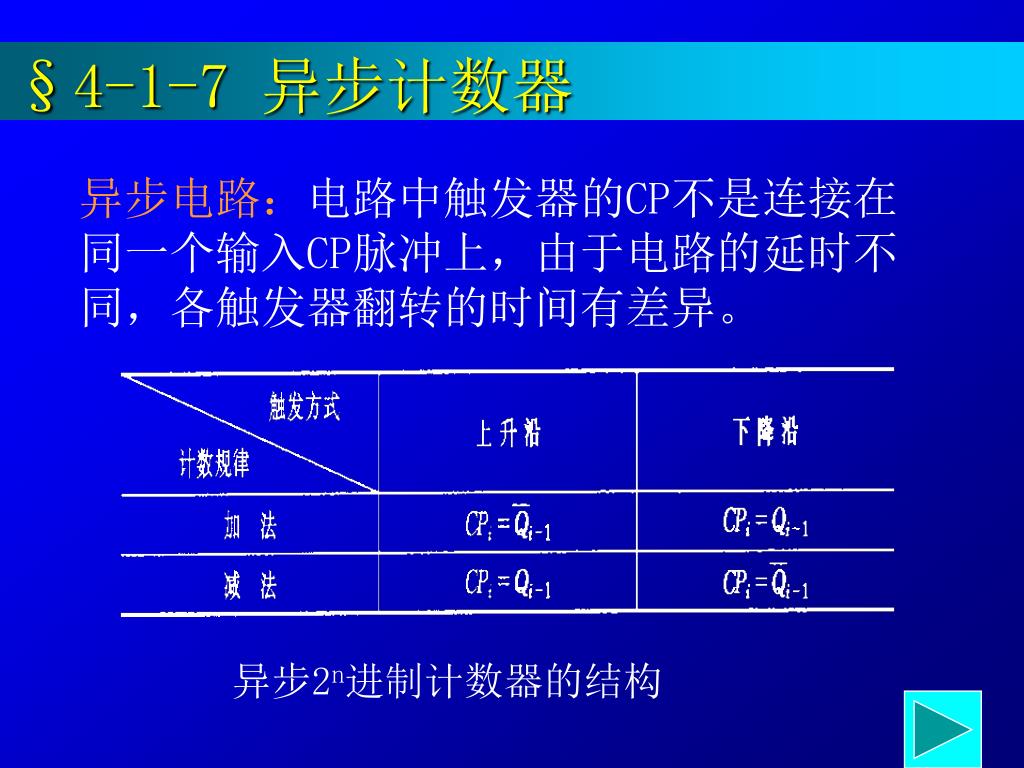

  32. §4-1-7 异步计数器 异步电路：电路中触发器的CP不是连接在同一个输入CP脉冲上，由于电路的延时不同，各触发器翻转的时间有差异。 异步2n进制计数器的结构

  33. 异步五进制计数器

  34. 111 000 001 100 101 011 010 110 异步五进制计数器（续）

  35. 异步十进制计数器

  36. §4-2 同步时序电路 同步时序电路： 电路中所有触发器的CP脉冲都连接在同一个输入CP脉冲上。

  37. 同步时序电路 • §4-2-1 同步时序电路的结构和描述 • §4-2-2 同步时序电路的分析步骤 • §4-2-3 米里型电路的分析 • §4-2-4 莫尔型电路的分析 • §4-2-5 功能表描述 • §4-2-6 自启动 • §4-2-7 异步信号的处理 • §4-2-8 小结

  38. §4-2-1 同步时序电路的结构和描述 同步时序电路： 电路分成米里(mealy)型和莫尔(moore)型两种。 米里型：输出与当前的输入和状态有关。 莫尔型：输出只与当前状态有关。

  39. §4-2-2 同步时序电路的分析步骤 步骤： 1、写出各触发器的激励方程和电路输出方程； 2、导出各触发器的次态方程； 3、由次态方程填写卡诺图得到状态表； 4、由状态表画出状态图； 5、画出输出波形图； 6、总结逻辑功能。

  40. §4-2-3 米里型电路的分析 例1：

  41. 米里型电路的分析(续1) 3、画状态表 4、画状态图

  42. 米里型电路的分析(续2) 五、画输出波形 六、总结逻辑功能 模四可逆计数器

  43. 例2：米里型电路分析 串行加法器

  44. §4-2-3 莫尔型电路的分析 串行加法器

  45. 例2：莫尔型电路分析 同步、莫尔型、模八计数器

  46. §4-2-4 功能表描述 A B

  47. §4-2-5 自启动 自启动性：电路在无效状态时，经有限个CP脉冲后能自动回到有效状态。

  48. 有自启动的电路

  49. 开机复位、置位电路 刚开电源时，触发器状态是随机的，为了使触发器状态确定，要加入复位或置位电路。
