  1. 引擎的分類～依凸輪軸位置與數目方式區分

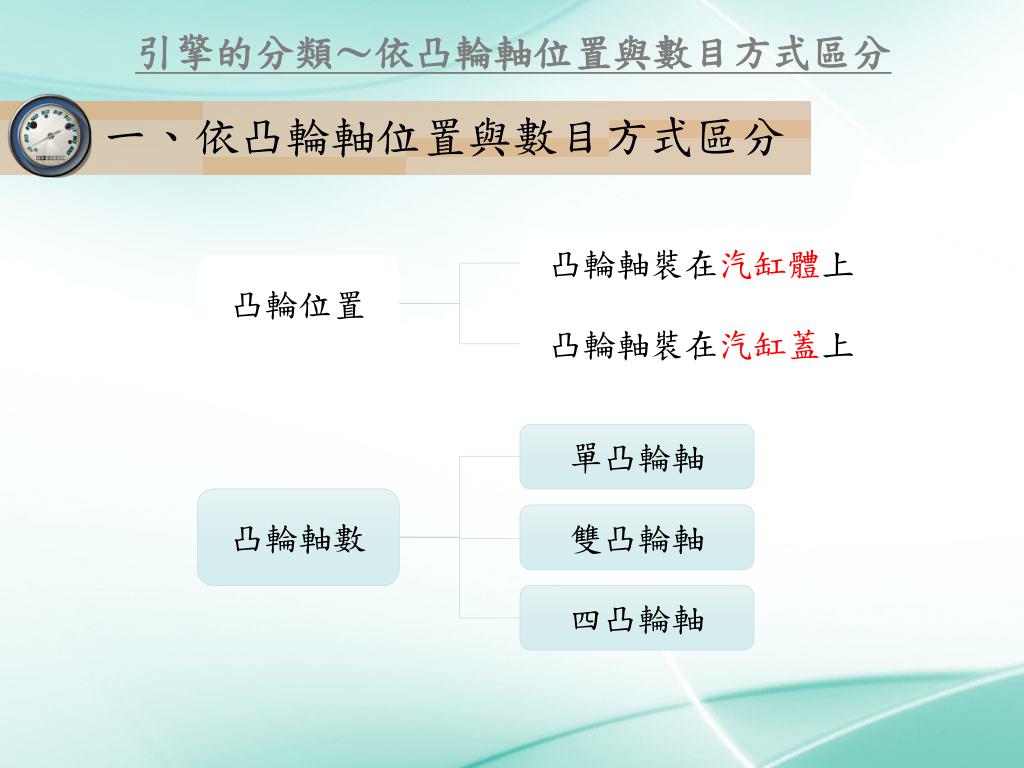

  2. 引擎的分類～依凸輪軸位置與數目方式區分 一、依凸輪軸位置與數目方式區分 凸輪軸裝在汽缸體上 凸輪位置 凸輪軸裝在汽缸蓋上 單凸輪軸 凸輪軸數 雙凸輪軸 四凸輪軸

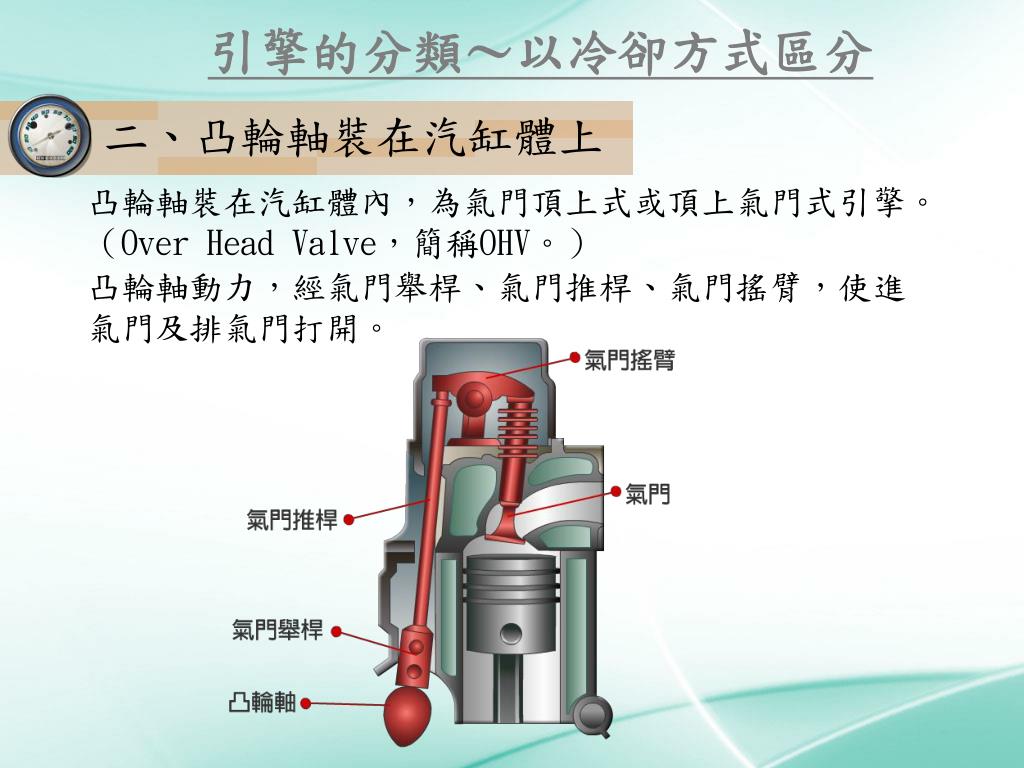

  3. 引擎的分類～以冷卻方式區分 二、凸輪軸裝在汽缸體上 凸輪軸裝在汽缸體內，為氣門頂上式或頂上氣門式引擎。（Over Head Valve，簡稱OHV。） 凸輪軸動力，經氣門舉桿、氣門推桿、氣門搖臂，使進氣門及排氣門打開。

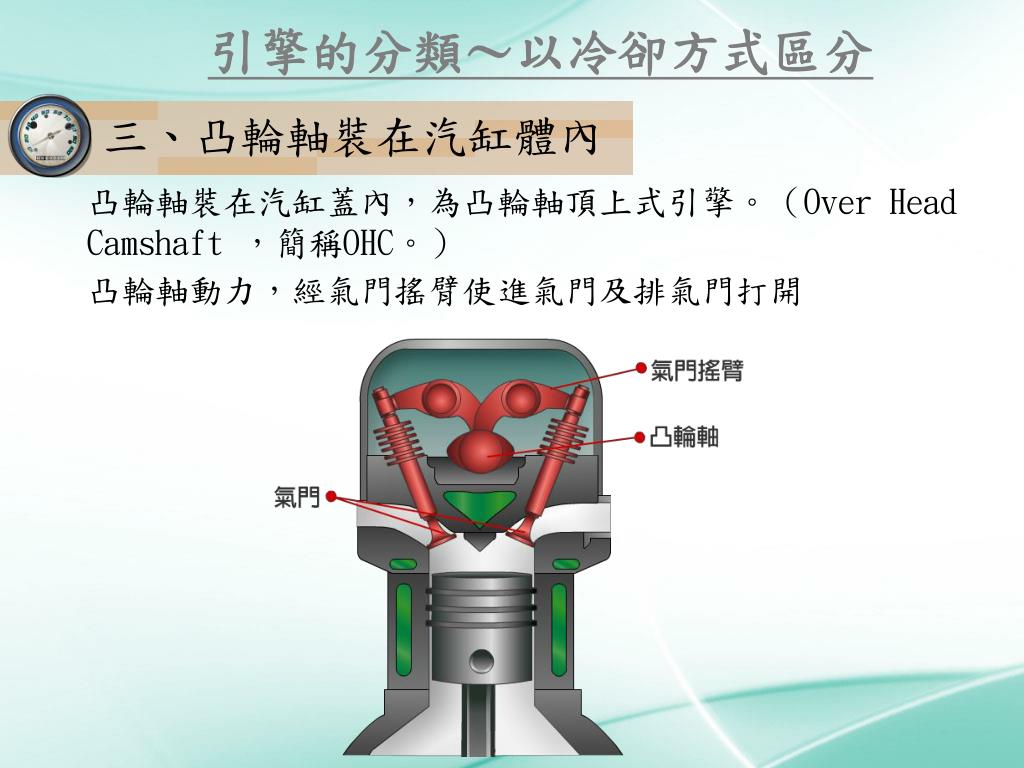

  4. 引擎的分類～以冷卻方式區分 三、凸輪軸裝在汽缸體內 凸輪軸裝在汽缸蓋內，為凸輪軸頂上式引擎。（Over Head Camshaft ，簡稱OHC。） 凸輪軸動力，經氣門搖臂使進氣門及排氣門打開

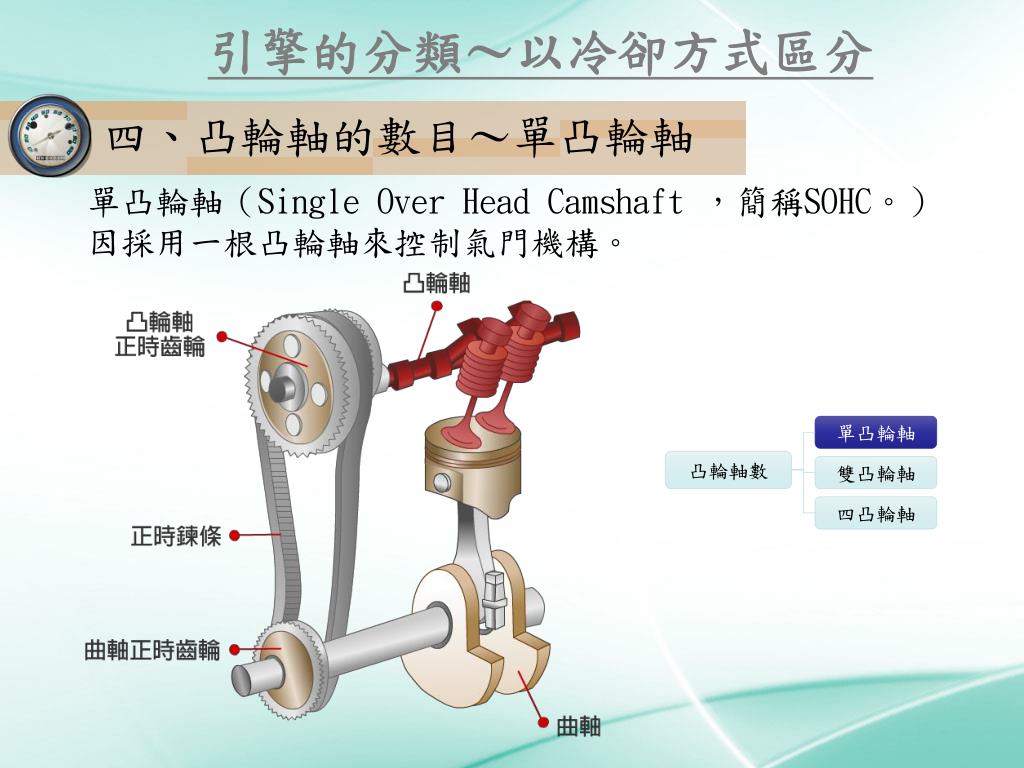

  5. 引擎的分類～以冷卻方式區分 單凸輪軸 凸輪軸數 雙凸輪軸 四、凸輪軸的數目～單凸輪軸 四凸輪軸 單凸輪軸（Single Over Head Camshaft ，簡稱SOHC。） 因採用一根凸輪軸來控制氣門機構。

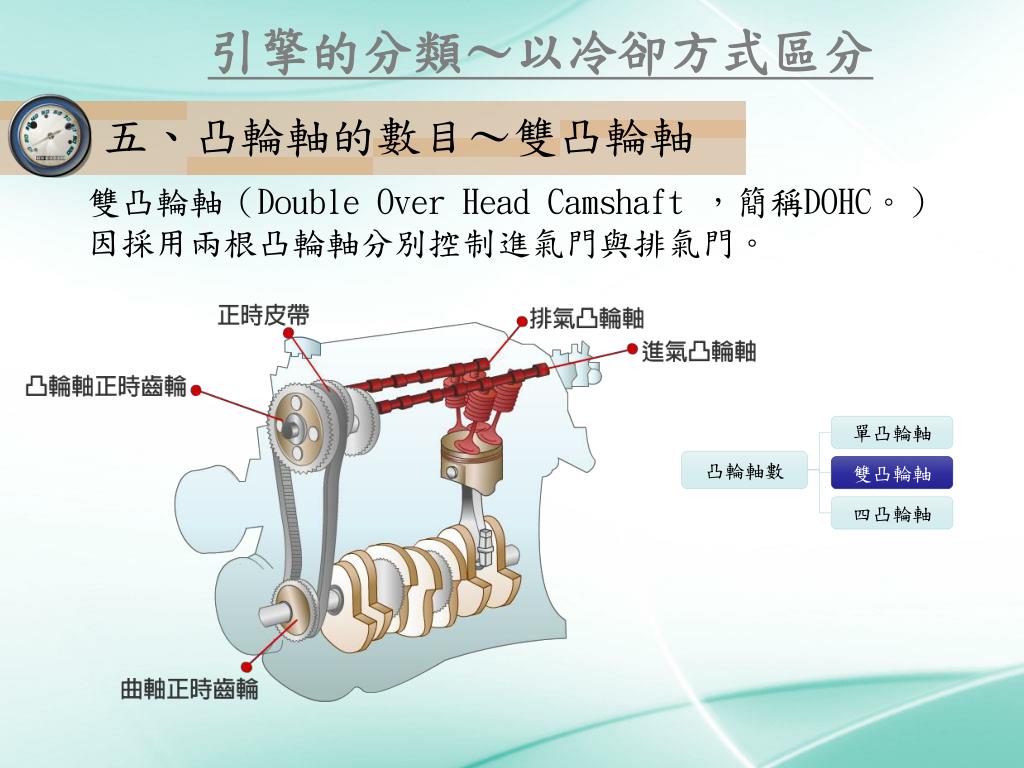

  6. 引擎的分類～以冷卻方式區分 單凸輪軸 凸輪軸數 雙凸輪軸 五、凸輪軸的數目～雙凸輪軸 四凸輪軸 雙凸輪軸（Double Over Head Camshaft ，簡稱DOHC。） 因採用兩根凸輪軸分別控制進氣門與排氣門。

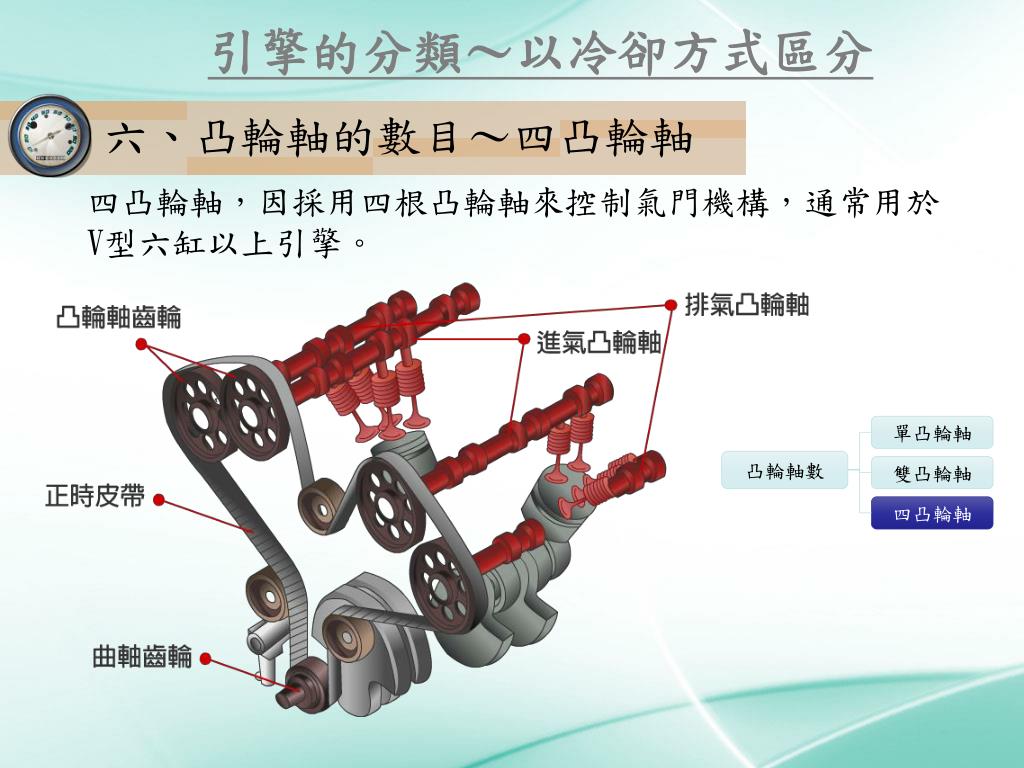

  7. 引擎的分類～以冷卻方式區分 單凸輪軸 凸輪軸數 雙凸輪軸 六、凸輪軸的數目～四凸輪軸 四凸輪軸 四凸輪軸，因採用四根凸輪軸來控制氣門機構，通常用於 V型六缸以上引擎。
