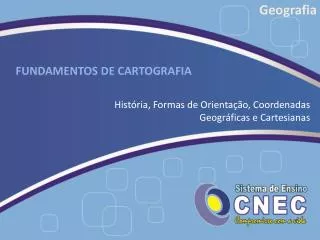

  1. Geografia FUNDAMENTOS DE CARTOGRAFIA História, Formas de Orientação, Coordenadas Geográficas e Cartesianas

  2. FUNDAMENTOS DE CARTOGRAFIA Os mapas apresentam múltiplas funcionalidades, proporcionando maior facilidade na compreensão dos fenômenos geográficos por meio da disposição de informações quantitativas e qualitativas. Disposição dos mapas na atualidade: • Impressos; • Meio Digital. Atividade orientada: p. 21

  3. Cartografia FUNDAMENTOS DE CARTOGRAFIA Cartografia: Ciência que cuida da representação da superfície da Terra. Origem: Primórdios da história humana. Por onde o homem passava, buscava-se registrar os caminhos percorridos e o que fora encontrado neles. Grécia Antiga: Berço da civilização ocidental -> Contribuição das ciências, filosofia, matemática e das artes. No século VI a. C., as expedições militares e as navegações alavancaram os trabalhos de astrônomos, de matemáticos de e outros profissionais, visando ao desenvolvimento de métodos científicos capazes de representar a superfície terrestre. “Globe de Mella, Globe de Posidonius, Globe de Ptolomee” RaphaeloSavanarola, séc. XVIII Disponível em: <ibge.gov.br> Acesso em: 18 fev. 2013

  4. Cartografia FUNDAMENTOS DE CARTOGRAFIA Cartografia: Ciência que cuida da representação da superfície da Terra. Representação: Durante muitos anos, além da localização, os mapas eram entendidos como formas de expressão cultural, pois traziam símbolos e figuras que representavam a visão que se tinha acerca dos locais. • Idade Média – Eclesiásticos fundamentavam e moldavam informações dos mapas mediante interesse da igreja -> crenças religiosas, mitologia.

  5. Cartografia FUNDAMENTOS DE CARTOGRAFIA • Idade Média – Baixa Idade Média (Séc. X – XV): • Desenvolvimento do comércio (ascensão da burguesia); • Expansão Marítima e Comercial; • Desenvolvimento de instrumentos de navegação (como a bússola, o sextante) e da Cartografia.

  6. Cartografia FUNDAMENTOS DE CARTOGRAFIA Curiosidade O mapa mais antigo encontrado, provavelmente, foi produzido pelos babilônios por volta de 2500 a.C. Confeccionado sobre uma placa de argila cozida, o mapa mesopotâmico de Ga-Sur representava o vale de um rio, provavelmente, Eufrates. (Adaptado de IBGE, 2013) Disponível em: <ibge.gov.br> Acesso em: 18 fev. 2013

  7. Cartografia FUNDAMENTOS DE CARTOGRAFIA • Atualidade – Hoje, a Cartografia conta com um imenso aparato tecnológico, o que permite a disponibilização e a facilidade no acesso a uma série de conteúdos representados pelos mapas. • Cartografia Digital, Geoprocessamento, Sensoriamento Remoto, etc. • Softwares e páginas: Google Earth, Google Maps, Wikimapia, ArcGIS Online, entre outros. Disponível em: <mundogeo.com> Acesso em: 18 fev. 2013

  8. Formas de Orientação FUNDAMENTOS DE CARTOGRAFIA • Diferentes formas de se localizar e de se orientar foram desenvolvidas na história. Padrões e convenções foram criados nesse intuito. A referência mais importante, sem dúvidas, são os pontos cardeais e colaterais, representados pela rosa dos ventos. Acervo CNEC

  9. Formas de Orientação FUNDAMENTOS DE CARTOGRAFIA • Orientar -> ORIENTE (nascente) Sol nascente -> Leste (Oriente) Sol poente -> Oeste (Ocidente) Norte (North) (N) Oeste (West) (W/O) Leste (East) (E/L) Sul (South) (S) Acervo CNEC

  10. Formas de Orientação FUNDAMENTOS DE CARTOGRAFIA Curiosidade Outra forma de orientação é a constelação “Cruzeiro do Sul” (Crux). • É uma das constelações mais populares por parte da população do hemisfério Sul. • Serve de inspiração para muitas bandeiras de países ao Sul do Equador. Disponível em: <www.adventurezone.com.br> Acesso em: 18 fev. 2013

  11. Coordenadas Geográficas FUNDAMENTOS DE CARTOGRAFIA • Para facilitar a localização de qualquer lugar na superfície da Terra e para desenvolver o seu mapeamento, criaram-se sistemas (padrões/convenções) de coordenadas. Superfície de referência Elipsoide  Coordenadas Geodésicas; Esfera  Coordenadas Geográficas; Plano  Coordenadas Cartesianas. Pela própria forma da Terra, o sistema a entende como uma esfera, compreendendo 360°(graus). As coordenadas se baseiam em linhas imaginárias, denominadas de paralelos e meridianos, formando uma grande rede e possibilitando a localização de qualquer ponto na superfície terrestre.

  12. Coordenadas Geográficas FUNDAMENTOS DE CARTOGRAFIA • Meridianos: São semicírculos (isto é, 180°), gerados a partir da intersecção de planos verticais que contêm o eixo de rotação da superfície da Terra. O meridiano e seu antimeridiano formam um círculo máximo (360°). O meridiano de origem (0°) é denominado de Greenwich; com seu antimeridiano, divide a Terra em dois hemisférios: Leste (Oriental)0° e +180° Oeste (Ocidental)  0° e -180° O ângulo que define os arcos de circunferência (meridianos) são chamados de Longitude.

  13. Coordenadas Geográficas FUNDAMENTOS DE CARTOGRAFIA • Paralelos: São círculos menores perpendiculares ao eixo da Terra e paralelos ao Equador (círculo máximo). Quanto mais próximos aos polos (e, portanto, distantes do Equador), menores são seus perímetros. O Equador divide a Terra em dois hemisférios: Norte (Setentrional/Boreal)  0° e +90° Sul (Meridional/Austral)  0° e -90° Assim, os paralelos são referência para a medição da distância angular entre um ponto, localizado sobre um paralelo, e a linha do Equador. Esse ângulo é denominado de Latitude.

  14. Coordenadas Cartesianas FUNDAMENTOS DE CARTOGRAFIA • O sistema de coordenadas cartesianas, por sua vez, visa à localização de um ponto por meio de dois eixos perpendiculares: • Abscissas (X), na horizontal, representando a Longitude; • Ordenadas (Y), na vertical, representando a Latitude. • Dessa forma, um ponto qualquer no sistema é definido pela intersecção de duas retas perpendiculares entre si e paralelas aos seus respectivos eixos. Disponível em: commons.wikimedia.org Acesso em: 19 fev. 2013

  15. Coordenadas Geográficas FUNDAMENTOS DE CARTOGRAFIA • Em laboratório • Atividade orientada: • Siga as recomendações dispostas na p. 26. • http://astro.unl.edu/classaction/animations/coordsmotion/longlat.html • ========================== ===================== • Atividade orientada: • Seleção e identificação de pontos através do Google Earth; • Recomendação: • Ativar “grade” em “visualizar”; • Em “ferramentas”, “opções”, “mostrar lat/long”, marcar “Graus, minutos, Segundos”. • ========================= ==================== • Atividade orientada: • Jogo/Animação em flash: http://www.geostudos.com/arquivos/animacoes/995808e98ad5e9930ef1e71b5683db07.swf
