前 言. 串並聯直流 - 直流轉換系統，近年來已被廣泛地用於各種系統中 ， 每個系統都有它的特定應用領域 及優點 ， 像是 散熱設計，使每個模塊熱損消耗，只有總功率的一部份；減少熱損和元件的應力， 增加 整個系統的可靠性；縮短設計過程和降低系統的成本；由於 N +1 的使用 ，改善系統的可靠性 ， 使其變成容易發展的電力系統。
E N D

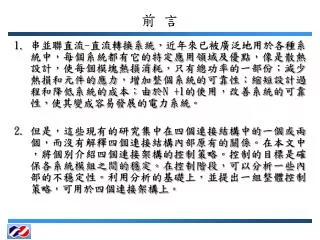

前 言 • 串並聯直流-直流轉換系統，近年來已被廣泛地用於各種系統中，每個系統都有它的特定應用領域及優點，像是散熱設計，使每個模塊熱損消耗，只有總功率的一部份；減少熱損和元件的應力，增加整個系統的可靠性；縮短設計過程和降低系統的成本；由於N +1的使用，改善系統的可靠性，使其變成容易發展的電力系統。 • 但是，這些現有的研究集中在四個連接結構中的一個或兩個，而沒有解釋四個連接結構內部原有的關係。在本文中，將個別介紹四個連接架構的控制策略。控制的目標是確保各系統模組之間的穩定。在控制階段，可以分析一些內部的不穩定性。利用分析的基礎上，並提出一組整體控制策略，可用於四個連接架構上。

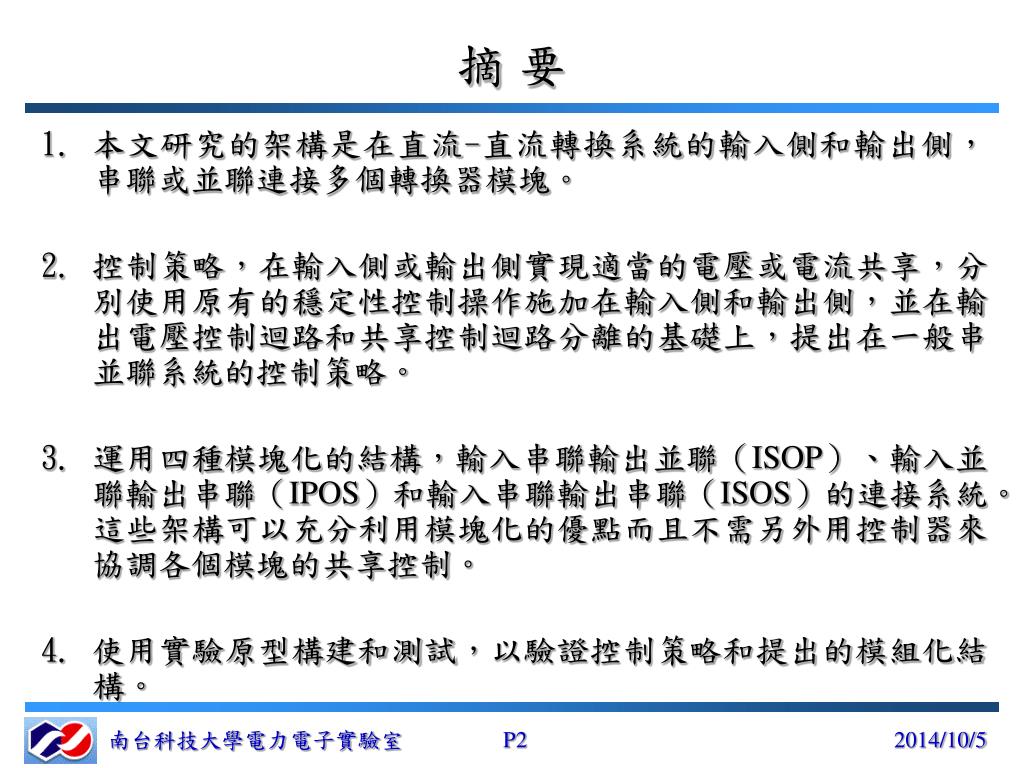

摘 要 • 本文研究的架構是在直流-直流轉換系統的輸入側和輸出側，串聯或並聯連接多個轉換器模塊。 • 控制策略，在輸入側或輸出側實現適當的電壓或電流共享，分別使用原有的穩定性控制操作施加在輸入側和輸出側，並在輸出電壓控制迴路和共享控制迴路分離的基礎上，提出在一般串並聯系統的控制策略。 • 運用四種模塊化的結構，輸入串聯輸出並聯（ISOP）、輸入並聯輸出串聯（IPOS）和輸入串聯輸出串聯（ISOS）的連接系統。這些架構可以充分利用模塊化的優點而且不需另外用控制器來協調各個模塊的共享控制。 • 使用實驗原型構建和測試，以驗證控制策略和提出的模組化結構。 南台科技大學電力電子實驗室

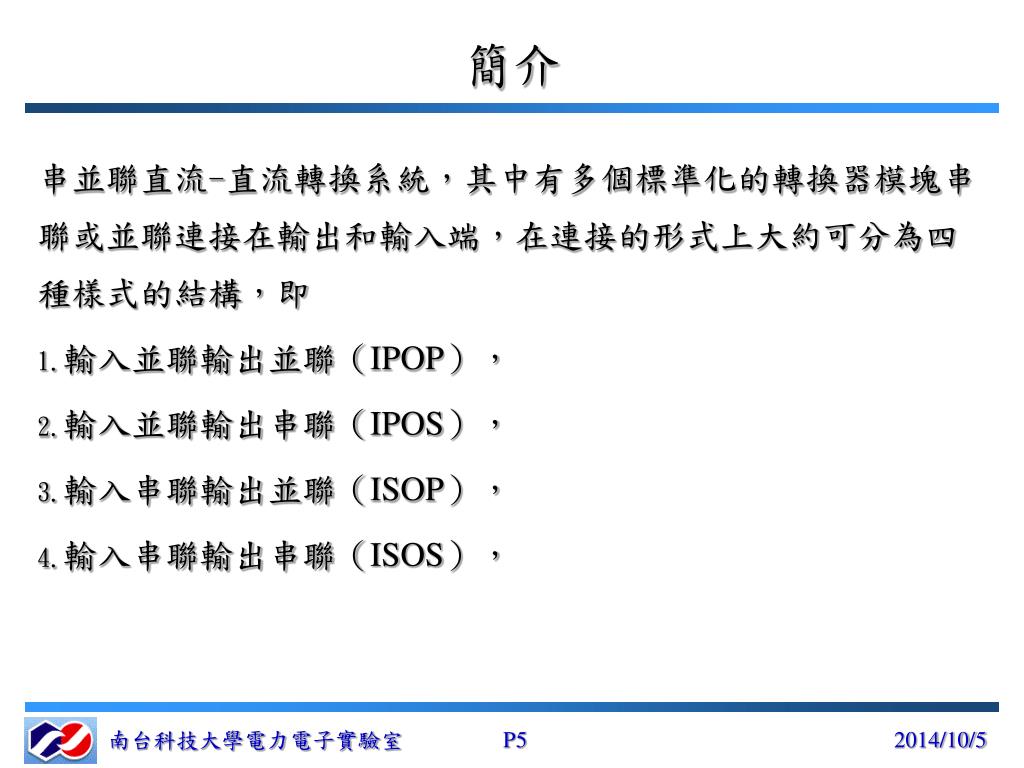

簡介 串並聯直流-直流轉換系統，其中有多個標準化的轉換器模塊串聯或並聯連接在輸出和輸入端，在連接的形式上大約可分為四種樣式的結構，即 輸入並聯輸出並聯（IPOP）， 輸入並聯輸出串聯（IPOS）， 輸入串聯輸出並聯（ISOP）， 輸入串聯輸出串聯（ISOS）， 南台科技大學電力電子實驗室
系統架構簡介:輸入並聯輸出並聯（IPOP） 圖1 IPOP模塊架構圖 圖1為IPOP架構圖 ，因為可提供低輸出電壓及高輸出電流是最受青睞的配置。 南台科技大學電力電子實驗室

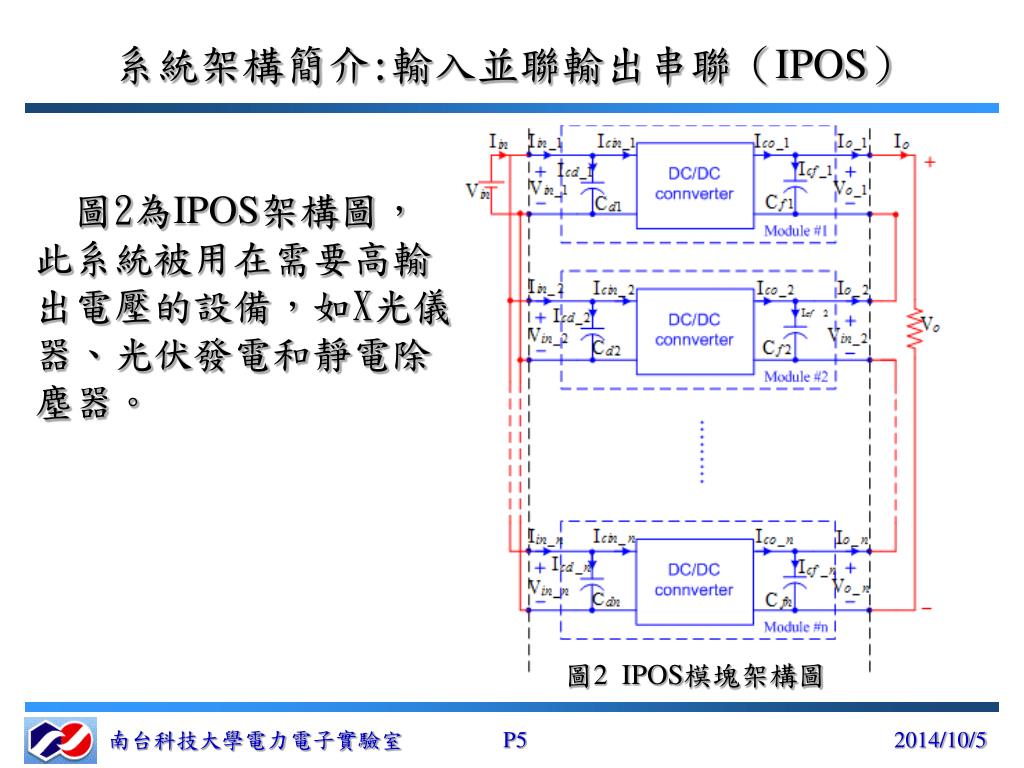

系統架構簡介:輸入並聯輸出串聯（IPOS） 圖2為IPOS架構圖，此系統被用在需要高輸出電壓的設備，如X光儀器、光伏發電和靜電除塵器。 圖2 IPOS模塊架構圖 南台科技大學電力電子實驗室 P5 2014/10/5

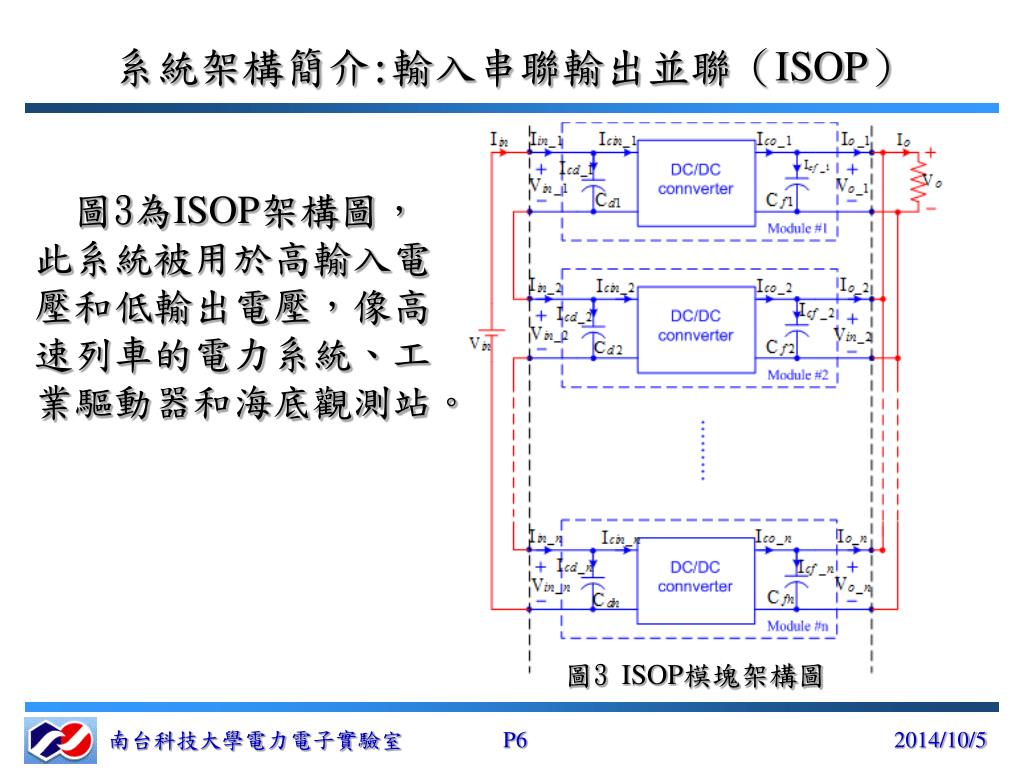

系統架構簡介:輸入串聯輸出並聯（ISOP） 圖3為ISOP架構圖，此系統被用於高輸入電壓和低輸出電壓，像高速列車的電力系統、工業驅動器和海底觀測站。 圖3ISOP模塊架構圖 南台科技大學電力電子實驗室

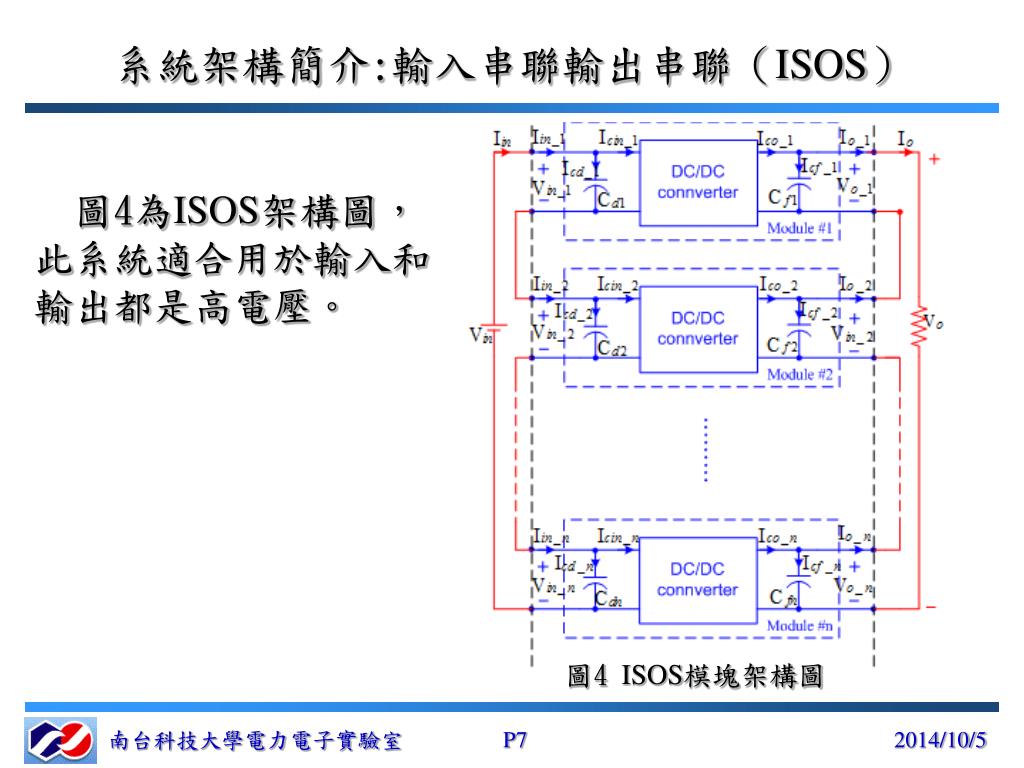

系統架構簡介:輸入串聯輸出串聯（ISOS） 圖4為ISOS架構圖，此系統適合用於輸入和輸出都是高電壓。 圖4ISOS模塊架構圖 南台科技大學電力電子實驗室
