实验二 基尔霍夫定律

实验二 基尔霍夫定律. 510 实验室 韩春玲. 一、实验目的 1 、验证基尔霍夫电流定律、电压定律，加深对基尔霍夫定律的理解。 2 、加深其适用范围普遍性的认识。 3 、加深对电流、电压参考方向的理解。 4 、进一步熟悉万用表及试验箱的使用方法。. 二、原理说明 基尔霍夫定律是电路普遍适用的基本定律。无论是线性电路还是非线性电路，无论是时变电路还是非时变电路都适用。 基尔霍夫电流定律（ KCL ）：在集总电路中，任一瞬时，流向某一结点的电流之和等于由该结点流出的电流之和。

hovan
Download Presentation

实验二 基尔霍夫定律

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

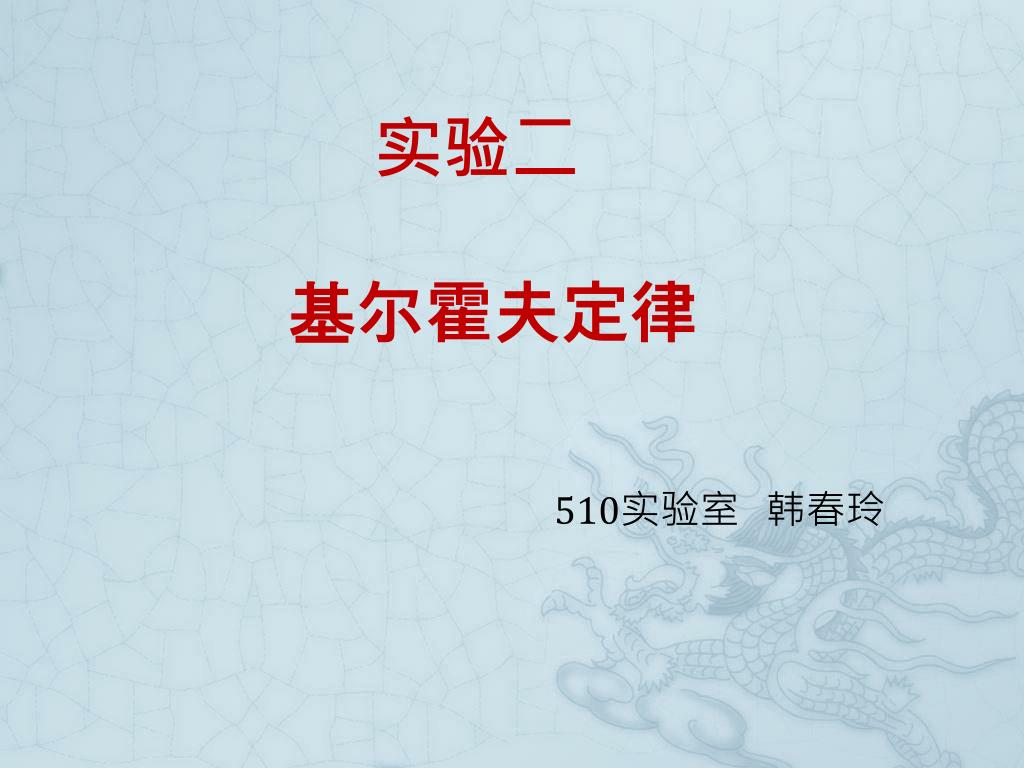

  1. 实验二 基尔霍夫定律 510实验室 韩春玲

  2. 一、实验目的 • 1、验证基尔霍夫电流定律、电压定律，加深对基尔霍夫定律的理解。 • 2、加深其适用范围普遍性的认识。 • 3、加深对电流、电压参考方向的理解。 • 4、进一步熟悉万用表及试验箱的使用方法。

  3. 二、原理说明 • 基尔霍夫定律是电路普遍适用的基本定律。无论是线性电路还是非线性电路，无论是时变电路还是非时变电路都适用。 • 基尔霍夫电流定律（KCL）：在集总电路中，任一瞬时，流向某一结点的电流之和等于由该结点流出的电流之和。 • 基尔霍夫电压定律（KVL）：在集总电路中，任一瞬时，沿任一回路所有支路电压的代数和恒等于零。

  4. 三、实验内容： 按图组装电路，测量电压电流，填在相应的表格内,验证基尔霍夫电压电流定律.

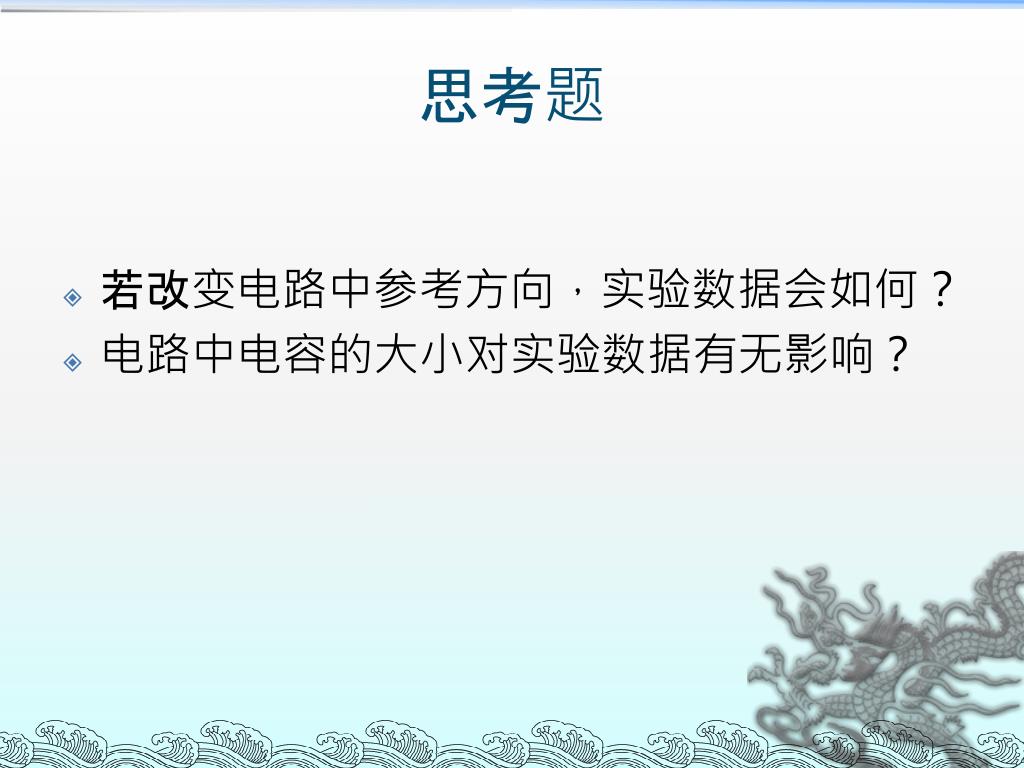

  5. 思考题 • 若改变电路中参考方向，实验数据会如何？ • 电路中电容的大小对实验数据有无影响？
