  1. Hampson-Russell 2003 升级版

  2. 概述 • Hampson-Russell 公司认为最新释放的软件很值得骄傲。我们不仅仅是改进了以前的一些功能，而且新增加了许多创新的功能。 • 我们要确保你们了解这些新功能以及如何使用它们。我们要求你们花费一点时间浏览一下这个资料了解一下这些功能，可能对你会有帮助。

  3. 目录 • 一般功能 • GEOVIEW • AVO • eLOG • EMERGE • ISMAP • STRATA • PRO4D • GLI3D

  4. 一般的新功能 • Split-Screen View • Panner View • Linked Cursors and Tied Seismic Lines • SeisWorks R2003 Bricked & Compressed File Support • Creating a SeisWorks output file from a SEG-Y input file • OpenSpirit Seismic Data Access • Open seismic volumes from another project • Cross-Plotting of Multiple Volumes • Viewing Histograms and Distribution Curves

  5. Split Screen Views（分屏显示） 现在地震数据窗口并排显示两个不同的数据体。

  6. Panner（扫描器） Panner选项可以让你观察一个小窗口内的数据，并能够在数据体中各处移动。这个选项可以让你快速方便地把某一个同相轴的地震信号与数据体中的另一部分数据进行比较。 Panner窗口

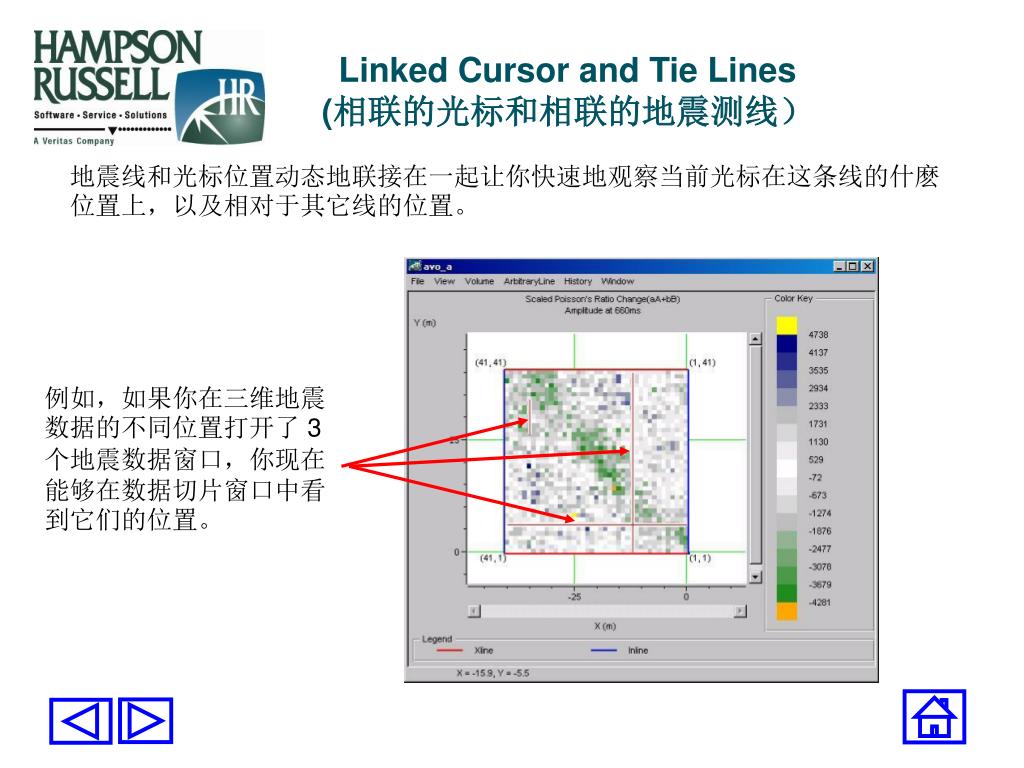

  7. Linked Cursor and Tie Lines (相联的光标和相联的地震测线） 地震线和光标位置动态地联接在一起让你快速地观察当前光标在这条线的什麽位置上，以及相对于其它线的位置。 例如，如果你在三维地震数据的不同位置打开了 3 个地震数据窗口，你现在能够在数据切片窗口中看到它们的位置。

  8. 支持 SeisWorks R2003 Bricked 和 Compressed 文件 所有的 Hampson-Russell 地震软件现在能够读写新的 SeisWorks 1998.x 或者 R2003 砖块和压缩格式的地震数据文件。 砖块 (.bri), 压缩 (.cmp) 和标准的 3D 数据体 (.3dv) 文件都出现在SeisWorks 地震数据文件选择表里。任何出现文件可以被选择作为数据输入文件。

  9. 从 SEG-Y 输入里生成 SeisWorks 输出文件 SEGY 格式的迭后数据体现在可以写成 SeisWorks 砖块、压缩或者标准的3D 格式地震数据体。

  10. OpenSpirit 地震数据存取 利用 OpenSpirit 存取可以从 Windows 和 Solaris 平台中存取 IESX 、Charisma 和 SeisWorks 地震数据。

  11. 从其它工区打开地震数据 当你要 “Open Seismic From Project” 时，你能够从当前工区或者不同的工区一起打开地震数据体。

  12. 多个数据体的交会图 你现在可能要交会工区内的任何两个数据体中的数据： 在这个例子中，交会近、远角度迭加数据。

  13. 直方图和分布曲线 用于产生交会图的数据也能用直方图的形式观察。 在数据顶部拟合出不同的分布曲线。

  14. 新的 GEOVIEW 功能 • 多个 LAS 测井曲线文件加载 • 井类型和测井曲线类型的映射 • LAS 测井曲线加载的曲线类型映射

  15. 多个 LAS 文件加载 现在可以方便地同时把多个 LAS 测井曲线文件加载到 Geoview 数据库里。 Details…

  16. 井类型和测井曲线类型影射 有了最近版本的 Geoview ，你就能够把第三方的井和测井曲线类型映射成Hampson-Russell 的井类型和测井曲线类型。

  17. LAS 测井曲线加载的曲线类型映射 当你加载具有“未知”曲线类型的 LAS 曲线时，你能够把这些曲线类型映射成与Geoview 兼容的曲线类型。任何将要加载的 LAS 文件将使用这个新的曲线类型映射关系。

  18. 新的 AVO 功能 • 各向异性建模 • AVO 建模和处理组合到一个包里 • 3D AVO 建模 • 三项 AVO 分析 • 矢量图分析 • 拾取分析 • 调整统计 • 注解测井分层

  19. 各向异性建模 你现在可以使用 Leon Thomsen 的Delta 和 Epsilon 测井曲线模拟各向异性。

  20. AVO 建模和分析组合到一起 现在用一个按钮启动 AVO ，显示新的 AVO 分析界面。 在边部菜单条上选择Modeling/Single Well…选项启动老的 AVO 建模窗口。

  21. 3D AVO 建模 现在可以生成 3D AVO 模型和合成记录。

  22. 三项 AVO 分析 从 Aki-Richards 线性方程里提取和显示所有的三个属性：截距、梯度和曲率，以及这些属性的组合。

  23. 矢量图分析 现在的功能包括了提取和显示 AVO 极化角属性

  24. AVO 拾取分析 AVO Pick Analysis功能用于就在 AVO 迭前数据的下面方便的显示拾取的振幅。一个可选的功能是以相同的比例显示 AVO 梯度曲线。

  25. 调整统计 新的 AVO Trim Statics选项用于在 AVO 分析之前的 CDP 道集上校正剩余的 NMO 或者静校正误差。在改进所有的 AVO 属性计算（例如梯度迭加）的质量这是很有帮助的 。

  26. 注解测井分层 在地震剖面上显示测井曲线上的分层。在View / Parameters菜单里选择Insert标签设置Tops显示参数。 Tops Annotation

  27. 新的 eLOG 功能 • 在单个曲线道上显示多条曲线 • 曲线运算 • 在测井曲线显示窗口内的光标跟踪功能 • 全局参数设置 • 多口井和多条曲线的运算和变换处理

  28. 在单个曲线道上显示多条曲线 在同一个曲线道上显示两条或多条曲线能够让你快速的看出曲线之间的差别。

  29. 曲线运算 曲线运算操作是 eLog 的一个新的数学运算功能，它使你能够对测井曲线应用复杂程序的数学运算。 Details…

  30. 在曲线显示窗口里点击鼠标并拖动，相应的深度、时间和曲线值就会显示出来在曲线显示窗口里点击鼠标并拖动，相应的深度、时间和曲线值就会显示出来 在测井曲线显示窗口里跟踪光标

  31. 全局参数设置 在 eLog 里，你可以使用Global Parameters 设置所有打开的测井曲线显示窗口的 View Parameters 。如果你在一个窗口里改变 View Parameters ，所有其它窗口里的 View Parameters 也都会改变。甚至所有的其它打开的曲线显示窗口都会保持这些设置。

  32. 多口井和多条曲线的运算和变换处理 你现在可以方便地对多口井同时做运算和变换处理。 例如，你可以对数据库里的所有 P-波曲线做变换。

  33. 新的 EMERGE 功能 • 基于径向函数的神经网络 • 多个多属性变换列表 • 优化算子长度的自动搜索 • 在一个时窗范围内应用处理

  34. 基于径向函数的神经网络 在 EMERGE 里增加了基于径向函数的神经网络或称为 RBF，作为一个神经网络选项。 这个选项类似于目前的 PNN 和 MLFN 选项，它利用训练数据库在一些地震属性与一些感兴趣的油藏参数之间建立关系，然后把这个关系应用到整个地震数据体上。

  35. 多个多属性变换列表 这个选项允许你在工区里创建和使用多个多属性变换列表

  36. 自动搜索优化算子长度 Emerge 里一个重要的参数是褶积算子长度。你现在可以自动测试一系列算子长度并显示这些结果。

  37. EMERGE: 在一个时窗内应用 在 EMERGE 里，你现在可以在由层位或常数时间控制的时窗内应用计算出的多属性变换。

  38. 新的 ISMAP 功能 • 同时输入多个数据切片

  39. 同时输入多个数据切片 你现在可以快速方便地把多个图加载到 ISMAP 软件里。

  40. 新的 STRATA 功能 • 批反演处理 • 颜色反演 • 具有交叉验证功能多井反演的 • 基于层的模型和反演结果的颜色剖面

  41. 批反演处理 现在可以实现地震反演的批处理。 批处理作业控制器允许你把模块加到批队列里，并监视作业状态。

  42. 颜色反演 现在可以实现颜色反演。

  43. 具有交叉验证功能多井反演的 利用在模型里所使用的井的交叉验证来分析反演结果。

  44. 基于层的颜色剖面 颜色绘图新增强的功能改进了模型和反演波阻抗显示的质量和分辨率。新释放的软件现在是基于层而不是基于时间进行道内插。 以前… 现在。

  45. 新的 PRO4D 功能 • FRM: 温度、压力和 GOR 曲线作为条件曲线 • 把 GOR 增加为一个系统变化参数 • 在 S-wave 预测中增加了Greenburg-Castagna 选项 • Reuss 或 Hashin-Shtrikman 有效介质建模 • 描述性注解系统变化输出结果 • 不包括/包括区域 • 参照参考层的自动拾取 • 在整形滤波和相位时间匹配选项里允许沿层设计时窗 • 可以应用内部估算的或者输入的整形滤波器

  46. FRM 输出条件曲线 在 FRM 里输出与测量的油藏特性相一致测井响应曲线。

  47. GOR 影响建模 速度和密度变化作为 GOR 的函数进行估算。 忠实于混相和泡点值。

  48. Greenburg-Castagna 用于 S-wave 预测 当在后边的菜单里提供了矿物含量时可以利用Greenburg-Castagna 估算横波速度。 油藏里的矿物可以是常数或变量。

  49. 有效介质建模 利用 Reuss 或 Hashin-Shtrikman 混合公式进行有效介质建模。

  50. 描述性注解系统变化输出结果 改进了系统变化注解选项，便于区分将被修改的曲线属性。
