第十章 单片机与 I/O 外部设备的接口. § 10 . 1 LED 数码管显示. LED 结构 LED 的工作原理 LED 显示器的接口方式 LED 显示器的显示方式. 单片机应用系统常用的显示器件有:. 发光二极管显示器,简称 LED ( Light Emitting Diode ) 液晶显示器,简称 LCD ( Liquid Crystal Display ). LED 显示器 内部由发光二极管组成段显示。 数码管结构分为 共阳极型 和 共阴极型 LCD 液晶显示器 常用的 LCD 可为 字符型 和 点阵型 两类 字符型可用来显示字符和数字

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '第十章 单片机与 I/O 外部设备的接口' - hop-sweeney


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
10 1 led

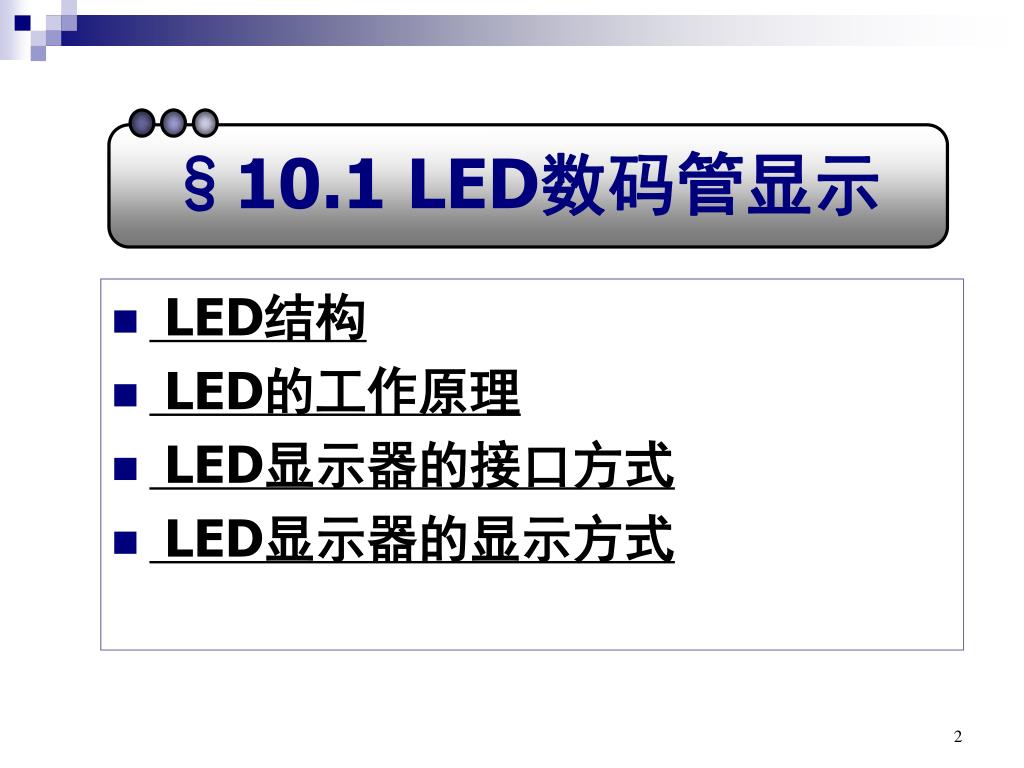

§10.1LED数码管显示
  • LED结构
  • LED的工作原理
  • LED显示器的接口方式
  • LED显示器的显示方式
slide3
单片机应用系统常用的显示器件有:
  • 发光二极管显示器,简称LED

(Light Emitting Diode)

  • 液晶显示器,简称LCD

(Liquid Crystal Display)

slide4
LED显示器

内部由发光二极管组成段显示。

数码管结构分为共阳极型和共阴极型

  • LCD液晶显示器

常用的LCD可为字符型和点阵型两类

  • 字符型可用来显示字符和数字
  • 点阵型可用来显示汉字及图形
slide5

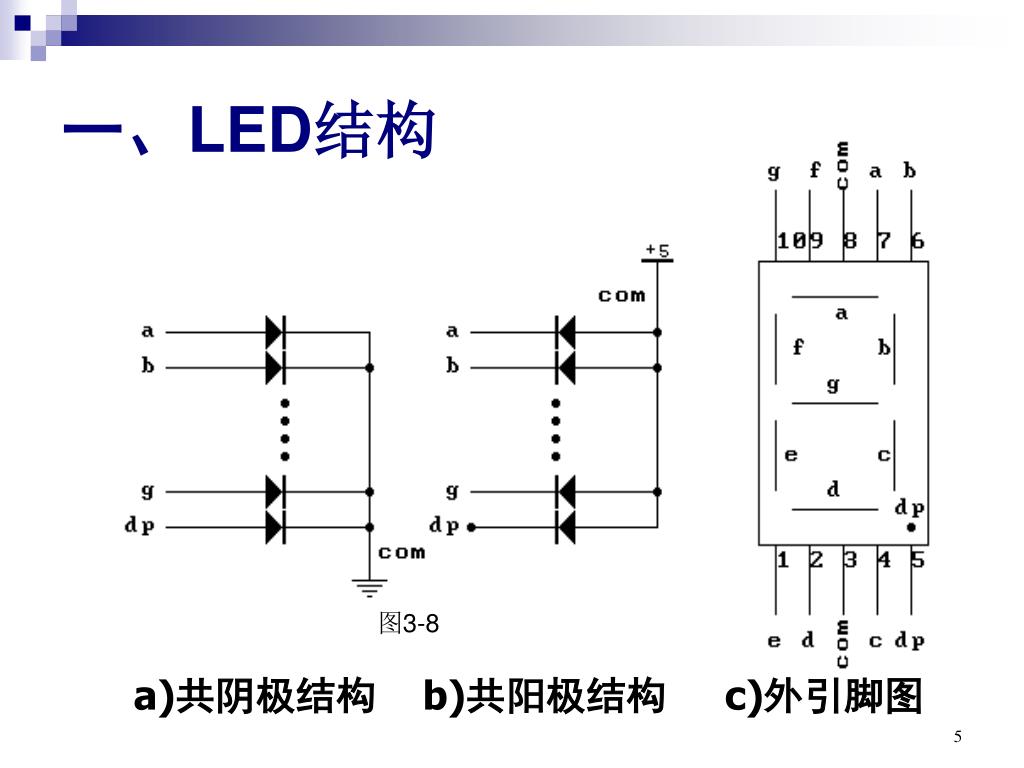

一、LED结构

图3-8

a)共阴极结构 b)共阳极结构 c)外引脚图

slide6

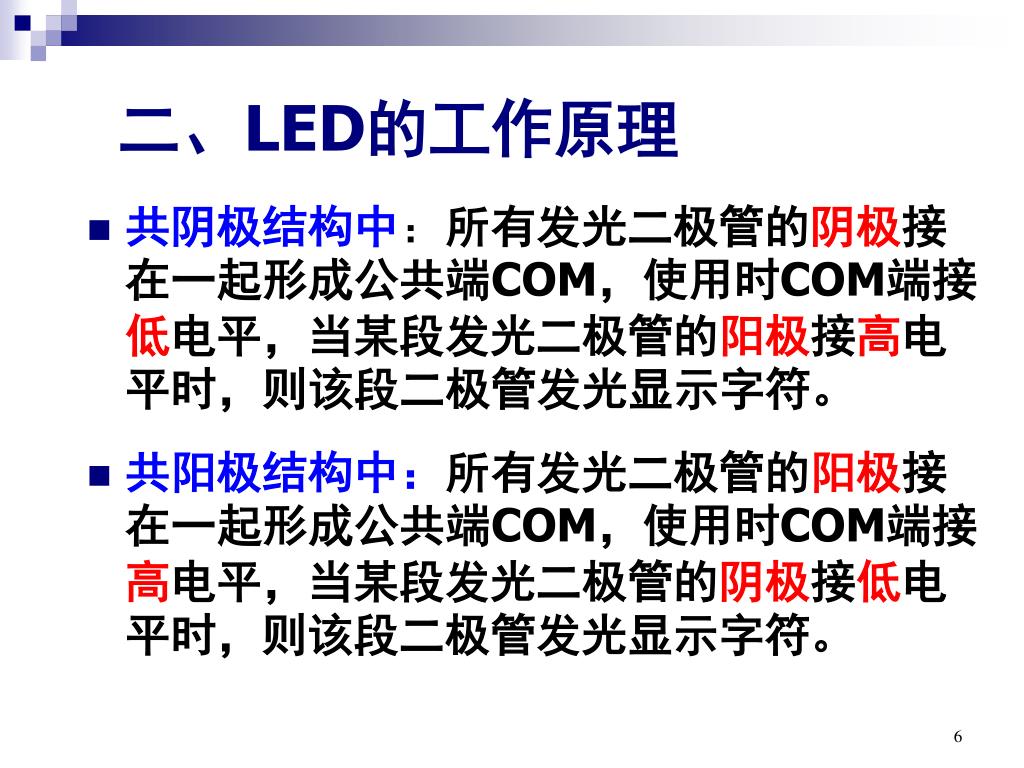

二、LED的工作原理
  • 共阴极结构中:所有发光二极管的阴极接在一起形成公共端COM,使用时COM端接低电平,当某段发光二极管的阳极接高电平时,则该段二极管发光显示字符。
  • 共阳极结构中:所有发光二极管的阳极接在一起形成公共端COM,使用时COM端接高电平,当某段发光二极管的阴极接低电平时,则该段二极管发光显示字符。
slide7
D7 D6 D5 D4 D3 D2 D1 D0

Dp

g

f

e

d

c

b

a

为了要显示某个字形,则应使此字形的相应段点亮,也即送一个不同的电平组合代表的数据来控制 LED的显示字形,此数据称为字符的段码。数据字位数与LED段码的关系如表所示:

数据字位数与LED段码的关系

数据位数

LED段码

slide8
D7 D6 D5 D4 D3 D2 D1 D0

Dp

g

f

e

d

c

b

a

a

b

f

g

e

c

Dp

d

图3-9

slide9
D7 D6 D5 D4 D3 D2 D1 D0

Dp

g

f

e

d

c

b

a

LED显示“0”示意图

a

b

f

g

e

c

Dp

d

图3-9

slide11
三、LED显示器的接口方式
  • 所谓LED接口方式是指LED七段数码显示器与单片机的连接方式。
  • 按照显示代码获得形式的不同,可分为两种:

硬件译码方式

软件译码方式

slide12
+5v

MCS-51

BCD译码器

COM

a

a

D

b

b

P1.0

c

c

C

P1.1

d

d

B

e

e

P1.2

f

f

A

P1.3

g

g

dp

dp

(1)硬件译码方式(以硬件为主的接口方法 )
  • 采用BCD码译码器/驱动器通过译码把一位BCD码翻译为相应的字形代码,然后由驱动器提供足够的功率去驱动发光二极管。

硬件译码电路

图3-10

slide13
MCS-51

R

8

×´

a

P1.0

P1.1

b

c

P1.2

P1.3

d

驱动器

e

P1.4

f

P1.5

g

P1.6

dp

P1.7

COM

(2)软件译码方式(以软件为主的接口方法 )
  • 由软件完成硬件译码器的功能。

软件译码电路

图3-11

slide14
比较:
  • 硬件译码器一般都具有直接驱动LED的能力,且占用单片机系统接口资源少(字形口只需4个口线),编程简单。缺点是显示字形有限,通常只能显示0~9十个字符。
  • 软件译码方式显示字形较多,可由用户自己编码决定。其缺点是占用单片机系统接口资源较多(字形口需8个口线),且一般要配置驱动器(如7406、7407、8718)编程相对复杂。
slide15

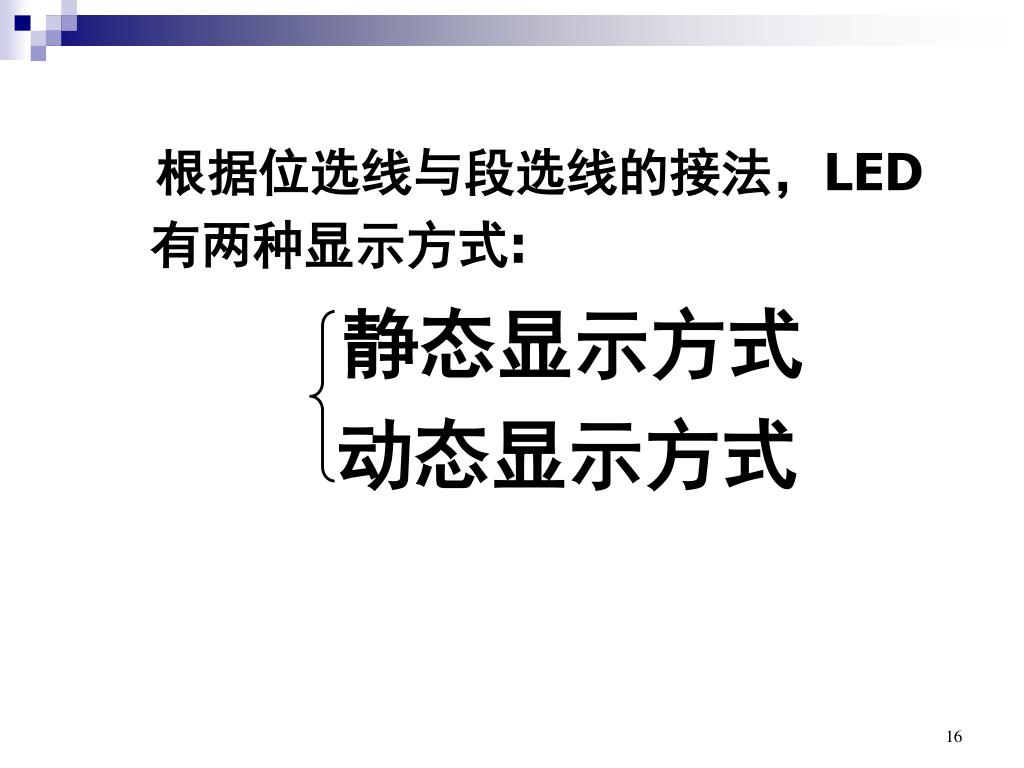

四、LED显示器的显示方式
  • 在单片机应用系统中,一般要同时使用N片七段LED构成N位LED显示器。
  • LED的公共端COM叫显示器的位选线,a~g称为段选线,这样N位LED显示器有N根位选线,N8根段选线(包括小数点位)。位选线控制LED的每一位是否显示,段选线控制每一位的显示字符。
slide17

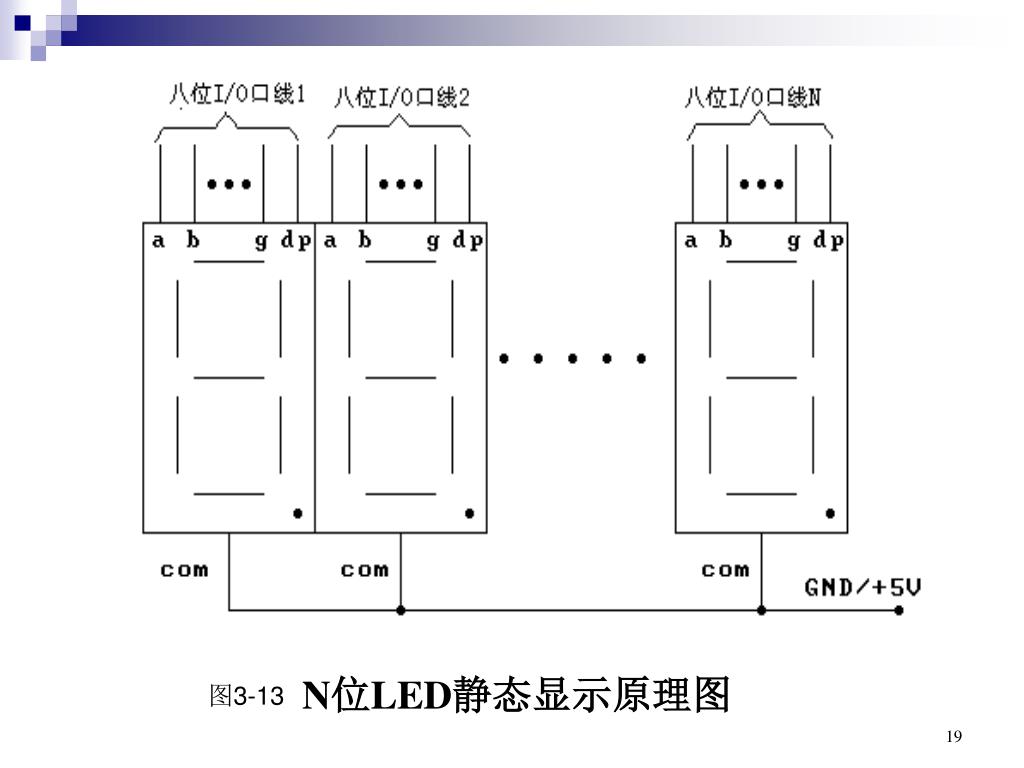

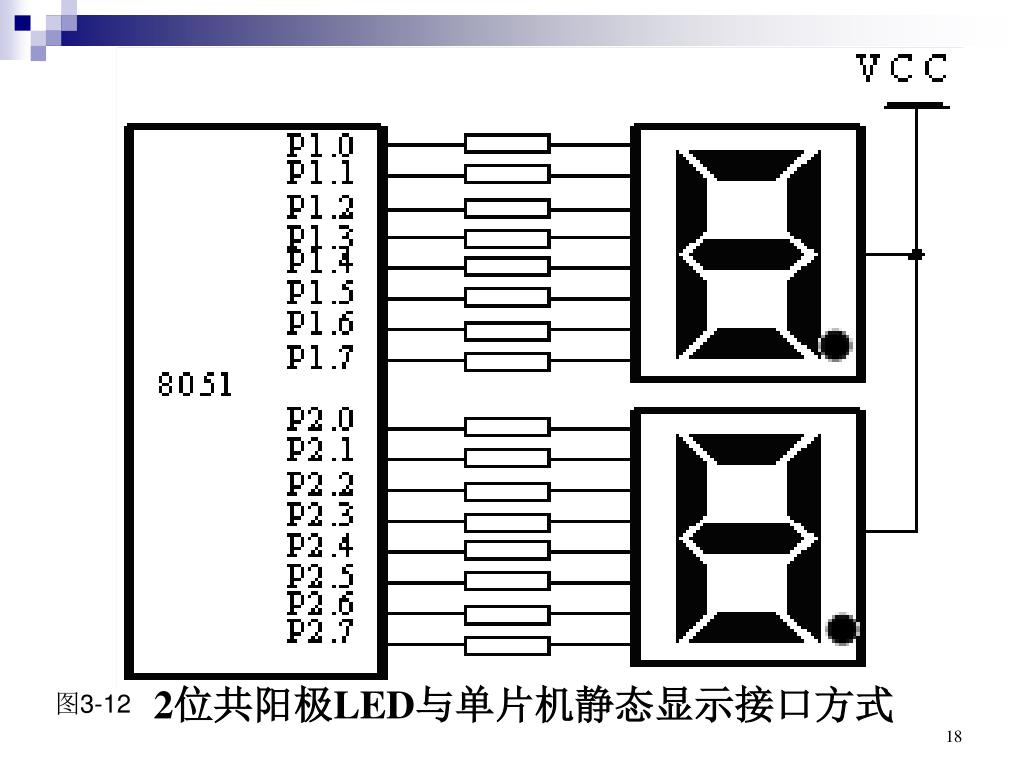

(1) 静态显示方式
  • 所有的位选线COM连接到一起接低电平(共阴极)或接高电平(共阳极);
  • 每一位LED的段选线连接到一个8位显示输出口上,这样N位显示器共需要8N根显示输出线,显示时位与位之间是相互独立的。
slide20
静态显示方式特点:
  • 优点: 具有显示亮度高,显示稳定,

控制方便等。

  • 缺点: 显示的位数较多时,占用的

I/O口线较多。

slide21

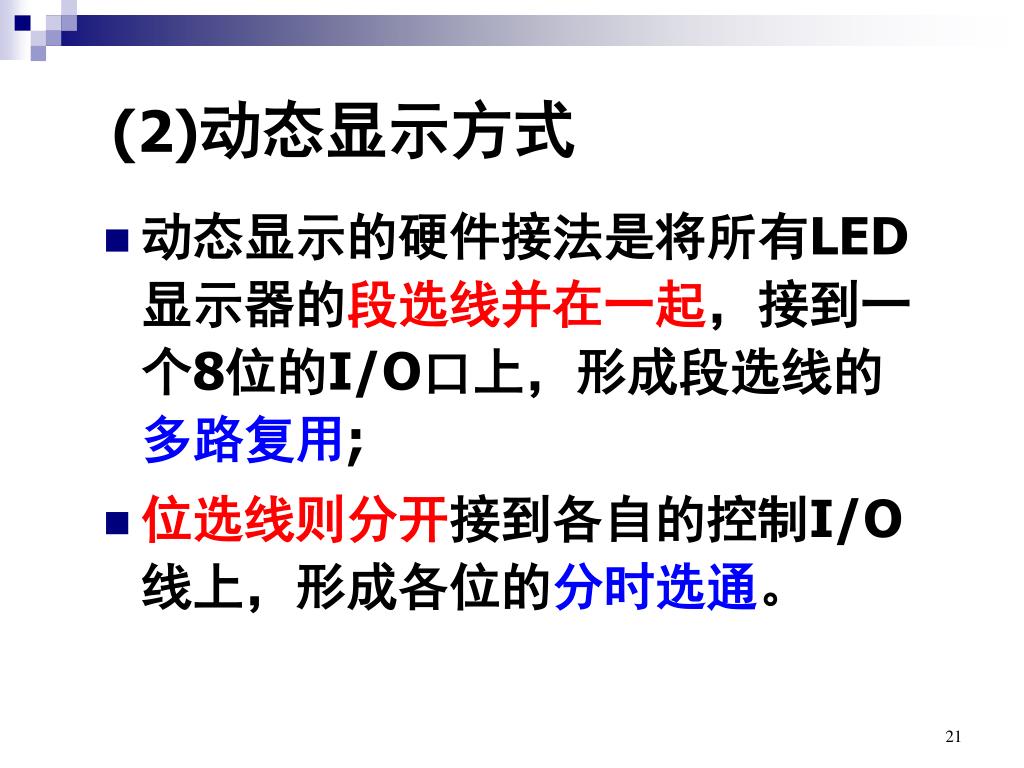

(2)动态显示方式

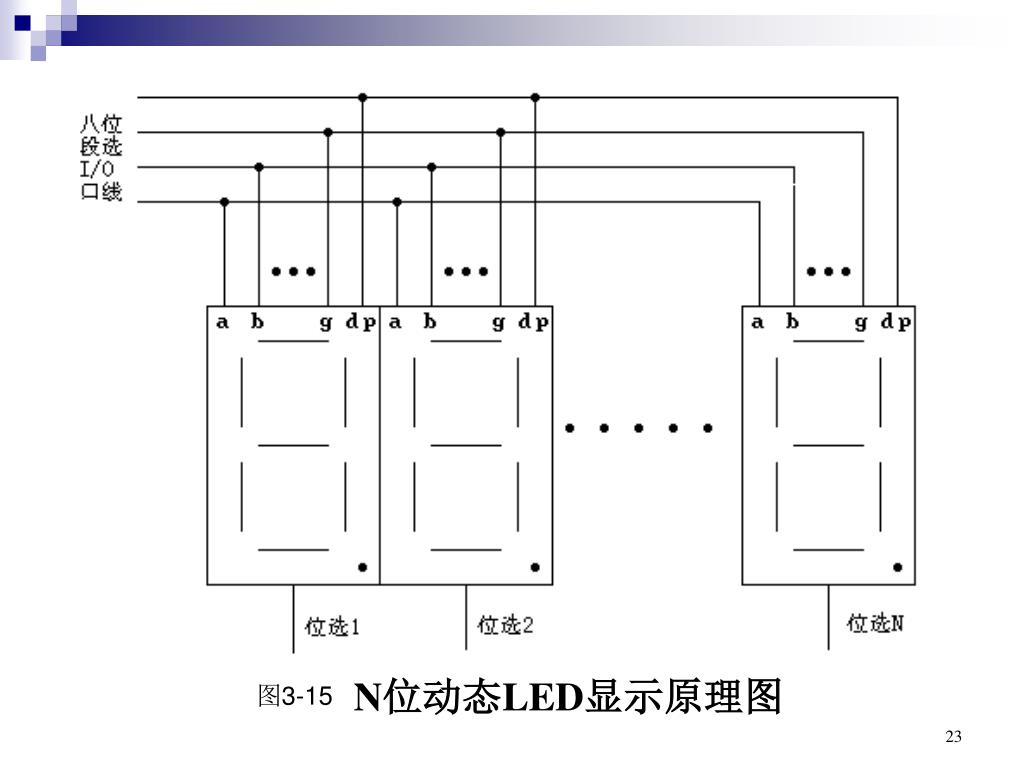

  • 动态显示的硬件接法是将所有LED显示器的段选线并在一起,接到一个8位的I/O口上,形成段选线的多路复用;
  • 位选线则分开接到各自的控制I/O线上,形成各位的分时选通。
slide22
反相位驱动器

5位LED动态显示电路

图3-14

slide24
动态显示方式原理:
  • LED在每一个时间段内只有一位LED显示,而其他LED不显示;
  • 通过程序或硬件电路控制,各LED在一个显示周期内分别显示一段时间,当一个显示周期足够短时,由于人眼的视觉暂留特性,使人感觉每个LED总在亮。
slide25
反相位驱动器

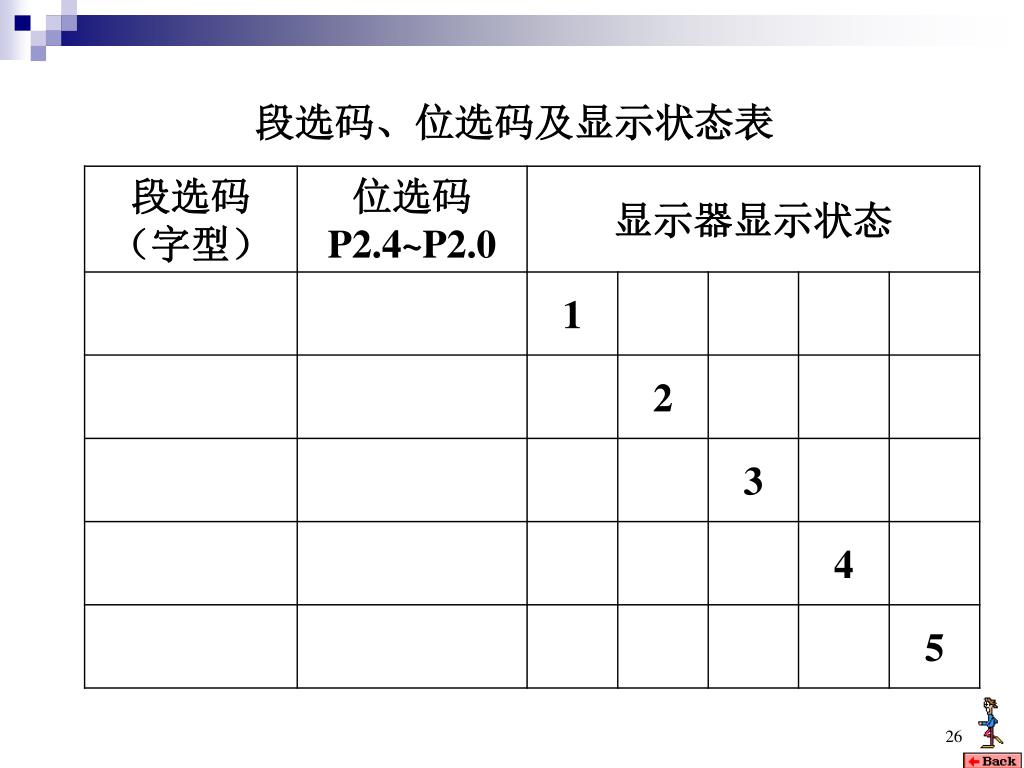

例10-1:LED的动态显示电路由MCS-51单片机的P1口和P2口分别驱动LED的段和位,试问:如要显示1、2、3、4、5,P1.0~P1.7分别对应a~dp,则段驱动与位驱动及显示状态如何?(设LED采用共阳极显示器)

slide27
动态显示方式特点:
  • 优点:动态显示与静态显示相比

需要I/O口线少。

  • 缺点:控制程序较复杂,

显示亮度低。

slide28
小结比较:

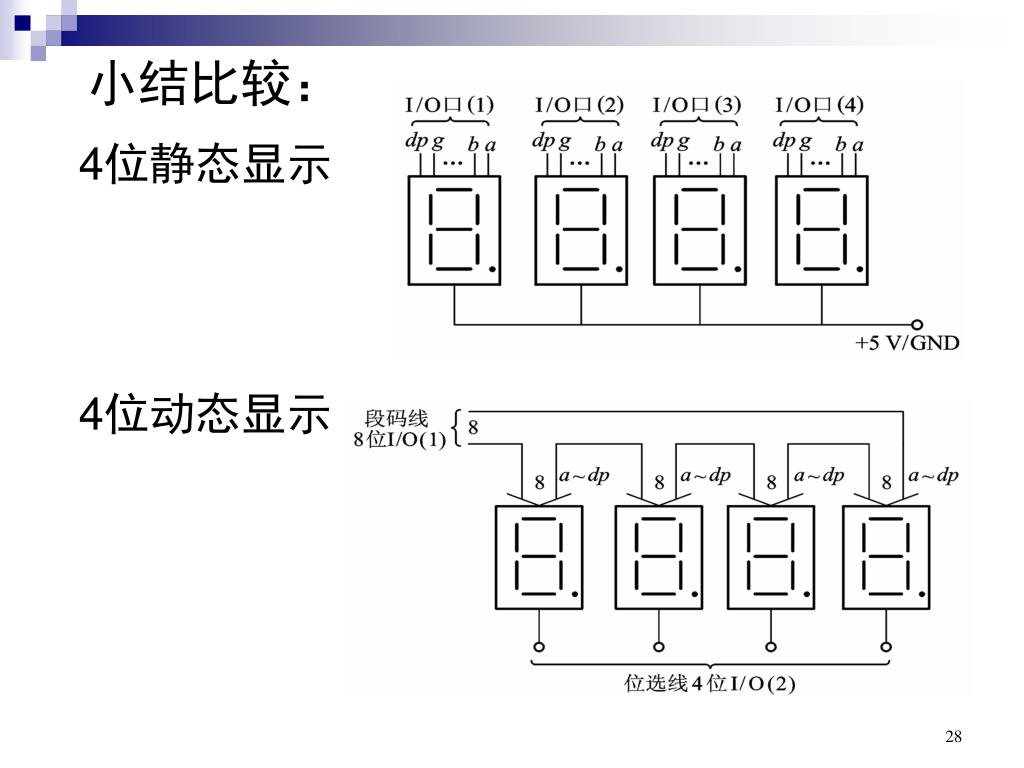

4位静态显示

4位动态显示

slide29
§10.2 键盘接口原理
  • 一、键盘基础知识
  • 二、MCS-51对非编码键盘的接口
  • 三、键盘的工作方式
slide30
一 键盘基础知识

1、什么是键盘?

键盘是一组按键的组合,它是最常用的单片机输入设备,操作人员可以通过键盘输入数据或命令,实现简单的人机对话。

slide31
2、按键的分类

按键按照结构原理可分为两类:

  • 触点式开关按键:如机械式开关等。
  • 无触点式开关按键:如磁感应按键。

前者造价低,后者寿命长。

目前,微机系统中最常见的是:

触点式开关按键

slide32
键盘按其结构形式可分为两种:
  • 编码键盘:由硬件逻辑自动提供与键对应的编码。使用方便,但电路复杂,价格较贵,在单片机应用系统中较少采用。
  • 非编码键盘:由软件来实现键盘的定义与识别。结构简单、成本低廉,在单片机应用系统中被普遍采用。
slide33

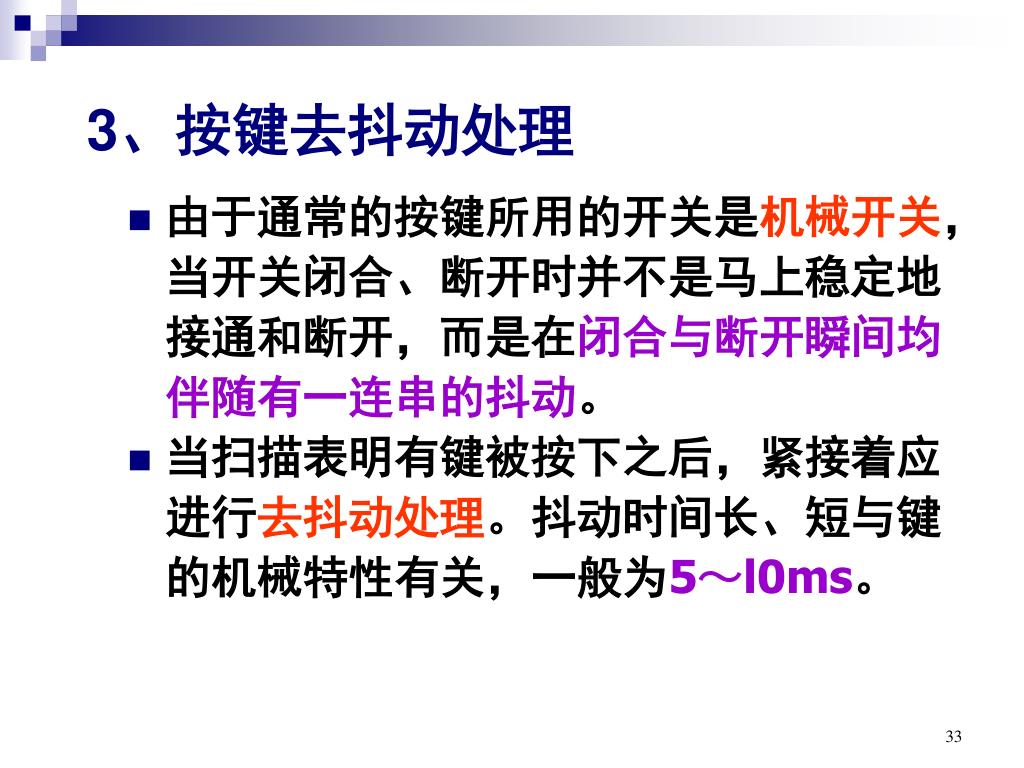

3、按键去抖动处理
  • 由于通常的按键所用的开关是机械开关,当开关闭合、断开时并不是马上稳定地接通和断开,而是在闭合与断开瞬间均伴随有一连串的抖动。
  • 当扫描表明有键被按下之后,紧接着应进行去抖动处理。抖动时间长、短与键的机械特性有关,一般为5~l0ms。
slide34
键按下

键释放

闭合稳定

前沿抖动

后沿抖动

按键抖动波形示意图

  • 如图所示:

图3-1

slide35
★请思考
  • 什么是键抖动?
  • 为什么键盘要考虑去抖动?
  • 一般常用去抖动的方法有哪些?
slide36
什么是键抖动?
  • 由于通常的按键所用的开关是机械开关,被按下时,由于机械触点的弹性及电压突跳等原因,触点闭合或断开的瞬间会出现电压抖动。
  • 为什么键盘要考虑去抖动?
  • 键抖动可能导致计算机将人工按一次键操作识别为多次,为了消除干扰,保证在按键闭合稳定状态下读取键值,需要对键盘进行消抖处理。
slide37
一般常用去抖动的方法有几种?
  • 常用的消抖措施有硬件消抖和软件消抖。
  • 硬件方法就是在键盘中附加去抖动电路,从根本上消除抖动产生的可能性;
  • 软件方法则是采用时间延迟以躲过抖动(大约延时10~30ms即可),待行线上状态稳定之后,再进行状态输入。
slide38
◆软件消抖
  • 就是在第一次检测到有键按下时先不动作,延时一段时间(一般为10ms),再次检测按键的状态,如果仍保持闭合状态,则确认真正有键按下。
  • 当检测到按键释放后,也要给5ms~10ms的延时,待后沿抖动消失后才能转入按键的处理程序。
slide39

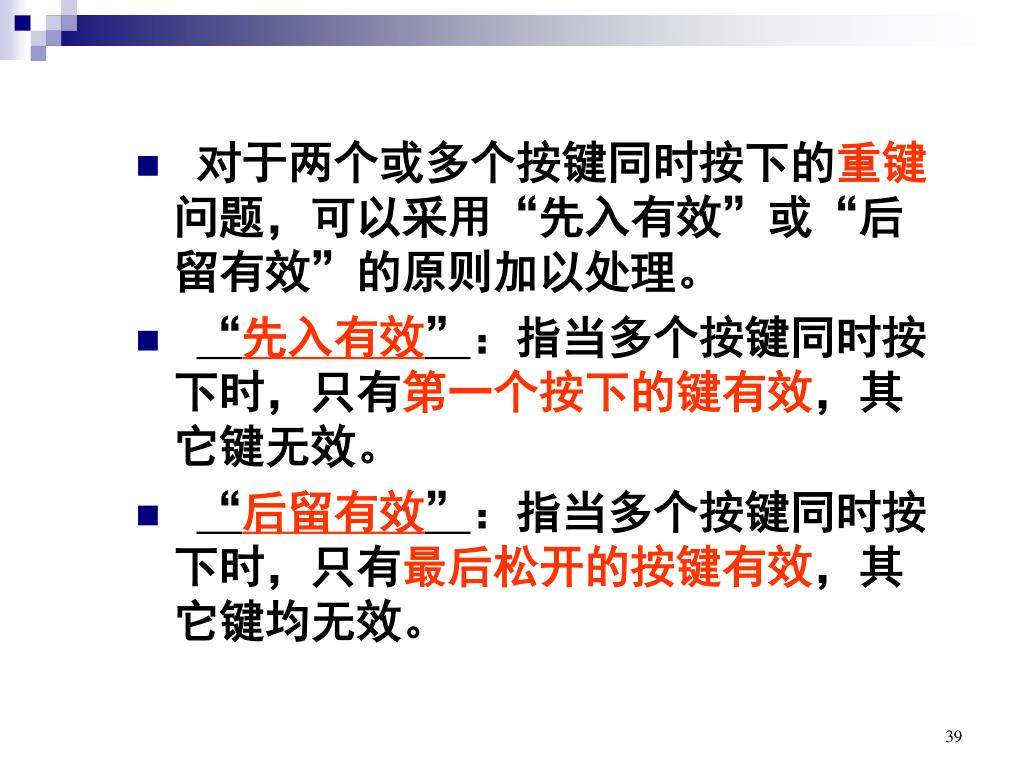

对于两个或多个按键同时按下的重键问题,可以采用“先入有效”或“后留有效”的原则加以处理。
  • “先入有效”:指当多个按键同时按下时,只有第一个按下的键有效,其它键无效。
  • “后留有效”:指当多个按键同时按下时,只有最后松开的按键有效,其它键均无效。
slide40
4、键盘接口的操作功能

从按一个键到键的功能被执行主要包括

两项工作:

  • 第一项:键的识别,即在键盘中找出被按的是哪个键。
  • 第二项:键功能的实现。

第一项工作使用接口电路实现,第二项

工作是通过执行查询/中断服务程序来完成。

我们先讨论第一项,即键盘接口问题。

slide41

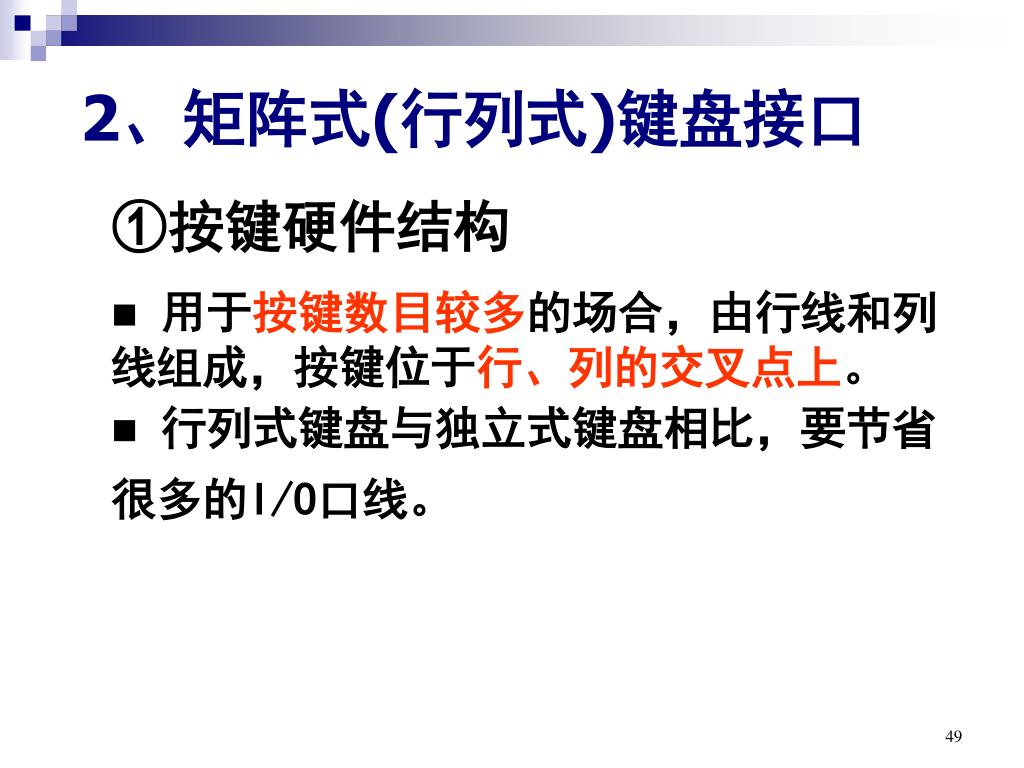

键盘接口的操作功能:

① 键盘扫描,以判定是否有键被按下

(称之为“闭合键”)。

② 键识别,以确定闭合键的行列位置。

③ 产生闭合键的键码。

④ 排除多键、窜键(复按)及去抖动。
