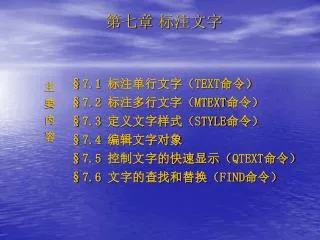

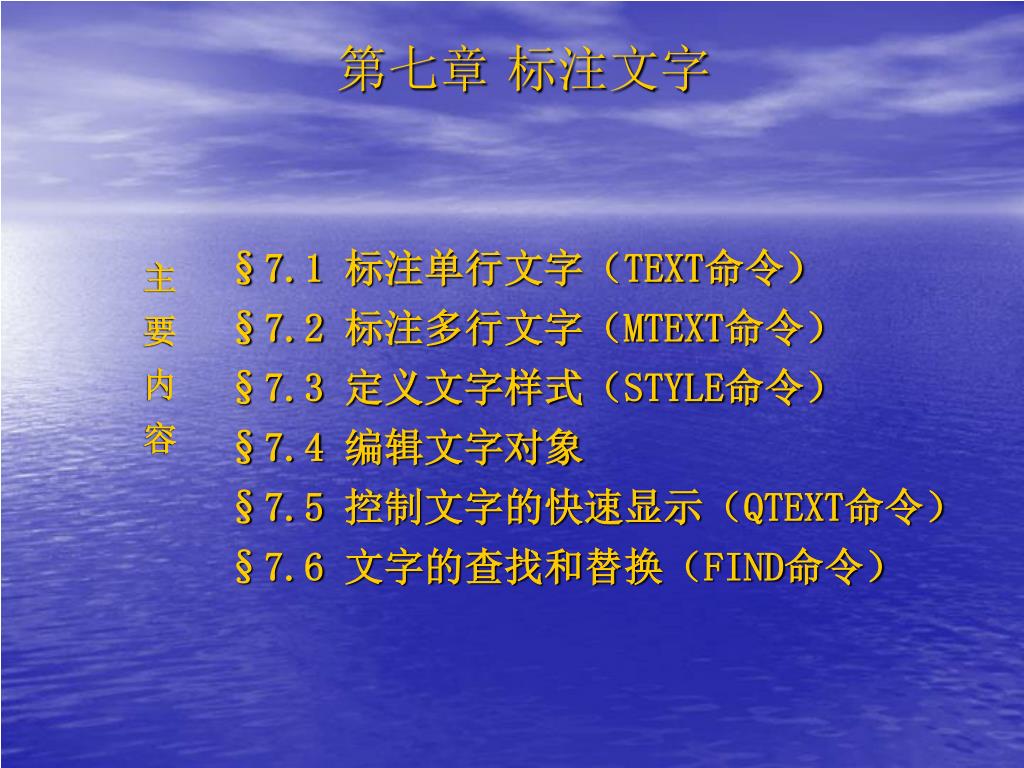

  1. 第七章 标注文字 §7.1 标注单行文字（TEXT命令） §7.2 标注多行文字（MTEXT命令） §7.3 定义文字样式（STYLE命令） §7.4 编辑文字对象 §7.5 控制文字的快速显示（QTEXT命令） §7.6 文字的查找和替换（FIND命令） 主 要 内 容

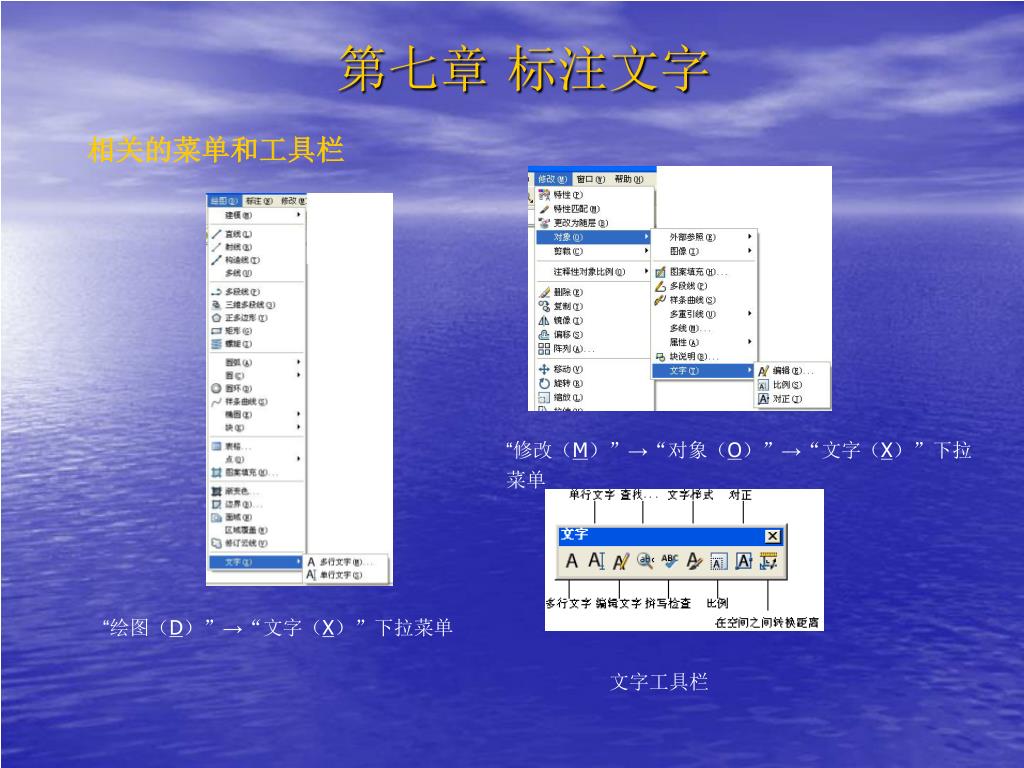

  2. 相关的菜单和工具栏 第七章 标注文字 “修改（M）”→“对象（O）”→“文字（X）”下拉菜单 “绘图（D）”→“文字（X）”下拉菜单 文字工具栏

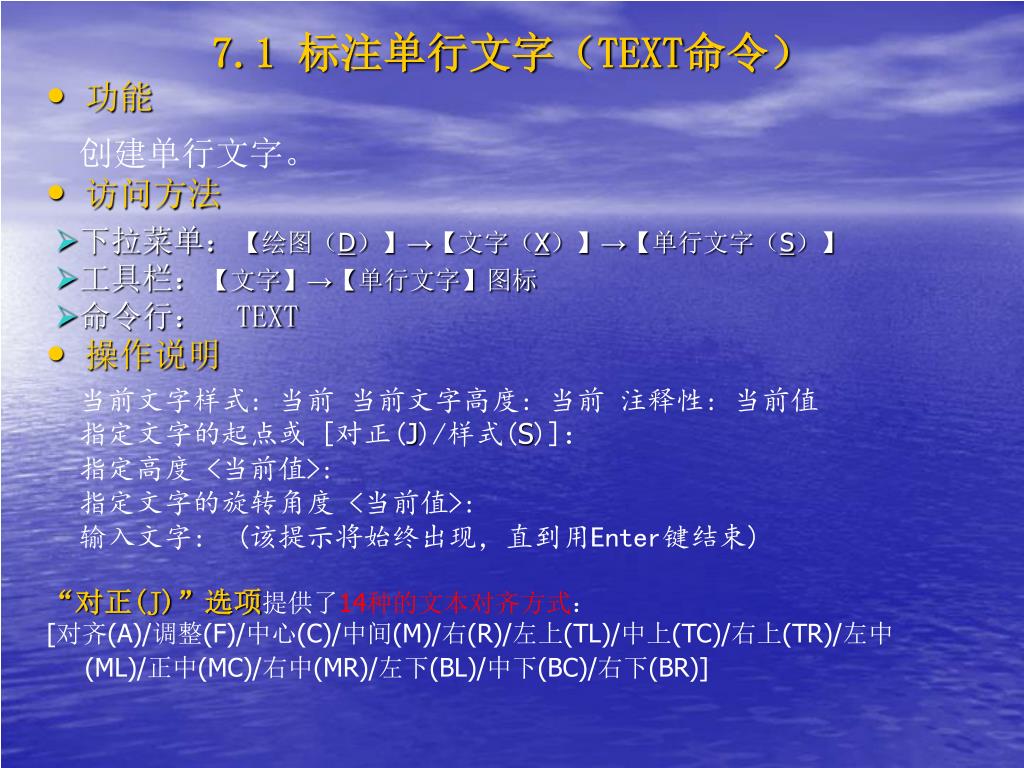

  3. 7.1 标注单行文字（TEXT命令） • 功能 创建单行文字。 • 访问方法 • 下拉菜单：【绘图（D）】→【文字（X）】→【单行文字（S）】 • 工具栏：【文字】→【单行文字】图标 • 命令行： TEXT • 操作说明 当前文字样式: 当前 当前文字高度: 当前 注释性: 当前值 指定文字的起点或 [对正(J)/样式(S)]： 指定高度 <当前值>: 指定文字的旋转角度 <当前值>: 输入文字: (该提示将始终出现，直到用Enter键结束) “对正(J)”选项提供了14种的文本对齐方式： [对齐(A)/调整(F)/中心(C)/中间(M)/右(R)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]

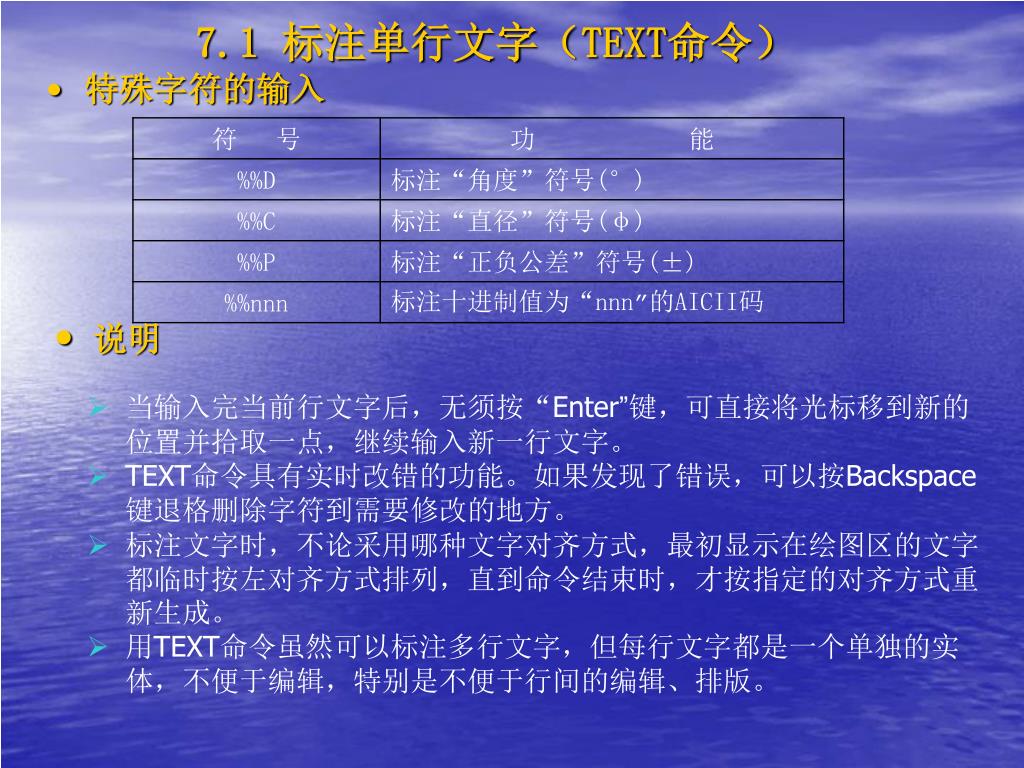

  4. 7.1 标注单行文字（TEXT命令） • 特殊字符的输入 • 说明 • 当输入完当前行文字后，无须按“Enter”键，可直接将光标移到新的位置并拾取一点，继续输入新一行文字。 • TEXT命令具有实时改错的功能。如果发现了错误，可以按Backspace键退格删除字符到需要修改的地方。 • 标注文字时，不论采用哪种文字对齐方式，最初显示在绘图区的文字都临时按左对齐方式排列，直到命令结束时，才按指定的对齐方式重新生成。 • 用TEXT命令虽然可以标注多行文字，但每行文字都是一个单独的实体，不便于编辑，特别是不便于行间的编辑、排版。

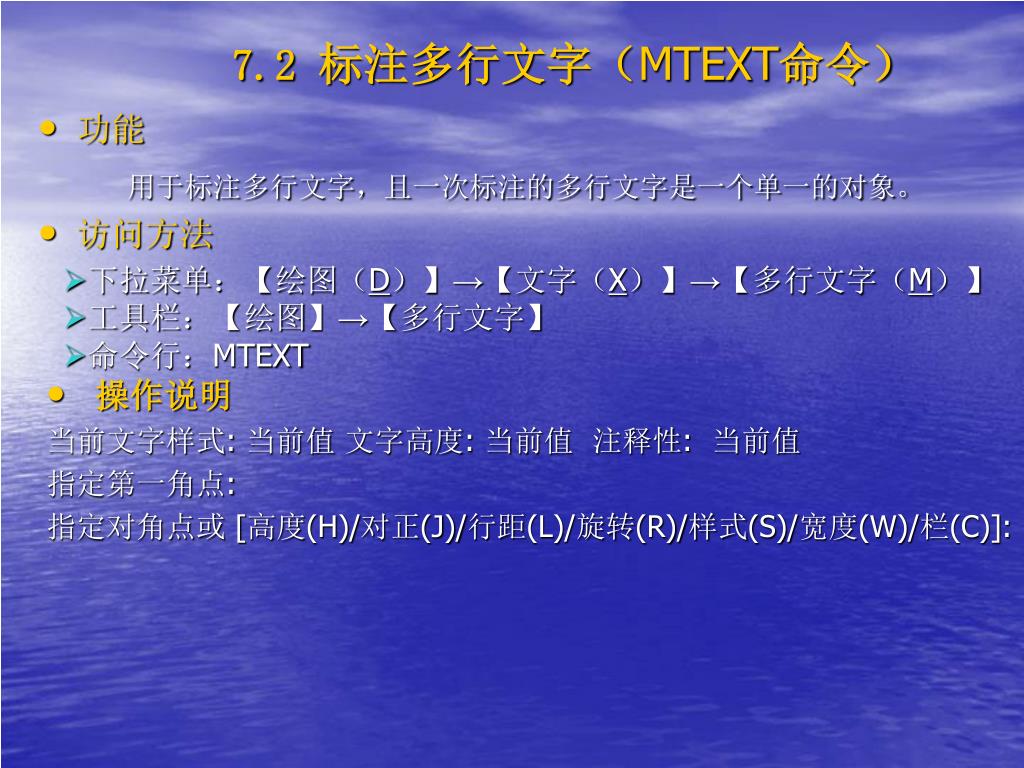

  5. 7.2 标注多行文字（MTEXT命令） • 功能 用于标注多行文字，且一次标注的多行文字是一个单一的对象。 • 访问方法 • 下拉菜单：【绘图（D）】→【文字（X）】→【多行文字（M）】 • 工具栏：【绘图】→【多行文字】 • 命令行：MTEXT • 操作说明 当前文字样式: 当前值 文字高度: 当前值 注释性: 当前值 指定第一角点: 指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)/栏(C)]:

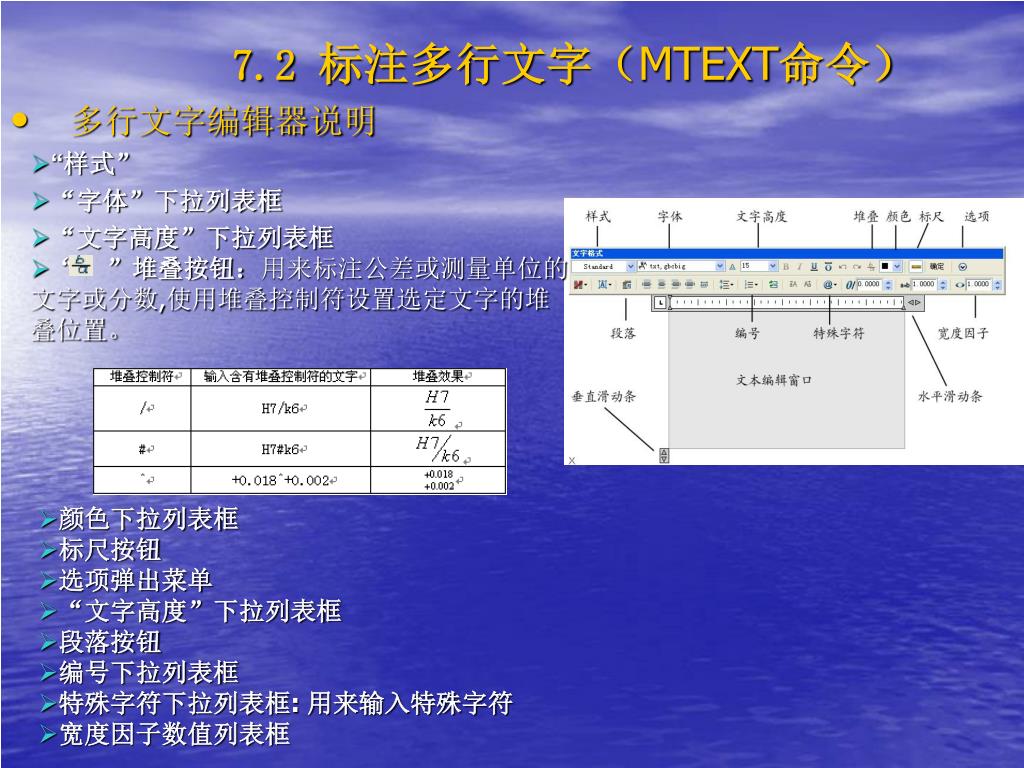

  6. “样式” • “字体”下拉列表框 • “文字高度”下拉列表框 • “”堆叠按钮：用来标注公差或测量单位的文字或分数,使用堆叠控制符设置选定文字的堆叠位置。 7.2 标注多行文字（MTEXT命令） • 多行文字编辑器说明 • 颜色下拉列表框 • 标尺按钮 • 选项弹出菜单 • “文字高度”下拉列表框 • 段落按钮 • 编号下拉列表框 • 特殊字符下拉列表框: 用来输入特殊字符 • 宽度因子数值列表框

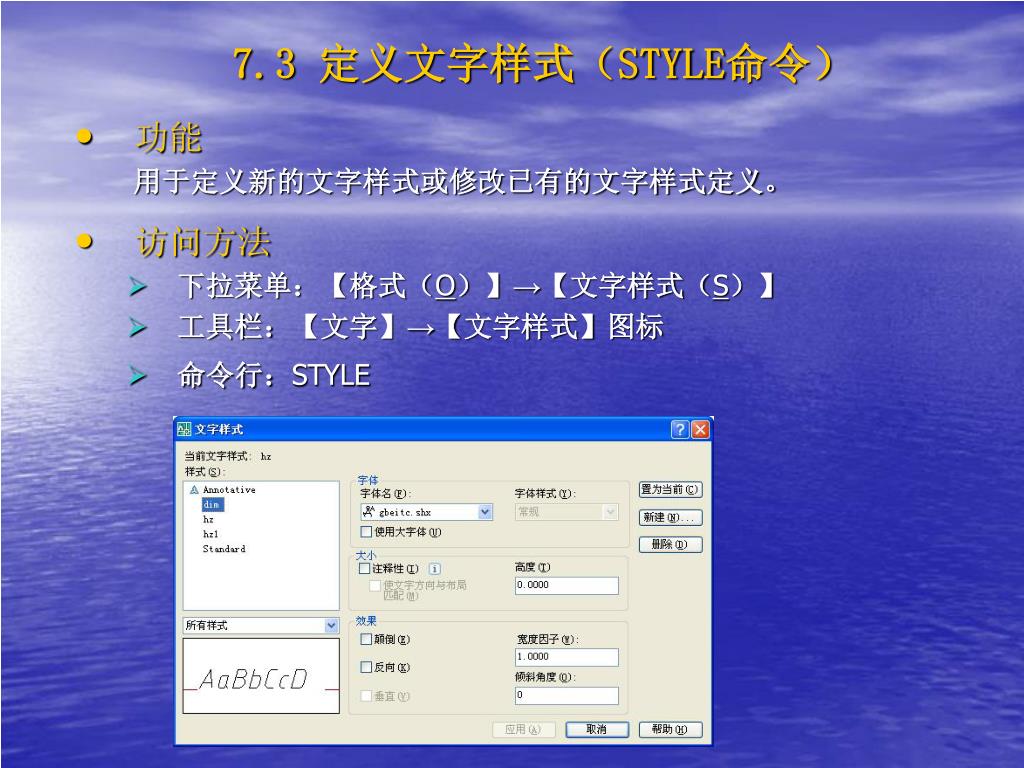

  7. 7.3 定义文字样式（STYLE命令） • 功能 用于定义新的文字样式或修改已有的文字样式定义。 • 访问方法 • 下拉菜单：【格式（O）】→【文字样式（S）】 • 工具栏：【文字】→【文字样式】图标 • 命令行：STYLE

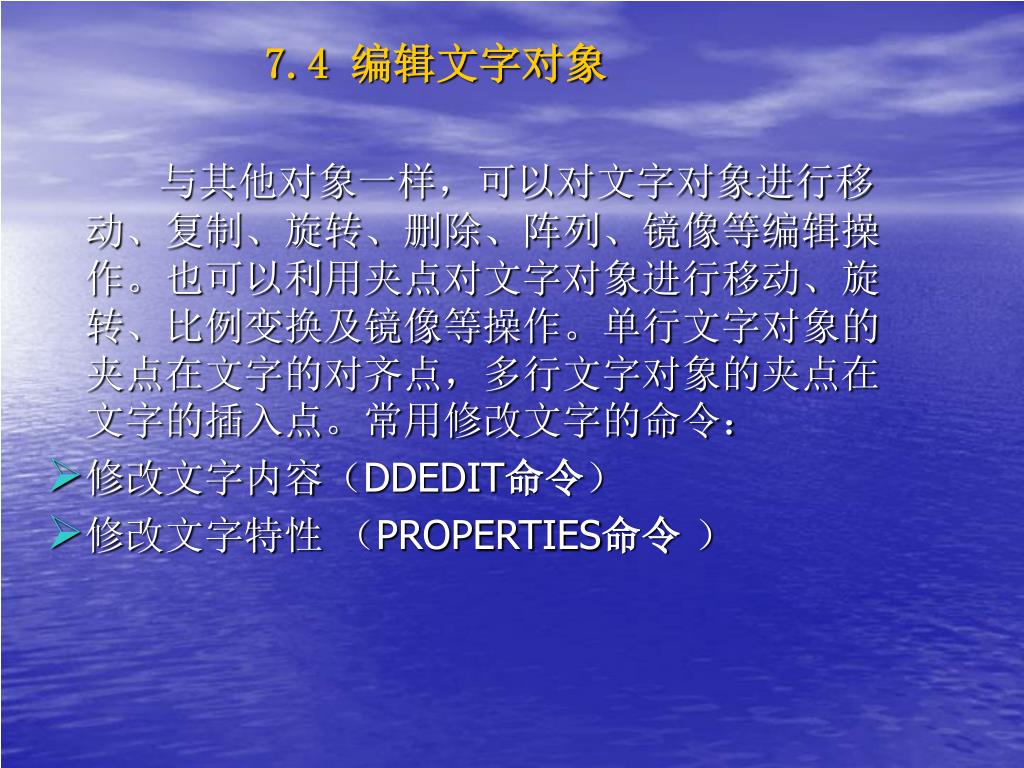

  8. 7.4 编辑文字对象 与其他对象一样，可以对文字对象进行移动、复制、旋转、删除、阵列、镜像等编辑操作。也可以利用夹点对文字对象进行移动、旋转、比例变换及镜像等操作。单行文字对象的夹点在文字的对齐点，多行文字对象的夹点在文字的插入点。常用修改文字的命令： • 修改文字内容（DDEDIT命令） • 修改文字特性 （PROPERTIES命令 ）

  9. 7.4 编辑文字对象 7.4.1修改文字内容（DDEDIT命令） • 功能 修改文字对象或属性定义的内容 。 • 访问方法 • 下拉菜单：【修改(M)】→【对象(O)】→【文字(T)】→【编辑(E)】 • 工具栏：【文字】→【编辑文字】图标 • 命令行：DDEDIT • 说明 • 如果用户选取的文字是用TEXT命令标注的，则会弹出“编辑文字”窗口，在该窗口内，只能对文字内容进行修改。 • 如果用户选取的文字是用MTEXT命令标注的，则会弹出 “多行文本编辑器”，同使用MTEXT命令时弹出的对话框相同。在此对话框中，用户可以对所选文字进行较为全面的修改 。

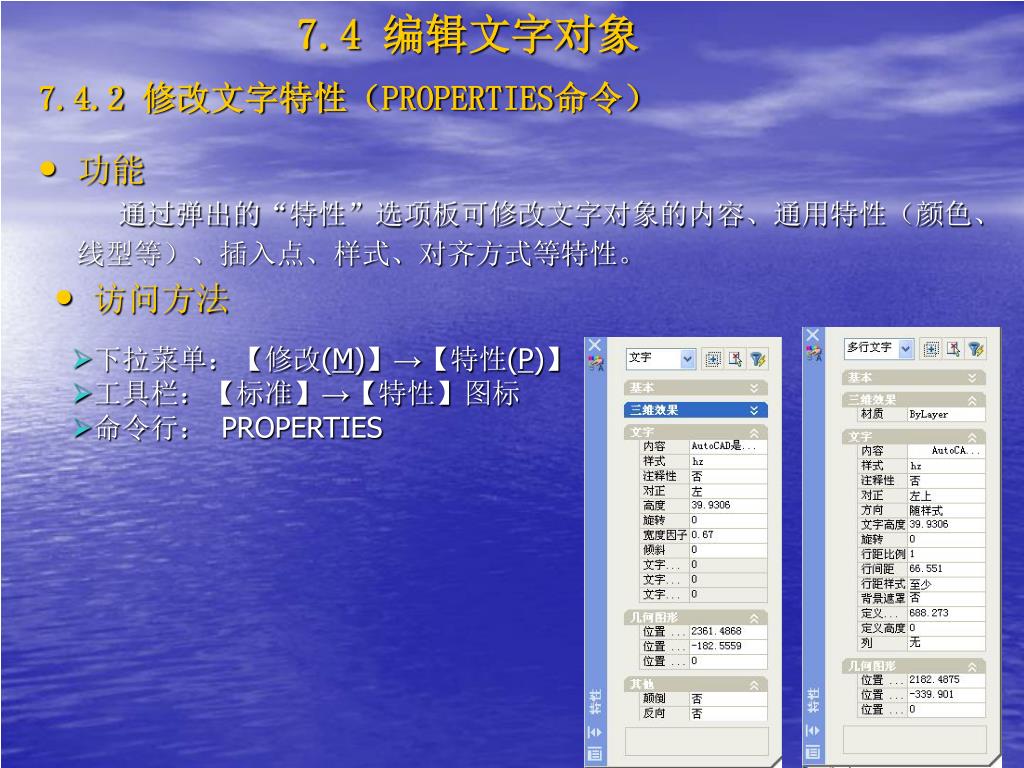

  10. 7.4 编辑文字对象 7.4.2 修改文字特性（PROPERTIES命令） • 功能 通过弹出的“特性”选项板可修改文字对象的内容、通用特性（颜色、线型等）、插入点、样式、对齐方式等特性。 • 访问方法 • 下拉菜单：【修改(M)】→【特性(P)】 • 工具栏：【标准】→【特性】图标 • 命令行： PROPERTIES

  11. 7.5 控制文字的快速显示（QTEXT命令） • 功能 控制文字的显示方式以减少图形重新生成所需要的时间。 • 访问方法 • 命令行： QTEXT • 说明 • 关(OFF)：关闭文字的快速显示方式，重新显示文字、尺寸标注以及属性文字原来的内容。 • 开(ON)：用包围文字行的矩形框代替文字、尺寸标注及属性文字。

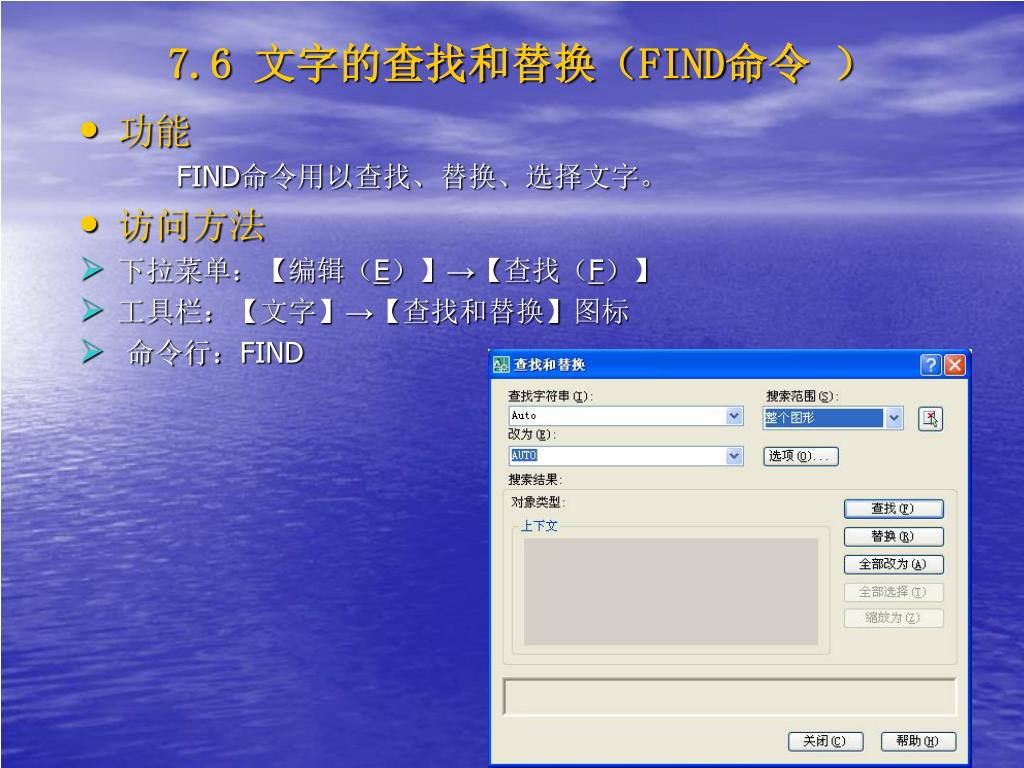

  12. 7.6 文字的查找和替换（FIND命令 ） • 功能 FIND命令用以查找、替换、选择文字。 • 访问方法 • 下拉菜单：【编辑（E）】→【查找（F）】 • 工具栏：【文字】→【查找和替换】图标 • 命令行：FIND

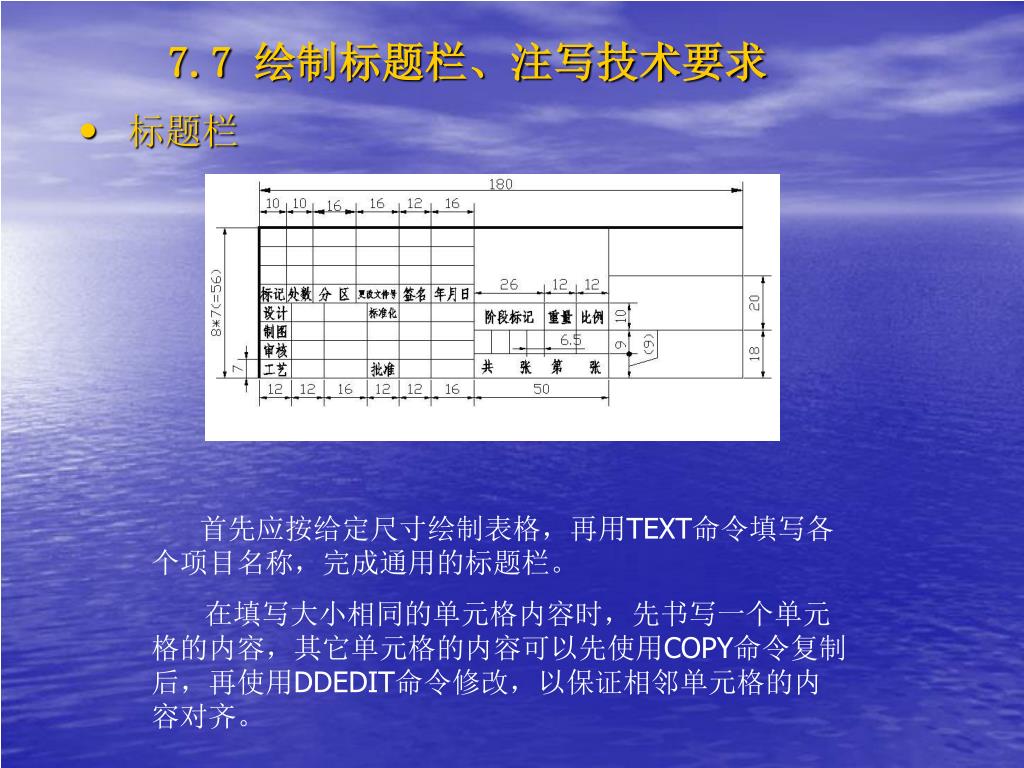

  13. 7.7 绘制标题栏、注写技术要求 • 标题栏 首先应按给定尺寸绘制表格，再用TEXT命令填写各个项目名称，完成通用的标题栏。 在填写大小相同的单元格内容时，先书写一个单元格的内容，其它单元格的内容可以先使用COPY命令复制后，再使用DDEDIT命令修改，以保证相邻单元格的内容对齐。

  14. 7.7 绘制标题栏、注写技术要求 • 技术要求 技术要求是多数工程图样都需要的内容，通常有多行，为满足不同字高、缩进、定位等编辑排版要求，应使用MTEXT命令建立，可先在图样的空白处建立，如图（b）的位置，再用夹点编辑模式调整大小和位置，图（a）为技术要求编辑后的情况。
