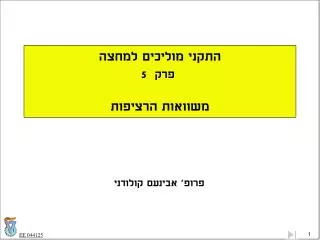

  1. התקני מוליכים למחצהפרק 5 משוואות הרציפות פרופ' אבינעם קולודני

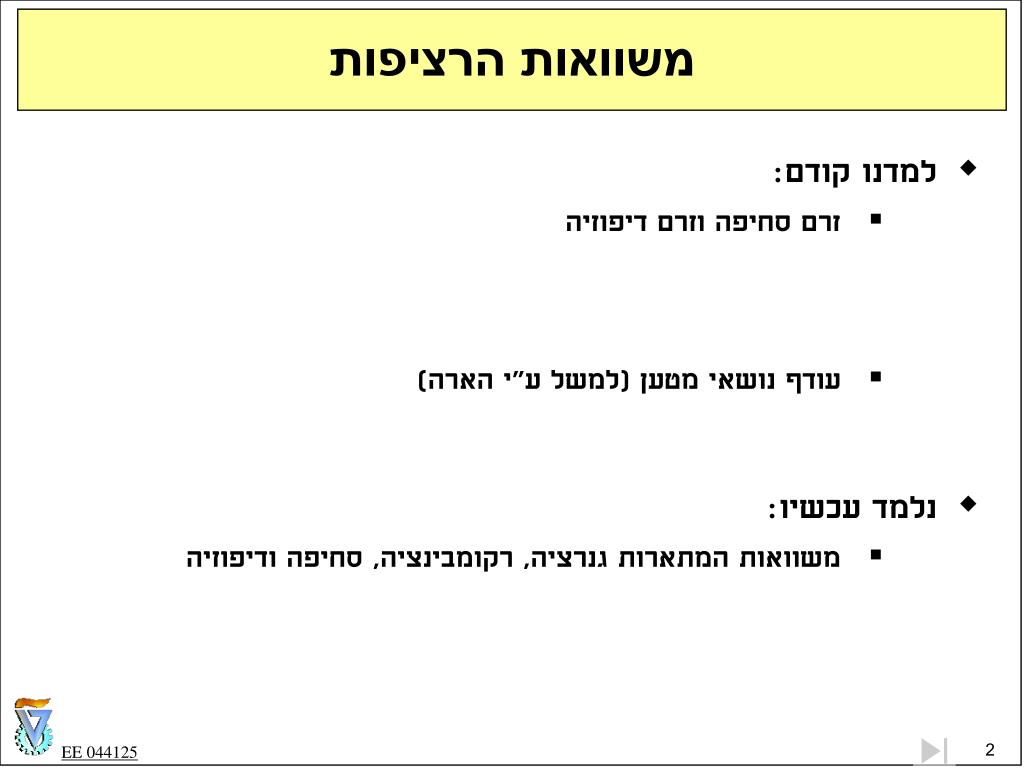

  2. משוואות הרציפות • למדנו קודם: • זרם סחיפה וזרם דיפוזיה • עודף נושאי מטען (למשל ע"י הארה) • נלמד עכשיו: • משוואות המתארות גנרציה, רקומבינציה, סחיפה ודיפוזיה

  3. נרשום ביטוי לקצב שינוי הריכוז של נושאי מטעןבין x ל- x+x

  4. משוואת הרציפות לחורים + + + + + G R x x x+dx

  5. משוואת הרציפות לאלקטרונים

  6. 3D Continuity equations

  7. ריכוז משוואות המל"מ בהזרקה חלשה רציפות: זרם: נייטרליות:

  8. מקרים פרטיים נוחים לפתרון

  9. מקרה 1: גנרציה אופטית אחידה בכל הנפח(זהו הגלאי הפוטומוליך שראינו בהרצאה הקודמת)

  10. מקרה 2: הארה לא אחידה, מצב מתמיד(משוואת הרציפות הופכת למשוואת דיפוזיה)

  11. צורת הפתרון של משוואת דיפוזיה במצב מתמיד

  12. דוגמה לדיפוזיה של נושאי מטען במצב מתמיד Gopt=const. in this side Gopt=0 in this side x X=0

  13. דוגמה נוספת: בליעת אור בשכבה דקה מאד photons/cm2*sec Gopt=0 inside

  14. חילוץ מרחק הדיפוזיה מפרופיל נושאי העודף

  15. דוגמה דומה:הארה קבועה דרך פתח צר

  16. הבדל במקדם דיפוזיה בין אלקטרונים וחורים יוצר שדה חשמלי פנימי E E E + + + + - - - - - - x

  17. הנחת קוואזי-נייטרליות x

  18. משוואת דיפוזיה אמביפולרית

  19. הפעלת שדה חשמלי חיצוני על ההתקן 0V +V

  20. סחיפה לעומת דיפוזיה Diffusion vs. Drift • Drift : Think majority carriers • Diffusion: Think minority carriers • Excess Carriers: Think minority carriers

  21. מקרה 3: הבזק אור קצר דרך פתח צר הנחות :

  22. סימולציה של דיפוזיית חלקיקים • http://www.eudil.fr/eudil/bbsc/phys/Diff5/testdiff.htm

  23. מקרה 4: הבזק אור קצר דרך פתח צר, תחת שדה חשמלי וכולל רקומבינציה(Haynes-Shockley experiment) סרטון בספריית הוידאו בהדרכת החוקרים המקוריים: “Minority carriers in semiconductors” http://video.technion.ac.il/Courses/Semi.html#

  24. Haynes-Shockley simulation • Diffusion,Drift,Recombination

  25. מקרה 5: ריכוז סיגים בלתי אחיד בשווי משקל: ללא ממתח חיצוני וללא הארה(נוצר שדה פנימי המונע דיפוזיה) ND(x) x L

  26. חישוב השדה הפנימי לפי שיווי משקל מפורט(detailed balance)

  27. מפל מתח פנימי על איזור השדה הפנימי

  28. חישוב לדוגמה: ידוע שריכוז האלקטרונים יורד לינארית n(x) x

  29. סיכום
