软交换设备配置与维护

软交换设备配置与维护. 第四章 软交换设备硬件数据配置. 知识. 知识重点 知识难点. 技能. 目标导航. 技能重点 技能难点. 机框的功能和类别 主要单板的功能，槽位和模块号 成对使用的单板类型 BSGI,MSGI,FCCU 单板上的协议栈. 知识重点. 模块的概念和配置 BSGI,MSGI,FCCU 单板上的协议栈. 知识难点. 能够根据配置规划，完成机架，机框和单板的配置 能够判断各单板的工作状态. 技能重点. 单板槽位号，模块号的设置. 技能难点. 10 学时. 建议学时. 4.1 单板槽位号，模块号的设置

honey
Download Presentation

软交换设备配置与维护

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 软交换设备配置与维护 • 第四章 软交换设备硬件数据配置

  2. 知识 • 知识重点 • 知识难点 技能 目标导航 • 技能重点 • 技能难点

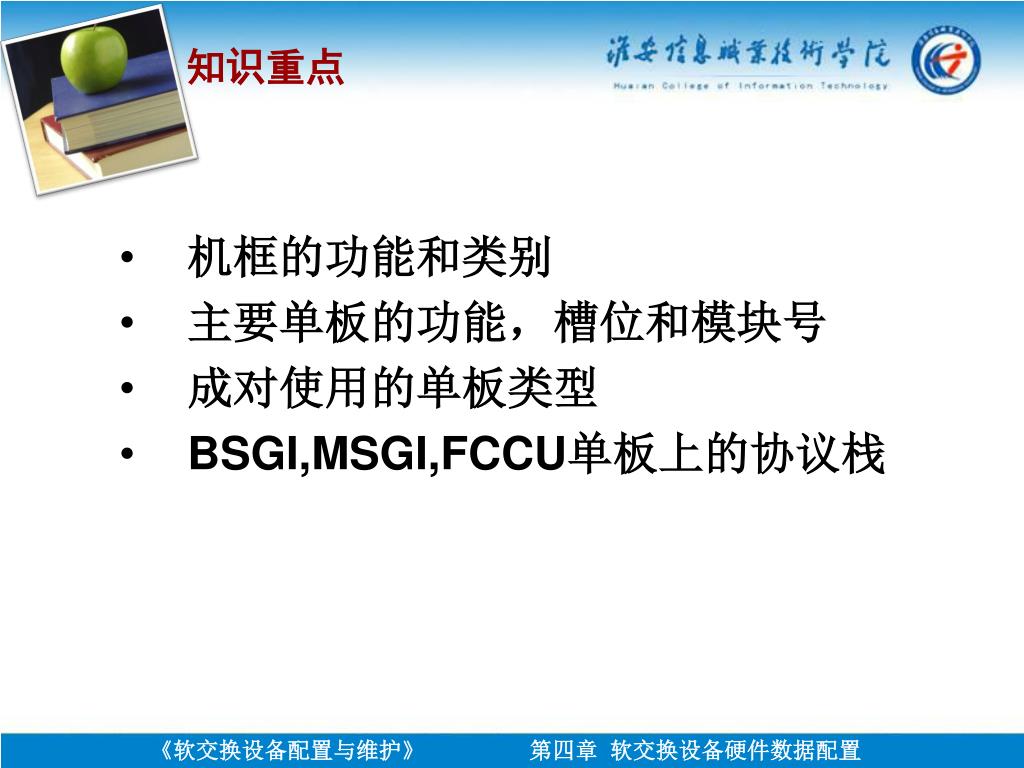

  3. 机框的功能和类别 主要单板的功能，槽位和模块号 成对使用的单板类型 BSGI,MSGI,FCCU单板上的协议栈 知识重点

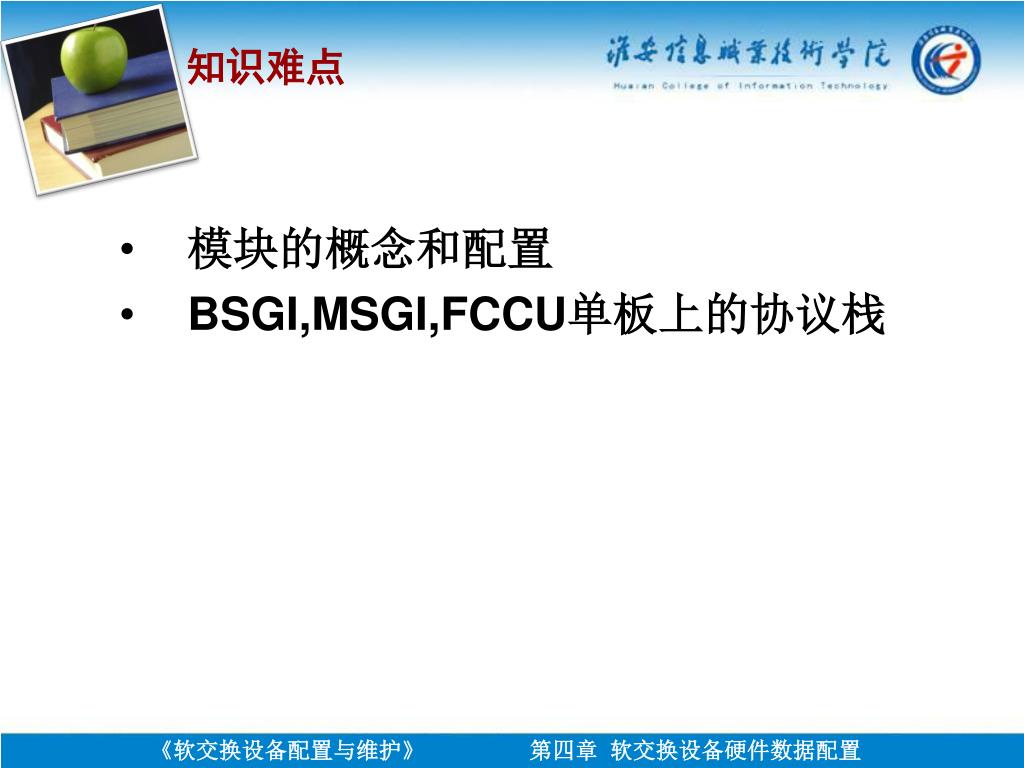

  4. 模块的概念和配置 BSGI,MSGI,FCCU单板上的协议栈 知识难点

  5. 能够根据配置规划，完成机架，机框和单板的配置能够根据配置规划，完成机架，机框和单板的配置 能够判断各单板的工作状态 技能重点

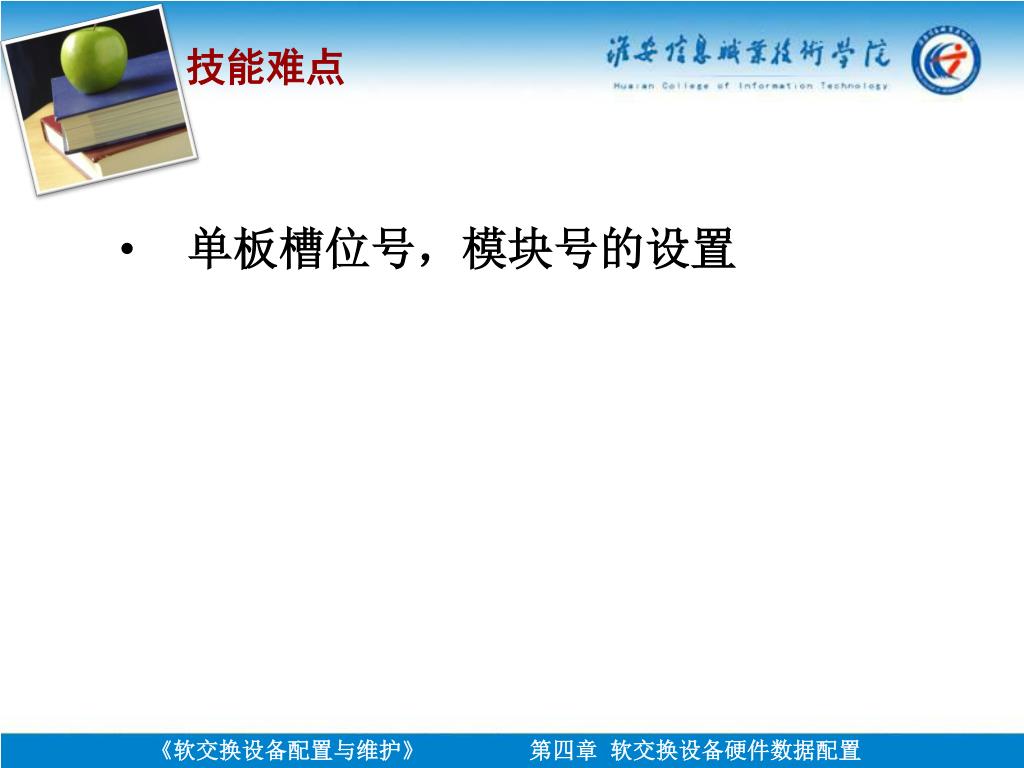

  6. 单板槽位号，模块号的设置 技能难点

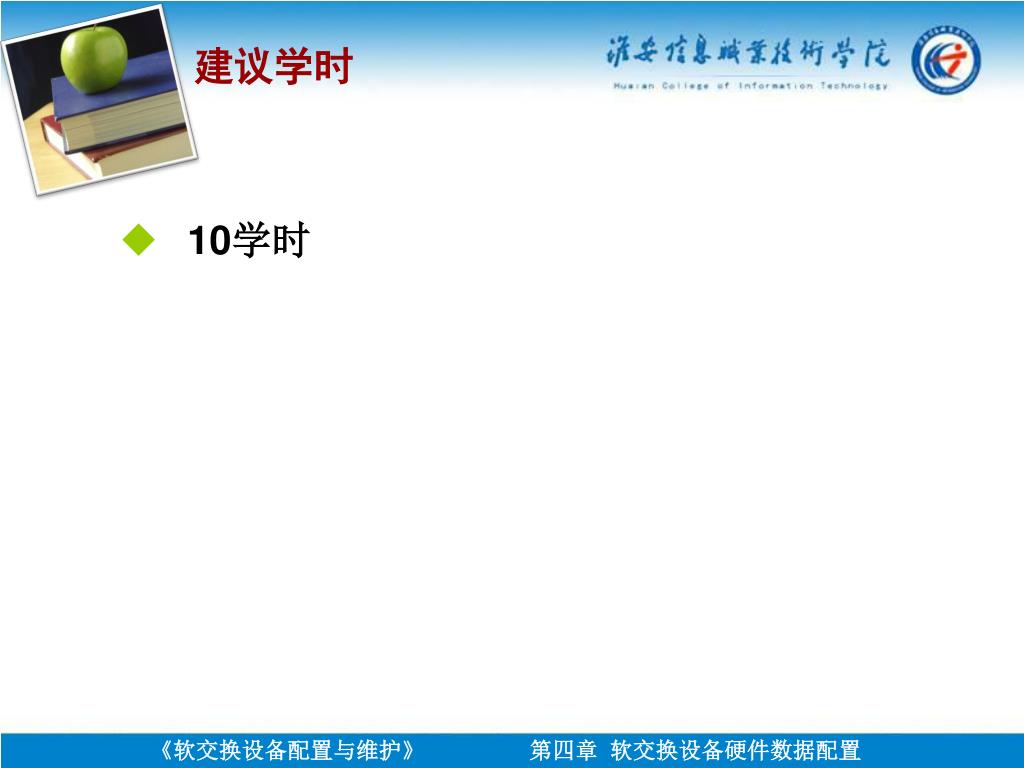

  7. 10学时 建议学时

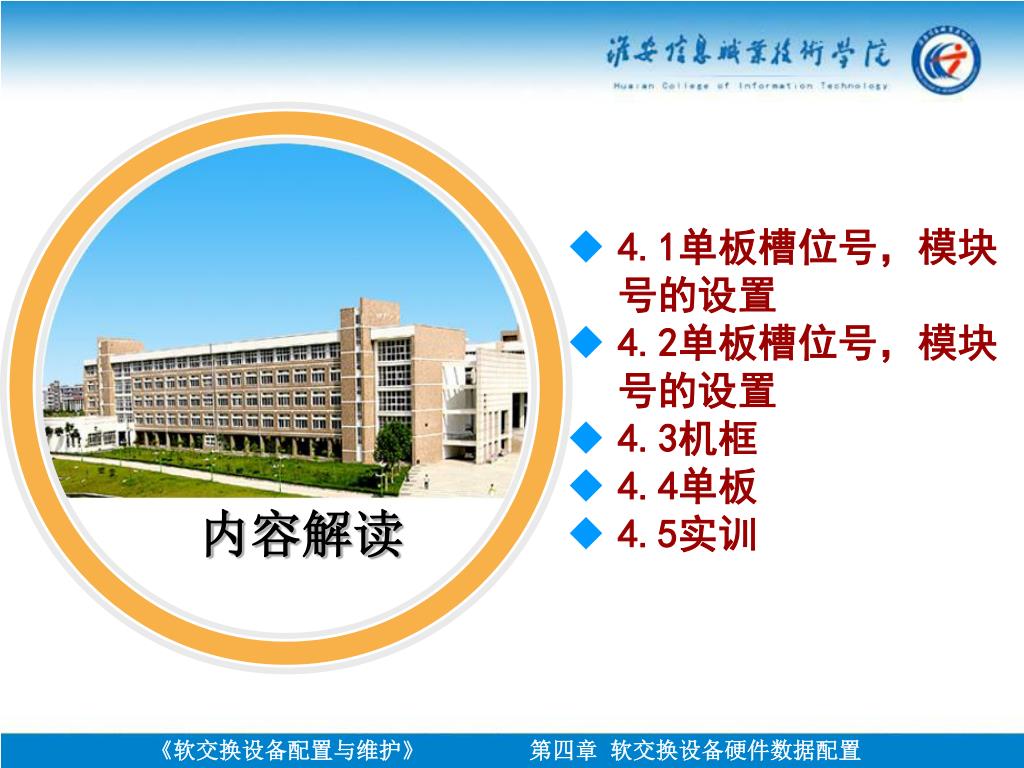

  8. 4.1单板槽位号，模块号的设置 • 4.2单板槽位号，模块号的设置 • 4.3机框 • 4.4单板 • 4.5实训 内容解读

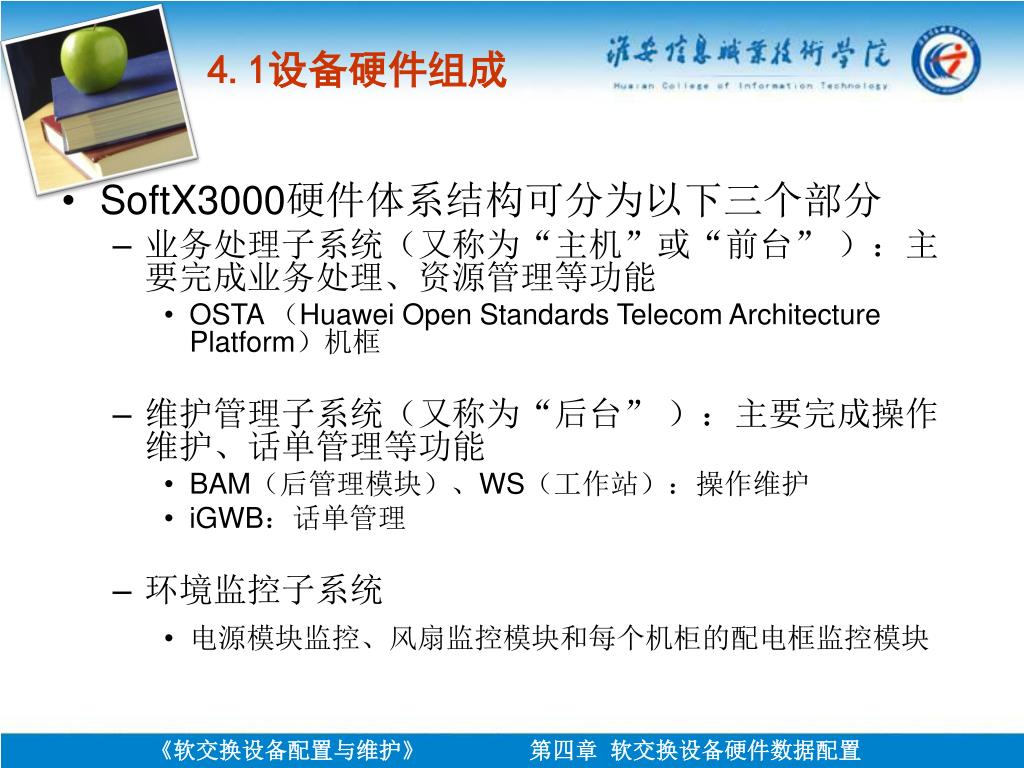

  9. SoftX3000硬件体系结构可分为以下三个部分 业务处理子系统（又称为“主机”或“前台” ）：主要完成业务处理、资源管理等功能 OSTA （Huawei Open Standards Telecom Architecture Platform）机框 维护管理子系统（又称为“后台” ）：主要完成操作维护、话单管理等功能 BAM（后管理模块）、WS（工作站）：操作维护 iGWB：话单管理 环境监控子系统 电源模块监控、风扇监控模块和每个机柜的配电框监控模块 4.1设备硬件组成

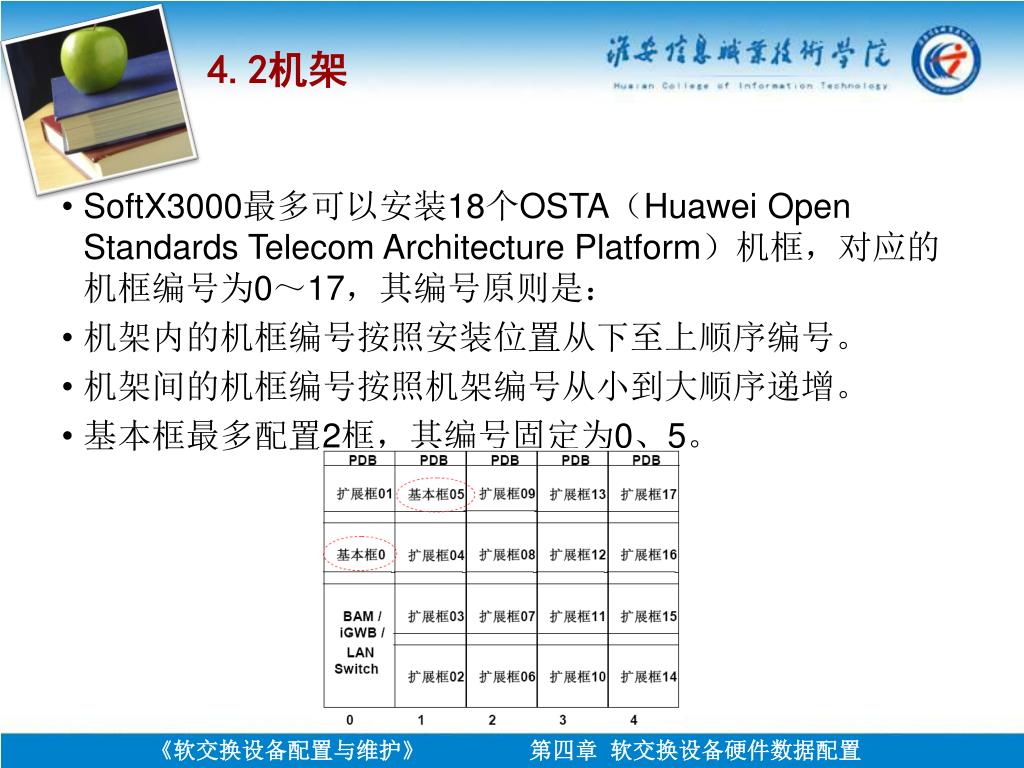

  10. SoftX3000最多可以安装18个OSTA（Huawei Open Standards Telecom Architecture Platform）机框，对应的机框编号为0～17，其编号原则是： 机架内的机框编号按照安装位置从下至上顺序编号。 机架间的机框编号按照机架编号从小到大顺序递增。 基本框最多配置2框，其编号固定为0、5。 4.2机架

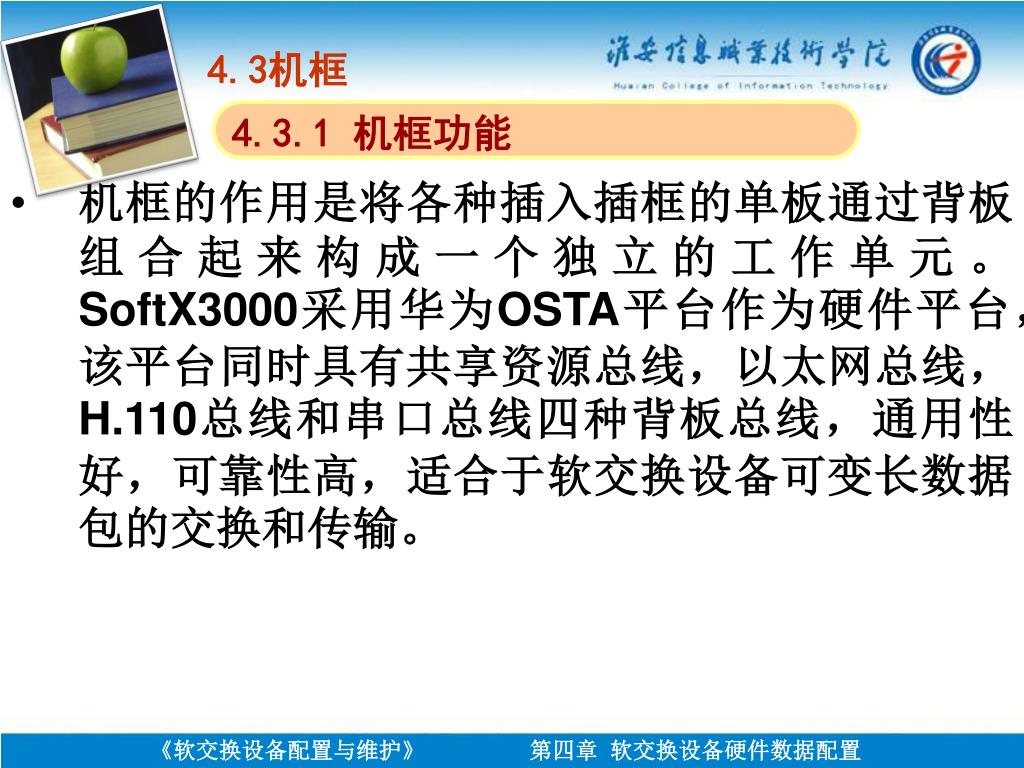

  11. 机框的作用是将各种插入插框的单板通过背板组合起来构成一个独立的工作单元。SoftX3000采用华为OSTA平台作为硬件平台，该平台同时具有共享资源总线，以太网总线，H.110总线和串口总线四种背板总线，通用性好，可靠性高，适合于软交换设备可变长数据包的交换和传输。机框的作用是将各种插入插框的单板通过背板组合起来构成一个独立的工作单元。SoftX3000采用华为OSTA平台作为硬件平台，该平台同时具有共享资源总线，以太网总线，H.110总线和串口总线四种背板总线，通用性好，可靠性高，适合于软交换设备可变长数据包的交换和传输。 4.3机框 4.3.1 机框功能

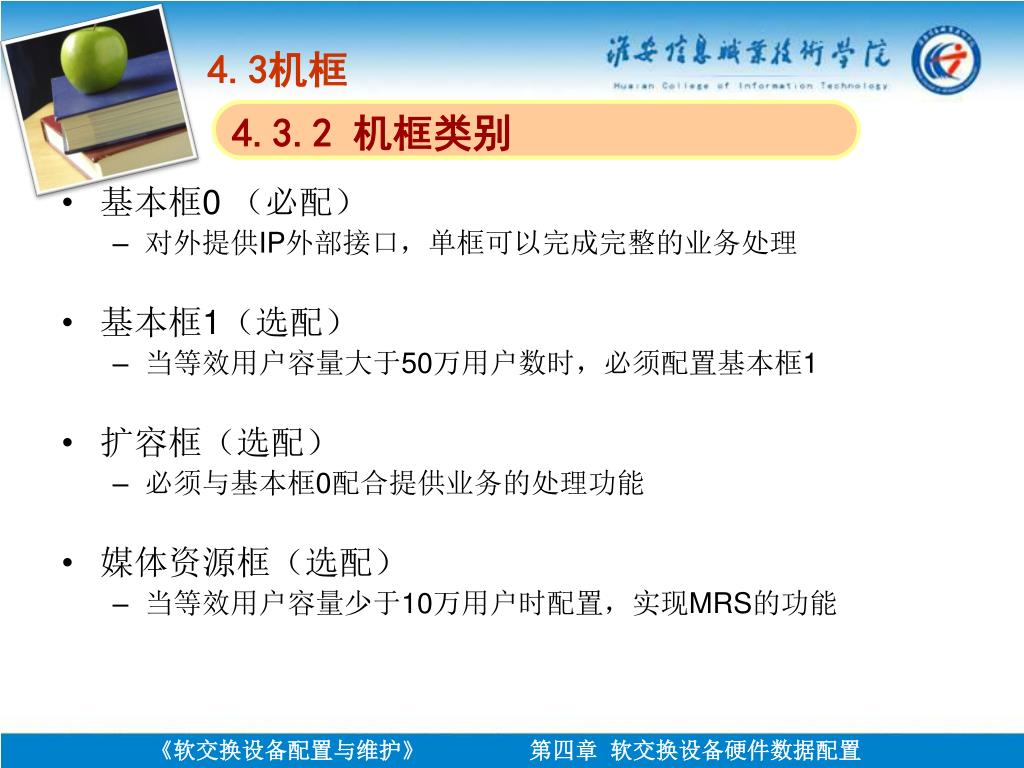

  12. 基本框0 （必配） 对外提供IP外部接口，单框可以完成完整的业务处理 基本框1（选配） 当等效用户容量大于50万用户数时，必须配置基本框1 扩容框（选配） 必须与基本框0配合提供业务的处理功能 媒体资源框（选配） 当等效用户容量少于10万用户时配置，实现MRS的功能 4.3机框 4.3.2 机框类别

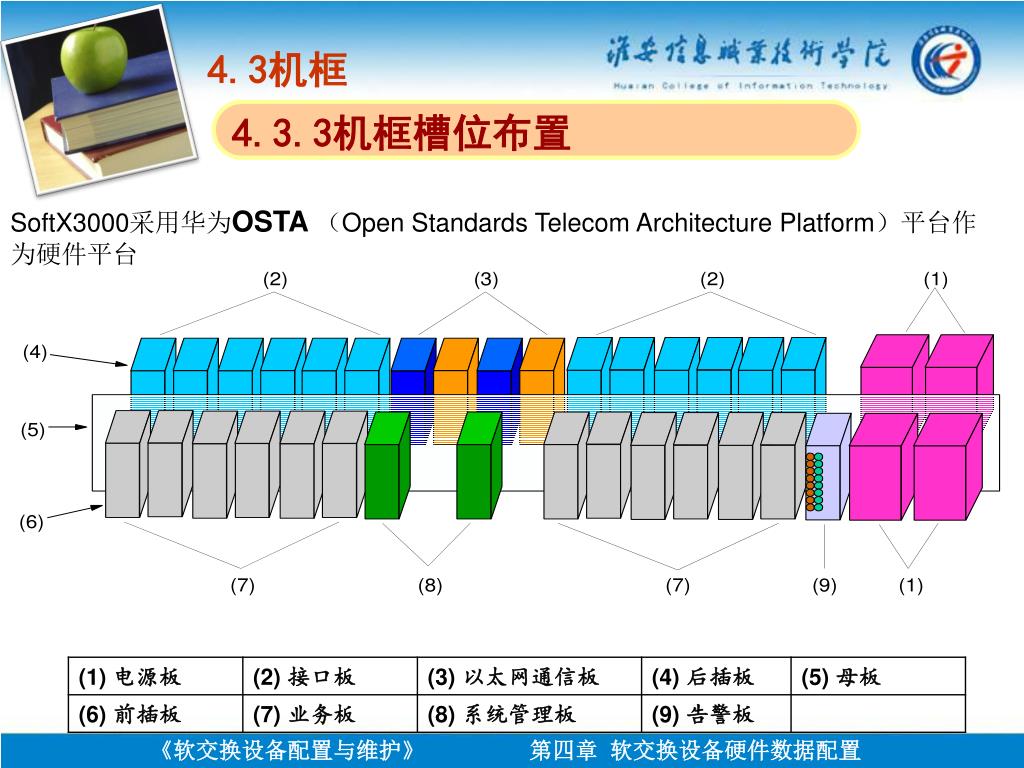

  13. 4.3机框 4.3.3机框槽位布置 SoftX3000采用华为OSTA（Open Standards Telecom Architecture Platform）平台作为硬件平台

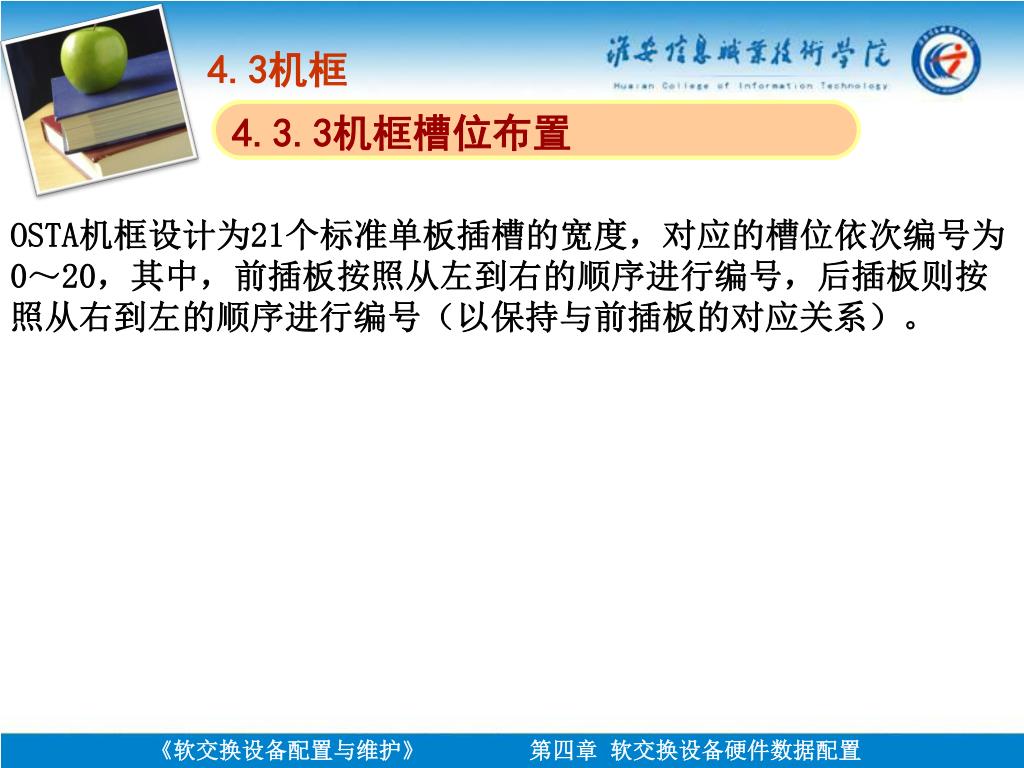

  14. 4.3机框 4.3.3机框槽位布置 OSTA机框设计为21个标准单板插槽的宽度，对应的槽位依次编号为0～20，其中，前插板按照从左到右的顺序进行编号，后插板则按照从右到左的顺序进行编号（以保持与前插板的对应关系）。

  15. 单板: 单板的位置: 前插板 后插板 上扣板 下扣板 4.4单板 4.4.1 单板位置

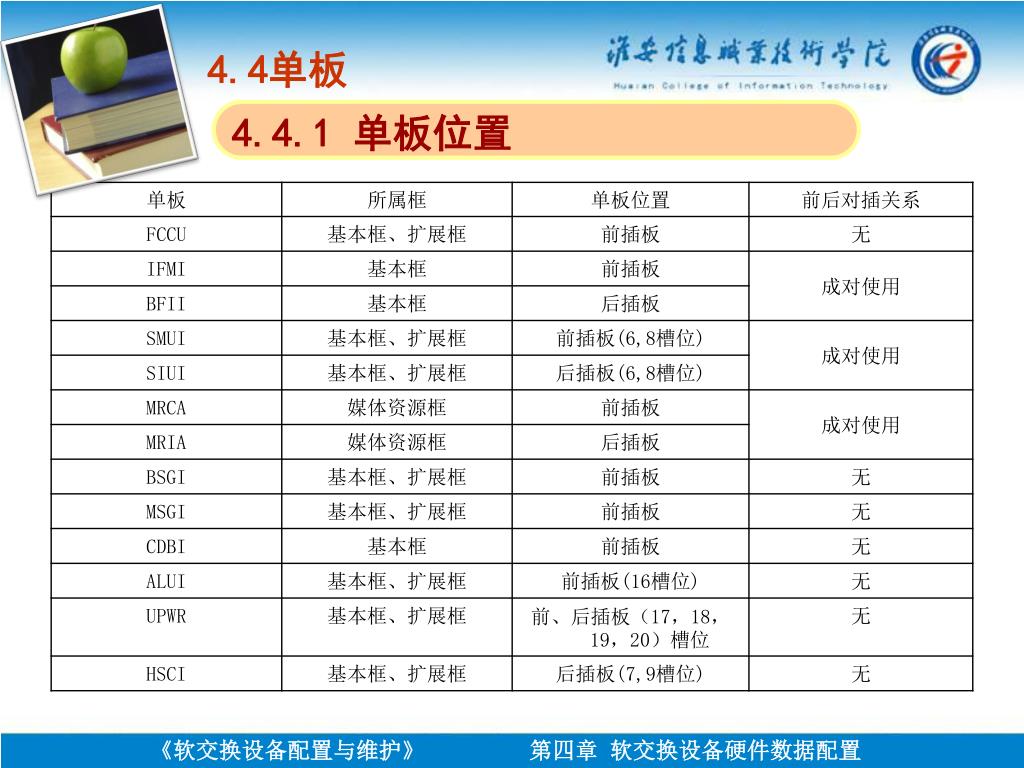

  16. 4.4单板 4.4.1 单板位置

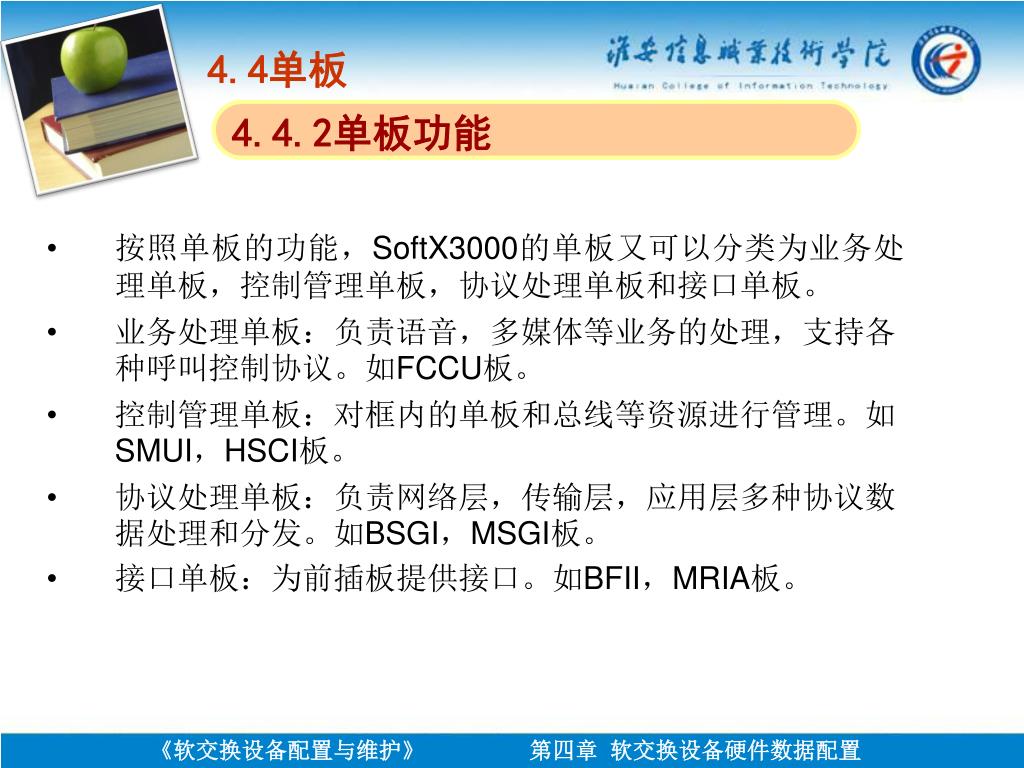

  17. 按照单板的功能，SoftX3000的单板又可以分类为业务处理单板，控制管理单板，协议处理单板和接口单板。按照单板的功能，SoftX3000的单板又可以分类为业务处理单板，控制管理单板，协议处理单板和接口单板。 业务处理单板：负责语音，多媒体等业务的处理，支持各种呼叫控制协议。如FCCU板。 控制管理单板：对框内的单板和总线等资源进行管理。如SMUI，HSCI板。 协议处理单板：负责网络层，传输层，应用层多种协议数据处理和分发。如BSGI，MSGI板。 接口单板：为前插板提供接口。如BFII，MRIA板。 4.4单板 4.4.2单板功能

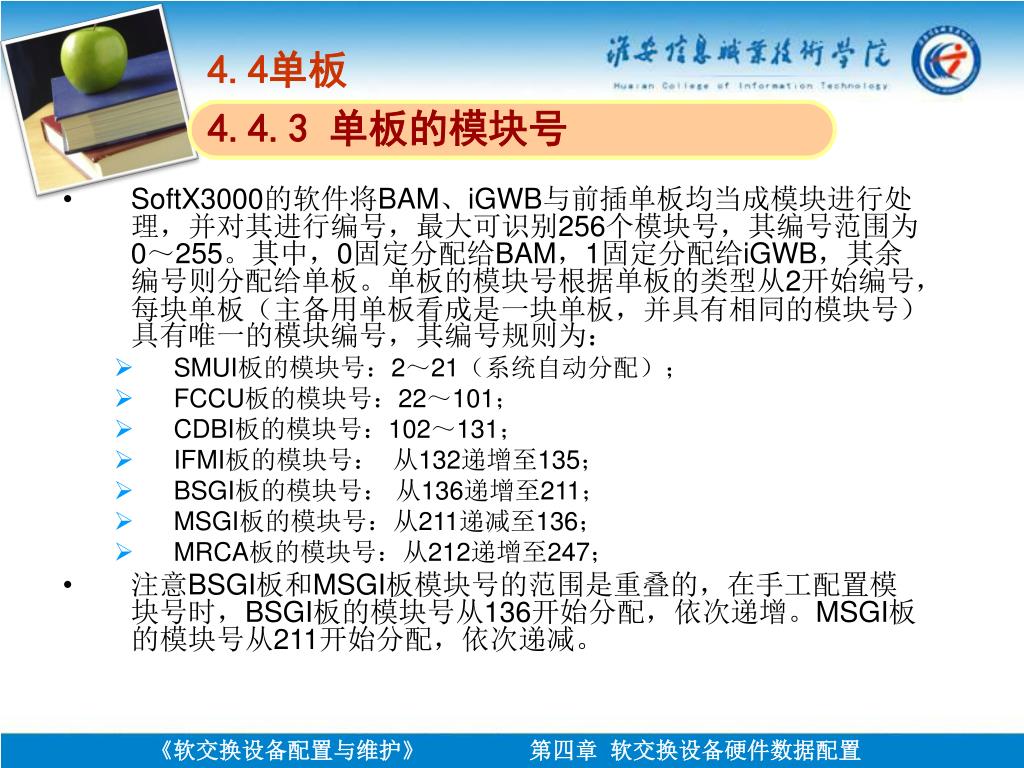

  18. SoftX3000的软件将BAM、iGWB与前插单板均当成模块进行处理，并对其进行编号，最大可识别256个模块号，其编号范围为0～255。其中，0固定分配给BAM，1固定分配给iGWB，其余编号则分配给单板。单板的模块号根据单板的类型从2开始编号，每块单板（主备用单板看成是一块单板，并具有相同的模块号）具有唯一的模块编号，其编号规则为：SoftX3000的软件将BAM、iGWB与前插单板均当成模块进行处理，并对其进行编号，最大可识别256个模块号，其编号范围为0～255。其中，0固定分配给BAM，1固定分配给iGWB，其余编号则分配给单板。单板的模块号根据单板的类型从2开始编号，每块单板（主备用单板看成是一块单板，并具有相同的模块号）具有唯一的模块编号，其编号规则为： SMUI板的模块号：2～21（系统自动分配）； FCCU板的模块号：22～101； CDBI板的模块号：102～131； IFMI板的模块号： 从132递增至135； BSGI板的模块号： 从136递增至211； MSGI板的模块号：从211递减至136； MRCA板的模块号：从212递增至247； 注意BSGI板和MSGI板模块号的范围是重叠的，在手工配置模块号时，BSGI板的模块号从136开始分配，依次递增。MSGI板的模块号从211开始分配，依次递减。 4.4单板 4.4.3 单板的模块号

  19. SoftX3000单板的工作方式主要有两种，主备方式和负荷分担方式。SoftX3000单板的工作方式主要有两种，主备方式和负荷分担方式。 主备方式：单板成对的工作，分为主板和备板，主备板通常安放在相邻的槽位。正常情况下，主板工作，备板待命。如果主板出现故障，则进行主备倒换，由备板接替主板的任务，有效的提高了系统的可靠性。SoftX3000大部分的单板都工作在主备方式，BSGI板和MRCA板除外。 负荷分担方式：单板成对的工作，但是不分主次关系，负荷分担的单板通常安放在相邻的槽位。正常情况下，所有负荷分担的单板同时工作，按照一定的规则进行任务的派发和处理。当某块单板出现故障，其余负荷分担的单板会接替它的工作，这种方式不仅提高了系统的可靠性，还提高了系统单板资源的利用率。SoftX3000系统中，只有BSGI板和MRCA板工作在负荷分担的方式。 4.4单板 4.4.4 单板的工作方式和状态

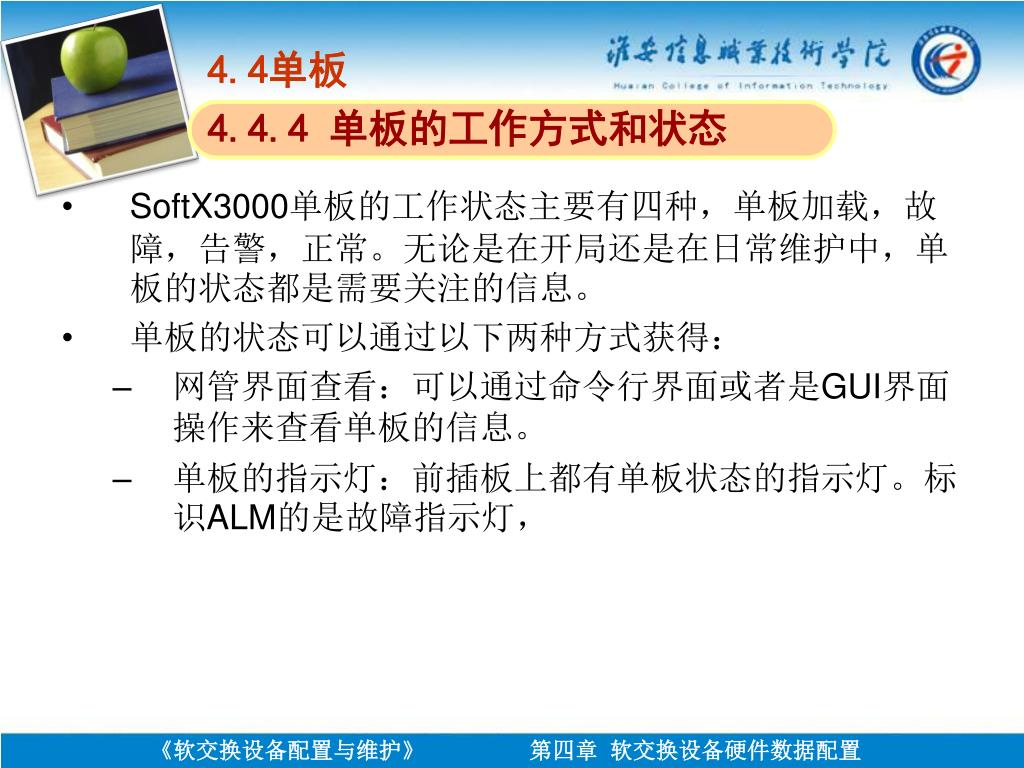

  20. SoftX3000单板的工作状态主要有四种，单板加载，故障，告警，正常。无论是在开局还是在日常维护中，单板的状态都是需要关注的信息。SoftX3000单板的工作状态主要有四种，单板加载，故障，告警，正常。无论是在开局还是在日常维护中，单板的状态都是需要关注的信息。 单板的状态可以通过以下两种方式获得： 网管界面查看：可以通过命令行界面或者是GUI界面操作来查看单板的信息。 单板的指示灯：前插板上都有单板状态的指示灯。标识ALM的是故障指示灯， 4.4单板 4.4.4 单板的工作方式和状态

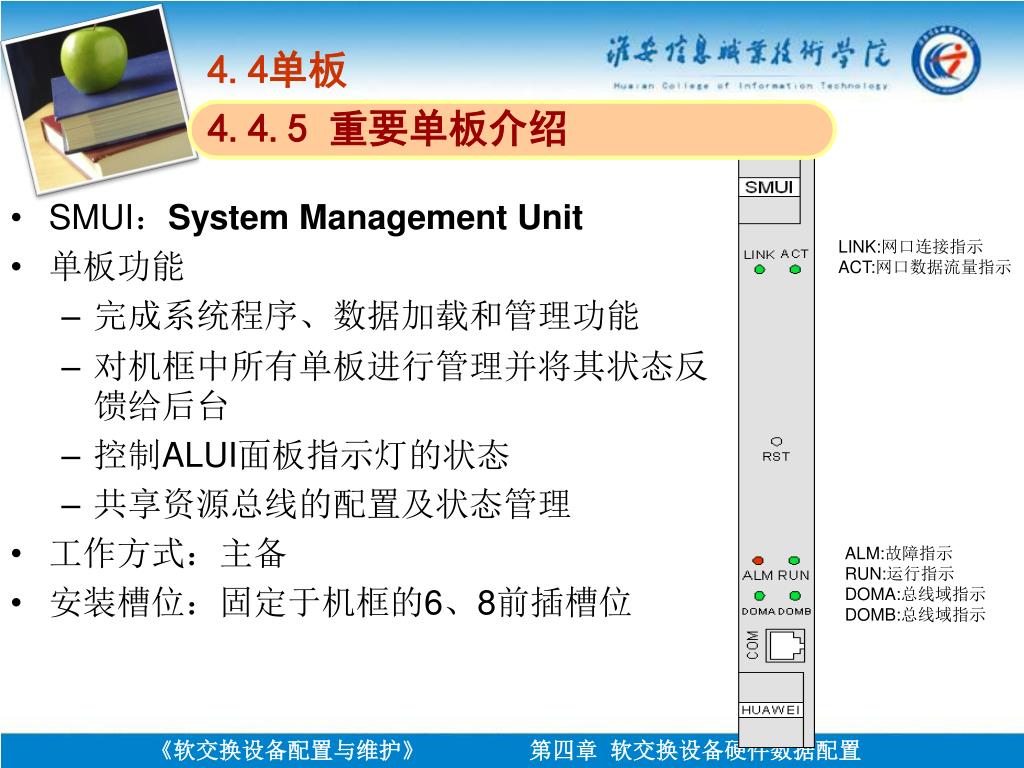

  21. 4.4单板 4.4.5 重要单板介绍 • SMUI：System Management Unit • 单板功能 • 完成系统程序、数据加载和管理功能 • 对机框中所有单板进行管理并将其状态反馈给后台 • 控制ALUI面板指示灯的状态 • 共享资源总线的配置及状态管理 • 工作方式：主备 • 安装槽位：固定于机框的6、8前插槽位 LINK:网口连接指示 ACT:网口数据流量指示 ALM:故障指示 RUN:运行指示 DOMA:总线域指示 DOMB:总线域指示

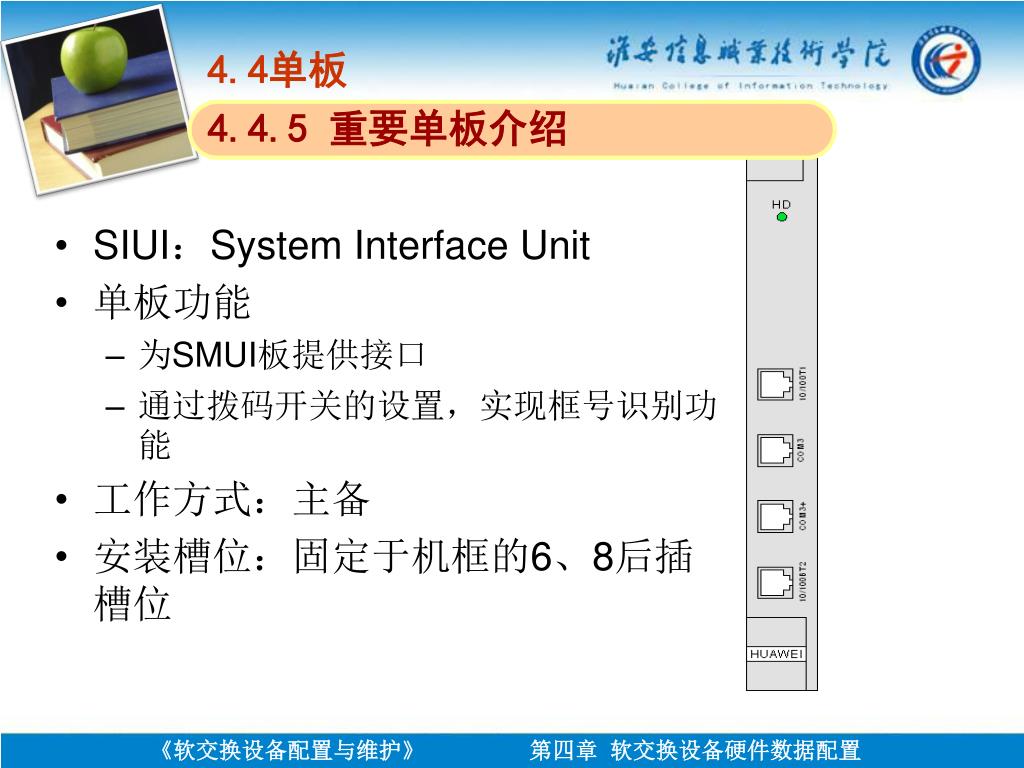

  22. 4.4单板 4.4.5 重要单板介绍 • SIUI：System Interface Unit • 单板功能 • 为SMUI板提供接口 • 通过拨码开关的设置，实现框号识别功能 • 工作方式：主备 • 安装槽位：固定于机框的6、8后插槽位

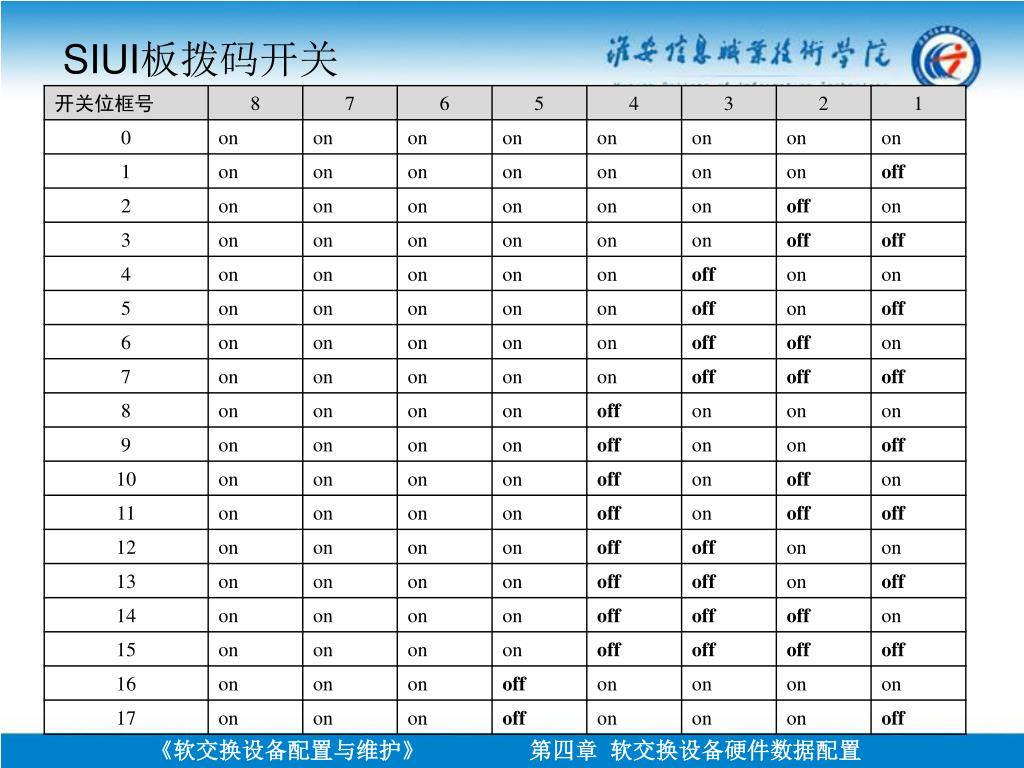

  23. SIUI板拨码开关

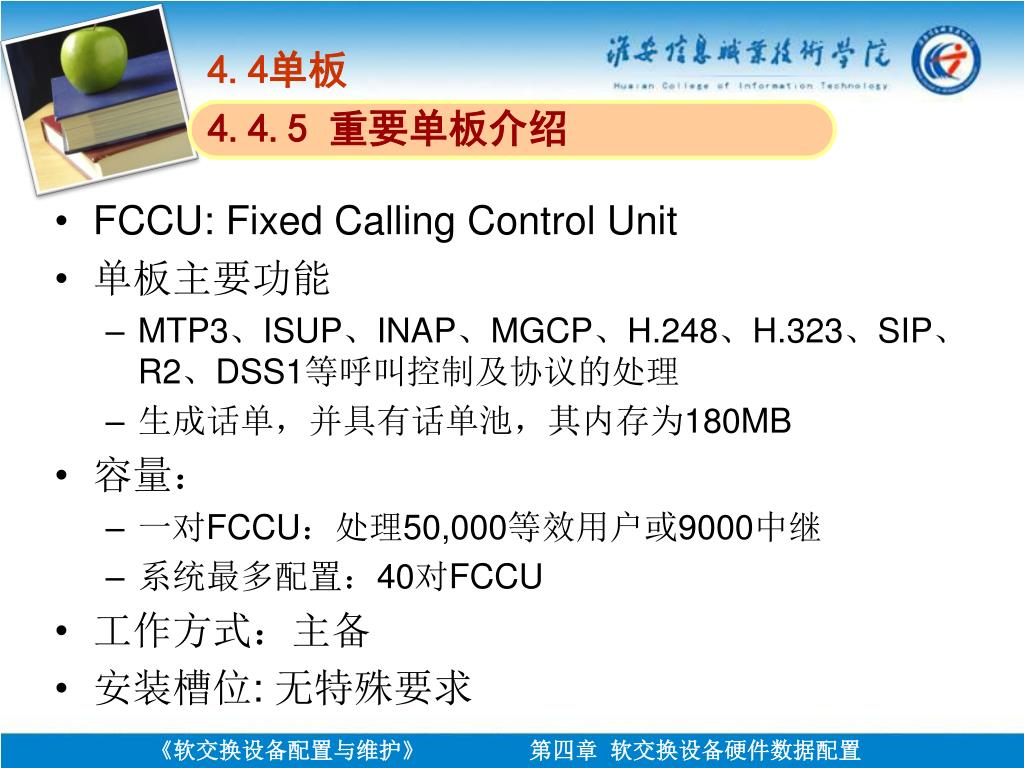

  24. 4.4单板 4.4.5 重要单板介绍 • FCCU: Fixed Calling Control Unit • 单板主要功能 • MTP3、ISUP、INAP、MGCP、H.248、H.323、SIP、R2、DSS1等呼叫控制及协议的处理 • 生成话单，并具有话单池，其内存为180MB • 容量： • 一对FCCU：处理50,000等效用户或9000中继 • 系统最多配置：40对FCCU • 工作方式：主备 • 安装槽位: 无特殊要求

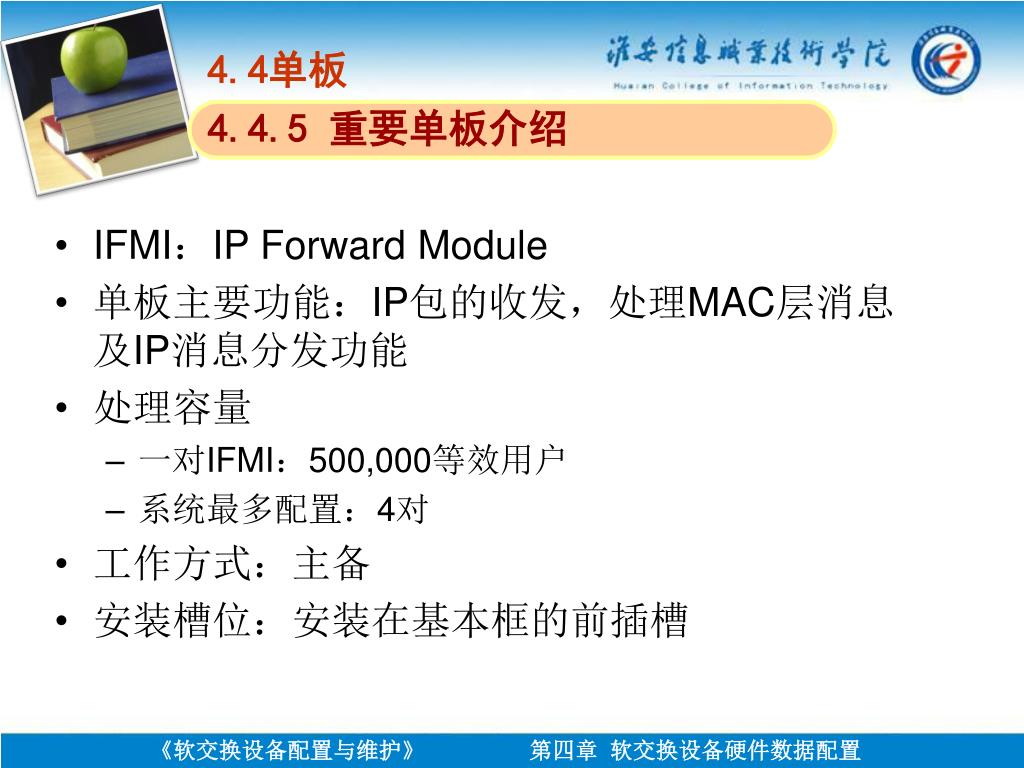

  25. 4.4单板 4.4.5 重要单板介绍 • IFMI：IP Forward Module • 单板主要功能：IP包的收发，处理MAC层消息及IP消息分发功能 • 处理容量 • 一对IFMI：500,000等效用户 • 系统最多配置：4对 • 工作方式：主备 • 安装槽位：安装在基本框的前插槽

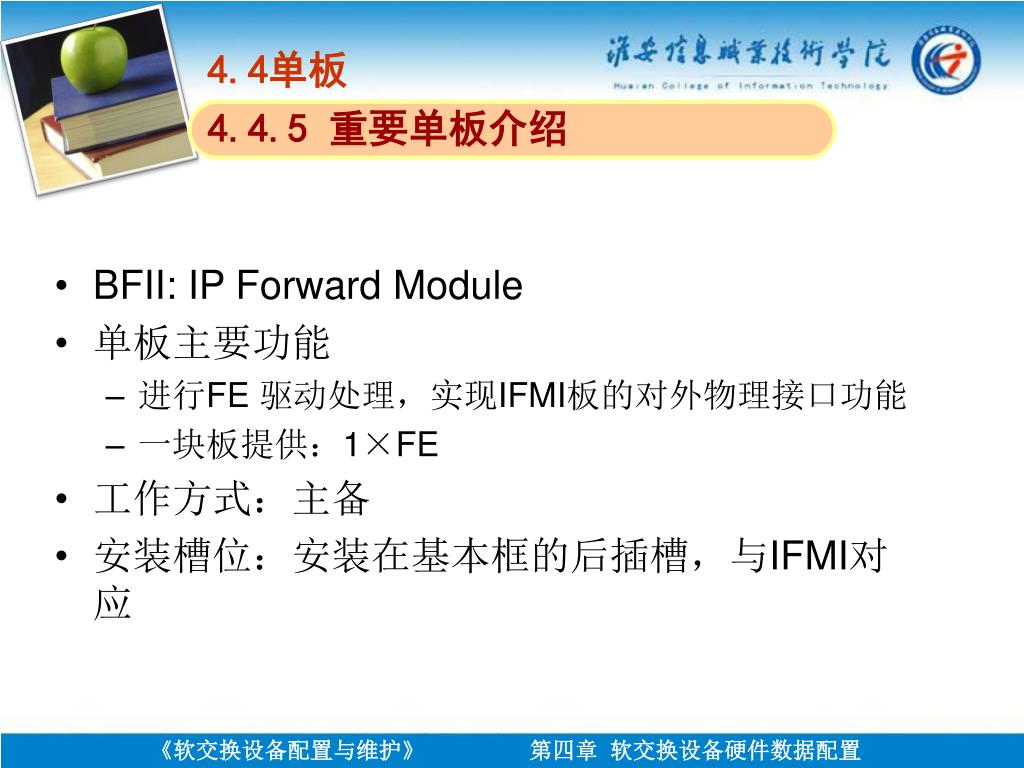

  26. 4.4单板 4.4.5 重要单板介绍 • BFII: IP Forward Module • 单板主要功能 • 进行FE 驱动处理，实现IFMI板的对外物理接口功能 • 一块板提供：1×FE • 工作方式：主备 • 安装槽位：安装在基本框的后插槽，与IFMI对应

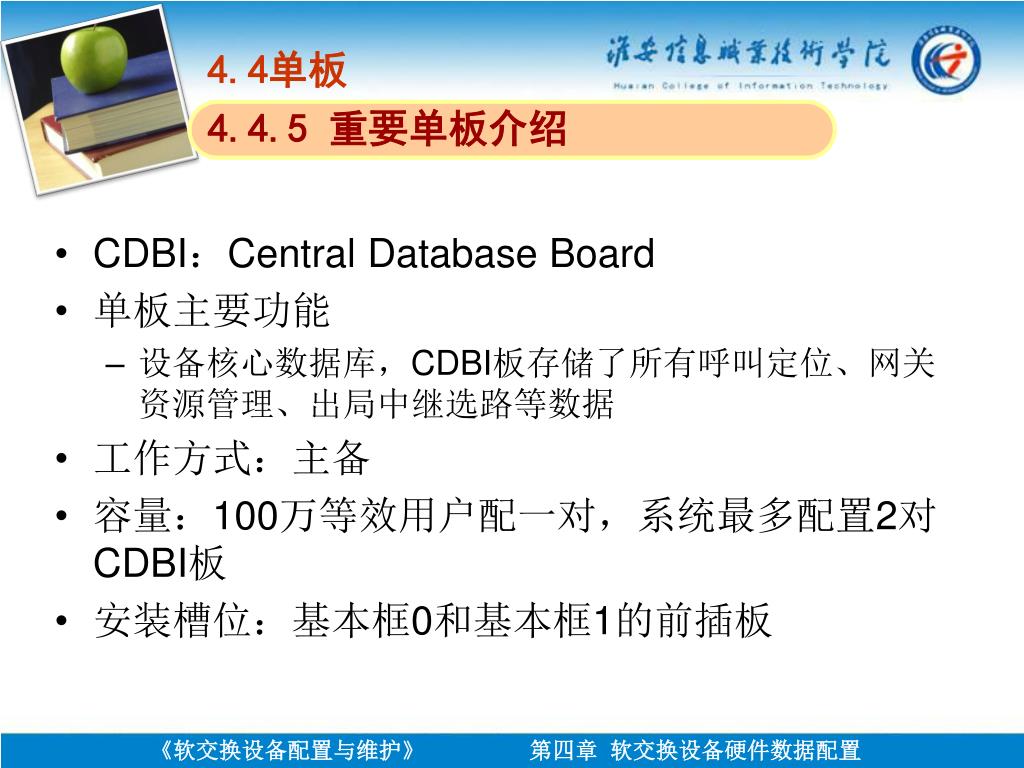

  27. CDBI：Central Database Board 单板主要功能 设备核心数据库，CDBI板存储了所有呼叫定位、网关资源管理、出局中继选路等数据 工作方式：主备 容量：100万等效用户配一对，系统最多配置2对CDBI板 安装槽位：基本框0和基本框1的前插板 4.4单板 4.4.5 重要单板介绍

  28. 4.4单板 4.4.5 重要单板介绍 • BSGI：Broadband Signaling Gateway • 单板主要功能 • 进行UDP、SCTP、M2UA（MTP2 User Adaptation）、M3UA、V5UA、IUA、MGCP、H.248等协议的处理 • 将消息二级分发到相应的FCCU板进行事务层/业务层处理 • 工作方式：负荷分担 • 安装槽位: 无特殊要求

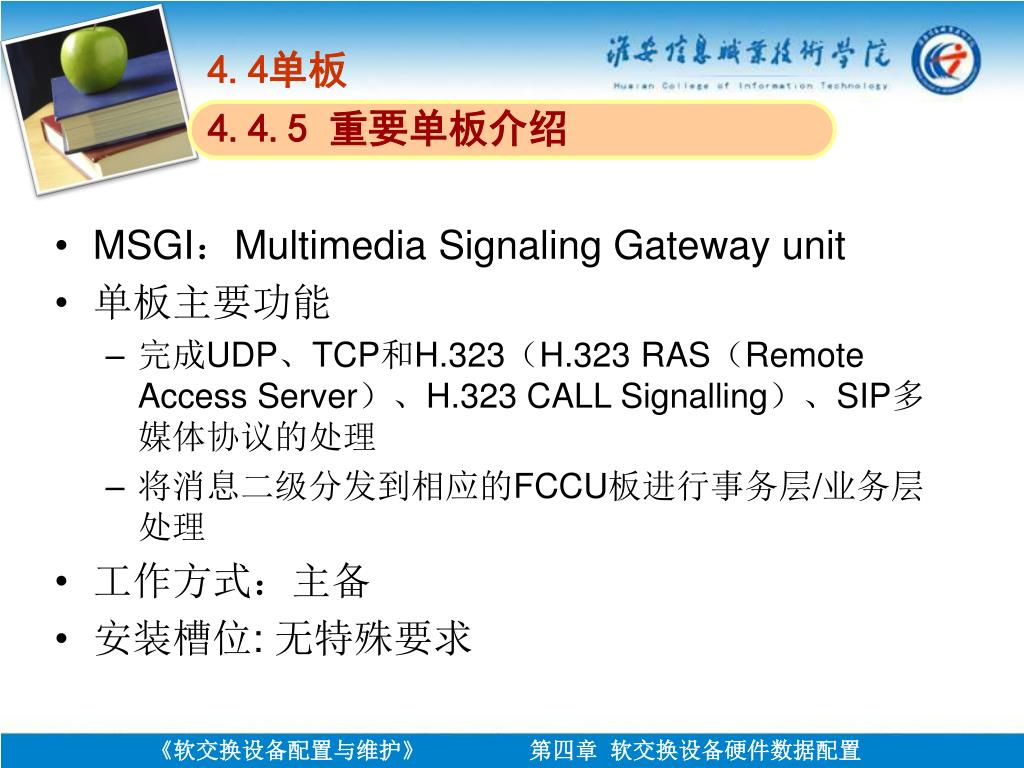

  29. 4.4单板 4.4.5 重要单板介绍 • MSGI：Multimedia Signaling Gateway unit • 单板主要功能 • 完成UDP、TCP和H.323（H.323 RAS（Remote Access Server）、H.323 CALL Signalling）、SIP多媒体协议的处理 • 将消息二级分发到相应的FCCU板进行事务层/业务层处理 • 工作方式：主备 • 安装槽位: 无特殊要求

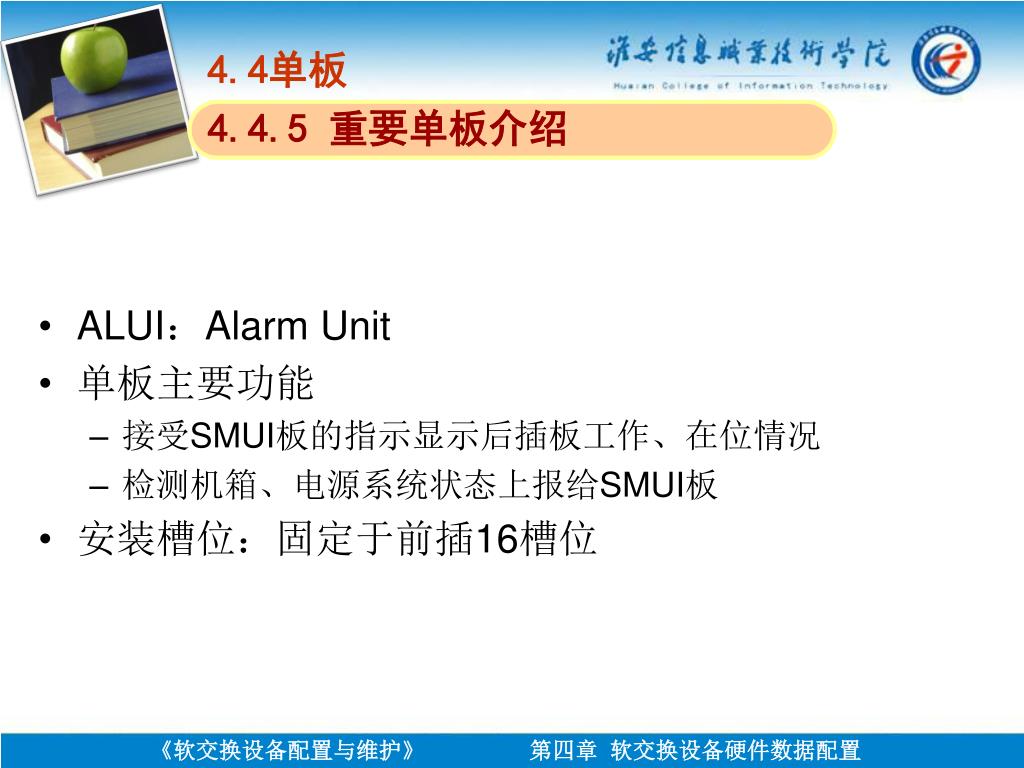

  30. 4.4单板 4.4.5 重要单板介绍 • ALUI：Alarm Unit • 单板主要功能 • 接受SMUI板的指示显示后插板工作、在位情况 • 检测机箱、电源系统状态上报给SMUI板 • 安装槽位：固定于前插16槽位

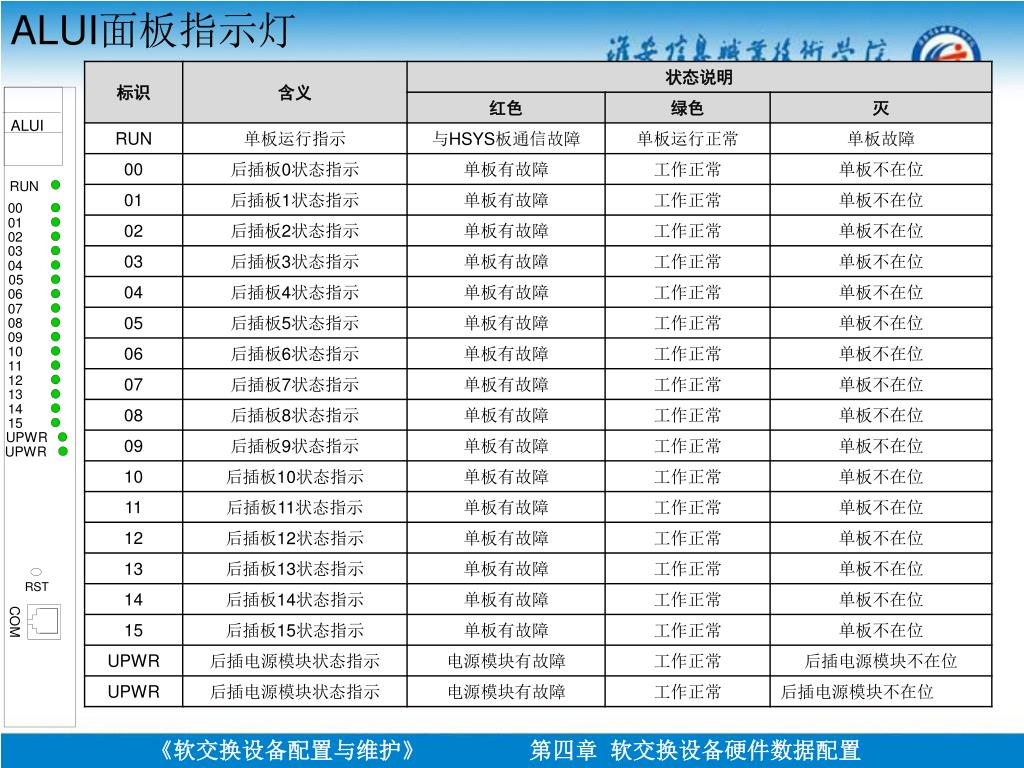

  31. ALUI面板指示灯

  32. SoftX3000硬件系统中仅包含有一个机架，一个基本框。其中IMFI板的IP：191.1.1.1，掩码： 255.255.0.0 ， 默认网关的IP： 191.1.1.5。基本框面板配置如下图： 4.5实训 4.5.1 硬件配置实例

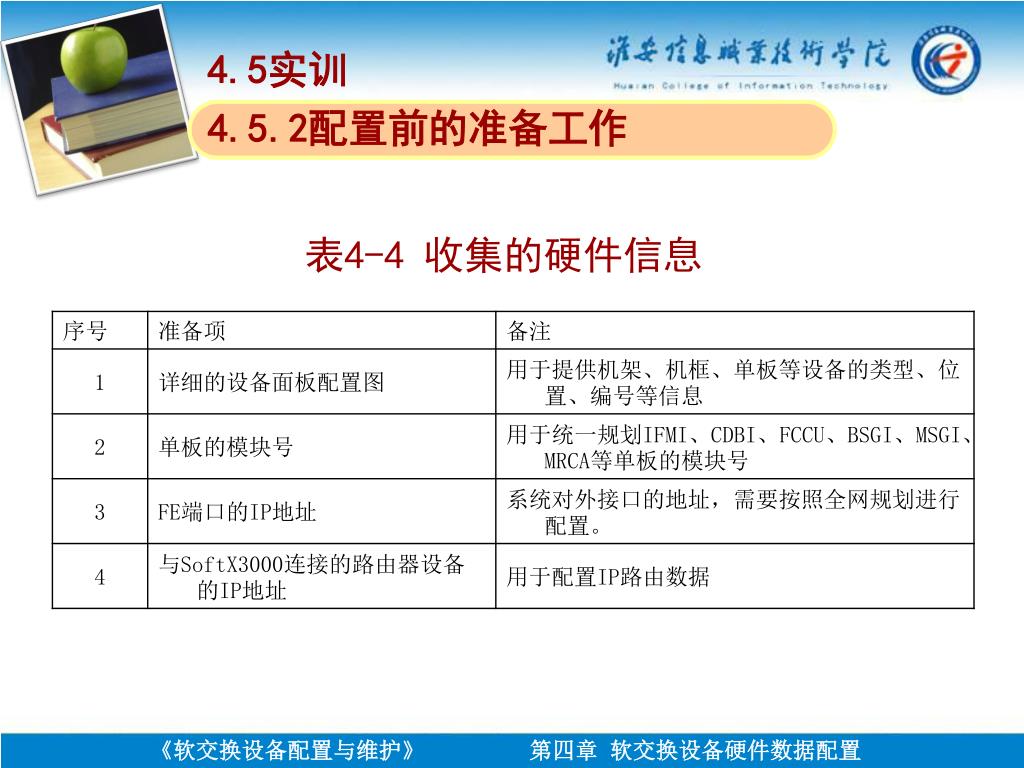

  33. 4.5实训 4.5.2配置前的准备工作 表4-4 收集的硬件信息

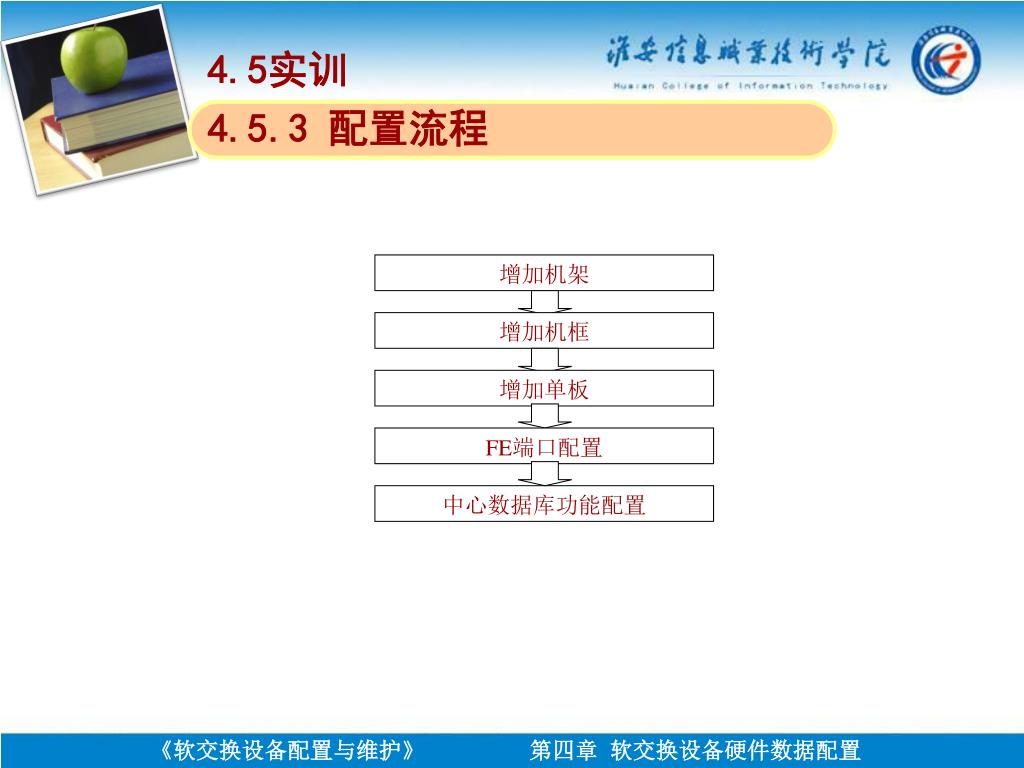

  34. 增加机架 增加机框 增加单板 FE端口配置 中心数据库功能配置 4.5实训 4.5.3 配置流程

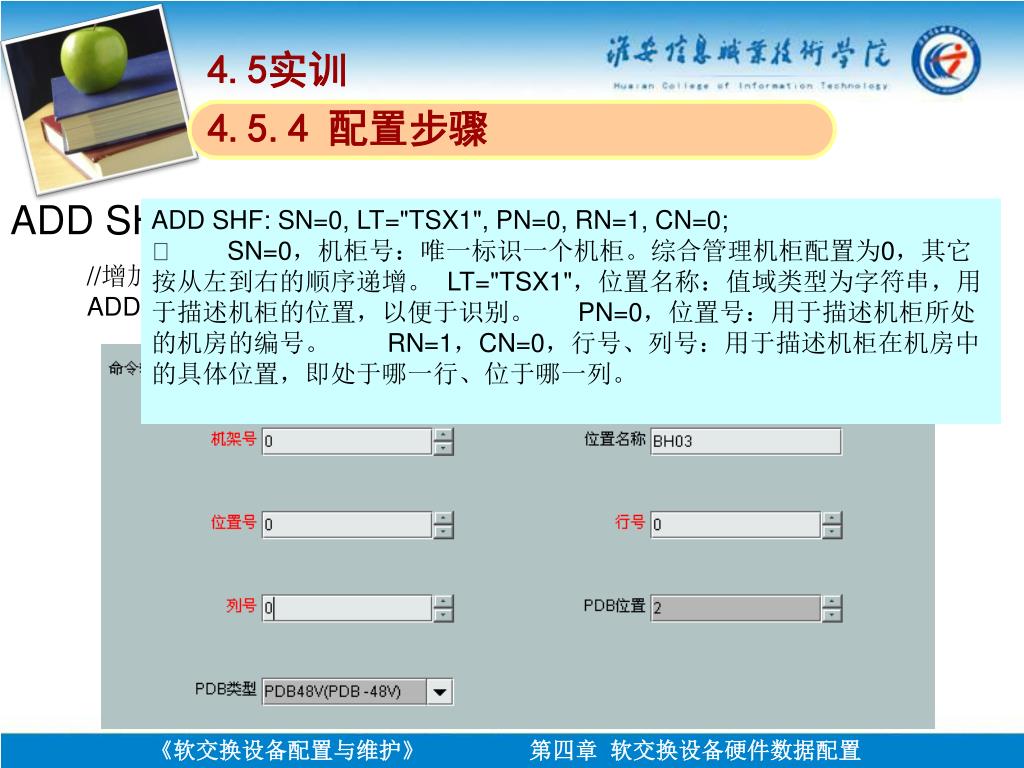

  35. 4.5实训 ADD SHF 4.5.4 配置步骤 ADD SHF: SN=0, LT="TSX1", PN=0, RN=1, CN=0;        SN=0，机柜号：唯一标识一个机柜。综合管理机柜配置为0，其它按从左到右的顺序递增。  LT="TSX1"，位置名称：值域类型为字符串，用于描述机柜的位置，以便于识别。      PN=0，位置号：用于描述机柜所处的机房的编号。        RN=1，CN=0，行号、列号：用于描述机柜在机房中的具体位置，即处于哪一行、位于哪一列。 //增加机架 0 ADD SHF: SN=0, LT="BH03", PN=0, RN=0, CN=0;

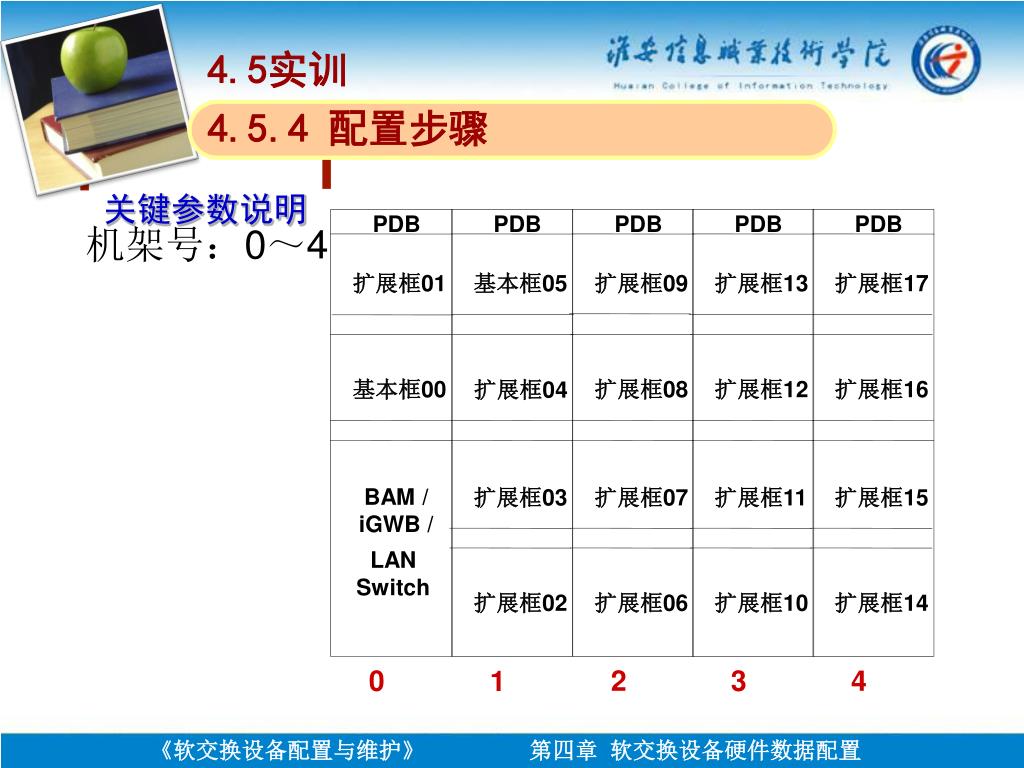

  36. PDB PDB PDB PDB PDB 扩展框01 扩展框09 基本框05 扩展框13 扩展框17 基本框00 扩展框08 扩展框12 扩展框16 扩展框04 BAM / iGWB / 扩展框03 扩展框07 扩展框11 扩展框15 LAN Switch 扩展框02 扩展框06 扩展框10 扩展框14 0 4 2 3 1 4.5实训 ADD SHF 4.5.4 配置步骤 关键参数说明 机架号：0～4

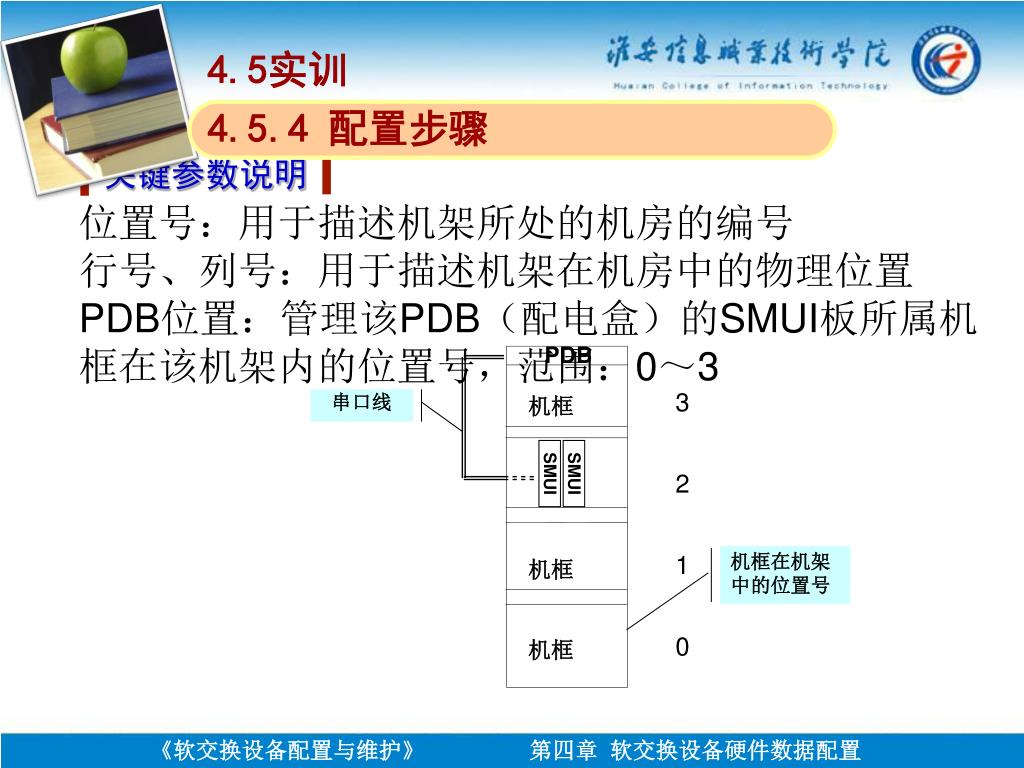

  37. PDB 机框 机框 机框 4.5实训 4.5.4 配置步骤 关键参数说明 位置号：用于描述机架所处的机房的编号 行号、列号：用于描述机架在机房中的物理位置 PDB位置：管理该PDB（配电盒）的SMUI板所属机框在该机架内的位置号，范围：0～3 3 串口线 SMUI SMUI 2 1 机框在机架中的位置号 0

  38. 4.5实训 ADD FRM 4.5.4 配置步骤 ADD FRM: FN=0, SN=0, PN=2;        FN=0，机框号：唯一标识一个机框。机框编号是唯一的，编号范围为0～9。         SN=0，机柜号：该机框所在机柜的编号。        PN=2，位置号：设定机框在机柜中的位置。 // 增加基本框 0 ADD FRM: FN=0, SN=0, PN=2;

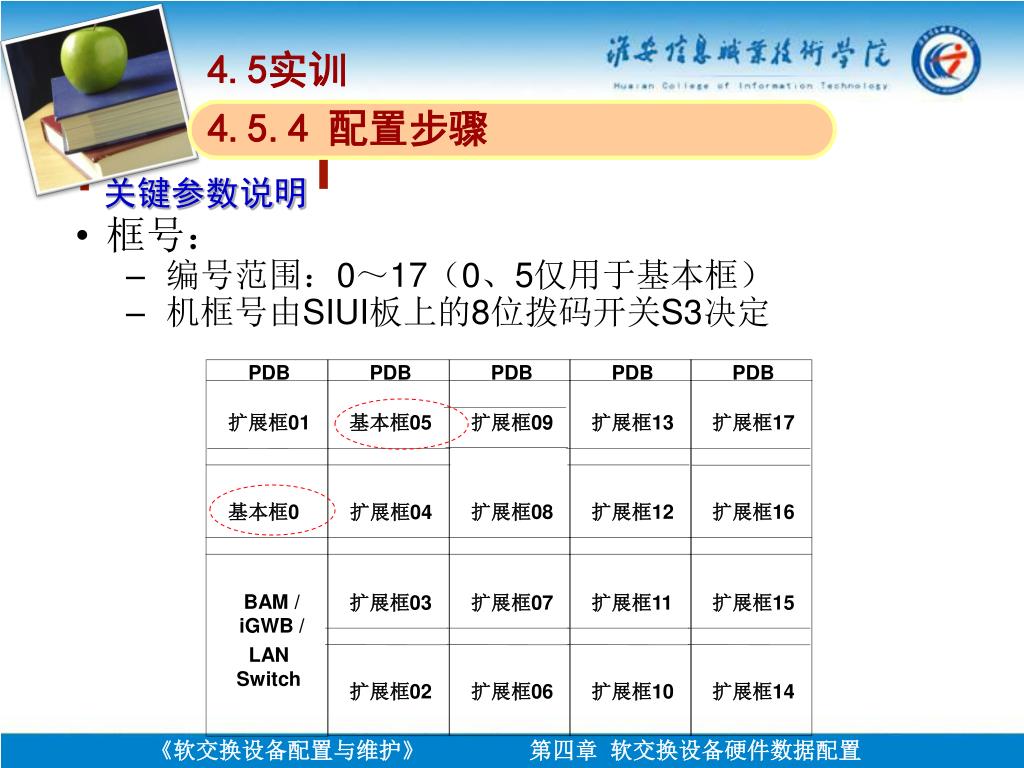

  39. PDB PDB PDB PDB PDB 扩展框01 基本框05 扩展框09 扩展框13 扩展框17 基本框0 扩展框08 扩展框12 扩展框16 扩展框04 BAM / iGWB / 扩展框03 扩展框07 扩展框11 扩展框15 LAN Switch 扩展框02 扩展框06 扩展框10 扩展框14 4.5实训 4.5.4 配置步骤 关键参数说明 • 框号： • 编号范围：0～17（0、5仅用于基本框） • 机框号由SIUI板上的8位拨码开关S3决定

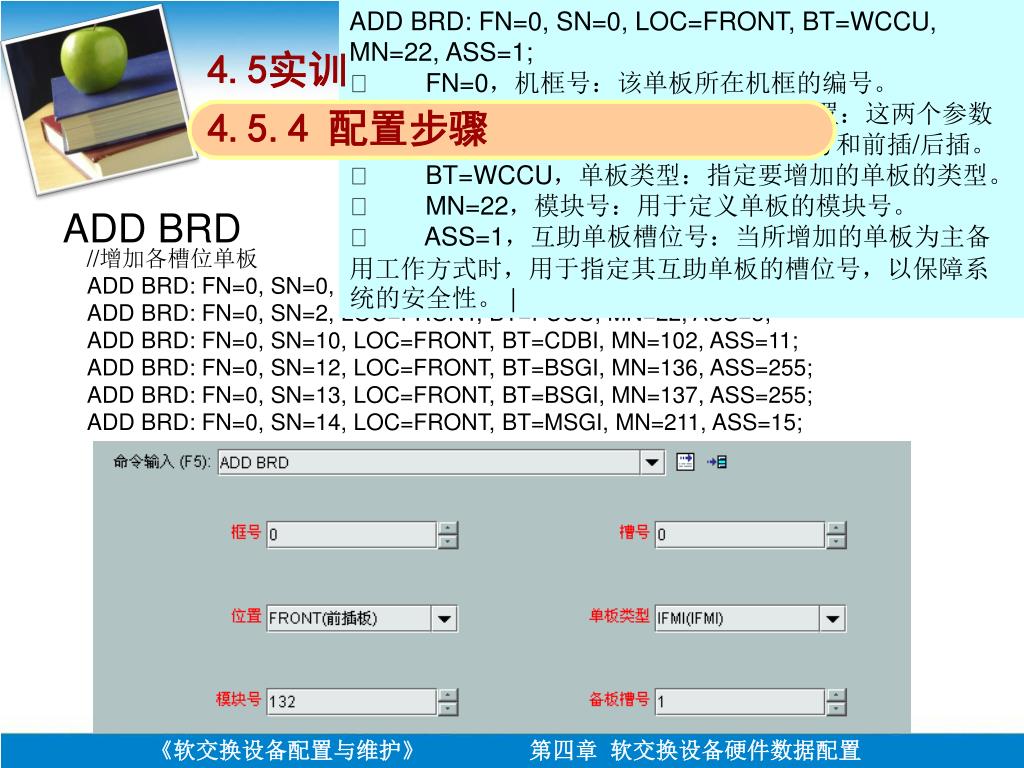

  40. ADD BRD: FN=0, SN=0, LOC=FRONT, BT=WCCU, MN=22, ASS=1;        FN=0，机框号：该单板所在机框的编号。        SN=0, LOC=FRONT，槽位号、位置：这两个参数用于定位单板在机框中的物理位置：槽位号和前插/后插。        BT=WCCU，单板类型：指定要增加的单板的类型。        MN=22，模块号：用于定义单板的模块号。        ASS=1，互助单板槽位号：当所增加的单板为主备用工作方式时，用于指定其互助单板的槽位号，以保障系统的安全性。 |  4.5实训 ADD BRD 4.5.4 配置步骤 //增加各槽位单板 ADD BRD: FN=0, SN=0, LOC=FRONT, BT=IFMI, MN=132, ASS=1; ADD BRD: FN=0, SN=2, LOC=FRONT, BT=FCCU, MN=22, ASS=3; ADD BRD: FN=0, SN=10, LOC=FRONT, BT=CDBI, MN=102, ASS=11; ADD BRD: FN=0, SN=12, LOC=FRONT, BT=BSGI, MN=136, ASS=255; ADD BRD: FN=0, SN=13, LOC=FRONT, BT=BSGI, MN=137, ASS=255; ADD BRD: FN=0, SN=14, LOC=FRONT, BT=MSGI, MN=211, ASS=15;

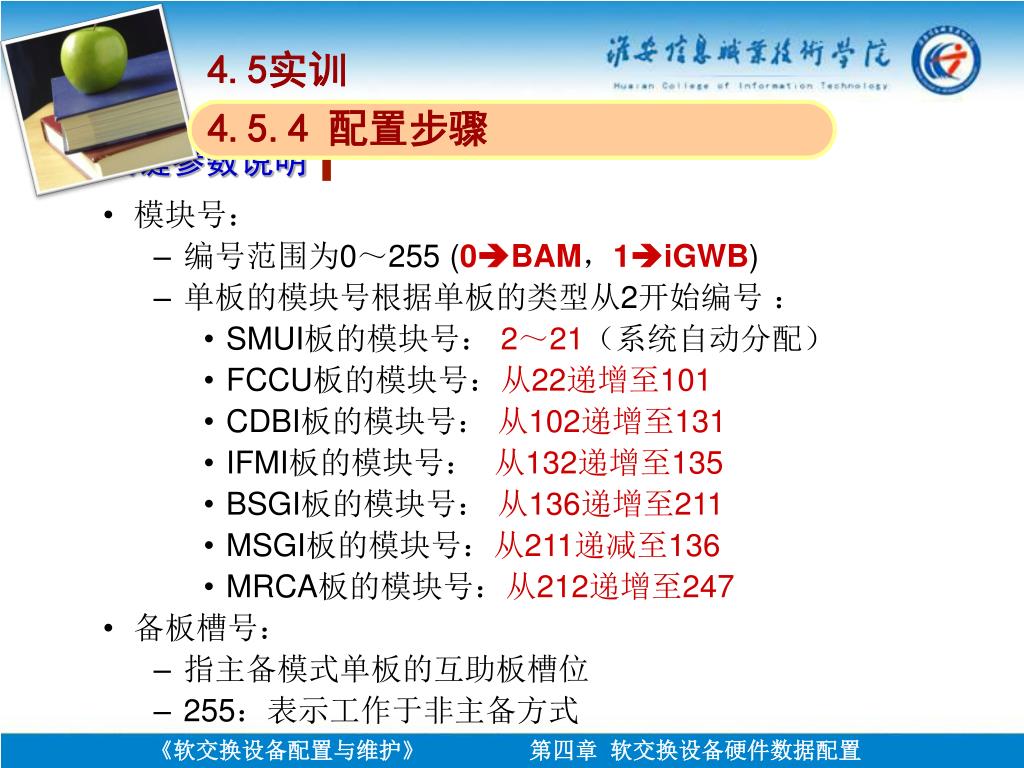

  41. 4.5实训 4.5.4 配置步骤 关键参数说明 • 模块号： • 编号范围为0～255 (0BAM，1iGWB) • 单板的模块号根据单板的类型从2开始编号 ： • SMUI板的模块号： 2～21（系统自动分配） • FCCU板的模块号：从22递增至101 • CDBI板的模块号： 从102递增至131 • IFMI板的模块号： 从132递增至135 • BSGI板的模块号： 从136递增至211 • MSGI板的模块号：从211递减至136 • MRCA板的模块号：从212递增至247 • 备板槽号： • 指主备模式单板的互助板槽位 • 255：表示工作于非主备方式

  42. 4.5实训 ADD FECFG 4.5.4 配置步骤 // 增加FE端口配置 ADD FECFG: MN=132, IP="191.1.1.1", MSK="255.255.0.0", DGW="191.1.1.5";

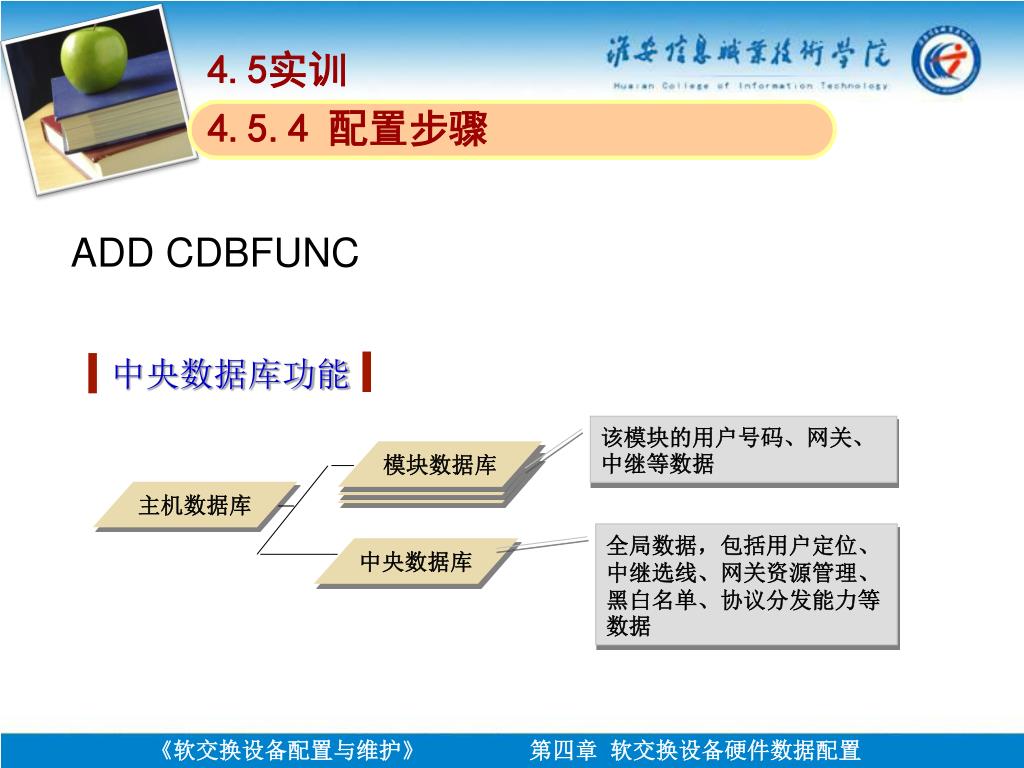

  43. 该模块的用户号码、网关、中继等数据 模块数据库 模块数据库 模块数据库 全局数据，包括用户定位、中继选线、网关资源管理、黑白名单、协议分发能力等数据 中央数据库 主机数据库 4.5实训 ADD CDBFUNC 4.5.4 配置步骤 中央数据库功能

  44. 4.5实训 4.5.4 配置步骤 //增加中央数据库功能 ADD CDBFUNC: CDPM=102, FCF=LOC-1&TK-1&MGWR-1&BWLIST-1&IPN-1&DISP-1&SPDNC-1&RACF-1&PRESEL-1&UC-1&SPANA-1&KS-1;

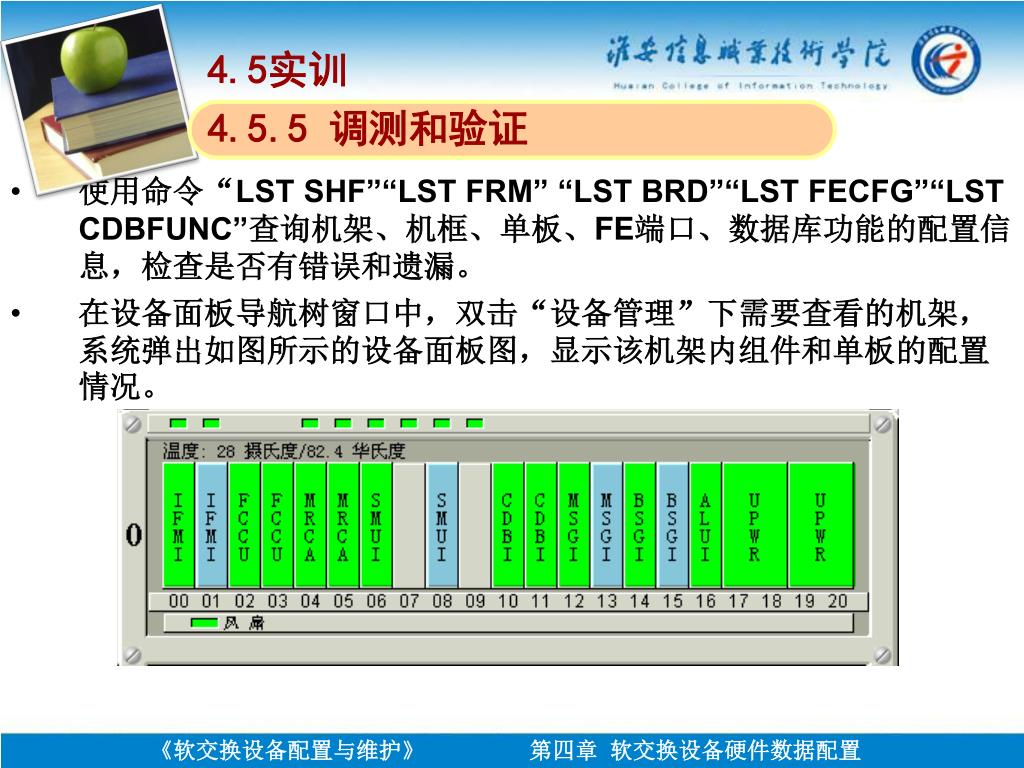

  45. 使用命令“LST SHF”“LST FRM” “LST BRD”“LST FECFG”“LST CDBFUNC”查询机架、机框、单板、FE端口、数据库功能的配置信息，检查是否有错误和遗漏。 在设备面板导航树窗口中，双击“设备管理”下需要查看的机架，系统弹出如图所示的设备面板图，显示该机架内组件和单板的配置情况。 4.5实训 4.5.5 调测和验证

  46. 知识体系 • 知识要点 梳理与总结

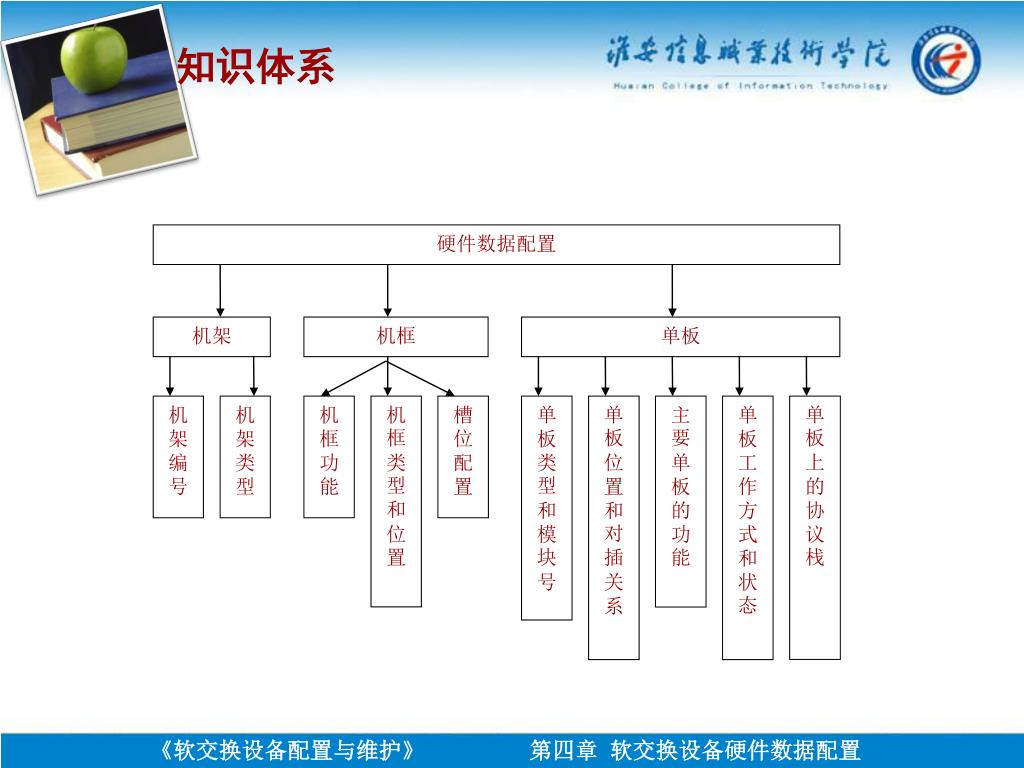

  47. 硬件数据配置 机架 机框 单板 单板 上的协议栈 机架编号 机架类型 机框功能 机框 类型 和 位置 槽位配置 单板类型 和模块 号 单板 位置和对 插 关系 主要 单板的功能 单板工作方式和状态 知识体系

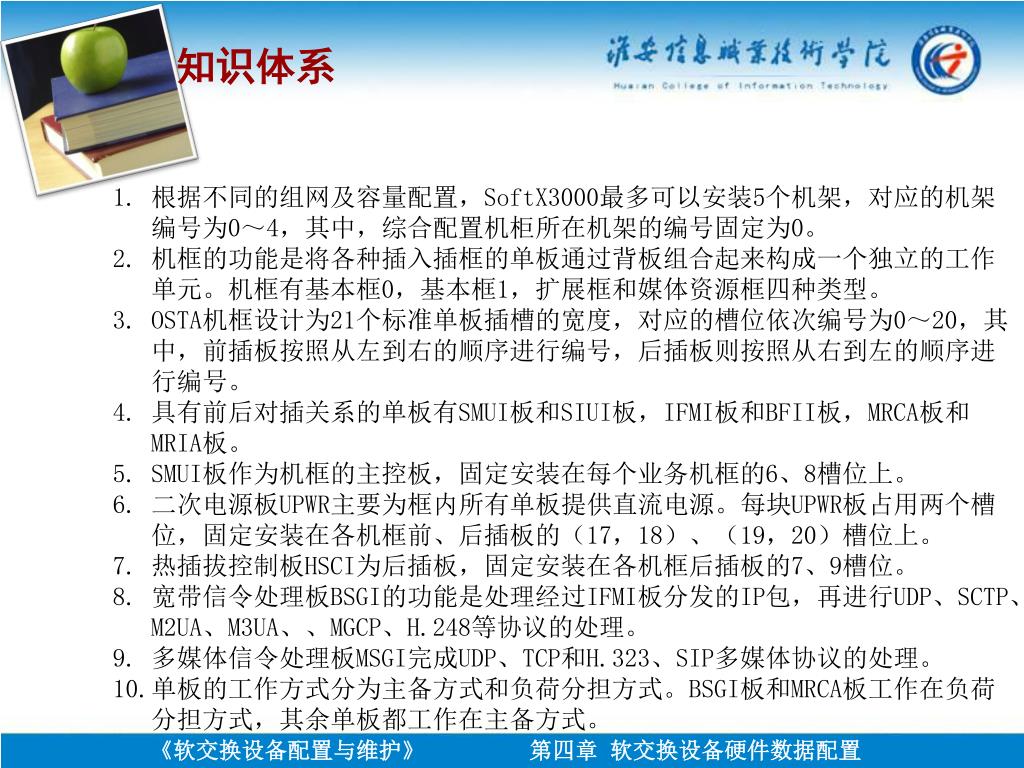

  48. 知识体系 • 根据不同的组网及容量配置，SoftX3000最多可以安装5个机架，对应的机架编号为0～4，其中，综合配置机柜所在机架的编号固定为0。 • 机框的功能是将各种插入插框的单板通过背板组合起来构成一个独立的工作单元。机框有基本框0，基本框1，扩展框和媒体资源框四种类型。 • OSTA机框设计为21个标准单板插槽的宽度，对应的槽位依次编号为0～20，其中，前插板按照从左到右的顺序进行编号，后插板则按照从右到左的顺序进行编号。 • 具有前后对插关系的单板有SMUI板和SIUI板，IFMI板和BFII板，MRCA板和MRIA板。 • SMUI板作为机框的主控板，固定安装在每个业务机框的6、8槽位上。 • 二次电源板UPWR主要为框内所有单板提供直流电源。每块UPWR板占用两个槽位，固定安装在各机框前、后插板的（17，18）、（19，20）槽位上。 • 热插拔控制板HSCI为后插板，固定安装在各机框后插板的7、9槽位。 • 宽带信令处理板BSGI的功能是处理经过IFMI板分发的IP包，再进行UDP、SCTP、M2UA、M3UA、、MGCP、H.248等协议的处理。 • 多媒体信令处理板MSGI完成UDP、TCP和H.323、SIP多媒体协议的处理。 • 单板的工作方式分为主备方式和负荷分担方式。BSGI板和MRCA板工作在负荷分担方式，其余单板都工作在主备方式。

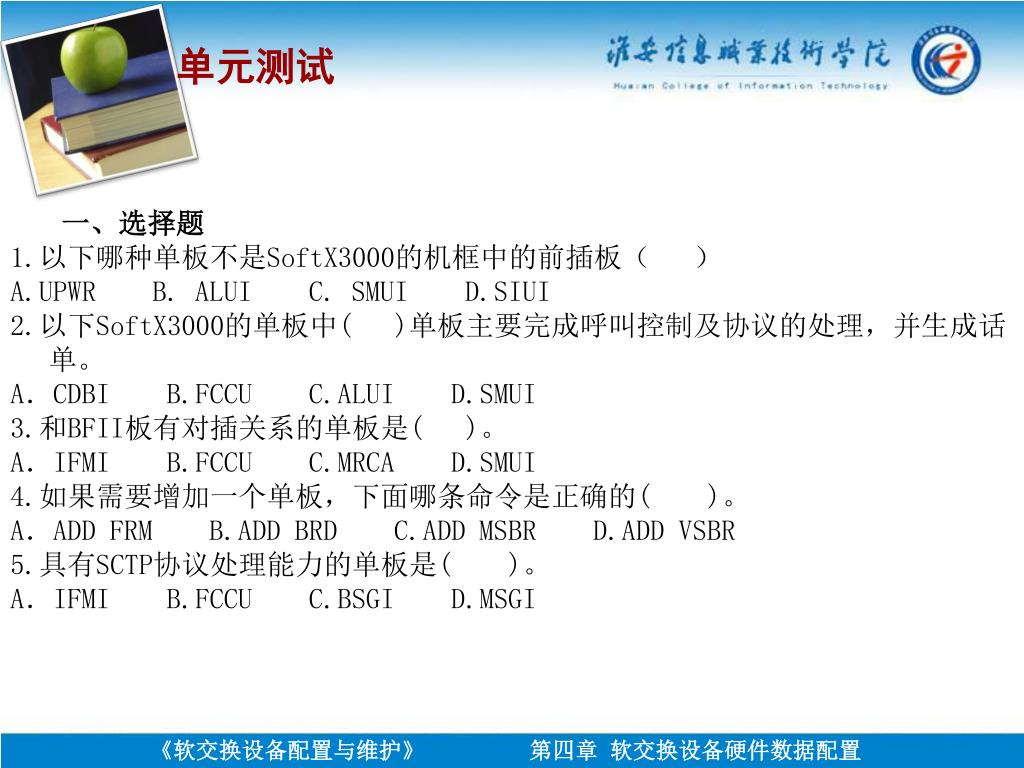

  49. 单元测试 • 一、选择题 • 1.以下哪种单板不是SoftX3000的机框中的前插板（ ） • A.UPWR B. ALUI C. SMUI D.SIUI • 2.以下SoftX3000的单板中( )单板主要完成呼叫控制及协议的处理，并生成话单。 • A．CDBI B.FCCU C.ALUI D.SMUI • 3.和BFII板有对插关系的单板是( )。 • A．IFMI B.FCCU C.MRCA D.SMUI • 4.如果需要增加一个单板，下面哪条命令是正确的( )。 • A．ADD FRM B.ADD BRD C.ADD MSBR D.ADD VSBR • 5.具有SCTP协议处理能力的单板是( )。 • A．IFMI B.FCCU C.BSGI D.MSGI
