  1. InfraSuite系统集成一体化架构、系统模块化设计数据中心基础设施解决方案InfraSuite系统集成一体化架构、系统模块化设计数据中心基础设施解决方案 李志国 2011年3月

  2. 议 题 一、InfraSuite系统介绍 二、InfraSuite系统组成及功能 三、InfraSuite方案回顾

  3. InfraSuite产生背景 生命周期成本问题：边成长边投资、占地面积的问题、装配速度问题、服务费用问题、投资风险问题 适应性和扩展性问题：系统和部件的标准化与规范化、不可预测的功率密度问题、如何适应不断变化的其他需求 系统可用性问题：人为操作失误问题、如何把UPS与关键负载之间的故障点减至最少、减少大面积断电的故障点、谐波干扰问题 管理性问题：分路管理问题、监控负载机柜的电源状态、线缆管理的问题、预防性故障分析的问题 维护服务问题：降低系统的复杂性问题、减少平均维修时间MTTR的问题、带电操作的问题、供应商之间的相互推诿的问题

  4. 什么是InfraSuite 集成一体化架构、系统模块化设计InfraSuite系统，保证了机房的高可用性，可扩展性、可管理性、可维护性等特色，实现按需增长、按需定制、快速建设。

  5. 空气调节 局部通风 制冷 新风 气流组织 InfraSuite系统组成 供电系统 输入配电 输出配电 UPS系统 IT设备机 械支撑 IT机架 线缆管理 管理系统 运行监测管理 环境设置 监测

  6. InfraSuite家族 高智能容错UPS 高密度机柜 高兼容配电柜 高转换静态开关 精密空调 PDU 输入配电柜 环境管理系统 风量调节单元

  7. InfraSuite客户价值 统筹设计系统化 降低总拥有成本 设备结构一体化 机房美观、舒适 供应渠道统一化 没有推诿、省心 系统连接规范化 标准组建快速 监控管理集中化 方便管理 设备结构模块化 边成长边投资

  8. InfraSuite客户在哪里

  9. 小型数据中心的典型应用 机柜数量：小于6台 负载容量： 小于20KVA

  10. 小型数据中心的典型应用 机柜数量：6-20台 负载容量：20-80KW 10

  11. 中型数据中心典型应用 机柜数量：21-100台 负载容量：84-500KW

  12. InfraSuite供电系统-UPS 智能容错UPS 大中型系统的安全保障 （20~480kVA） 可实现系统单进单出 22KVA 可实现冗余功能

  13. HIFT海福UPS 热插入 模块热插入设计 模块化、系统冗余设计 80kVA 120kVA 高效节能 MTTR 近于0

  14. 功率模块冗余 透过备援模块的冗余，达到UPS系统的最高可靠度。 20kVA 60kVA + N+1 冗餘 < 60kVA Load 冗餘模組 = 40kVA 40kVA N+2 冗餘 80kVA + < 40kVA Load 冗餘模組

  15. InfraSuite供电系统-PDC • 分路的电流侦测 • 输出开关热插拔 • 智能化 • 可实现网络管理 • 外观与机柜一致 30KVA-300KVA

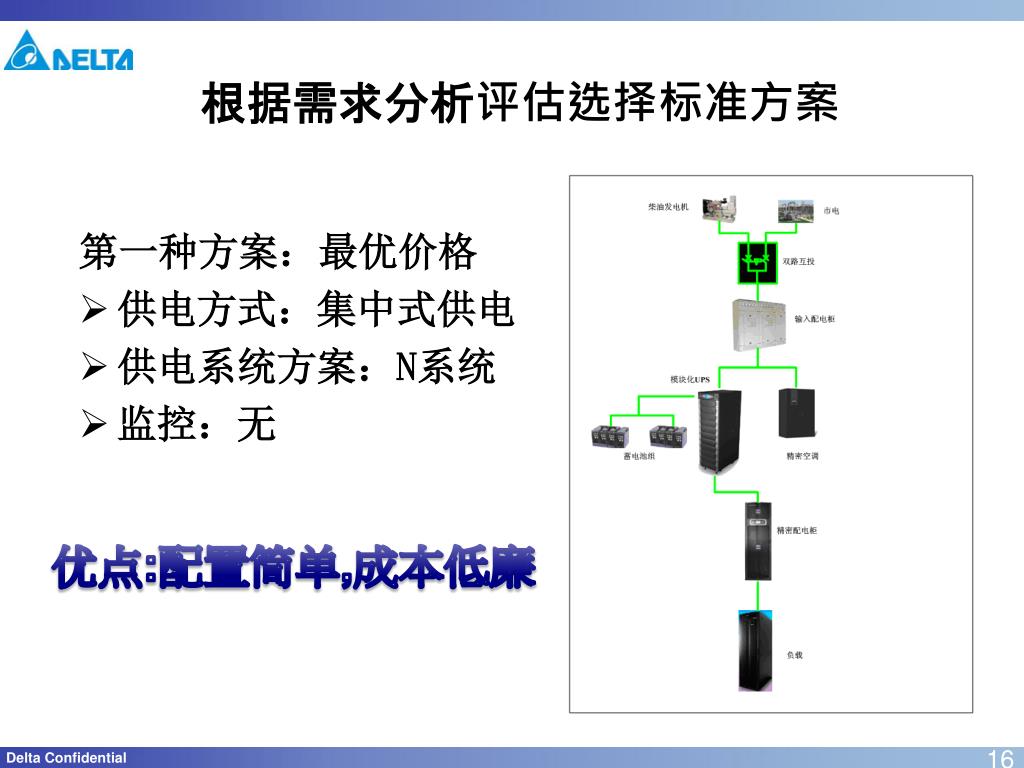

  16. 根据需求分析评估选择标准方案 第一种方案：最优价格 供电方式：集中式供电 供电系统方案：N系统 监控：无 优点:配置简单,成本低廉

  17. 根据需求分析评估选择标准方案 • 第二种方案：高性价比 • 供电方式：集中式供电 • 供电系统方案：N+1系统 • 监控：SNMP+UPS管理大师 冗余配置、高可靠性

  18. 根据需求分析评估选择标准方案 • 第三种方案：高性能 • 供电方式：集中式供电 • 供电：2(N+1)系统 • 监控：数据中心 容错设计,高可用性 18

  19. IT设备机械支撑-机柜 规格: 600mm*42U*1100mm 800mm*42U*1100mm

  20. 机柜的微环境监控 • 机柜内部温度/湿度 • 本地/远程时时监控 • 无缝整合“上层”管理系统

  21. “自成一体”的布线设计 • 标准化顶部布线系統 • 免工具安装,更经济,更快捷 • 整合电力、网线及光纤布置設計， • 实现强弱电分开設計 • 优化线缆铺设路径 • 更大容量的布线能力 • 6個長方形可隨須開 • 線槽入出口直通线缆位置 • 頂部蓋板可快速拆除，

  22. 智能的机柜电源分配单元 在机架后部垂直安装，不需要工具，不占用机柜的有效空间 单相、三相两种供电方式，符合中国或国际标准电压 PDU配SNMP网卡(选件)可以实现通过Ethernet网络远程通讯 • 状态轮巡按钮，翻看运行参数；还有报警LED，显示过流或过(欠)压状态 • 数字颠倒显示 有两个RS232串口，最多可以16个 PDU之间通讯 输入接头满足IEC309,输出口满足IEC320

  23. 系统的机柜选择附件

  24. 空气调节系统—精密空调 • 显热比大 • 工作温度宽广：-30—50℃ • 能效比高 • 并提供远程控制功能 • 采用强制除湿方式，除湿速度快，精度高，更加节能 • 采用电子膨胀阀，产品运行更加平衡，节能性更好

  25. 水平式精密空调机 精密掌控温湿度 维持机房最佳状态 双电源供电 可清洗式滤网 变速风扇设计 可接受上下进管 可热插入电源供应器及风扇 • 标配: • 冷冻水流量计 • 漏水检知器 • 网络管理功能卡 • 冷凝水排水泵 三通控制阀组, 含手動二通阀

  26. 空气调节系统—风量调节单元 Back Rack Front • 机柜上方温度20—25 ℃，温度探头线3米 • 静压地板温度10—20 ℃ • 风扇故障报警干接点 • 风扇自动调速 • 地板承重500公斤 • LED显示工作状态 • 解决机房热点 • 节省有效空间 • 采用直流风扇 Panel Temp. 1 Server Raise Floor Temp. 2 Temp. Setup GL

  27. 空气调节系统—冷池方案 • 冷气利用达90%以上 • 冷池产品化，工程量小 • 可以与消防中心联动 • 顶盖的开启面积大于60% • 解决单机柜功率6KW以上 • 减少20%以上的冷气混合

  28. 监控管理系统—监控方案 • 以机柜为单位，实现机房用电的监测和记录 • 以机柜为单位，实现机柜散热的监测和记录 • 机房内UPS、机房空调等设备的适时监控 • 机房内烟雾、漏水、消防的状态 • 机房内重要位置的温/湿度适时监测和记录 • 机房门的状态 • 机房运行中的数据记录，报警监测 • 适时报警，数据上传等 • 兼容用户局域网，实现远程监控 • 多种报警方式（声音、短信、Email等） 最大可监控16台第三方产品

  29. 监控管理系统—拓扑图 Client (IE) InsightPower Manager (管理系統及資料庫) SMS DVR e-mail 攝影機 濕度 溫度 Door Leak Heater Smoke Fan EnviroProbe 門禁系統 RS485 DO DI UPS RS485 PDU 數位電錶 VEDSA EnviroStation (環境資料收集) 精密空調

  30. 监控管理系统—温湿度监测器 • 可就地显示温度、湿度 • 具有多种安装方式 • 有四个输入接口，通过拨码开关设置，可接受有源信号及无源信号 • 内置温/湿度探头 • 具有RS232或RS458通讯接口 • 可10个串联，无需外接终端电阻 无需外接电源 即插即用

  31. Infra suite家族—环境管理系统 • 2个RS485接口，与第三方厂家设备通讯 • 与因特网直接连接, 提供 TCP/IP 协议 • 1个RS232通讯接口 • 1个与环境监测器接口 • 8个固定输入接口， • 4个可编程输入干接点接口， • 4个可编程输入模拟量接口，可接受电流/电压信号 • 2个数出干接点信号 环境监测器

  32. 监控管理系统—监控软件 设备名称 信息说明 状态及指标

  33. InfraSuite方案回顾 环境监控主机 监测功能强大 方便组网 标准化顶部走线 优化线缆管理 UPS 模块设计 热插拔功能 可4台并机 高密度机柜 1000公斤以上荷重 符合 EIA-310 门可开启130度 大于70 %通风率 IP20 环境监控器 LCD 显示 可显示温/湿度 输入4组干接点 可串接10个 PDU 多种输入规格 免工具安装 不占用有效空间 适合高密度应用 LED显示 可选择SNMP卡 高兼容性配电柜 回路随需扩容 侦测回路 紧急关机EP0 内置浪涌保护器 可选隔离变压器

  34. 案例一：某数据中心

  35. 案例二：某保密单位

  36. 谢谢!
