over voetbal enzo
Over voetbal enzo

Hoeveel zeshoeken bevat een voetbal?

Probleem:

onmogelijk om een voetbal te maken

met alleen zeshoeken

Bovenstaande figuur is een vlakvulling:

een vlak rooster

De veelzijdigheid van bollen

veelhoeken polygonen

Hoekpunten n

Zijden n

1

Buren 2

2

Diagonalen n*(n-3)/2

n

3

Veelhoeken (polygonen)

Convexe veelhoek:

Alle diagonalen vallen binnen veelhoek

recursieve constructie

1

1

2

2

n

n

3

3

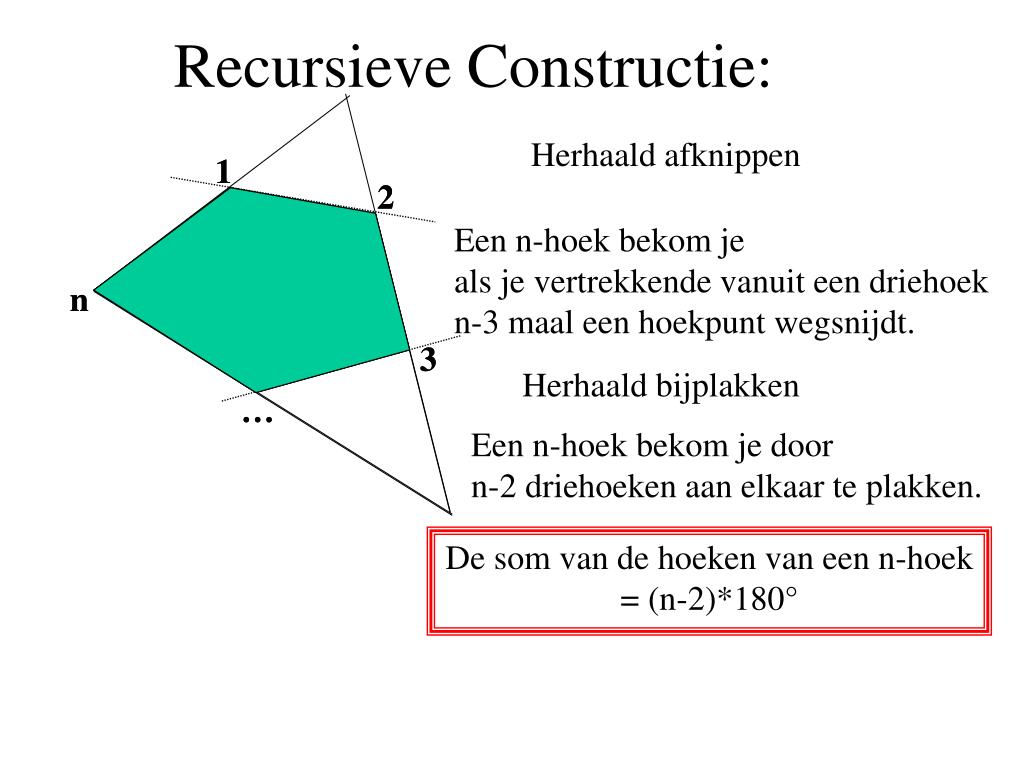

Recursieve Constructie:

Herhaald afknippen

Een n-hoek bekom je

als je vertrekkende vanuit een driehoek

n-3 maal een hoekpunt wegsnijdt.

Herhaald bijplakken

Een n-hoek bekom je door

n-2 driehoeken aan elkaar te plakken.

De som van de hoeken van een n-hoek

= (n-2)*180°

regelmatige veelhoeken

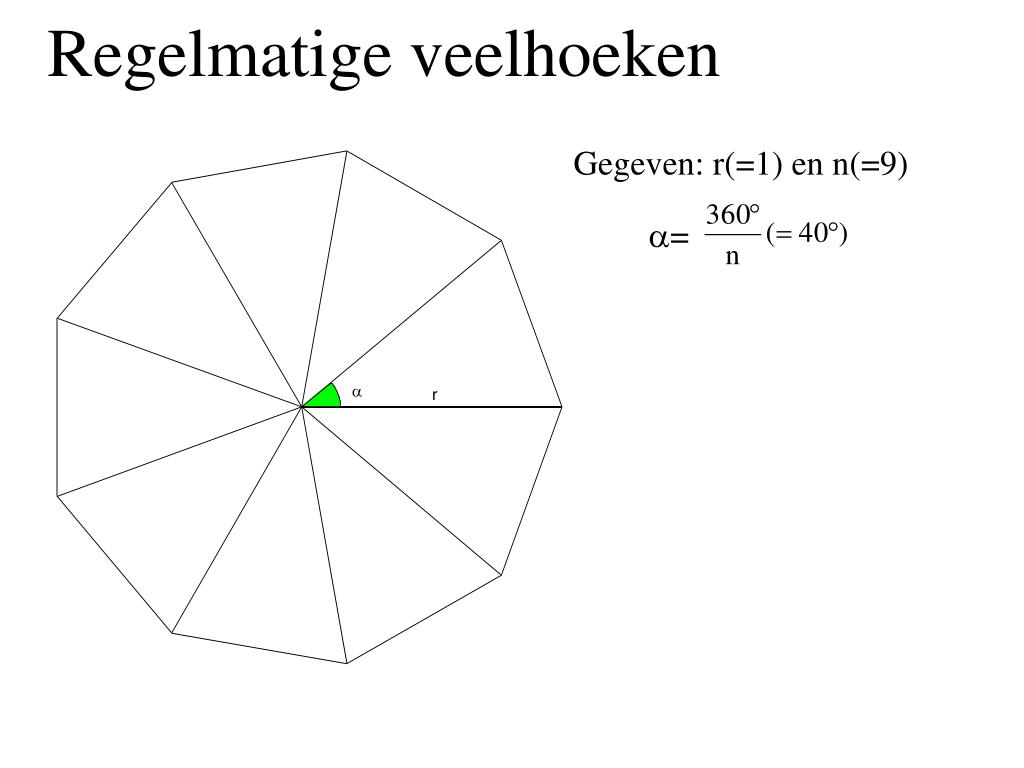

Regelmatige veelhoeken

Gegeven: r(=1) en n(=9)

a=

regelmatige veelhoeken1
Regelmatige veelhoeken

z=2*r*sin(180°/n)

a=r*cos(180°/n)

Opp =

r2*sin(180°/n)* cos(180°/n)

= r2*sin(360°/n)/2

Opp n-hoek=n*r2/2*sin(360°/n)

Omtrek n-hoek=2*n*r*sin(180°/n)

Opp 9-hoek=9/2*sin(40°)=2,89

Omtrek 9-hoek=2*9*sin(20°)=6,16

veelvlakken
veelvlakken

Een veelvlak is een ruimtelijke figuur

begrensd door vlakke veelhoeken: Zijden of facetten(diamant)

Ribben

Hoekpunten

Buren zijn hoekpunten verbonden door ribbe

Diagonalen:

zijdediagonaal

lichaamsdiagonaal

slide7
orde

5

3

3

3

3

3

3

5

3

3

De orde van een zijde =

Aantal begrenzende ribben

De orde van een hoekpunt =

Aantal ribben die toekomen

prisma n
Prisma{n}

Grondvlak // bovenvlak

3

Opstaande ribben

3

Hoogte h:

afstand boven-grond

3

5

3

3

4

h

4

De orde van een zijde =

zijvlakken orde 4

grond en boven orde n

4

3

3

3

5

De orde van een hoekpunt =

allemaal orde 3

3

3

inh=opp(grond)*h

piramide n

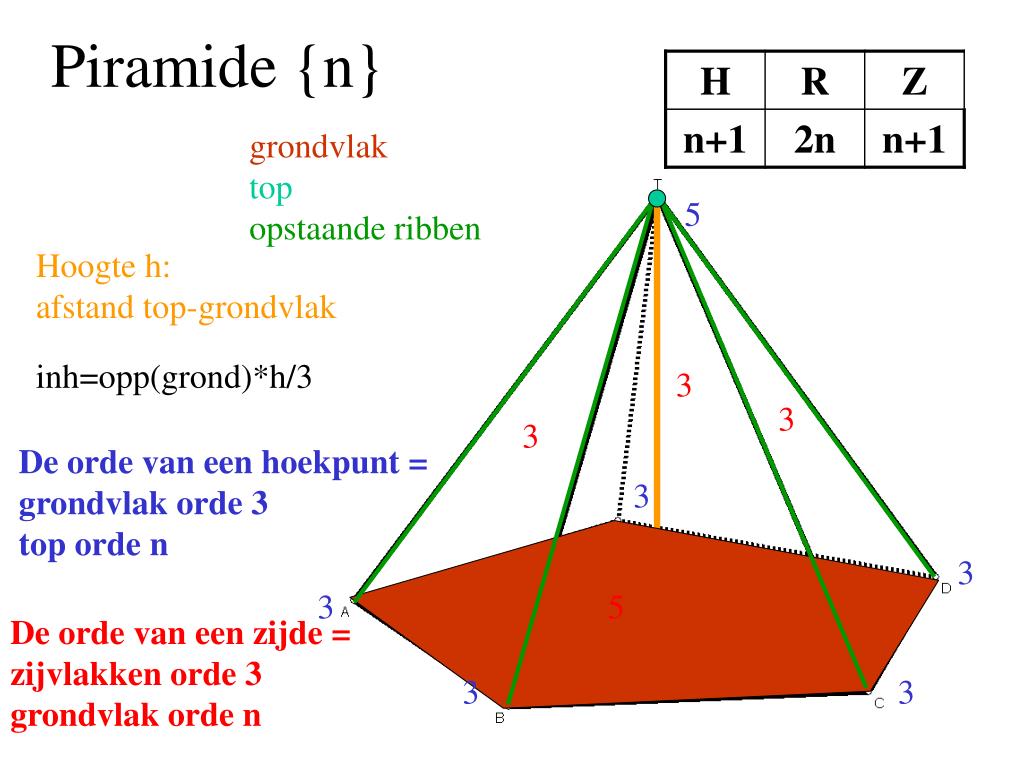

Piramide {n}

grondvlak

top

opstaande ribben

5

Hoogte h:

afstand top-grondvlak

3

3

3

3

3

3

5

3

3

inh=opp(grond)*h/3

De orde van een hoekpunt =

grondvlak orde 3

top orde n

De orde van een zijde =

zijvlakken orde 3

grondvlak orde n

formule van euler

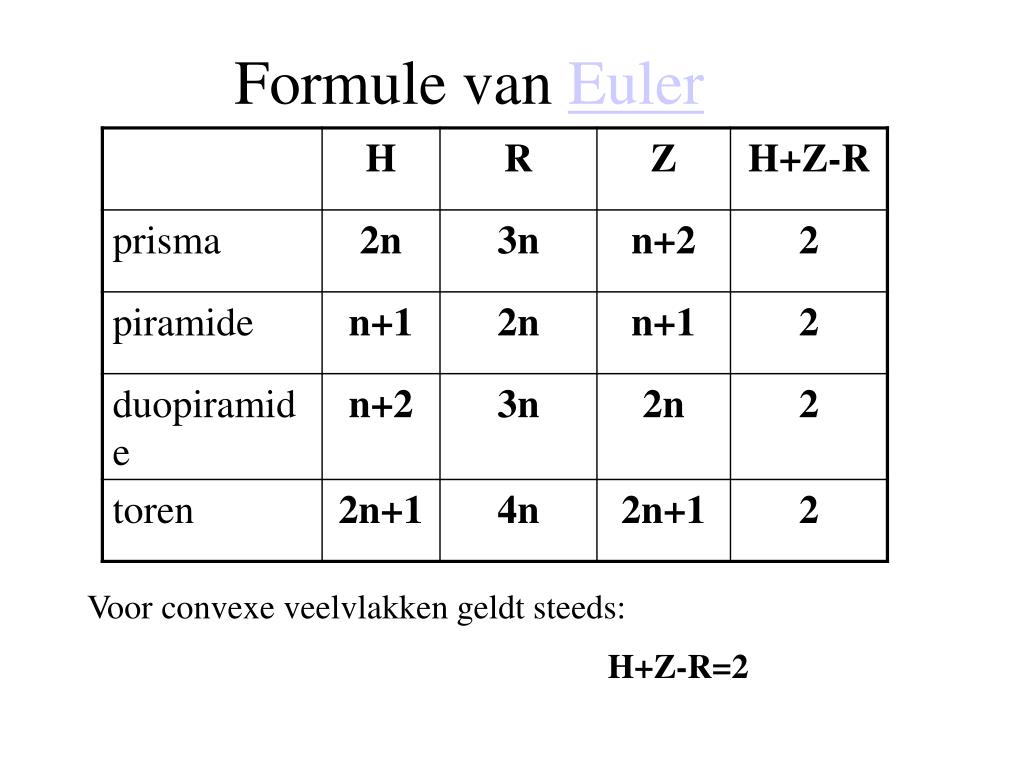

Formule van Euler

Voor convexe veelvlakken geldt steeds:

H+Z-R=2

platonische veelvlakken

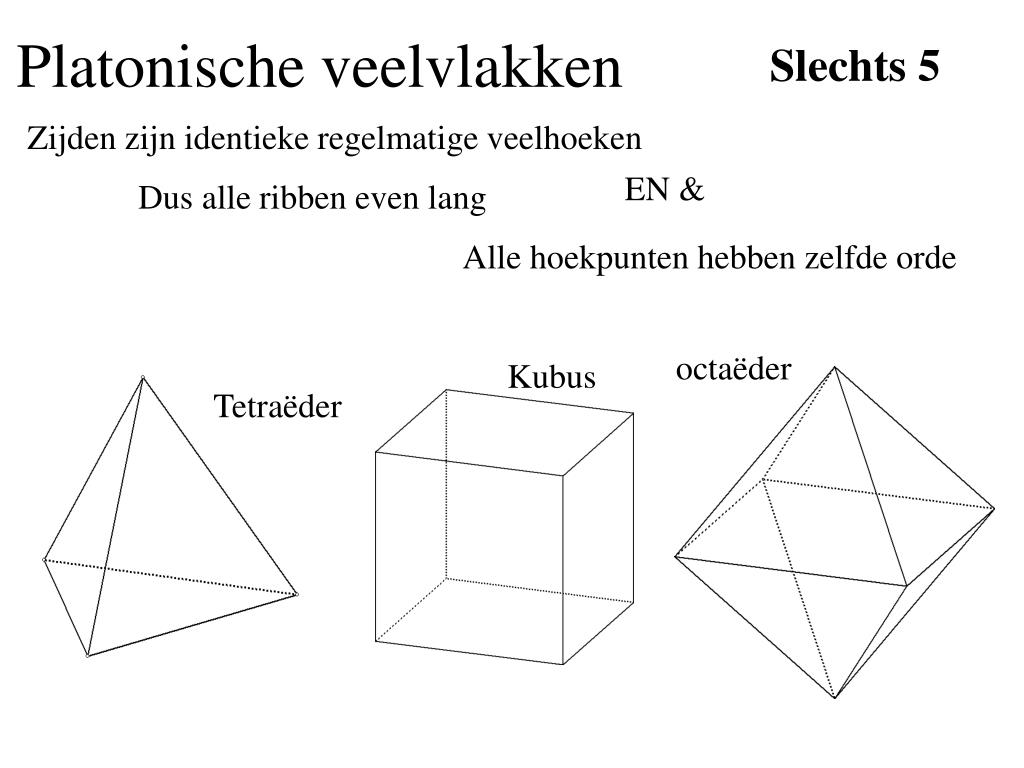

Platonische veelvlakken

Tetraëder

Kubus

octaëder

Slechts 5

Zijden zijn identieke regelmatige veelhoeken

EN &

Dus alle ribben even lang

Alle hoekpunten hebben zelfde orde

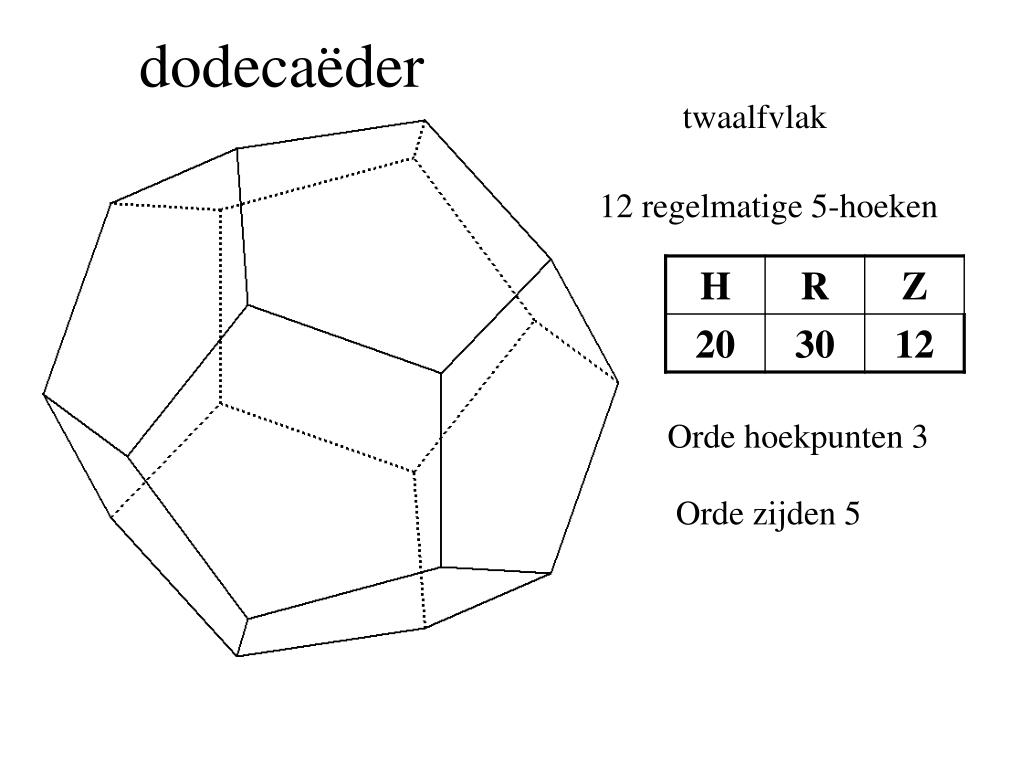

dodeca der
dodecaëder

twaalfvlak

12 regelmatige 5-hoeken

Orde hoekpunten 3

Orde zijden 5

icosa der

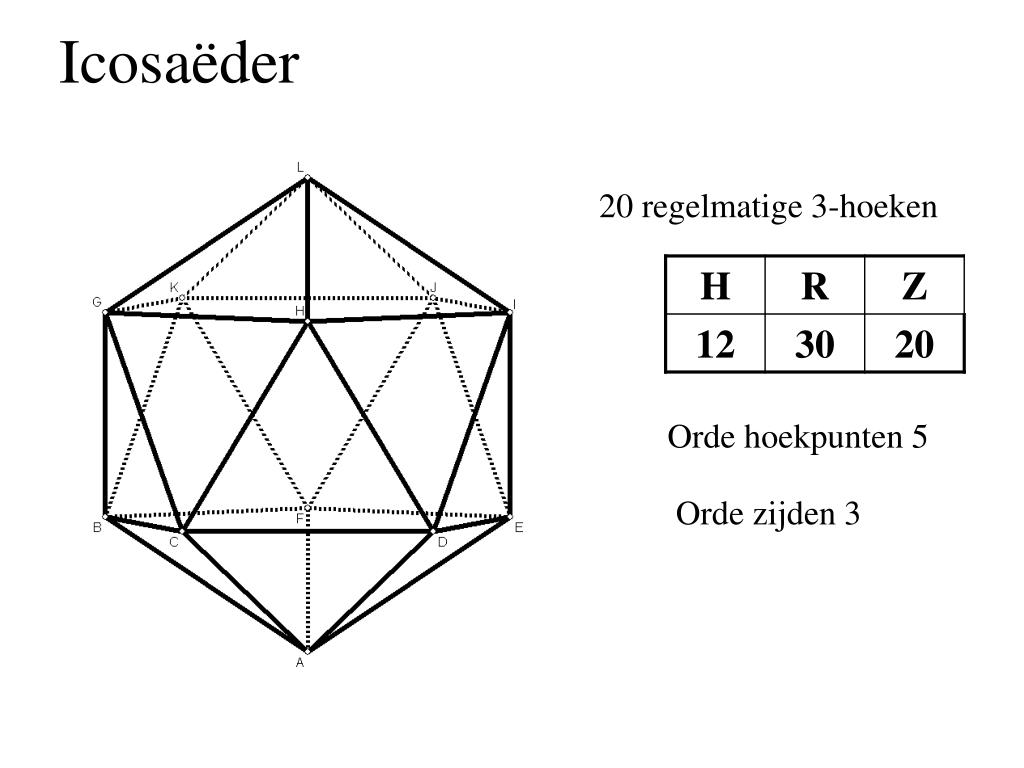

Icosaëder

20 regelmatige 3-hoeken

Orde hoekpunten 5

Orde zijden 3

dualiteit
Dualiteit

Dodecaëder  Icosaëder

Kubus  octaëder

Verbind middelpunten van zijden

duale in tabel

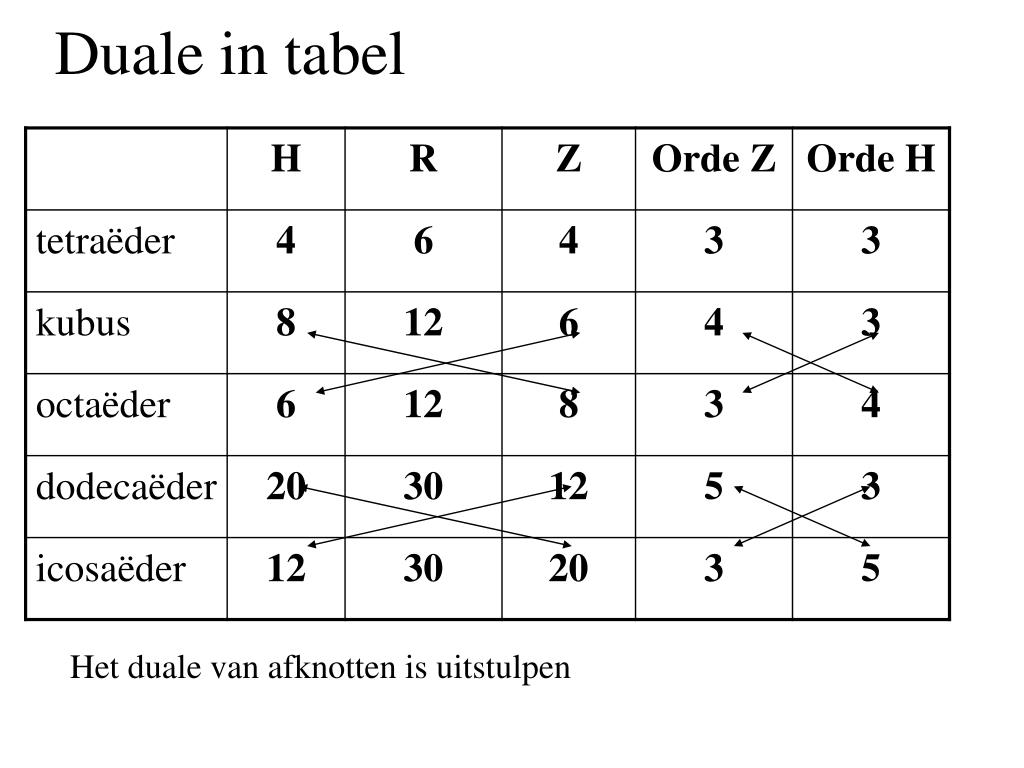

Duale in tabel

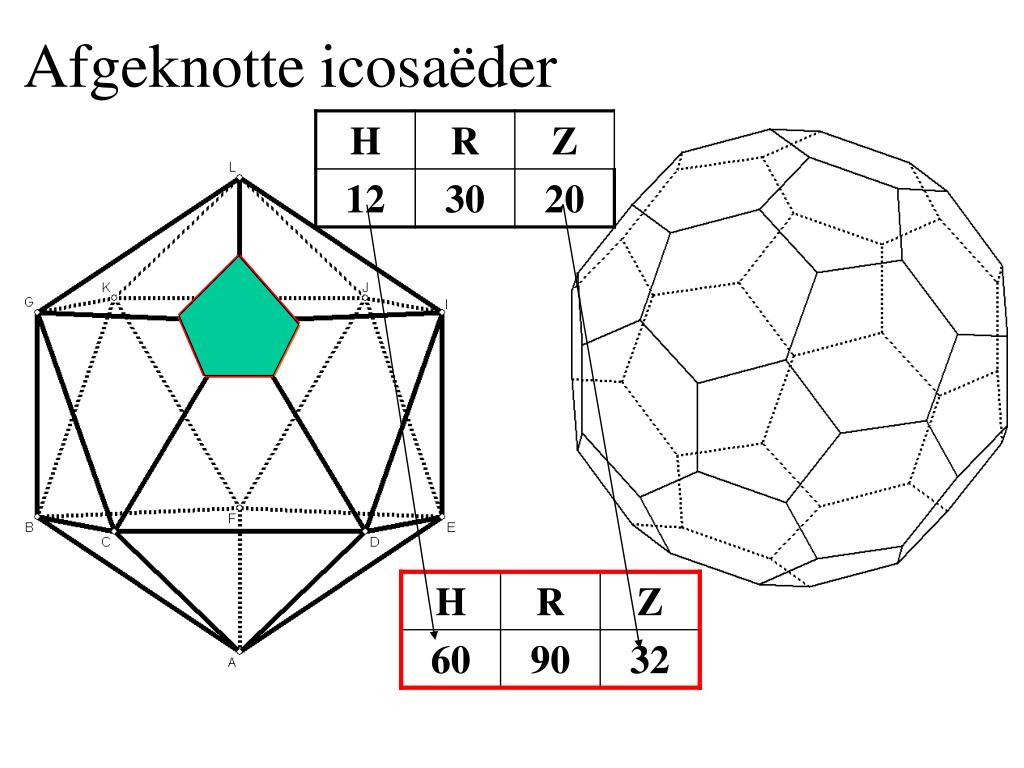

Het duale van afknotten is uitstulpen

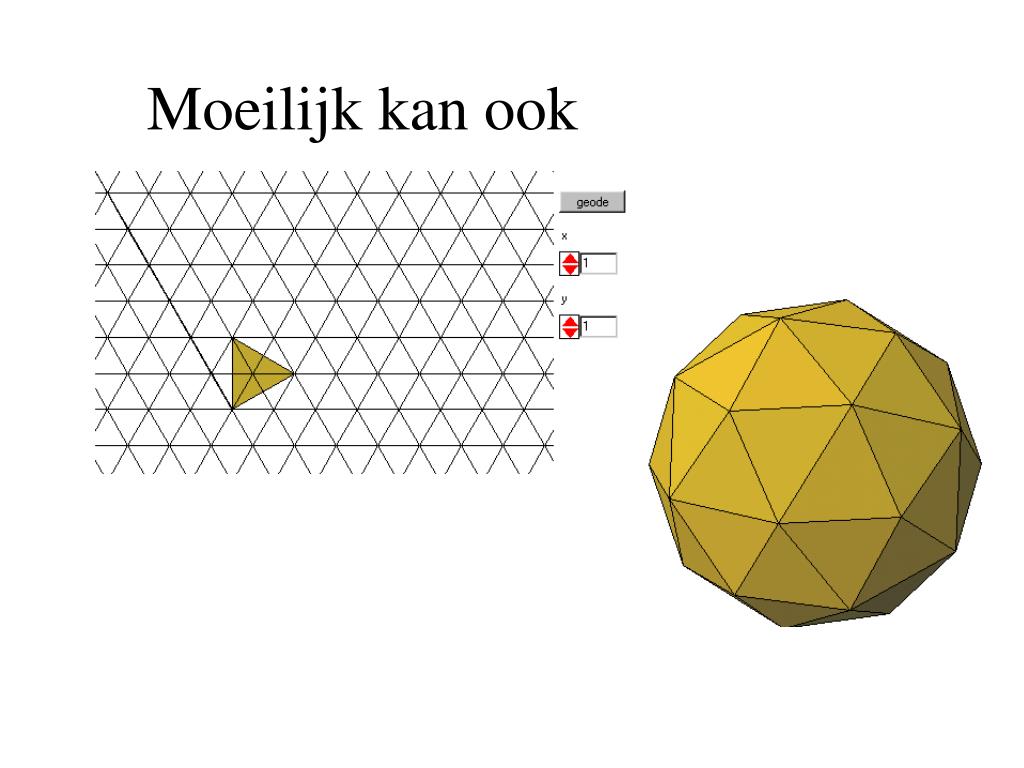

geode
geode

Een veelvlak waarbij elk

Hoekpunt op een bol ligt

En orde 5 of 6 heeft

Richard Buckminster Fuller

(1895-1983)

fullerenen
Fullerenen

Het duale van een geode

wordt een Fullereen genoemd

Onze voetbal is een

Fullereen F(1,1)

ook dit nog
Ook dit nog

H+Z-R=2

5H5+6H6=2R=3Z

Euler

Telt het aantal ribben uit elke punt

Elke ribbe wordt dubbel geteld

Elke zijde heeft 3 ribben,

maar weeral dubbel geteld

12H+12Z-12R=24

2H5+2(5H5+6H6)+12Z-6(2R)=24

2H5+2(3Z)+12Z-6(3Z)=24

In elke geode zijn er exact 12 hoekpunten van orde 5.

H=H5+H6

2H5=24

voetbal
Voetbal?

H+Z-R=2

3H=2R=6Z

Euler

Telt het aantal ribben uit elke punt

Elke ribbe wordt dubbel geteld

Elke zijde heeft 6 ribben,

maar weeral dubbel geteld

6H+6Z-6R=12

2(3H)+6Z-3(2R)=12

2(6Z)+6Z-3(6Z)=12

Er bestaan geen voetballen met alleen zeshoeken
