第三节 窑炉系统中可压缩气体的流动. 一、基本理论与概念. 1、过程特征---状态方程 因为 ( 1)气体的流动速度快,系统来不及与外界交换热量,则 dQ=0 ( 绝热 ),理想下, ds=0 ( 等熵 ) (2)气体的粘性很小,摩擦很小,可以忽略 所以,近似的将气体流动过程认为是可逆绝热过程. 可逆绝热过程:. 2、判断可压缩气体流动参数: 音速及马赫数. (1) 音速 定义式. 由状态方程. 代入得. 由于 p、ρ、T 随环境而变,故音速与流动介质有关,与温度 T 有关。故 a 称为 当地音速 。. 1. 2. w 1, a 1.
E N D

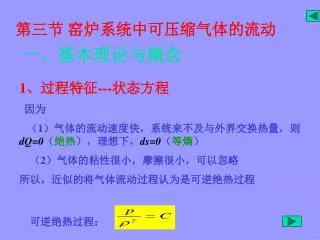

第三节 窑炉系统中可压缩气体的流动 一、基本理论与概念 1、过程特征---状态方程 因为 (1)气体的流动速度快,系统来不及与外界交换热量,则dQ=0(绝热),理想下,ds=0(等熵) (2)气体的粘性很小,摩擦很小,可以忽略 所以,近似的将气体流动过程认为是可逆绝热过程 可逆绝热过程:
2、判断可压缩气体流动参数:音速及马赫数 (1)音速定义式 由状态方程 代入得 由于p、ρ、T随环境而变,故音速与流动介质有关,与温度T有关。故a称为当地音速。
1 2 w1, a1 w2, a2 (2)马赫数定义: w-----某一截面上的流速 a-----该截面上的当地音速。 当:Ma>1--------超音速流动; Ma=1 --------音速流动; Ma<1---------亚音速流动。
3、能量方程 将方程 即 积分得: 单位质量流体微小流速的伯努利方程 由于p、w 变化很大,相对来说,位能项gdz可以忽略 代入,则有 微分得 该方程为可压缩流体的伯努利方程
1 2 或 w1, p1, w2, p2 其中, 所以 则方程为 伯努利方程的其它表示方式 (1)对于任意两截面 (2)、用焓或内能表示
w2 ρ2 p2 T2 H2 2 变换该式得 (1) 1 w1 ρ1 p1 T1 h1 1 2 二、可压缩气体的流动规律 1、速度的变化规律 列1、2两截面的可压缩伯努利方程: 因为w1=0,所以,
(3) 又因为 所以 因此 (2) 将(2)式代入(1)方程中去得: 若考虑能量损耗,则 从该式可以看出可压缩气体速度主要决定于压强比(P2/P1) 注意与不可压缩气体速度的区别: 不可压缩气体速度主要决定于压强差(P2 -P1)。
将公式 与公式(3)代入得 w2 ρ2 p2 T2 h2 2 1 w1 ρ1 p1 T1 h1 1 2 • 流量求解: (4)
w2 ρ2 p2 T2 h2 2 1 ws ρs ps Ts hs 1 2 2、三种流动状态(滞止状态、极限状态、临界状态) 1)滞止状态-------该截面上速度为零的状态 例如:容器内或气体撞击壁面上(用脚表s表示,psTsws ) 2)极限速度------- -该截面上速度为最大的状态 分析可压缩气体伯努里方程 假想某一截面上的P=0,T=0。则此时该截面上流速最大,为极限速度,即理论最大速度,
3)临界状态-------该截面上的速度等于音速的状态,3)临界状态-------该截面上的速度等于音速的状态, 即Ma=1的状态 若可压缩气流在某一截面上的流速为当地音速,则称此截面为临界截面。该截面上的参数为临界参数,用下角标cr表示。 列1、2两截面的可压缩伯努利方程: u2=ucr ρ2= ρcr p2=pcr T2=Tcr 2 1 ws ρs ps Ts hs 1 分析: 1截面在容器内,则 2截面为临界状态,则 2
将各项代入得 即 由此式可以看出: 临界压强比是一个仅与气体种类有关的比值。
相应的得到临界密度比 临界温度比 质量流量 若按前面公式(4)计算, (4) 变换则有: 化简后得:
得 将 即: 3、压强、流速、截面积与Ma之间的关系1)压强、流速与Ma之间的关系 由理想流体微小流速的伯努利方程 两边同除以a2,则得 代入则有: 该式说明无论Ma>1还是Ma<1,可压缩气体的压力与速度成反比
两边求导数 (1) 由绝热方程 两边取对数 两边求导数 (2) 将(2)式代入(1)式得 (3) 2)流速、截面积与Ma之间的关系 由连续性方程: 两边取对数
将公式 代入(3)得 所以 (4) 同时得到 (5)
(4) (5) df<0 dw>0 dp<0 Ma<1 讨论: A: Ma<1,——亚音速流动 dw与df符号相反; dP与df符号相同。 若w增大则f减少, P也减少; 反之,若w减少则f增大, P也增大
(4) (5) df>0 duw> 0 dp < 0 喉部 Ma>1 Ma>1 Ma<1 最小截面 Ma=1音速 讨论: B:Ma>1,——超音速流动 dw与df符号相同; dP与df符号相反。 若w增大则f增大, P减少; 反之,若w减少则f减少, P增大。 C:Ma=1,——音速流动 df=0 截面为最小,即喉部
1 ps 1 p3 p4 Ma<1 P4=Pc 3 4 4 、两种喷管 A:渐缩喷管: 流体在该管内流动为亚音速流动,在管嘴出口处为音速或亚音速 注意:出口处所能够达到的最大速度为音速. 即出口处Ma小于1,最大等于1,不可能大于1
喉部 出口处Ma大于1 Ma>1 Ma<1 最小截面 Ma=1音速 1 ps 1 P3 p4 p5 p2<pc 3 4 5 B:缩放喷管(拉阀尔管) 流体在收缩管内流动为亚音速流动,在扩张管内为超音速流动,有一最小截面.
m P2/P1 1 5、管嘴中流量的变化规律 由流量计算公式 (4) 理论上得到如下曲线 在极大值处 对(4)式积分后得: 此时,w=acr。 Βcr值见表1-4
m P2/P1 β 1 分析:P2/P1<βcr时, (1)对于收缩喷管, 当P2/P1<βcr,即外界压力低于临界压力pcr时,其出口压力为临界压力, 流速为最大流速为音速,因此流量应该为cr对应的最大流量。 (2)对于缩放喷管(拉阀尔管),当p2<pcr时,其喉部达到音速,喉部流量也应该为cr对应的最大流量,由于其前后流量应该完成一致,即也应该为最大流量。 • 综上所述, P2/P1<βcr时,流量为一条直线。 mmax
注意:需要记忆公式: (1)可压缩伯努里方程 (2)可逆绝热方程 (3)马赫数定义式 (4)理想气体状态方程
本章小结 重点内容: (1)不可压缩气体流动(方程及应用) (2)可压缩气体流动(方程及应用) 相关的知识点 (1)气体物理性质 (2)气体的特殊流动
