제 8 장 병렬컴퓨터 구조

1. 제8장 병렬컴퓨터 구조 8.1 병렬컴퓨터의 분류 8.2 배열 프로세서의 구조 8.3 다중프로세서시스템 구조 8.4 첨단 프로세서 구조

2. 병렬처리 • 병렬처리(parallel processing) • 다수의 프로세서들이 여러 개의 프로그램들 혹은 한 프로그램의 분할된 부분들을 분담하여 동시에 처리하는 기술 • 병렬처리를 위한 선결 조건 • 많은 수의 프로세서들로 하나의 시스템을 구성할 수 있도록 작고 저렴하며 고속인 프로세서들의 사용이 가능해야 함 반도체 기술의 발전과 VLSI 집적도 향상으로 가능해짐 • 한 프로그램을 여러 개의 작은 부분들로 분할하는 것이 가능해야 하며, 분할된 부분들을 병렬로 처리한 결과가 전체 프로그램을 순차적으로 처리한 경우와 동일한 결과를 얻을 수 있어야 함 Computer Architecture

3. 병렬처리 (계속) • 야기되는 새로운 문제들 • 문제 분할(problem partition) : 병렬처리를 위하여 문제(혹은 프로그램)를 여러 개로 나누는 것 • 프로세서간 통신(interprocessor communication) : 분할된 부분을 나누어 처리하는 프로세서간의 데이터 교환을 위해 메카니즘 필요 • 필요한 관련 기술들 • 병렬 프로그램 언어와 컴파일러의 개발 • 상호 배타 메커니즘(mutual exclusion mechanism) 지원 • 공유자원들에 대한 경합(contention)을 줄이고 이용률을 극대화할 수 있는 운영체제의 개발 Computer Architecture

4. 8.1 병렬컴퓨터의 분류 • Flynn의 분류(Flynn's classification) : 구조적 특징에 따른 분류 방식 • 명령어 스트림(instruction stream) : 프로세서에 의해 실행되기 위하여 순서대로 나열된 명령어 코드들의 집합 • 데이터 스트림(data stream) : 그 명령어들을 실행하는 데 필요한 순서대로 나열된 데이터들의 집합 • 프로세서들이 처리하는 명령어와 데이터의 스트림(stream; 흐름)의 수에 따라 분류 • 단일 명령어 스트림 - 단일 데이터 스트림 (SISD) • 단일 명령어 스트림 - 복수 데이터 스트림 (SIMD) • 복수 명령어 스트림 - 단일 데이터 스트림 (MISD) • 복수 명령어 스트림 - 복수 데이터 스트림 (MIMD) Computer Architecture

5. SISD • 한번에 한 개씩의 명령어와 데이터를 순서대로 처리하는 단일프로세서 시스템 • 파이프라이닝(pipelining), 슈퍼스칼라(superscalar)구조를 이용 Computer Architecture

6. SIMD • 배열 프로세서(array processor) • 여러 개의 프로세싱 유니트(PU)들로 구성되고, PU들의 동작은 모두 하나의 제어 유니트에 의해 통제 • 모든 PU들은 하나의 명령어 스트림을 실행 • 데이터 스트림은 여러 개를 동시에 처리 Computer Architecture

7. MISD • n개의 프로세서들이 서로 다른 명령어들을 실행하지만, 처리하는 데이터 스트림은 한 개  비현실적이므로 실제 구현된 경우는 없음 Computer Architecture

8. MIMD • n 개의 프로세서들이 서로 다른 명령어들과 데이터들을 처리 • 프로세서들간의 상호작용 정도에 따라 두 가지로 분류 • 밀결합 시스템(tightly-coupled system) • 공유-기억장치 구조(shared-memory architecture) • 다중프로세서 시스템(multiprocessor system) • 소결합 시스템(loosely-coupled system) • 지역 기억장치(local memory)를 가진 독립적인 컴퓨터 모듈로 구성 • 프로세서간 통신은 메세지 전송(message-passing) 방식을 이용 • 다중컴퓨터 시스템(multiple-computer system) Computer Architecture

9. MIMD 조직의 구성도 Computer Architecture

10. 8.2 배열 프로세서의 구조 • 모든 프로세싱 요소(processing element: PE)들이 하나의 제어 유니트(control unit)의 통제하에 동기적으로 동작하는 시스템 Computer Architecture

11. 배열 프로세서 • 동작 원리 • 각 PE는 프로세서와 기억장치로 구성되며, 간단한 연산만 수행 • 제어 유니트는 명령어들을 해석하고, 그것이 실행될 PE들을 결정 • 주요 용도 : 호스트 컴퓨터에 접속되어서 계산전용 컴퓨터로서 사용 • 호스트 컴퓨터 : 일반목적용 컴퓨터로서, 프로그램을 컴파일 한 다음에 기계어 코드들을 배열 프로세서의 제어 유니트로 보내고, 계산 결과를 되돌려 받아서 저장하거나 출력하는 역할을 수행 Computer Architecture

12. 배열 프로세서의 다른 구조 Computer Architecture

13. 정적 상호연결망 • Static interconnection network • 연결 구조가 고정적 • 토폴로지(topology) • 1차원 토폴로지 : 선형 배열(linear array) • 2차원 토폴로지 : 원형(ring), 성형(star), 나무(tree), 매쉬 (mesh), 시스토릭 배열(systolic array)구조 • 3차원 토폴로지 : 완전연결(completely connected) 구조, 코달 원형(chordal ring) 구조, 큐브 구조 Computer Architecture

14. 정적 상호연결망의 예 Computer Architecture

15. 정적 상호연결망의 예 Computer Architecture

16. 정적 상호연결망의 예 Computer Architecture

17. 배열 프로세서 PE의 내부 구조 • ALU와 레지스터들로 구성 • 레제스터 : 데이터 레지스터들(R1,R2,R3), 주소 레지스터(A), 인덱스 레지스터(I), 데이터 전송 레지스터(T) 및 상태 플래그 레지스터(F) • PE는 F = 1이면 명령어 실행에 참여, F = 0이면 대기 상태 • 제어 유니트(CU) • PE 수만큼의 비트들로 구성된 마스크 레지스터(mask register) 보유 • 각 비트들은 F의 상태를 결정하며, 그에 따라 각 PE들은 그 명령어 사이클에서의 데이터 처리에 대한 참여 여부를 결정 Computer Architecture

18. 배열 프로세서 PE의 내부 구조 Computer Architecture

19. 8.3 다중프로세서시스템 구조 • MIMD 조직으로서, 여러 개의 프로세서들이 비동기적으로 프로그램을 실행하는 시스템 • 기억장치 모듈을 사용하는 (소유하는) 방식에 따른 분류 • 공유-기억장치 시스템(shared-memory system) • 분산-기억장치 시스템(distributed-memory system) Computer Architecture

20. 8.3.1 공유-기억장치 시스템 구조 • 밀결합 구조로서, 주기억장치가 어느 한 프로세서에 속해 있지 않고 모든 프로세서들에 의해 공유 • 상호연결 구조 • 버스(Bus) • 공유-버스(shared-bus) • 다중-버스(multiple-bus) • 크로스바 스위치(Crossbar Switch) • 다단계 상호연결망 (Multistage Interconnection Network: MIN) Computer Architecture

21. 공유-기억장치 시스템 구조의 장단점 • 장점 • 프로세서들이 공통으로 사용하는 데이터들이 공유 기억장치에 저장되므로 별도의 프로세서간 데이터 교환 메커니즘이 필요하지 않음 • 프로그램 실행시간 동안에 각 프로세서들이 처리할 작업들을 동적으로 균등하게 할당할 수 있으므로 프로세서 이용률을 극대화할 수 있어서 시스템 효율을 높일 수 있음 • 단점 • 프로세서들과 기억장치들 간의 통로(버스 또는 상호연결망)상에 통신량이 많아지기 때문에 경합으로 인한 지연 시간이 길어질 수 있음 • 두 개 이상의 프로세서들이 공유자원(기억장치 모듈 또는 입출력장치)을 동시에 사용하려는 경우에 한 개 이외의 프로세서들은 대기해야 함 프로세서 수가 증가해도 선형적 성능 향상 불가능(고속 상호연결망과 캐쉬 기억장치의 사용으로 보완) Computer Architecture

22. 공유-버스 구조 • 하드웨어가 매우 간단 • 버스 경합으로 인한 지연 시간 증가 • 버스의 전송 속도를 높이거나 캐쉬를 사용하여 성능 저하를 보완 Computer Architecture

23. 다중-버스 구조 • 버스 경합을 줄이기 위하여 버스의 수를 증가 • 계층버스 구조(hierarchical bus structure) : 용도가 다른 여러 계층의 버스들을 사용 Computer Architecture

24. 크로스바 스위치(crossbar switch) • 프로세서들과 기억장치들 사이의 완전 연결성(full connectivity) • 비용이 많이 들고 하드웨어가 복잡 Computer Architecture

25. 다단계 상호연결망 • 크로스바 스위치의 기본 개념을 이용하면서도 하드웨어 복잡성을 감소시킨 상호연결망 [예] 오메가 네트워크(Omega network) Computer Architecture

26. 오메가 네트워크 • 입력단과 출력단이 각각 N 개인 경우 • 필요한 단계(stage)의 수 s = log2N • 각 단계의 스위칭 소자(switching element)들의 수 m = N/2 • 스위칭 소자의 접속 방식(connection mode) • 직진(straight) : 같은 위치의 입출력 단자들이 서로 접속 • 교차(swap) : 서로 다른 위치의 입출력 단자들이 접속 • 하위 방송(lower broadcast) : 하단의 입력단자가 모든 출력단자들로 접속 • 상위 방송(upper broadcast) : 상단의 입력단자가 모든 출력단자들로 접속 Computer Architecture

27. 상호 연결 방식 (일대일 연결) • 근원지 노드(source node)의 주소를 SRC, 목적지 노드(destination node)의 주소를 DST라고 할 때 SRC = sn-1, …, s1, s0 DST = dn-1, …, d1, d0 • 만약 di ≠ si 이면, i번째 단계의 스위치는 교차 접속 • 만약 di ＝ si 이면, i번째 단계의 스위치는 직진 접속 Computer Architecture

28. 일대일 연결에서 경로설정 예 • SRC = 1 (001)과 DST = 7 (111) 사이의 경로 설정 • (s2 = 0)  (d2 = 1) = 1 이므로, 스위치 B 교차 접속 • (s1 = 0)  (d1 = 1) = 1 이므로, 스위치 H 교차 접속 • (s0 = 1)  (d0 = 1) = 0 이므로, 스위치 L 직진 접속 Computer Architecture

29. 여러 경로들의 동시 설정 예 • 근원지 노드와 목적지 노드 사이에 설정되는 경로들을 순열로 표현 p1 = (0,7,6,4,2) (1,3) (5) 노드 0 노드 7, 노드 7 노드 6, 노드 6 노드 4, 노드 4 노드 2, 노드 2 노드 0, 노드 1 노드 3, 노드 3 노드 1, 노드 5 노드 5 Computer Architecture

30. 방송 접속 (broadcast connection) • 하나의 근원지 노드로부터 여러 개 또는 모든 노드들로 데이터를 전송하기 위하여 사용 • 방송 접속을 포함한 제어 신호와 스위치의 구성 Computer Architecture

31. 방송 전송의 예 Computer Architecture

32. 8.3.2 분산-기억장치 시스템 구조 • 소결합 구조(loosely-coupled structure) • 각 프로세서가 자신의 지역 기억장치(local memory)를 소유 • 다른 프로세서들과의 통신은 메세지 전송(message-passing) 이용 [장점] 공유자원에 대한 경합 감소 [단점] 통신 프로토콜에 의한 지연 시간 증가 • 네트워크 지름(network diameter) : 네트워크 내에서 가장 멀리 떨어져 있는 노드들 간의 거리(즉, 링크의 수) Computer Architecture

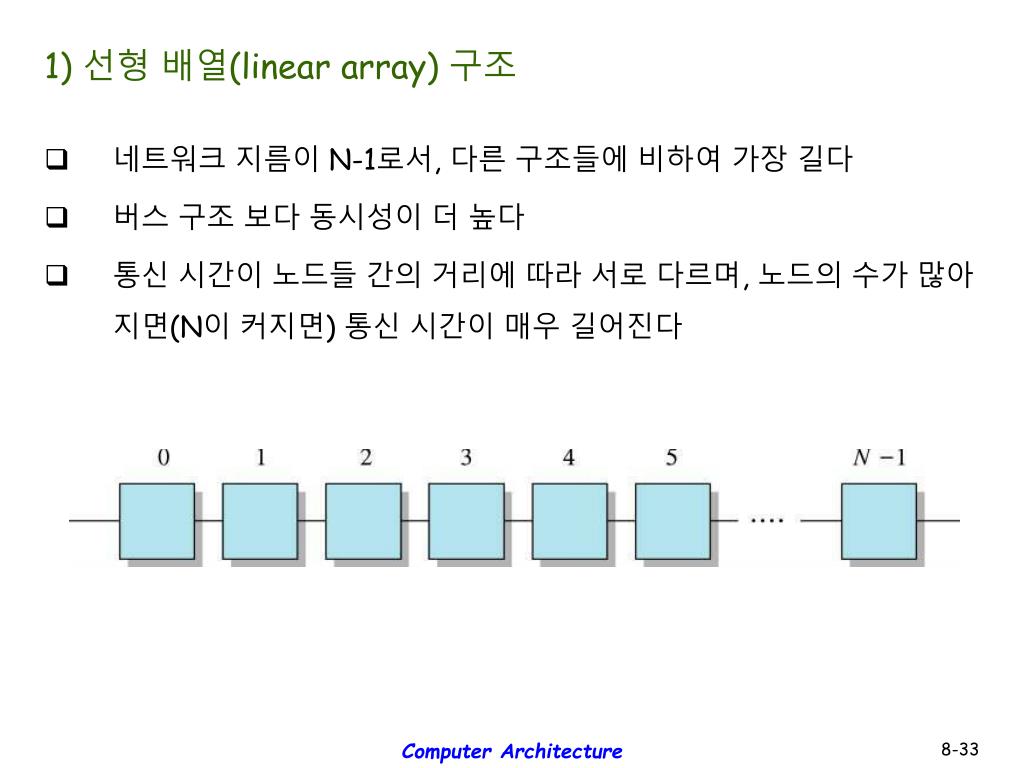

33. 1) 선형 배열(linear array) 구조 • 네트워크 지름이 N-1로서, 다른 구조들에 비하여 가장 길다 • 버스 구조 보다 동시성이 더 높다 • 통신 시간이 노드들 간의 거리에 따라 서로 다르며, 노드의 수가 많아지면(N이 커지면) 통신 시간이 매우 길어진다 Computer Architecture

34. 2) 원형(ring) 구조 • 네트워크 지름 • 각 링크가 양방향성(bi-directional)이면  N/2  • 단방향성(uni-directional)이면 N-1 • 변형 구조: 코달 원형(chordal ring) • 링크의 수가 증가될수록 네트워크 지름은 감소 • d(degree) : 각 노드가 가지는 링크의 수 Computer Architecture

35. 원형 구조와 코달 원형 구조 Computer Architecture

36. 3) 2진 나무(binary tree) 구조 • 층(level)의 수를 k라고 할 때 N = (2k-1)개의 노드들이 접속 • 네트워크 지름 = 2(k-1) • 시스템 요소들의 수가 증가함에 따라 성능이 선형적으로 향상 Computer Architecture

37. 패트 트리(fat tree) 구조 • 상위 층으로 올라갈수록 노드간의 통신 채널 수가 증가하는 구조 • 트리 구조에서 상위 층으로 올라갈수록 통신량이 많아져서 채널이 병목이 되는 문제점을 해결 • Thinking Machine 사의 CM-5시스템에서 실제 사용 Computer Architecture

38. 4) 매쉬 구조(mesh network) • Illiac IV, MPP, DAP, CM-2 및 Intel Paragon에서 사용 Computer Architecture

39. 토러스 네트워크(torus network) • 원형 구조와 매쉬 구조가 혼합된 구조로 확장이 용이 • n×n 토러스의 경우에 네트워크 지름은 2 n / 2  Computer Architecture

40. 5) 큐브 네트워크(cube network) • 상호연결 함수 Ci(bm-1 bm-2 ... bi+1 bi bi-1 ... b1 b0) = bm-1 ... Bi’ ... b0 단, m = log2N, N: 전체 노드 수, 0 ≤ i 〈 m • C0연결 C0(b2 b1 b0) = b2 b1 b0’ Computer Architecture

41. 큐브 네트워크 (계속) • C1연결 C1(b2 b1 b0) = b2 b1’ b0 Computer Architecture

42. 큐브 네트워크 (계속) • C2연결 C1(b2 b1 b0) = b2‘ b1 b0 Computer Architecture

43. 3차원 큐브 구조의 접속도 • 큐브의 차원 수를 n이라 할 때, 전체 노드의 수는 2n개 Computer Architecture

44. 6) Shuffle-exchange 네트워크 • shuffle 함수와 exchange 함수를 혼합 • shuffle 함수 : S(bm-1 bm-2 ... b1 b0) = bm-2 bm-3 ... b1 b0 bm-1 Computer Architecture

45. Shuffle-exchange 네트워크 (계속) • Exchange 함수 E(bm-1 bm-2 ... b1 b0) = bm-1 bm-2 ... b1 b0’ • N=8인 경우의 전체 접속도 Computer Architecture

46. 8.4 첨단 프로세서 구조 8.4.1 슈퍼스칼라(superscalar) 구조 • 프로세서 내에 파이프라인된 기능 유니트(functional unit; ALU 또는 명령어 실행 유니트)를 여러 개 포함시켜서, 매 사이클마다 한 개 이상의 명령어들이 동시에 처리될 수 있도록 하는 구조 • 4단계 파이프라인, 슈퍼스칼라 정도가 2인경우의 예 • 단계 1 : 명령어 인출(instruction fetch: IF) • 단계 2 : 명령어 해독(instruction decode: ID) • 단계 3 : 연산 수행(EX) • 단계 4 : 연산 결과 저장(writeback: WB) Computer Architecture

47. 파이프라인과 슈퍼스칼라 방식의 비교 Computer Architecture

48. 슈퍼스칼라(superscalar) 구조 • 두 명령어들 사이에 데이터 의존성이 존재하지 않아야 그들을 동시에 실행 가능 • k 개의 단계들로 구성된 일반적인 파이프라인 프로세서에서 N 개의 명령어들을 실행하는 데 걸리는 시간 • m 개의 기능 유니트들을 가진 슈퍼스칼라 프로세서에서 N 개의 명령어들을 실행하는 데 걸리는 전체 시간 여기서, m : 슈퍼스칼라 정도(degree of superscalar) Computer Architecture

49. 슈퍼스칼라(superscalar) 구조 • 일반적인 파이프라인 프로세서에 비하여 슈퍼스칼라 프로세서로 얻을 수 있는 속도 향상(speedup: Sp) N → ∞ 이면, Sp → m Computer Architecture

50. 펜티엄 프로세서의 내부 구조 Computer Architecture
