第 35 章

第 35 章. 腔 微 扰. Perturbation of Cavity. 在前面已经讨论了两部分：理想腔和耦合腔。现在将进一步讨论非理想腔。这里把非理想腔特指为腔内放物体，腔形状的改变等等。 此类问题严格说来必须从 Maxwell 方程组出发给出新模式。但是，对任意腔建立严格理论是十分困难的。 微扰法是认为腔内模式( Field ) 不变，而所变的只是谐振频率 —— 这是场论计算中常用的近似方法。. 一、腔内介质的微扰. 我们画出问题中未受微扰腔和微扰腔，如图35-1所示，并提出如下的微扰约定：. 1. 微扰改变 是一阶小量；.

holly
Download Presentation

第 35 章

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

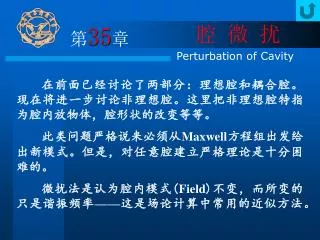

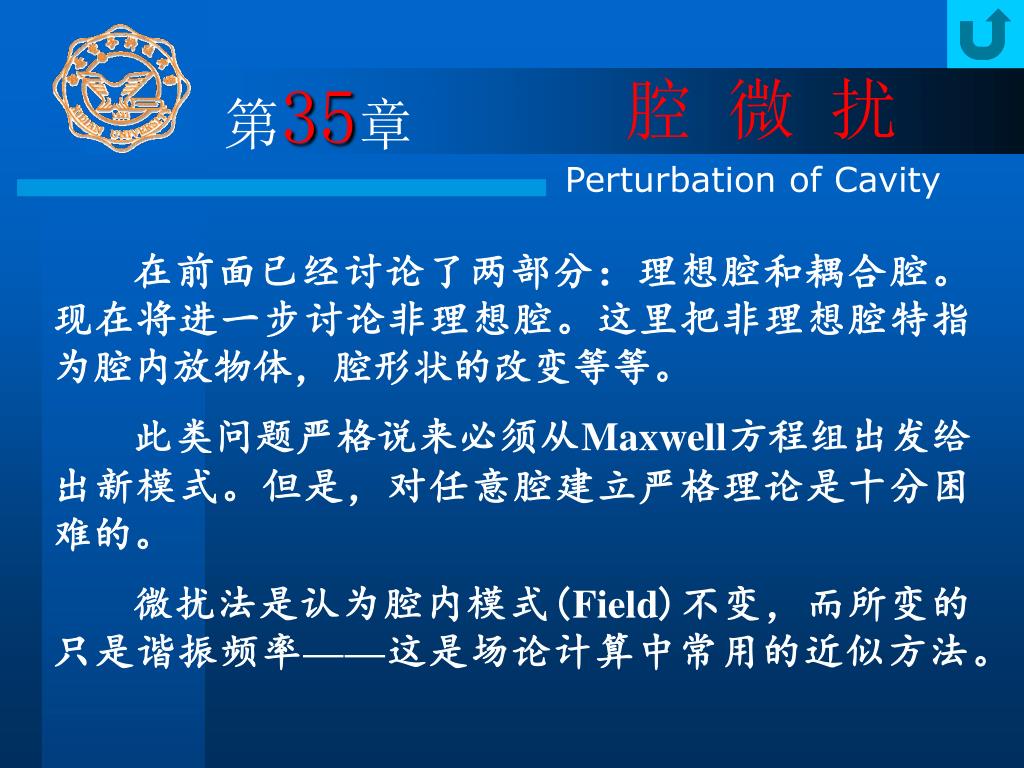

  1. 第35章 腔 微 扰 Perturbation of Cavity 在前面已经讨论了两部分：理想腔和耦合腔。现在将进一步讨论非理想腔。这里把非理想腔特指为腔内放物体，腔形状的改变等等。 此类问题严格说来必须从Maxwell方程组出发给出新模式。但是，对任意腔建立严格理论是十分困难的。 微扰法是认为腔内模式(Field)不变，而所变的只是谐振频率——这是场论计算中常用的近似方法。

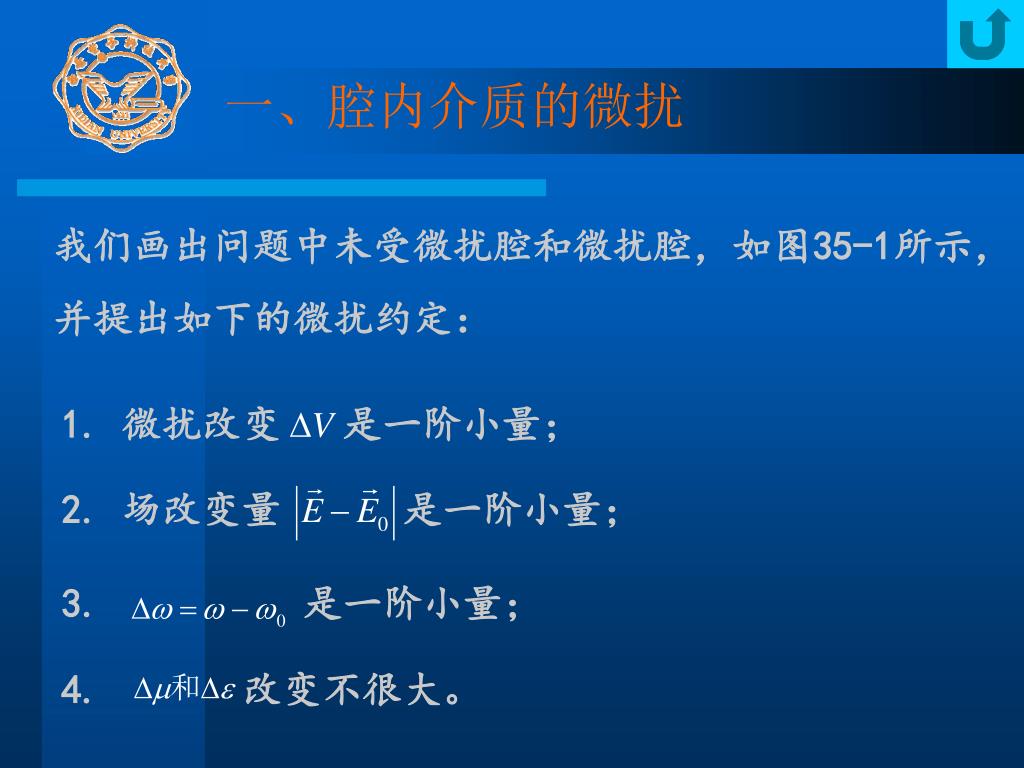

  2. 一、腔内介质的微扰 我们画出问题中未受微扰腔和微扰腔，如图35-1所示，并提出如下的微扰约定： 1. 微扰改变 是一阶小量； 2. 场改变量 是一阶小量； 3.是一阶小量； 4. 改变不很大。

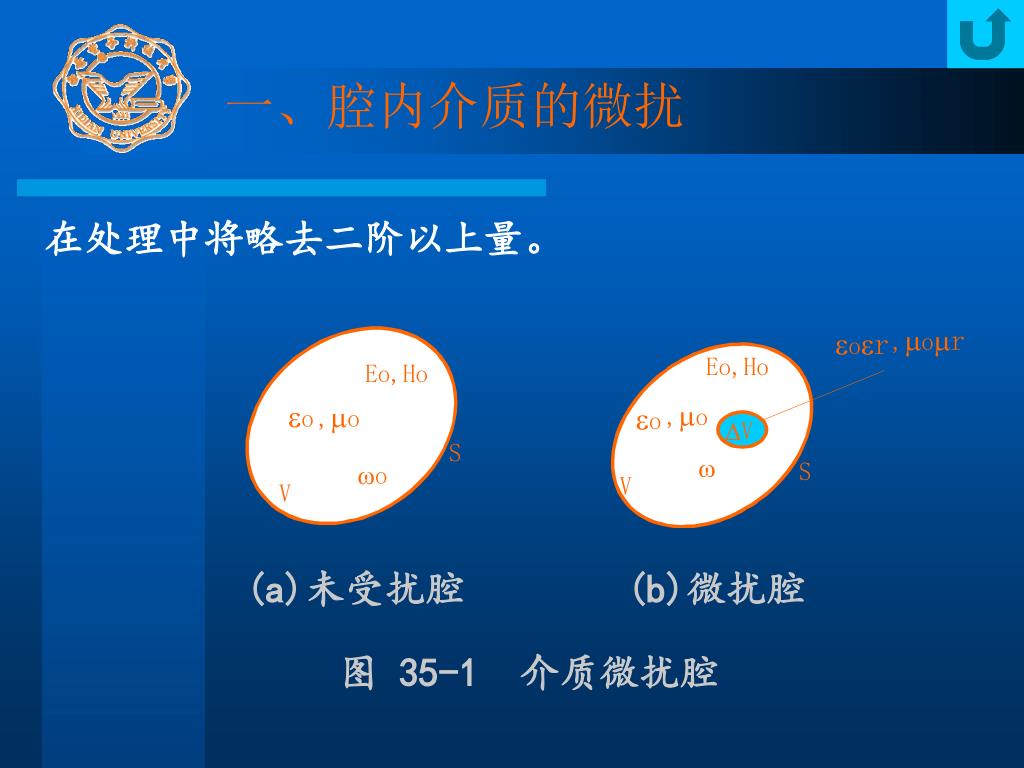

  3. 一、腔内介质的微扰 在处理中将略去二阶以上量。 (a)未受扰腔 (b)微扰腔 图 35-1 介质微扰腔

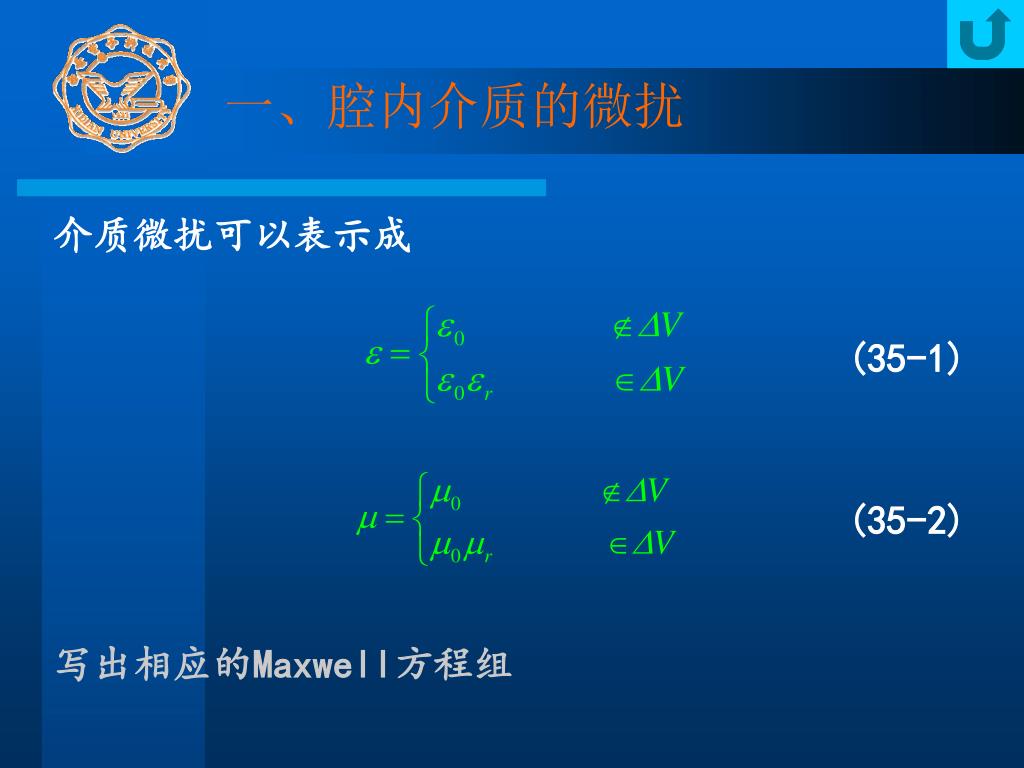

  4. 一、腔内介质的微扰 介质微扰可以表示成 (35-1) (35-2) 写出相应的Maxwell方程组

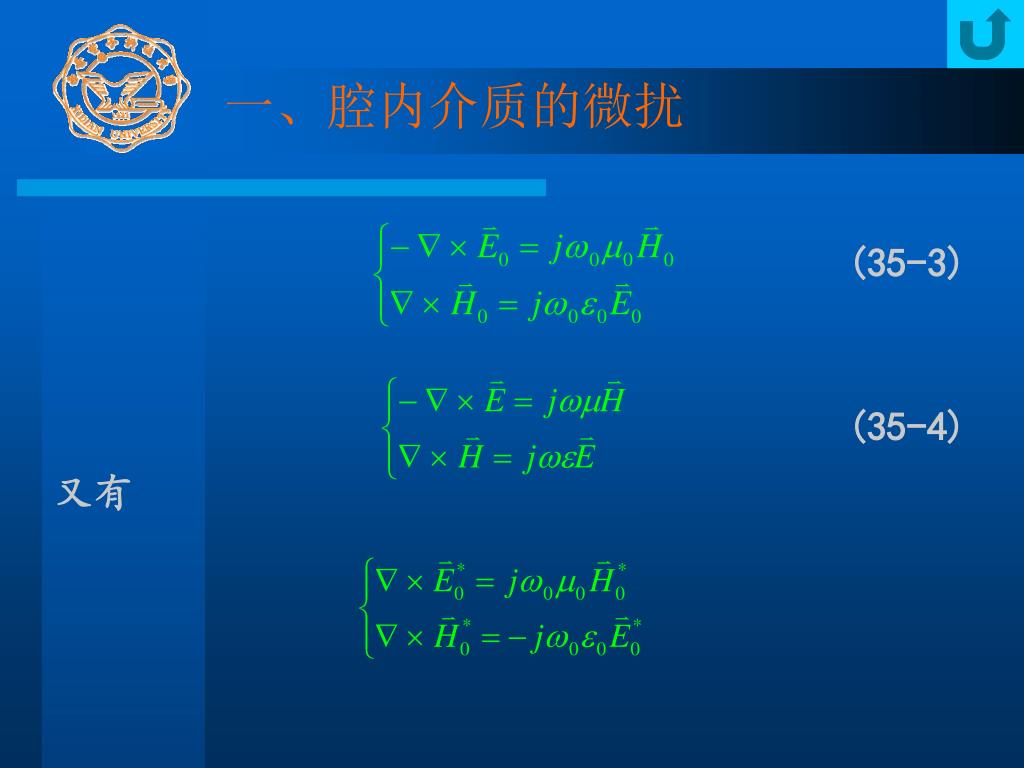

  5. 一、腔内介质的微扰 (35-3) (35-4) 又有

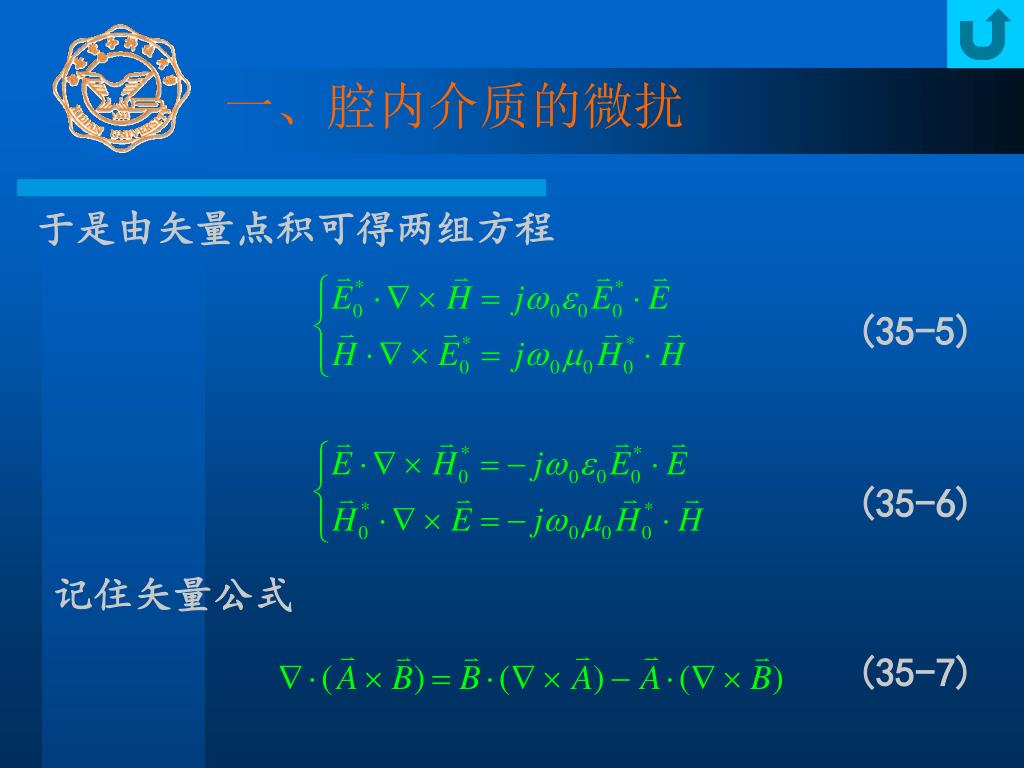

  6. 一、腔内介质的微扰 于是由矢量点积可得两组方程 (35-5) (35-6) 记住矢量公式 (35-7)

  7. 一、腔内介质的微扰 可知 (35-8) (35-9) 把上面结果合在一起考虑为 (35-10)

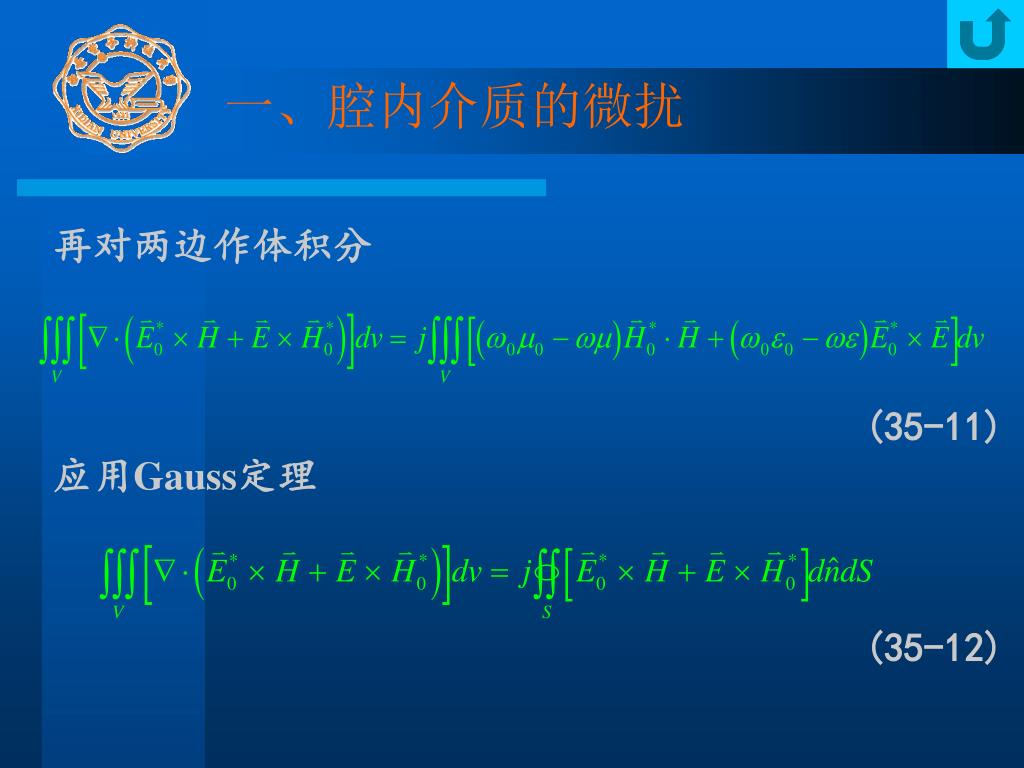

  8. 一、腔内介质的微扰 再对两边作体积分 (35-11) 应用Gauss定理 (35-12)

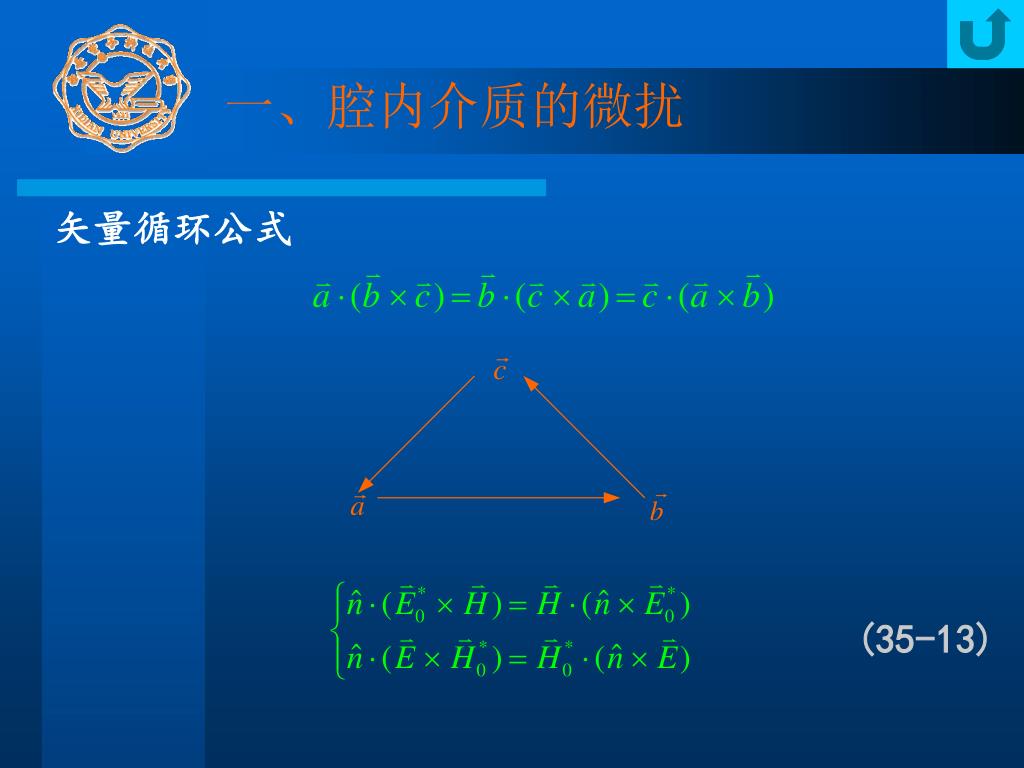

  9. 一、腔内介质的微扰 矢量循环公式 (35-13)

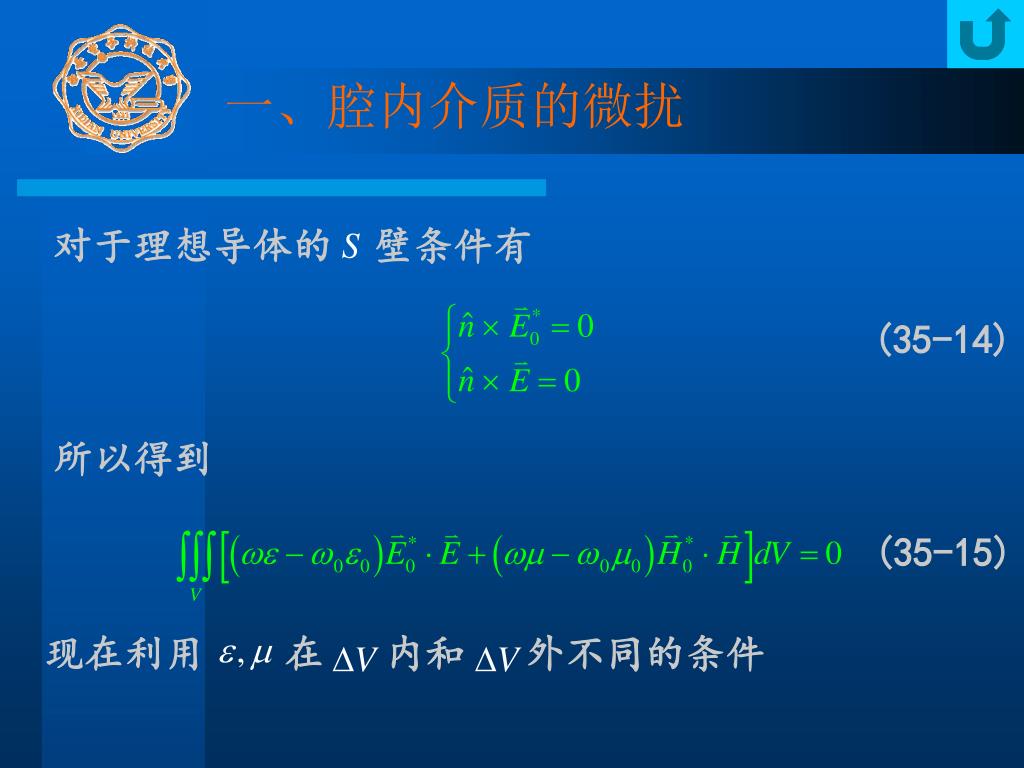

  10. 对于理想导体的壁条件有 现在利用 在 内和外不同的条件 一、腔内介质的微扰 (35-14) 所以得到 (35-15)

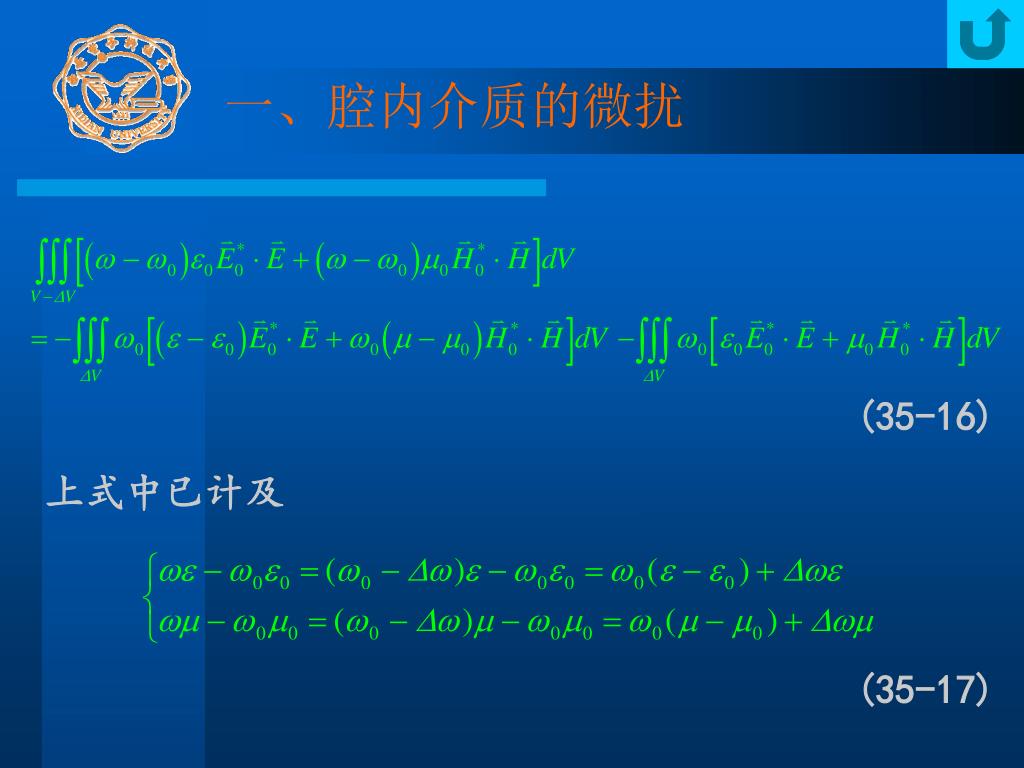

  11. 一、腔内介质的微扰 (35-16) 上式中已计及 (35-17)

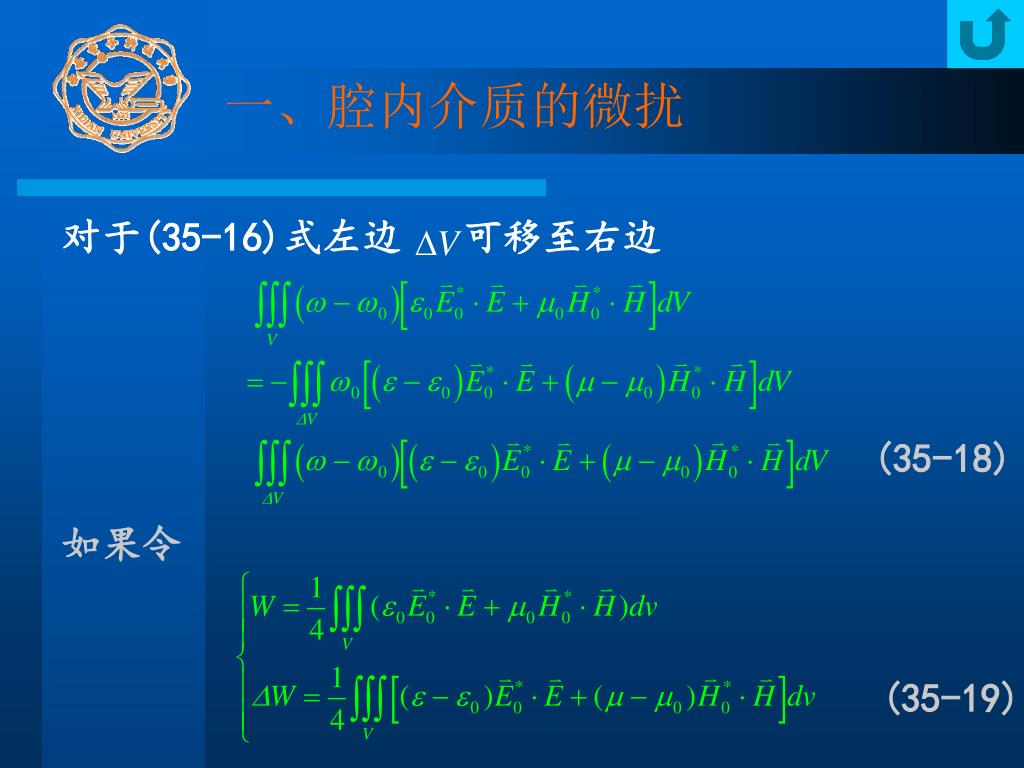

  12. 一、腔内介质的微扰 对于(35-16)式左边可移至右边 (35-18) 如果令 (35-19)

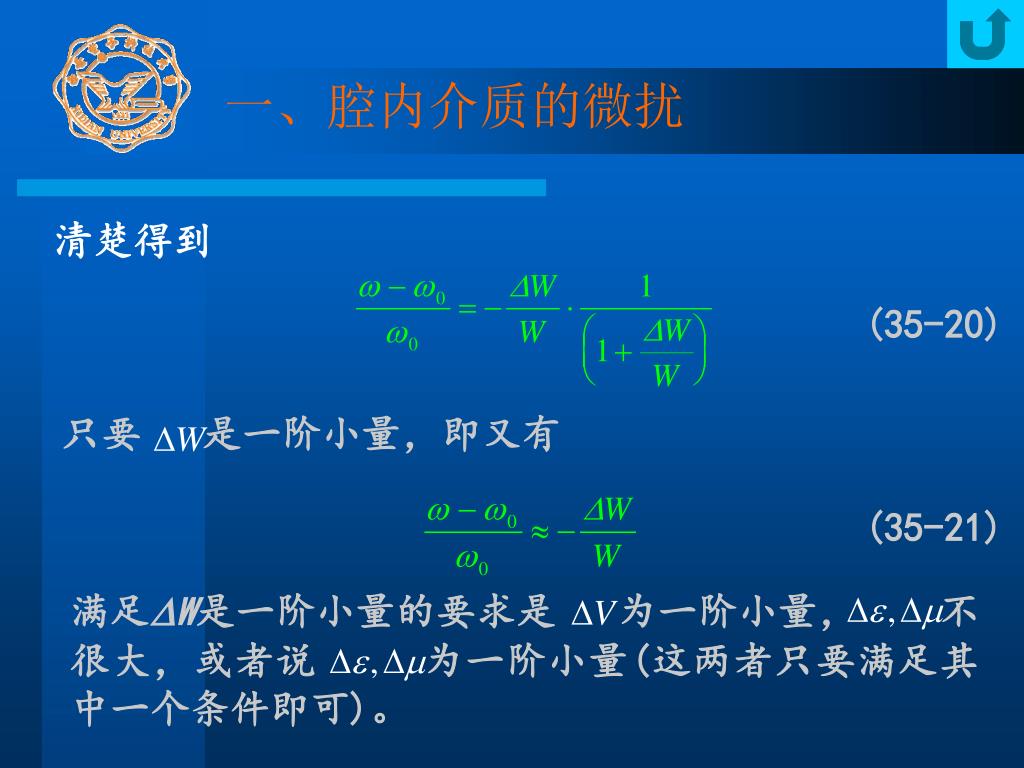

  13. 只要是一阶小量，即又有 满足W是一阶小量的要求是为一阶小量， 不很大，或者说为一阶小量(这两者只要满足其中一个条件即可)。 一、腔内介质的微扰 清楚得到 (35-20) (35-21)

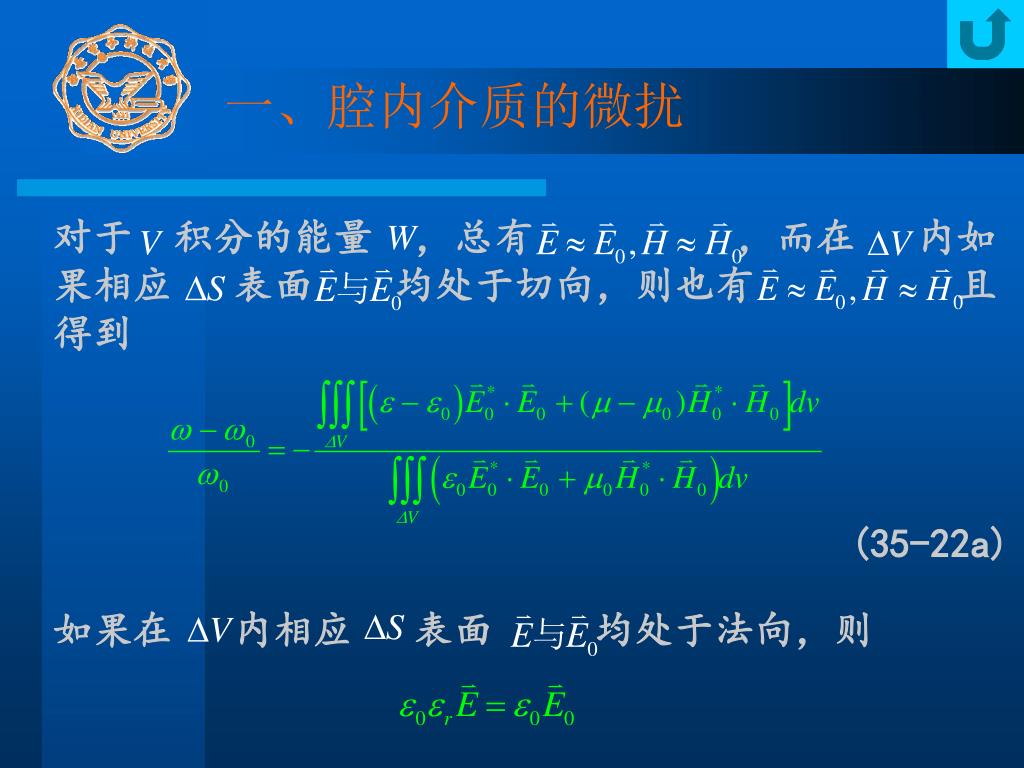

  14. 对于积分的能量，总有 ，而在内如果相应 表面 均处于切向，则也有 且得到 如果在内相应 表面 均处于法向，则 一、腔内介质的微扰 (35-22a)

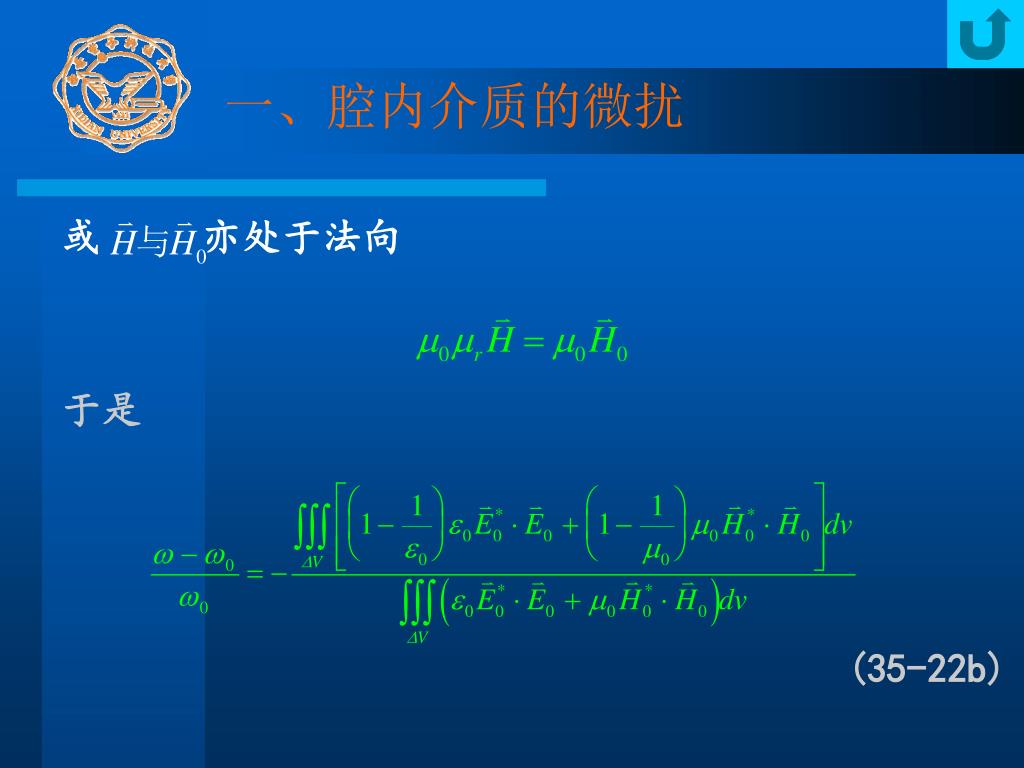

  15. 一、腔内介质的微扰 或 亦处于法向 于是 (35-22b)

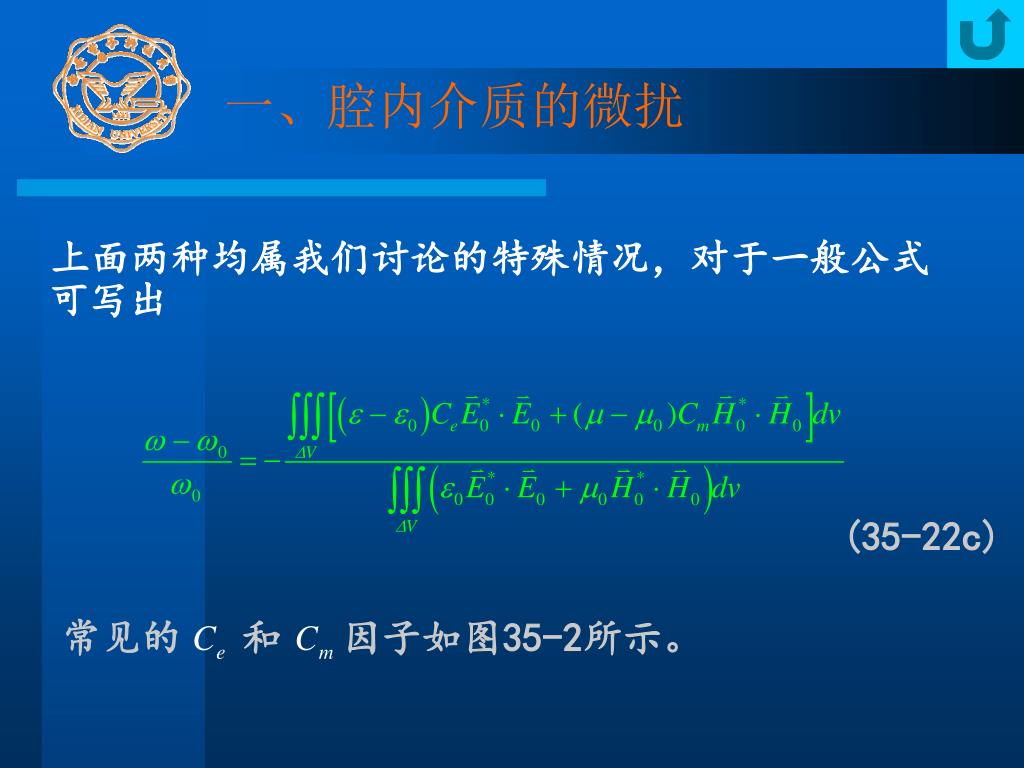

  16. 常见的和 因子如图35-2所示。 一、腔内介质的微扰 上面两种均属我们讨论的特殊情况，对于一般公式可写出 (35-22c)

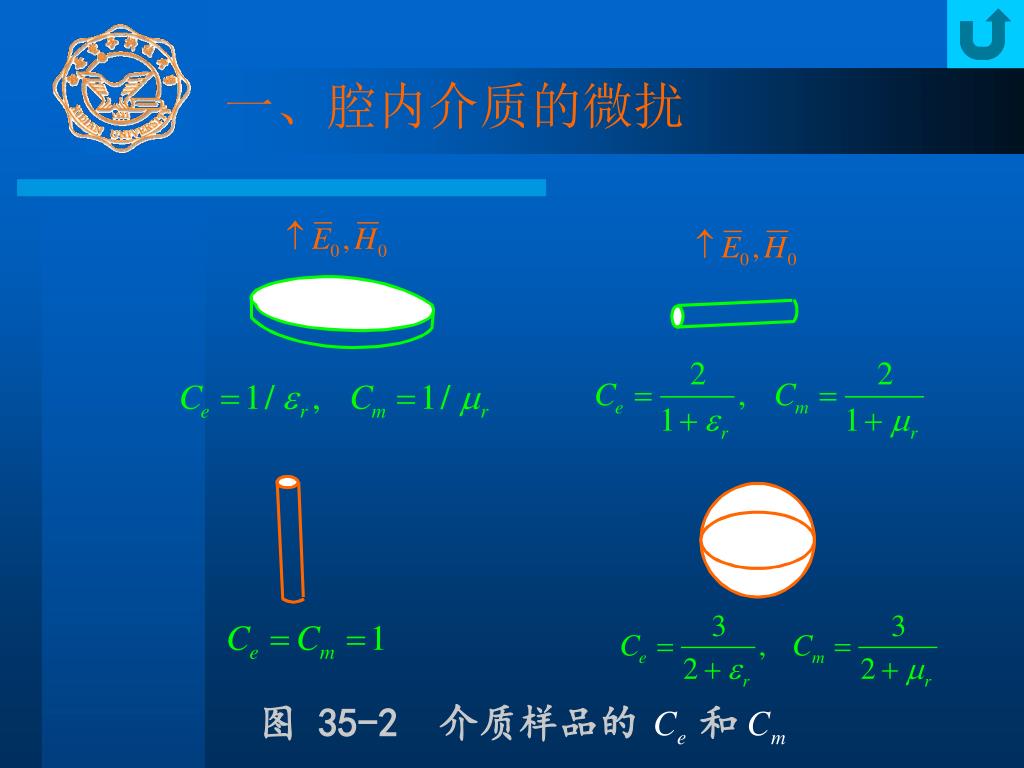

  17. 图 35-2 介质样品的 和 一、腔内介质的微扰

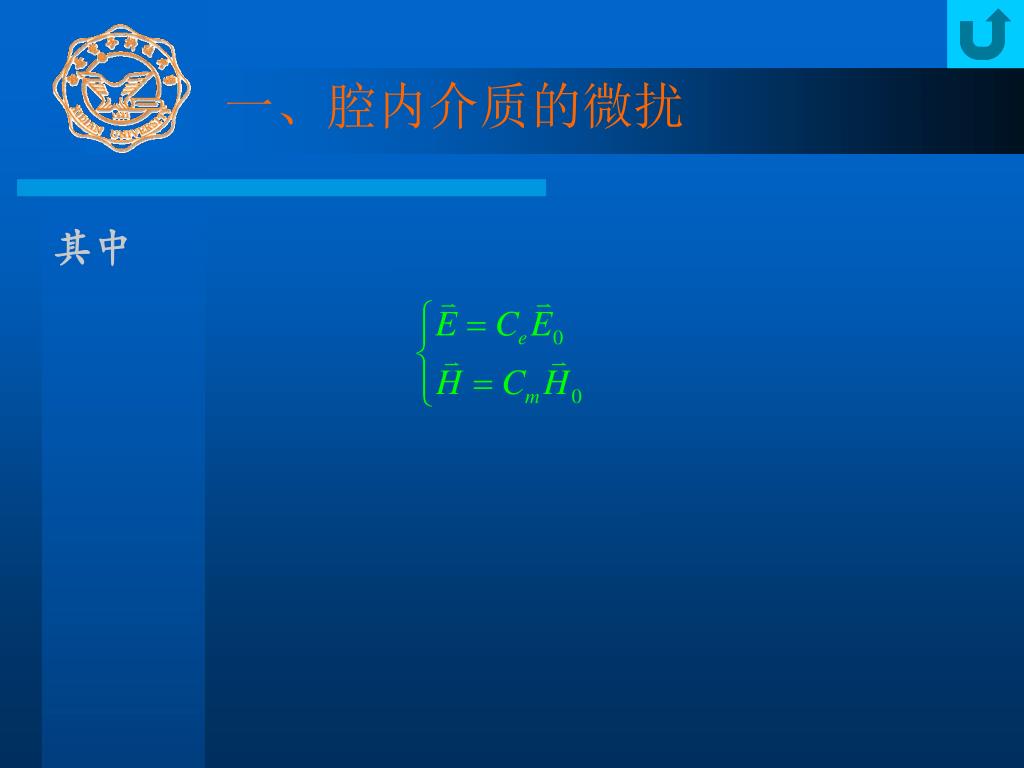

  18. 一、腔内介质的微扰 其中

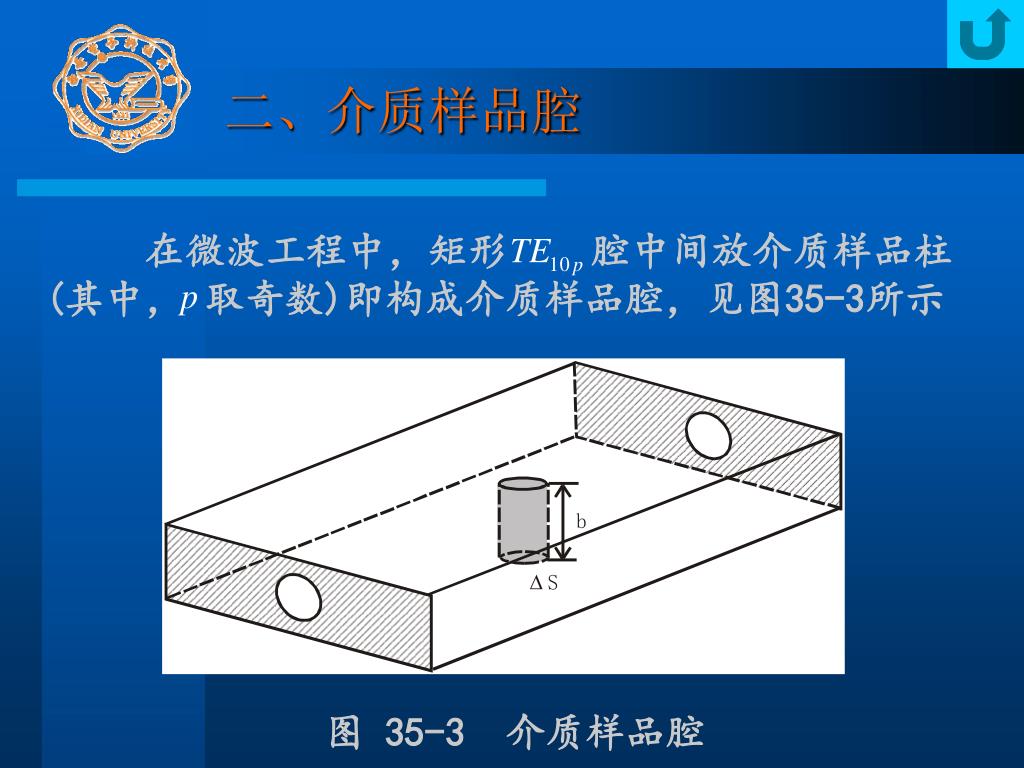

  19. 在微波工程中，矩形 腔中间放介质样品柱(其中，取奇数)即构成介质样品腔，见图35-3所示 二、介质样品腔 图 35-3 介质样品腔

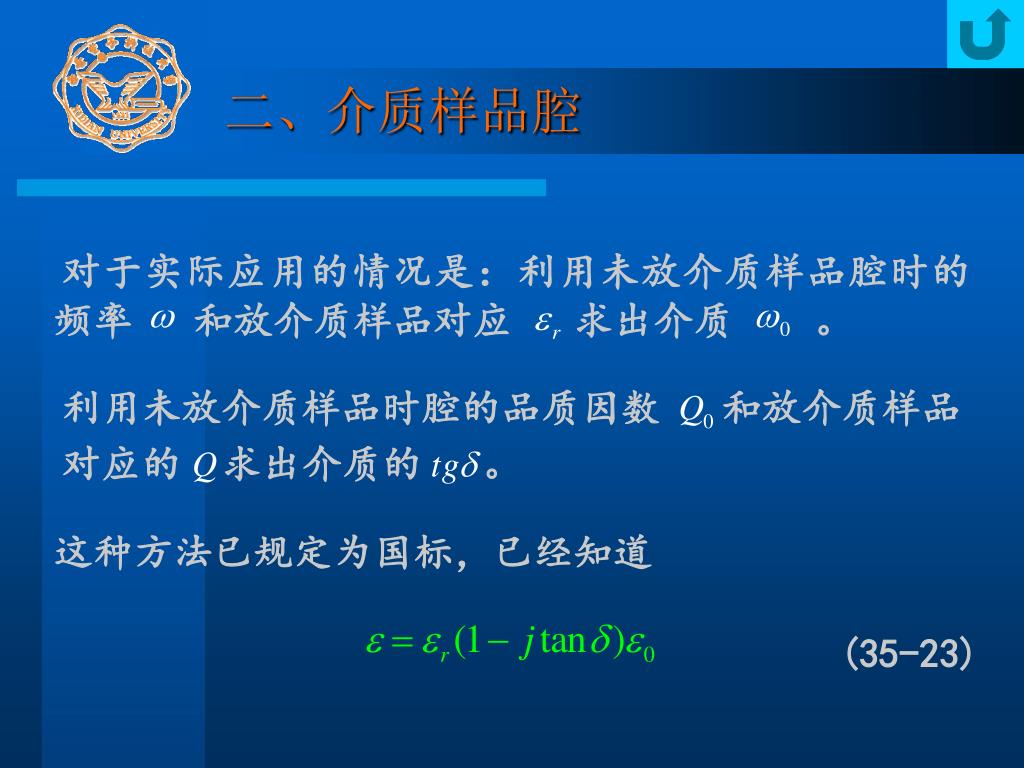

  20. 对于实际应用的情况是：利用未放介质样品腔时的频率 和放介质样品对应求出介质。 利用未放介质样品时腔的品质因数和放介质样品对应的求出介质的 。 二、介质样品腔 这种方法已规定为国标，已经知道 (35-23)

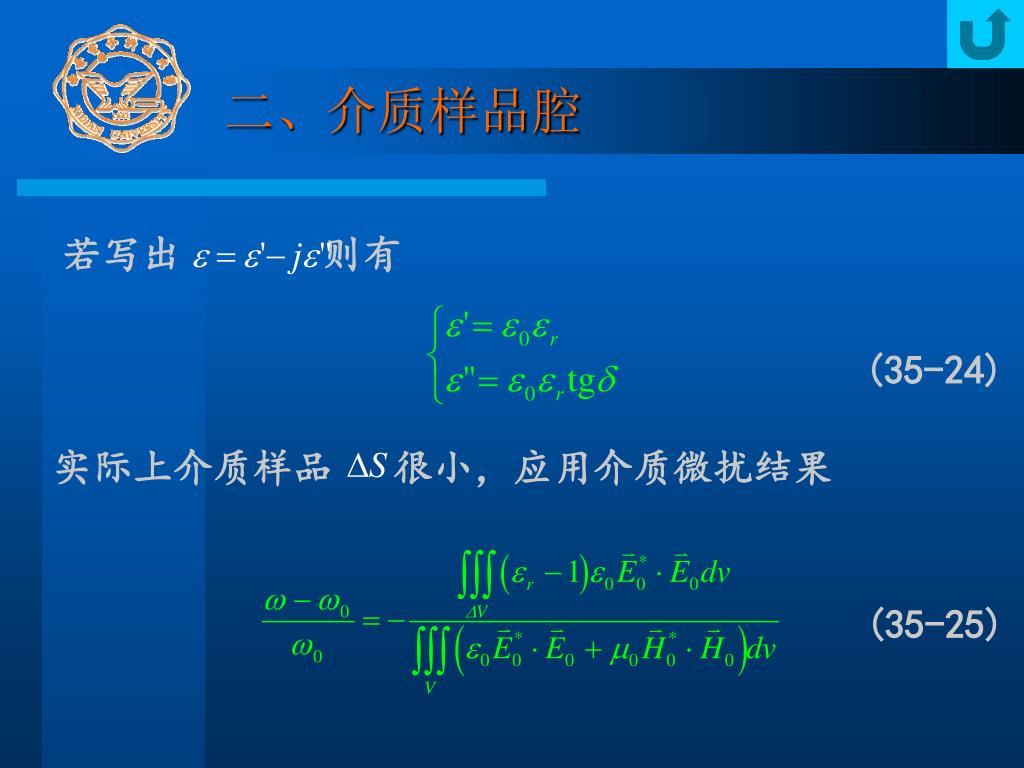

  21. 若写出 则有 实际上介质样品很小，应用介质微扰结果 二、介质样品腔 (35-24) (35-25)

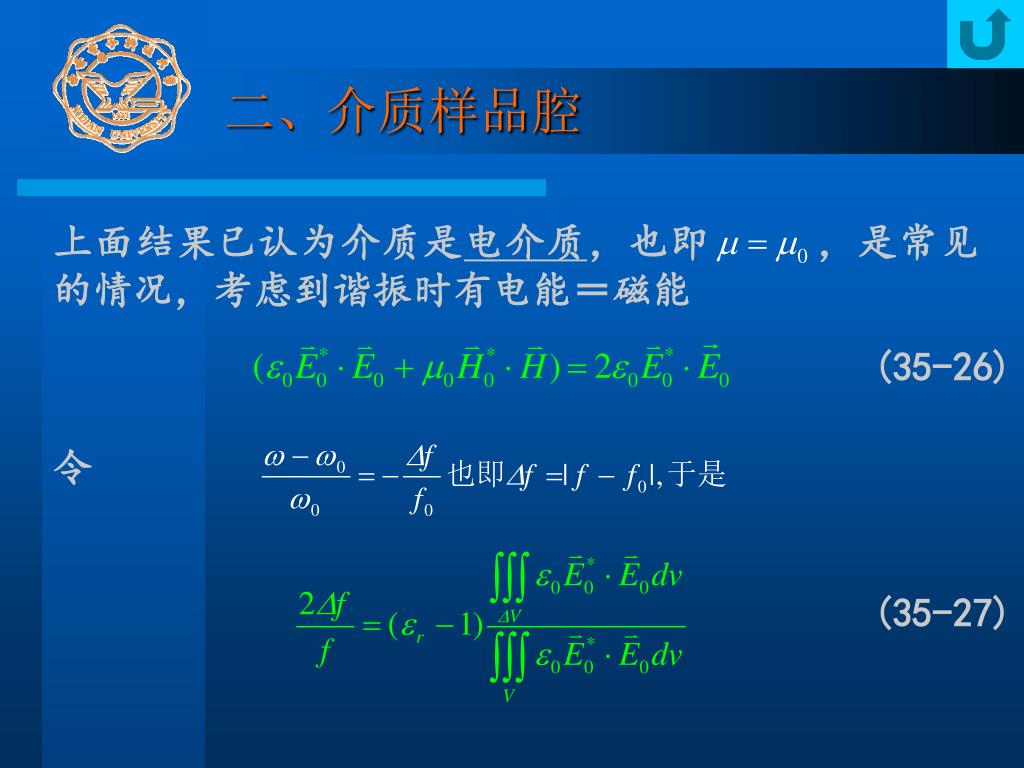

  22. 上面结果已认为介质是电介质，也即 ，是常见的情况，考虑到谐振时有电能＝磁能 二、介质样品腔 (35-26) 令 (35-27)

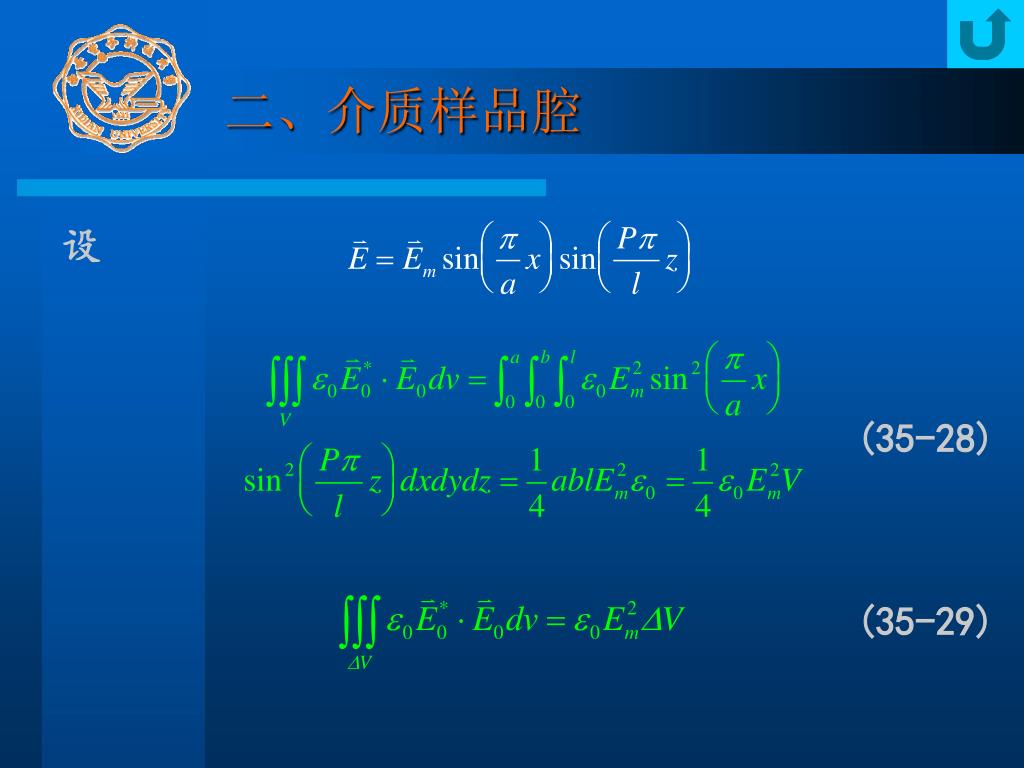

  23. 二、介质样品腔 设 (35-28) (35-29)

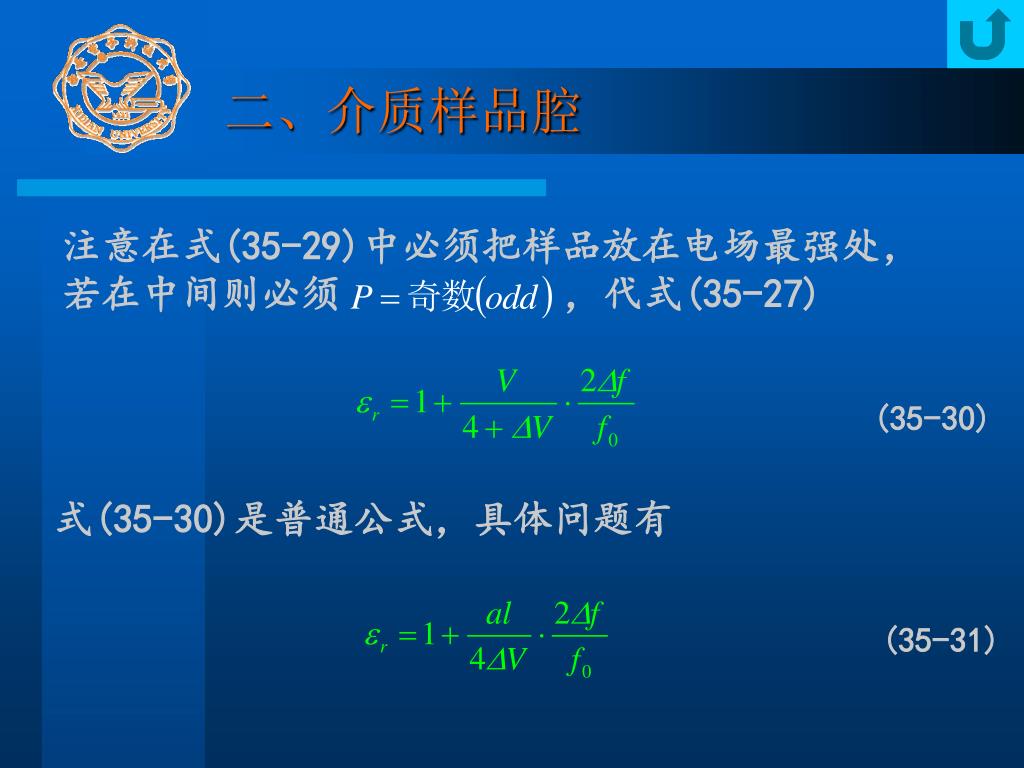

  24. 注意在式(35-29)中必须把样品放在电场最强处，若在中间则必须 ，代式(35-27) 二、介质样品腔 (35-30) 式(35-30)是普通公式，具体问题有 (35-31)

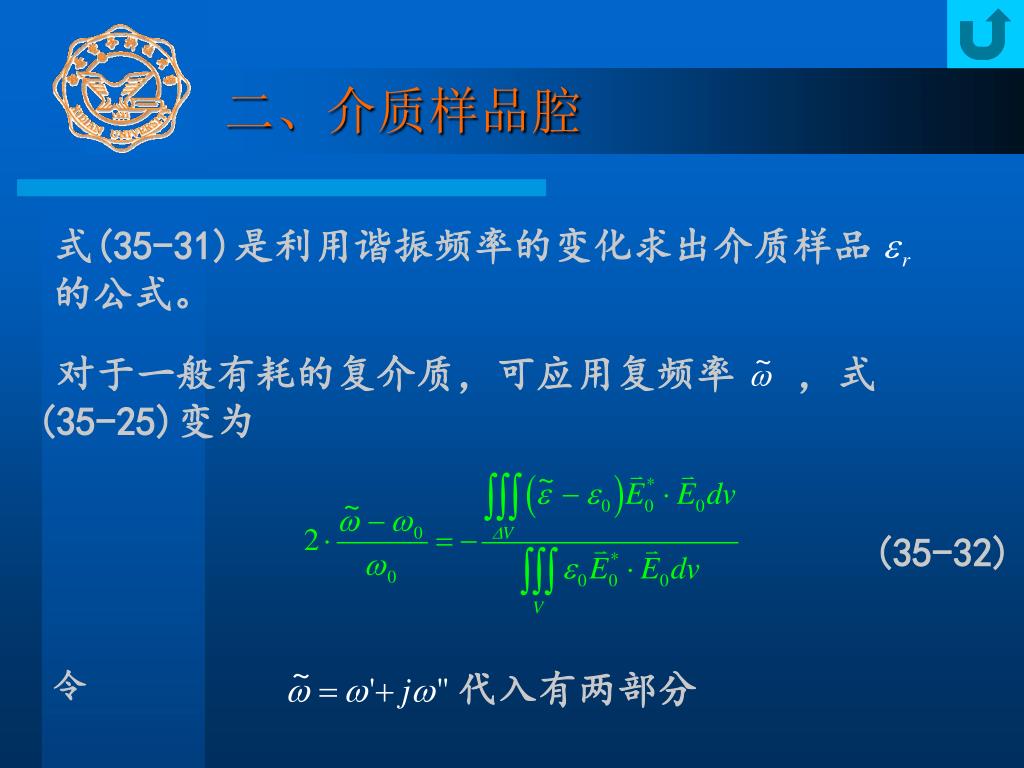

  25. 式(35-31)是利用谐振频率的变化求出介质样品的公式。 对于一般有耗的复介质，可应用复频率 ，式(35-25)变为 代入有两部分 二、介质样品腔 (35-32) 令

  26. 计及 则有 二、介质样品腔 (35-33)

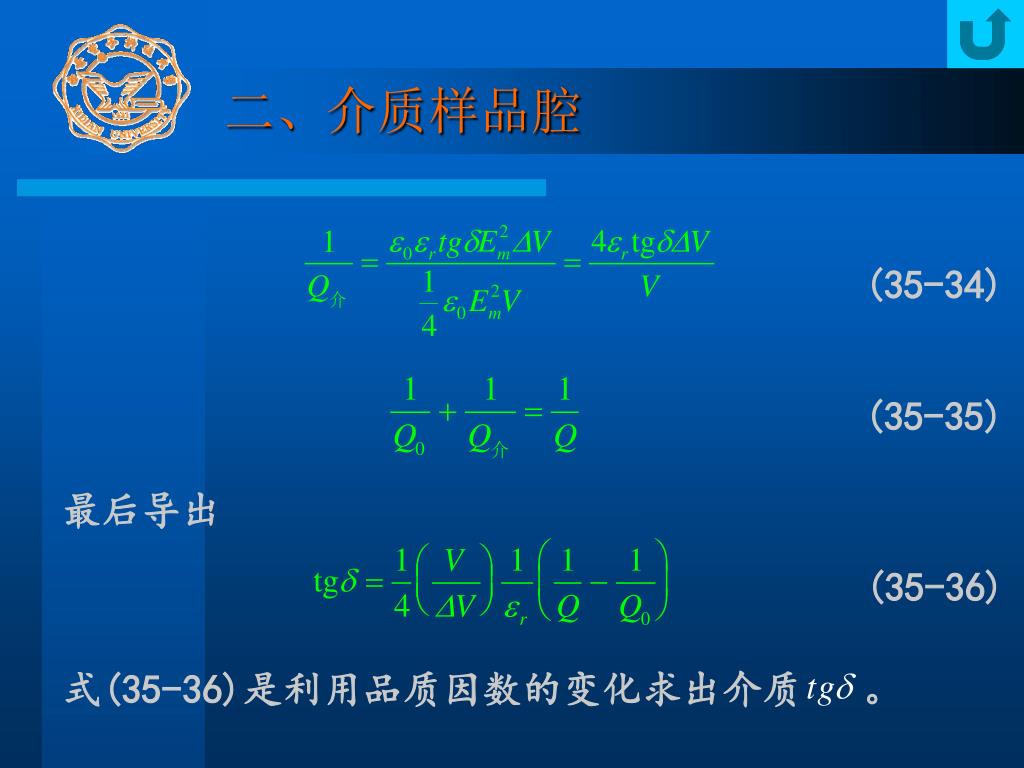

  27. 式(35-36)是利用品质因数的变化求出介质 。 二、介质样品腔 (35-34) (35-35) 最后导出 (35-36)

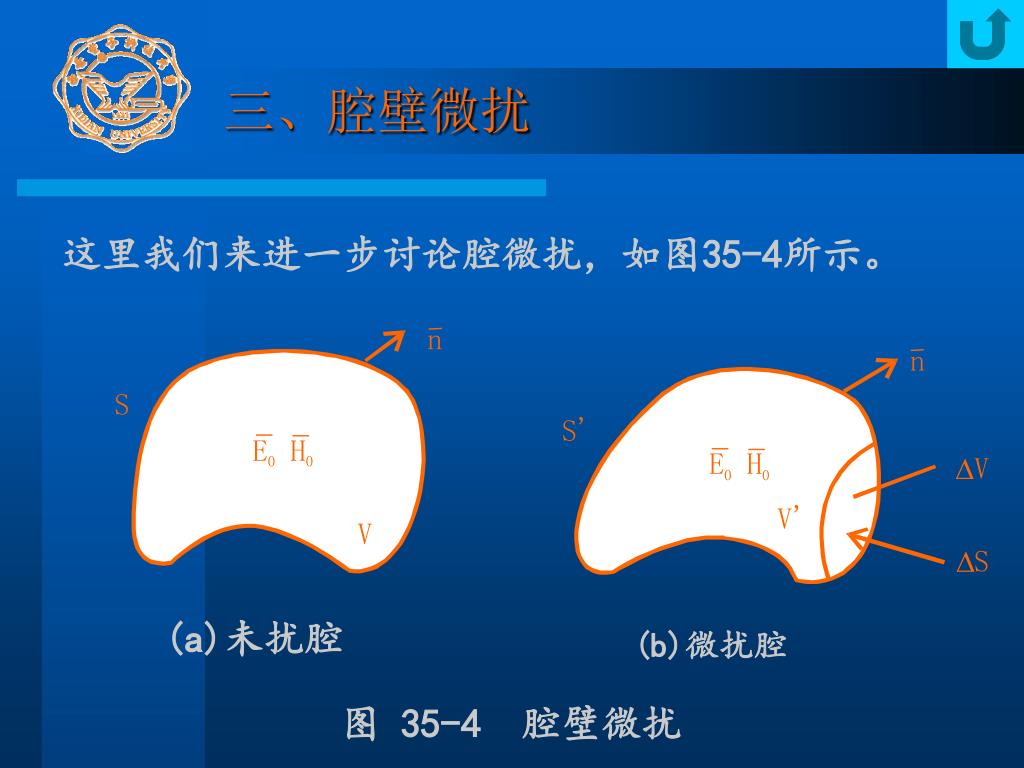

  28. 三、腔壁微扰 这里我们来进一步讨论腔微扰，如图35-4所示。 (b)微扰腔 (a)未扰腔 图 35-4 腔壁微扰

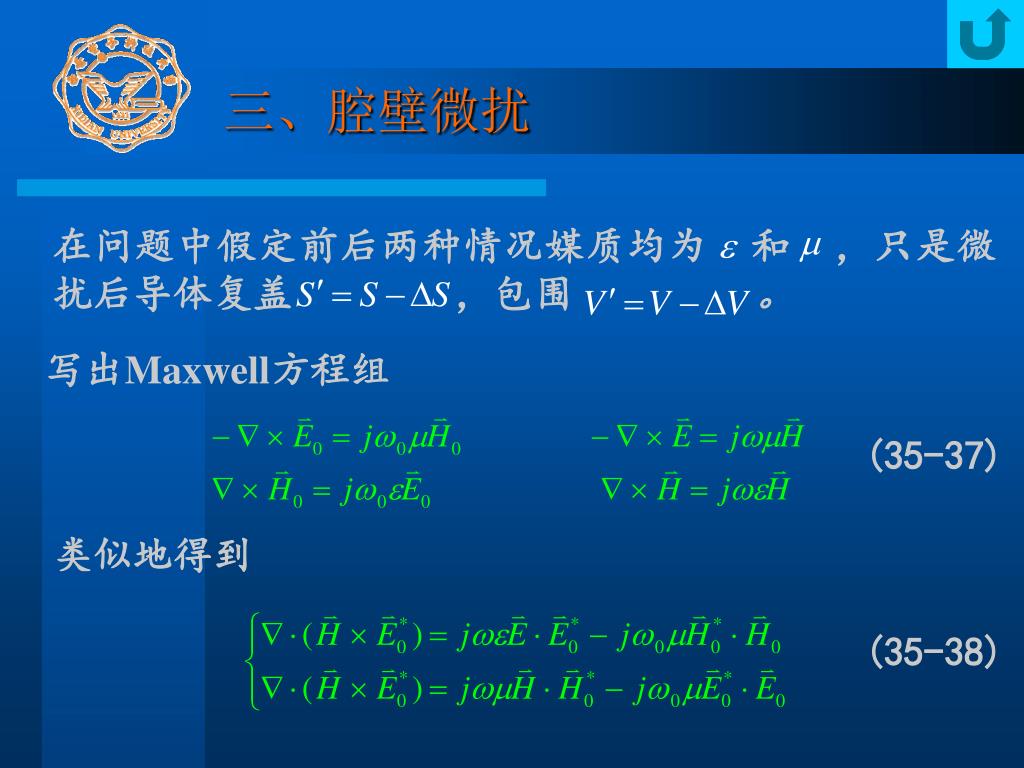

  29. 在问题中假定前后两种情况媒质均为和，只是微扰后导体复盖，包围。在问题中假定前后两种情况媒质均为和，只是微扰后导体复盖，包围。 三、腔壁微扰 写出Maxwell方程组 (35-37) 类似地得到 (35-38)

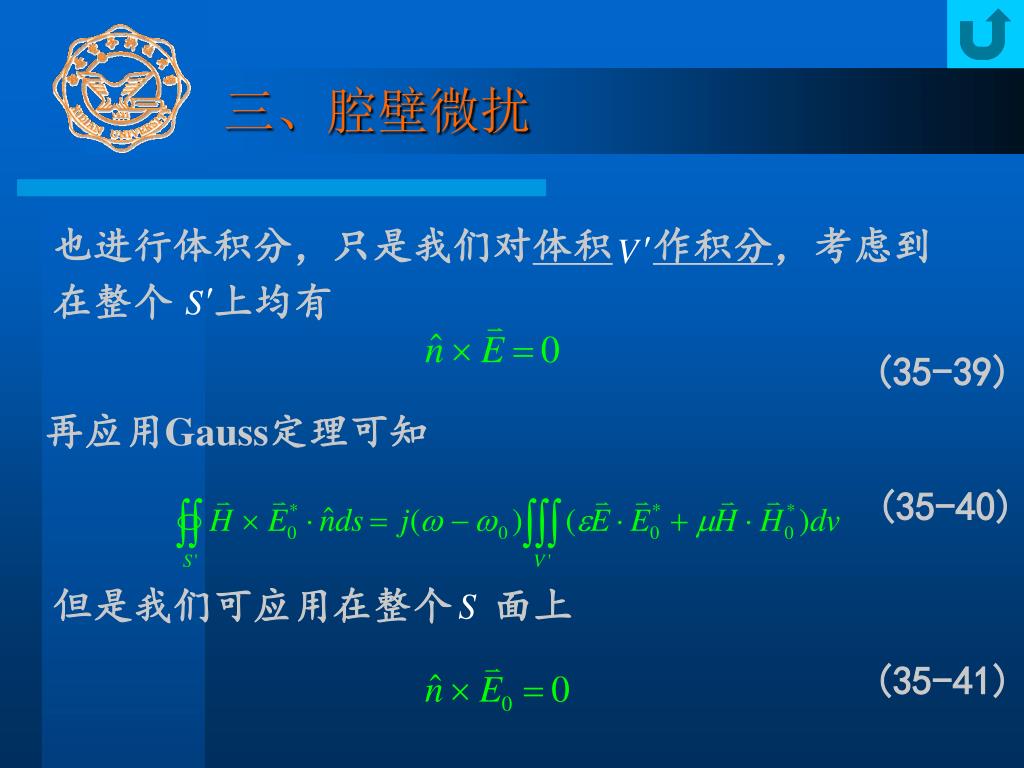

  30. 也进行体积分，只是我们对体积作积分，考虑到在整个 上均有 但是我们可应用在整个面上 三、腔壁微扰 (35-39) 再应用Gauss定理可知 (35-40) (35-41)

  31. 作为注记，为单位外法线方向。 三、腔壁微扰 也即 (35-42) 于是式(35-40)又可改写成 (35-43)

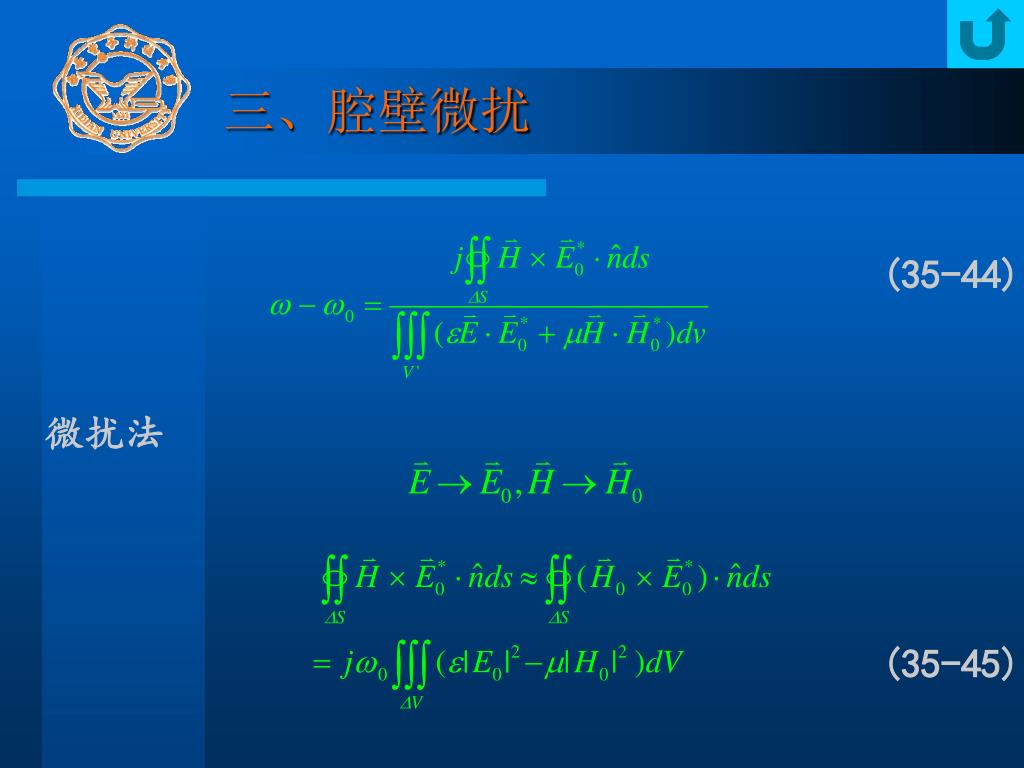

  32. 三、腔壁微扰 (35-44) 微扰法 (35-45)

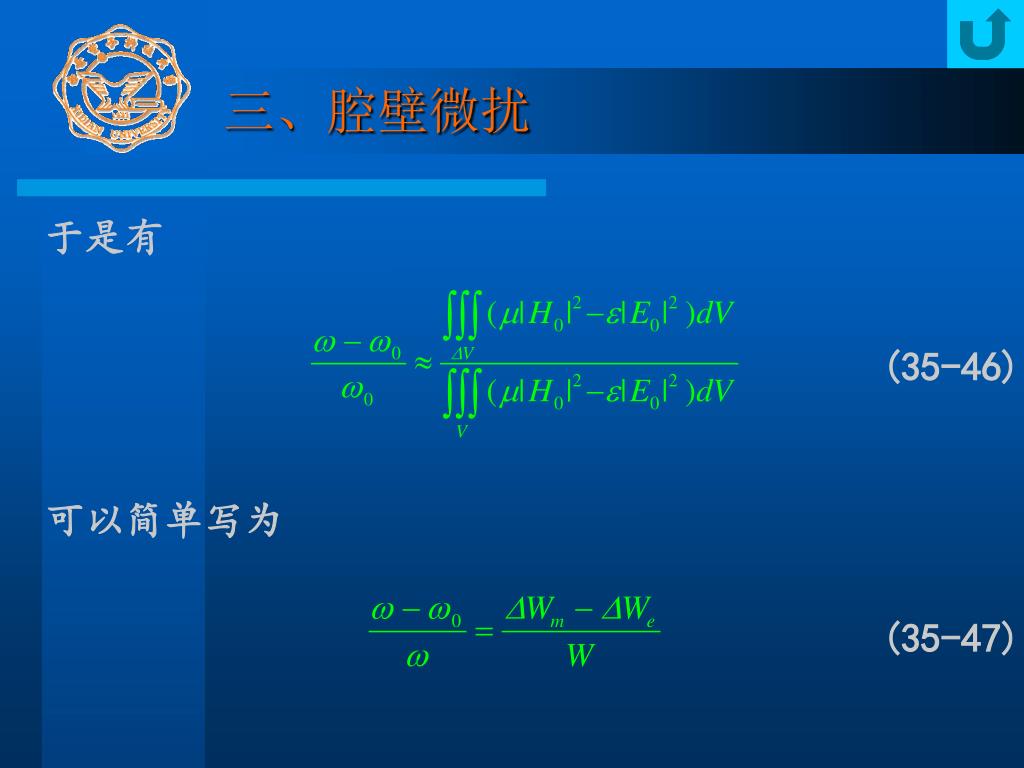

  33. 三、腔壁微扰 于是有 (35-46) 可以简单写为 (35-47)

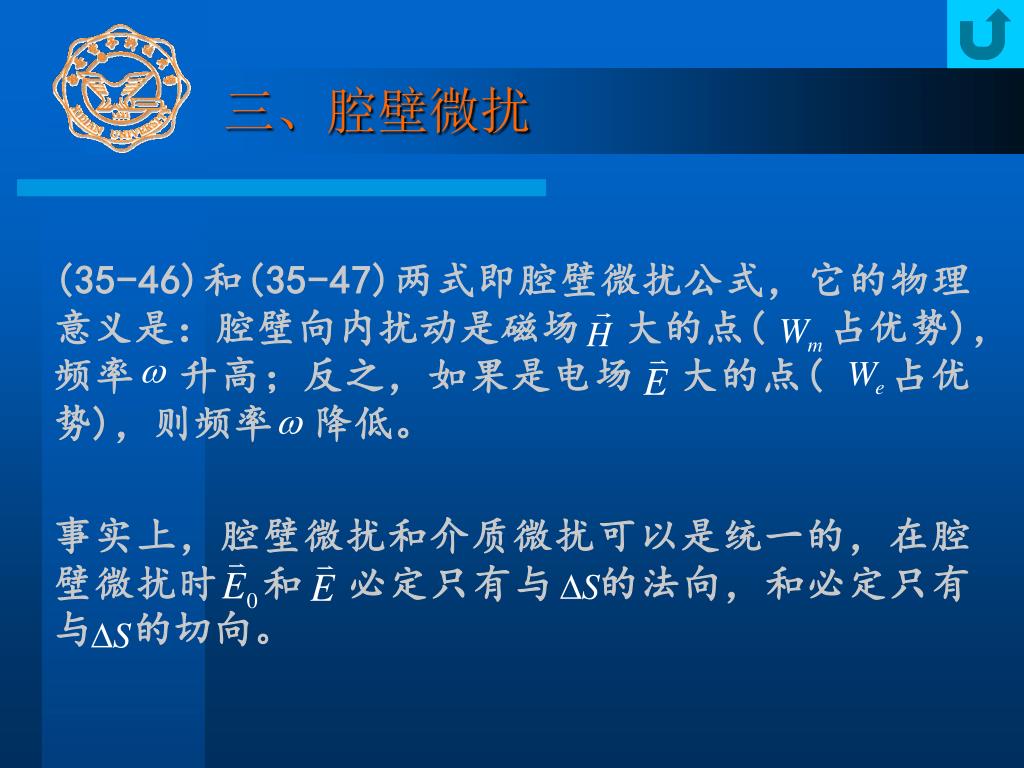

  34. (35-46)和(35-47)两式即腔壁微扰公式，它的物理意义是：腔壁向内扰动是磁场大的点(占优势)，频率升高；反之，如果是电场 大的点(占优势)，则频率降低。 事实上，腔壁微扰和介质微扰可以是统一的，在腔壁微扰时 和 必定只有与的法向，和必定只有与的切向。 三、腔壁微扰

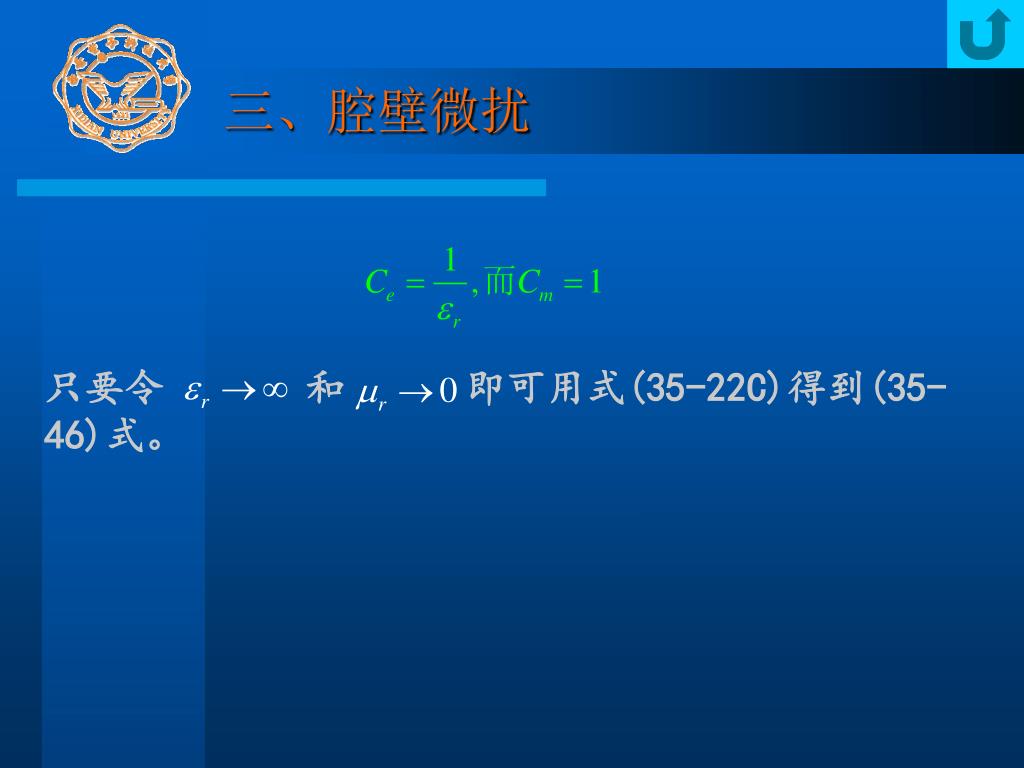

  35. 只要令和 即可用式(35-22C)得到(35-46)式。 三、腔壁微扰
