Presentation Transcript

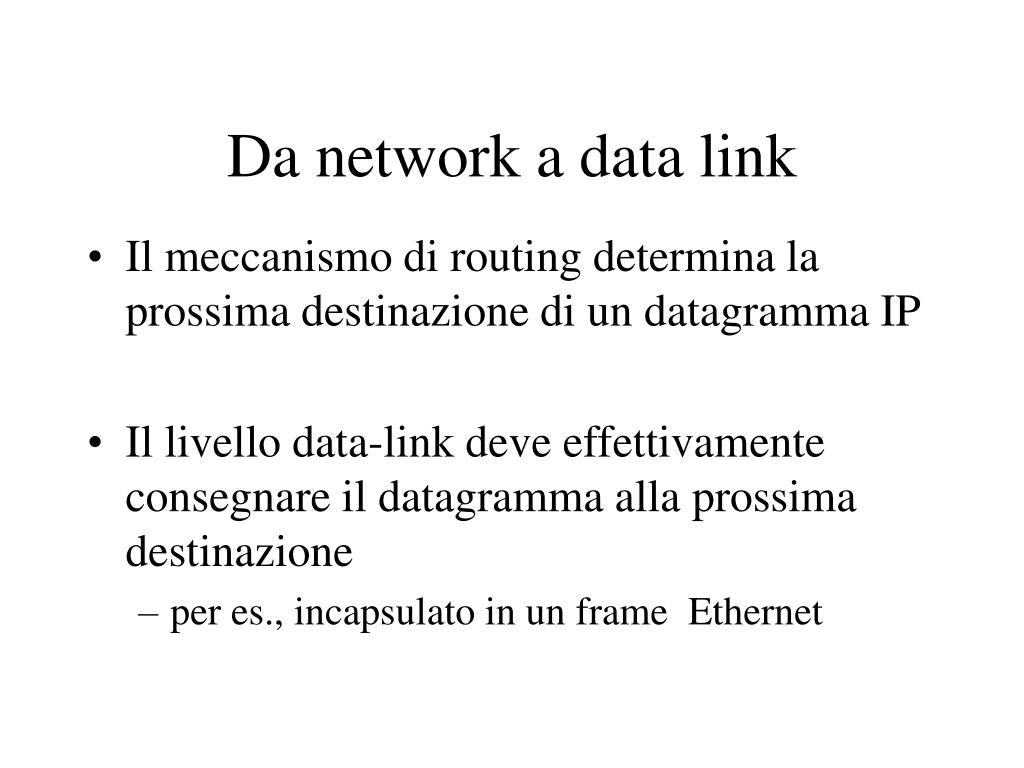

  1. Da network a data link • Il meccanismo di routing determina la prossima destinazione di un datagramma IP • Il livello data-link deve effettivamente consegnare il datagramma alla prossima destinazione • per es., incapsulato in un frame Ethernet

  2. Diversi indirizzi • Livello network e data-link hanno differenti spazi degli indirizzi • IP 4byte -- Ethernet 8byte • Il data-link layer ha bisogno dell’indirizzo fisico della prossima destinazione • Il livello network conosce solo l’indirizzo di network

  3. Address Resolution Protocol (RFC 826) • Protocollo per effettuare il mapping tra indirizzi IP ed indirizzi di livello data-link. • L’host richiedente invia un messaggio ARP in broadcast sulla rete locale. • Nota: ha senso effettuare ARP solo per host direttamente connessi. • Il messaggio è ricevuto da tutti gli host ma solo l’host corrispondente all’indirizzo IP richiesto risponde con il suo indirizzo Ethernet

  4. Struttura messaggio ARP • hardware type e prot type: specificano i tipi di protocollo; 2 byte di lunghezza • ehternet: 1; IP 0x0800 • hardware len e prot len: specificano la lunghezza degli indirizzi • op specifica il tipi di richiesta • richiesta ARP: 1 • risposta ARP: 2 • richiesta RARP: 3 • risposta RARP: 4

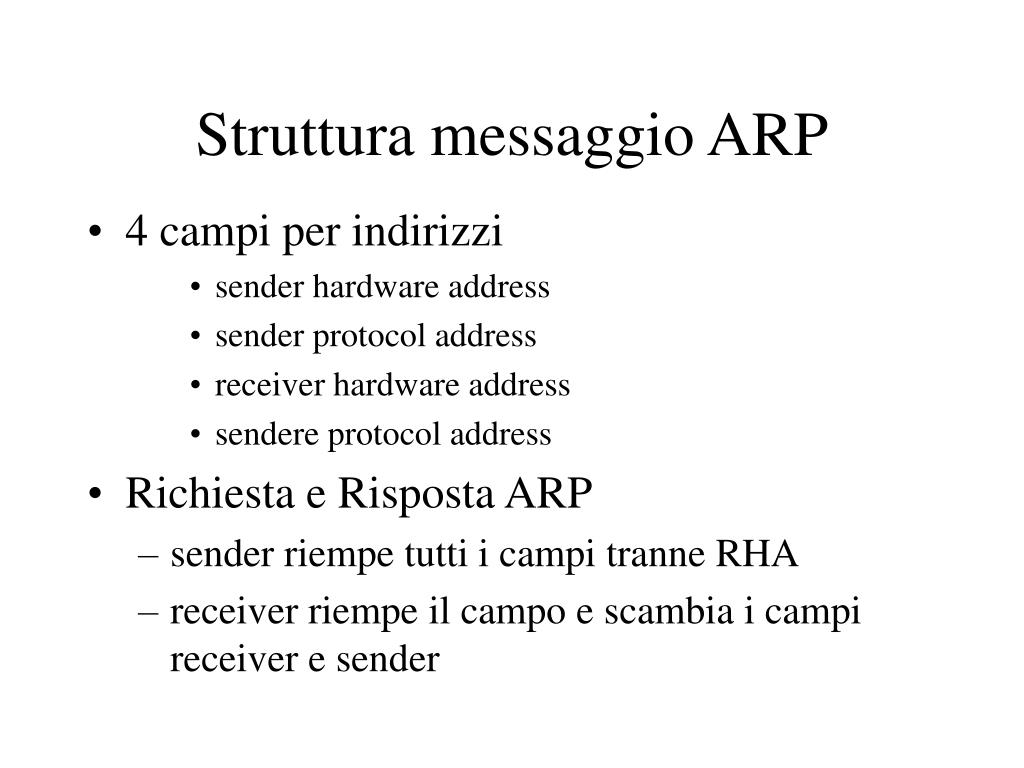

  5. Struttura messaggio ARP • 4 campi per indirizzi • sender hardware address • sender protocol address • receiver hardware address • sendere protocol address • Richiesta e Risposta ARP • sender riempe tutti i campi tranne RHA • receiver riempe il campo e scambia i campi receiver e sender

  6. ARP cache • Ogni host mantiene una cache delle associazioni di indirizzi IP/Hardware • Il commando arp ci mostra la cache • Ogni entry della cache è valida per 20 minuti

  7. Reverse Address Resolution Protocol (RFC 903) • Compie l’operazione inversa del protocollo ARP • Scopre l’indirizzo IP associato ad un indirizzo hardware • Utilizzato per il bootstrap di macchine diskless
