  1. Применение пассивных оптических сетей (PON) для построения абонентских подключений сервис - провайдеров. А.О. Катаев. гр. РИ-480208

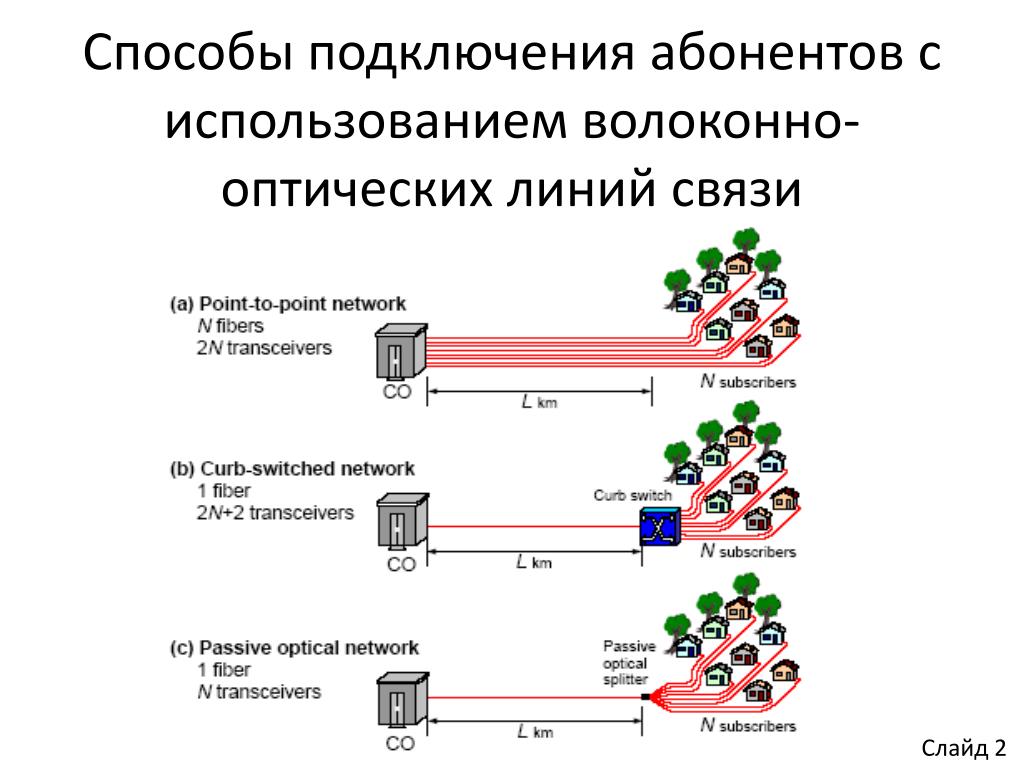

  2. Способы подключения абонентов с использованием волоконно-оптических линий связи Слайд 2

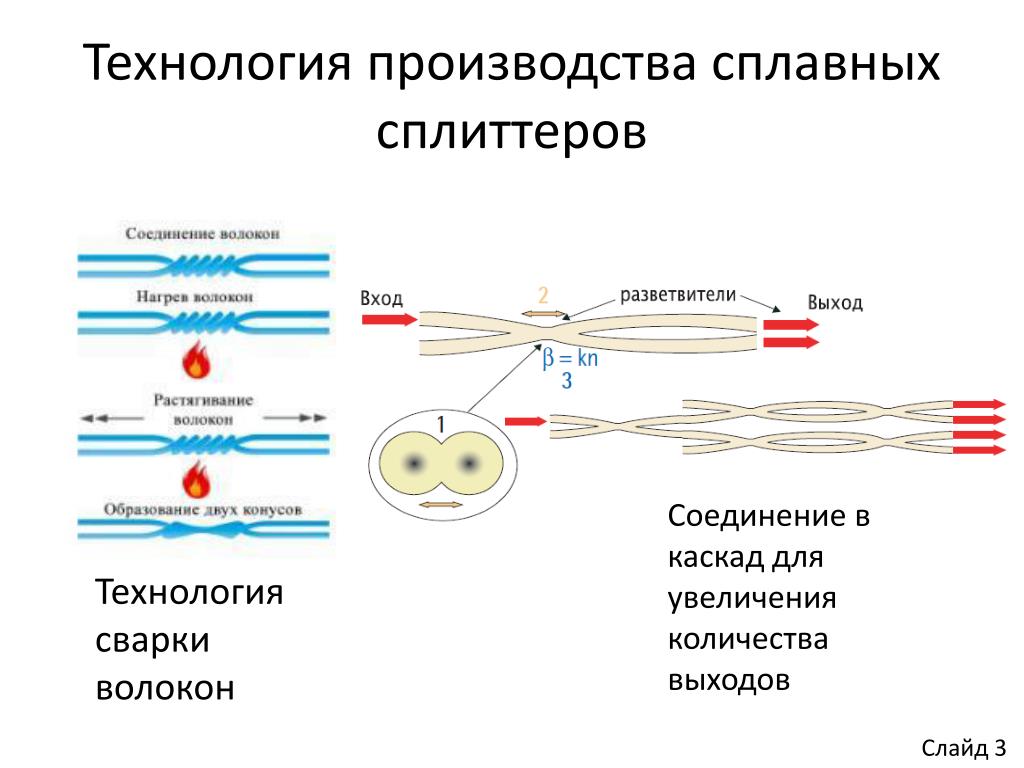

  3. Технология производства сплавных сплиттеров Соединение в каскад для увеличения количества выходов Технология сварки волокон Слайд 3

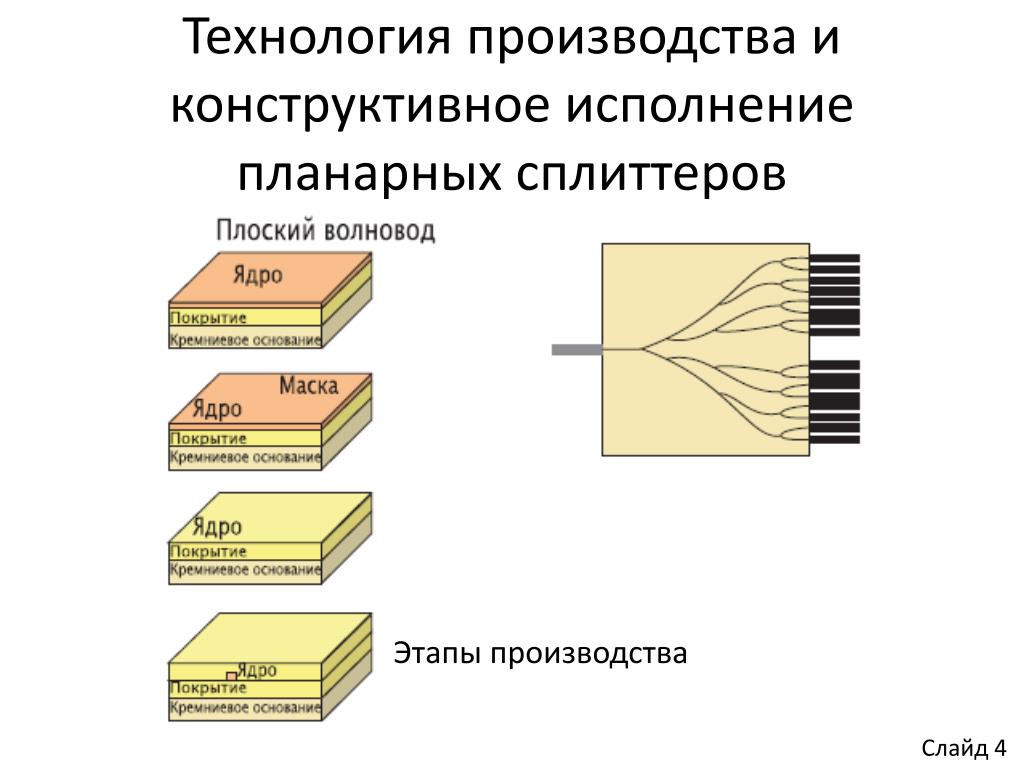

  4. Технология производства и конструктивное исполнение планарных сплиттеров Этапы производства Слайд 4

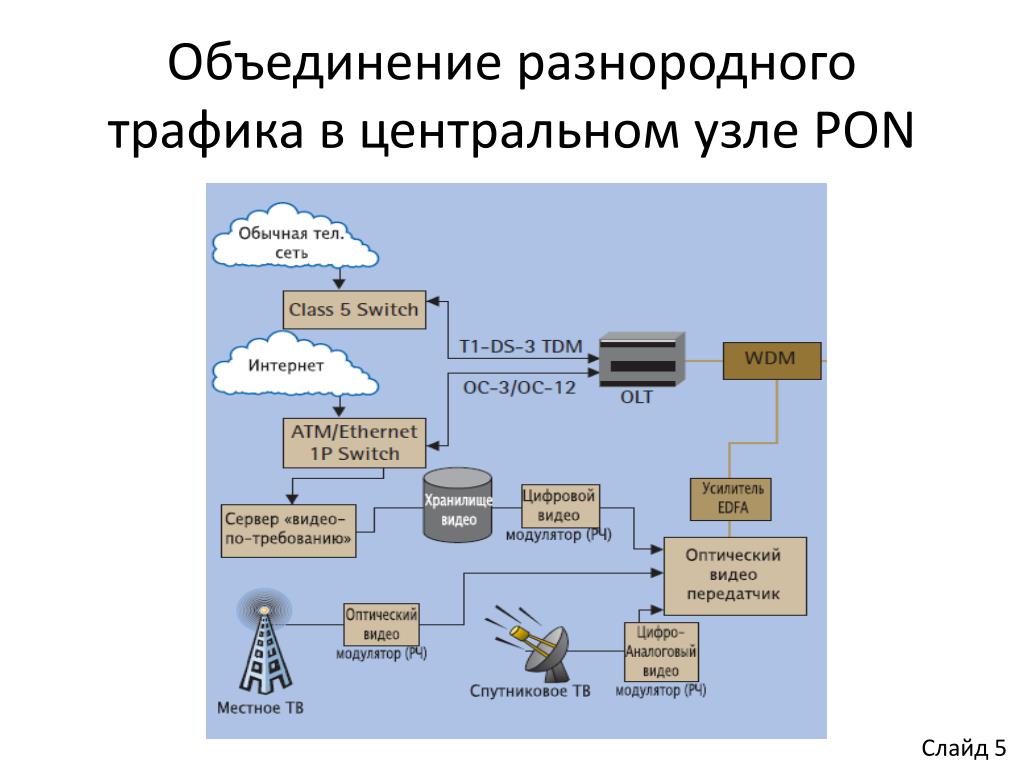

  5. Объединение разнородного трафика в центральном узле PON Слайд 5

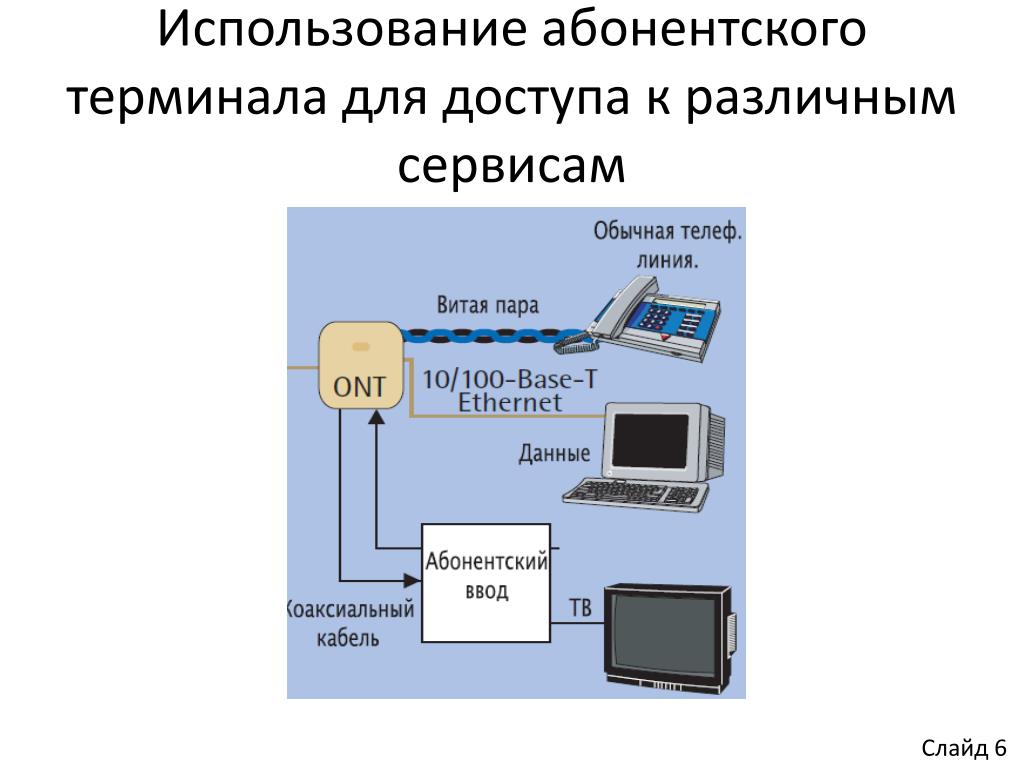

  6. Использование абонентского терминала для доступа к различным сервисам Слайд 6

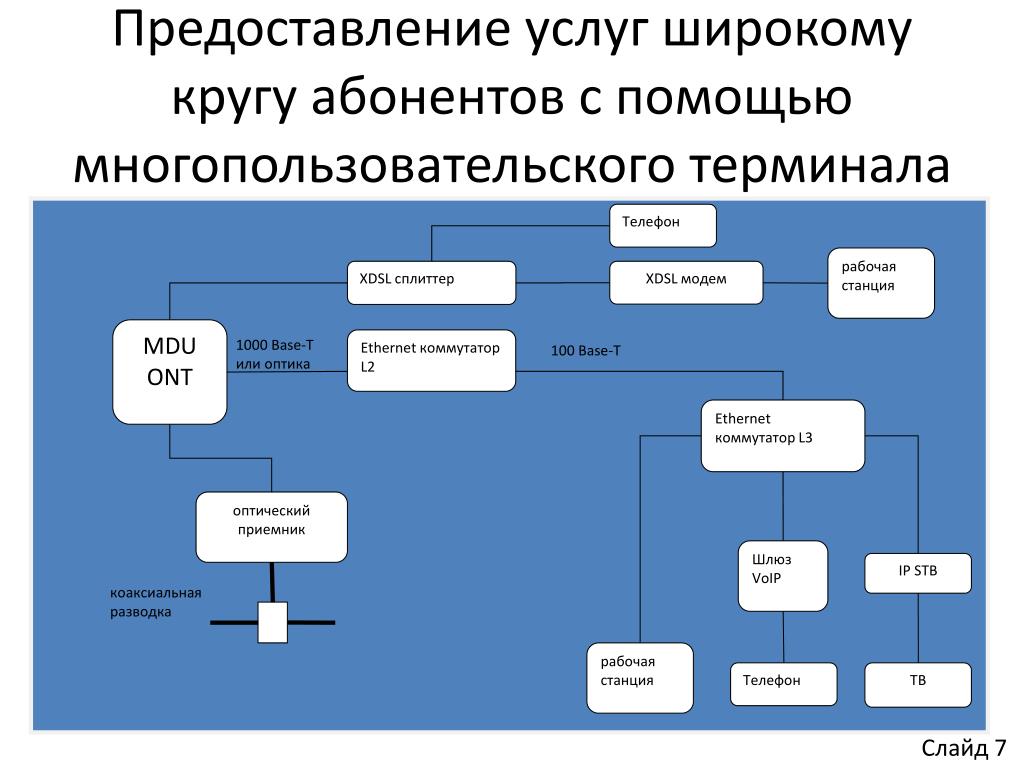

  7. Телефон рабочая станция XDSL сплиттер XDSL модем MDU ONT 1000 Base-T или оптика Ethernet коммутатор L2 100 Base-T Ethernet коммутатор L3 оптический приемник Шлюз VoIP IP STB коаксиальная разводка рабочая станция Телефон ТВ Предоставление услуг широкому кругу абонентов с помощью многопользовательского терминала Слайд 7

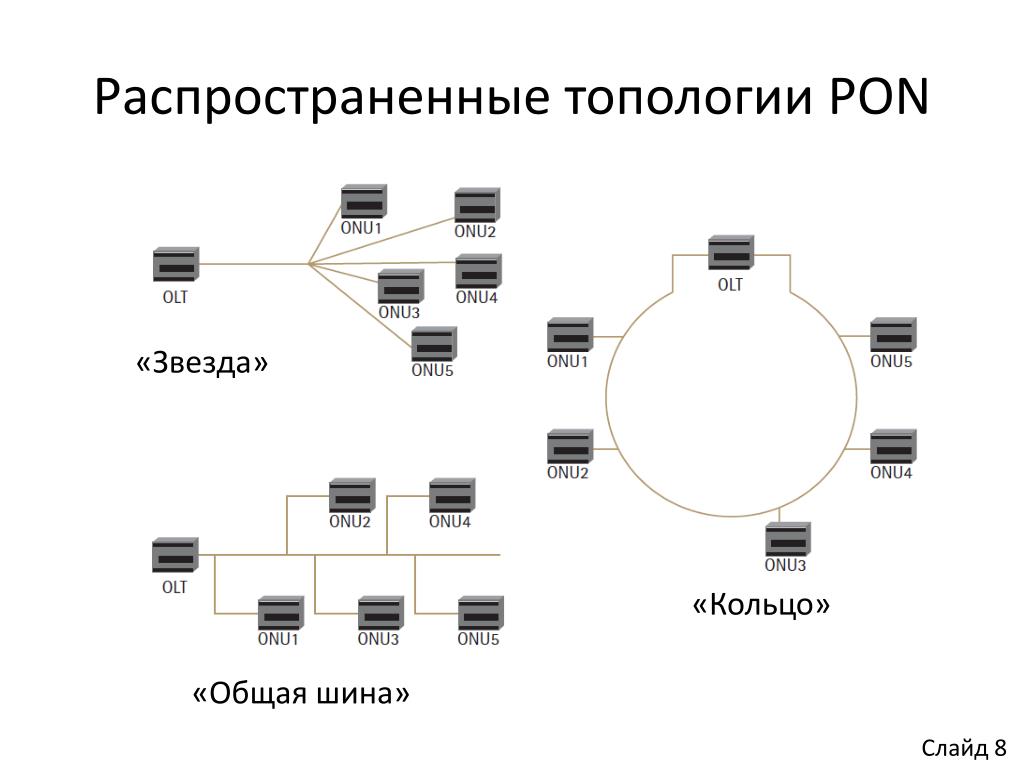

  8. Распространенные топологии PON «Звезда» «Кольцо» «Общая шина» Слайд 8

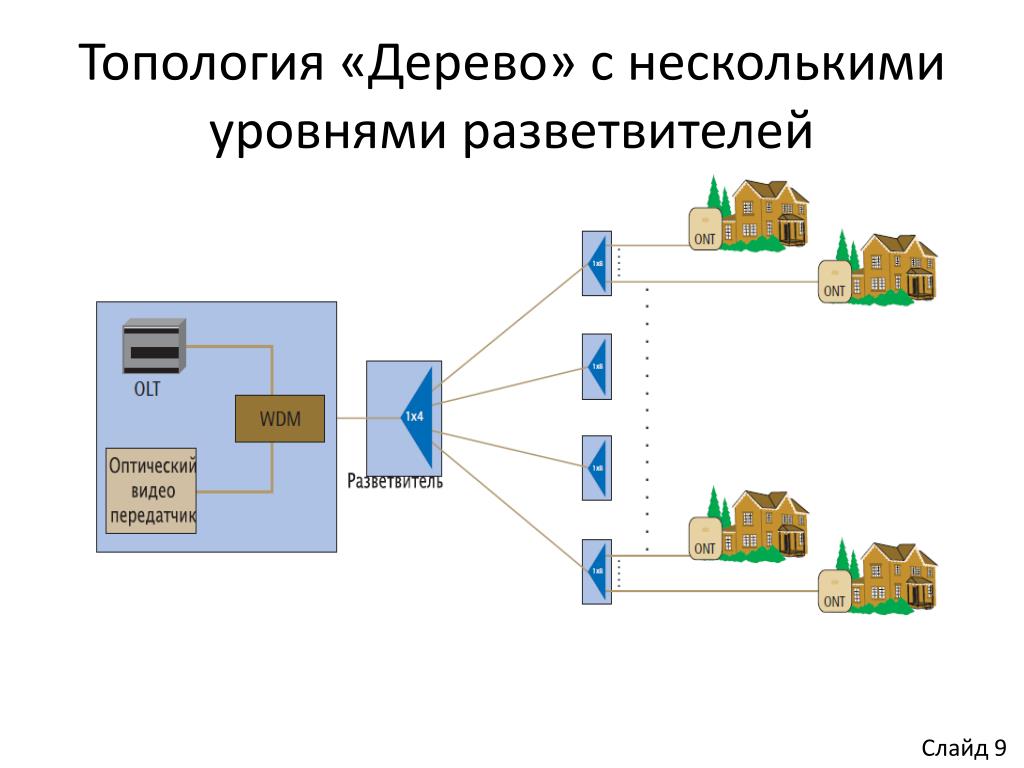

  9. Топология «Дерево» с несколькими уровнями разветвителей Слайд 9

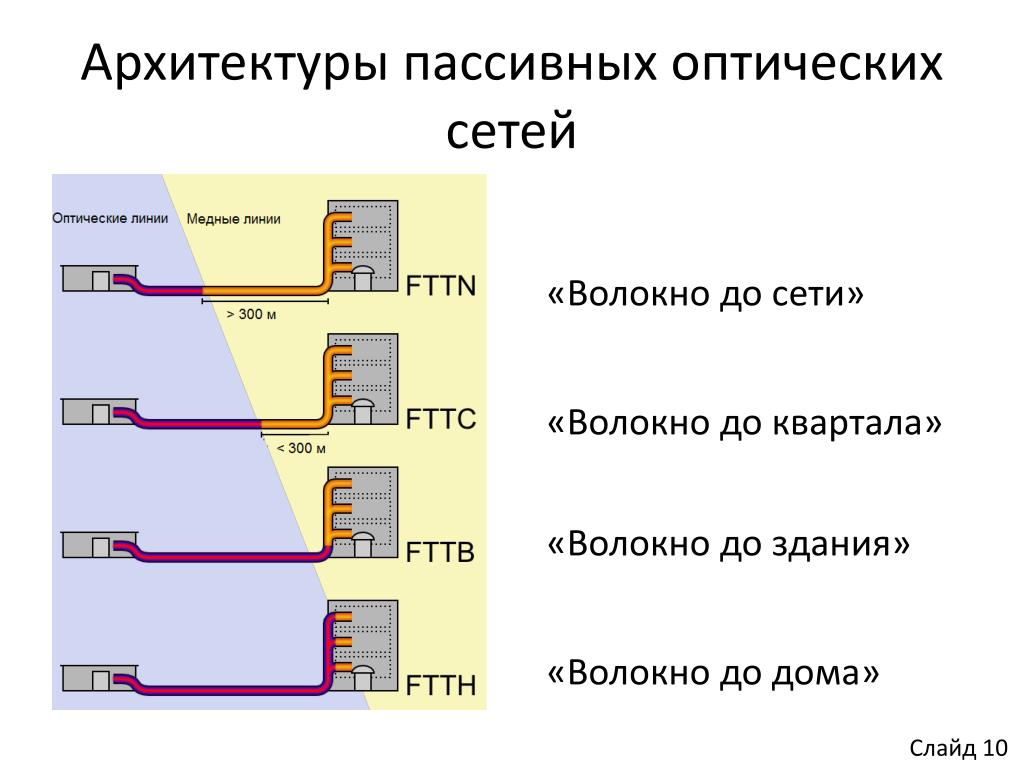

  10. Архитектуры пассивных оптических сетей «Волокно до сети» «Волокно до квартала» «Волокно до здания» «Волокно до дома» Слайд 10

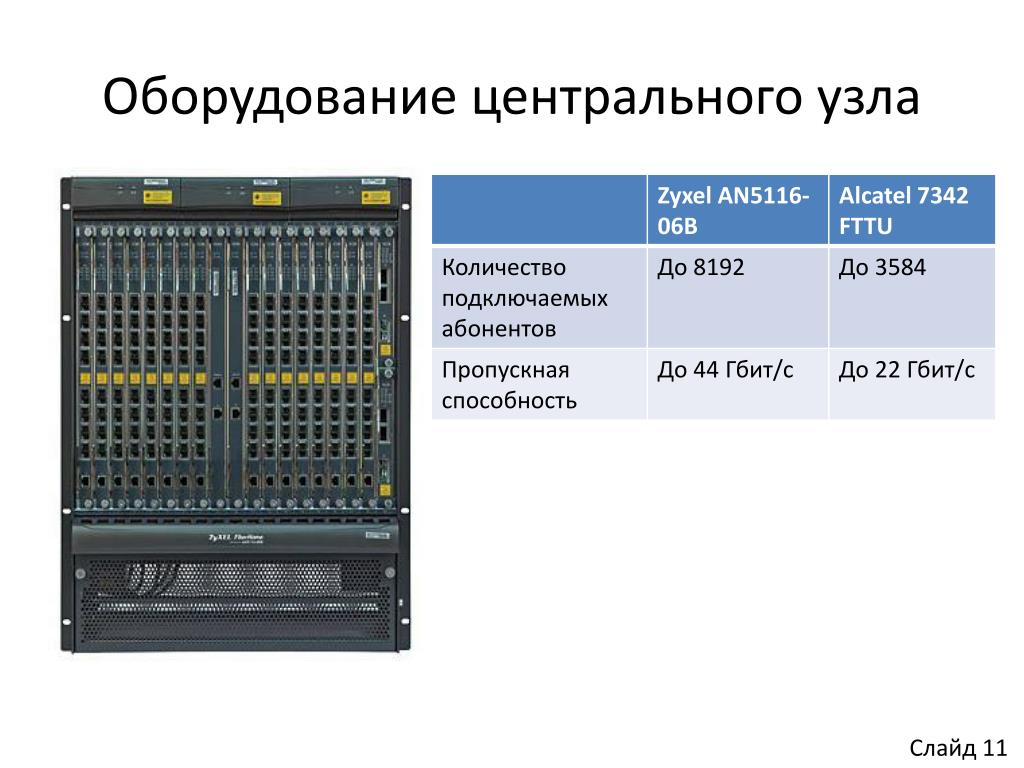

  11. Оборудование центрального узла Слайд 11

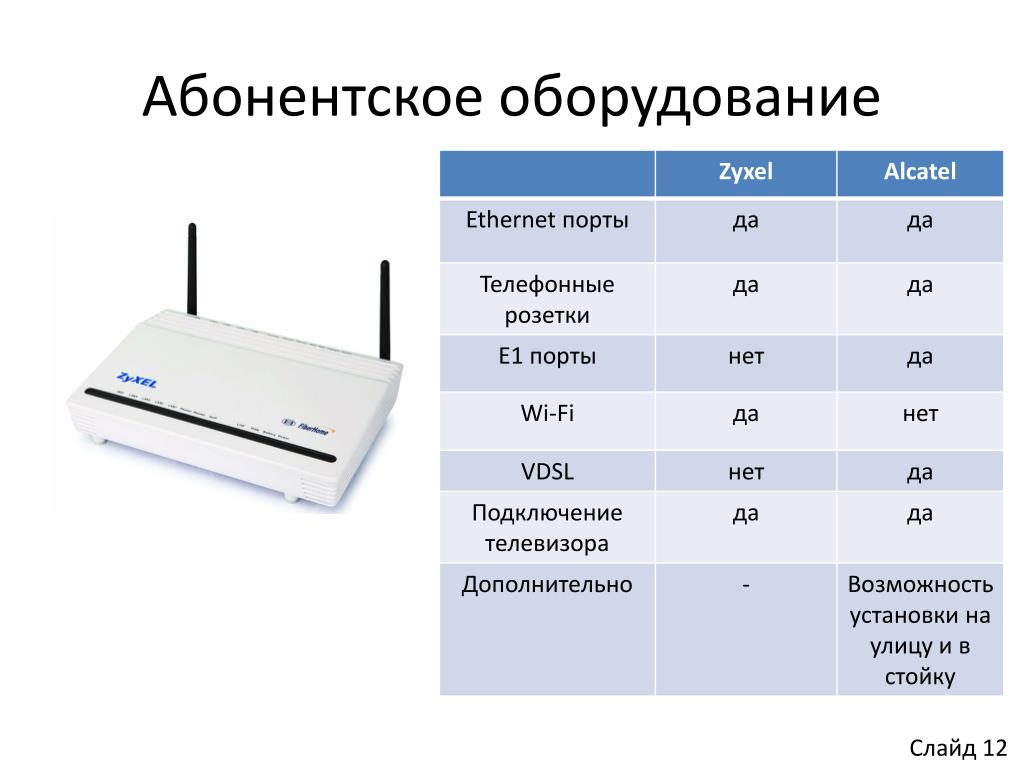

  12. Абонентское оборудование Слайд 12

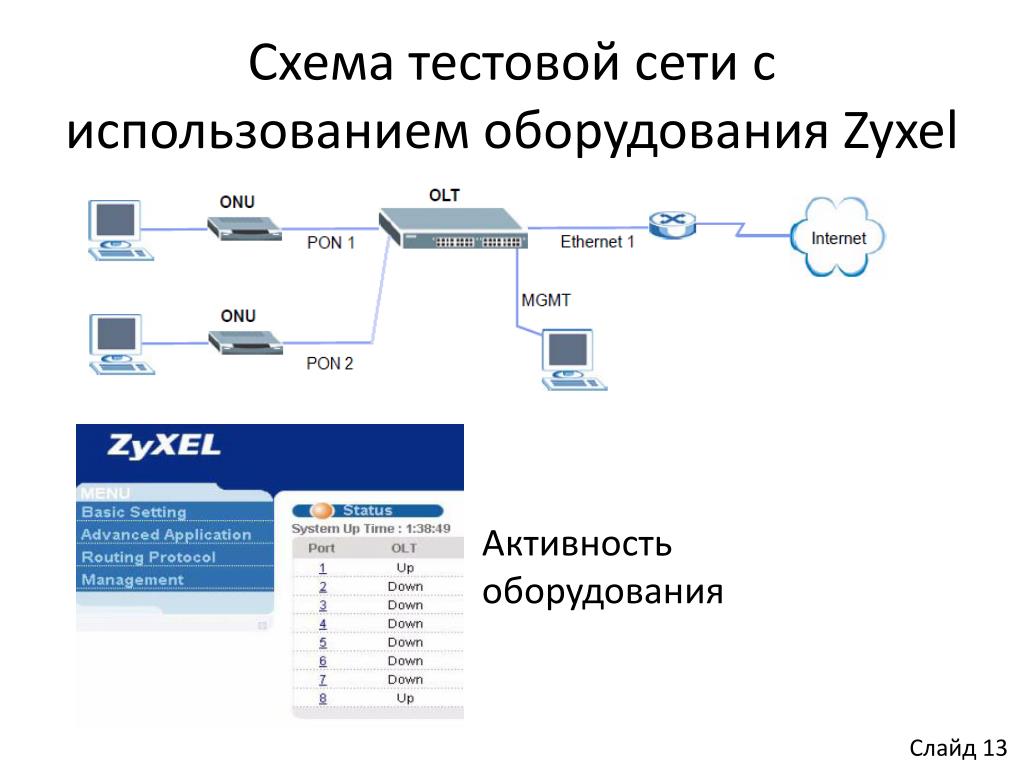

  13. Схема тестовой сети с использованием оборудования Zyxel Активность оборудования Слайд 13

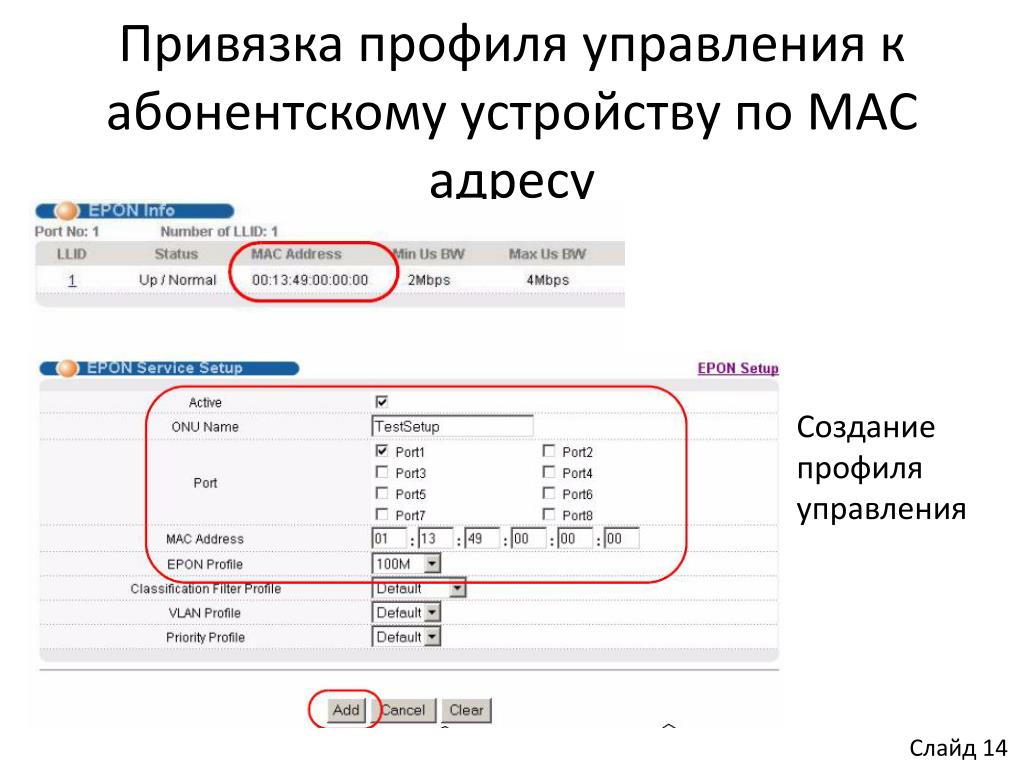

  14. Привязка профиля управления к абонентскому устройству по MAC адресу Создание профиля управления Слайд 14

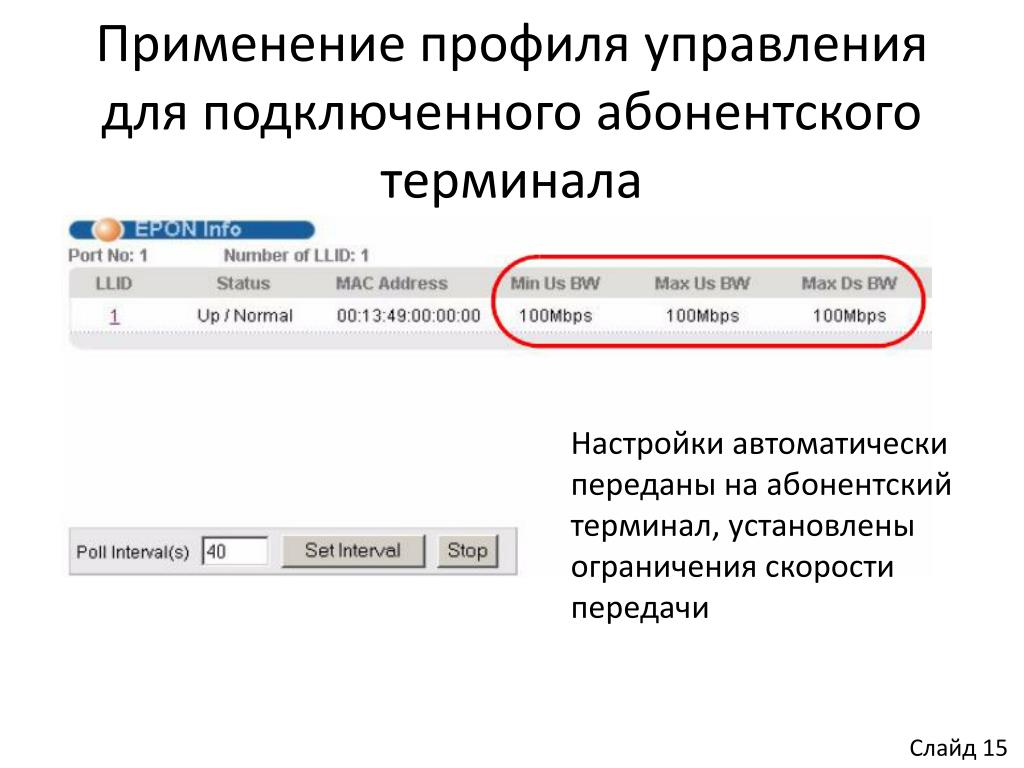

  15. Применение профиля управления для подключенного абонентского терминала Настройки автоматически переданы на абонентский терминал, установлены ограничения скорости передачи Слайд 15
