  1. 景観CG作成の種類と手順について 株式会社テクノブレイン

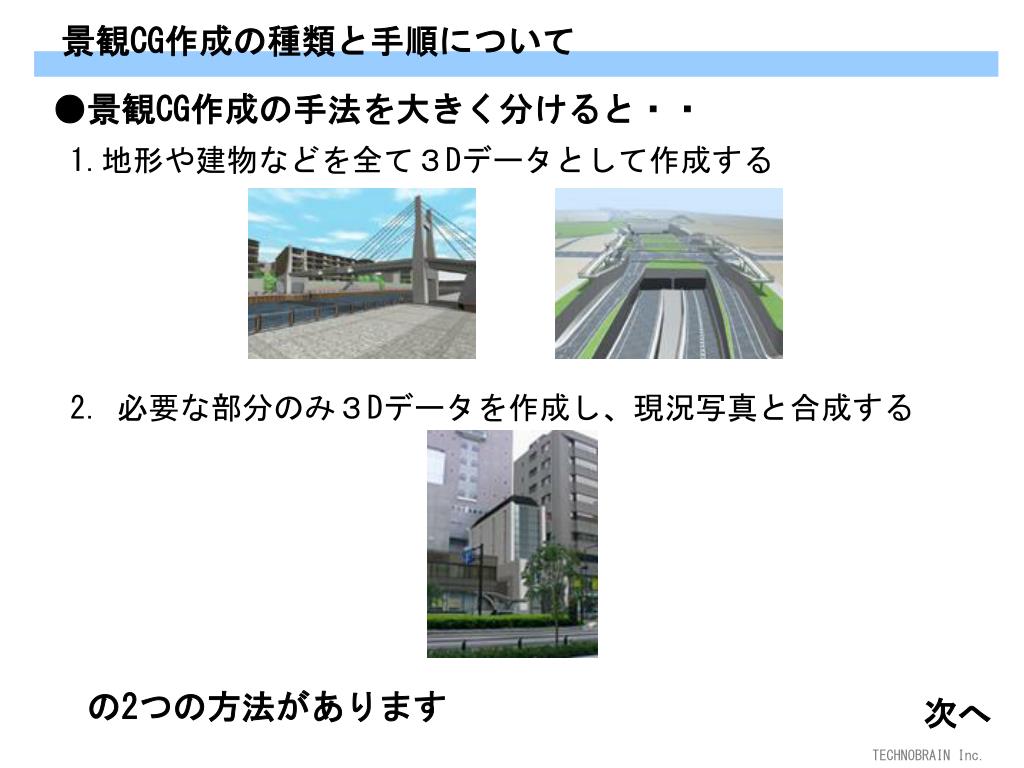

  2. 1.地形や建物などを全て3Dデータとして作成する1.地形や建物などを全て3Dデータとして作成する 2. 必要な部分のみ3Dデータを作成し、現況写真と合成する 景観CG作成の種類と手順について ●景観CG作成の手法を大きく分けると・・ の2つの方法があります 次へ TECHNOBRAIN Inc.

  3. メリット   :視点を変更して画像を作成できます。    アニメーションの対応も可能です。 デメリット :視点の方向によっては広範囲を3D化しなければ    なりません メリット  :必要最小限の3D化で済むため、期間やコストを    抑える事が可能です。 デメリット :合成元の写真に合わせた視点でしか画像を作成    できません。    アニメーションの対応はできません。 景観CG作成の種類と手順について ●それぞれの手法のメリット・デメリットは 1.地形や建物などを全て3Dデータとして作成する 2. 必要な部分のみ3Dデータを作成し、現況写真と合成する それぞれのメリットに合わせてご対応させていただきます 次へ TECHNOBRAIN Inc.

  4. 景観CG作成の種類と手順について ●地形や建物などを3Dデータとして作成するためには、   以下のような手順で行います 1.等高線、標高データなどから地形のデータを作成。 2.地形のデータに衛星写真などの画像を張り付け。 3.図面を元に建物・構造物のデータを作成。 4.必要に応じて樹木等のデータを作成。 次へ TECHNOBRAIN Inc.

  5. 地形のデータ作成例 1.地形データを作成 ・等高線など地形のデータに高さの情報を与えて地形を作成。 ・市販の50mメッシュ標高データを 利用し地形を作成。 ・航空レーザー測量などの測量データから地形を作成。 などの方法があります。 精度、利用方法、作成範囲などの条件に合わせて選択していきます。 次へ TECHNOBRAIN Inc.

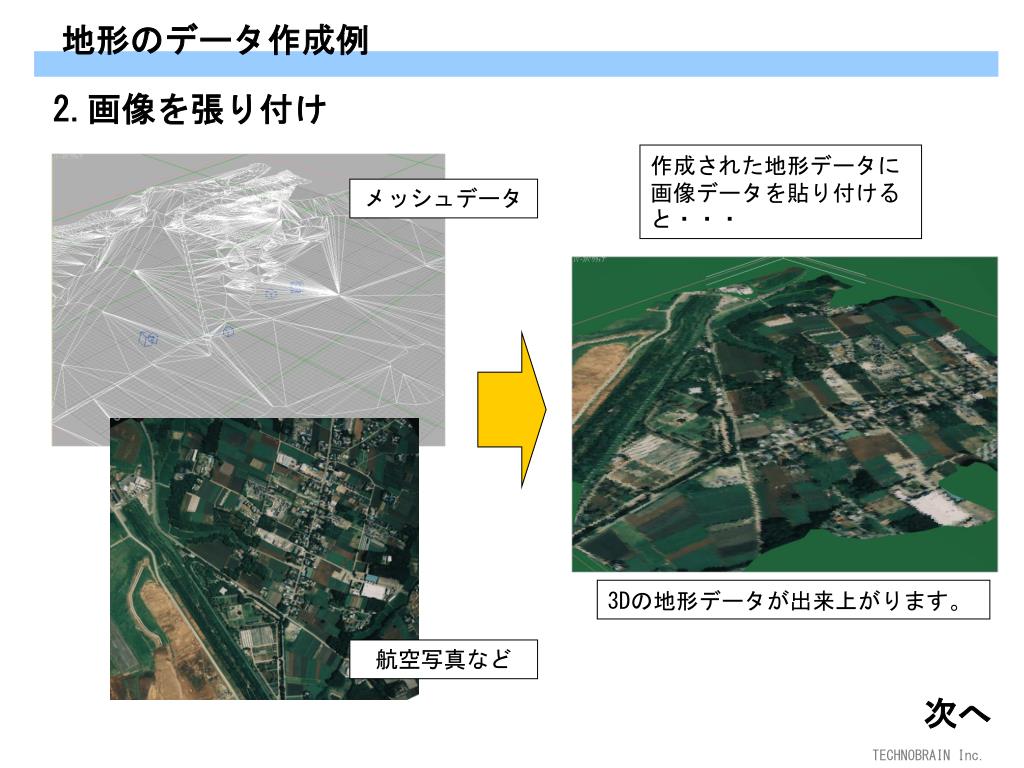

  6. 作成された地形データに画像データを貼り付けると・・・作成された地形データに画像データを貼り付けると・・・ メッシュデータ 3Dの地形データが出来上がります。 航空写真など 地形のデータ作成例 2.画像を張り付け 次へ TECHNOBRAIN Inc.

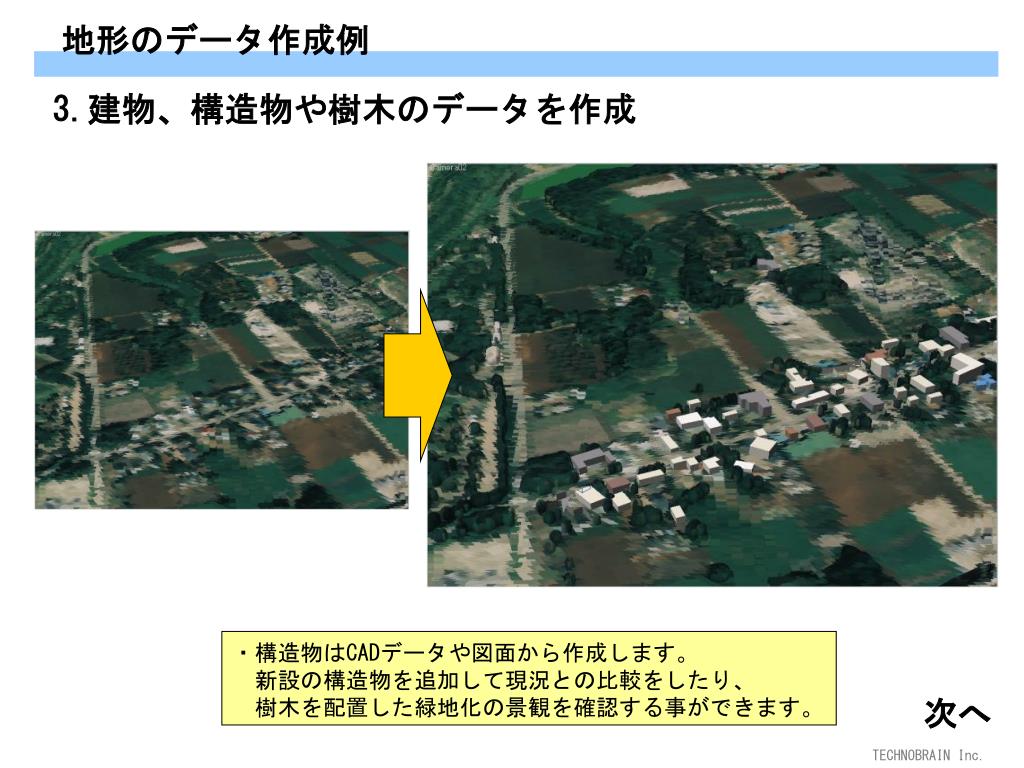

  7. 地形のデータ作成例 3.建物、構造物や樹木のデータを作成 ・構造物はCADデータや図面から作成します。  新設の構造物を追加して現況との比較をしたり、  樹木を配置した緑地化の景観を確認する事ができます。 次へ TECHNOBRAIN Inc.

  8. 写真合成データ作成例 ●写真合成は以下のような手順で行います 1.必要な部分(新設の構造物など)のみ3Dデータ作成 2.現況の写真に合わせてカメラを設定し、画像を作成  3.写真と作成した画像の位置関係を確認して画像を修正  次へ TECHNOBRAIN Inc.

  9. 現況 合成 改築予定のビルのみ3Dで作成 樹木や標識がビルの手前に見えるように修正 写真合成データ作成例 ・現況の写真と比較できるため、完成イメージが解りやすくなります 次へ TECHNOBRAIN Inc.

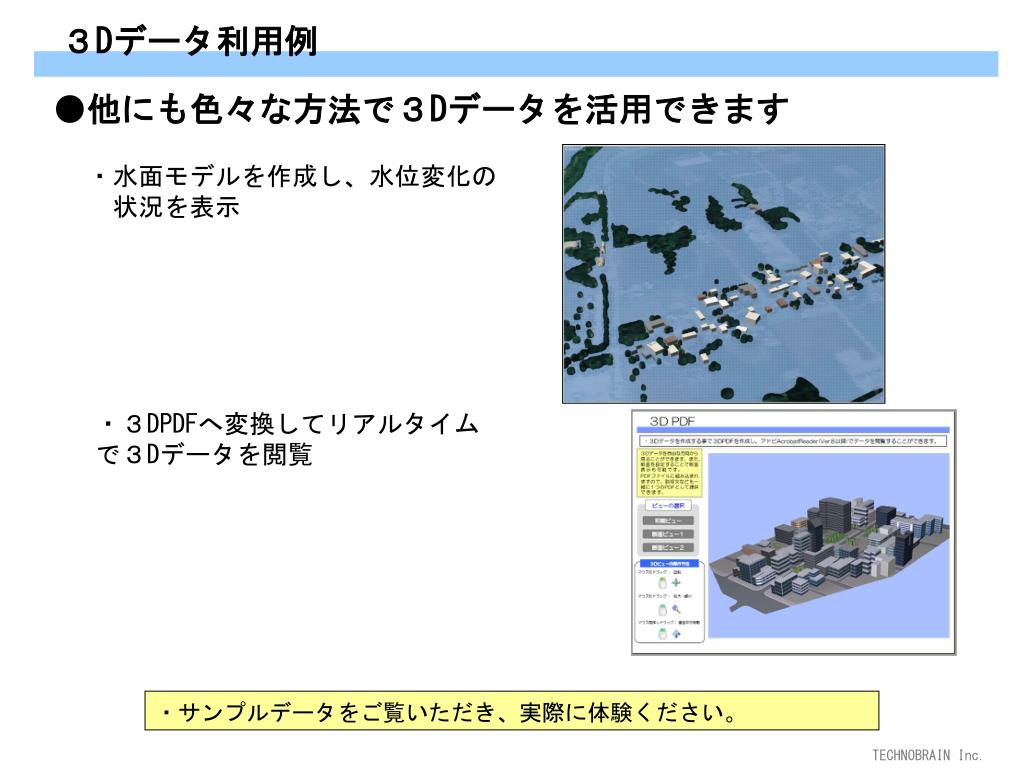

  10. 3Dデータ利用例 ●他にも色々な方法で3Dデータを活用できます ・水面モデルを作成し、水位変化の  状況を表示 ・3DPDFへ変換してリアルタイム で3Dデータを閲覧 ・サンプルデータをご覧いただき、実際に体験ください。 TECHNOBRAIN Inc.
