移动视频交互系统（VIS） -产品介绍深圳市融创天下科技股份有限公司 2012年11月06日 TEMOBI – 锐意进取成就行业先锋！版本 V 1.9_20121106

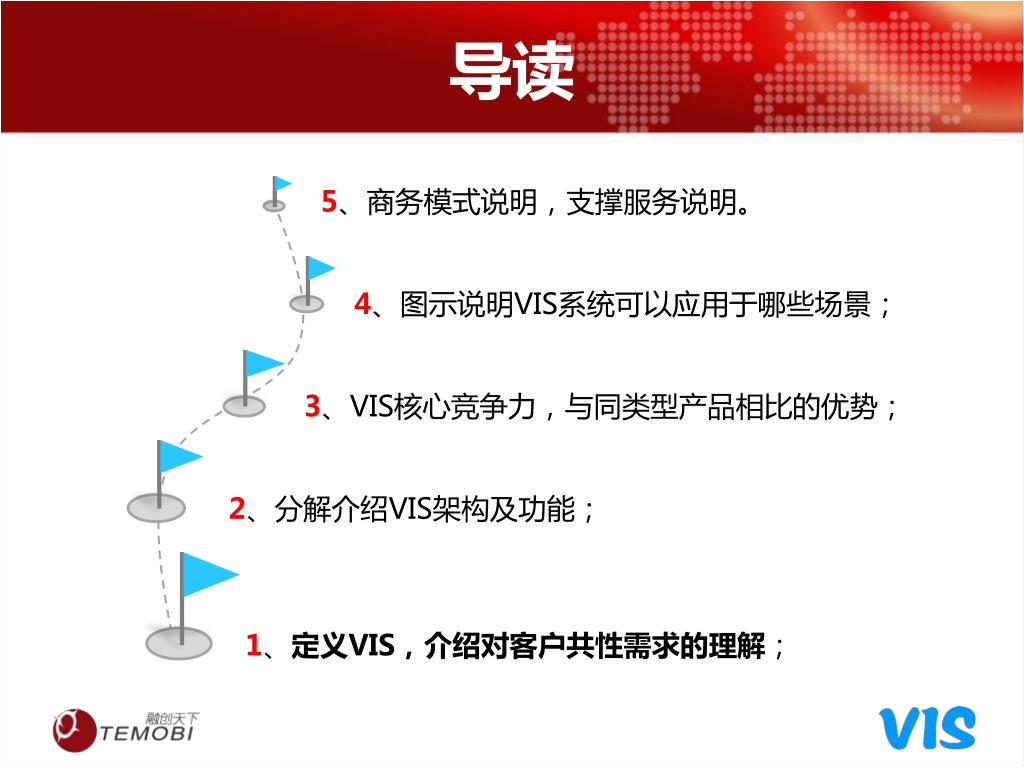

导读 5、商务模式说明，支撑服务说明。 4、图示说明VIS系统可以应用于哪些场景； 3、VIS核心竞争力，与同类型产品相比的优势； 2、分解介绍VIS架构及功能； 1、定义VIS，介绍对客户共性需求的理解；

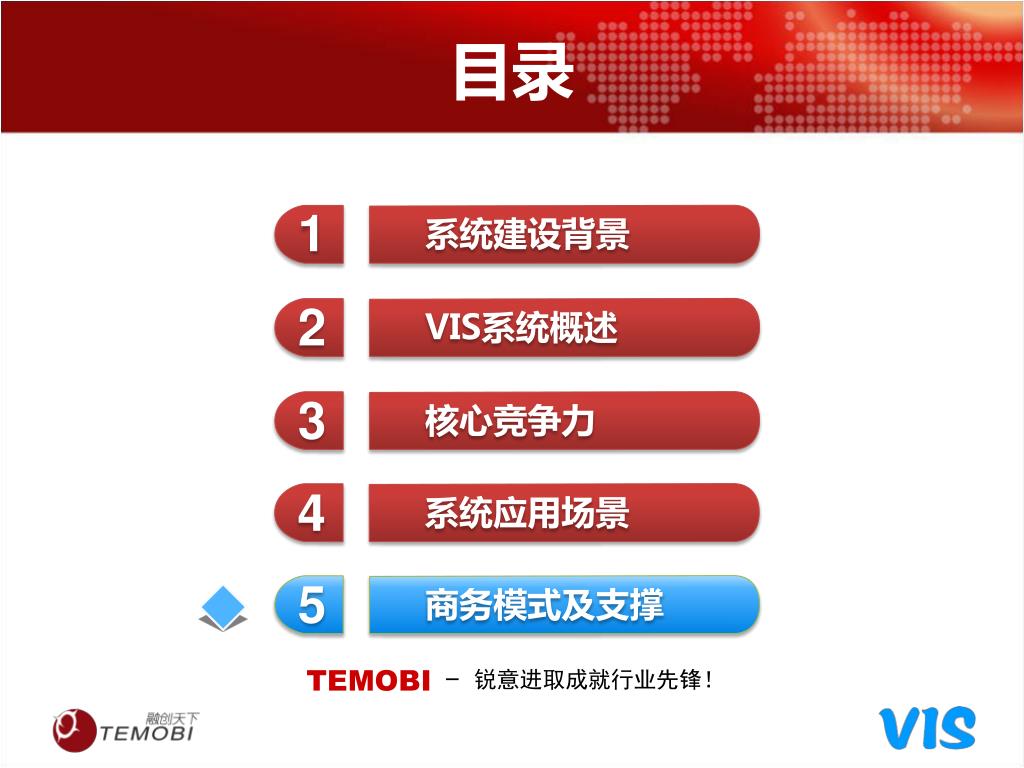

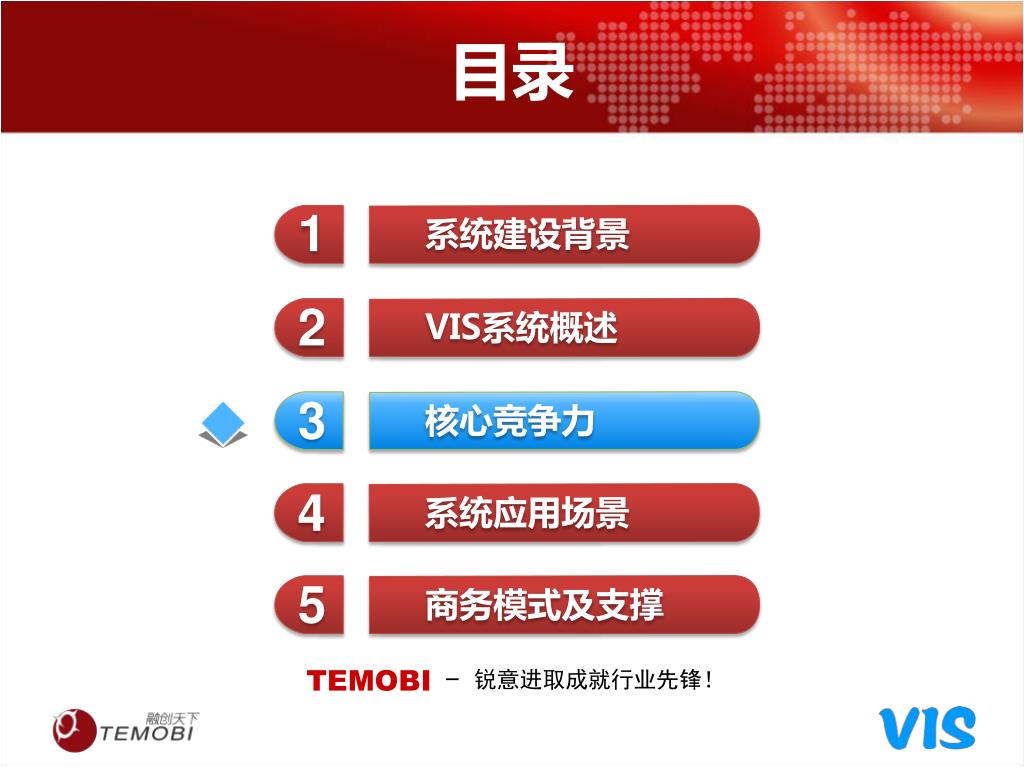

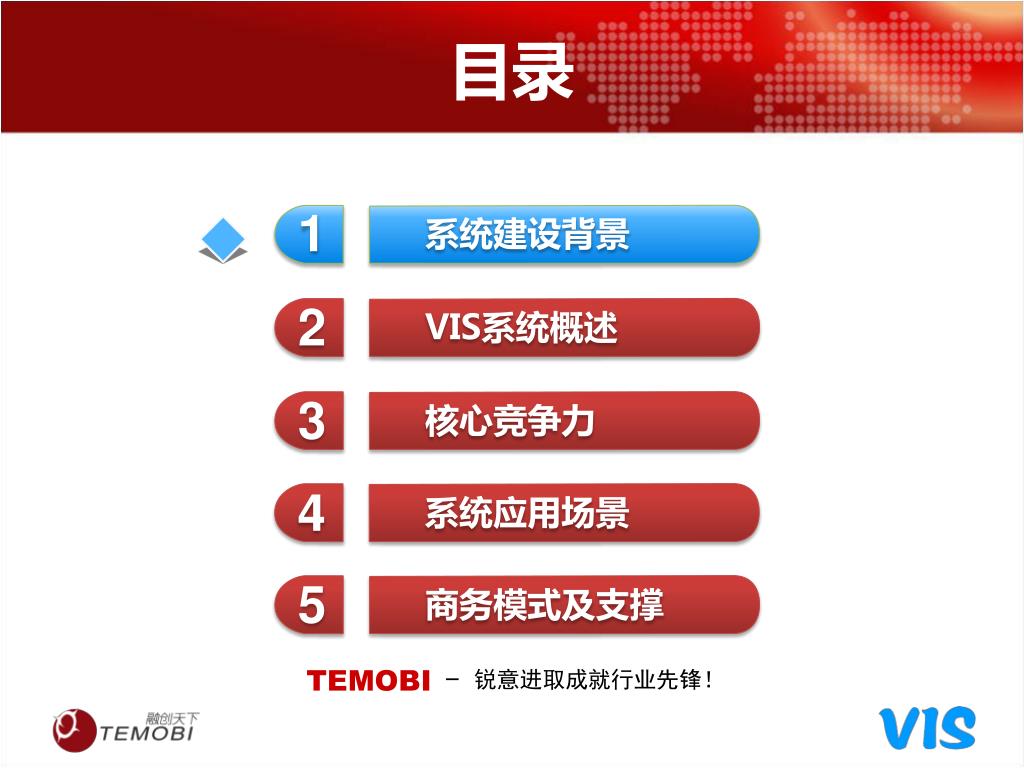

目录 TEMOBI - 锐意进取成就行业先锋！ 1 系统建设背景 2 VIS系统概述 3 核心竞争力 4 系统应用场景 5 商务模式及支撑

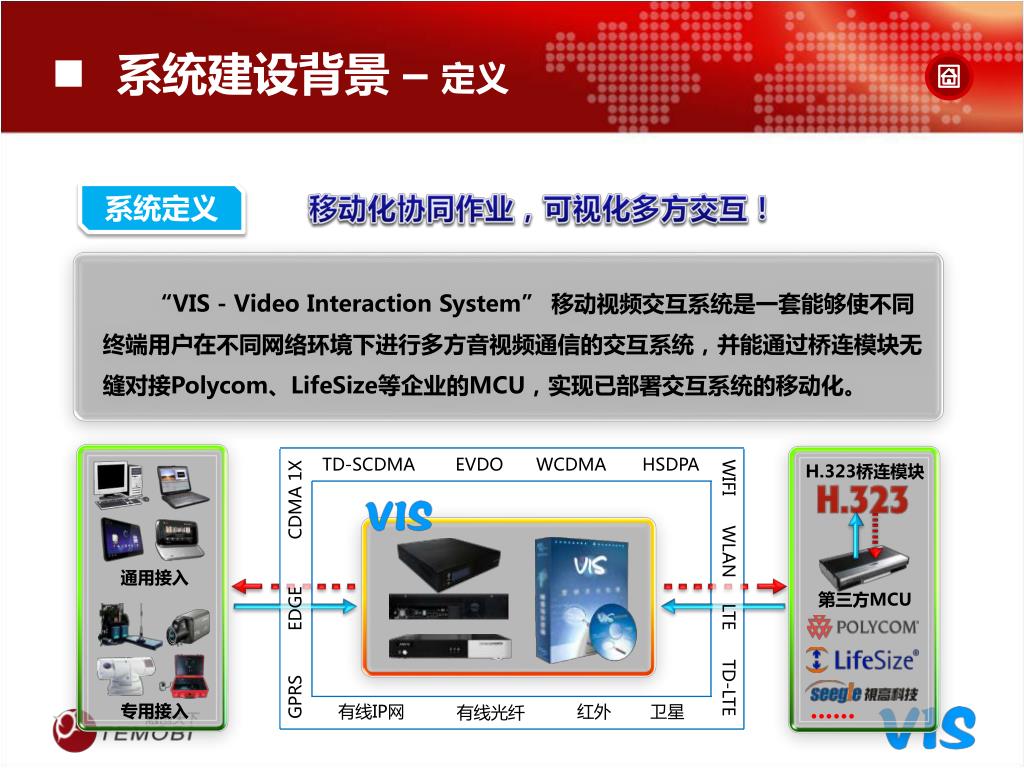

系统建设背景 – 定义 移动化协同作业，可视化多方交互！系统定义 • “VIS - Video Interaction System” 移动视频交互系统是一套能够使不同 • 终端用户在不同网络环境下进行多方音视频通信的交互系统，并能通过桥连模块无 • 缝对接Polycom、LifeSize等企业的MCU，实现已部署交互系统的移动化。 TD-SCDMA EVDO WCDMA HSDPA H.323桥连模块 WIFI CDMA 1X WLAN 通用接入第三方MCU EDGE LTE TD-LTE GPRS 专用接入有线IP网红外卫星有线光纤 ······

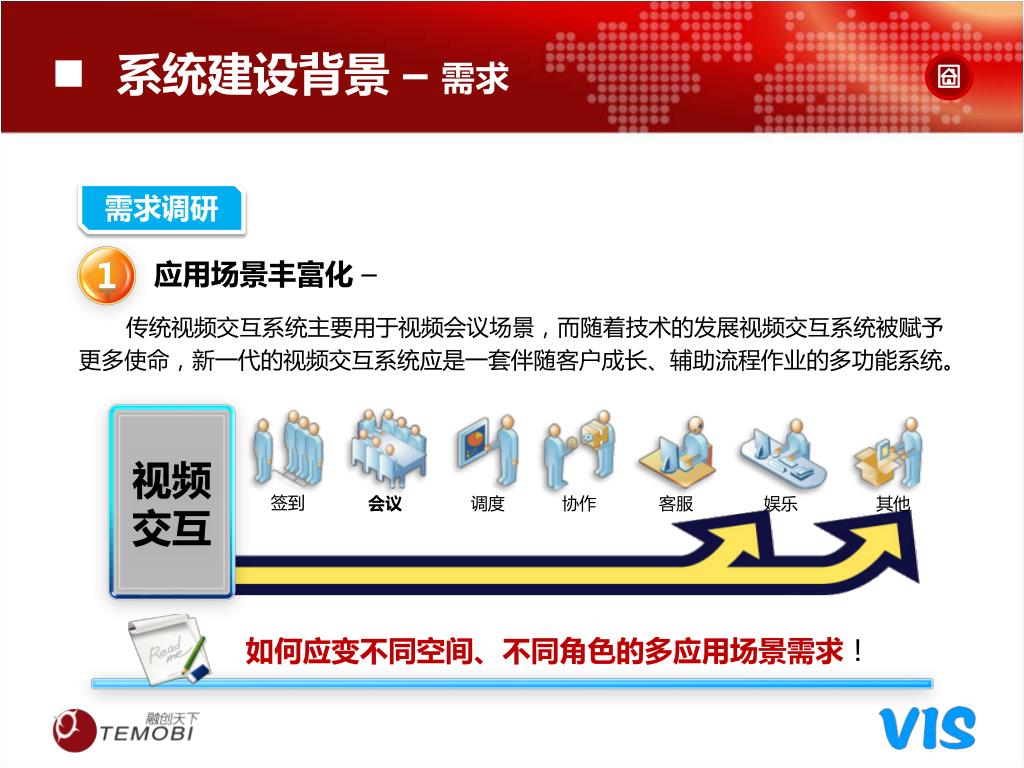

系统建设背景 – 需求 应用场景丰富化 – 传统视频交互系统主要用于视频会议场景，而随着技术的发展视频交互系统被赋予更多使命，新一代的视频交互系统应是一套伴随客户成长、辅助流程作业的多功能系统。如何应变不同空间、不同角色的多应用场景需求！需求调研 1 • 视频 • 交互签到调度协作客服会议娱乐其他

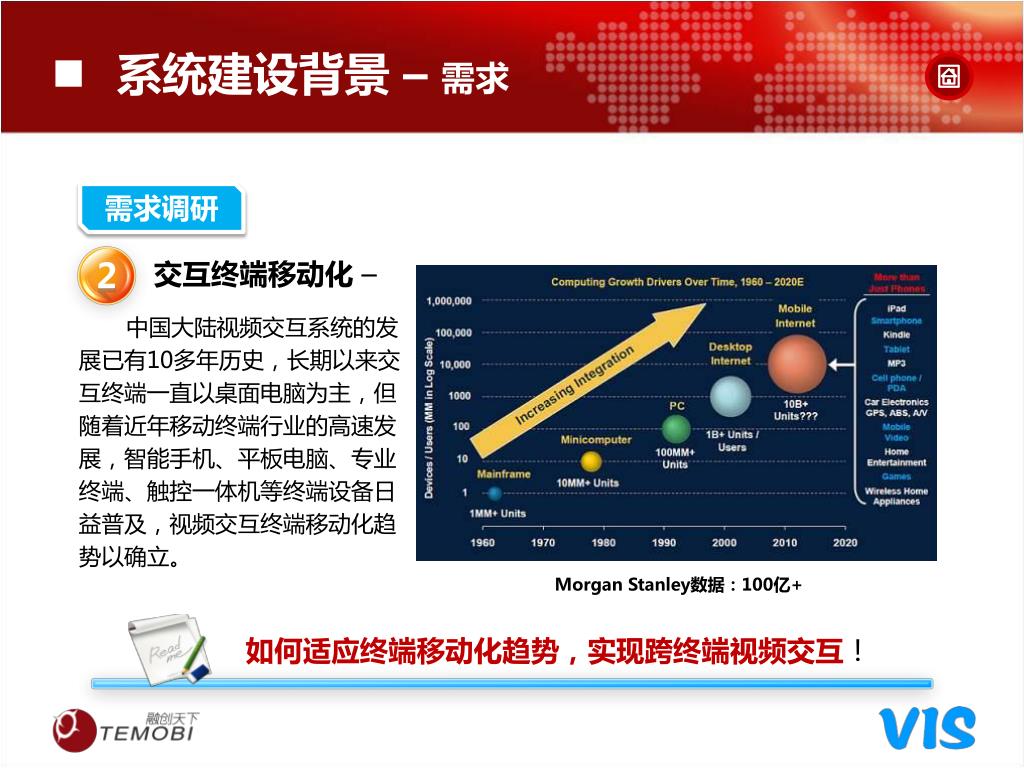

系统建设背景 – 需求 交互终端移动化 – 中国大陆视频交互系统的发展已有10多年历史，长期以来交互终端一直以桌面电脑为主，但随着近年移动终端行业的高速发展，智能手机、平板电脑、专业终端、触控一体机等终端设备日益普及，视频交互终端移动化趋势以确立。如何适应终端移动化趋势，实现跨终端视频交互！需求调研 2 Morgan Stanley数据：100亿+

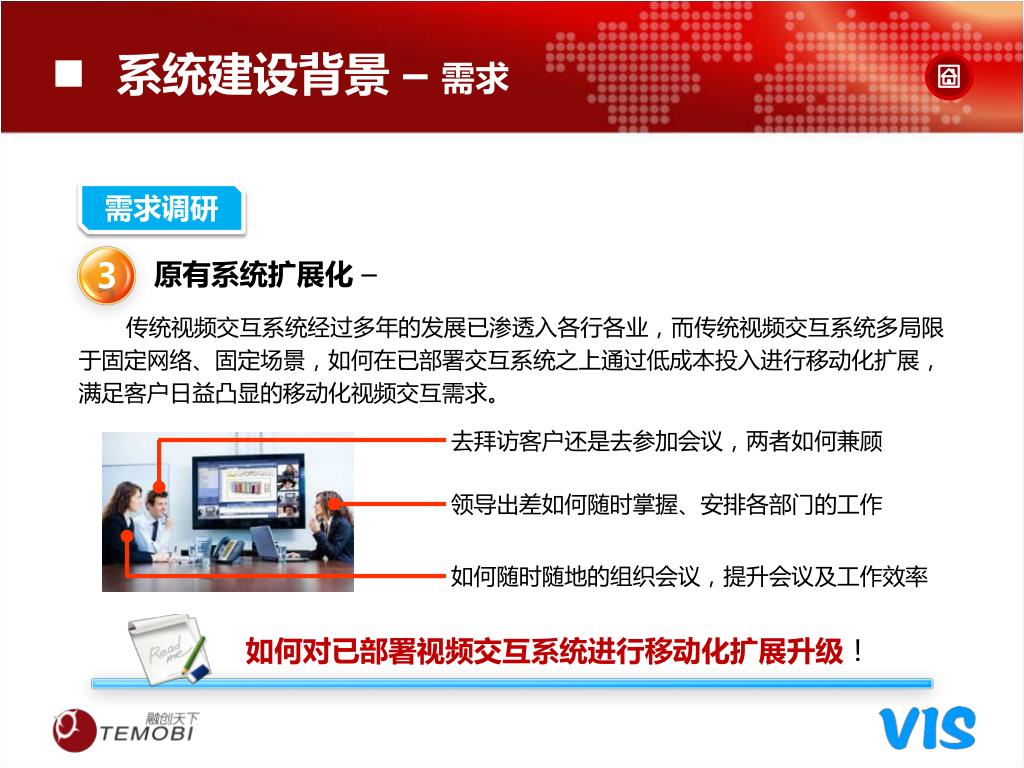

系统建设背景 – 需求 原有系统扩展化 – 传统视频交互系统经过多年的发展已渗透入各行各业，而传统视频交互系统多局限于固定网络、固定场景，如何在已部署交互系统之上通过低成本投入进行移动化扩展，满足客户日益凸显的移动化视频交互需求。如何对已部署视频交互系统进行移动化扩展升级！需求调研 3 去拜访客户还是去参加会议，两者如何兼顾领导出差如何随时掌握、安排各部门的工作如何随时随地的组织会议，提升会议及工作效率

系统建设背景 – 需求 交互质量高清化 – 现主流视频交互系统分为标清及高清两类规格，这两类规格已能满足未来数年内客户对视频交互画面的要求。如何在移动网络环境下享受高清视频交互服务！需求调研 4

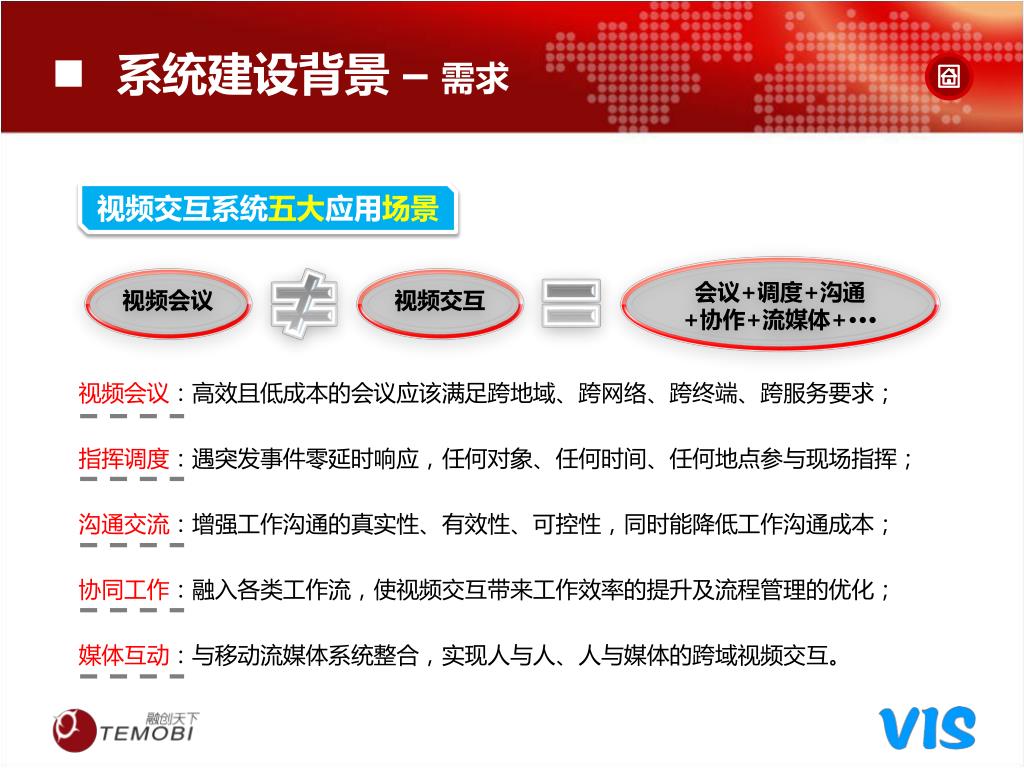

系统建设背景 – 需求 视频会议：高效且低成本的会议应该满足跨地域、跨网络、跨终端、跨服务要求；指挥调度：遇突发事件零延时响应，任何对象、任何时间、任何地点参与现场指挥；沟通交流：增强工作沟通的真实性、有效性、可控性，同时能降低工作沟通成本；协同工作：融入各类工作流，使视频交互带来工作效率的提升及流程管理的优化；媒体互动：与移动流媒体系统整合，实现人与人、人与媒体的跨域视频交互。视频交互系统五大应用场景会议+调度+沟通 +协作+流媒体+··· 视频会议视频交互

系统建设背景 – 需求 应用场景丰富化交互终端移动化交互质量高清化知你所需，为你分忧借助融创在移动视频领域优势技术移动视频交互系统VIS 需求为纲资源整合融创制造

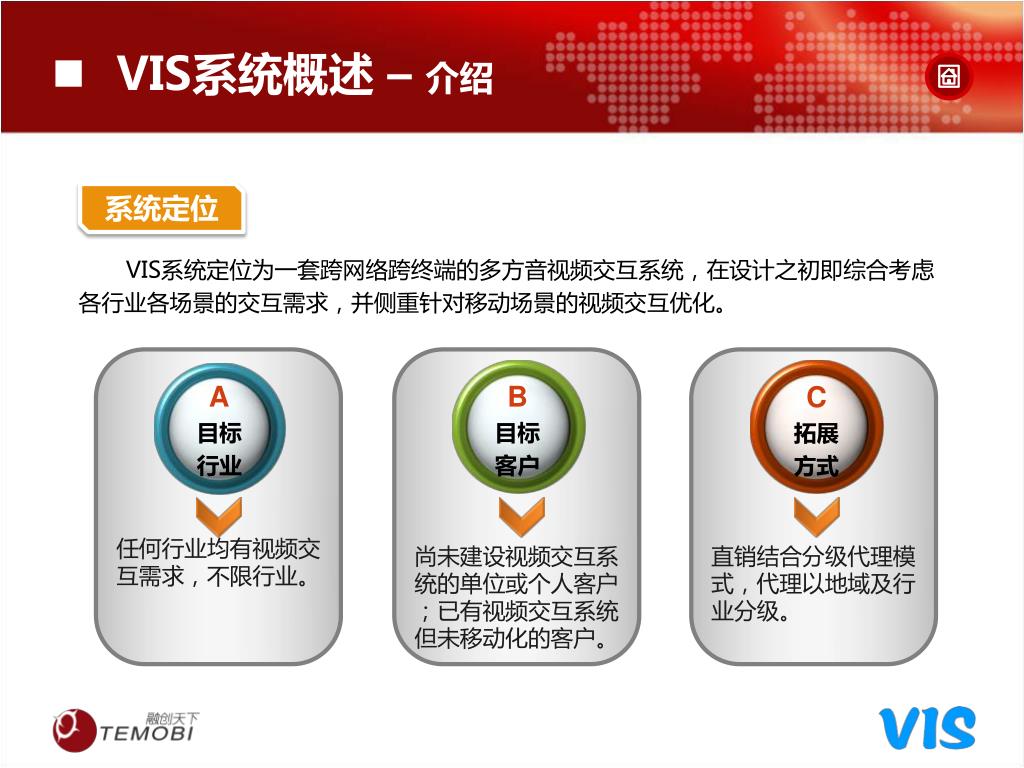

VIS系统概述 – 介绍 VIS系统定位为一套跨网络跨终端的多方音视频交互系统，在设计之初即综合考虑各行业各场景的交互需求，并侧重针对移动场景的视频交互优化。系统定位 A 目标行业 B 目标客户 C 拓展方式任何行业均有视频交互需求，不限行业。尚未建设视频交互系统的单位或个人客户；已有视频交互系统但未移动化的客户。直销结合分级代理模式，代理以地域及行业分级。

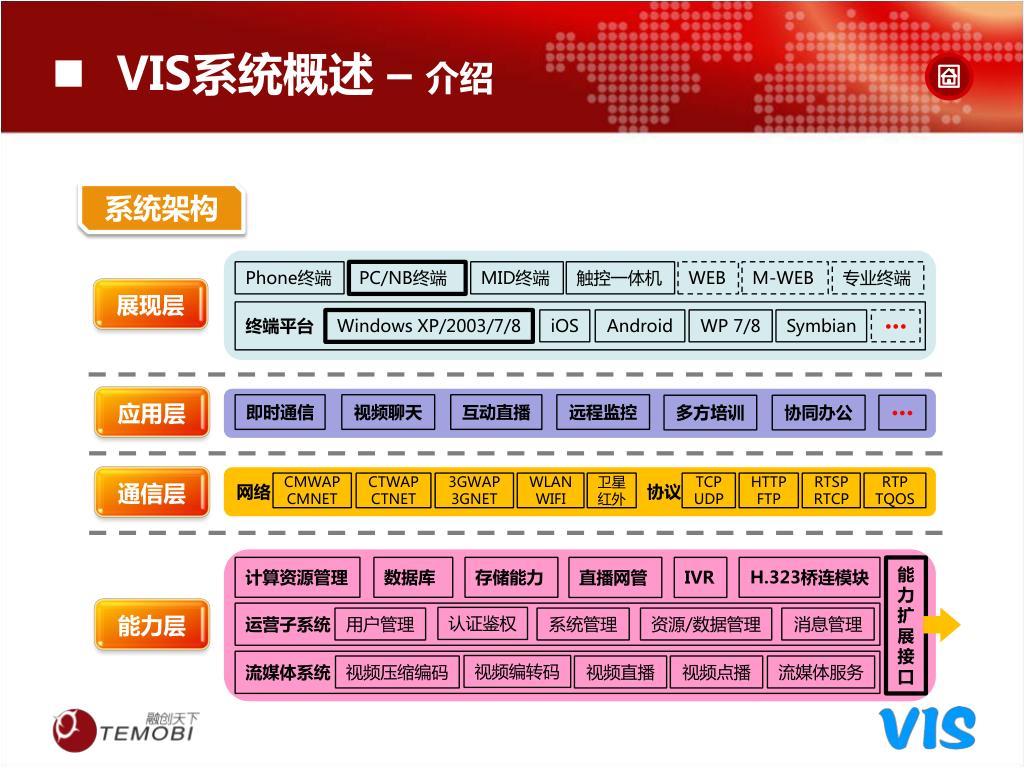

VIS系统概述 – 介绍 系统架构 Phone终端 PC/NB终端 MID终端触控一体机 WEB M-WEB 专业终端展现层终端平台 Windows XP/2003/7/8 iOS Android WP 7/8 Symbian ··· 应用层即时通信视频聊天互动直播远程监控多方培训协同办公 ··· • 网络协议通信层 CMWAP CMNET CTWAP CTNET 3GWAP3GNET WLAN WIFI 卫星红外 RTSP RTCP RTP TQOS TCP UDP HTTP FTP 计算资源管理数据库存储能力 H.323桥连模块能力扩展接口直播网管 IVR 能力层运营子系统认证鉴权用户管理系统管理资源/数据管理消息管理流媒体系统视频编转码视频压缩编码视频直播视频点播流媒体服务

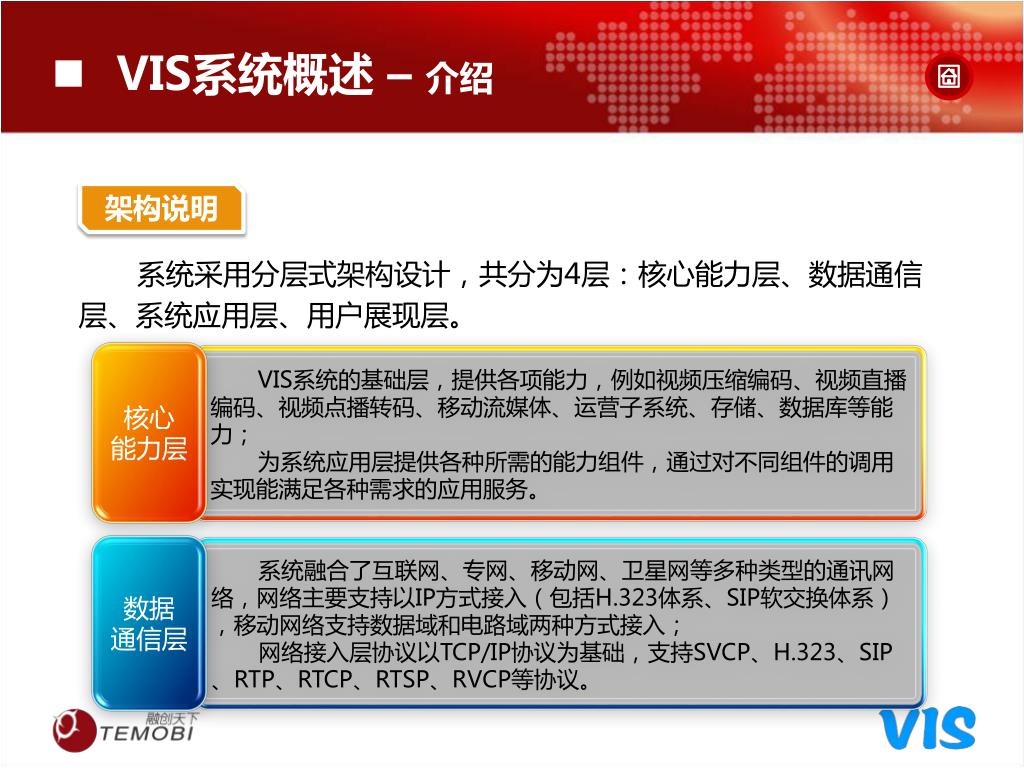

VIS系统概述 – 介绍 系统采用分层式架构设计，共分为4层：核心能力层、数据通信层、系统应用层、用户展现层。架构说明核心能力层 • VIS系统的基础层，提供各项能力，例如视频压缩编码、视频直播编码、视频点播转码、移动流媒体、运营子系统、存储、数据库等能力； • 为系统应用层提供各种所需的能力组件，通过对不同组件的调用实现能满足各种需求的应用服务。数据通信层 • 系统融合了互联网、专网、移动网、卫星网等多种类型的通讯网络，网络主要支持以IP方式接入（包括H.323体系、SIP软交换体系），移动网络支持数据域和电路域两种方式接入； • 网络接入层协议以TCP/IP协议为基础，支持SVCP、H.323、SIP、RTP、RTCP、RTSP、RVCP等协议。

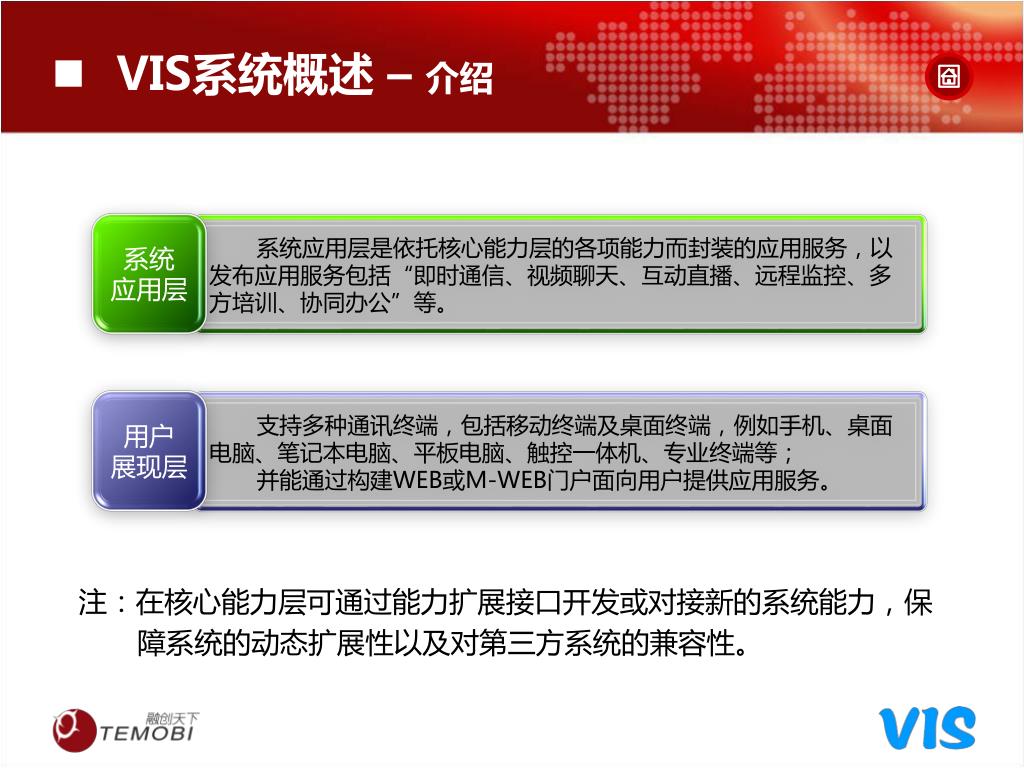

VIS系统概述 – 介绍 注：在核心能力层可通过能力扩展接口开发或对接新的系统能力，保障系统的动态扩展性以及对第三方系统的兼容性。系统应用层 • 系统应用层是依托核心能力层的各项能力而封装的应用服务，以发布应用服务包括“即时通信、视频聊天、互动直播、远程监控、多方培训、协同办公”等。用户展现层 • 支持多种通讯终端，包括移动终端及桌面终端，例如手机、桌面电脑、笔记本电脑、平板电脑、触控一体机、专业终端等； • 并能通过构建WEB或M-WEB门户面向用户提供应用服务。

VIS系统概述 – 介绍 VIS是一套满足客户移动化场景需求的视频交互系统，其功能结构如右图所示：各项功能服务具备可扩展性，并能兼容接入客户已有系统，融入业务流程。功能服务

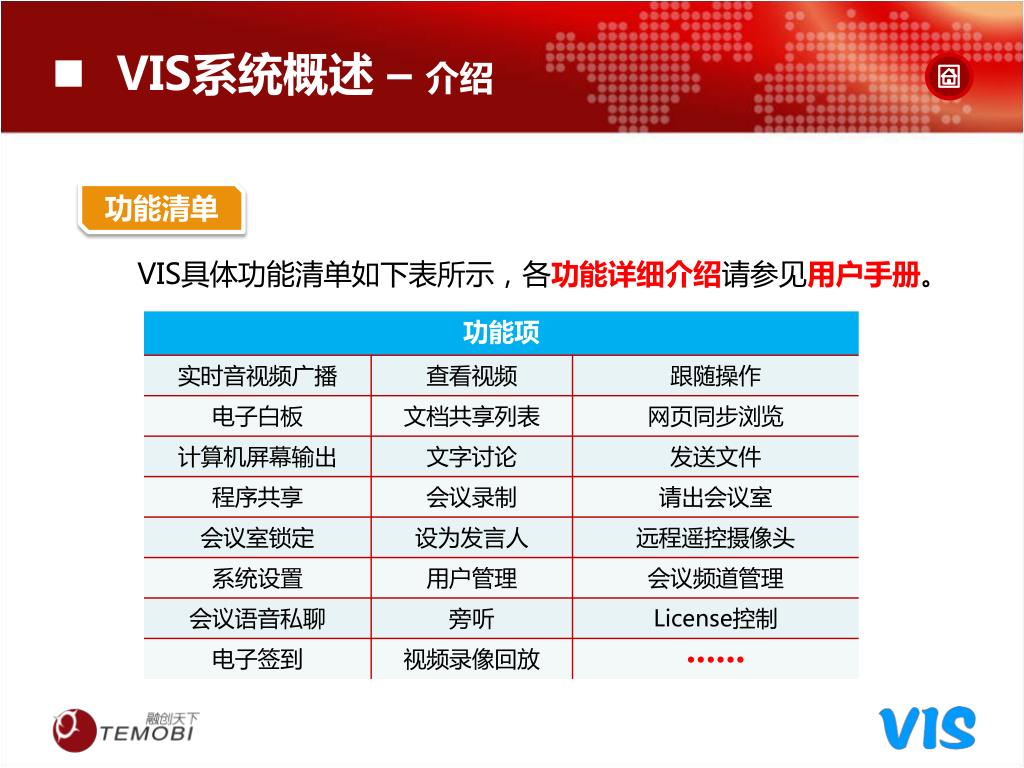

VIS系统概述 – 介绍 VIS具体功能清单如下表所示，各功能详细介绍请参见用户手册。功能清单

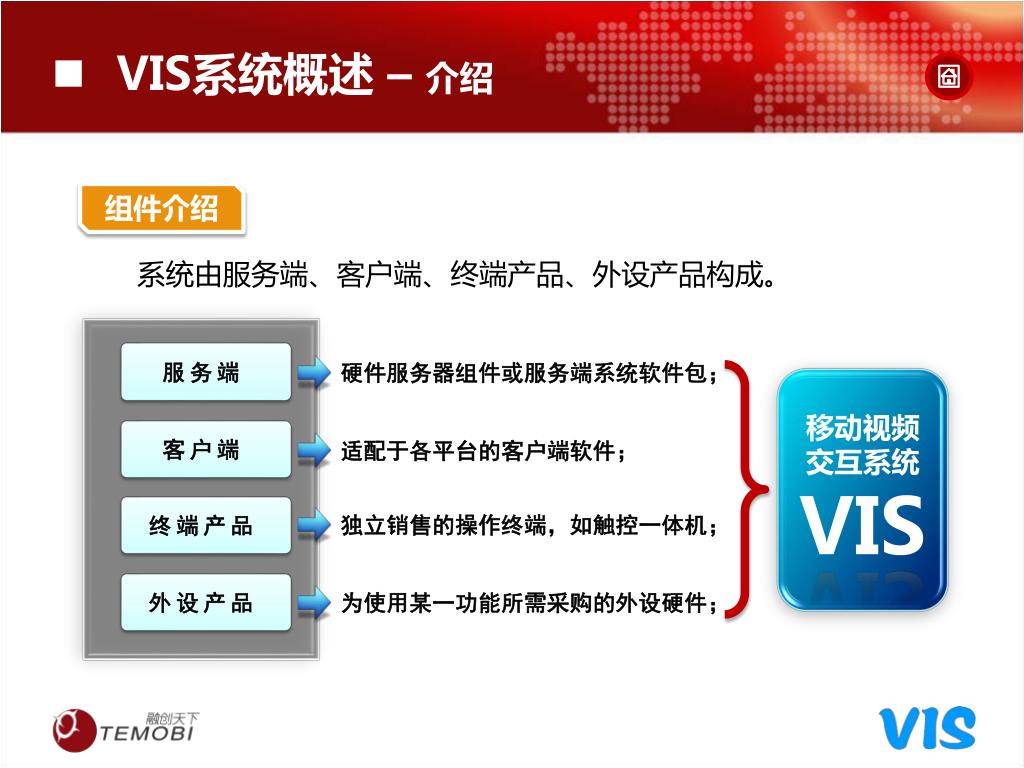

客户端 终端产品外设产品服务端 VIS系统概述 – 介绍系统由服务端、客户端、终端产品、外设产品构成。组件介绍硬件服务器组件或服务端系统软件包；移动视频交互系统VIS 适配于各平台的客户端软件；独立销售的操作终端，如触控一体机；为使用某一功能所需采购的外设硬件；

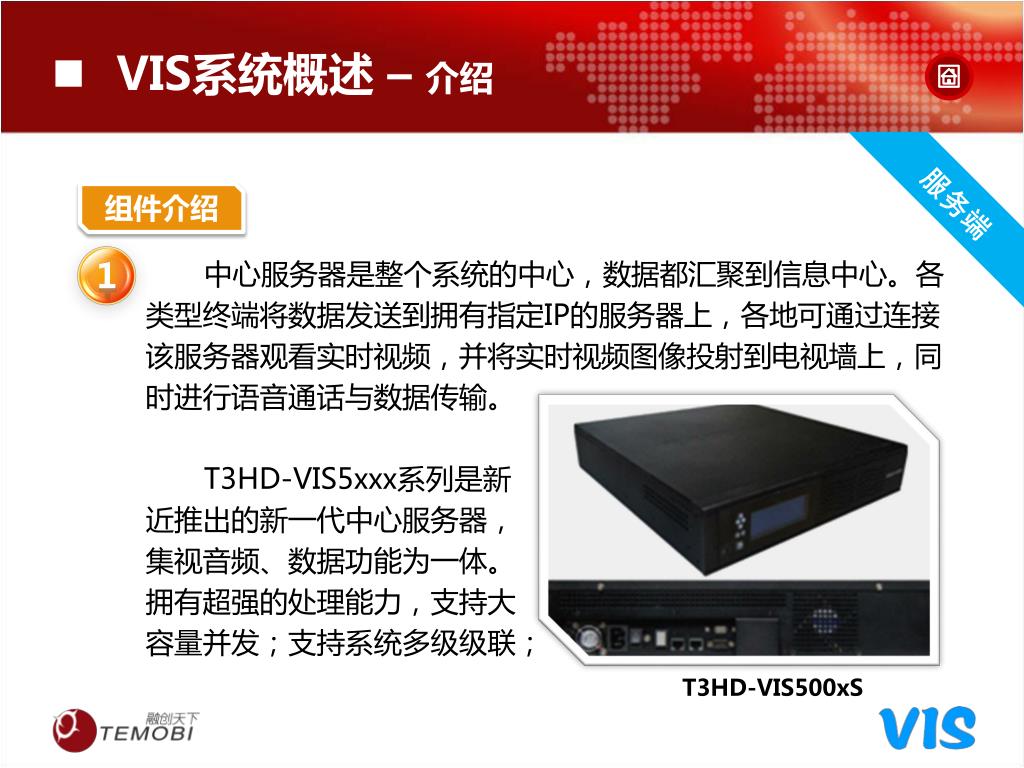

服务端 VIS系统概述 – 介绍中心服务器是整个系统的中心，数据都汇聚到信息中心。各类型终端将数据发送到拥有指定IP的服务器上，各地可通过连接该服务器观看实时视频，并将实时视频图像投射到电视墙上，同时进行语音通话与数据传输。 T3HD-VIS5xxx系列是新近推出的新一代中心服务器，集视音频、数据功能为一体。拥有超强的处理能力，支持大容量并发；支持系统多级级联；组件介绍 1 T3HD-VIS500xS

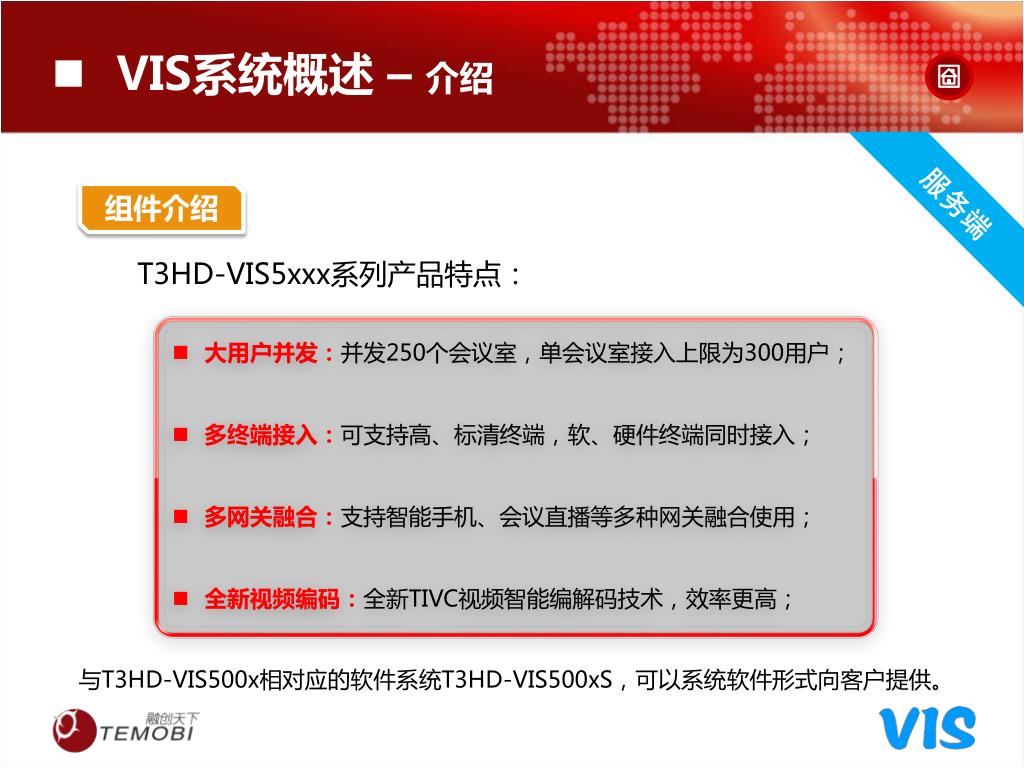

服务端 VIS系统概述 – 介绍 T3HD-VIS5xxx系列产品特点：与T3HD-VIS500x相对应的软件系统T3HD-VIS500xS，可以系统软件形式向客户提供。组件介绍 • 大用户并发：并发250个会议室，单会议室接入上限为300用户； • 多终端接入：可支持高、标清终端，软、硬件终端同时接入； • 多网关融合：支持智能手机、会议直播等多种网关融合使用； • 全新视频编码：全新TIVC视频智能编解码技术，效率更高；

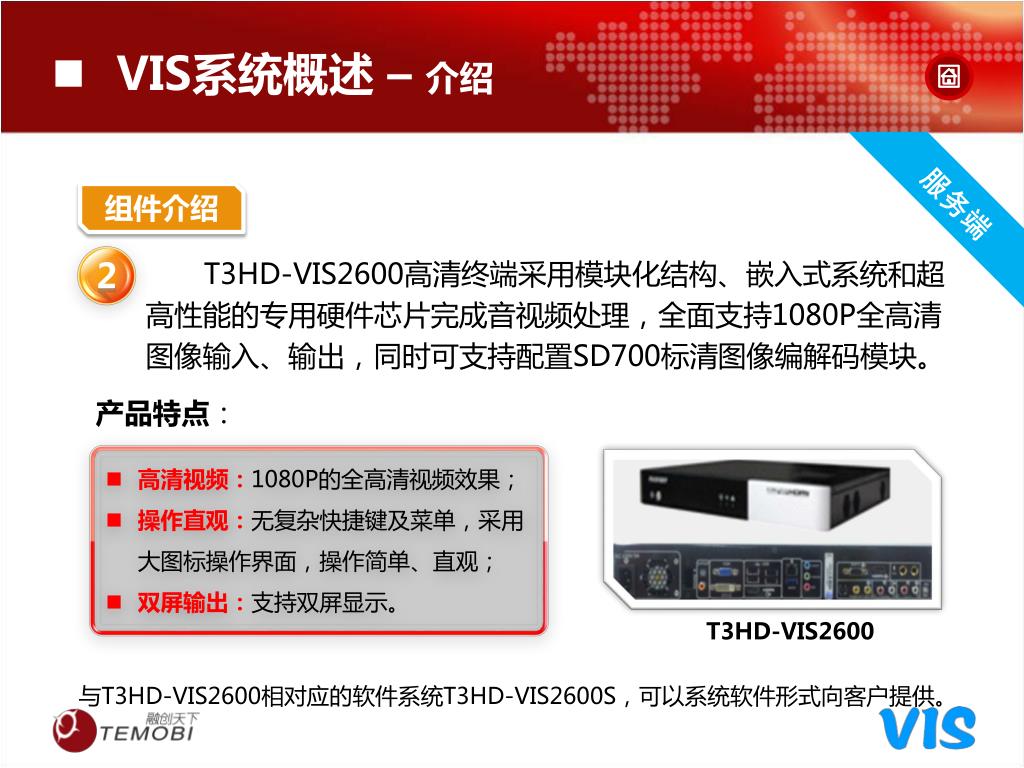

服务端 VIS系统概述 – 介绍 T3HD-VIS2600高清终端采用模块化结构、嵌入式系统和超高性能的专用硬件芯片完成音视频处理，全面支持1080P全高清图像输入、输出，同时可支持配置SD700标清图像编解码模块。产品特点：与T3HD-VIS2600相对应的软件系统T3HD-VIS2600S，可以系统软件形式向客户提供。组件介绍 2 • 高清视频：1080P的全高清视频效果； • 操作直观：无复杂快捷键及菜单，采用大图标操作界面，操作简单、直观； • 双屏输出：支持双屏显示。 T3HD-VIS2600

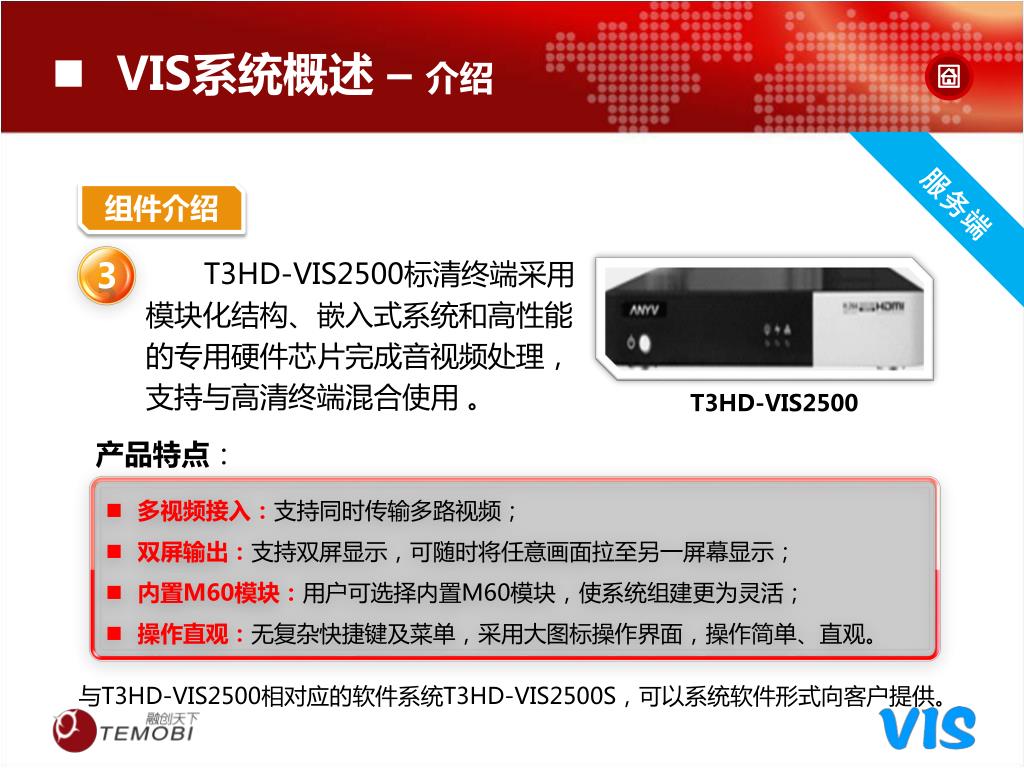

服务端 VIS系统概述 – 介绍 T3HD-VIS2500标清终端采用模块化结构、嵌入式系统和高性能的专用硬件芯片完成音视频处理，支持与高清终端混合使用。产品特点：与T3HD-VIS2500相对应的软件系统T3HD-VIS2500S，可以系统软件形式向客户提供。组件介绍 3 T3HD-VIS2500 • 多视频接入：支持同时传输多路视频； • 双屏输出：支持双屏显示，可随时将任意画面拉至另一屏幕显示； • 内置M60模块：用户可选择内置M60模块，使系统组建更为灵活； • 操作直观：无复杂快捷键及菜单，采用大图标操作界面，操作简单、直观。

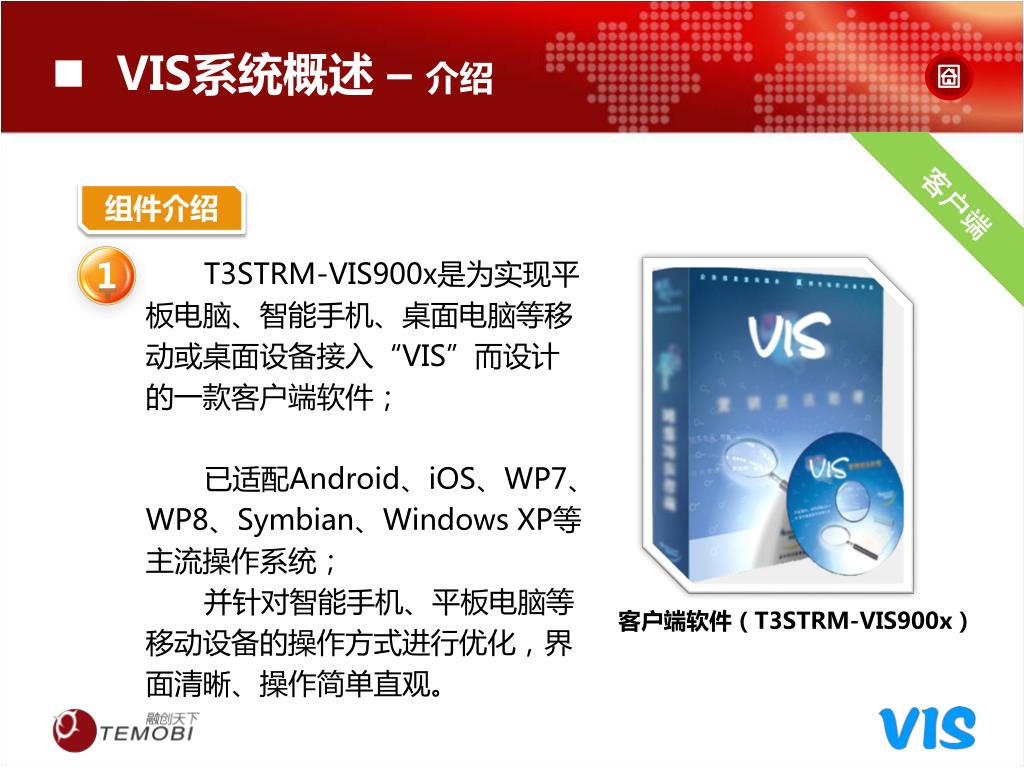

客户端 VIS系统概述 – 介绍 T3STRM-VIS900x是为实现平板电脑、智能手机、桌面电脑等移动或桌面设备接入“VIS”而设计的一款客户端软件；已适配Android、iOS、WP7、 WP8、Symbian、Windows XP等主流操作系统；并针对智能手机、平板电脑等移动设备的操作方式进行优化，界面清晰、操作简单直观。组件介绍 1 客户端软件（T3STRM-VIS900x）

终端产品 VIS系统概述 – 介绍 T3HD-VIS3100是一套适合于临时性、小范围沟通会议的触控一体化终端；采用21.5寸高清液晶显示屏，操作简单方便，便于安装，只要有一根电源线、即可招集小规模会议；可与融创其它产品对接使用，例如移动指挥调度系统等。组件介绍 1 T3HD-VIS3100

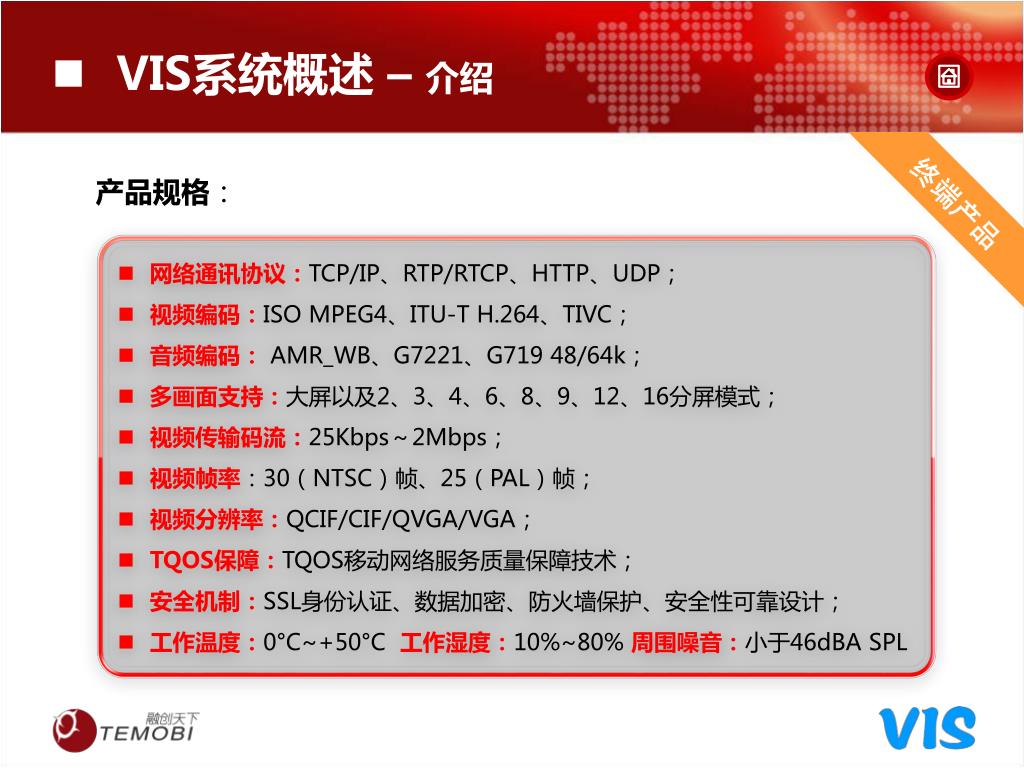

终端产品 VIS系统概述 – 介绍产品规格： • 网络通讯协议：TCP/IP、RTP/RTCP、HTTP、UDP； • 视频编码：ISO MPEG4、ITU-T H.264、TIVC； • 音频编码： AMR_WB、G7221、G719 48/64k； • 多画面支持：大屏以及2、3、4、6、8、9、12、16分屏模式； • 视频传输码流：25Kbps～2Mbps； • 视频帧率：30（NTSC）帧、25（PAL）帧； • 视频分辨率：QCIF/CIF/QVGA/VGA； • TQOS保障：TQOS移动网络服务质量保障技术； • 安全机制：SSL身份认证、数据加密、防火墙保护、安全性可靠设计； • 工作温度：0°C~+50°C 工作湿度：10%~80%周围噪音：小于46dBA SPL

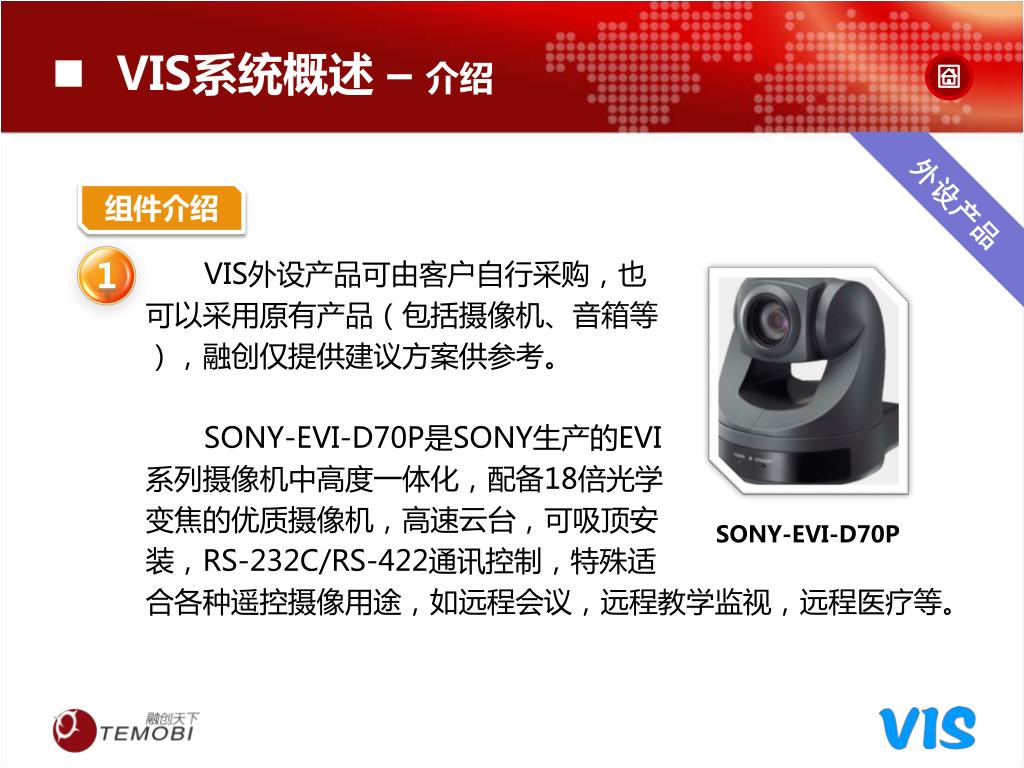

外设产品 VIS系统概述 – 介绍 VIS外设产品可由客户自行采购，也可以采用原有产品（包括摄像机、音箱等），融创仅提供建议方案供参考。 SONY-EVI-D70P是SONY生产的EVI 系列摄像机中高度一体化，配备18倍光学变焦的优质摄像机，高速云台，可吸顶安装，RS-232C/RS-422通讯控制，特殊适合各种遥控摄像用途，如远程会议，远程教学监视，远程医疗等。组件介绍 1 SONY-EVI-D70P

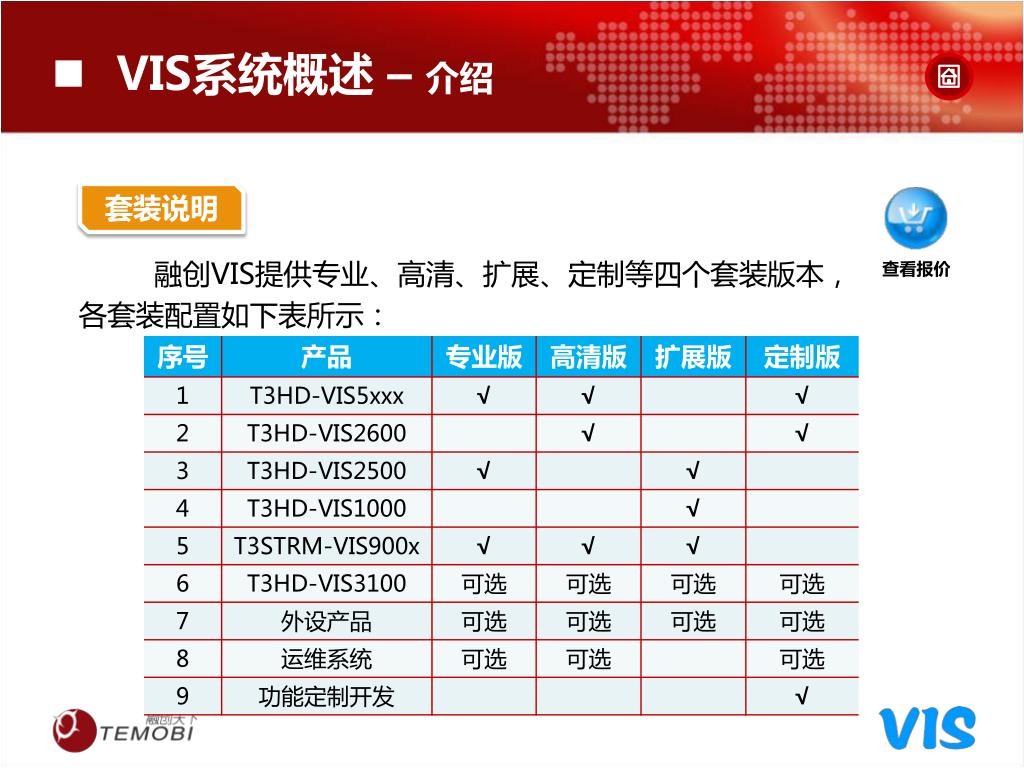

VIS系统概述 – 介绍 融创VIS提供专业、高清、扩展、定制等四个套装版本，各套装配置如下表所示：套装说明查看报价

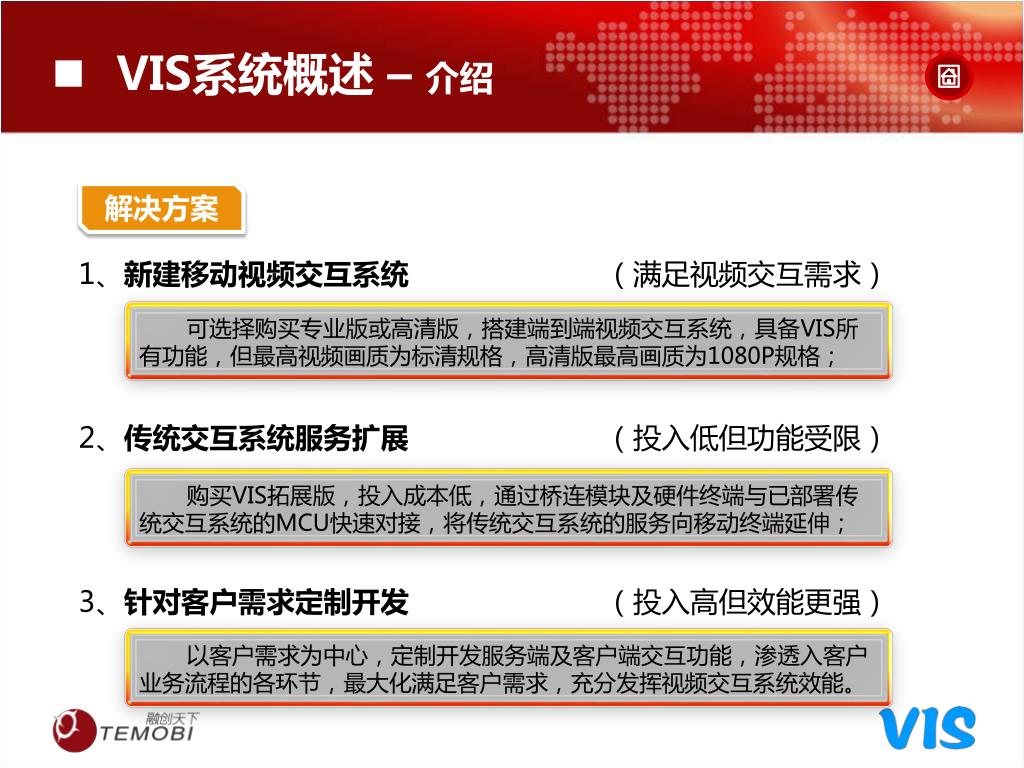

VIS系统概述 – 介绍 1、新建移动视频交互系统（满足视频交互需求） 2、传统交互系统服务扩展（投入低但功能受限） 3、针对客户需求定制开发（投入高但效能更强）解决方案 • 可选择购买专业版或高清版，搭建端到端视频交互系统，具备VIS所有功能，但最高视频画质为标清规格，高清版最高画质为1080P规格； • 购买VIS拓展版，投入成本低，通过桥连模块及硬件终端与已部署传统交互系统的MCU快速对接，将传统交互系统的服务向移动终端延伸； • 以客户需求为中心，定制开发服务端及客户端交互功能，渗透入客户业务流程的各环节，最大化满足客户需求，充分发挥视频交互系统效能。

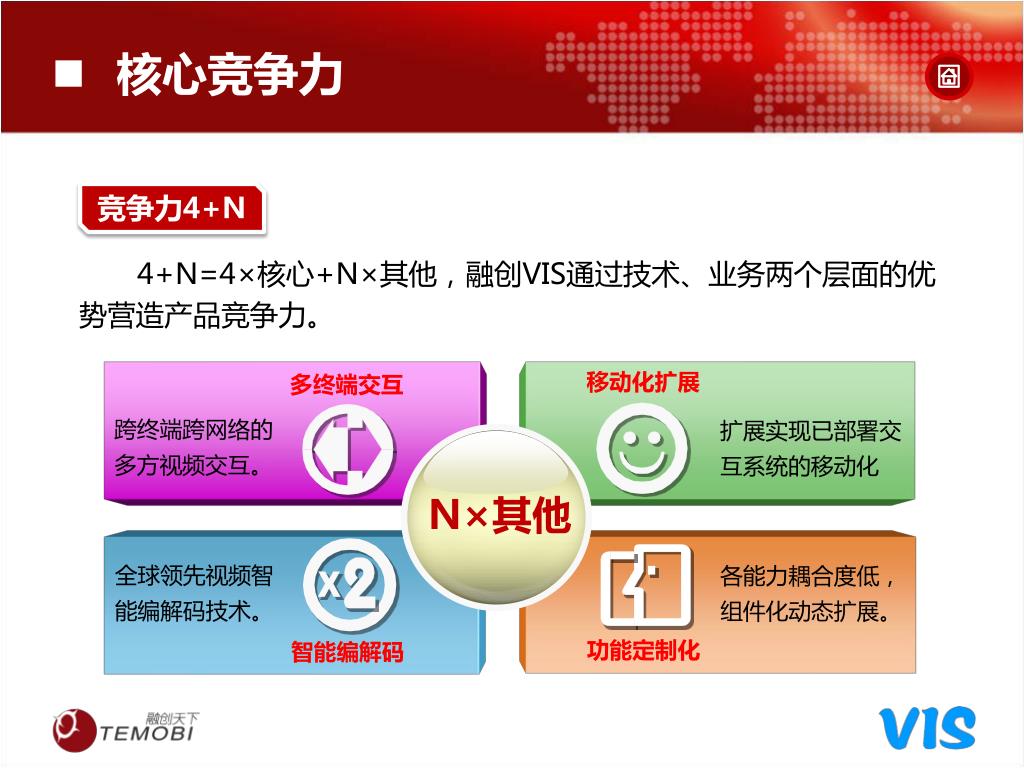

核心竞争力 4+N=4×核心+N×其他，融创VIS通过技术、业务两个层面的优势营造产品竞争力。竞争力4+N 移动化扩展多终端交互跨终端跨网络的多方视频交互。扩展实现已部署交互系统的移动化 N×其他全球领先视频智能编解码技术。各能力耦合度低，组件化动态扩展。功能定制化智能编解码

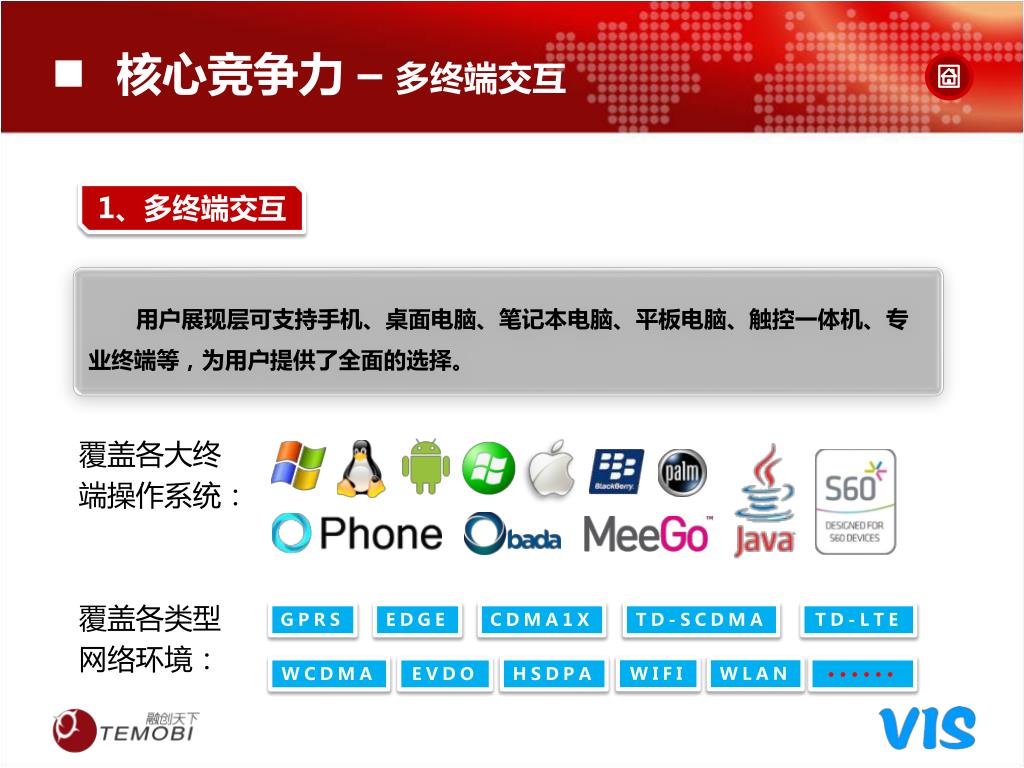

核心竞争力 – 多终端交互 覆盖各大终端操作系统：覆盖各类型网络环境： 1、多终端交互 • 用户展现层可支持手机、桌面电脑、笔记本电脑、平板电脑、触控一体机、专业终端等，为用户提供了全面的选择。 GPRS EDGE CDMA1X TD-SCDMA TD-LTE WIFI WLAN WCDMA EVDO HSDPA ······

核心竞争力 – 跨平台服务 通过H.323桥连模块可使融创VIS无缝对接Polycom、LifeSize、视高、星澜等厂家的MCU，满足客户对已部署交互系统进行移动化扩展的业务需求。 2、移动化扩展桥连 ······

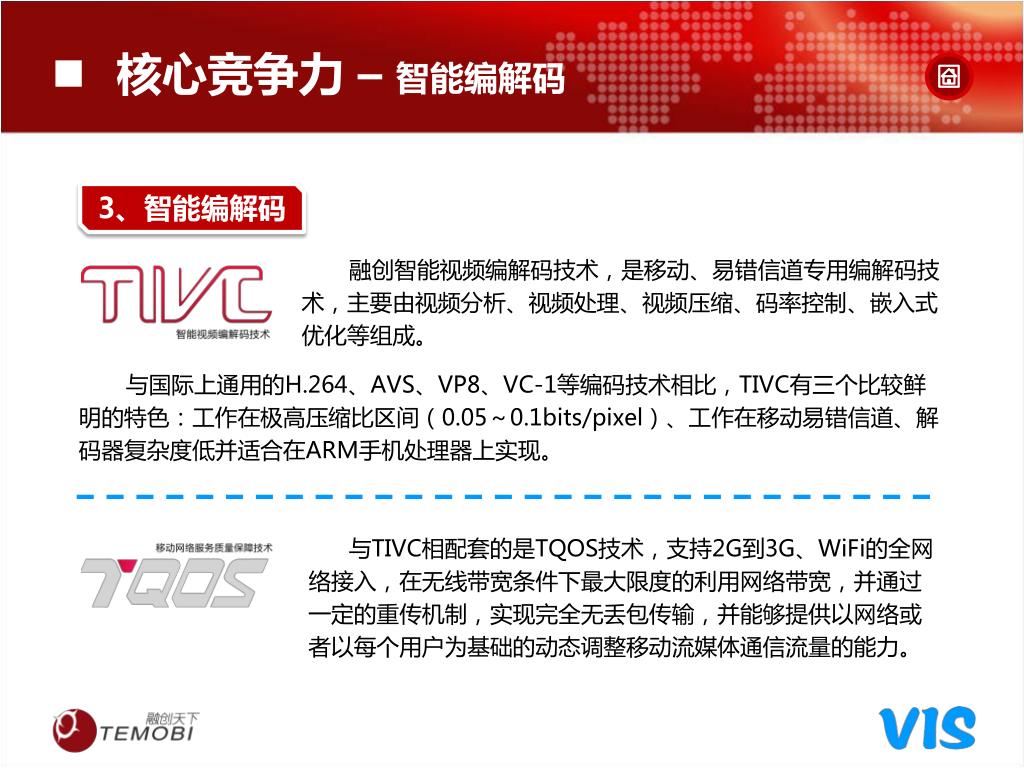

核心竞争力 – 智能编解码 融创智能视频编解码技术，是移动、易错信道专用编解码技术，主要由视频分析、视频处理、视频压缩、码率控制、嵌入式优化等组成。与国际上通用的H.264、AVS、VP8、VC-1等编码技术相比，TIVC有三个比较鲜明的特色：工作在极高压缩比区间（0.05～0.1bits/pixel）、工作在移动易错信道、解码器复杂度低并适合在ARM手机处理器上实现。与TIVC相配套的是TQOS技术，支持2G到3G、WiFi的全网络接入，在无线带宽条件下最大限度的利用网络带宽，并通过一定的重传机制，实现完全无丢包传输，并能够提供以网络或者以每个用户为基础的动态调整移动流媒体通信流量的能力。 3、智能编解码

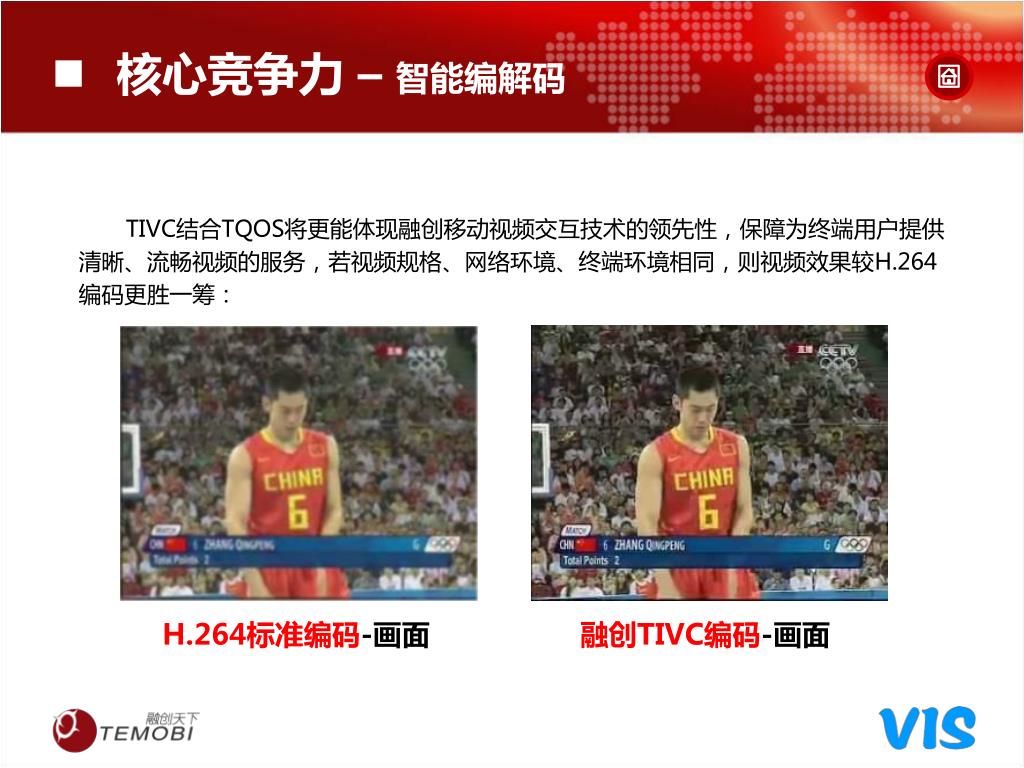

核心竞争力 – 智能编解码 TIVC结合TQOS将更能体现融创移动视频交互技术的领先性，保障为终端用户提供清晰、流畅视频的服务，若视频规格、网络环境、终端环境相同，则视频效果较H.264编码更胜一筹： H.264标准编码-画面融创TIVC编码-画面

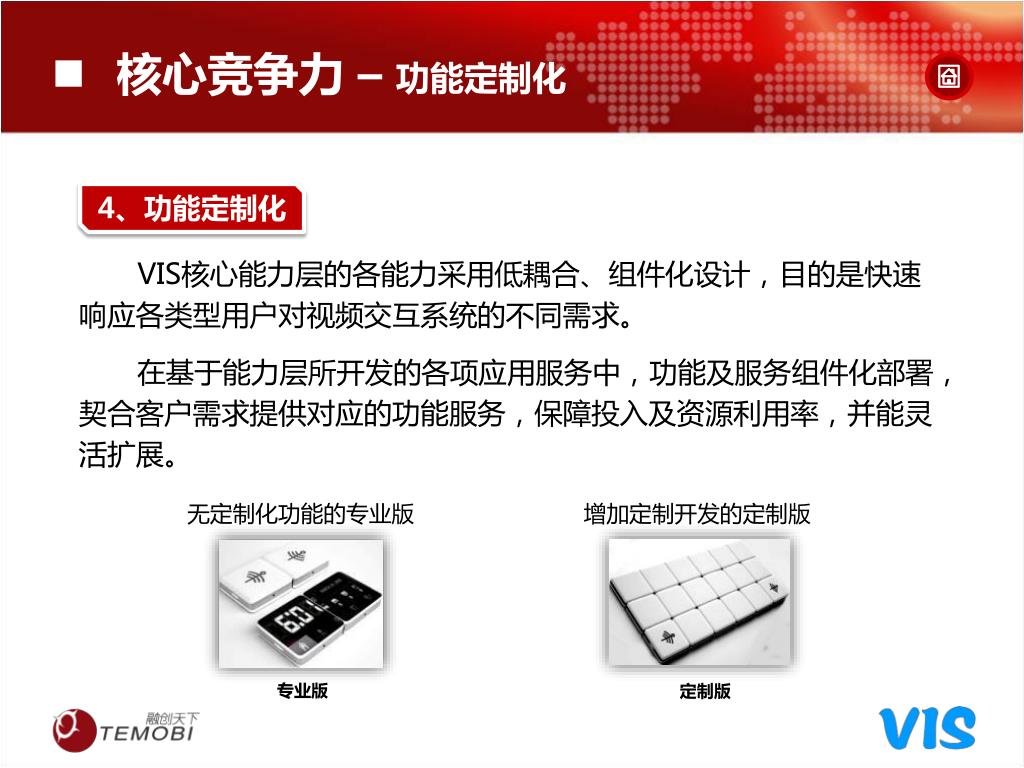

核心竞争力 – 功能定制化 VIS核心能力层的各能力采用低耦合、组件化设计，目的是快速响应各类型用户对视频交互系统的不同需求。在基于能力层所开发的各项应用服务中，功能及服务组件化部署，契合客户需求提供对应的功能服务，保障投入及资源利用率，并能灵活扩展。无定制化功能的专业版增加定制开发的定制版 4、功能定制化专业版定制版

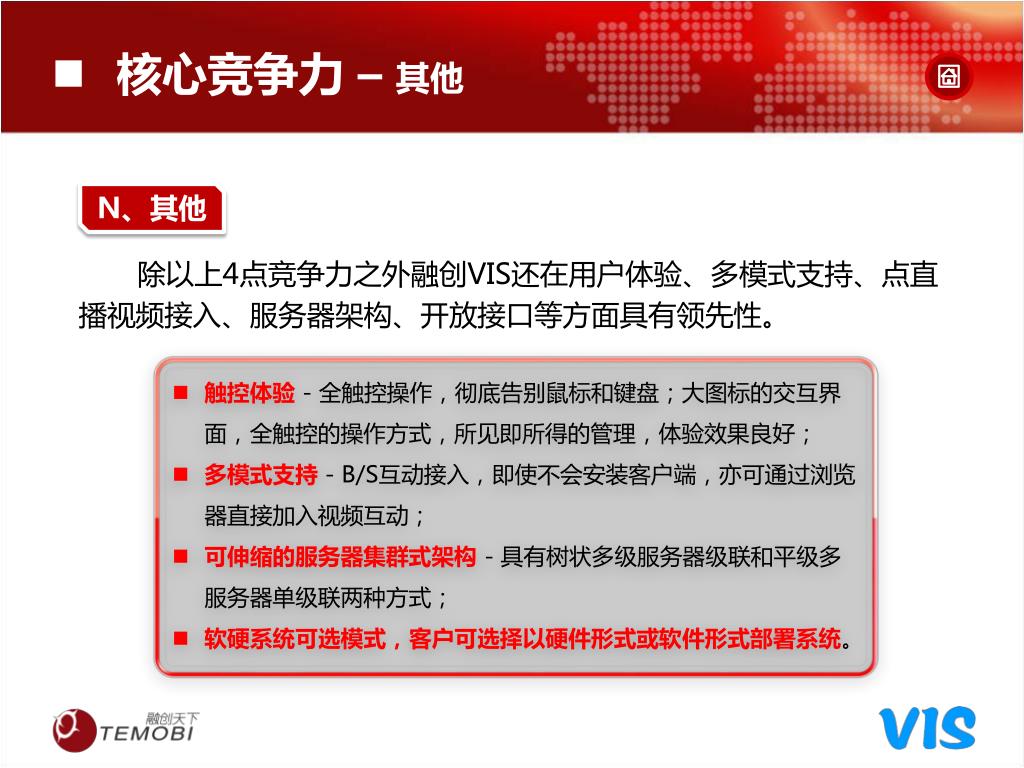

核心竞争力 – 其他 除以上4点竞争力之外融创VIS还在用户体验、多模式支持、点直播视频接入、服务器架构、开放接口等方面具有领先性。 N、其他 • 触控体验 - 全触控操作，彻底告别鼠标和键盘；大图标的交互界面，全触控的操作方式，所见即所得的管理，体验效果良好； • 多模式支持 - B/S互动接入，即使不会安装客户端，亦可通过浏览器直接加入视频互动； • 可伸缩的服务器集群式架构 - 具有树状多级服务器级联和平级多服务器单级联两种方式； • 软硬系统可选模式，客户可选择以硬件形式或软件形式部署系统。

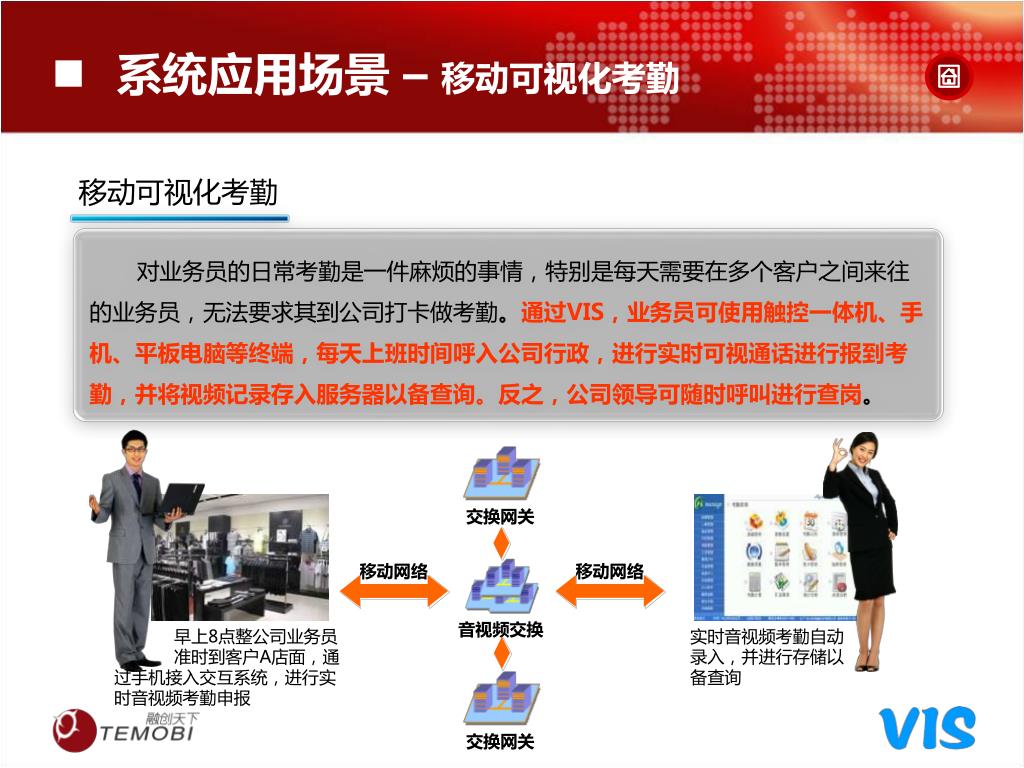

系统应用场景 – 移动可视化考勤 移动可视化考勤 • 对业务员的日常考勤是一件麻烦的事情，特别是每天需要在多个客户之间来往的业务员，无法要求其到公司打卡做考勤。通过VIS，业务员可使用触控一体机、手机、平板电脑等终端，每天上班时间呼入公司行政，进行实时可视通话进行报到考勤，并将视频记录存入服务器以备查询。反之，公司领导可随时呼叫进行查岗。交换网关移动网络移动网络音视频交换早上8点整公司业务员准时到客户A店面，通过手机接入交互系统，进行实时音视频考勤申报实时音视频考勤自动录入，并进行存储以备查询交换网关

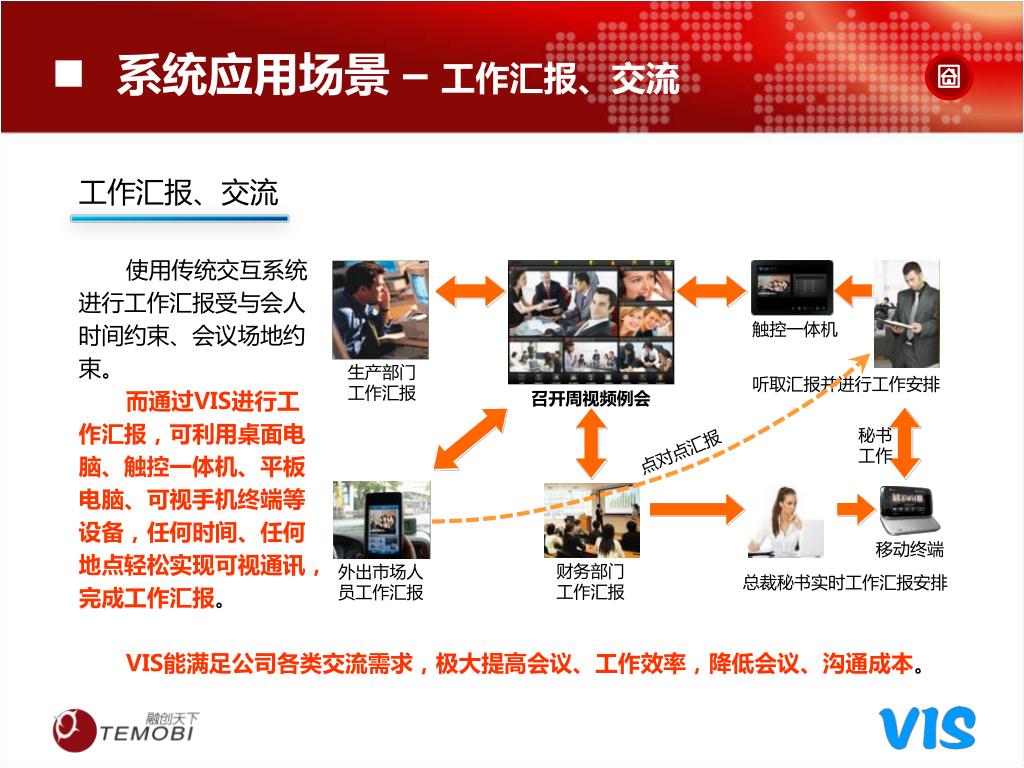

系统应用场景 – 工作汇报、交流 工作汇报、交流使用传统交互系统进行工作汇报受与会人时间约束、会议场地约束。而通过VIS进行工作汇报，可利用桌面电脑、触控一体机、平板电脑、可视手机终端等设备，任何时间、任何地点轻松实现可视通讯，完成工作汇报。 VIS能满足公司各类交流需求，极大提高会议、工作效率，降低会议、沟通成本。触控一体机生产部门工作汇报听取汇报并进行工作安排召开周视频例会秘书工作点对点汇报移动终端财务部门工作汇报外出市场人员工作汇报总裁秘书实时工作汇报安排

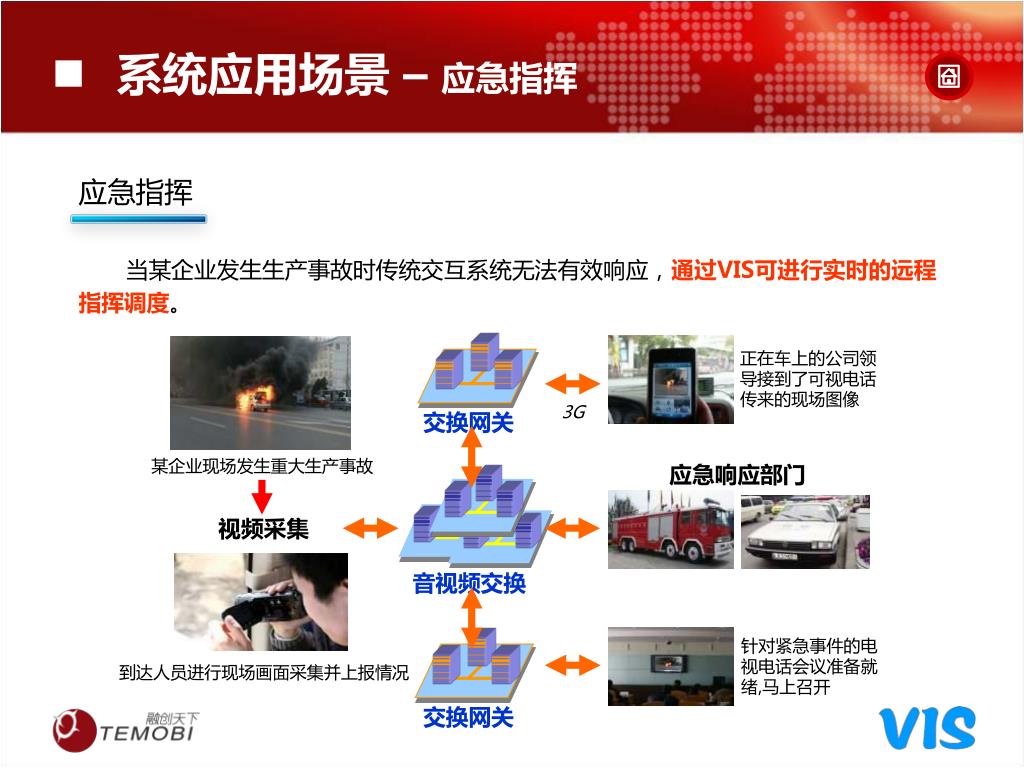

音视频交换 系统应用场景 – 应急指挥应急指挥当某企业发生生产事故时传统交互系统无法有效响应，通过VIS可进行实时的远程指挥调度。正在车上的公司领导接到了可视电话传来的现场图像 3G 交换网关某企业现场发生重大生产事故应急响应部门视频采集针对紧急事件的电视电话会议准备就绪,马上召开到达人员进行现场画面采集并上报情况交换网关

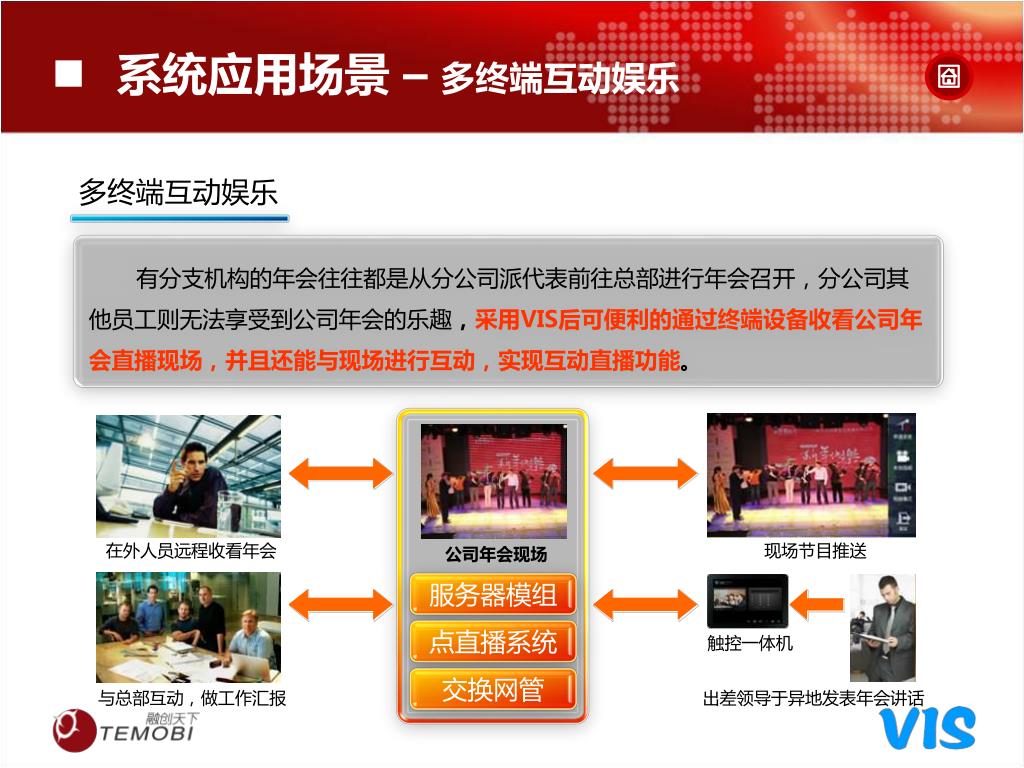

系统应用场景 – 多终端互动娱乐 多终端互动娱乐 • 有分支机构的年会往往都是从分公司派代表前往总部进行年会召开，分公司其他员工则无法享受到公司年会的乐趣，采用VIS后可便利的通过终端设备收看公司年会直播现场，并且还能与现场进行互动，实现互动直播功能。在外人员远程收看年会现场节目推送公司年会现场服务器模组点直播系统触控一体机交换网管与总部互动，做工作汇报出差领导于异地发表年会讲话

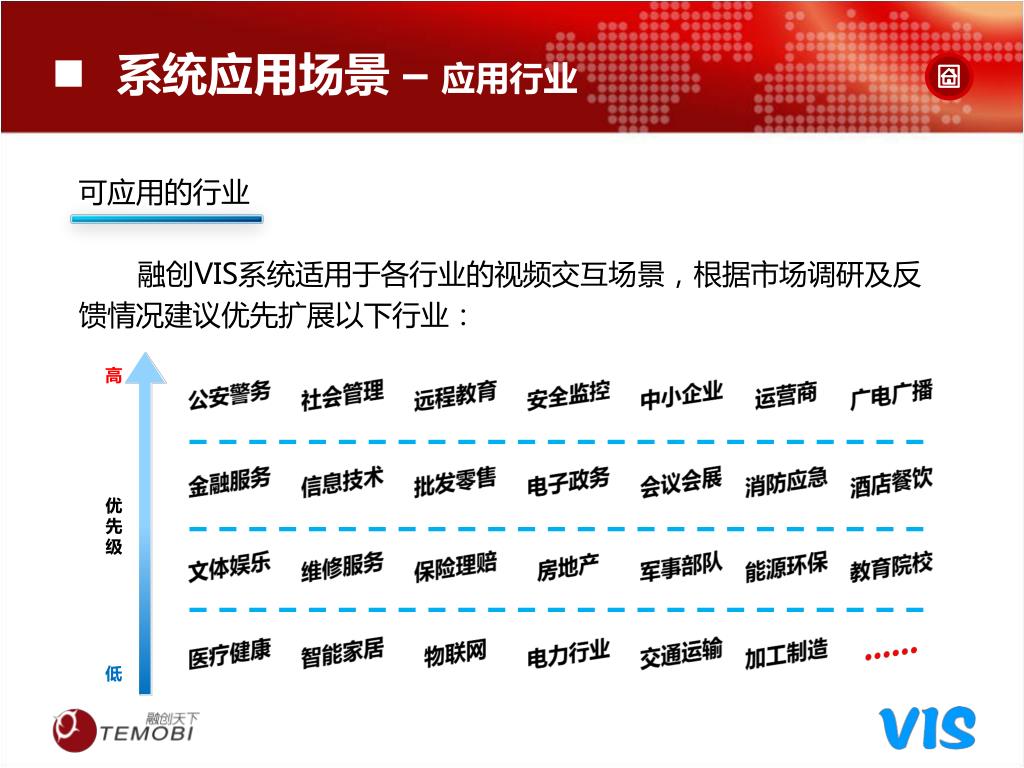

系统应用场景 – 应用行业 可应用的行业融创VIS系统适用于各行业的视频交互场景，根据市场调研及反馈情况建议优先扩展以下行业：高公安警务社会管理远程教育安全监控中小企业运营商广电广播金融服务信息技术批发零售电子政务会议会展消防应急酒店餐饮优先级文体娱乐维修服务保险理赔房地产军事部队能源环保教育院校医疗健康智能家居物联网电力行业交通运输加工制造 ······ 低

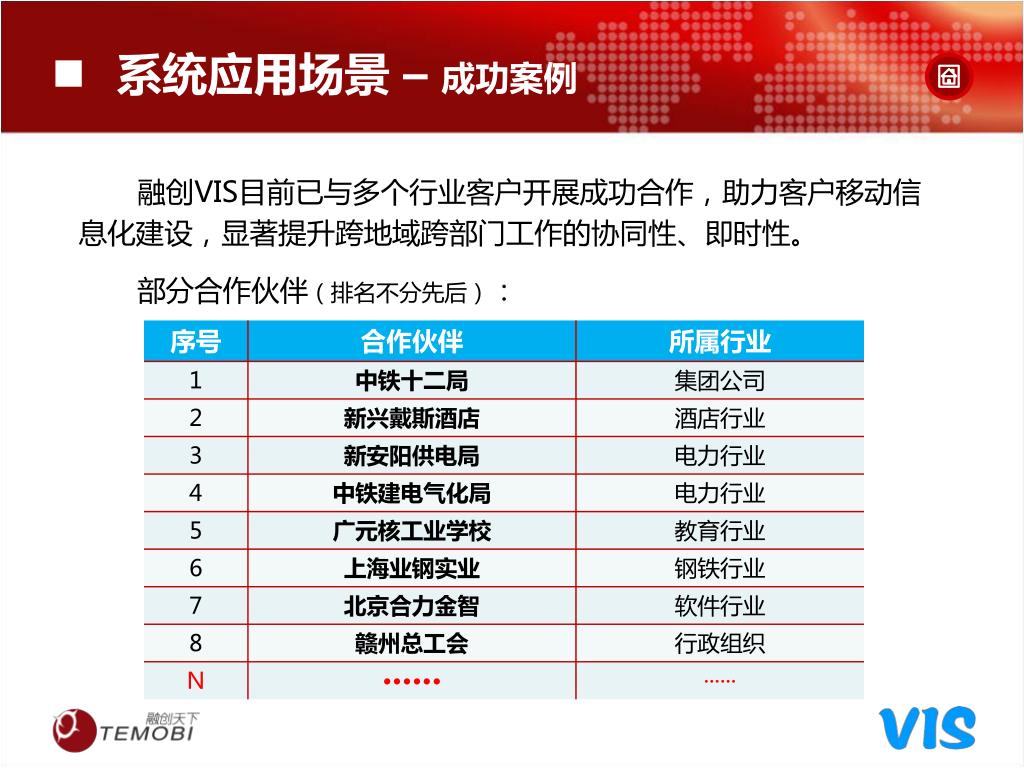

系统应用场景 – 成功案例 融创VIS目前已与多个行业客户开展成功合作，助力客户移动信息化建设，显著提升跨地域跨部门工作的协同性、即时性。部分合作伙伴（排名不分先后）：

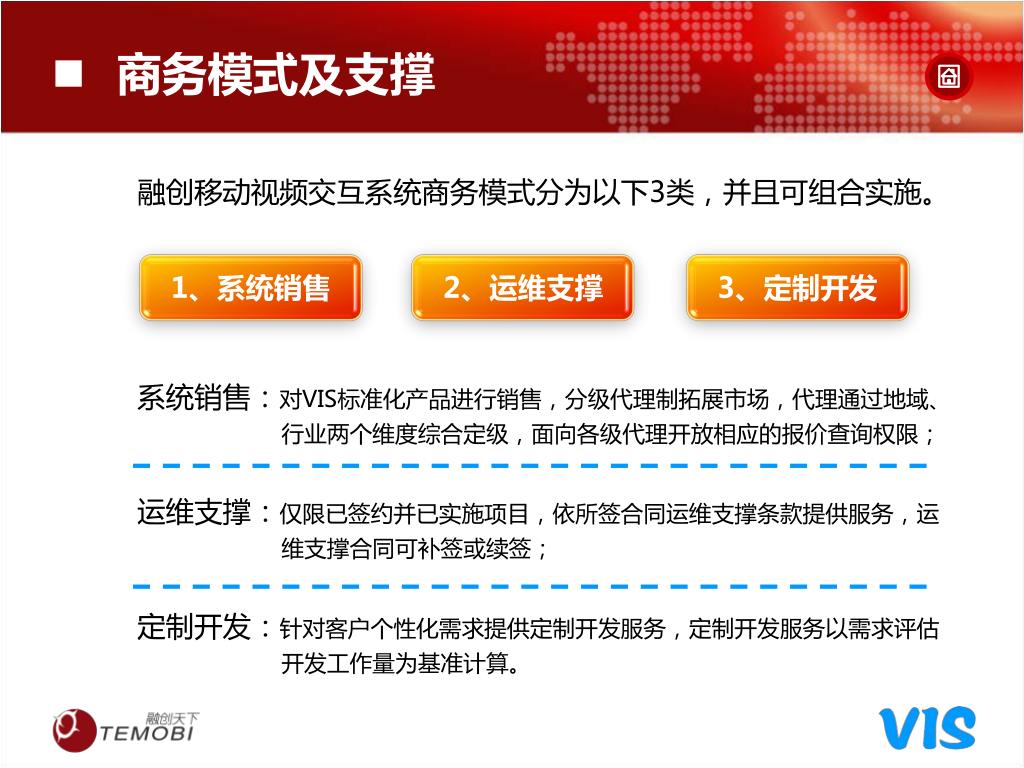

商务模式及支撑 融创移动视频交互系统商务模式分为以下3类，并且可组合实施。系统销售：对VIS标准化产品进行销售，分级代理制拓展市场，代理通过地域、行业两个维度综合定级，面向各级代理开放相应的报价查询权限；运维支撑：仅限已签约并已实施项目，依所签合同运维支撑条款提供服务，运维支撑合同可补签或续签；定制开发：针对客户个性化需求提供定制开发服务，定制开发服务以需求评估开发工作量为基准计算。 1、系统销售 2、运维支撑 3、定制开发

商务模式及支撑 VIS报价清单：注：更多VIS系统及配套终端、外设报价清单表请与客户代表联系索取。查看功能

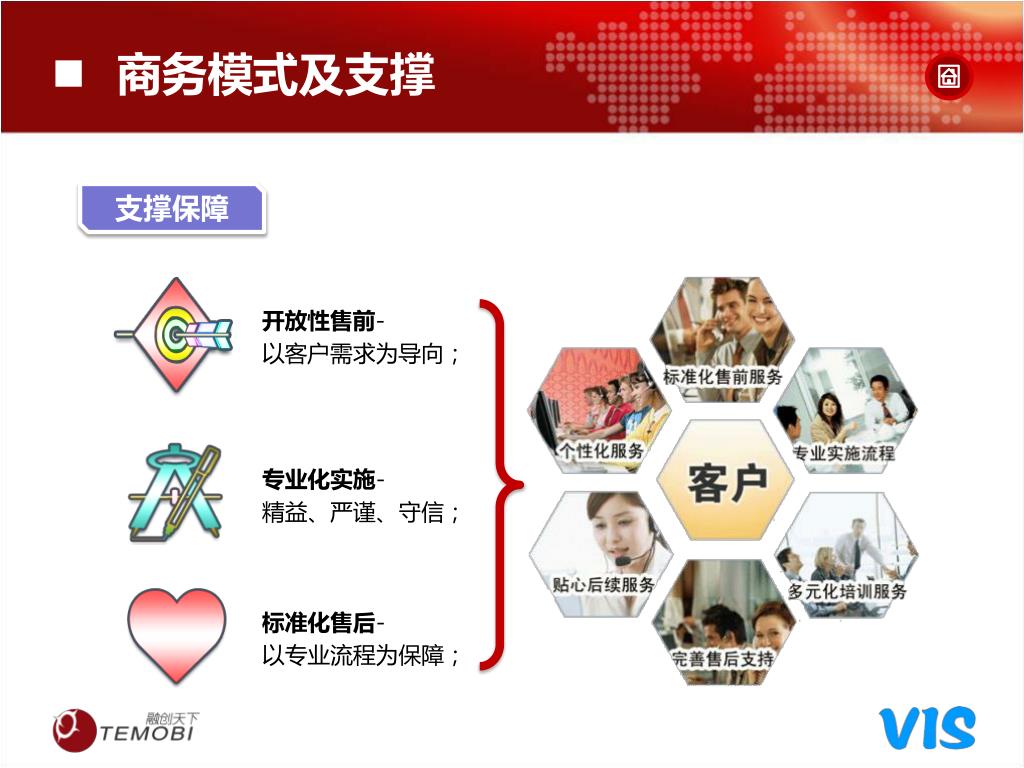

商务模式及支撑 支撑保障开放性售前- 以客户需求为导向；专业化实施- 精益、严谨、守信；标准化售后- 以专业流程为保障；

商务联系 售前报价 N：***·*** M：139******** T：0755-******** F：0755-33911777 E：*******@temobi.com N：***·*** M：139******** T：0755-******** F：0755-33911777 E：*******@temobi.com

融创天下愿与您共创移动互联网新机遇！ Thank You ! 文档结束，感谢浏览！深圳市融创天下科技发展有限公司 | T：33911888 | F：33911777
