  1. 大规模分布式数据的管理 高能所计算中心 程耀东 中国·贵阳 2010-8-15

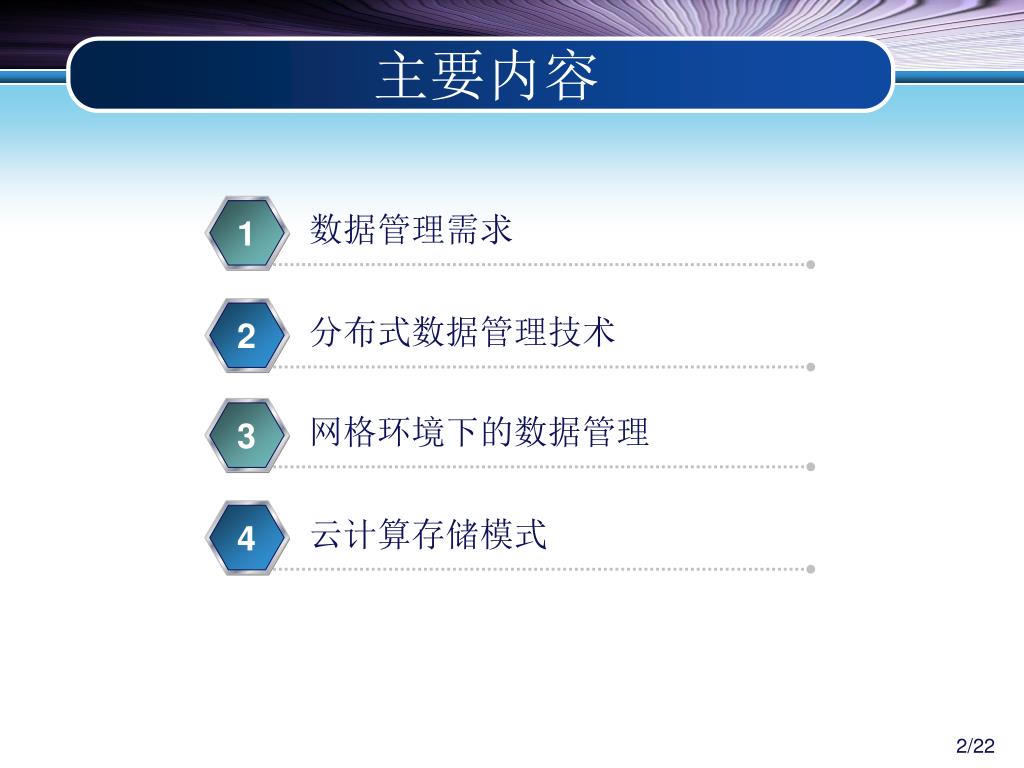

  2. 主要内容 数据管理需求 1 分布式数据管理技术 2 网格环境下的数据管理 3 云计算存储模式 4

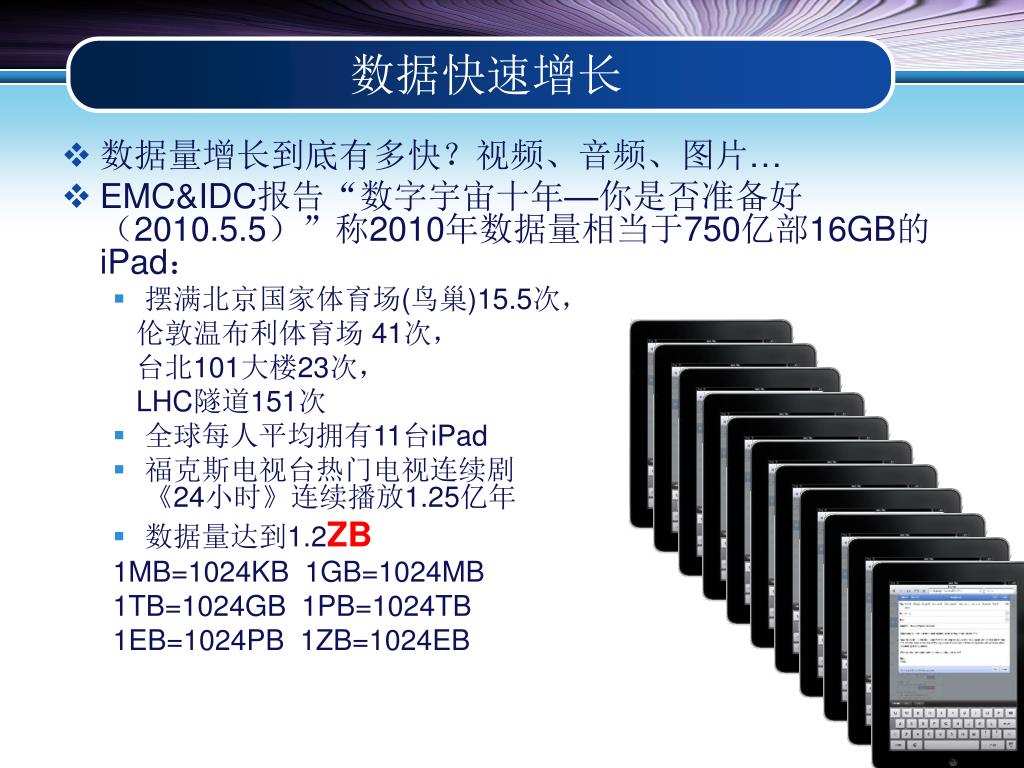

  3. 数据快速增长 • 数据量增长到底有多快？视频、音频、图片… • EMC&IDC报告“数字宇宙十年—你是否准备好（2010.5.5）”称2010年数据量相当于750亿部16GB的iPad： • 摆满北京国家体育场(鸟巢)15.5次， 伦敦温布利体育场 41次， 台北101大楼23次， LHC隧道151次 • 全球每人平均拥有11台iPad • 福克斯电视台热门电视连续剧《24小时》连续播放1.25亿年 • 数据量达到1.2ZB 1MB=1024KB 1GB=1024MB 1TB=1024GB 1PB=1024TB 1EB=1024PB 1ZB=1024EB

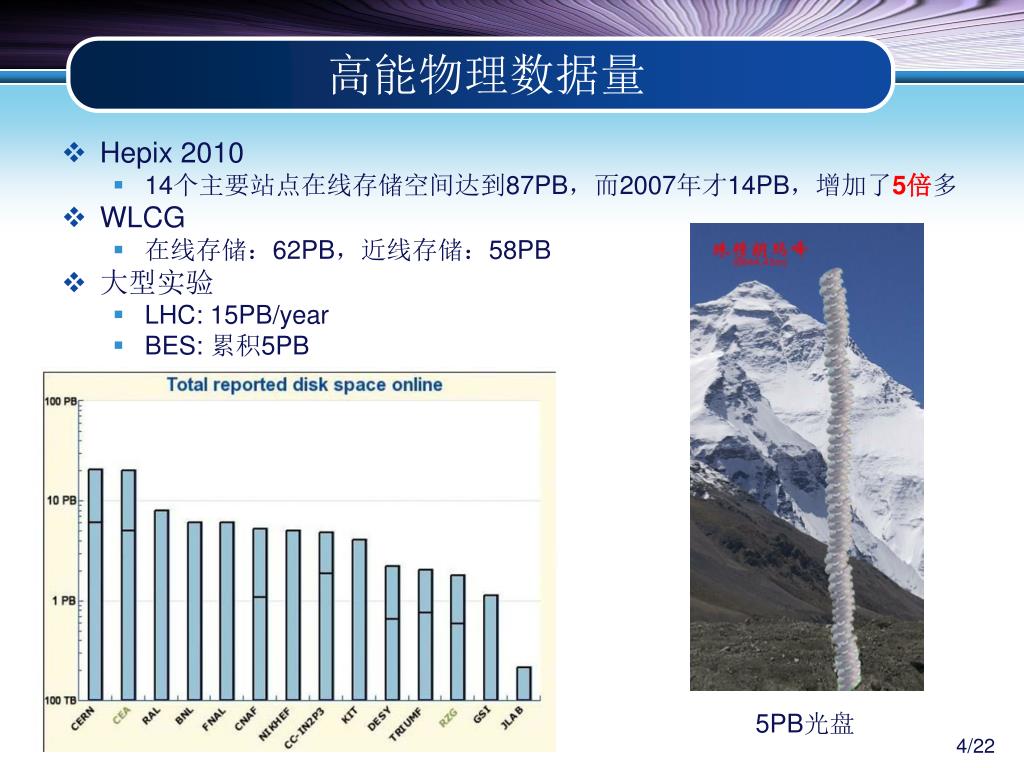

  4. 高能物理数据量 • Hepix 2010 • 14个主要站点在线存储空间达到87PB，而2007年才14PB，增加了5倍多 • WLCG • 在线存储：62PB，近线存储：58PB • 大型实验 • LHC: 15PB/year • BES: 累积5PB 5PB光盘

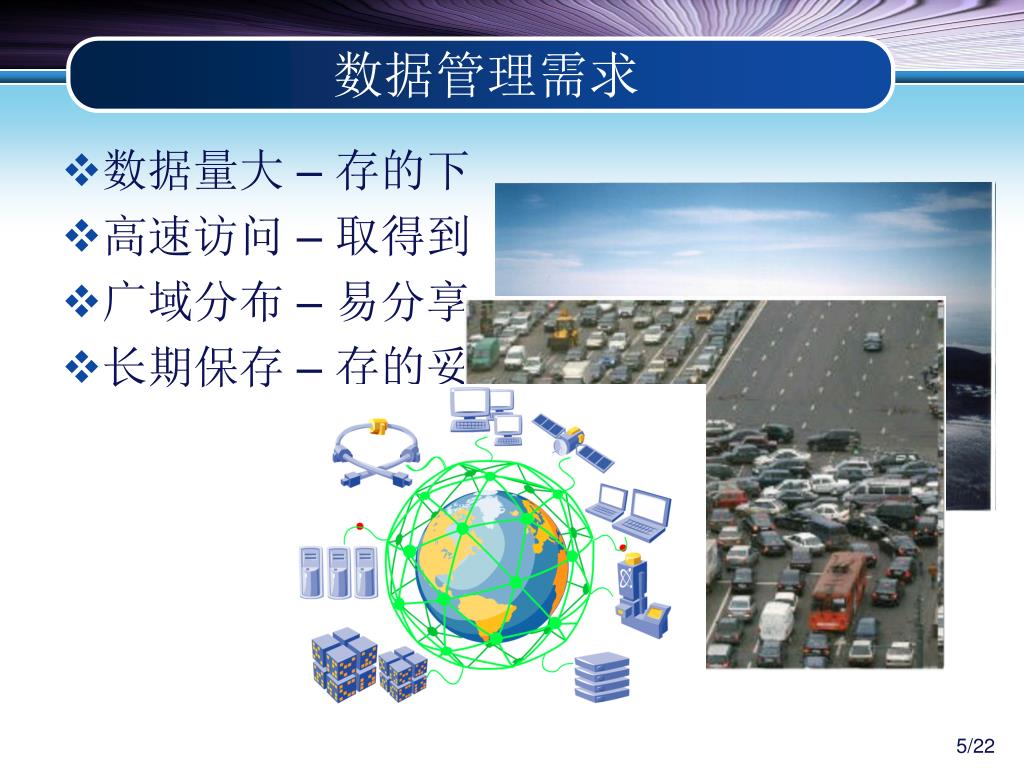

  5. 数据管理需求 • 数据量大 – 存的下 • 高速访问 – 取得到 • 广域分布 – 易分享 • 长期保存 – 存的妥

  6. 数据存储技术 • 在IT界，存储技术一直很火，为什么？ • 看似简单的需求，实际上要求很高 • 数据存储技术从软件到硬件都在不断发展，以满足需求 • 存储连接方式 • 单机存储（DAS） 网络存储（NAS, SAN） • 存储管理软件 • 本地存储系统 分布式网络存储系统

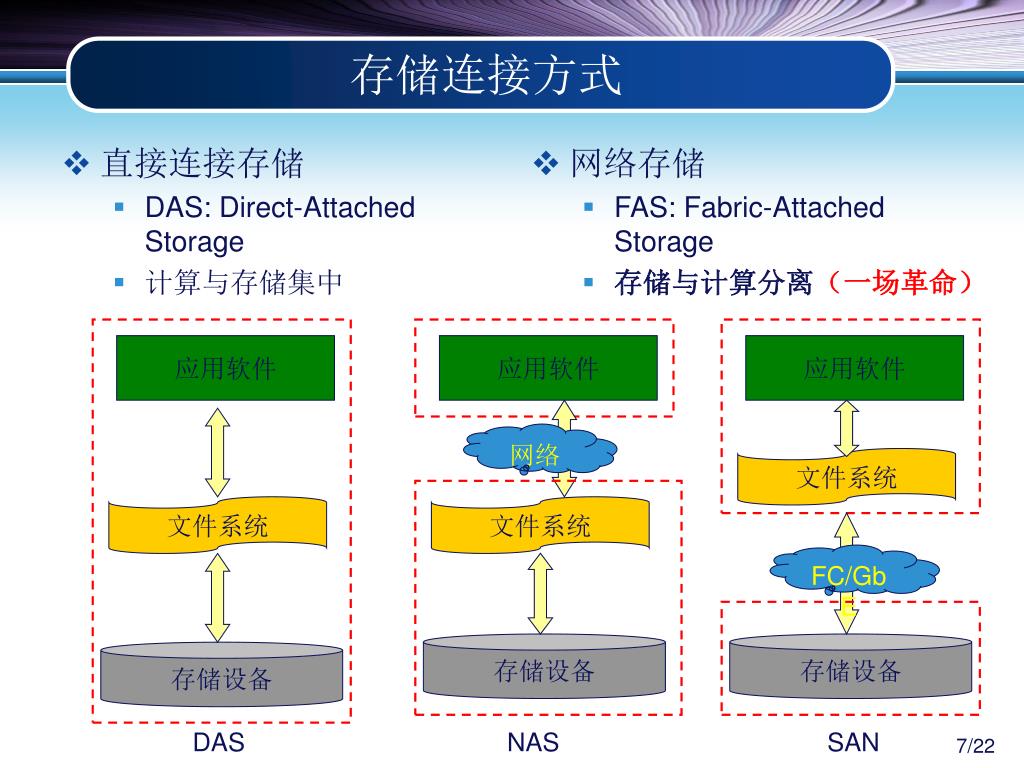

  7. 直接连接存储 DAS: Direct-Attached Storage 计算与存储集中 网络存储 FAS: Fabric-Attached Storage 存储与计算分离（一场革命） 存储连接方式 应用软件 应用软件 应用软件 网络 文件系统 文件系统 文件系统 FC/GbE 存储设备 存储设备 存储设备 DAS NAS SAN

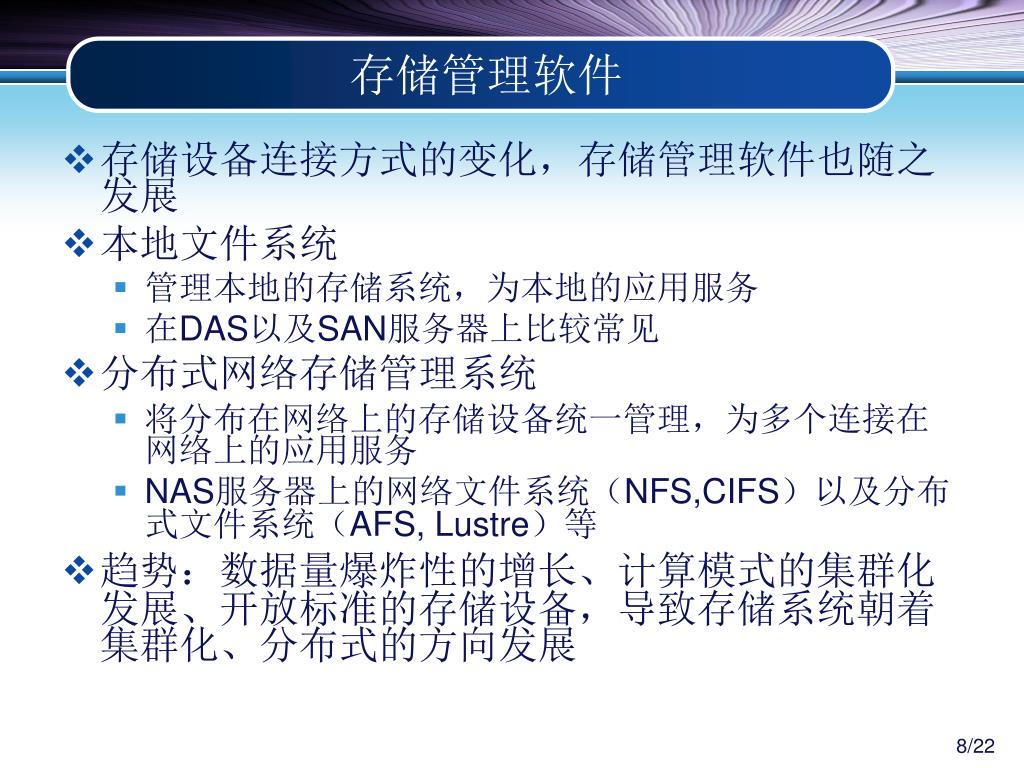

  8. 存储管理软件 • 存储设备连接方式的变化，存储管理软件也随之发展 • 本地文件系统 • 管理本地的存储系统，为本地的应用服务 • 在DAS以及SAN服务器上比较常见 • 分布式网络存储管理系统 • 将分布在网络上的存储设备统一管理，为多个连接在网络上的应用服务 • NAS服务器上的网络文件系统（NFS,CIFS）以及分布式文件系统（AFS, Lustre）等 • 趋势：数据量爆炸性的增长、计算模式的集群化发展、开放标准的存储设备，导致存储系统朝着集群化、分布式的方向发展

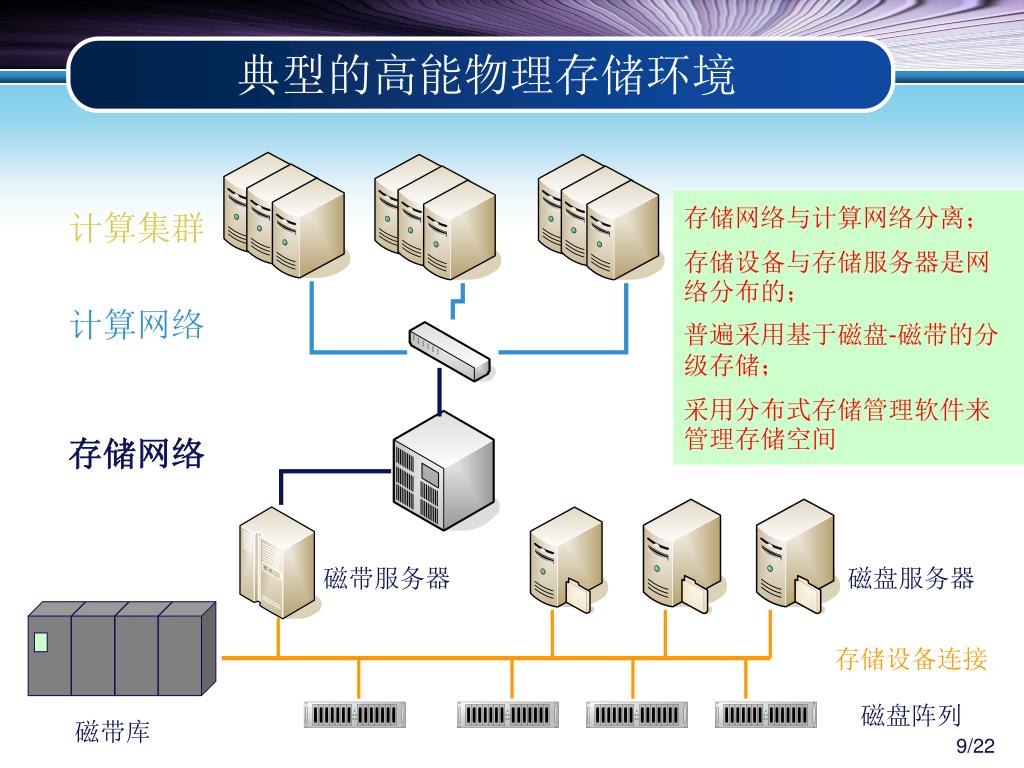

  9. 典型的高能物理存储环境 存储网络与计算网络分离； 存储设备与存储服务器是网络分布的； 普遍采用基于磁盘-磁带的分级存储； 采用分布式存储管理软件来管理存储空间 计算集群 计算网络 存储网络 磁带服务器 磁盘服务器 存储设备连接 磁盘阵列 磁带库

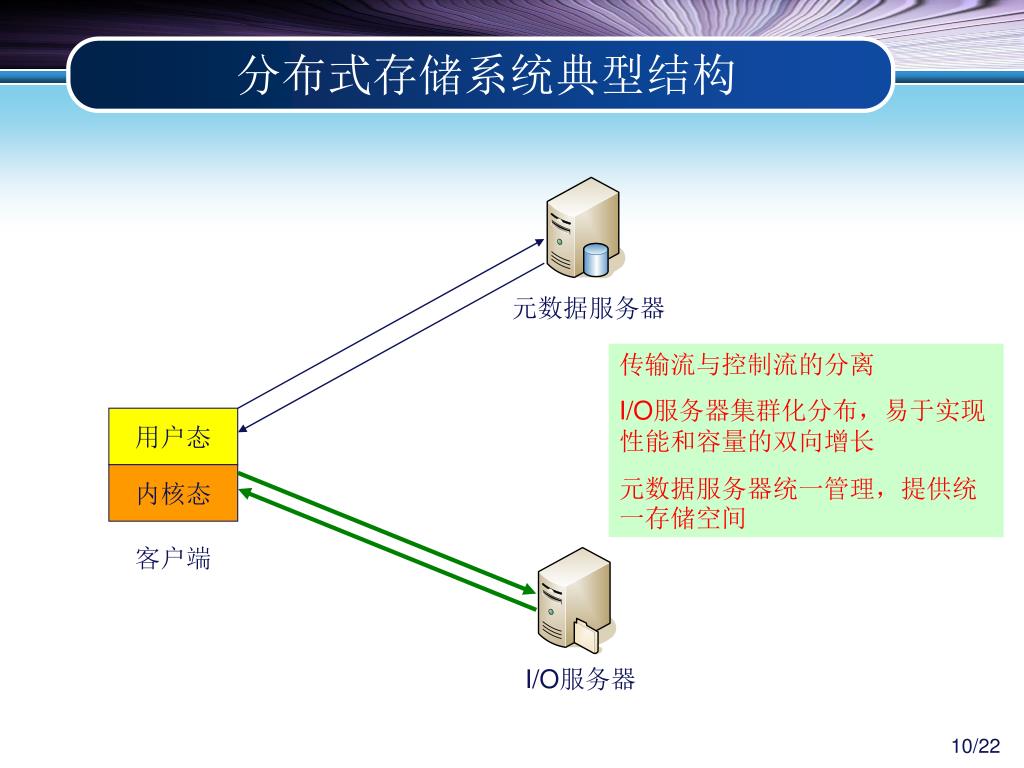

  10. 分布式存储系统典型结构 元数据服务器 传输流与控制流的分离 I/O服务器集群化分布，易于实现性能和容量的双向增长 元数据服务器统一管理，提供统一存储空间 用户态 内核态 客户端 I/O服务器

  11. 存储管理的功能组件

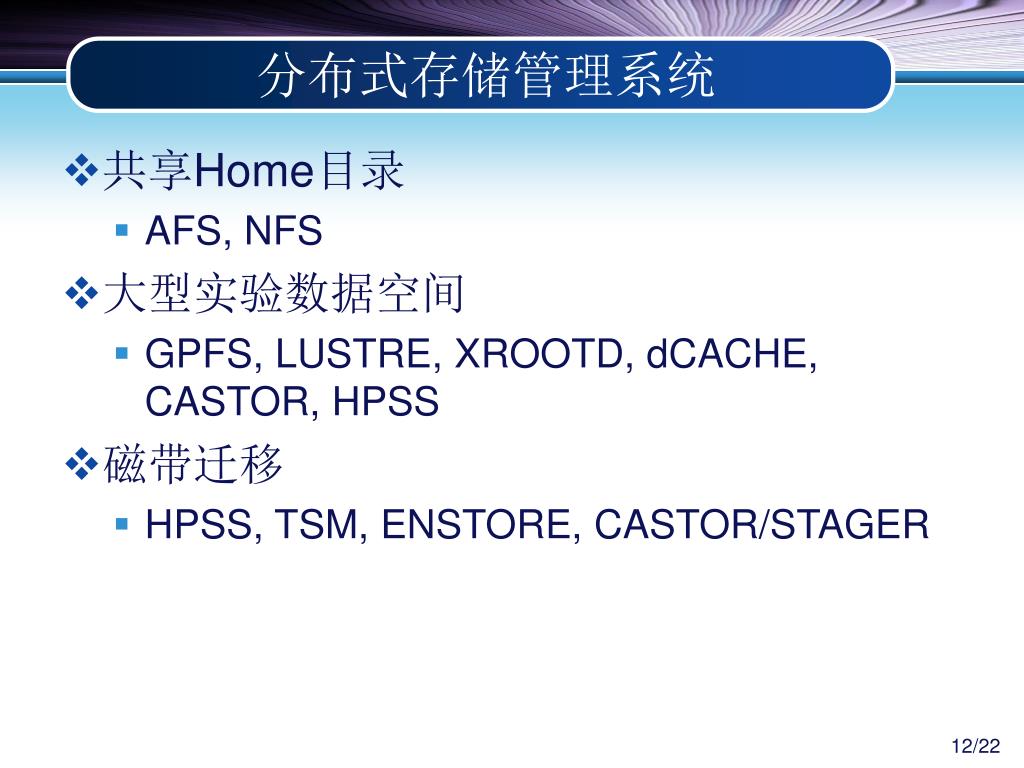

  12. 分布式存储管理系统 • 共享Home目录 • AFS, NFS • 大型实验数据空间 • GPFS, LUSTRE, XROOTD, dCACHE, CASTOR, HPSS • 磁带迁移 • HPSS, TSM, ENSTORE, CASTOR/STAGER

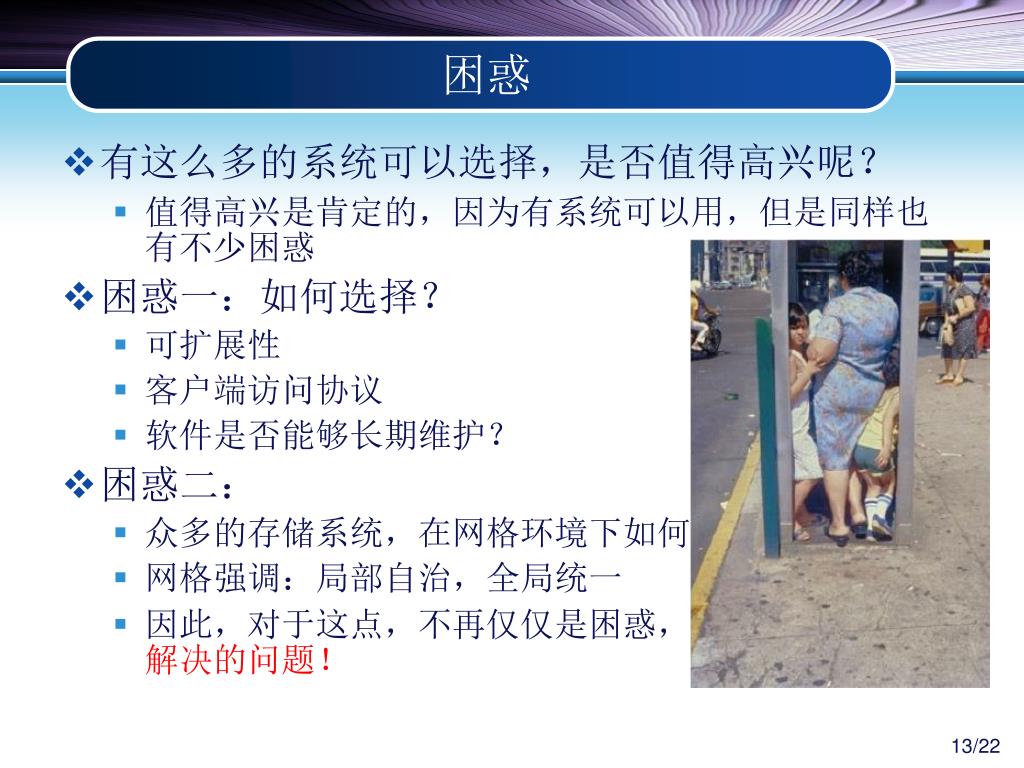

  13. 困惑 • 有这么多的系统可以选择，是否值得高兴呢？ • 值得高兴是肯定的，因为有系统可以用，但是同样也有不少困惑 • 困惑一：如何选择？ • 可扩展性 • 客户端访问协议 • 软件是否能够长期维护？ • 困惑二： • 众多的存储系统，在网格环境下如何管理？ • 网格强调：局部自治，全局统一 • 因此，对于这点，不再仅仅是困惑，而是一个必须要解决的问题！

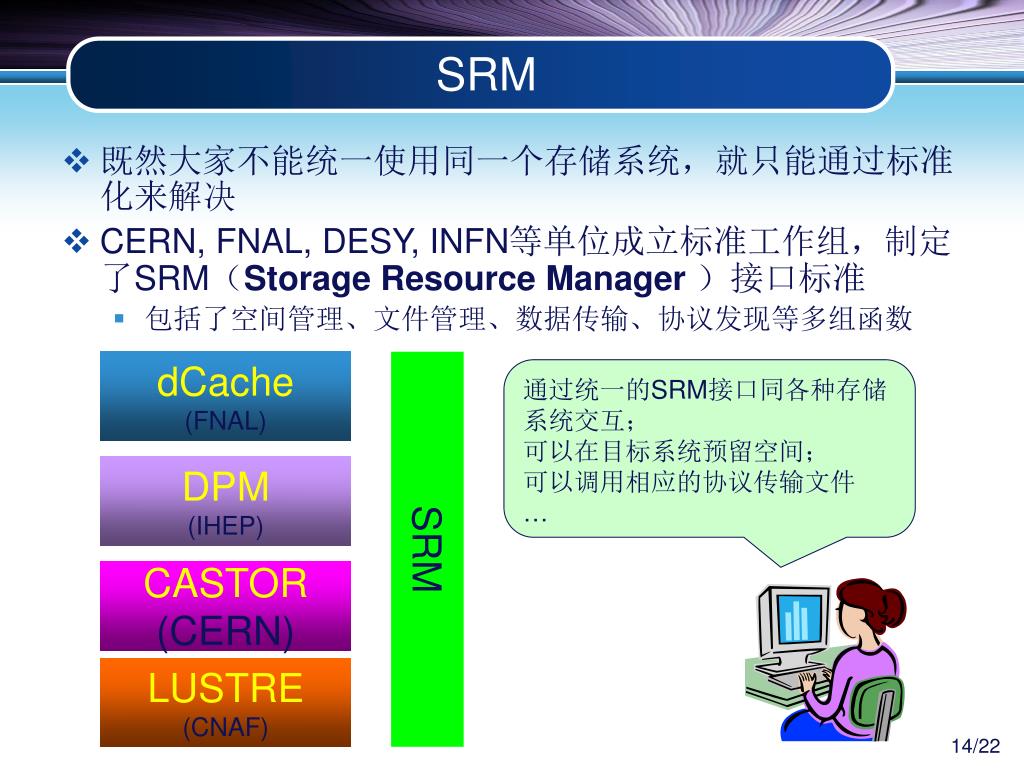

  14. SRM • 既然大家不能统一使用同一个存储系统，就只能通过标准化来解决 • CERN, FNAL, DESY, INFN等单位成立标准工作组，制定了SRM（Storage Resource Manager）接口标准 • 包括了空间管理、文件管理、数据传输、协议发现等多组函数 dCache (FNAL) 通过统一的SRM接口同各种存储系统交互； 可以在目标系统预留空间； 可以调用相应的协议传输文件 … DPM (IHEP) SRM CASTOR (CERN) LUSTRE (CNAF)

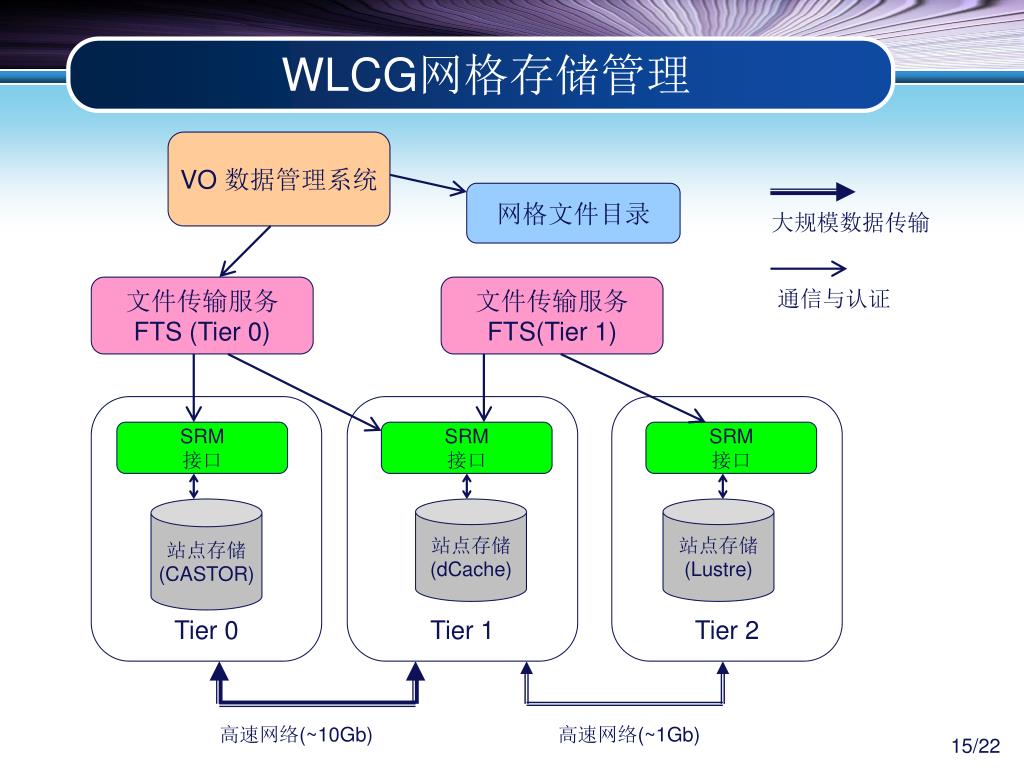

  15. WLCG网格存储管理 VO 数据管理系统 网格文件目录 大规模数据传输 文件传输服务 FTS (Tier 0) 文件传输服务 FTS(Tier 1) 通信与认证 Tier 0 Tier 1 Tier 2 SRM 接口 SRM 接口 SRM 接口 站点存储 (CASTOR) 站点存储 (dCache) 站点存储 (Lustre) 高速网络(~10Gb) 高速网络(~1Gb)

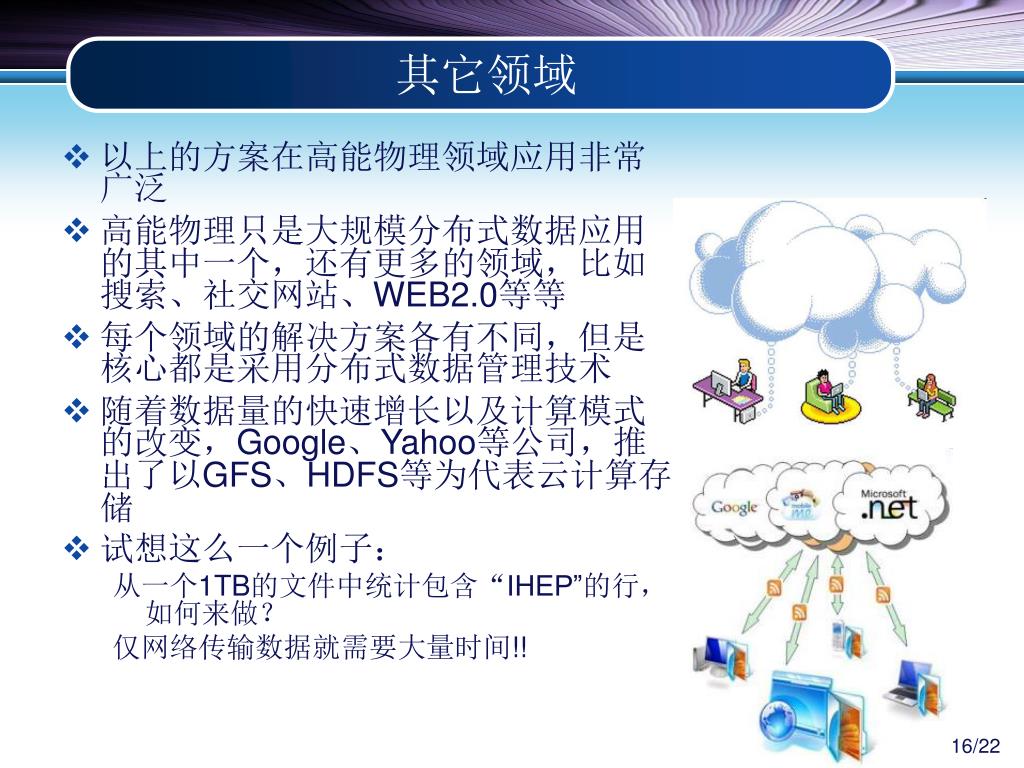

  16. 其它领域 • 以上的方案在高能物理领域应用非常广泛 • 高能物理只是大规模分布式数据应用的其中一个，还有更多的领域，比如搜索、社交网站、WEB2.0等等 • 每个领域的解决方案各有不同，但是核心都是采用分布式数据管理技术 • 随着数据量的快速增长以及计算模式的改变，Google、Yahoo等公司，推出了以GFS、HDFS等为代表云计算存储 • 试想这么一个例子： 从一个1TB的文件中统计包含“IHEP”的行，如何来做？ 仅网络传输数据就需要大量时间!!

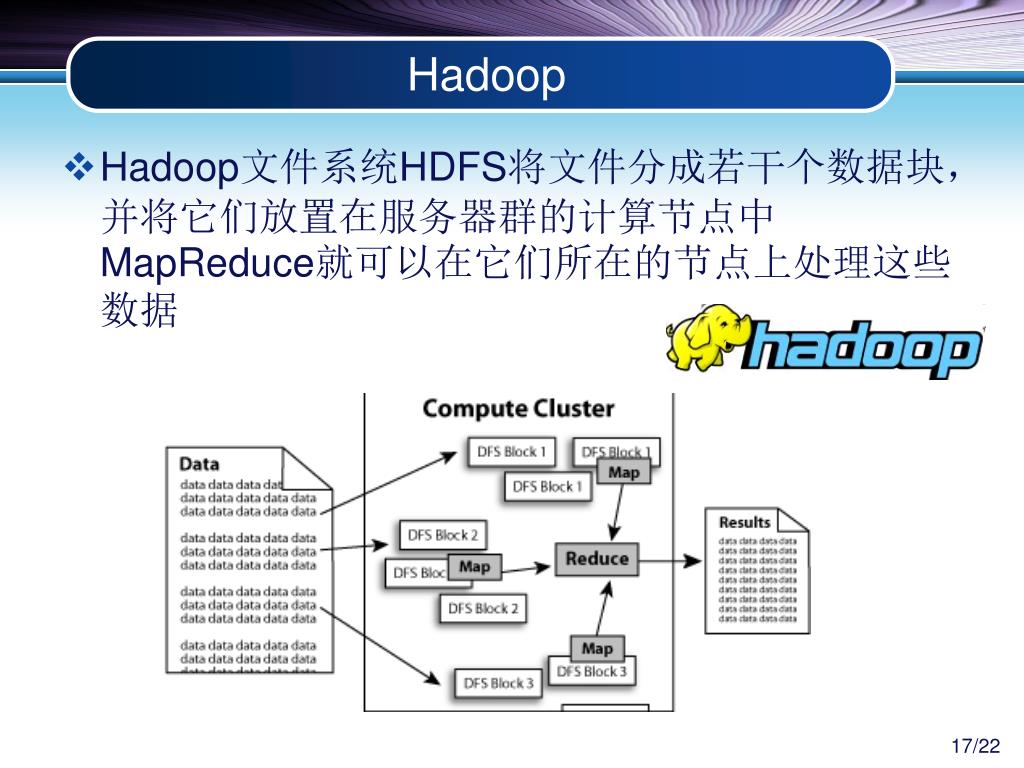

  17. Hadoop • Hadoop文件系统HDFS将文件分成若干个数据块，并将它们放置在服务器群的计算节点中MapReduce就可以在它们所在的节点上处理这些数据

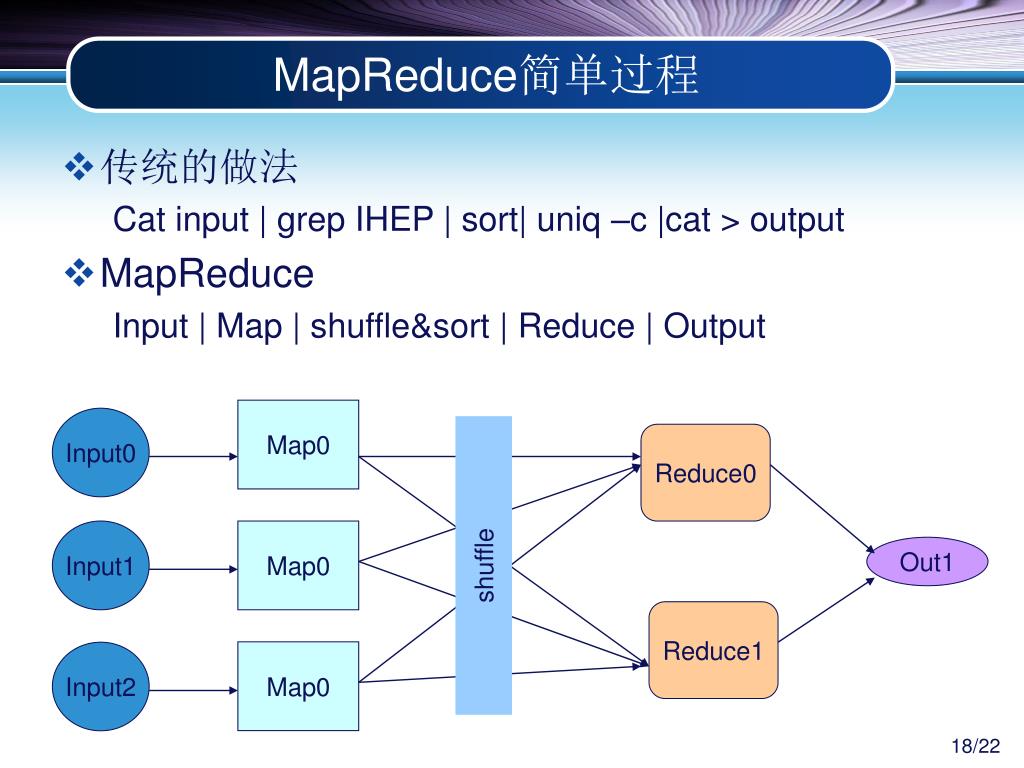

  18. MapReduce简单过程 • 传统的做法 Cat input | grep IHEP | sort| uniq –c |cat > output • MapReduce Input | Map | shuffle&sort | Reduce | Output Map0 Input0 Reduce0 Input1 Map0 shuffle Out1 Reduce1 Map0 Input2

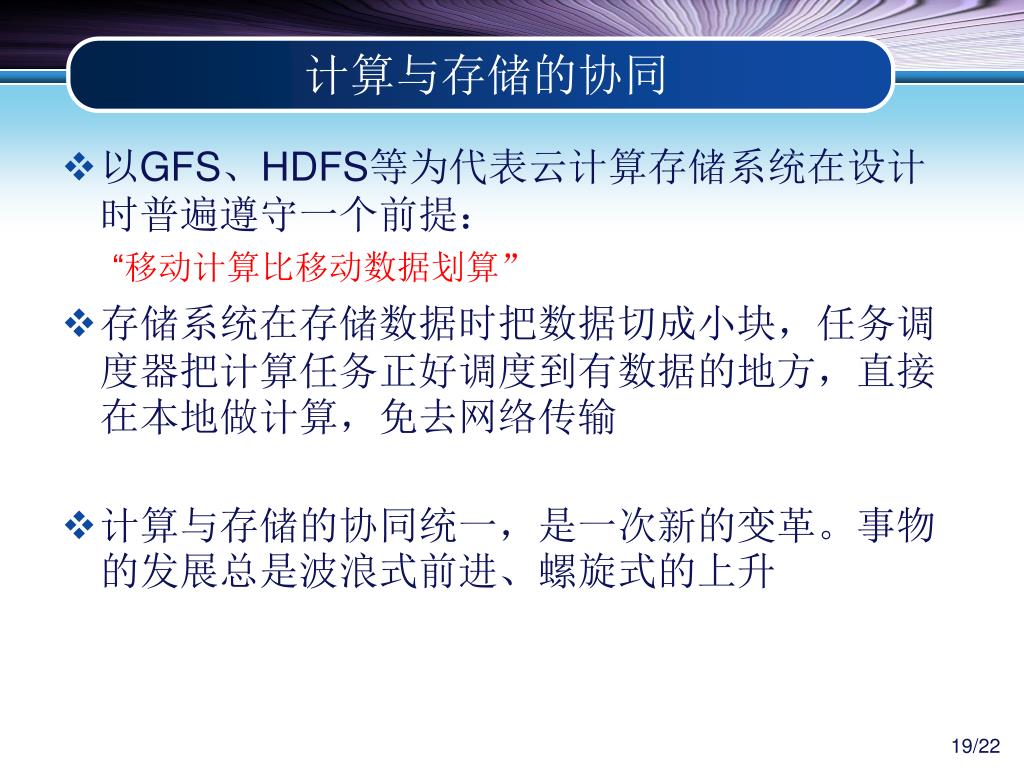

  19. 计算与存储的协同 • 以GFS、HDFS等为代表云计算存储系统在设计时普遍遵守一个前提： “移动计算比移动数据划算” • 存储系统在存储数据时把数据切成小块，任务调度器把计算任务正好调度到有数据的地方，直接在本地做计算，免去网络传输 • 计算与存储的协同统一，是一次新的变革。事物的发展总是波浪式前进、螺旋式的上升

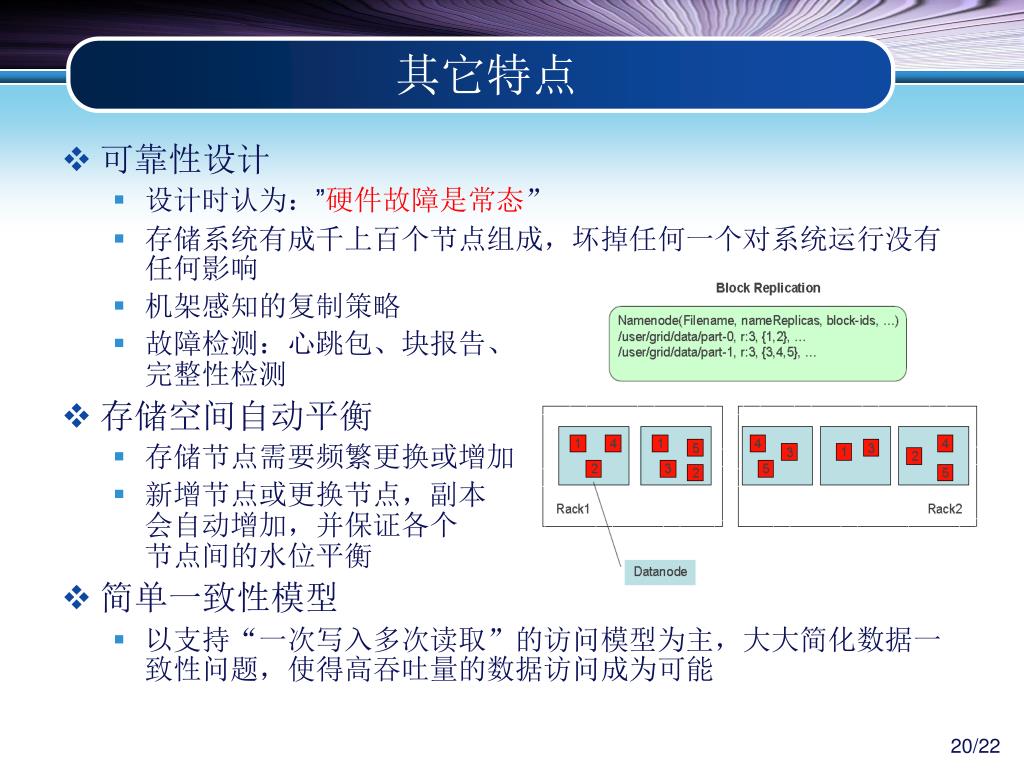

  20. 其它特点 • 可靠性设计 • 设计时认为：”硬件故障是常态” • 存储系统有成千上百个节点组成，坏掉任何一个对系统运行没有任何影响 • 机架感知的复制策略 • 故障检测：心跳包、块报告、完整性检测 • 存储空间自动平衡 • 存储节点需要频繁更换或增加 • 新增节点或更换节点，副本会自动增加，并保证各个节点间的水位平衡 • 简单一致性模型 • 以支持“一次写入多次读取”的访问模型为主，大大简化数据一致性问题，使得高吞吐量的数据访问成为可能

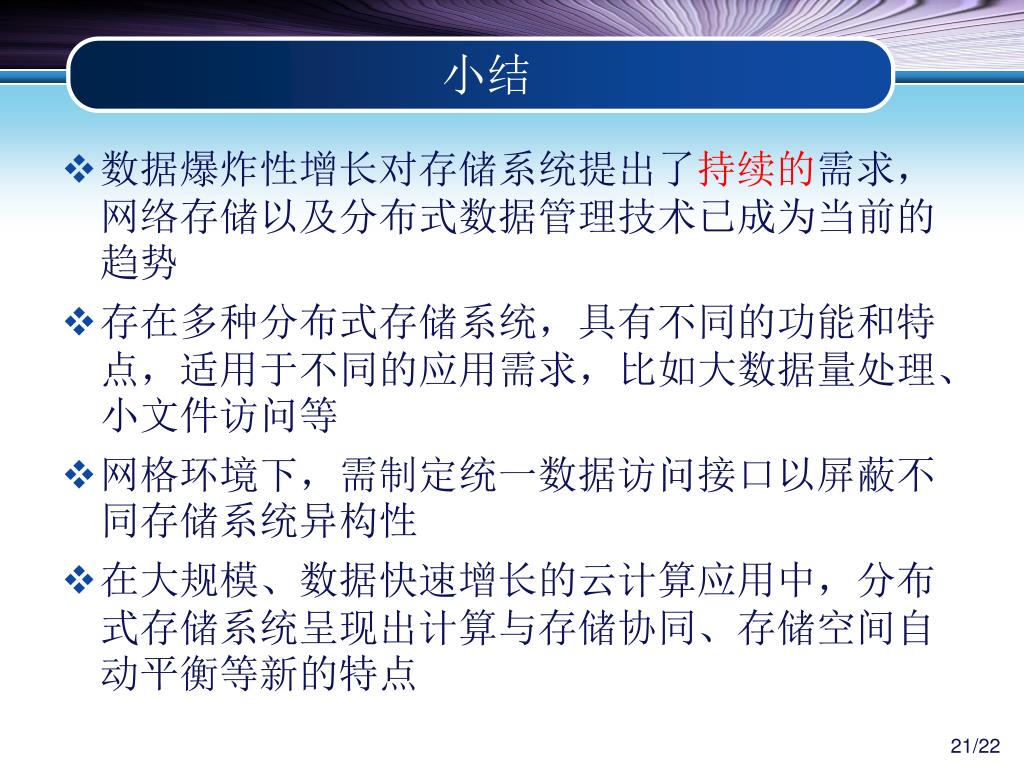

  21. 小结 • 数据爆炸性增长对存储系统提出了持续的需求，网络存储以及分布式数据管理技术已成为当前的趋势 • 存在多种分布式存储系统，具有不同的功能和特点，适用于不同的应用需求，比如大数据量处理、小文件访问等 • 网格环境下，需制定统一数据访问接口以屏蔽不同存储系统异构性 • 在大规模、数据快速增长的云计算应用中，分布式存储系统呈现出计算与存储协同、存储空间自动平衡等新的特点

  22. Thank You ! chyd@ihep.ac.cn
