Presentation Transcript

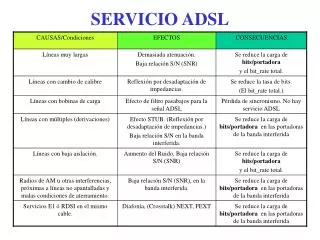

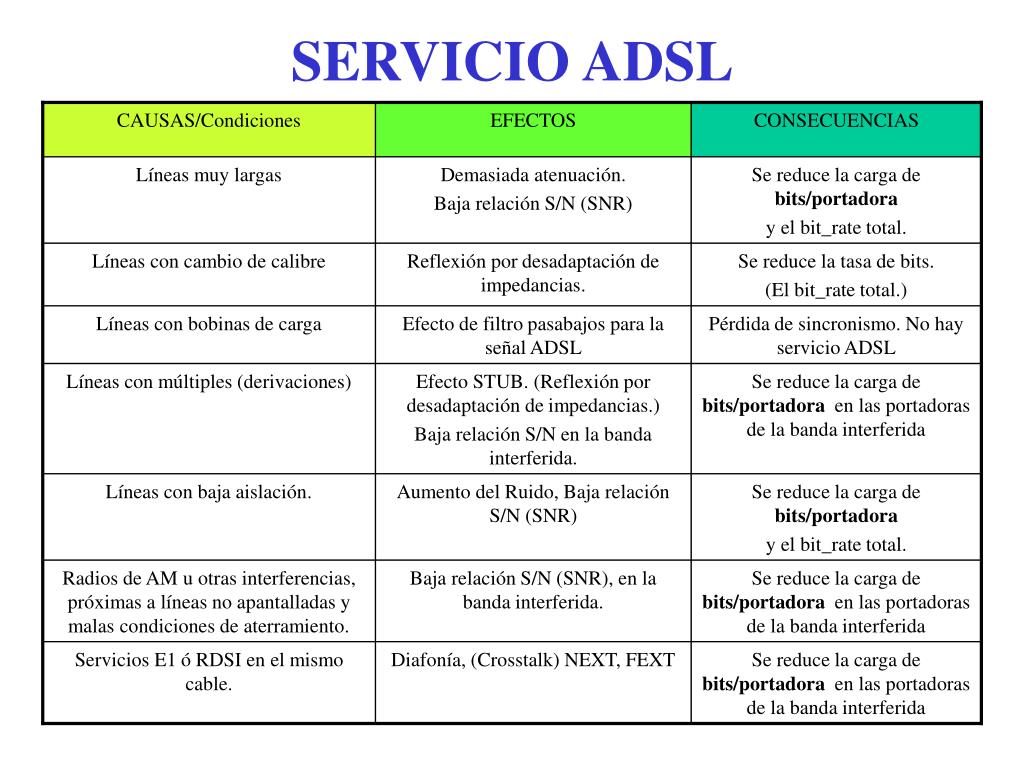

servicio adsl
SERVICIO ADSL

CAUSAS/Condiciones

EFECTOS

CONSECUENCIAS

Líneas muy largas

Demasiada atenuación.

Baja relación S/N (SNR)

Se reduce la carga de bits/portadora

y el bit_rate total.

Líneas con cambio de calibre

Reflexión por desadaptación de impedancias.

Se reduce la tasa de bits.

(El bit_rate total.)

Líneas con bobinas de carga

Efecto de filtro pasabajos para la señal ADSL

Pérdida de sincronismo. No hay servicio ADSL

Líneas con múltiples (derivaciones)

Efecto STUB. (Reflexión por desadaptación de impedancias.)

Baja relación S/N en la banda interferida.

Se reduce la carga de bits/portadora en las portadoras de la banda interferida

Líneas con baja aislación.

Aumento del Ruido, Baja relación S/N (SNR)

Se reduce la carga de bits/portadora

y el bit_rate total.

Radios de AM u otras interferencias, próximas a líneas no apantalladas y malas condiciones de aterramiento.

Baja relación S/N (SNR), en la banda interferida.

Se reduce la carga de bits/portadora en las portadoras de la banda interferida

Servicios E1 ó RDSI en el mismo cable.

Diafonía, (Crosstalk) NEXT, FEXT

Se reduce la carga de bits/portadora en las portadoras de la banda interferida
