  1. 네트워크 관리 개요 및 SNMP 프로토콜 동작과정 20011339 김도형 20011482 이주연 20011188 장지훈 20011666 최문경

  2. 목차 • SNMP 등장배경과 정의 • SNMP가 하는 일 • SNMP 구성요소 • MIB • SNMP 기본 명령어 • SNMP 데이터 포맷 • SNMP 버전들

  3. SNMP 등장배경 • SNMP가 쓰이기 전에 일반적으로 사용되는 네트워크 관리는 ICMP 사용 • ICMP는 네트워크계층의 프로토콜로써, 운영체제에 관계없이 사용할 수 있는 간단한 프로토콜 • 예) ping 프로그램

  4. SNMP 등장배경 • 인터넷의 사용이 보편화되고 네트워크에 연결된 호스트의 수가 증가하자 거기에 따라서 네트워크 구성이 복잡해지고, ICMP만을 가지고는 이러한 네트워크의 관리를 효율적으로 할 수 없게 됨 • 프로토콜에 대한 연구가 진행 • SGMP(Simple Gateway Monitoring Protocol : 게이트웨이를 관리하는 간단한 수단제공) • HIMS(High-Level Entity Management System) • CMIP(공통 관리 정보 프로토콜)/CMIS(공통 관리 정보 서비스) 등이 제안

  5. SNMP 부상 • SGMP를 계승해서 1990년 5월 SNMP의 첫번째 버전 RFCC 1157 발표 • 현재 거의 모든 네트워크화된 제품에 이 프로토콜을 지원하지 않는 제품이 거의 없다 • 기업 네트워크에서 증명된 능력과 타당한 가격대 성능 비

  6. SNMP의 정의 • SNMP(Simple Network Management Protocol) 간단한 네트워크 관리를 위한 규약 • 네트워크장비들 사이의 관리 정보 교환을 구현한 OSI 7계층인 응용계층에 속해있는 프로토콜 • 작게는 하나의 네트워크를 관리하기 위해서 관리자와 에이전트간에 통신하는 프로토콜 • 크게는 네트워크와 시스템을 관리하는 표준들의 집합적인 체계

  7. SNMP를 이용해 하는 일 • 네트워크 구성관리 - 네트워크상의 호스트들이 어떤 구조를 이루고 있는지 지도를 그리기 가능 • 성능관리 - 각 네트워크 세그먼트간 네트워크 사용량, 에러 량, 처리속도, 응답시간 등 성능 분석에 필요한 통계정보를 얻음 • 장비관리 - SNMP특유의 유연한 확장성을 이용하여서 시스템정보(CPU, MEMORY, DISK 사용량)의 정보를 얻음 • 보안관리 - 정보의 제어 및 보호 기능, 최근 버전인 SNMP3는 특히 정보보호를 위한 기능이 향상

  8. SNMP 구성요소 • 관리 대행자(Management Agent) • 관리 스테이션(Management Station) • 관리 정보 기반(Management Information Base) • 관리 프로토콜(Management Protocol)

  9. SNMP 구성요소 • 관리 스테이션(Management Station) : SNMP Manager 기능이 탑재된 소프트웨어가 설치된 시스템을 의미하며 SNMP Agent와 주고 받는 데이터를 이용하여 네트워크와 시스템을 관리하는 서버 시스템 • 관리 대행자(Management Agent) : MIB형태로 현재의 네트워크 장치나 시스템의 상태를 파악해 저장하고 있다가 SNMP Manager의 요청이 있으면 그 정보들을 제공 또한 SNMP Manager가 전송한 값으로 현재의 시스템을 설정하거나 현 시스템 문제가 생기면 그 상태를 SNMP Manager에 알리는 클라이언트 시스템

  10. SNMP 구성요소 • 관리 정보 기반(Management Information Base) : SNMP Agent가 현재 시스템의 상태 정보를 저장하고 있는 표준화되어 있고 구조화된 형태의 정보저장소와 규칙 • 관리 프로토콜(Management Protocol) : SNMP Manager와 SNMP Agent가 SNMP의 동작을 수행하기 위하여 사용하는 프로토콜

  11. MIB • MIB – SNMP가 관리해야 할 자원 객체의 분류된 정보(시스템 정보, 네트워크 사용량, 네트워크 인터페이스정보) • MIB는 IANA(Internet Assigned Number Authority)라는 단체에서 관리하며 현재는 대부분 MIB-2 지원 • MIB 객체들은 관리하기 편하도록 트리 구조를 가진다

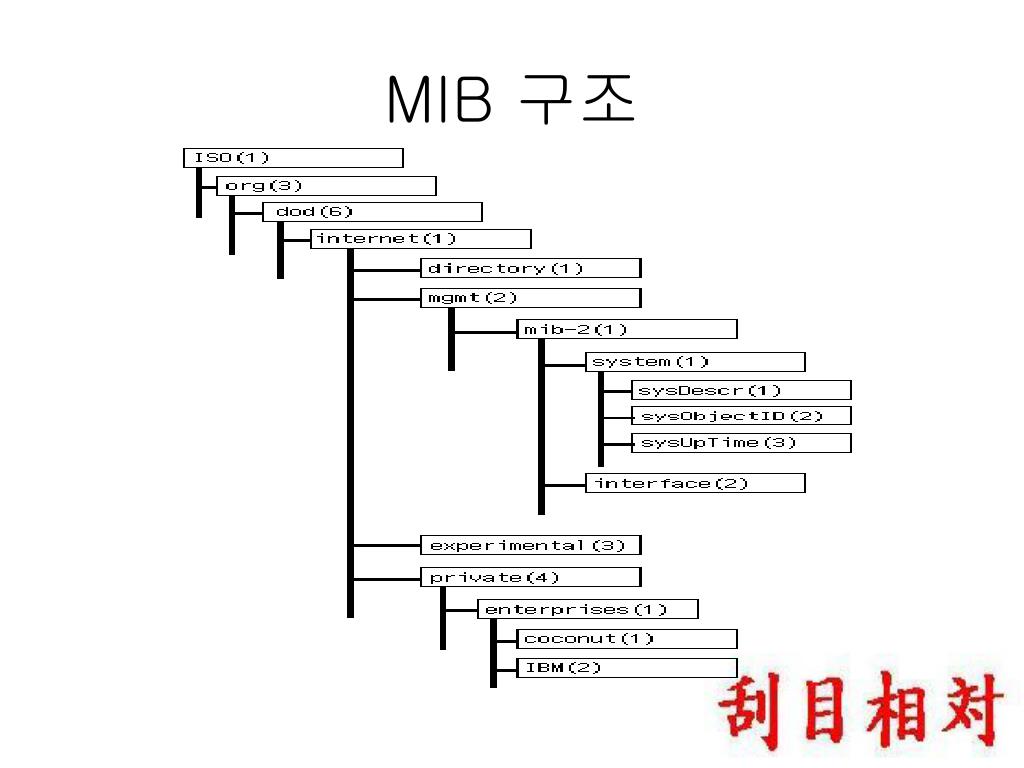

  12. MIB 구조

  13. MIB 구조 • 예를 들어서 agent가 설치되어 있는 시스템으로부터 시스템부가정보(sysDescr)를 얻어오길 원한다면 ISO.org.dod.internet.mgmt.mib-2.system.sysDescr 과 같은 식으로 manger에서 데이터를 요청

  14. MIB Object IDendifier • MIB 옆에 있는 숫자로서 MIB고유 문자열을 통해서 원하는 데이터를 가져오기 위해서는 아무래도 요청이 길어질 수가 있기 때문에 OID를 붙여 사용 • 예) sysDescr의 OID값 1.3.6.1.1.2.1.1.1

  15. SNMP 기본 명령어 • GET - manager에서 agent로 특정 정보를 요청하기 위해서 사용.

  16. SNMP 기본 명령어 • GET NEXT - 기본적으로는 GET과 같은일. 정보가 계층적 구조를 가지므로 관리자가 장비에 조회를 해서 해당 트리의 보다 하위층 정보를 얻음.

  17. SNMP 기본 명령어 • SET - manager에서 agent로 특정 값을 설정하기 위해서 사용.

  18. SNMP 기본 명령어 • TRAP - agent에서 통보해야 될 어떤 정보가 발생했을 때(임계치를 넘는 네트워크자원 사용 등) manager에게 해당 상황을 알리기 위해서 사용.

  19. SNMP 데이터 포맷

  20. SNMP 데이터 포맷 • Version : SNMP의 버전 • community : 메니저와 에이전트간의 관계를 나타냄. 인증, 접근 통제등의 목적으로 사용. 보통은 간단하게 public을 사용. • PDU: GET, GET NEXT, SET, TRAP

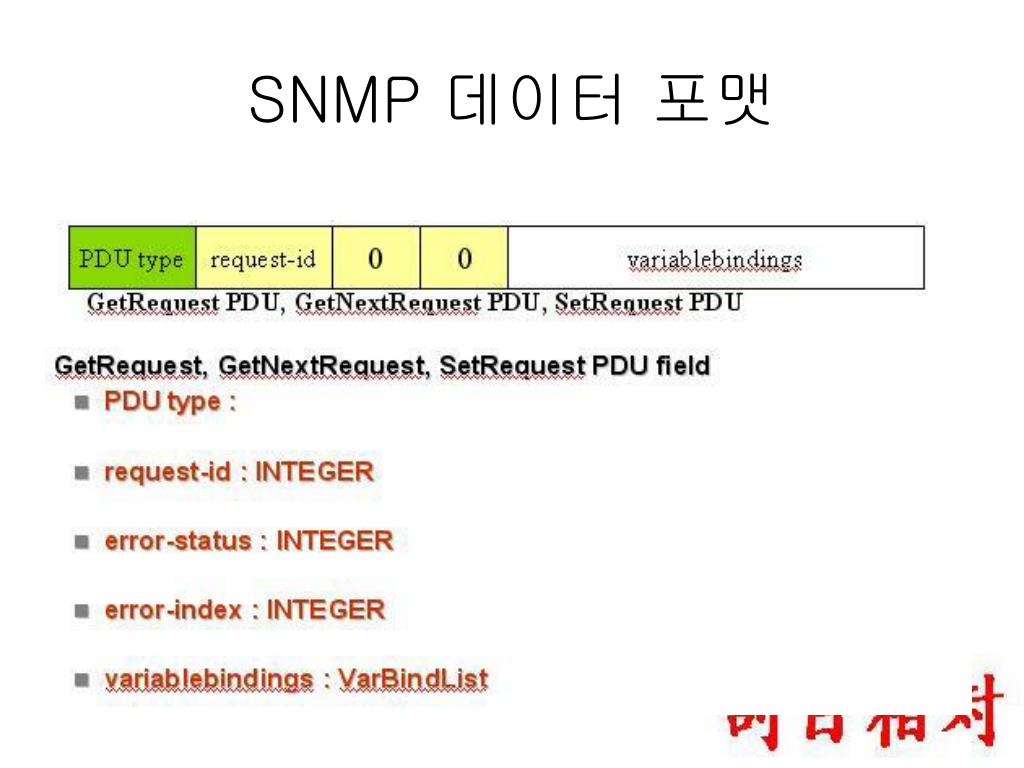

  21. SNMP 데이터 포맷

  22. SNMP 데이터 포맷 • PDU-type : get, set, get next • Request –id : 응답을 받지않은 요청들을 구분하기 위해 사용. RequestID를 이용하여 요청에 맞는 응답을 서로 연관시킴. 중복되는 메시지를 식별하는 간단한 수단을 제공. • Error-Status, Error-Index : 항상 0 • Variablebindings : VarBindList라는 MIB 영역에 있는 변수 명과 대응하는 값의 단순한 목록.

  23. SNMP 데이터 포맷 • GetRequest-PDU등을 받자마자 프로토콜 엔티티에 의해 만들어짐. • Error-Status, Error-Index에서 Errorr 가 있으면 Errorr값을 나타내는 것을 제외하고는 다 동일.

  24. SNMP 데이터 포맷

  25. SNMP 데이터 포맷 • enterprise - 트랩을 발생시키는 객체 유형 • agent-addr-트랩을 발생시키는 객체주소 • generic-trap - 미리 정의된 트랩의 유형 • specific-trap -더 세분하게 트랩의 본성을 나타내는 코드 • time-stamp - 트랩을 일으키는 네트워크 개체의 마지막 초기화 될 때 와 트랩 설정 사이의 시간

  26. SNMP V1 의 문제점 • 보안기능이 거의 없다. • 객체에 단 하나만의 사례만이 존재하는 경우는 문제가 적으나 Routing Table처럼 많은 열이 존재하는 경우에는 전체 테이블을 읽고 싶을 때 수많은 요청/응답을 반복 • 여러 관리자가 존재 시에 관리자간의 통신 기능이 정의되어 있지 않다.

  27. SNMP V2 • 1993년 SNMP V2 발표 • InformRequest 가 정의. 관리자간 통신이 가능해짐으로 분산관리의 도입이 가능. • GetBulkRequest 가 정의.커다란 테이블 객체들의 값을 손쉽게 읽음. 이에 따라 한번의 요청으로 여러 테이블 값들을 읽어오는 것이 가능해졌고 불필요한 대역폭을 줄일 수 있게 되었다. • 가장문제였던 보안 기능이 추가되었다.

  28. SNMP V3 • 1998년에 SNMPv1과 SNMPv2의 규격이 기술적으로 통합하여 설계한 SNMPv3발표 • 보안의 향상 : SNMP 환경을 암호화 기법의 사용으로 고의의 정보 수정에 대하여 보호할 수 있도록 원격으로 설정 가능.
