Presentation Transcript

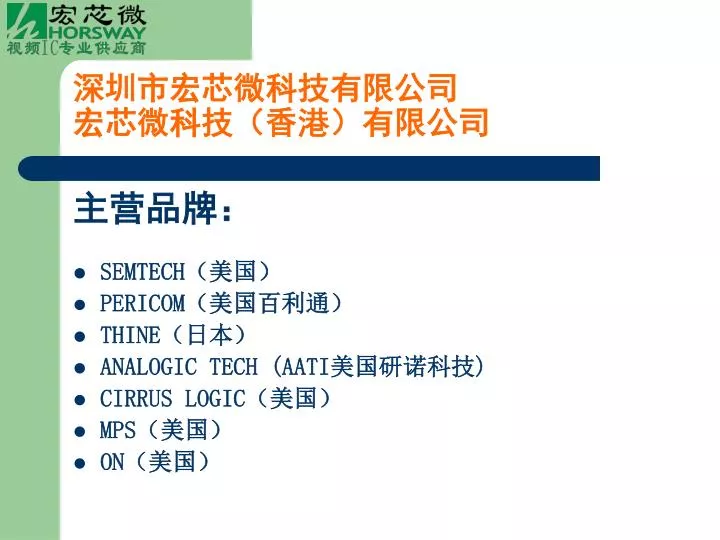

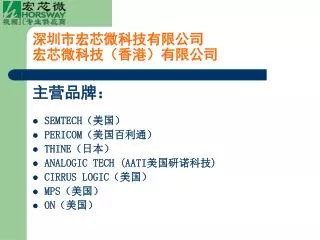

  1. 深圳市宏芯微科技有限公司宏芯微科技（香港）有限公司深圳市宏芯微科技有限公司宏芯微科技（香港）有限公司 主营品牌： • SEMTECH（美国） • PERICOM（美国百利通） • THINE（日本） • ANALOGIC TECH (AATI美国研诺科技) • CIRRUS LOGIC（美国） • MPS（美国） • ON（美国）

  2. 公司介绍 经营理念：品质第一、现货经营、薄利多销、服务至上 。 经营宗旨：积极、高效、诚信、合作 。 深圳市宏芯微科技以视频类IC销售为主。公司拥有完善的供销网络，长期备有大量现货库存。坚持“品质第一、现货经营、薄利多销、服务至上”的经营理念，经过长期的不懈努力，树立了良好的信誉，赢得了客户的好评和青睐，在同行中脱颖而出。公司业务遍布海内外，成为价格优、货源齐、库存量大的知名供应商之一。

  3. SEMTECH 产品介绍 • 电路保护元件存在几种技术，当选择电路保护元件时，若设计师选择不当的保护器件将只能提供错误的安全概念。电路保护元件的选择应根据所要保护的布线情况、可用的电路板空间以及被保护电路的电特性来决定。此外，了解保护元件的特性知识也非常必要，需要考虑的重要因素之一是器件的箝位电压。所谓箝位电压是在ESD器件里跨在瞬变电压消除器(TVS)上的电压，它是被保护IC的应变电压。 • 因为利用先进工艺技术制造的IC电路里氧化层比较薄，栅极氧化层更易受到损害。这意味着较高的箝位电压将在被保护IC器件上产生较高的应变电压，并且增加了失效的概率。 • 很多保护元件都被设计成可吸收大量的能量，由于元件结构或设计上的原因也导致其具有很高的箝位电压。由于变阻器的箝位电压太高，他们不能够提供有效的ESD保护。此外，由于变阻器的高电容他们也不能给高速数据线路提供保护。TVS二极管正是为解决此问题而产生的，它已成为保护便携电子设备的关键性技术。 • TVS二极管是专门设计用于吸收ESD能量并且保护系统免遭ESD损害的固态元件。如果应用得当，TVS二极管将限制跨在被保护器件上的电压刚好高过额定工作电压，但是却远低于破坏阈值电压。

  4. ESD保护原理 • SEMTECH提供TVS（瞬间电压抑制）用于防止电源和数据线免受ESD（静电）和雷击的影响。产品符合IEC 1000-4-2的要求，同时也符合Bellcore 1089 和 FCC part 68的要求。这类产品的性能有：低启动电压、低电容（特别对于高速数据线，如：E1/E1,Ethernet, USB, and 视频 ），低泄漏电流（对于便携设备）。产品线包括用于网络接口 （如RS-232 to RS-485）的多线阵列，用于1/E1, ISDN, xDSL, 和SLIC 线的雷击保护，真实的低压（3V）保护。例如对便携设备保护。 • ESD保护对高密度、小型化和具有复杂功能的电子设备而言具有重要意义。采用TVS二极管防止ESD时，最小击穿电压和击穿电流、最大反向漏电流和额定反向关断电压等参数对电路的影响及选择准则，并针对便携消费电子设备例如、机顶盒、以及个人电脑中的视频线路保护、USB保护和RJ-45接口保护。

  5. SEMTECH 库存型号 • RCLAMP0521P.TCT 保护一路 • RCLAMP0502B.TCT 保护二路 • RCLAMP0502N.TCT 保护二路 • RCLAMP0522P.TCT 保护二路 • SRV05-4 保护四路 • RCLAMP0504F.TCT 保护四路 • RCLAMP0504P.TCT 保护四路 • RCLAMP0514M.TBT 保护四路 • RCLAMP0524P.TCT 保护四路 • RCLAMP0544P.TCT 保护四路

  6. SC530ULTRT SC4519STRT SR3.3TCT STF203-22.TCT SC4524BSETRT SC604AIM.TRT SLVU2.8-4.TBT SD12.TCT SC417MLTRT 代理SEMTECH系列型号 UCLAMP0504A.TCT UCLAMP0501P.TCT UCLAMP0511P.TCT UCLAMP1201P.TCT TCLAMP3302N.TCT ECLAMP2357N.TCT ECLAMP2376P.TCT ECLAMP2378P.TCT SC619ULTRT SC4501MLTRT

  7. RCLAMP0521P.TCTUltra-Low Capacitance 1-Line ESD protection 参数： • 快速保护线路 • IEC 61000-4-2（ESD）±15 kV（air）±8kV（contact） • IEC 61000-4-4（EFT） 40A(tp = 5/50ns) • 超小型封装SLP1006P2（ 1.0 x 0.6 x0.5 mm ） • 保护一条输入/输出数据线路 • 低电容：0.5pf • 低箝位电压超过3GHz的无信号衰减 • 低工作电压：5.0V • 固态硅雪崩技术 应用： • 手机配件 • 数字视觉接口（ DVI ） • 显示器端口 • Mddi接口 • USB接口 • PCI Express • 串行ATA

  8. RCLAMP0502B.TCT Ultra-Low Capacitance TVS for ESD and CDE Protection 参数： • IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact) • IEC 61000-4-4 (EFT) 40A (5/50ns) • 封装SC-75 (SOT-523) • 二条高速的数据线快速保护 • 超低电容阵列(<1pF) • 低箝位电压超过3GHz的无信号衰减 • 低工作电压：5.0V • 固态硅雪崩技术 应用： • 高清晰度多媒体连接(HDMI) • 移动显示数字接口(MDDI) 􀂋 • RF/Antenna电路􀂋 • USB2.0 & 1394接口

  9. RCLAMP0502N.TCTLow Capacitance TVS Diode Array 参数： • ESD protection for high-speed data lines to • IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact) • IEC 61000-4-4 (EFT) 40A (5/50ns) • Array of surge rated diodes with internal TVS Diode • Small package saves board space • Protects two I/O lines and a power line • Low capacitance: 0.3pF typical • Low clamping voltage • Solid-state silicon-avalanche technology 应用： • USB • MMC Port • Serial ATA • Video Port

  10. RCLAMP0522P.TCTUltra Low Capacitance TVS Arrays 参数： • ESD protection for high-speed data lines to • IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact) • IEC 61000-4-5 (Lightning) 5A (8/20μs) • IEC 61000-4-4 (EFT) 40A (5/50ns) • Package design optimized for high speed lines • Flow-Through design • Protects two or four I/O lines • Low capacitance: 0.3pF typical (I/O to I/O) • Low clamping voltage • Low operating voltage: 5V • Solid-state silicon-avalanche technology 应用： • High Defi nition Multi-Media Interface (HDMI) • Digital Visual Interface (DVI) • Unifi ed Display Interface (UDI) • DisplayPortTM Interface • MDDI Ports • PCI Express • Serial ATA

  11. SRV05-4Low Capacitance TVS Diode Array 参数： • ESD protection for high-speed data lines to • IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact) • IEC 61000-4-4 (EFT) 40A (5/50ns) • IEC 61000-4-5 (Lightning) 12A (8/20μs) • Array of surge rated diodes with internal TVS Diode • Small package saves board space • Protects four I/O lines • Low capacitance: 3pF typical • Low clamping voltage • Low operating voltage: 5.0V • Solid-state silicon-avalanche technology 应用： • USB 2.0 Power and Data Line Protection • Video Graphics Cards • Monitors and Flat Panel Displays • Digital Video Interface (DVI) • 10/100/1000 Ethernet • Notebook Computers • SIM Ports • ATM Interfaces • IEEE 1394 Firewire Ports

  12. RCLAMP0504P.TCTLow Capacitance TVS Array 参数： • Transient protection for high-speed data lines to • IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact) • IEC 61000-4-4 (EFT) 40A (5/50ns) • Array of surge rated diodes with internal TVS Diode • Small package (1.6 x 1.6mm) saves board space • Protects up to four I/O lines & power line • Low capacitance (<3pF) for high-speed interfaces • No insertion loss to 2.0GHz • Low leakage current and clamping voltage • Low operating voltage: 5.0V • Solid-state silicon-avalanche technology 应用： • USB 2.0 and USB OTG • Multi Media Card (MMC) Interfaces • SD Card Interfaces • MDDI Ports • SIM Ports • Key Pads • Gigabit Ethernet

  13. RCLAMP0514M.TBTLow Capacitance TVS Diode Array 参数： • ESD protection for high-speed data lines to • IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact) • IEC 61000-4-5 (Lightning) 5A (8/20μs) • IEC 61000-4-4 (EFT) 40A (5/50ns) • Array of surge rated diodes with internal TVS Diode • Small package saves board space • Protects four I/O lines and one Vcc line • Low capacitance: 0.7pF typical (Line-to-Line) • Low clamping voltage • Low operating voltage: 5.0V • Solid-state silicon-avalanche technology 应用： • 高清晰度多媒体服务接口（ HDMI ） • 数字视觉接口（ DVI ） • 10/100/1000以太网 • 显示器及平板显示器 • 笔记本电脑 • 机顶盒 • 投影电视

  14. RCLAMP0524P.TCTUltra Low Capacitance TVS Arrays 参数： • ESD protection for high-speed data lines to • IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact) • IEC 61000-4-5 (Lightning) 5A (8/20μs) • IEC 61000-4-4 (EFT) 40A (5/50ns) • Package design optimized for high speed lines • Flow-Through design • Protects two or four I/O lines • Low capacitance: 0.3pF typical (I/O to I/O) • Low clamping voltage • Low operating voltage: 5V • Solid-state silicon-avalanche technology 应用： • High Defi nition Multi-Media Interface (HDMI) • Digital Visual Interface (DVI) • Unifi ed Display Interface (UDI) • DisplayPortTM Interface • MDDI Ports • PCI Express • Serial ATA

  15. RCLAMP0504F.TCTLow Capacitance TVS Array 参数： • Transient protection for high-speed data lines to • IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact) • IEC 61000-4-4 (EFT) 40A (5/50ns) • Array of surge rated diodes with internal TVS Diode • Protects up to four I/O lines & power line • Low capacitance (<3pF) for high-speed interfaces • No insertion loss to 2.0GHz • Low operating voltage: 5.0V • Solid-state silicon-avalanche technology 应用： • USB 2.0 /USB OTG • Monitors and Flat Panel Displays • Digital Visual Interface (DVI) • High-Definition Multimedia Interface (HDMI) • Gigabit Ethernet • SIM Ports • IEEE 1394 Firewire Ports

  16. RCLAMP0544P.TCTESD Protection for HDMI Interfaces 参数： • ESD protection for high-speed data lines to • IEC 61000-4-2 (ESD) ±18kV (air), ±12kV (contact) • IEC 61000-4-5 (Lightning) 5A (8/20μs) • IEC 61000-4-4 (EFT) 40A (5/50ns) • Array of surge rated diodes with internal TVS Diode • Small package saves board space • Protects four I/O lines and one Vcc line • Low capacitance: 0.3pF typical (I/O to I/O) • Low clamping voltage • Low operating voltage: 5.0V • Solid-state silicon-avalanche technolog 应用： • High Definition Multi-Media Interface (HDMI) • Digital Visual Interface (DVI) • 10/100/1000 Ethernet • Monitors and Flat Panel Displays • Notebook Computers • Set Top Box • Projection TV

  17. 联系方式 • 联系人：黎雪锋 (销售工程师) • 手机：13824370687 • 座机：086-0755-83981920 • 传真：086-0755-82513654 • QQ ：78921275 • MSN：sziclxf@hotmail.com • 网站：www.chip01.com • 地址：深圳市福田区南光捷佳大厦0917-0918室
