  1. 网络综合布线工程案例 • 大厦综合布线系统方案(1) • 大厦综合布线系统方案(2) • 校园综合布线系统方案 • 小区综合布线系统方案 • 家居综合布线系统方案

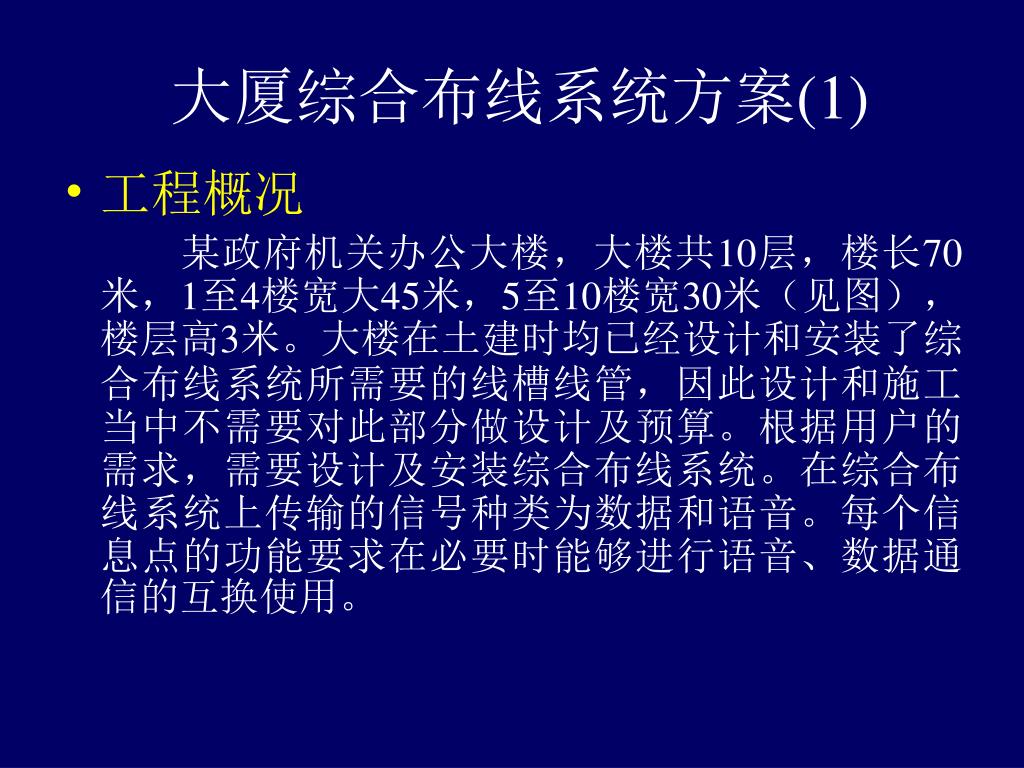

  2. 大厦综合布线系统方案(1) • 工程概况 某政府机关办公大楼，大楼共10层，楼长70米，1至4楼宽大45米，5至10楼宽30米（见图），楼层高3米。大楼在土建时均已经设计和安装了综合布线系统所需要的线槽线管，因此设计和施工当中不需要对此部分做设计及预算。根据用户的需求，需要设计及安装综合布线系统。在综合布线系统上传输的信号种类为数据和语音。每个信息点的功能要求在必要时能够进行语音、数据通信的互换使用。

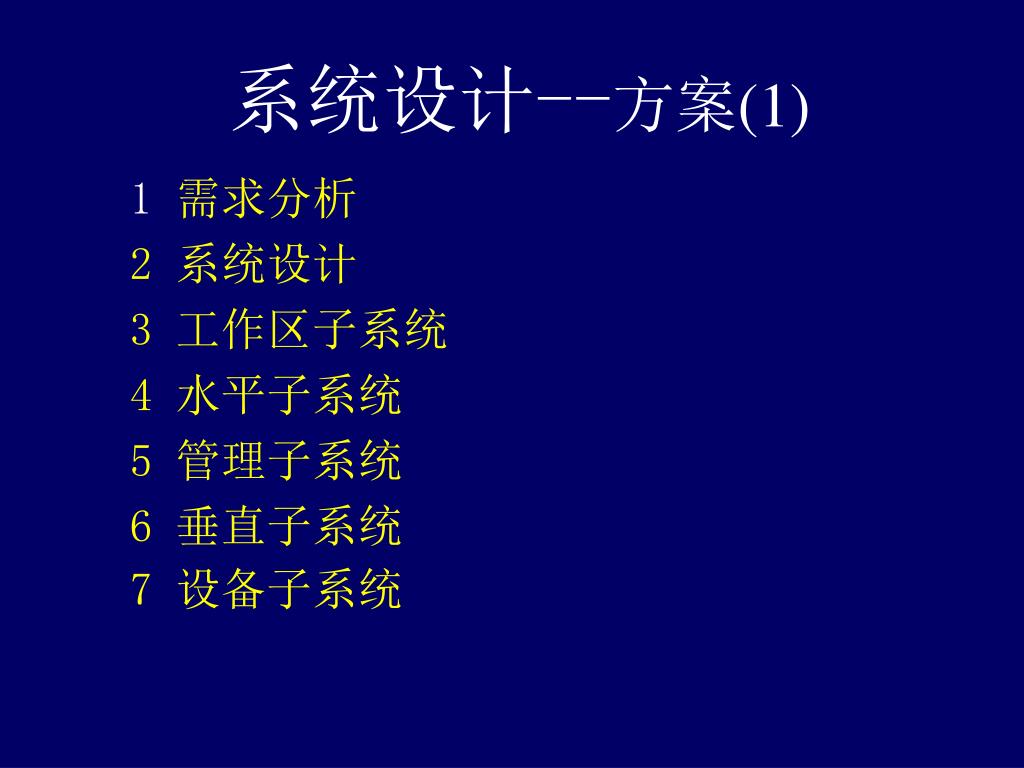

  3. 系统设计--方案(1) 1 需求分析 2 系统设计 3 工作区子系统 4 水平子系统 5 管理子系统 6 垂直子系统 7 设备子系统

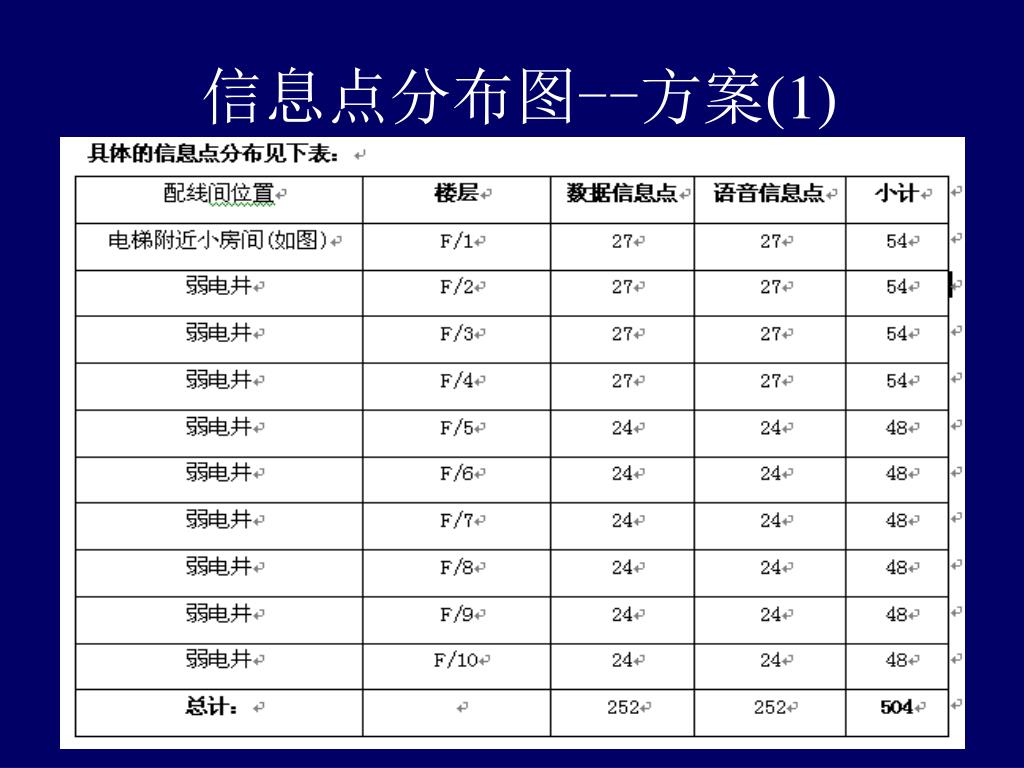

  4. 信息点分布图--方案(1)

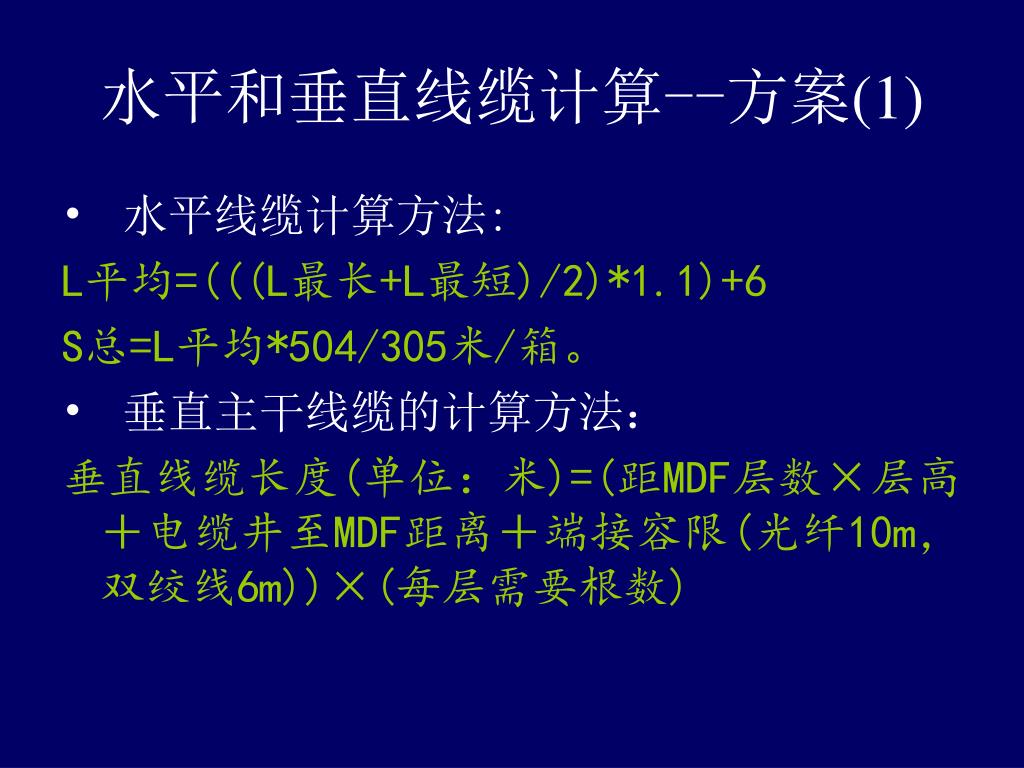

  5. 水平和垂直线缆计算--方案(1) • 水平线缆计算方法: L平均=(((L最长+L最短)/2)*1.1)+6 S总=L平均*504/305米/箱。 • 垂直主干线缆的计算方法： 垂直线缆长度(单位：米)=(距MDF层数×层高＋电缆井至MDF距离＋端接容限(光纤10m，双绞线6m))×(每层需要根数)

  6. GCS管理--方案(1) • GCS色标标计方案示意图

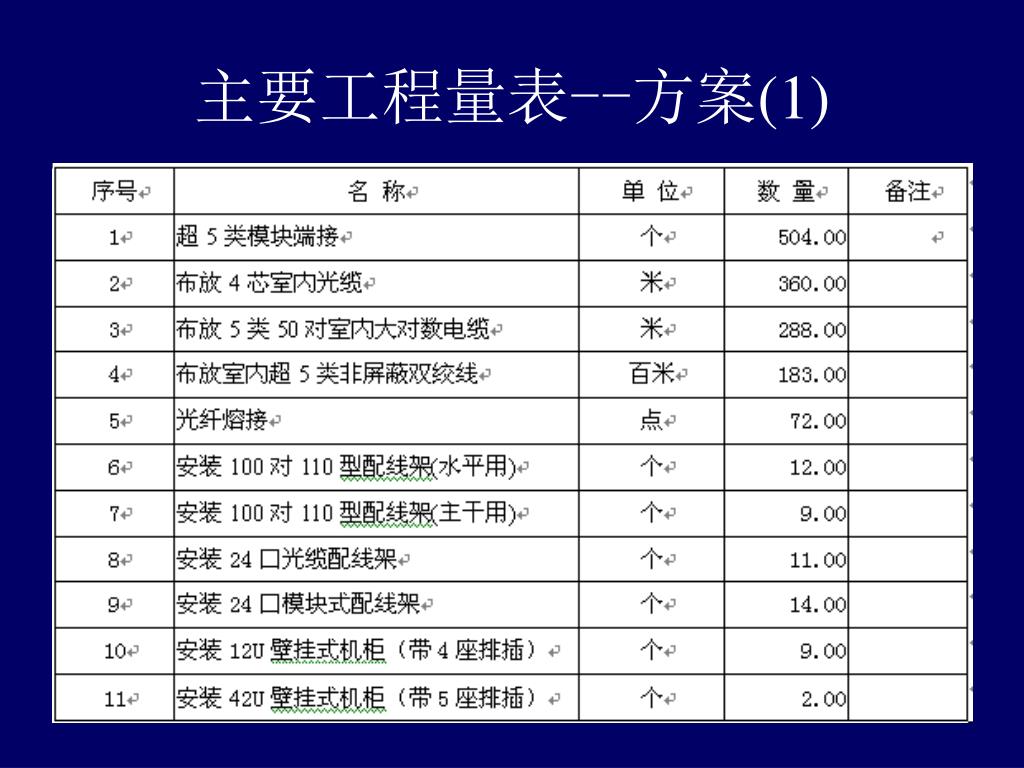

  7. 主要工程量表--方案(1)

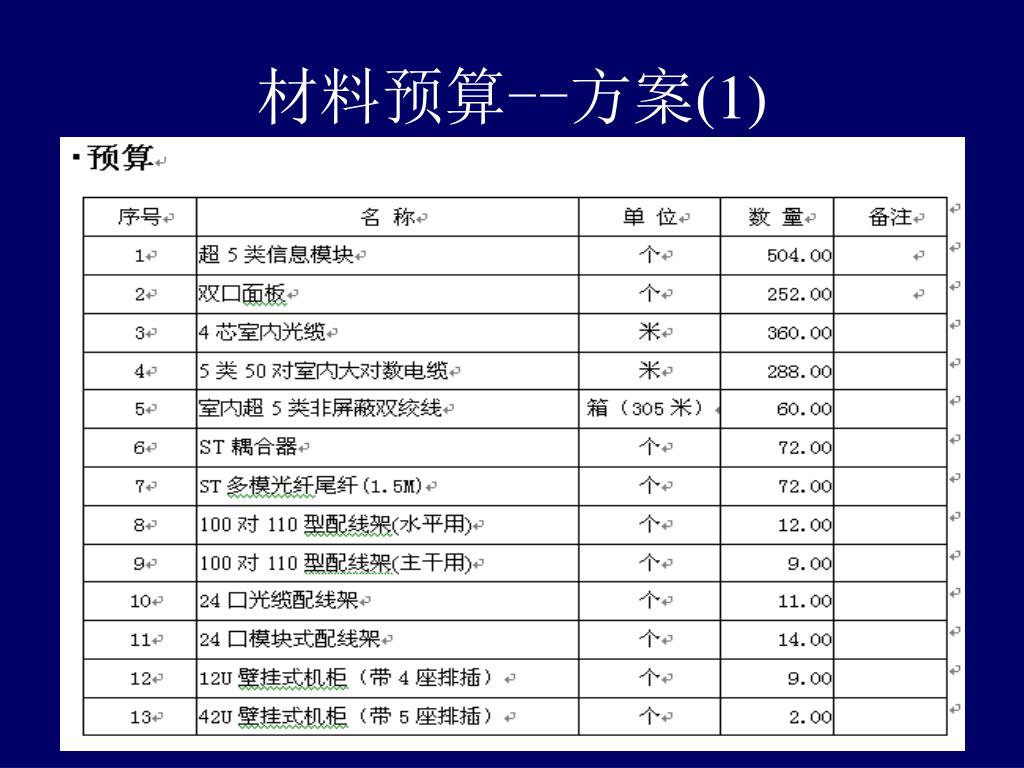

  8. 材料预算--方案(1)

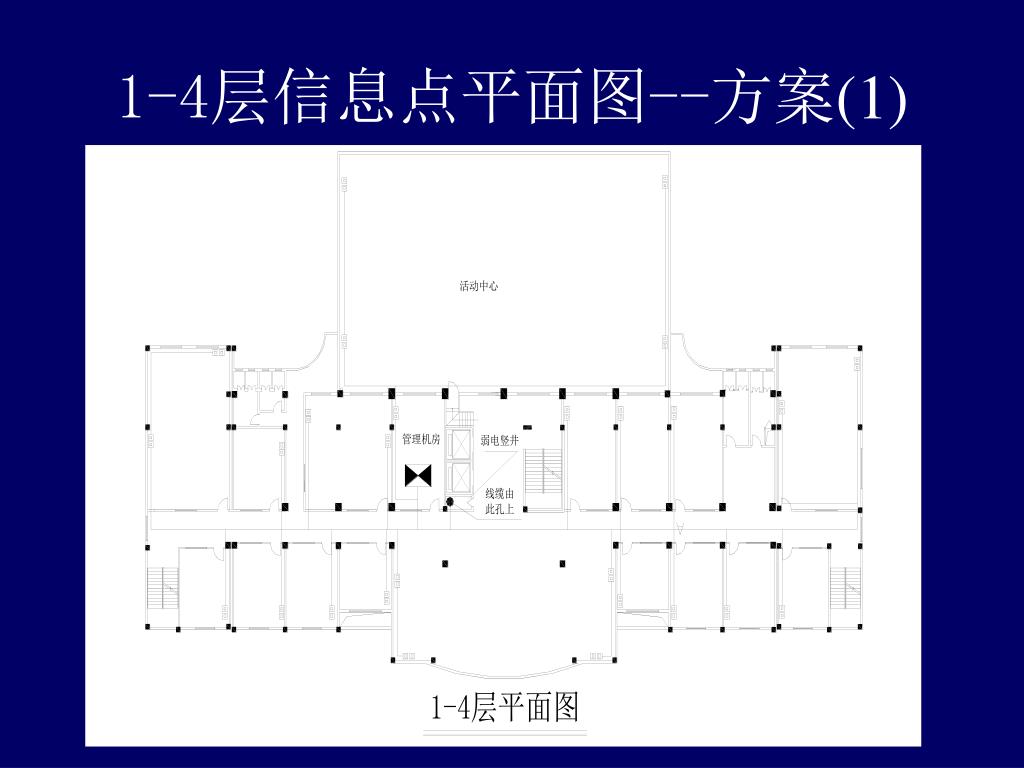

  9. 1-4层信息点平面图--方案(1)

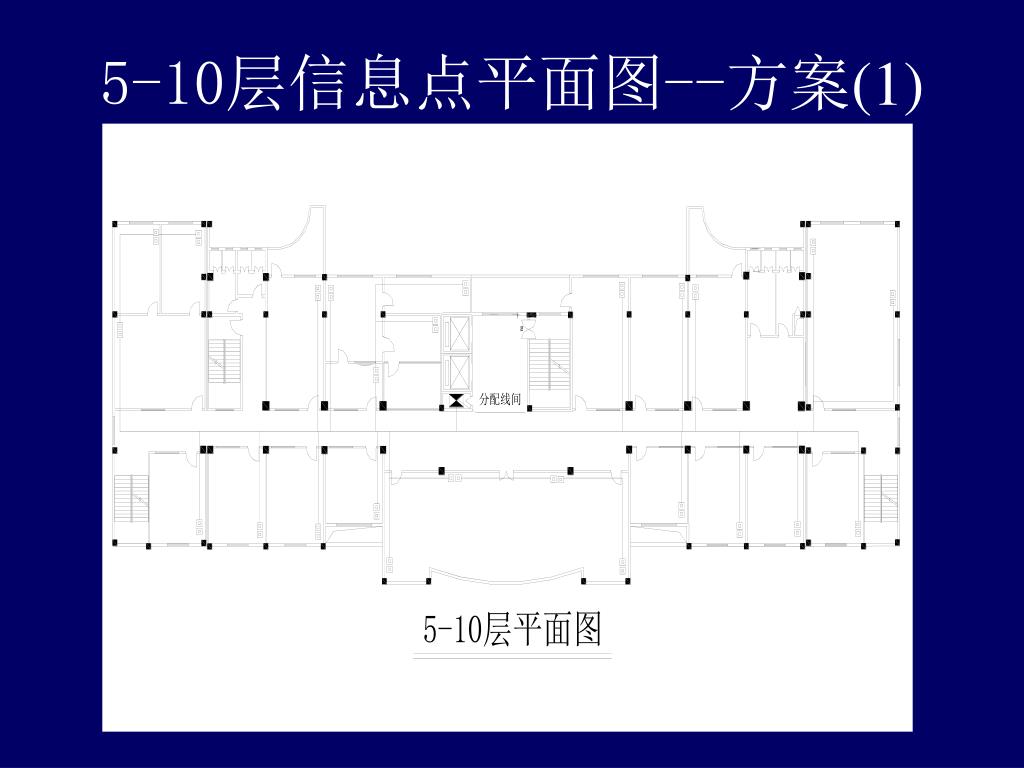

  10. 5-10层信息点平面图--方案(1)

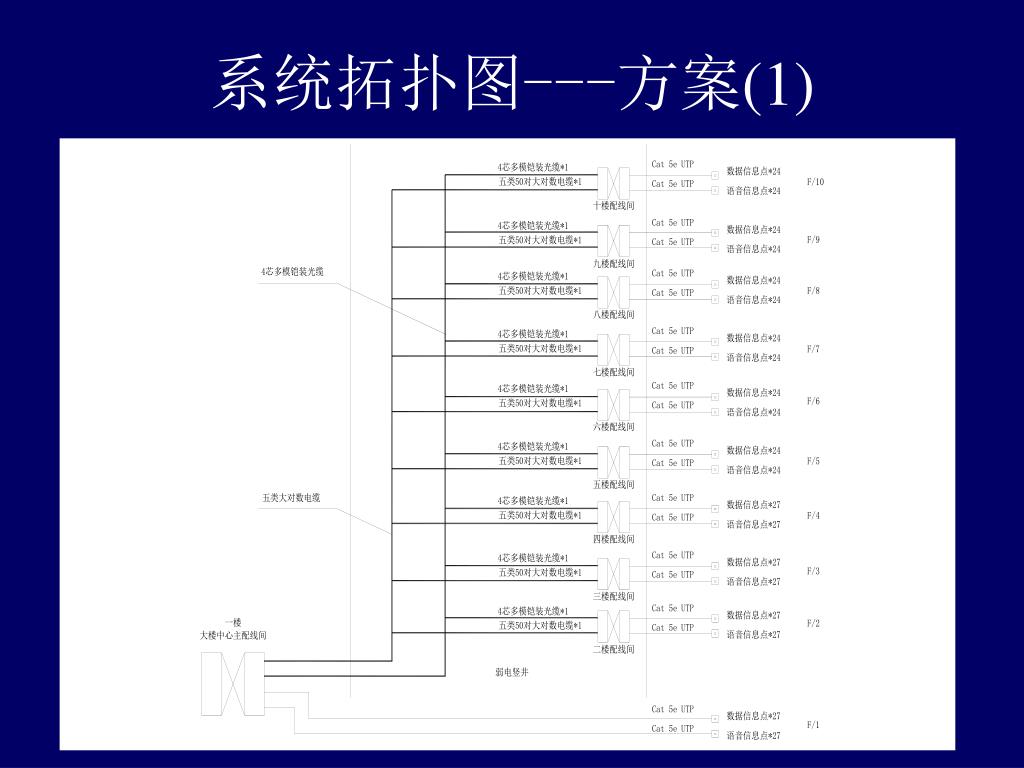

  11. 系统拓扑图---方案(1)

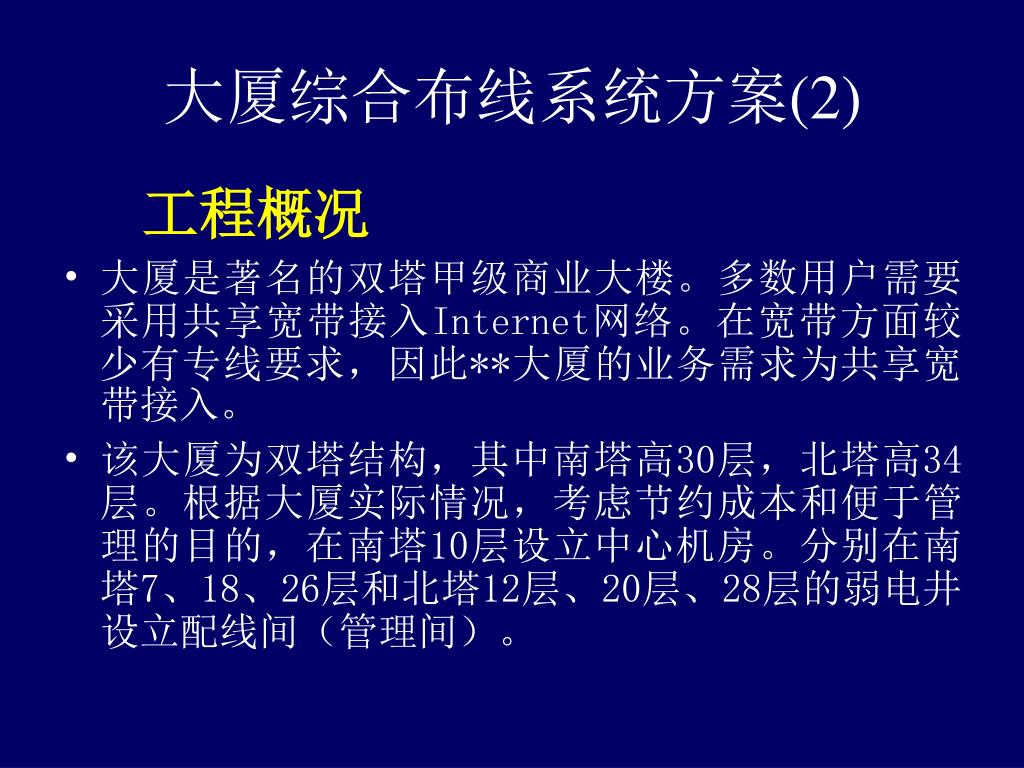

  12. 大厦综合布线系统方案(2) 工程概况 • 大厦是著名的双塔甲级商业大楼。多数用户需要采用共享宽带接入Internet网络。在宽带方面较少有专线要求，因此**大厦的业务需求为共享宽带接入。 • 该大厦为双塔结构，其中南塔高30层，北塔高34层。根据大厦实际情况，考虑节约成本和便于管理的目的，在南塔10层设立中心机房。分别在南塔7、18、26层和北塔12层、20层、28层的弱电井设立配线间（管理间）。

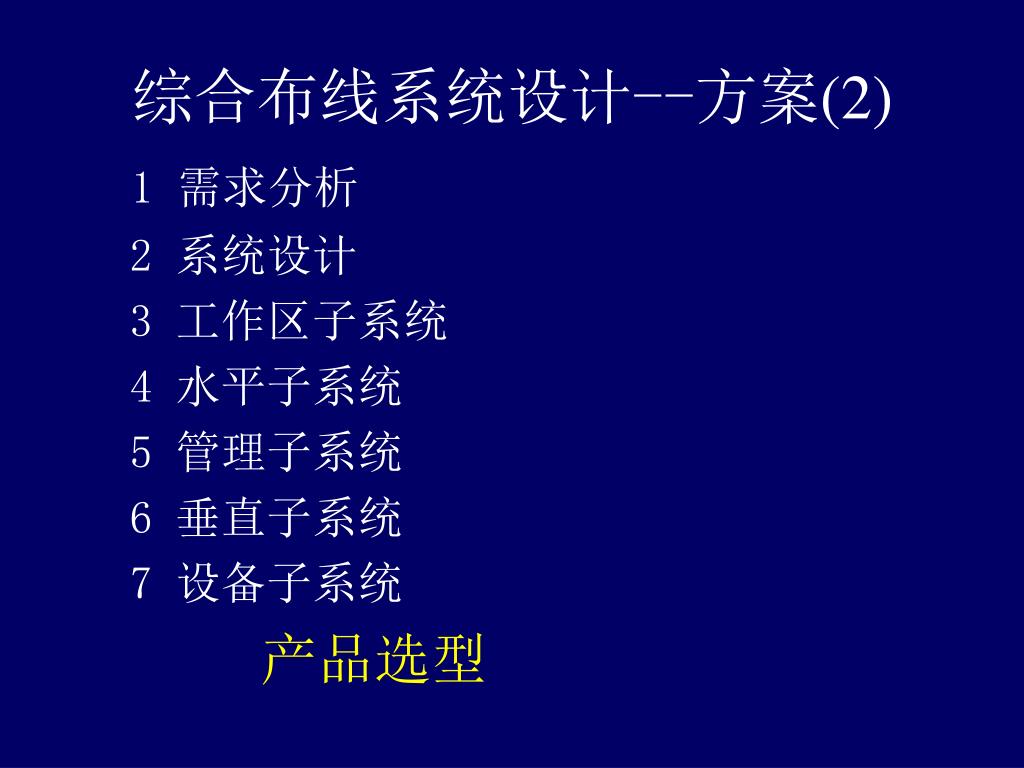

  13. 综合布线系统设计--方案(2) 1 需求分析 2 系统设计 3 工作区子系统 4 水平子系统 5 管理子系统 6 垂直子系统 7 设备子系统 产品选型

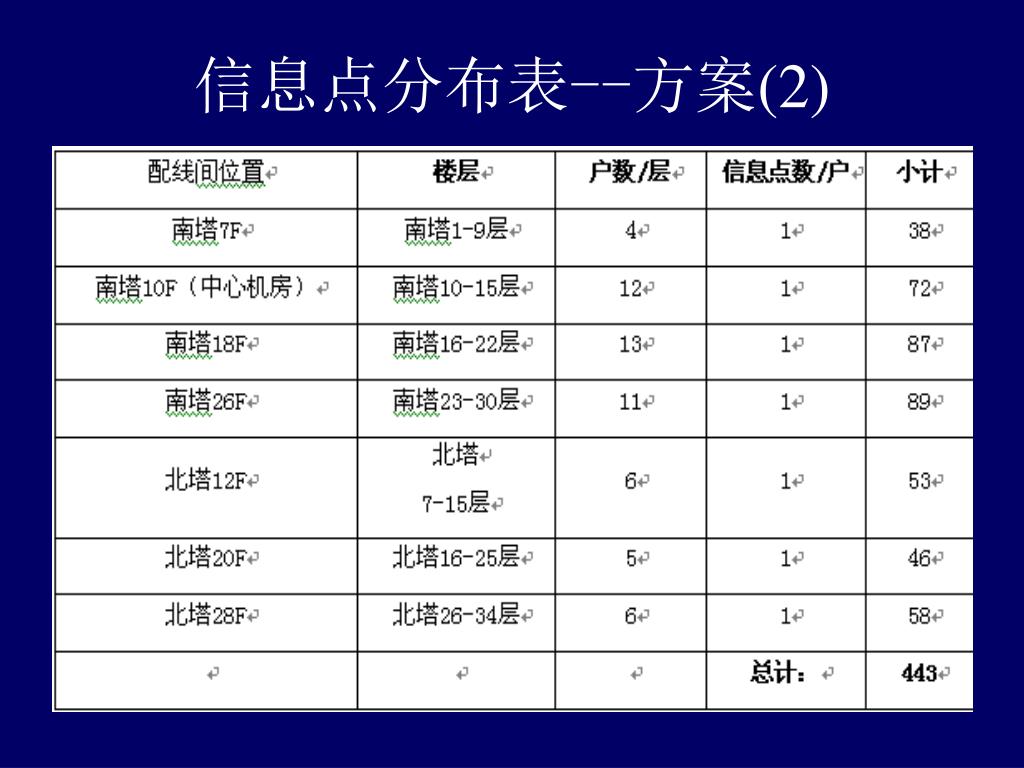

  14. 信息点分布表--方案(2)

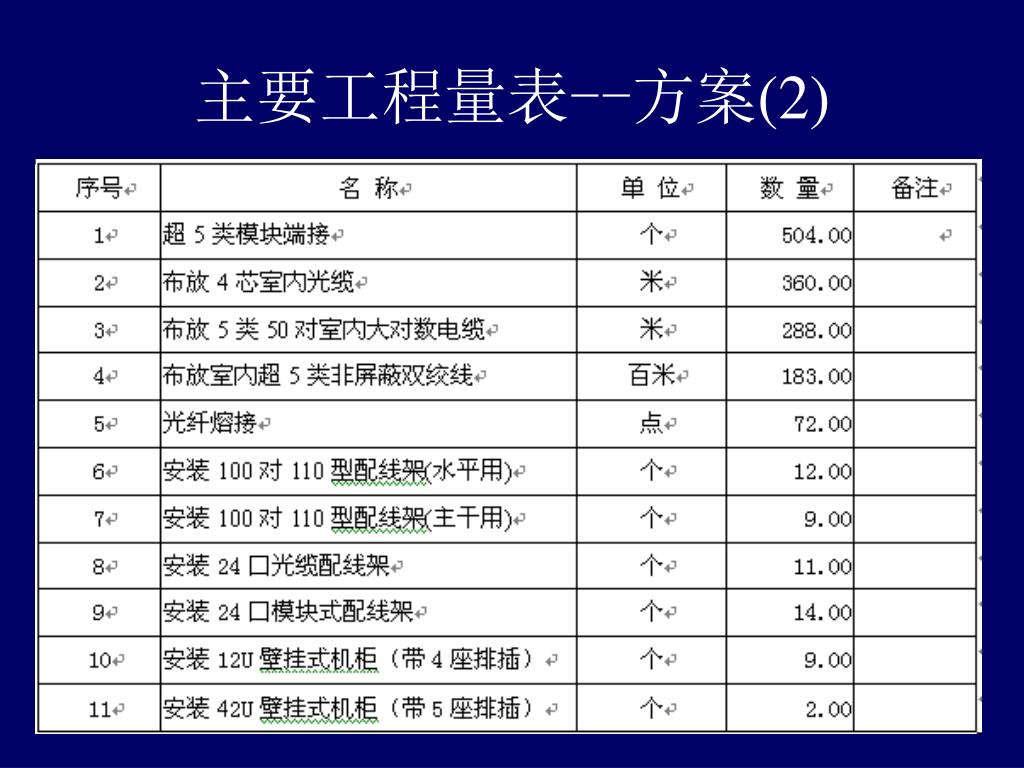

  15. 主要工程量表--方案(2)

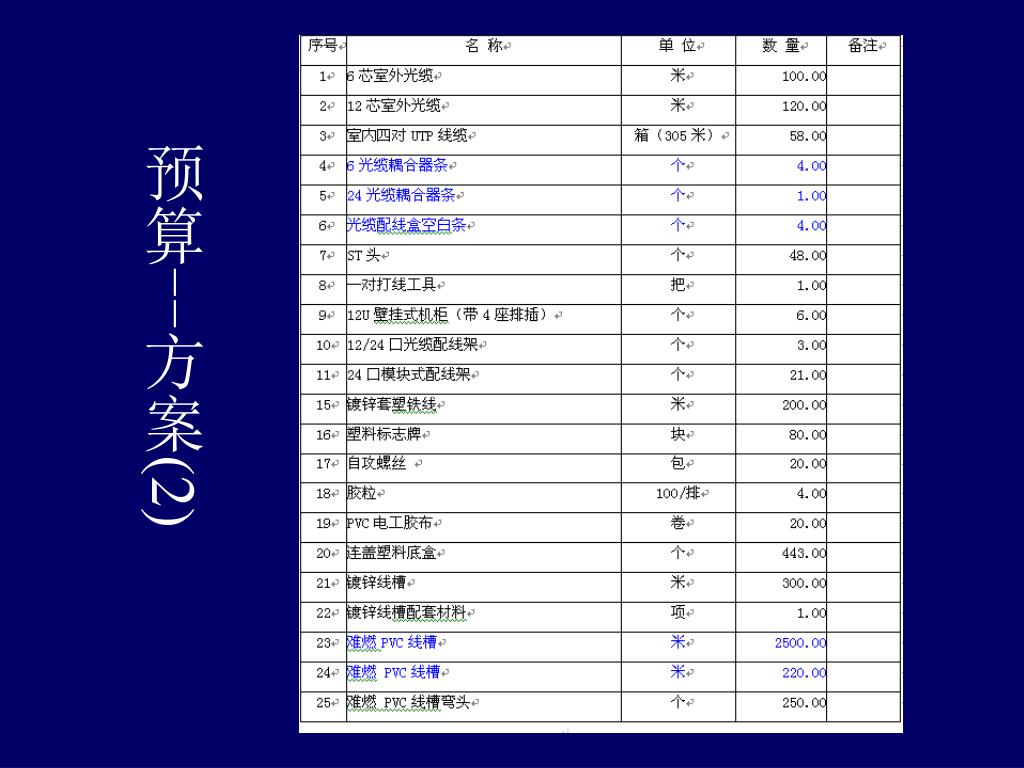

  16. 预算--方案(2)

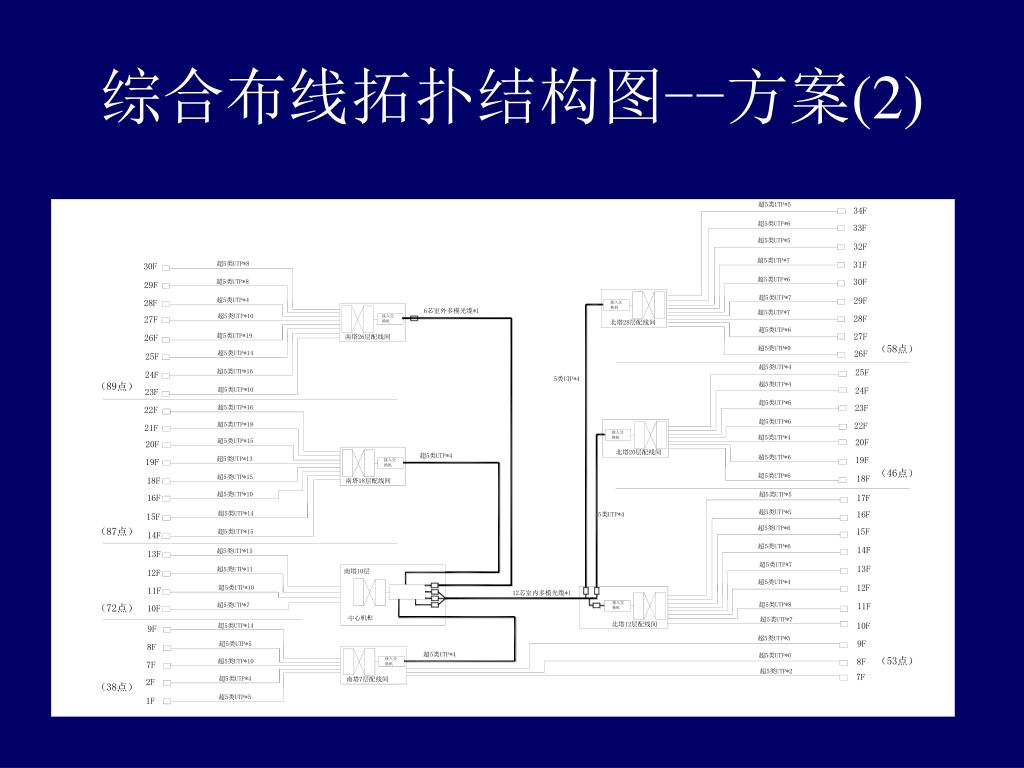

  17. 综合布线拓扑结构图--方案(2)

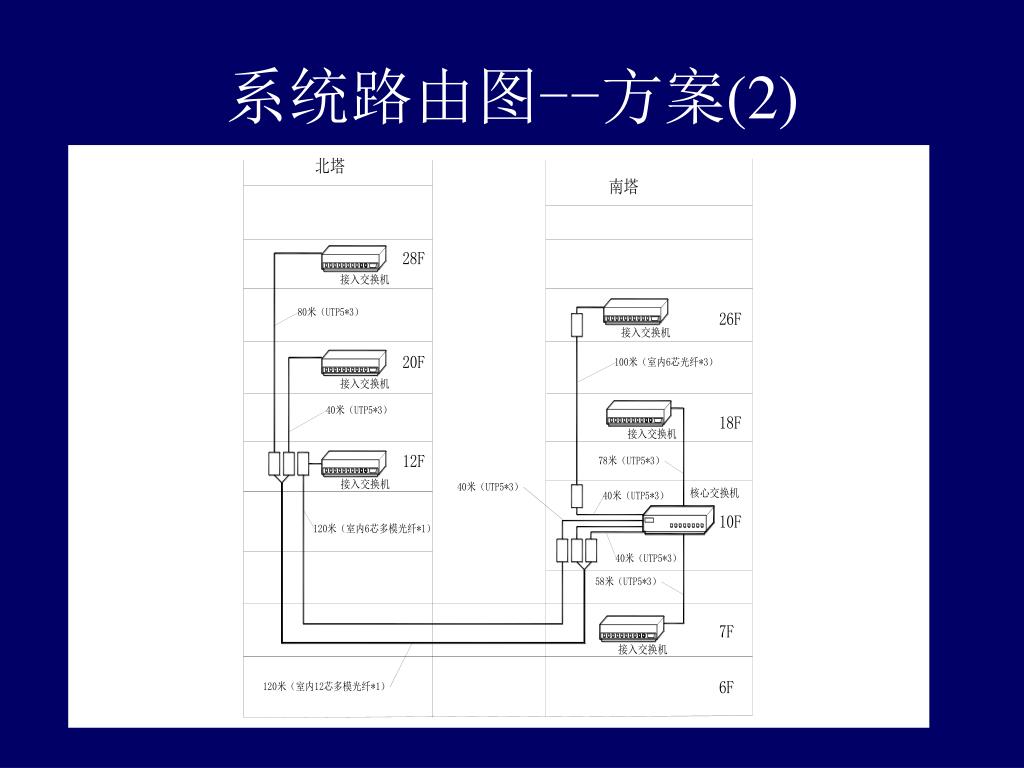

  18. 系统路由图--方案(2)

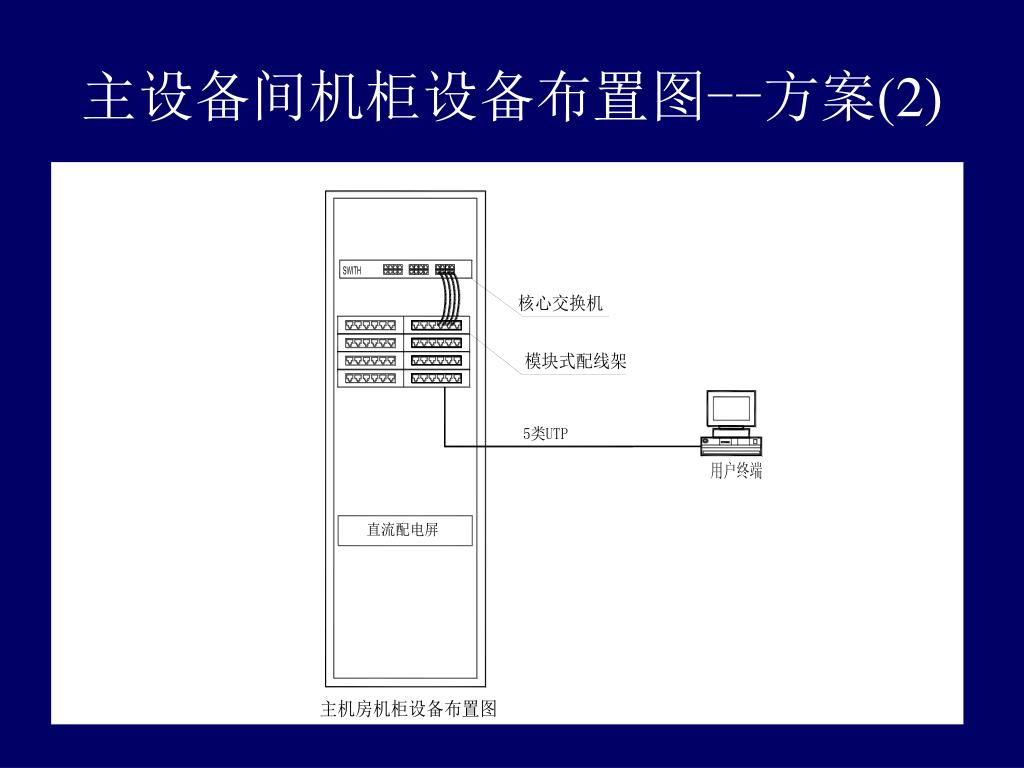

  19. 主设备间机柜设备布置图--方案(2)

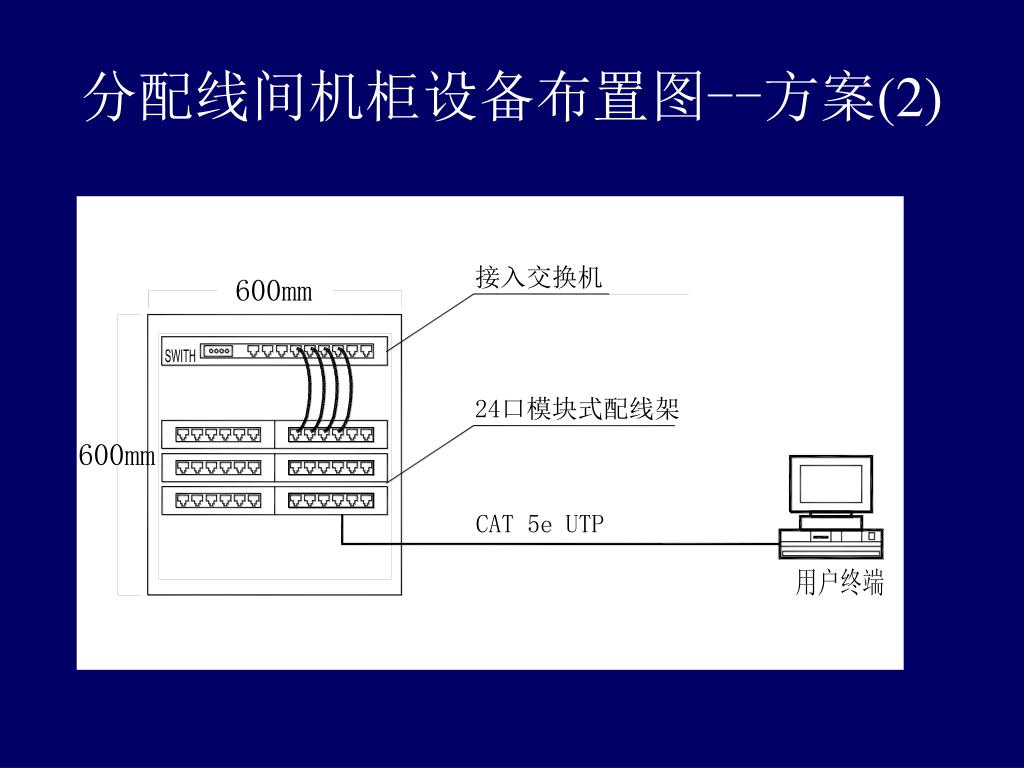

  20. 分配线间机柜设备布置图--方案(2)

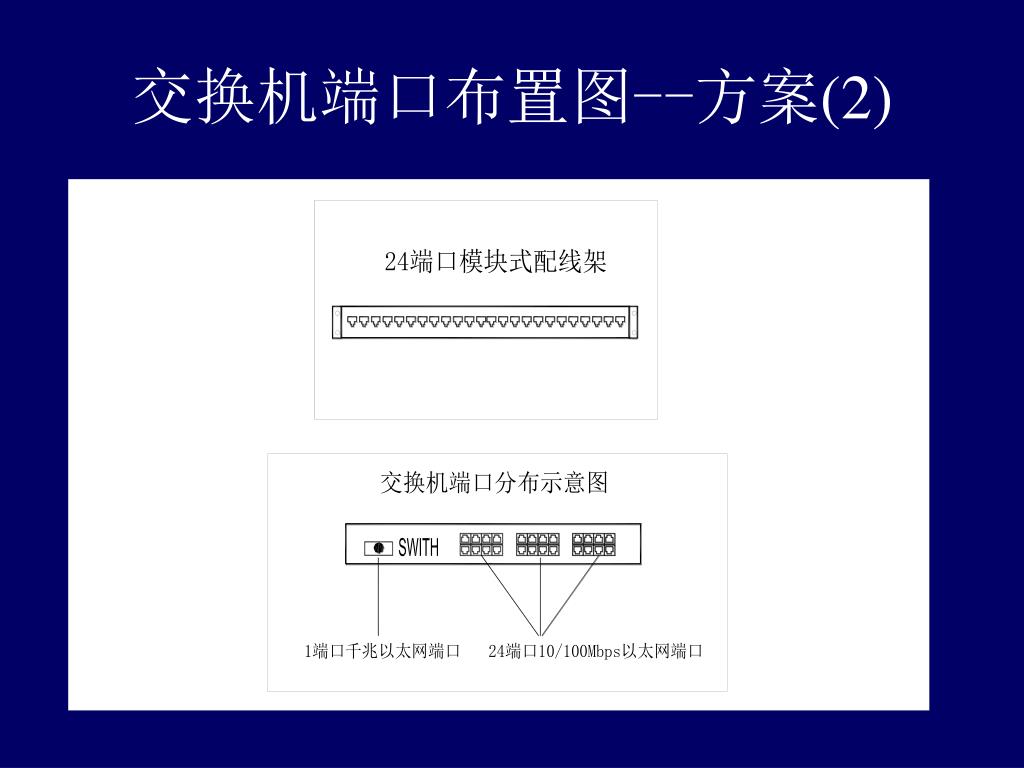

  21. 交换机端口布置图--方案(2)

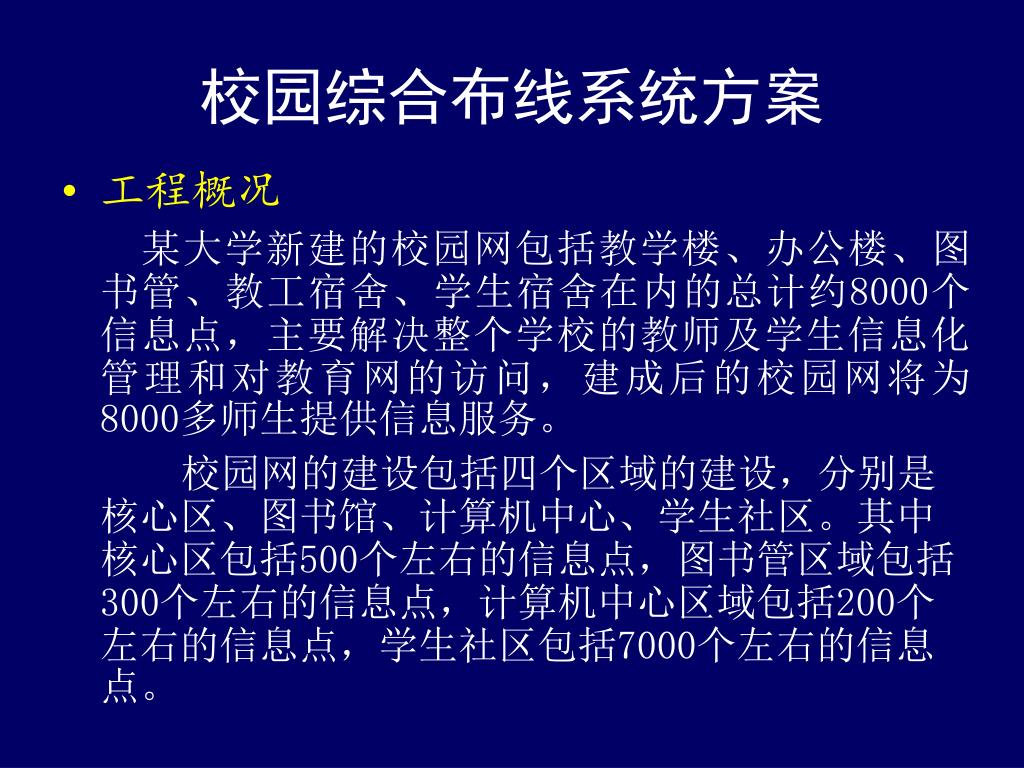

  22. 校园综合布线系统方案 • 工程概况 某大学新建的校园网包括教学楼、办公楼、图书管、教工宿舍、学生宿舍在内的总计约8000个信息点，主要解决整个学校的教师及学生信息化管理和对教育网的访问，建成后的校园网将为8000多师生提供信息服务。 校园网的建设包括四个区域的建设，分别是核心区、图书馆、计算机中心、学生社区。其中核心区包括500个左右的信息点，图书管区域包括300个左右的信息点，计算机中心区域包括200个左右的信息点，学生社区包括7000个左右的信息点。

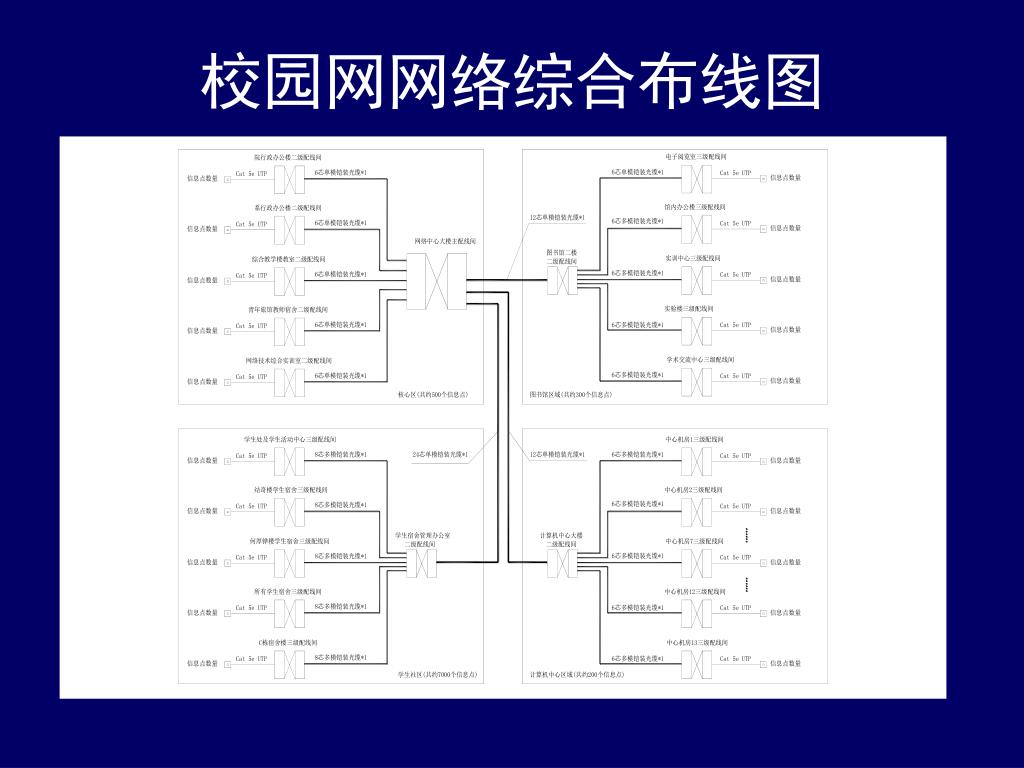

  23. 校园网网络综合布线图

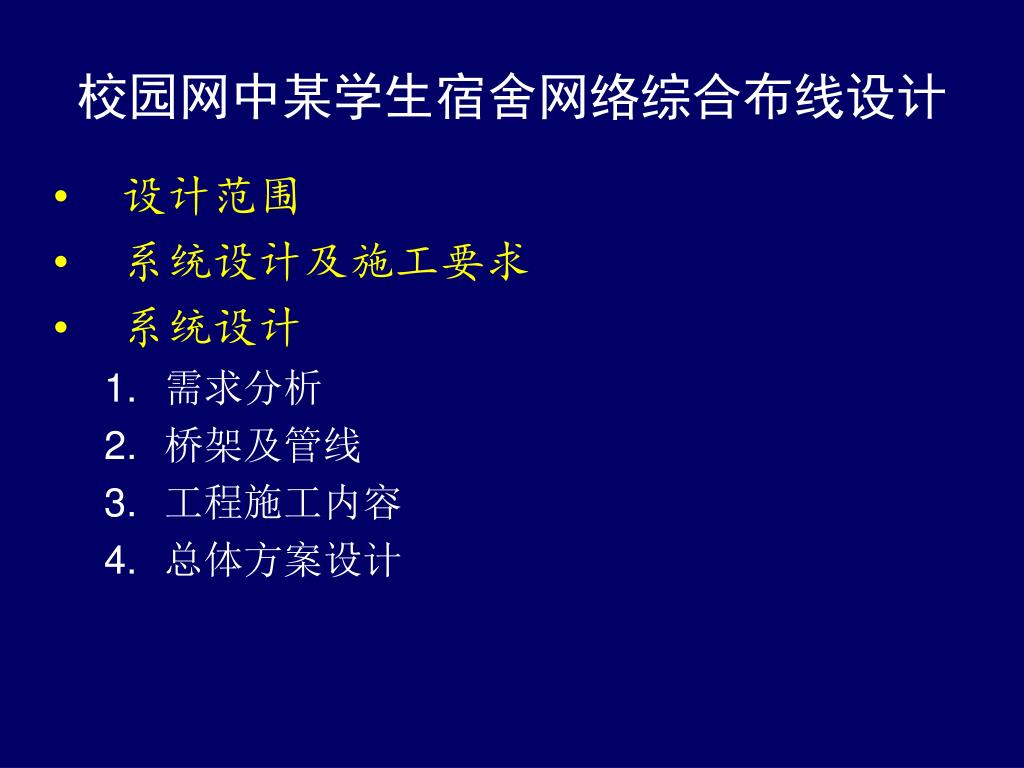

  24. 校园网中某学生宿舍网络综合布线设计 • 设计范围 • 系统设计及施工要求 • 系统设计 • 需求分析 • 桥架及管线 • 工程施工内容 • 总体方案设计

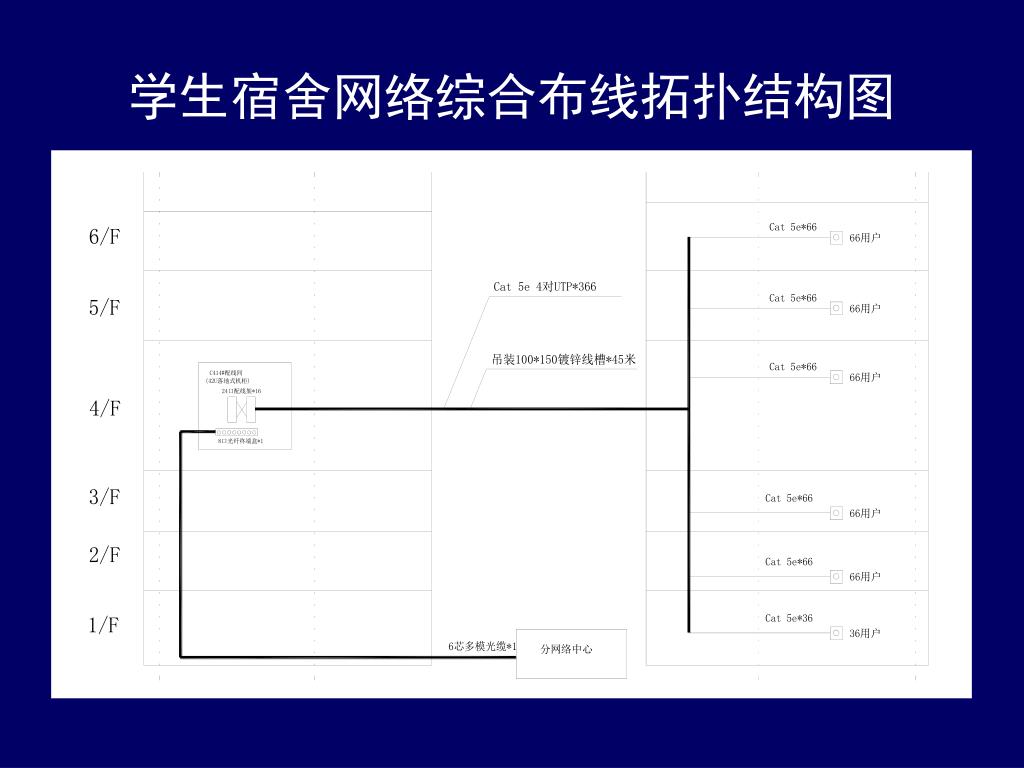

  25. 学生宿舍网络综合布线拓扑结构图

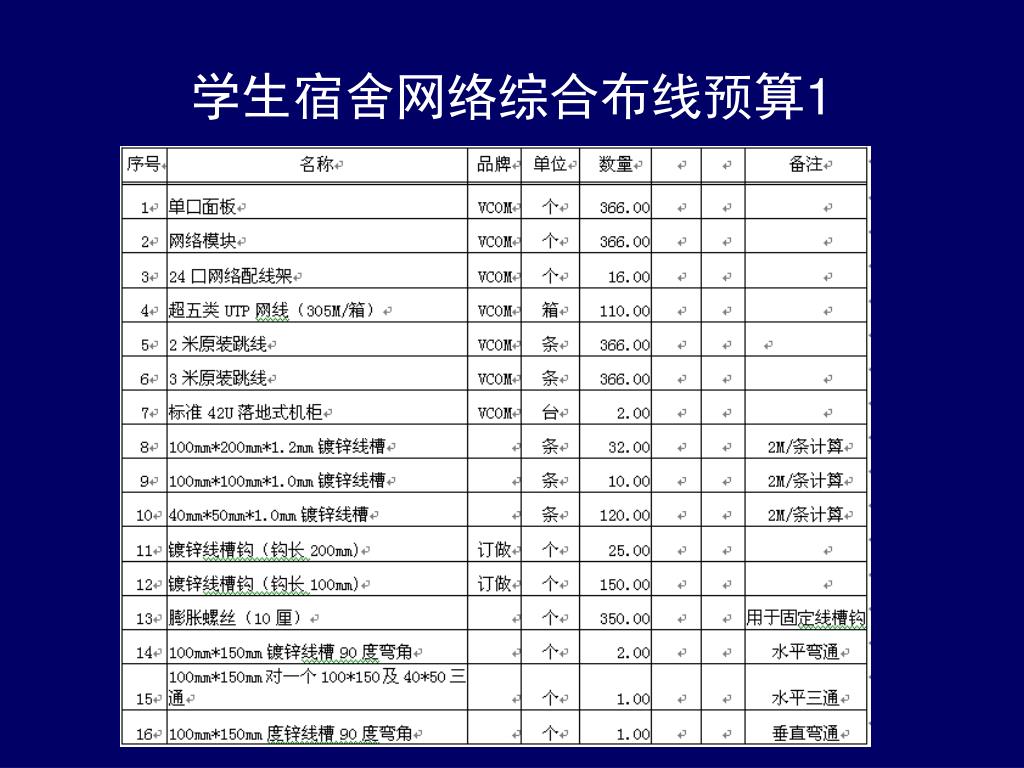

  26. 学生宿舍网络综合布线预算1

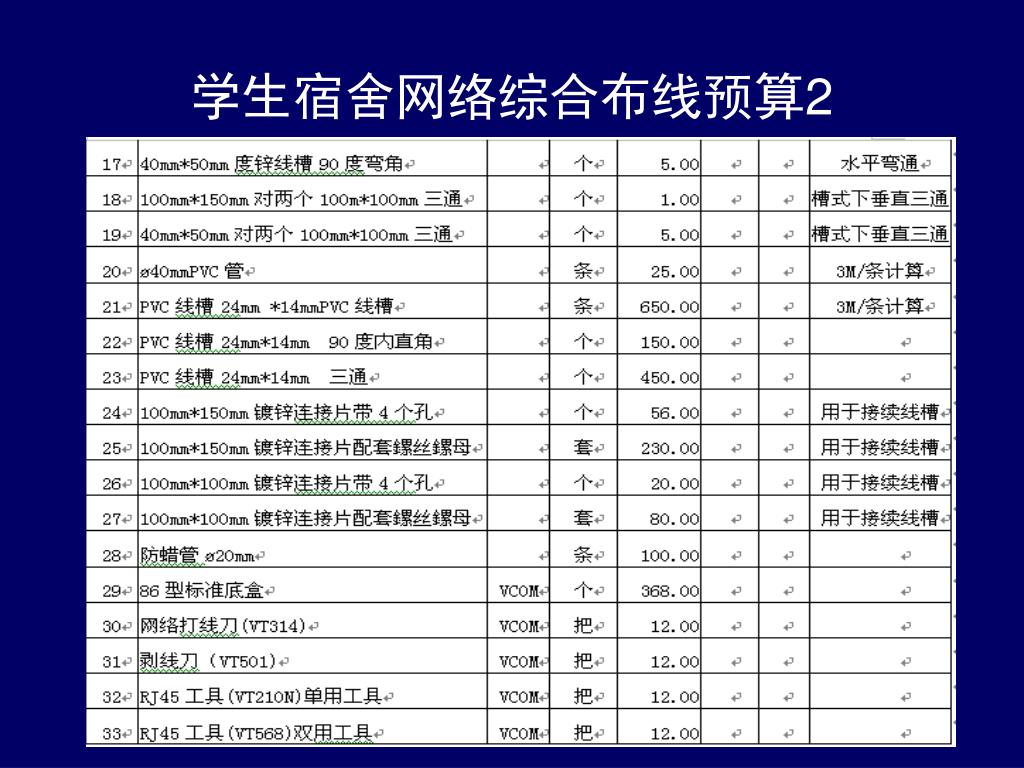

  27. 学生宿舍网络综合布线预算2

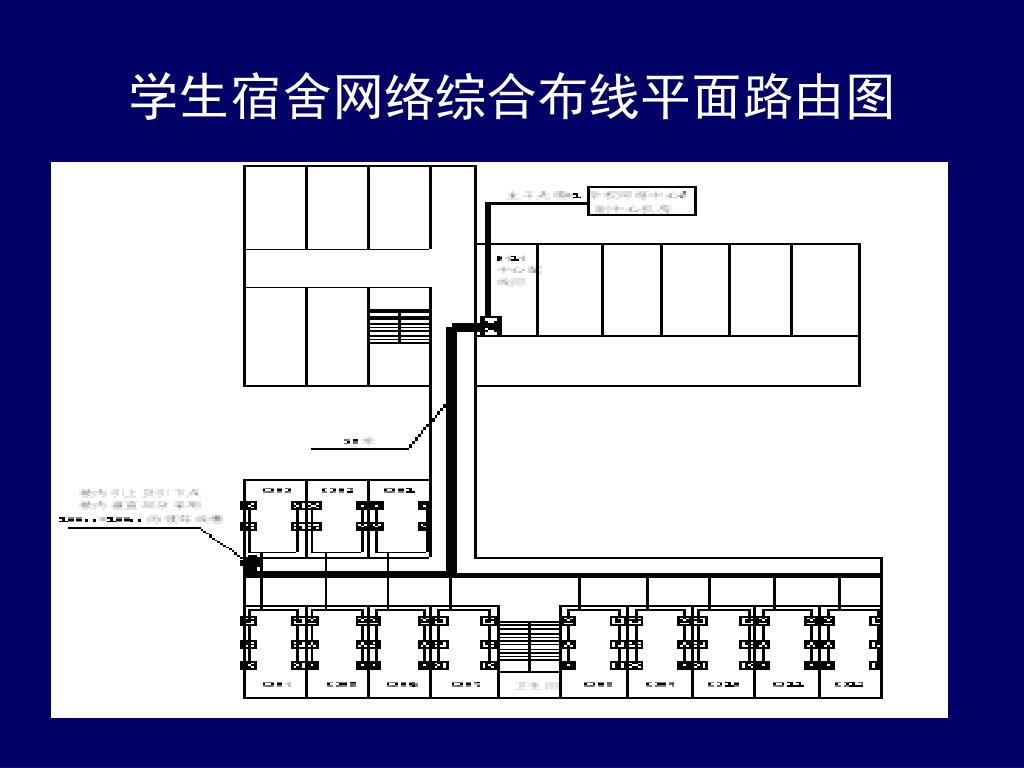

  28. 学生宿舍网络综合布线平面路由图

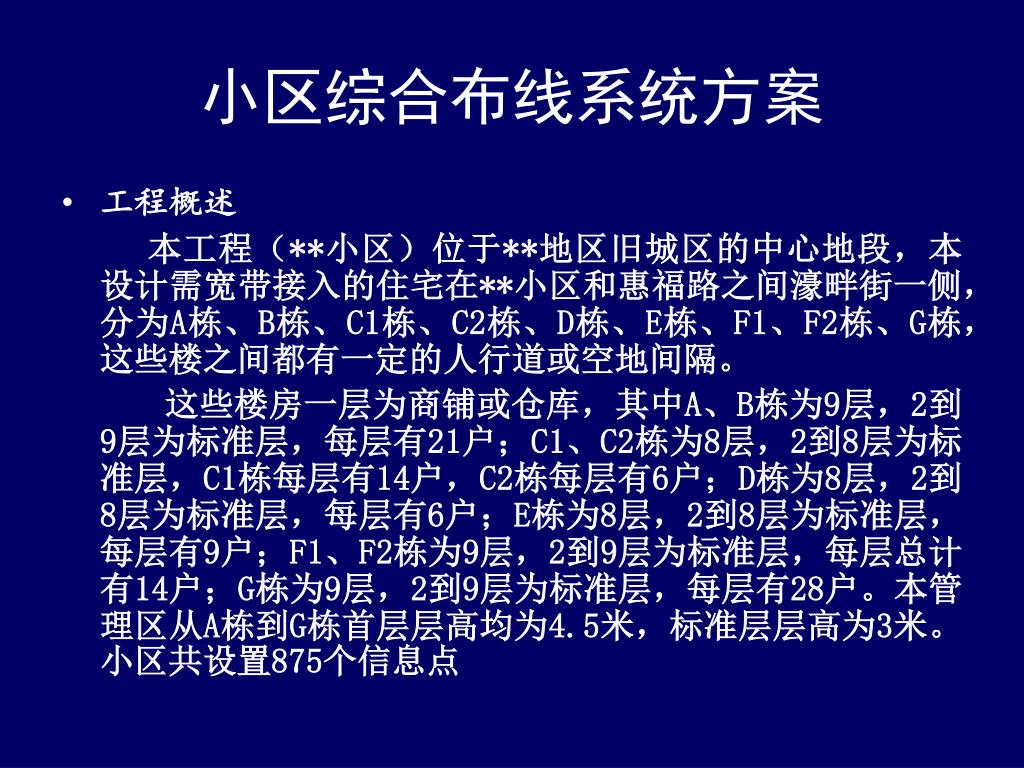

  29. 小区综合布线系统方案 • 工程概述 本工程（**小区）位于**地区旧城区的中心地段，本设计需宽带接入的住宅在**小区和惠福路之间濠畔街一侧，分为A栋、B栋、C1栋、C2栋、D栋、E栋、F1、F2栋、G栋，这些楼之间都有一定的人行道或空地间隔。 这些楼房一层为商铺或仓库，其中A、B栋为9层，2到9层为标准层，每层有21户；C1、C2栋为8层，2到8层为标准层，C1栋每层有14户，C2栋每层有6户；D栋为8层，2到8层为标准层，每层有6户；E栋为8层，2到8层为标准层，每层有9户；F1、F2栋为9层，2到9层为标准层，每层总计有14户；G栋为9层，2到9层为标准层，每层有28户。本管理区从A栋到G栋首层层高均为4.5米，标准层层高为3米。小区共设置875个信息点

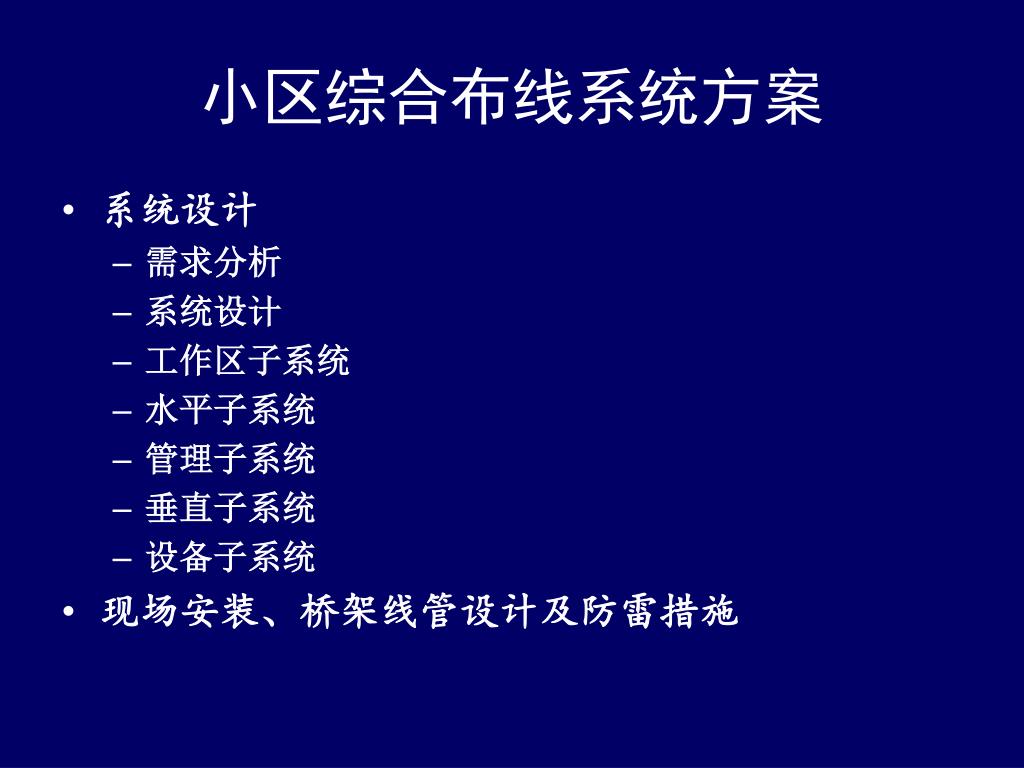

  30. 小区综合布线系统方案 • 系统设计 • 需求分析 • 系统设计 • 工作区子系统 • 水平子系统 • 管理子系统 • 垂直子系统 • 设备子系统 • 现场安装、桥架线管设计及防雷措施

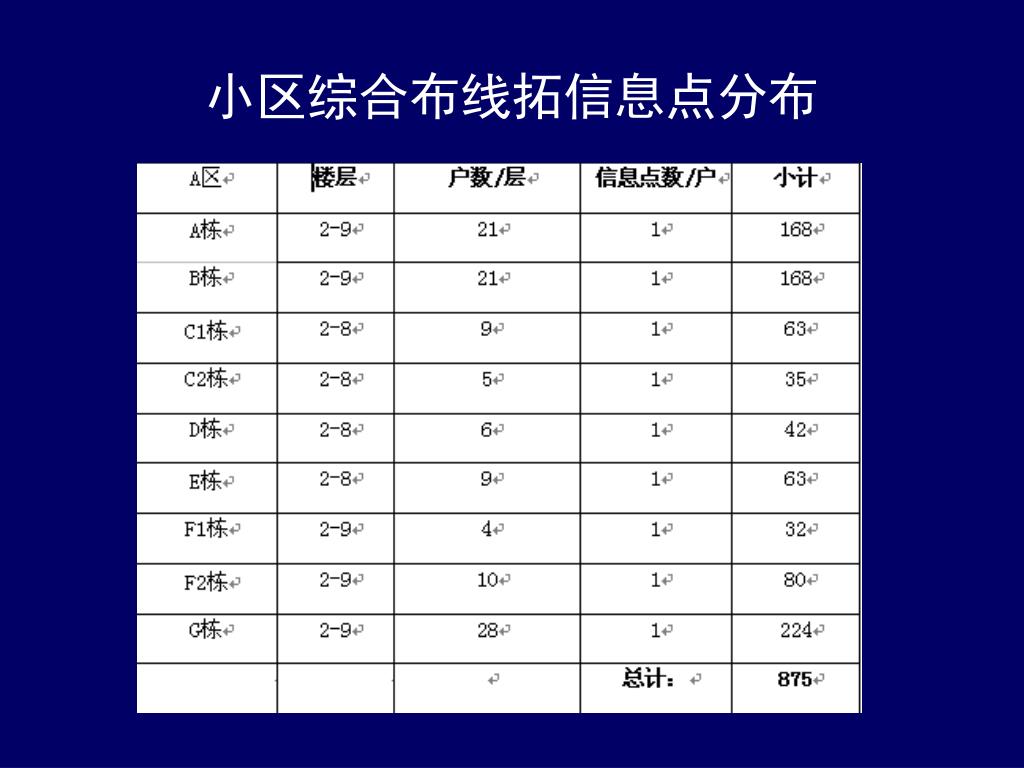

  31. 小区综合布线拓信息点分布

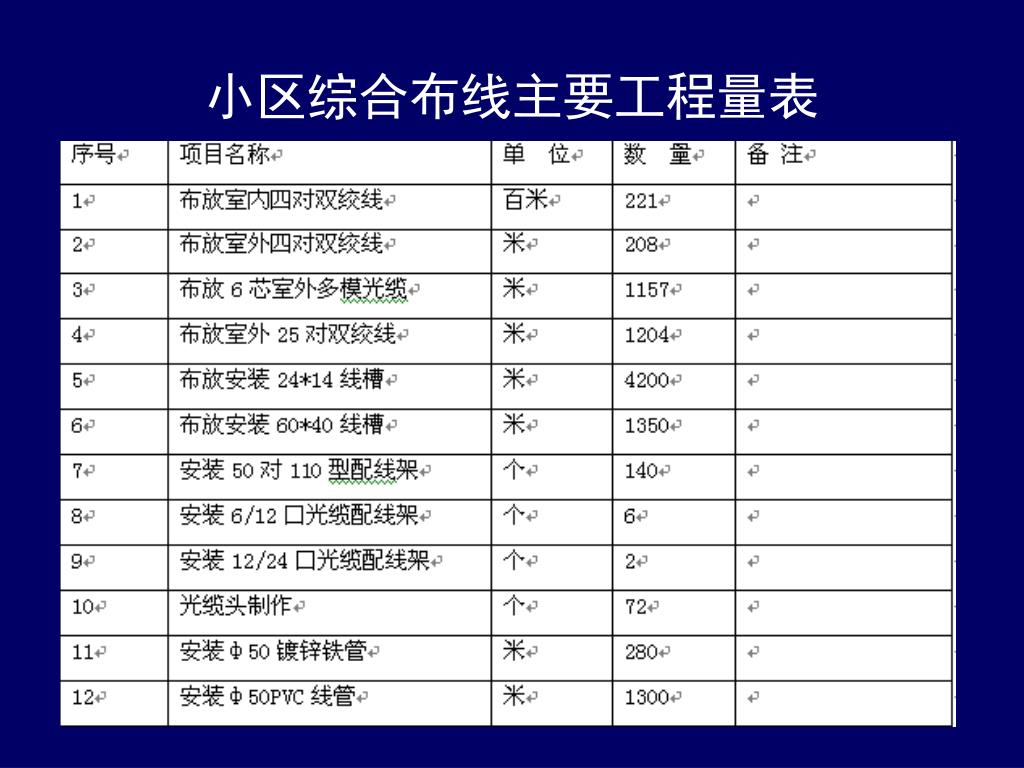

  32. 小区综合布线主要工程量表

  33. 小区综合布线预算1

  34. 小区综合布线预算2

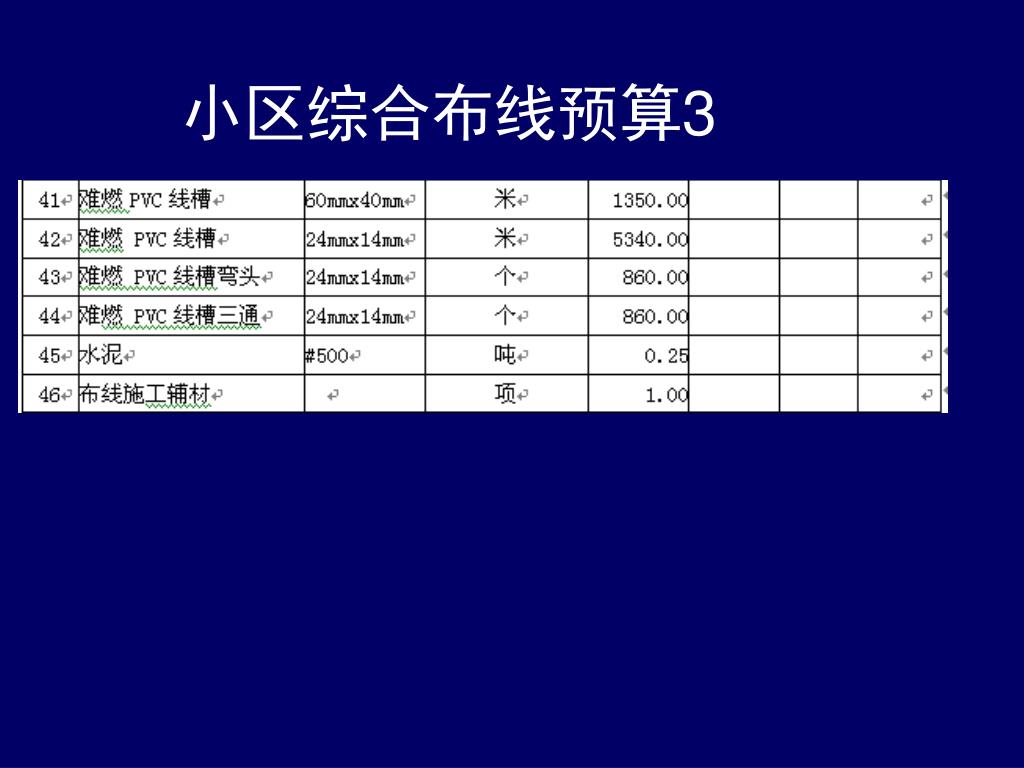

  35. 小区综合布线预算3

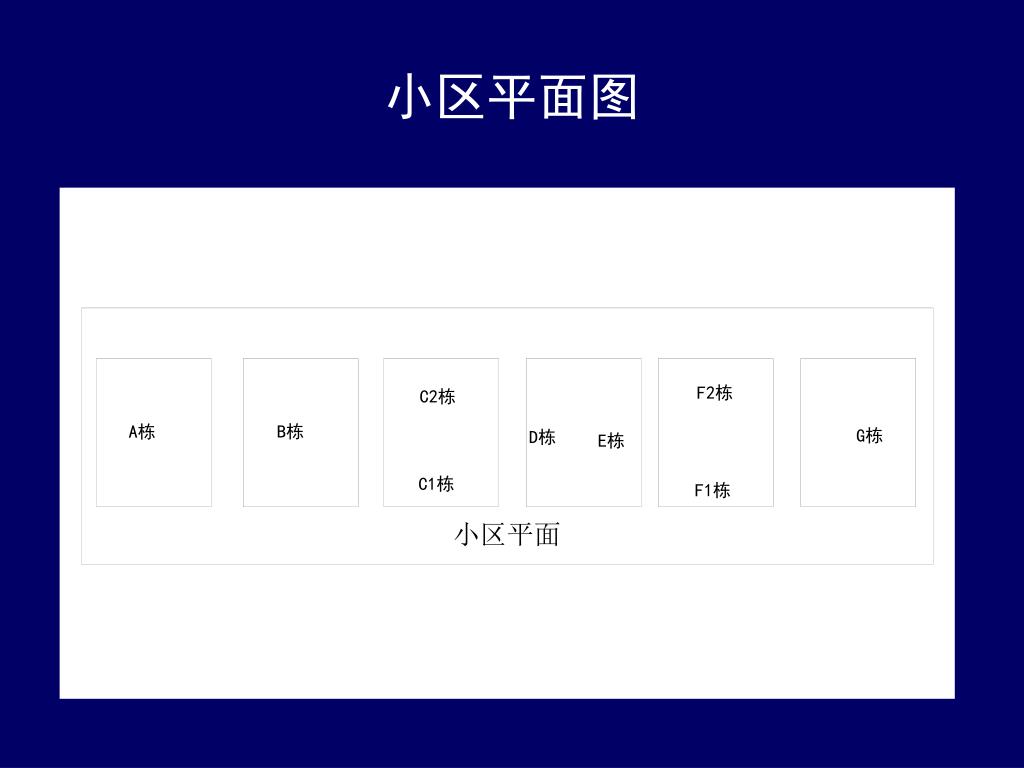

  36. 小区平面图

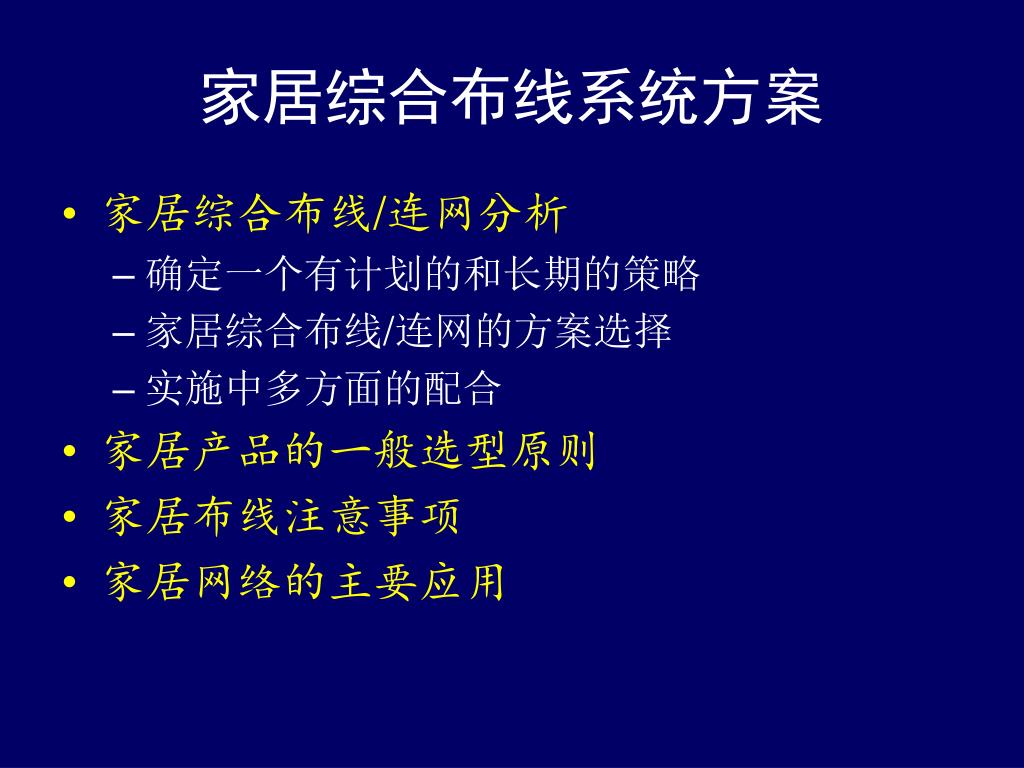

  37. 家居综合布线系统方案 • 家居综合布线/连网分析 • 确定一个有计划的和长期的策略 • 家居综合布线/连网的方案选择 • 实施中多方面的配合 • 家居产品的一般选型原则 • 家居布线注意事项 • 家居网络的主要应用

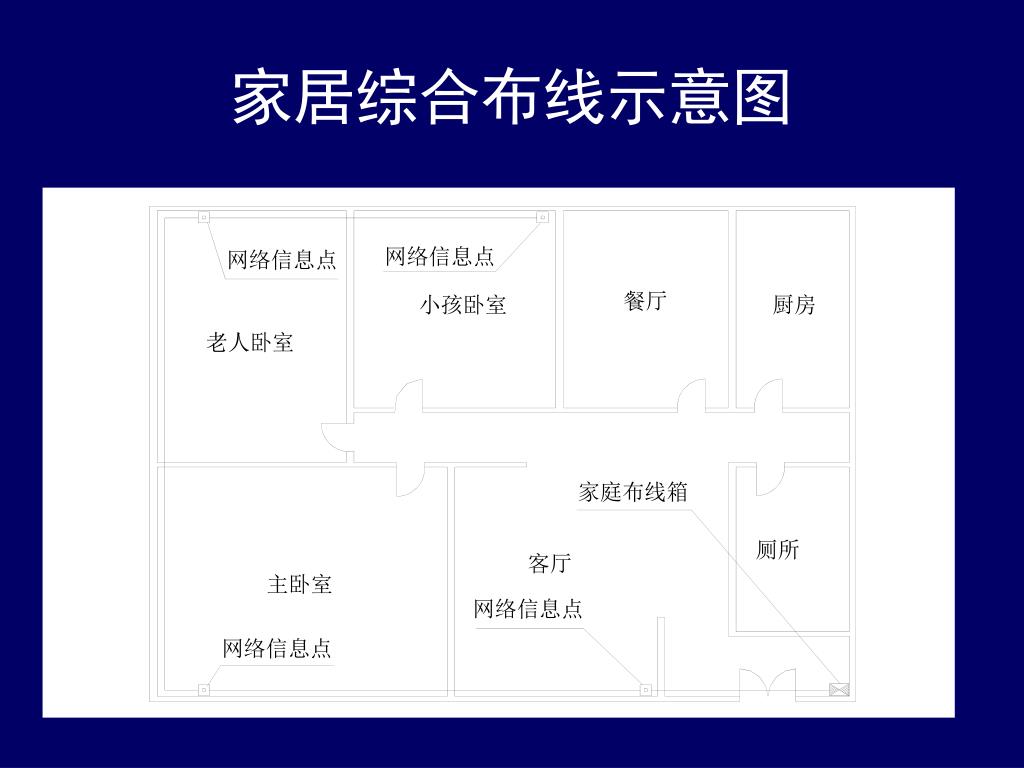

  38. 家居综合布线示意图
