第三节 分层注水技术

图 5-8 某井分层指示曲线. 第三节 分层注水技术. 一、分层吸水能力及测试方法. 相对吸水量：. 在同一注入压力下，某一层吸水量占全井吸水量的百分数. 分层注水指示曲线：. 注水层段注入压力与注入量的相关曲线. 分层吸水能力测试方法：. 用各层的相对吸水量来表示分层吸水能力的大小。. 测定注水井的吸水剖面：. 用分层测试整理分层指示曲线，求出分层吸水指数来表示分层吸水能力的好坏。. 直接进行分层测试：. ( 一 ) 放射性同位素载体法测吸水剖面. 吸水剖面：. 一定注入压力下沿井筒各层段注入量 ( 吸水量 ) 的分布情况。.

hilda-wilkins
Download Presentation

第三节 分层注水技术

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

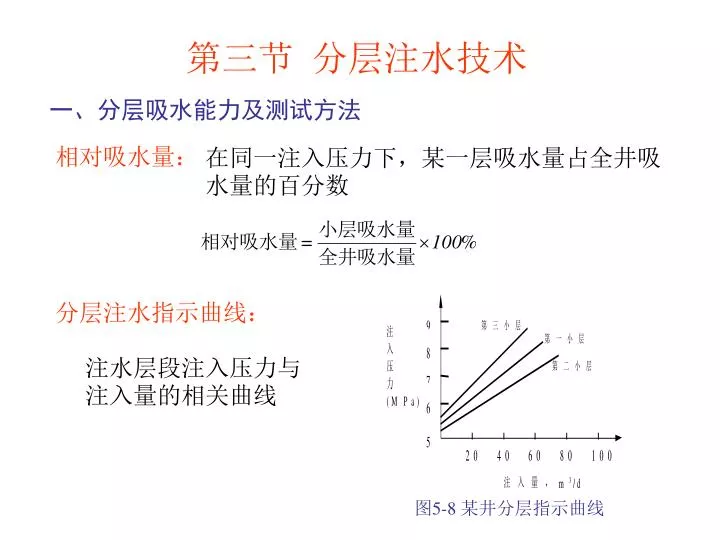

  1. 图5-8 某井分层指示曲线 第三节 分层注水技术 一、分层吸水能力及测试方法 相对吸水量： 在同一注入压力下，某一层吸水量占全井吸水量的百分数 分层注水指示曲线： 注水层段注入压力与注入量的相关曲线

  2. 分层吸水能力测试方法： 用各层的相对吸水量来表示分层吸水能力的大小。 测定注水井的吸水剖面： 用分层测试整理分层指示曲线，求出分层吸水指数来表示分层吸水能力的好坏。 直接进行分层测试： (一) 放射性同位素载体法测吸水剖面 吸水剖面： 一定注入压力下沿井筒各层段注入量(吸水量)的分布情况。

  3. 图5-9 载体法测吸水剖面曲线 放射性同位素载体法测吸水剖面的基本原理与测试过程。

  4. 图5-10 投球测试管柱示意图 (二) 投球法分层测试 (1) 测全井指示曲线 (2) 测分层指示曲线 (3) 资料整理 第Ⅰ层段注水量=投最后一个球后测得的注水量 第Ⅱ层段注水量=(投第一个球后的注水量)－(投第二个球后的注水量) 第Ⅲ层段注水量=(全井注水量)－(投第一个球后的注水量)

  5. 表5-3 分层测试成果表 (4) 分层指示曲线的压力校正 有效井口压力： Pef＝Ppm－Pfr－Pzf－Pv—Pp 真实流压： Pewf＝Ppm＋Pw－Pfr－Pzf－Pv—Pp

  6. 图5-11 各种情况下的井温曲线 图5-12 井温分布曲线 (三) 流量计法 (四) 井温测井法

  7. 二、分层注水管柱 油、套管分层注水、 单管分层配水、 多管分层注水 单管配水器多层段配水方式 井中只下一根管柱，利用封隔器将整个注水井段封隔成几个互不相通的层段，每个层段都装有配水器。注入水从油管入井，由每个层段配水器上的水嘴控制水量，注入到各层段的地层中。 单管分层注水管柱结构按配水器结构分类： 固定配水管柱 活动配水管柱 偏心配水管柱

  8. 图5-13 活动配水管柱图 图5-14 偏心配水管柱图(Ⅰ) 图5-15 偏心配水管柱图(Ⅱ) 分层配水管柱设计的主要依据： 注水层的注水指示曲线 配水嘴的嘴损曲线
