تهویه طبیعی تأمین هوای تازه جهت ساکنین ساختمان ( تهویه بهداشتی)

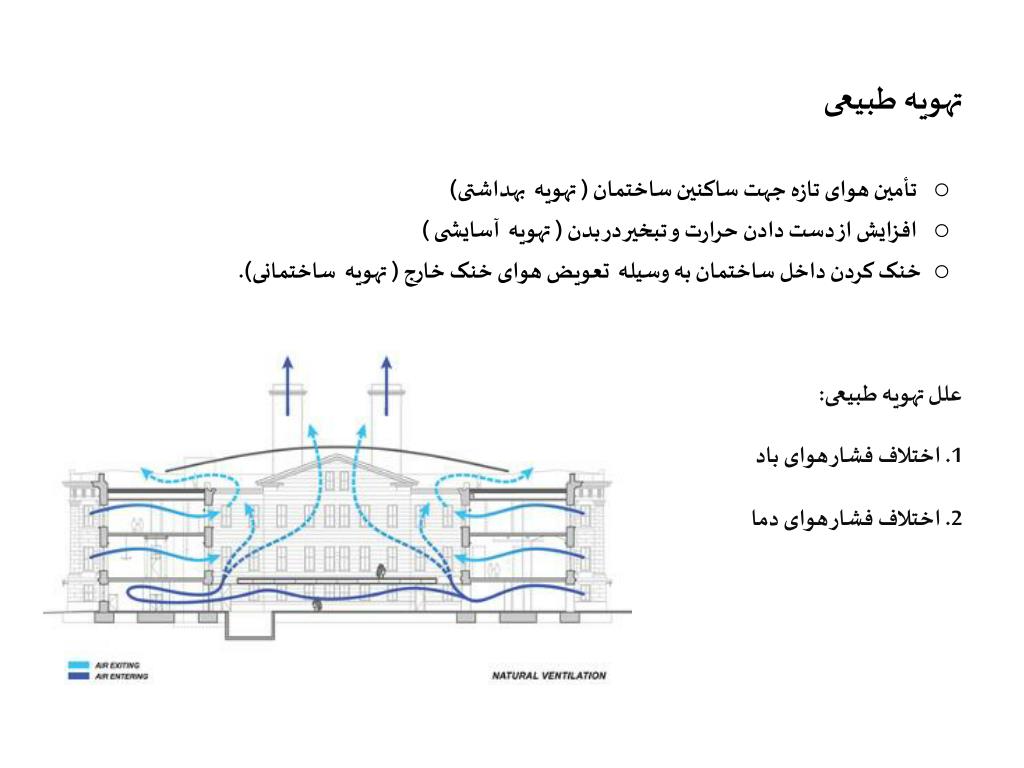

1. تهویه طبیعی • تأمین هوای تازه جهت ساکنین ساختمان ( تهویه بهداشتی) • افزایش از دست دادن حرارت و تبخیر در بدن ( تهویه آسایشی ) • خنک کردن داخل ساختمان به وسیله  تعویض هوای خنک خارج ( تهویه ساختمانی). علل تهویه طبیعی: 1.اختلاف فشار هوای باد 2.اختلاف فشار هوای دما

2. چگونگی تهویه طبیعی • خروج هوا از بلندترین قسمت • تهویه متقاطع از طریق شفت • تهویه دودکشی • بادگیر توجه به تهویه طبیعی در مراحل طراحی • تعیین هوای مورد نیاز برای سرمایش در تابستان • انتخاب ورودیها و خروجی های سیستم تهویه • در نظر گرفتن فشار محرک بر اساس باد و خاصیت دودکشی • تعیین اندازه بازشوها و دبی تهویه

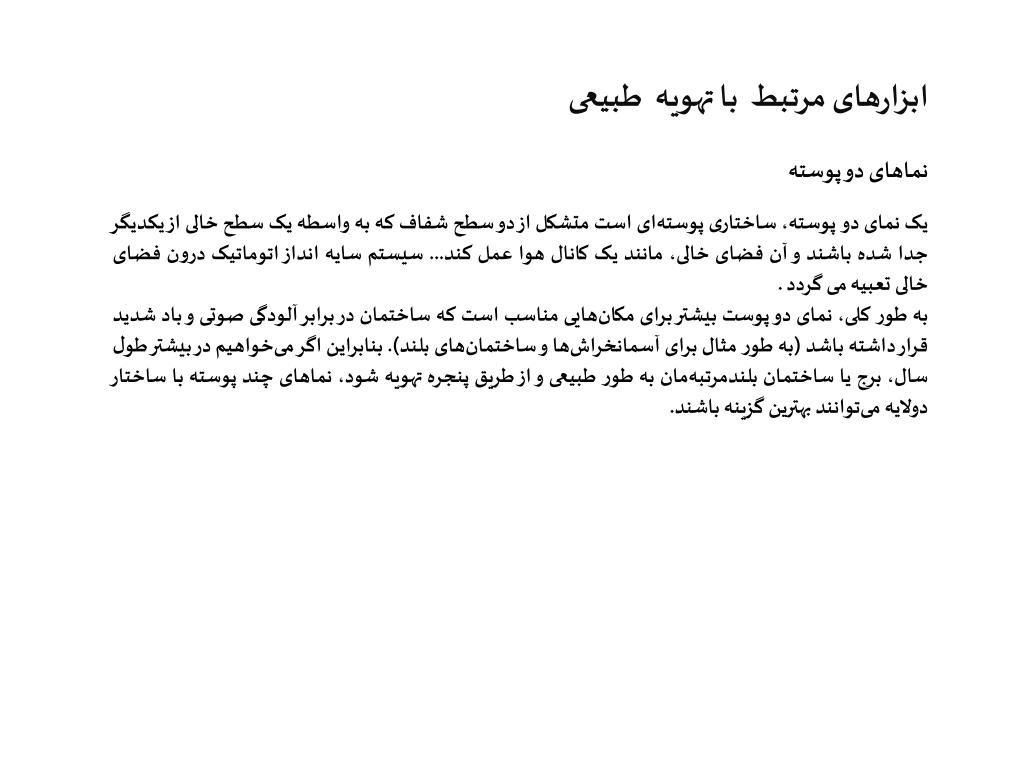

3. ابزارهای مرتبط با تهویه طبیعی نماهای دو پوسته یک نمای دوپوسته، ساختاری پوسته‌ای است متشکل از دو سطح شفاف که به واسطه یک سطح خالی از یکدیگر جدا شده باشند و آن فضای خالی، مانند یک کانال هوا عمل کند... سیستم سایه انداز اتوماتیک درون فضای خالی تعبیه می گردد . به طور کلی، نمای دو پوست بیشتر برای مکان‌هایی مناسب است که ساختمان در برابر آلودگی صوتی و باد شدید قرار داشته باشد (به طور مثال برای آسمانخراش‌ها و ساختمان‌های بلند). بنابراین اگر می‌خواهیم در بیشتر طول سال، برج یا ساختمان بلندمرتبه‌مان به طور طبیعی و از طریق پنجره تهویه شود، نماهای چند پوسته با ساختار دو‌لایه می‌توانند بهترین گزینه باشند.

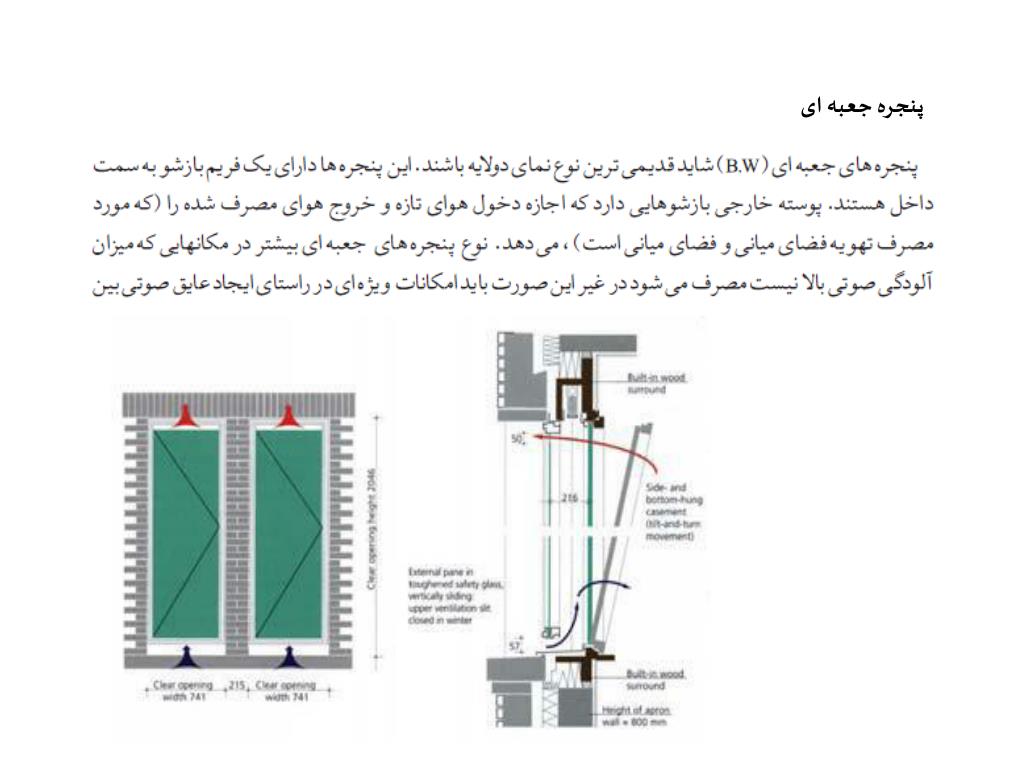

6. پنجره جعبه ای

7. آتریوم • آتریوم فضایی با سقف های شفاف است که الگویی متداول در مرکز ساختمان های دارای پلان عمیق است که جهت تامین نور و دید مناسب برای فضاهای محصور ساختمان بکار می رود و معمولاً در محل های عبور و مرور، باغ ها، کافه ها و رستوران ها پیش بینی می شود. • رانش حرارتی و باد هر دو می توانند به عنوان مهم ترین عامل تهویه طبیعی در آتریوم محسوب شوند. • استفاده از هواکش های بادی یا سقفی در آتریوم می تواند بهره برداری از جریان باد و رانش حرارتی را افزایش دهد. • اختلاف فشار باد اطراف ساختمان و در دو سوی مخالف آتریوم می تواند در تعیین موقعیت پنجره ها یا سایر دریچه های عبور هوا، تاثیر بسزایی داشته باشد اما این امر نیازمند سیستم کنترل مناسبی است که با جهت و سرعت باد سازگار شود.

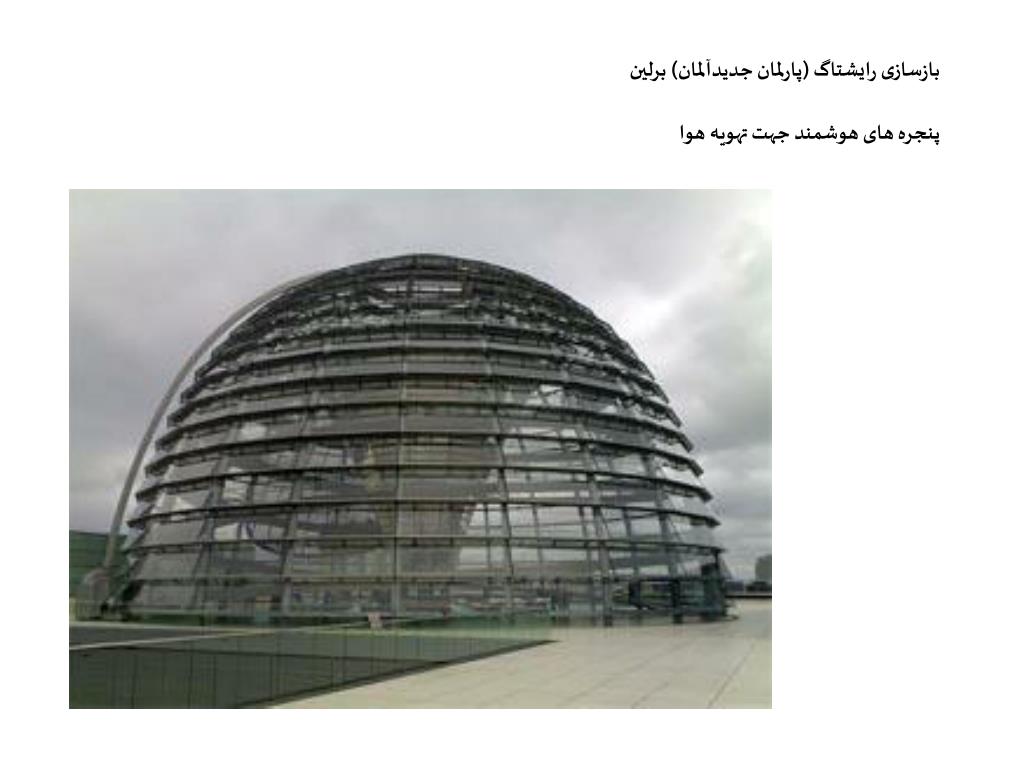

8. بازسازی رایشتاگ (پارلمان جدیدآلمان) برلین پنجره های هوشمند جهت تهویه هوا

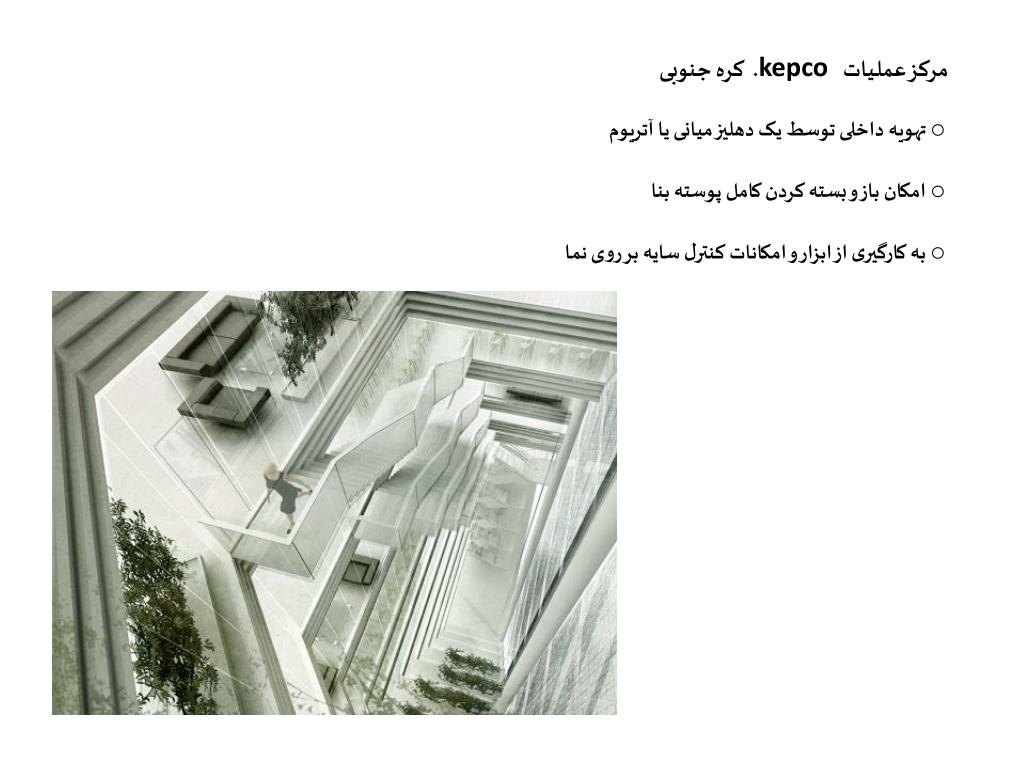

9. مرکز عملیات kepco. کره جنوبی • تهویه داخلی توسط یک دهلیز میانی یا آتریوم • امکان باز و بسته کردن کامل پوسته بنا • به کارگیری از ابزار و امکانات کنترل سایه بر روی نما

10. ساختمان اداری شرکت لوله سازی اهواز- نمونه ای ازاستفاده از نماهای دو پوسته

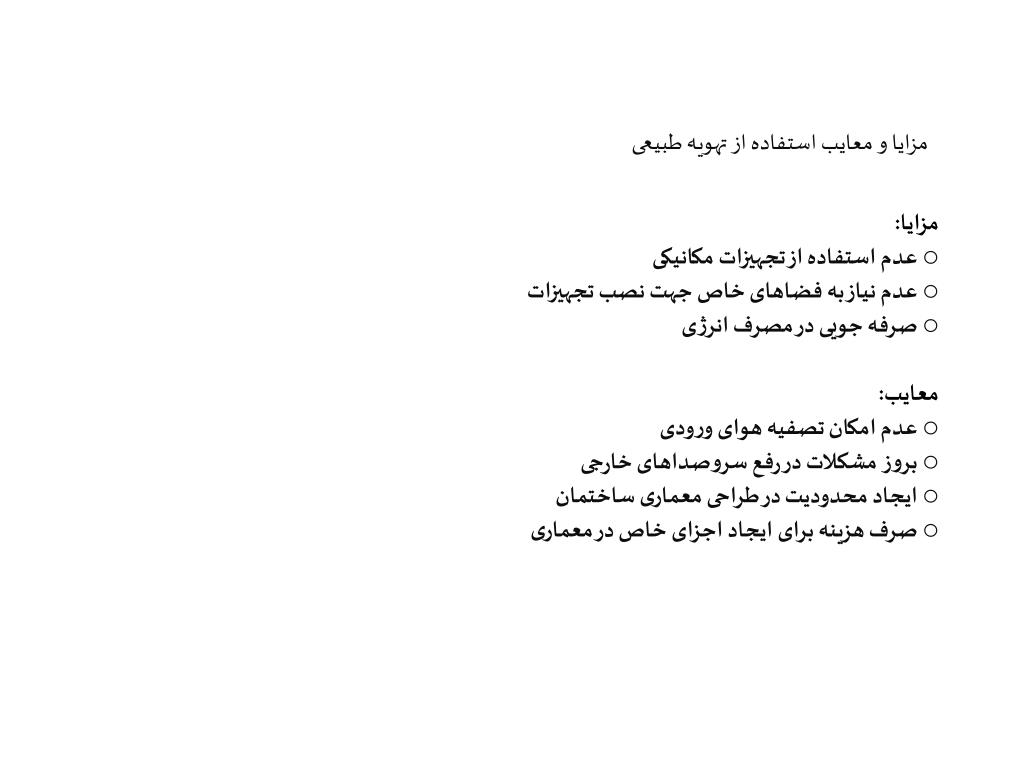

11. مزایا و معایب استفاده از تهویه طبیعی • مزایا: • عدم استفاده از تجهیزات مکانیکی • عدم نیاز به فضاهای خاص جهت نصب تجهیزات • صرفه جویی در مصرف انرژی • معایب: • عدم امکان تصفیه هوای ورودی • بروز مشکلات در رفع سروصداهای خارجی • ایجاد محدودیت در طراحی معماری ساختمان • صرف هزینه برای ایجاد اجزای خاص در معماری
