电阻. 1. 什么叫电阻 ? 电阻大小与什么有关 ? 电阻的单位是什么 ? 电流通过导体时，所遇到的阻力称为电阻。电阻的大小，是根据导体的性质、长度，温度、横断面积的不同而变化的。在其它条件不变的情况下，导体越长，电阻越大； 导体横截面越大，电阻越小；金属导体加热时电阻增大，而液仲和碳棒加热时电阻减小。在电路中，通常用 R 表示。电阻的单位是欧姆 ( 简称欧 ) ，用 Q 表示。. 2. 电阻的作用
E N D

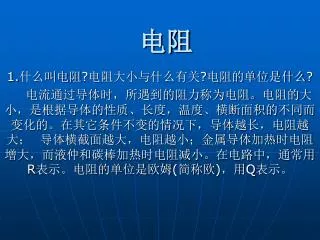

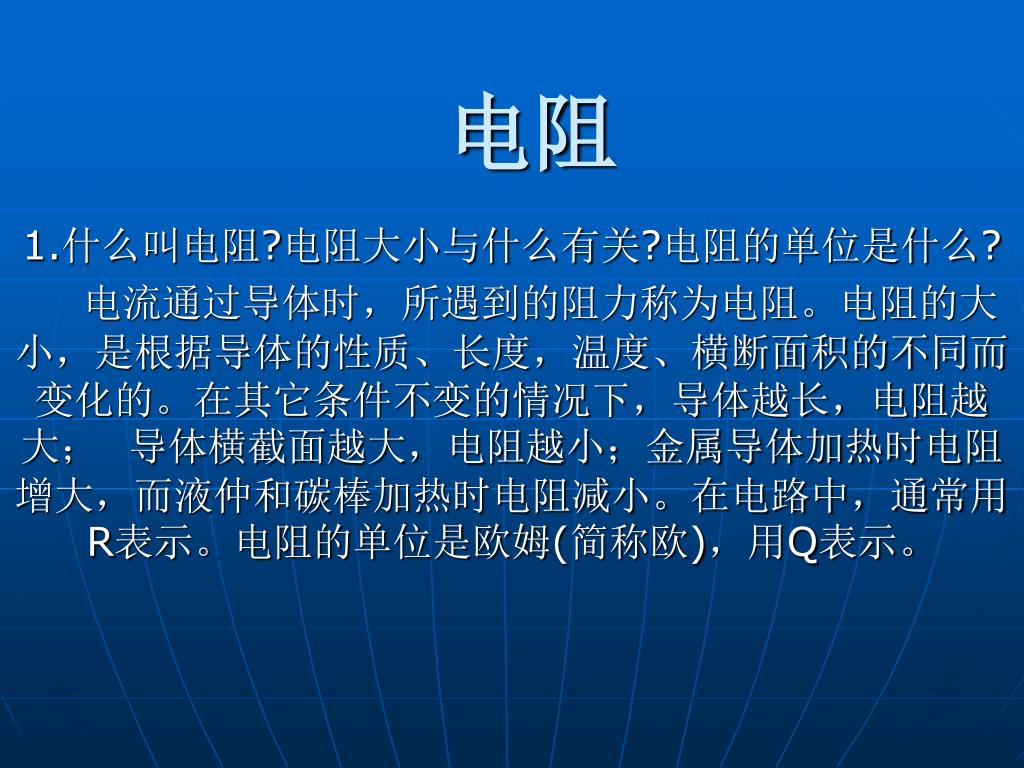

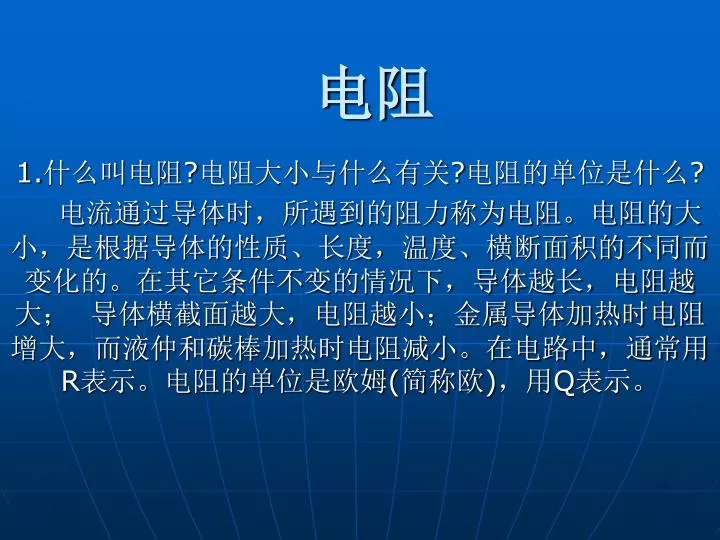

电阻 1.什么叫电阻?电阻大小与什么有关?电阻的单位是什么? 电流通过导体时，所遇到的阻力称为电阻。电阻的大小，是根据导体的性质、长度，温度、横断面积的不同而变化的。在其它条件不变的情况下，导体越长，电阻越大； 导体横截面越大，电阻越小；金属导体加热时电阻增大，而液仲和碳棒加热时电阻减小。在电路中，通常用R表示。电阻的单位是欧姆(简称欧)，用Q表示。
2.电阻的作用 • 导体虽然容易导电，但都对电流有阻碍作用。在相同的电压作用下，通过不同导体的电流大小不同，表示不同导体对电流的阻碍作用不同。电阻就是为了描述导体对电流阻碍作用大小而引入的物理量。导体对电流的阻碍作用大，我们说它的电阻大，导体对电流的阻碍作用小，我们说它的电阻小。
电容 1. 电容是衡量导体存储电荷能力的物理量。 在两个相互绝缘的导体上，加上一定的电压，它们就会存储 一定的电量。其中一个导体存储着正电荷，另一个导体存储 着大小相等的负电荷。加上的电压越大，存储的电量就越 多。存储的电量和加上的电压是成正比的，它们的比值叫做 电容，在电路中常用符号“c”表示。
2.电容可以用电容测试仪测量，也可以用万用表欧姆挡粗2.电容可以用电容测试仪测量，也可以用万用表欧姆挡粗 • 略估测。具体作法是：用万用表红、黑两表笔分别碰接电容 • 的两脚，万用表内的电池就会给电容充电，指针偏转，充电 • 完了，指针回零。再调换红、黑两表笔，使电容放电后反向 • 充电。接着对比被测电容和已知电容的偏转情况，就可以粗 • 略估计被测电容的量值。
4.电容的计算 一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电容器的电容就是1法，即：C=Q/U 但电容的大小不是由Q（带电量）或U（电压）决定的，即：C=εS/4πkd 。其中，ε是一个常数，S为电容极板的正对面积，d为电容极板的距离， k则是静电力常量。
而常见的平行板电容器,电容为C=εS/d.（ε为极板间介质的介电常数，S为极板面积，d为极板间的距离。） 电容器的电势能计算公式：E=CU^2/2=QU/2 多电容器并联计算公式：C=C1+C2+C3+…+Cn 多电容器串联计算公式：1/C=1/C1+1/C2+…+1/Cn 三电容器串联 C=(C1*C2*C3)/(C1*C2+C2*C3+C1*C3)
电容的分类 • 1、按照结构分三大类：固定电容器、可变电容器和微调电容器。 2、按电解质分类：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。 3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。 4、按制造材料的不同可以分为：瓷介电容、涤纶电容、电解电容、钽电容，还有先进的聚丙烯电容等等 5、高频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器。
电感 • 电感是衡量线圈产生电磁感应能力的物理量。给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。如果通过线圈的磁通量用φ表示，电流用I表示，电感用L表示，那么L＝ φ／I 电感的单位是亨（H），也常用毫亨（mH）或微亨（uH）做单位。1H=1000mH，1H=1000000uH。
电感只能对非稳恒电流起作用，它的特点两端电压正比于通过他的电流的瞬时变化率（导数），比例系数就是它的“自感”电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生电感只能对非稳恒电流起作用，它的特点两端电压正比于通过他的电流的瞬时变化率（导数），比例系数就是它的“自感”电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生
在主板上可以看到很多铜线缠绕的线圈，这个线圈就叫电感，电感主要分为磁心电感和空心电感两种，磁心电感电感量大常用在滤波电路，空心电感电感量较小，常用于高频电路。 电感的特性与电容的特性正好相反，它具有阻止交流电通过而让直流电顺利通过的特性。电感的特性是通直流、阻交流，频率越高，线圈阻抗越大。电感器在电路中经常和电容一起工作，构成LC滤波器、LC振荡器等。另外，人们还利用电感的特性，制造了阻流圈、变压器、继电器等。
电感的作用：通直流，阻交流 通直流:所谓通直流就是指在直流电路中,电感的作用就相当于一根导线,不起任何作用. 阻交流:在交流电路中,电感会有阻抗,即XL,整个电路的电流会变小,对交流有一定的阻碍作用
