  1. 2D Gépvezérlés

  2. Szintező Kotró Aszfalterítő Dózer Motorgrader Láda 2D Alkalmazások

  3. 2D Érzékelők • Ultrahang • Aszfaltterítő • Motorgrader • Lézer • Motorgrader • Aszfaltterítő • Dőlésérzékelő • Ezek kombinációja

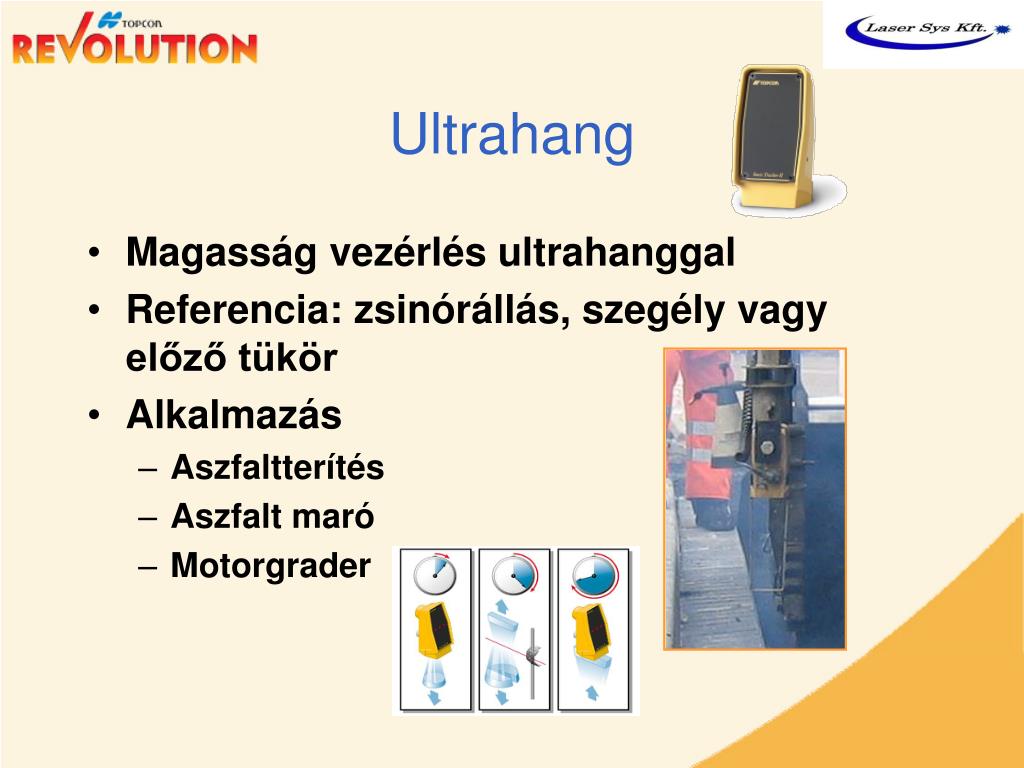

  4. Ultrahang • Magasság vezérlés ultrahanggal • Referencia:zsinórállás, szegélyvagy előző tükör • Alkalmazás • Aszfaltterítés • Aszfalt maró • Motorgrader

  5. Lézer • Magasság vezérlés lézerrel • Referencia: lézeradó • fix sík (RL-H3A) • egyszeres dőlés: ± 8-10% (RL-H3CS, RL-H1Sa, RL-H2Sa) • Kétszeres dőlés: ± 50%(RL-5Sa) • Alkalmazás • Motorgrader • Aszfaltterítő

  6. 100 % SLOPE Dőlés • Tolólap dőlésvezérlés • Kombinálható lézeres vagyultrahangosszintvezérlésel

  7. Indikátor/automatarendszerek • Egyérzékelős rendszerek • Dózer rendszerek • Motorgrader rendszerek • Aszfaltterítő rendszerek • Kotró

  8. Indikátor tulajdonságok • Egyszerű installáció • Gyors aplikálás más gépre • Beállítható pontosság

  9. Indikator lézervevők • LS-10vevőcsalád

  10. Indikátor lézervevő • LS-B4 lézervevő • Automatává alakítható

  11. Indikátor lézervevő • LS-B2 lézervevő • Állítható pontosság • Belsőkijelző opció (RD-2) • Infra átvitel opció (IR-2)

  12. Dózer vezérlés • Egyszeresvagykétszeresvezérlés • Minden típusra alkalmazható • Tetszőleges érzékelők • dőlés érzékelő • ultrahangos érzékelő • lézervevő • LS-B2, LS-B4, 9130 • automata magasság beállítás • TM-1 • trackerjack

  13. Motorgrader • Csak szint • ultrahangvagy lézerérzékelő • vízszintes terület • Szint és dőlés • ultrahang vagy lézer érzékelő • dőlés érzékelő • elfordulás érzékelő • útépítés

  14. 3D-LPS • Dózer • Grader • Aszfaltterítő • Aszfaltmaró 3D-GPS • Dózer • Grader • Kotró Kotró 3D-MC

  15. Kotró • Hogyan vezéreljük? Automata/Indikátor • Lézer • TS5 • Lézer+TS5 • GPS+TS5 (automata)

  16. Kotró TS5+LÉZER

  17. Kotró • TS5+GPS

  18. Kotró • TS5 • Érzékelők • VCB • TCP

  19. Kotró • TS5 érzékelők • Forgás érzékelő • Dőlés érzékelő • Nyitás/zárás érzékelő

  20. Kotró • TS5 VCB ( szelep vezérlő panel ) • Az érzékelő információk beolvasása • Átadás a TCP-nek ( érintő panelnek ) • Információ átvétele a TCP- től (munka mód) • Szelepek vezérlése

  21. Kotró • TS5 TCP ( érintő panel ) • Kommunikáció a kezelővel • Információ a VCB-ből • Infó küldés a VCB-be • RS232 kommunikáció

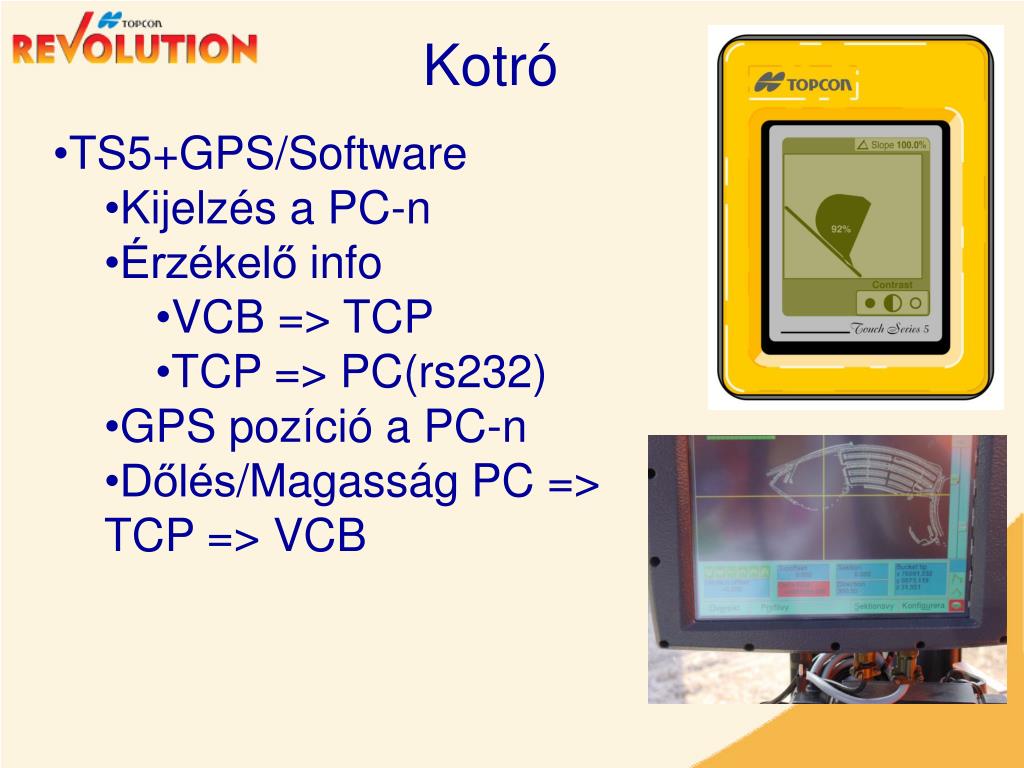

  22. Kotró • TS5+GPS/Software • Kijelzés a PC-n • Érzékelő info • VCB => TCP • TCP => PC(rs232) • GPS pozíció a PC-n • Dőlés/Magasság PC => TCP => VCB

  23. 3DMC millimeter+GPS …GPS gépvezérlés mm pontossággal

  24. PZL-1 PZS-MC PZS-1

  25. PZL-1 LazerZone lézeradó működési tartomány: d = 600m pontosság: mm önbeállási tartomány: ± 5º forgási sebesség: 600 rpm csatorna: 4 waterproof:IPX6

  26. PZL-1 LazerZone lézeradó 20° 10 m 300 m 30 m Zóna: 10 m,600 m átmérőben

  27. PZL-1 PZS-MC PZS-1

  28. PZS-MC gépvezérlő vevő GPS-antenna LazerZone vevő detektálási tartomány: 360º waterproof up to 4 transmitter ID
