第二章 点、线、面的投影. 2.1 点的投影. 按照 GB (国家标准)的规定,机械制图 按正投影绘制,采用第一象角画法 点在一个投影面上的投影--不能定位 点在两投影面体系中投影--可以定位. 投影面 正面投影面,简称正面或 V 面。 水平投影面,简称水平面或 H 面。 侧面投影面,简称侧面或 W 面。. 正面. 侧面. a. 水平面. 2.1.1 三面投影体系. 点在三投影面上的投影 A —— 空间点 a’ —— 点 A 的正投影 a —— 点 A 的水平投影
E N D

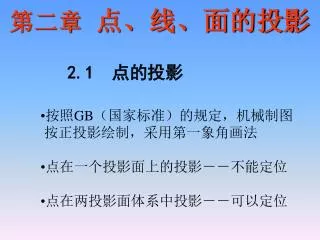

第二章 点、线、面的投影 2.1 点的投影 • 按照GB(国家标准)的规定,机械制图 • 按正投影绘制,采用第一象角画法 • 点在一个投影面上的投影--不能定位 • 点在两投影面体系中投影--可以定位
投影面 • 正面投影面,简称正面或V面。 • 水平投影面,简称水平面或H面。 • 侧面投影面,简称侧面或W面。 正面 侧面 a 水平面 2.1.1三面投影体系 点在三投影面上的投影 A —— 空间点 a’ —— 点A的正投影 a —— 点A的水平投影 a” —— 点A的侧投影 • 投影轴 • OX轴——V面与H面的交线 • OY轴——H面与W面的交线 • OZ轴——V面与W面的交线
2.1.2三投影面的展开 V面不动 H面绕OX轴向下转90度 V,H,W 共面 W面绕OZ轴向外转90度
2.1.3 点的投影规律 A(x,y.z) a’a OX轴 a’a” OZ轴 aax=a”az=y A到V面的距离 a’ax=a”ay=z A到H面的距离 aay=a’az=x A到W面的距离 az x y z ay ax y ay
2.1.4 典型问题 根据点的两个投影求第三投影 az x y z ay ax y ay
判断两点间的相对位置 分析重影点及其投影的可见性 az x y • b' • b" z ay ax y ay • b
A B B A A B b b ab a a 垂直 平行 倾斜 2.2 直线的投影 实形性 2.2.1. 直线的投影特性 类似性 1. 直线对一个投影面的投影特性 直线垂直于投影面----投影积聚成一点 直线平行于投影面----投影反映实长 直线倾斜于投影面----投影仍为直线,但小于实长。 积聚性
正平线 :平行V 面 水平线 :平行H 面 侧平线 :平行W面 正垂线 :垂直 V 面 铅垂线 :垂直 H 面 侧垂线 :垂直 W面 a’ (2)投影面平行线 例:已知AB为水平线,求AB的投影。 a b 2. 直线在三投影体系中的投影特性 (1)直线的种类 投影面平行线 投影面垂直线 投影面倾斜线——一般位置直线,与 三个投影面都倾斜
Z a’ b’ a” b” Yw X a b YH Z a” a’ b” b’ Yw X ab YH 投影特性: 一个投影反映实长及与投 影面的夹角 另两个投影平行于投影轴 与V面夹角 与W面夹角 (3)投影面垂直线 投影特性: 一个投影有积聚性 另两个投影反映实 长并垂直投影轴
Z b’ b” a’ a” X Yw a b YH (4)一般位置直线 投影特性: 三个投影对投影轴既 不平行也不垂直 三个投影都不反映实 长及与投影面的夹角
Z b’ b” a’ a” X Yw a b YH 典型问题: 求直线的实长 及其对投影面的夹角 (自学P87-88)
C a’ c’ A b’ B a c a’ a’ b k’ k’ ACaca’c’ CB cb c’b’ = = b’ b’ a a 例:已知 K 在直线 AB 上,求 K 点的水 平投影 k’。 k b b 2.2.2 直线与点的相对位置 1. 相对位置的两种情况 点在直线上 点在直线外 2. 判别方法 若点在直线上,则点的投影必在直线的同名投影上,否则点在直线外。 若点在直线上,则点的投影将直线的同名投影分割成与空间相同的比例。 定比定理
b’ d’ a’ B c’ D A C a c d b 2.2.3 两直线的相对位置 1. 两直线平行 投影特性 若两直线平行,则其同名 投影必平行,反之亦然。
c’ b’ b’ k’ c’ k’ d’ B d’ C a’ a’ D K A d a a d k b c k b c 两直线相交的投影规律: 同名投影必相交 交点符合点的投影规律 2. 两直线相交
b’ c’ 1’ 4’(3’) a’ 2’ d’ a 3 d 1(2) c 4 b 3. 两直线交叉 投影特征: 同名投影可能相交,但“交点”不符合点的投影规律。 “交点”代表两直线上的一对重影点。 利用重影点可以帮助想象两直线在空间的相对位置。
B a’ b’ A c’ C b b a c a c 3. 直线与直线垂直 直角的投影特性: 若直角中有一条边平行于某一投影面,则它在该投影面上的投影仍为直角。 相互垂直的两直线(相交或交叉)当中,至少有 一条直线平行于某投影面时,这两条直线在该投影面 上的投影才相互垂直。
b’ b’ b’ b’ d’ b’ a’ c’ c’ a’ a’ a’ a’ c’ c’ c’ c c c c c a a a a a d b b b b b 2.3 平面的投影 2.3.1 平面的表示方法 用几何形状表示 三点 直线和点 两平行线 两相交线 平面图形
B B B A A A C C b b a c C a b a c c 2.3.2 平面的投影特性 1. 平面对一个投影面的投影特性 平行 垂直 倾斜 投影特性 平面平行投影面——投影反映实形,实形性 平面垂直投影面——投影积聚成直线,积聚性 平面倾斜投影面——投影有类似性
2. 平面在三投影面体系中的投影 平面的分类: 正平面 水平面 侧平面 投影面平行面 特殊位置平面 正垂面 铅垂面 侧垂面 投影面垂直面 投影面倾斜面 —— 一般位置平面
投影反映实形 (1)投影面平行面 空间分析—— 平行一个投影面,与另外两个投影面垂直。 投影有积聚性 投影特征:在所平行的投影面上的投影反映实形,另外两 个投影积聚成直线,且与相应的投影轴平行。
b’ b” b’ b” a” a’ a” a’ c’ c” c’ c” a c b 投影有积聚性 (2)投影面垂直面 空间分析—— 只垂直一个投影面,对另外两个投影面倾斜。 投影有类似性 投影特征:在所垂直的投影面上的投影积聚成直线,它与投 影轴的夹角反映了平面与相应的投影面之间的夹 角;另外两个投影具有类似性。
b” b’ c’ c” a’ a” b a c (3)一般位置平面 对三个投影面都倾斜,三个投影都不反映实 形,也没有积聚性。 空间分析: 投影特征: 三个投影有类似性
b’ d’ b’ a’ c’ a’ c’ b a d c b a c 已知平面的投影, 如何确定平面上 某条直线的投影? 2.3.3 平面上的直线和点 1. 在平面上取直线 定 理 1 若一直线过平面上的两 点,则直线在平面内。 例:已知平面由AB,CD所确定, 试在平面上任作一直线。 定 理 2 若一直线过平面上的一点 且平行于平面内的一条直 线,则该直线在平面内。
b’ b’ k’ k’ a’ a’ c’ c’ c c k k a a b b 2. 平面上取点 面上取点的方法 先在平面内作一直线,然后在此直线上取点。 即面上取点先取线。 例:已知K点在平面ABC上,求K点的水平投影。
小 结 一 • 点的三面投影及投影规律 • 点的投影与空间坐标的关系 • 根据点的两个投影求第三投影 • 判断两点间的相对位置 • 重影点及其投影的可见性
小 结 二 • 直线的投影特性,两种特殊位置直线和一般位置直线,实长问题。 • 直线上的点(包括重影点)。 • 两直线平行、相交、交叉、垂直。 • 投影面平行面、垂直面和一般位置平面的投影特性
作 业 1 复习:书P80-91 ; 自学内容:求直线的实长(要求完全掌握) 2 完成作业: (1)习题集 P6-1,2,3; P7-全部; P9-全部; P10-1(a, b, d, e);
