  1. 國立臺灣科技大學 管理資訊系統 分組報告(第2組) 「應用無線射頻辨識(RFID)技術於事業廢棄物管理」 指導教授：李國光 組 員：沈志明、王文鑫、許賓鄉、傅瑞雄、 許恆彰、劉淑芬、魏仲鴻、黃英杰 邱德政 中華民國100年1月8日

  2. 利用E-house討論

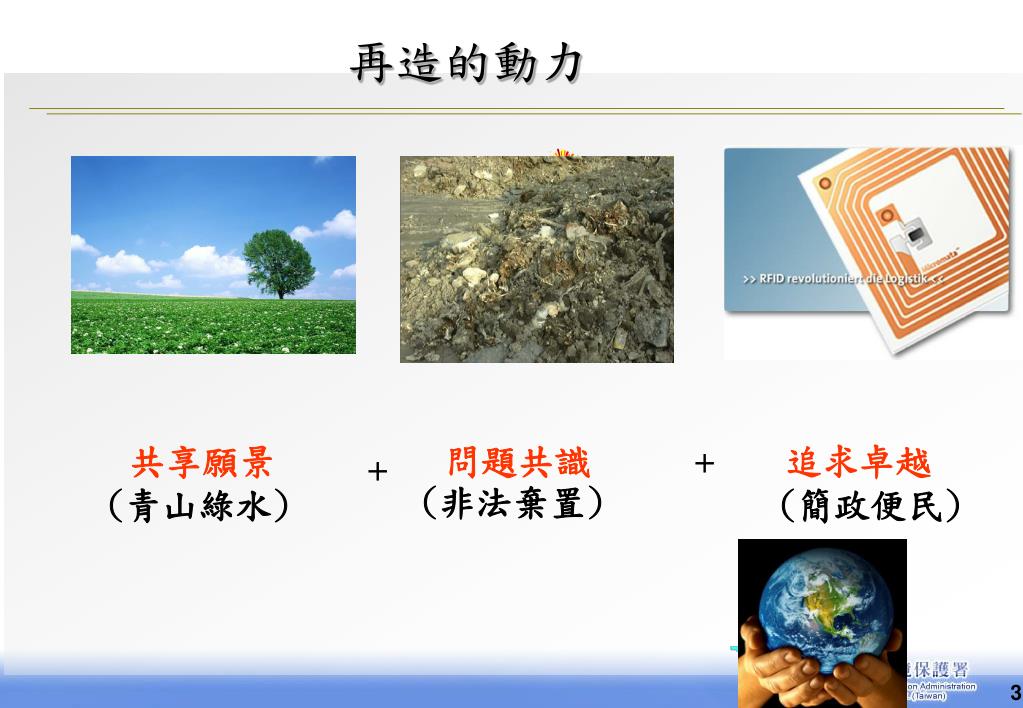

  3. 再造的動力 共享願景 問題共識 + (非法棄置) (青山綠水) (簡政便民) 追求卓越 +

  4. 廢棄物管理導入RFID 成長上限

  5. 簡報大綱 壹、RFID介紹 貳、計畫範疇 參、工作內容與方法 肆、導入困難度評估 伍、結論

  6. 壹、RFID介紹

  7. 壹、RFID介紹 什麼是RFID? • RFID(Radio Frequency Identification System) 無線射頻辨識系統，是利用射頻訊號以無線通訊方式傳輸資料，可分解成「RF無線技術」與「ID辨識」兩部分。 • RF無線技術─ 利用RF射頻訊號，以無線通訊方式傳輸資料 • ID辨識─ 透過ID辨識技術，來分辨、追蹤、管理物件

  8. 低頻(LF) 高頻(HF) 超高頻(UHF) 微波(Microwave) 壹、RFID介紹 RFID的種類 依據操作頻率分類 依據電力供給方式分類 • 主動式系統 (內含電池) • 優點：讀取距離遠 ( > 10m ) • 缺點：1.需更換定期電池 • 2.價格較貴 被動式系統 優點：價格便宜、體積較小 缺點：讀取距離短

  9. 條碼機 RFID 壹、RFID介紹 RFID與條碼有何不同? 體積小 可用於 個體辨識 可移動中讀取 複數同時讀取 耐久度高 可被覆蓋 抗污力強 可變更 儲存內容 讀取距離遠

  10. 圖書管理 物流倉儲管理 寵物晶片 藥品防偽 小額付款 免鑰匙開門 壹、RFID介紹 RFID目前應用實例 票券與門禁管理 片長：1分40秒 病患/假釋犯人管理

  11. 壹、RFID介紹---悠遊卡(學生證)剖析

  12. 被動式標籤 UHF(922~928 MHz) 標籤式電子標籤 UHF(922~928 MHz) 抗金屬型電子標籤 UHF(922~928 MHz) 封條式電子標籤 被動式標籤 被動式讀取器 主動式設備 UHF卡式 電子標籤 UHF玻璃用 電子標籤 UHF固定式、 手持式讀取器 UHF主動式 讀取器 壹、RFID介紹 本計劃使用之設備

  13. 貳、計畫範疇

  14. 貳、計畫範疇 計畫緣起 • 行政院國家科學技術發展基金管理委員會補助公部門，運用 RIFD於各領域先導型計畫 • 其他公領域部門相關RFID計畫 • 出入境管理局RFID應用先導計畫 • 應用RFID 增進交通管理成效 • RFID強化豬口監控精準化管理，避免斃死豬流通 • 三軍總醫院RFID先導計畫 • RFID給你更有效率的檔案檔案管理

  15. 導入目的 需求分析 設備性能測試 導入成本效益 與可行性分析 前端使用者 介面開發 導入實際清運流程整合測試 導入對象選定 導入流程設計 廢棄物實際 清運流程測試 通訊環境評估 專家學者 實廠觀摩會 資料格式擬定 選用設備評估 資料接收測試 管理系統功能 單元測試 建置管理系統 軟硬體環境 測試腳本設計 測試項目規劃 草擬硬 體標準 草擬驗證標準 草擬審驗標準 管理介面開發 貳、計畫範疇 整體作業流程

  16. 參、工作內容與方法

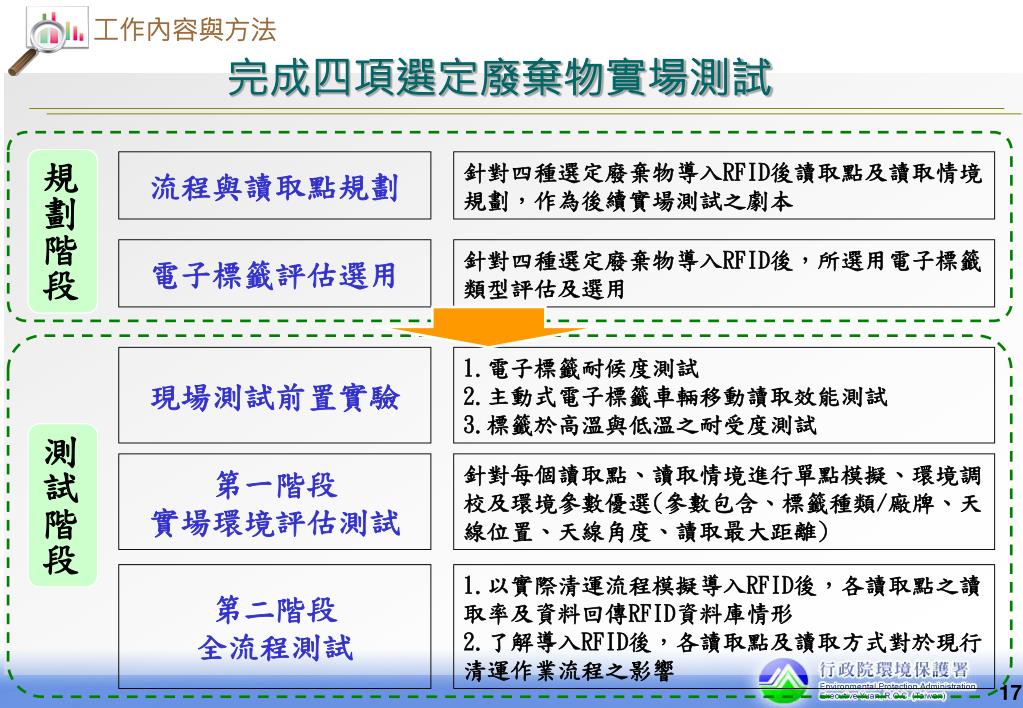

  17. 工作內容與方法 規劃階段 流程與讀取點規劃 針對四種選定廢棄物導入RFID後讀取點及讀取情境規劃，作為後續實場測試之劇本 電子標籤評估選用 針對四種選定廢棄物導入RFID後，所選用電子標籤類型評估及選用 現場測試前置實驗 1.電子標籤耐候度測試 2.主動式電子標籤車輛移動讀取效能測試 3.標籤於高溫與低溫之耐受度測試 測試階段 第一階段 實場環境評估測試 針對每個讀取點、讀取情境進行單點模擬、環境調校及環境參數優選(參數包含、標籤種類/廠牌、天線位置、天線角度、讀取最大距離) 第二階段 全流程測試 1.以實際清運流程模擬導入RFID後，各讀取點之讀取率及資料回傳RFID資料庫情形 2.了解導入RFID後，各讀取點及讀取方式對於現行清運作業流程之影響 完成四項選定廢棄物實場測試

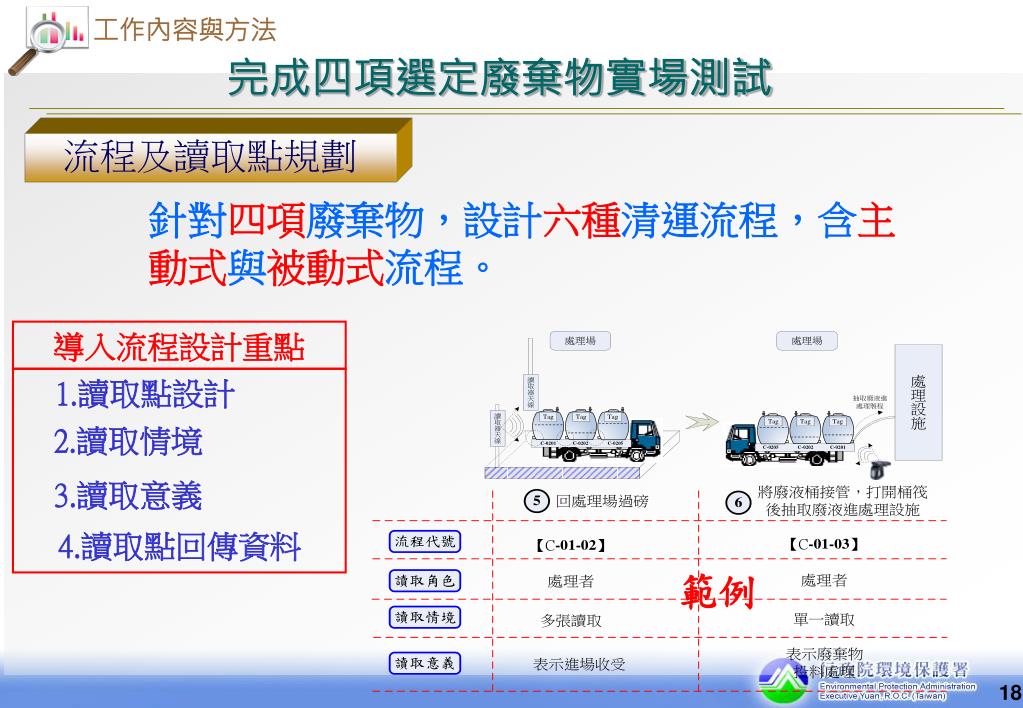

  18. 工作內容與方法 完成四項選定廢棄物實場測試 流程及讀取點規劃 針對四項廢棄物，設計六種清運流程，含主動式與被動式流程。 導入流程設計重點 1.讀取點設計 2.讀取情境 3.讀取意義 4.讀取點回傳資料 範例

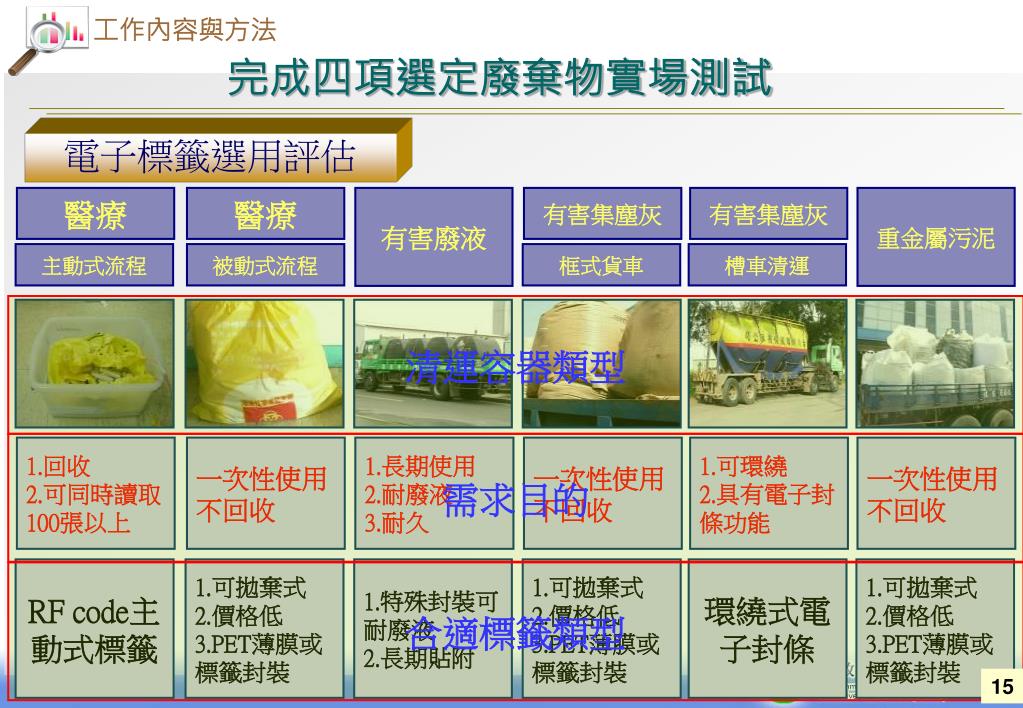

  19. 工作內容與方法 清運容器類型 需求目的 合適標籤類型 完成四項選定廢棄物實場測試 電子標籤選用評估 醫療 醫療 有害廢液 有害集塵灰 有害集塵灰 重金屬污泥 主動式流程 被動式流程 框式貨車 槽車清運 1.回收 2.可同時讀取100張以上 一次性使用不回收 1.長期使用 2.耐廢液 3.耐久 一次性使用不回收 1.可環繞 2.具有電子封條功能 一次性使用不回收 RF code主動式標籤 1.可拋棄式 2.價格低 3.PET薄膜或標籤封裝 1.特殊封裝可耐廢液 2.長期貼附 1.可拋棄式 2.價格低 3.PET薄膜或標籤封裝 環繞式電子封條 1.可拋棄式 2.價格低 3.PET薄膜或標籤封裝 15

  20. 工作內容與方法 主動式電子標籤 1.主動式電子標籤價格昂貴，需回收再使用。 2.須考慮標籤回收與容器消毒對於醫療廢棄物整體流程將會有大幅度變動 完成四項選定廢棄物實場測試 醫療廢棄物導入RFID流程建議

  21. 工作內容與方法 被動式電子標籤 1 含水量較高之廢棄物，容易干擾被動式電子標籤之讀取效果。 2 冷凍車低溫環境會是廢棄物外袋產生水珠容易使標籤脫落。建議可開發類似台北市專用垃圾袋方式，電子標籤於專用袋生產製造時即嵌入專用袋。 完成四項選定廢棄物實場測試 醫療廢棄物導入RFID流程建議 17

  22. 工作內容與方法 被動式電子標籤 1液體廢棄物對RFID電磁波之干擾較大，於貼附電子標籤最好與桶壁有些許間隔，可增加讀取率，但整體而言讀取效果仍大幅降低。 2 有害廢液包含廢酸液、廢鹼液或有機溶劑，易損害電子標籤導致讀取失效，選用時需採用特殊規格之標籤(如抗酸蝕)，避免電子標籤損傷 完成四項選定廢棄物實場測試 有害廢液導入RFID流程建議

  23. 工作內容與方法 被動式電子標籤 1 若使用框式貨車載運太空包包裝之集塵灰，需注意所有電子標籤必須朝外，且不可被金屬車體遮蔽，將會增加實際作業難度。 2 太空包於裝載過程中會發生擠壓、彎曲、碰撞或折疊，容易造成電子標籤毀損。 完成四項選定廢棄物實場測試 有害集塵灰導入RFID流程建議

  24. 工作內容與方法 被動式電子標籤 1 含水率較高的污泥，會干擾RFID電磁波，導致讀取率降低。 2 多數污泥太空包外袋沾附油污或滲水，易造成電子標籤不易貼附或脫落。 3 太空包於裝載過程中會發生擠壓、彎曲、碰撞或折疊，容易造成電子標籤毀損。 完成四項選定廢棄物實場測試 重金屬污泥導入RFID流程建議

  25. 工作內容與方法 完成不同廢棄物專屬之RFID系統開發 Tag記憶體內容規劃 RFID系統與GPS車機系統整合 四種選定廢棄物 系統分析 四種選定廢棄物 系統開發 系統開發流程 後端主機資料接收及轉檔程式開發 進行前端作業流程與後端資料傳輸整合測試，確認資料可正確傳遞

  26. 工作內容與方法 完成不同廢棄物專屬之RFID系統開發 Tag記憶體內容規劃 目的需求 稽查人員在現場清查時可直接讀取Tag，無需透過網際網路連線回RFID資料庫，即可得知Tag內廢棄物相關資訊 Tag儲存內容設計規劃 符合EPC Gen2標準96bit

  27. 工作內容與方法 1.透過RS232串接 2.車機韌體需有支援RFID裝置驅動程式 3.轉檔程式需能解析RFID資料 完成不同廢棄物專屬之RFID系統開發 RFID系統與GPS車機系統整合

  28. 工作內容與方法 完成不同廢棄物專屬之RFID系統開發 四種選定廢棄物專用系統開發 4項廢棄物 6種清運流程 27支程式

  29. 工作內容與方法 完成不同廢棄物專屬之RFID系統開發 四種選定廢棄物專用系統開發 聯單點選帶入 太空包寫入 貨櫃封條寫入 車輛收受 妥善處理讀取 過磅區整車讀取 稽查人員系統

  30. 工作內容與方法 醫療廢棄物實場觀摩 時間：民國96年11月20日 測試目的：針對清除者收受，處理場收受與妥善處理進行操作示範與解說 測試對象：同仁醫院(產源)、聯鑫工程(清除者)、博宇電漿(處理者) 參加人員：環保署、衛生署、經濟部RFID推動辦公室、台北科技大學、資策會、博宇電漿等31人。 完成兩場次實場觀摩

  31. 工作內容與方法 完成兩場次實場觀摩 有害集塵灰實場觀摩 時間：民國96年11月26日 測試目的：針對產源上封條、清除者收受，處理場收受與妥善處理進行操作示範與解說 測試對象：豐興鋼鐵(產源)、台灣鋼聯股份有限公司(清除者、處理者) 參加人員：環保署、經濟部工業局、經濟部RFID推動辦公室、中央大學、資策會、東和鋼鐵、豐興鋼鐵、台灣鋼聯等29人。

  32. 工作內容與方法 草擬RFID系統軟硬體規格及驗證標準程序 設備審驗標準及程序

  33. 工作內容與方法 回傳RFID資料庫資料格式及項目 電子標籤內記憶體儲存資料格式 草擬RFID系統軟硬體規格及驗證標準程序 共通設備平台規格及規範

  34. 肆、導入困難度評估

  35. 內部優勢 外部優勢 內部劣勢 外部劣勢 1 事業廢棄物電子化管理已趨於成熟 2 完成清運機具追蹤系統架構 3 政府公部門應用推行 1 國際組織推動相關應用與標準建置 2 國內外RFID設備製造、系統整合蓬勃發展 1 事業廢棄物清運環境嚴苛 2 各機構清運方式差異大 3 對現行事業廢棄物申報管理架構之衝擊 4 RFID用於防弊之瓶頸 5 廢棄物處理成本提升 6 廢棄電子標籤處理問題 1 設備成本仍而昂貴 2 RFID對於環境干擾之影響有待加強 肆、導入困難度評估

  36. 伍、結論

  37. 伍、結論 四項全流程測試廢棄物測試成果 • 有害集塵灰導入以槽車清運較為適合，框式貨車導入將大幅改變現行作業流程。 • 被動式電子標籤導入有害污泥與醫療廢棄物，環境干擾將大幅影響讀取效果，且須注意標籤脫落的問題；廢液需使用強固型封裝標籤，避免標籤毀損。 • 100張主動式電子標籤盤點，約3秒可達95%完成率，3~5分鐘可100%盤點。 目前導入RFID設備成本尚高 • 依據96年設備價格，主動式讀取器約9萬，被動固定式讀取器約9萬8千元，手持式讀取器約21萬，價格仍屬昂貴。 • 導入RFID前期以設備採購成本為最多，後期以電子標籤佔主要開支成本。 設備與耗材費用大幅下降後，可考慮逐步導入 • RFID以防弊為導向，需使電子標籤與廢棄物無法分離，且產源、清除、處理三方皆需導入方能奏效。

  38. 伍、結論 道高一尺、….. • 政府花費許多經費於管制，不肖業者鑽研漏洞，賺取黑心錢 • 因應漏洞，將管制作為愈來愈緊，所需耗費金額愈來愈多 • 地球只有一個，破壞後很難再恢復 管制 vs. 管理 • 政府制訂繁文縟節，規範民眾裝置監控設備 • 廠商以民眾利益為導向開發商品，提升生活品質

  39. 荷蘭圖書館貼心椅 片長：1分54秒

  40. 簡報結束 ~敬請指教~
