第9章 零件图

本章知识 9.1 概述 9.2 零件上常用标准结构的特殊画法和尺寸标注 9.3 零件表达方案的视图选择及零件图的尺寸注法 9.4 零件图的技术要求 9.5 读零件图 9.6 零件测绘

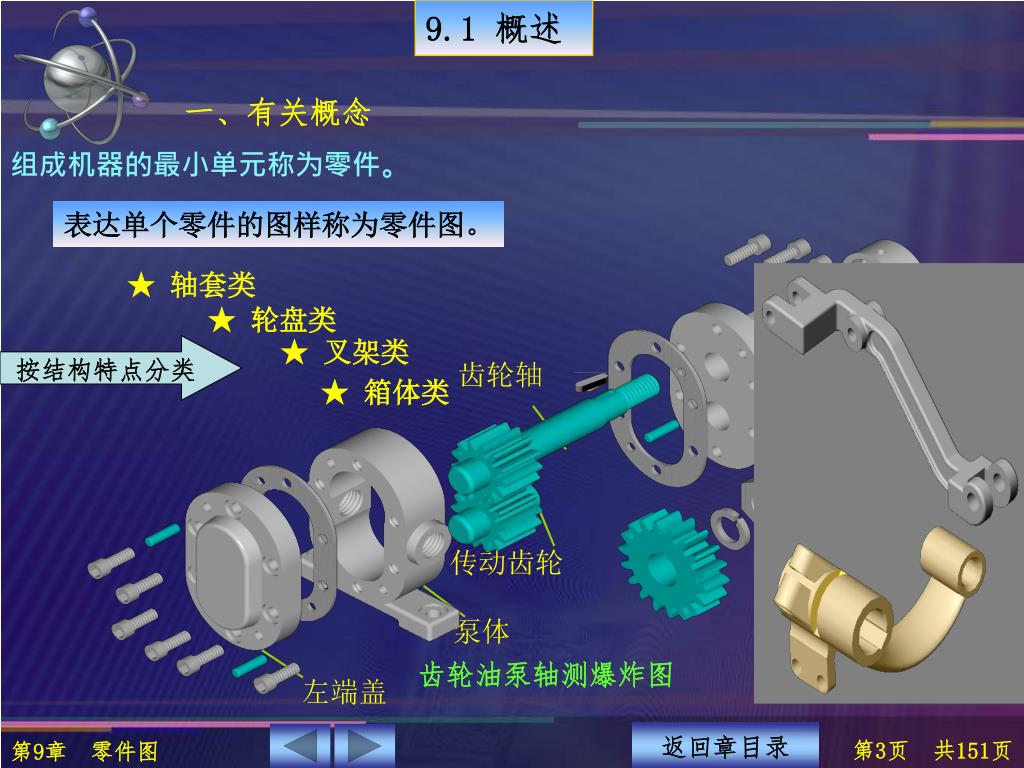

9.1 概述 齿轮轴右端盖齿轮油泵轴测爆炸图传动齿轮左端盖泵体一、有关概念组成机器的最小单元称为零件。表达单个零件的图样称为零件图。 ★ 轴套类 ★ 轮盘类 ★ 叉架类按结构特点分类 ★ 箱体类返回章目录

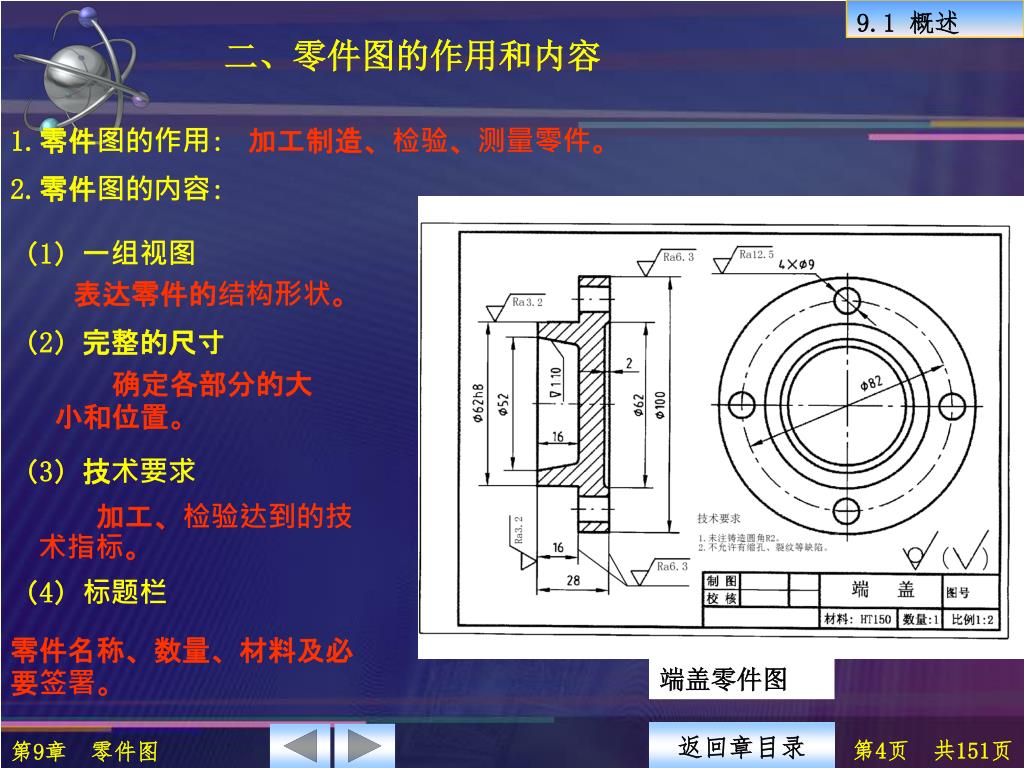

9.1 概述 二、零件图的作用和内容 1.零件图的作用: 加工制造、检验、测量零件。 2.零件图的内容: （1）一组视图表达零件的结构形状。（2）完整的尺寸确定各部分的大小和位置。（3）技术要求加工、检验达到的技术指标。（4）标题栏零件名称、数量、材料及必要签署。端盖零件图返回章目录

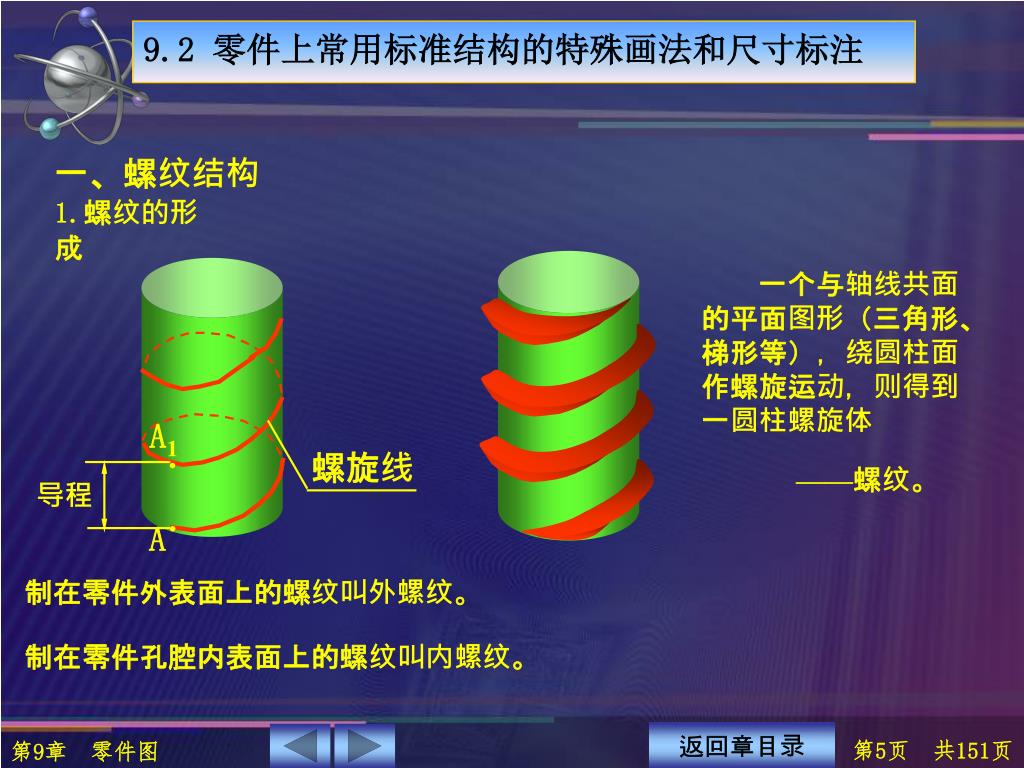

导程螺旋线 A1 ● A ● 9.2 零件上常用标准结构的特殊画法和尺寸标注一、螺纹结构 1.螺纹的形成　　一个与轴线共面的平面图形（三角形、梯形等），绕圆柱面作螺旋运动，则得到一圆柱螺旋体 ——螺纹。制在零件外表面上的螺纹叫外螺纹。制在零件孔腔内表面上的螺纹叫内螺纹。返回章目录

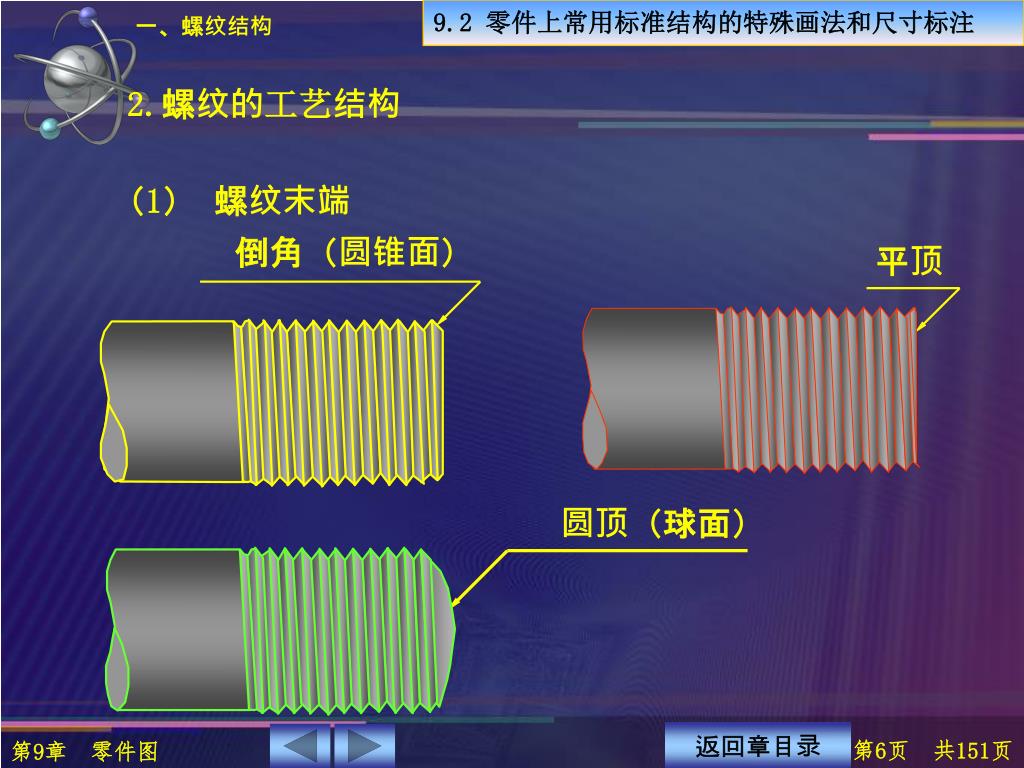

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注倒角（圆锥面）平顶圆顶（球面） 2.螺纹的工艺结构（1）螺纹末端返回章目录

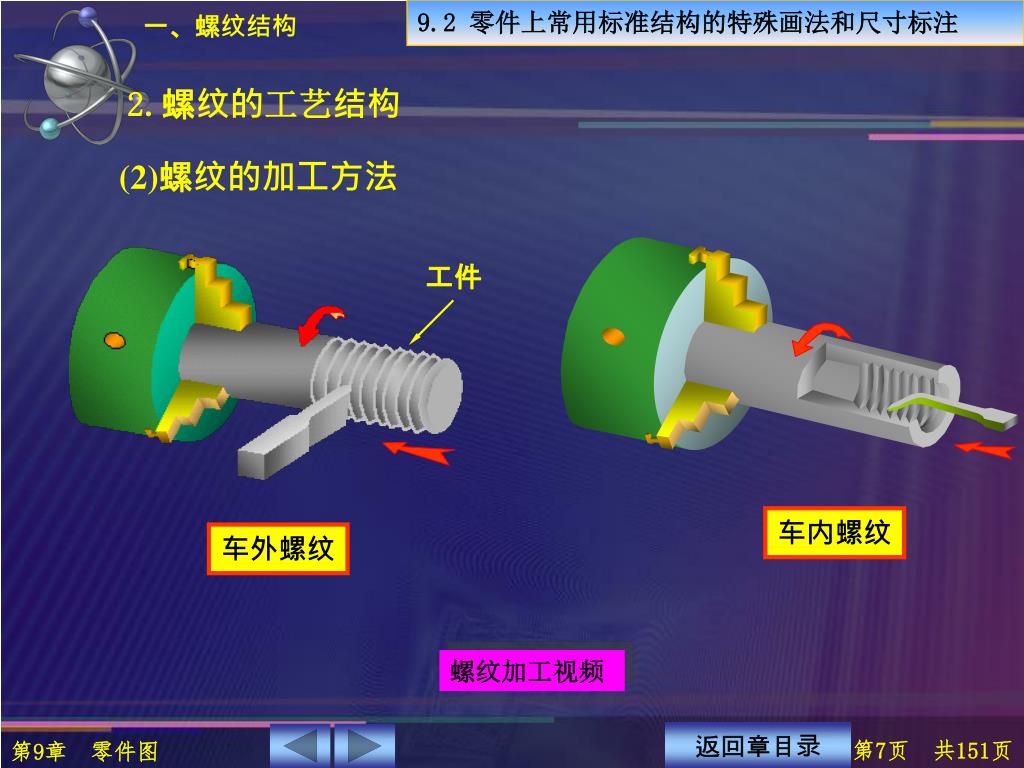

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注工件 2.螺纹的工艺结构 (2)螺纹的加工方法车内螺纹车外螺纹螺纹加工视频返回章目录

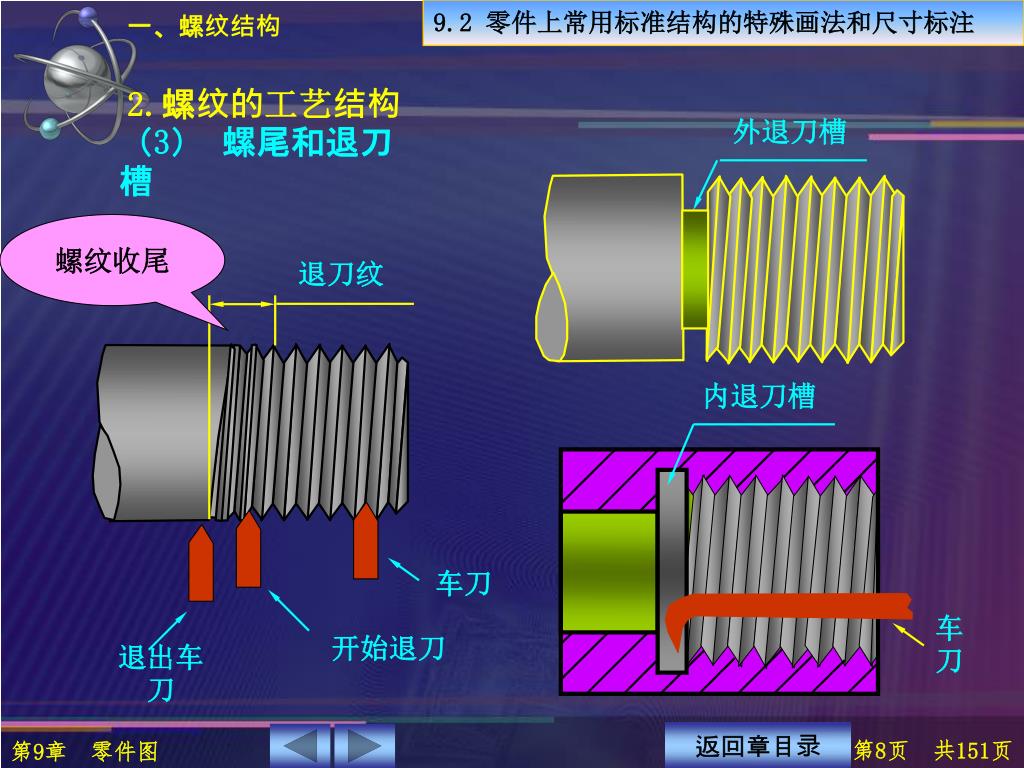

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注外退刀槽退刀纹内退刀槽车刀开始退刀退出车刀车刀 2.螺纹的工艺结构（3）螺尾和退刀槽螺纹收尾返回章目录

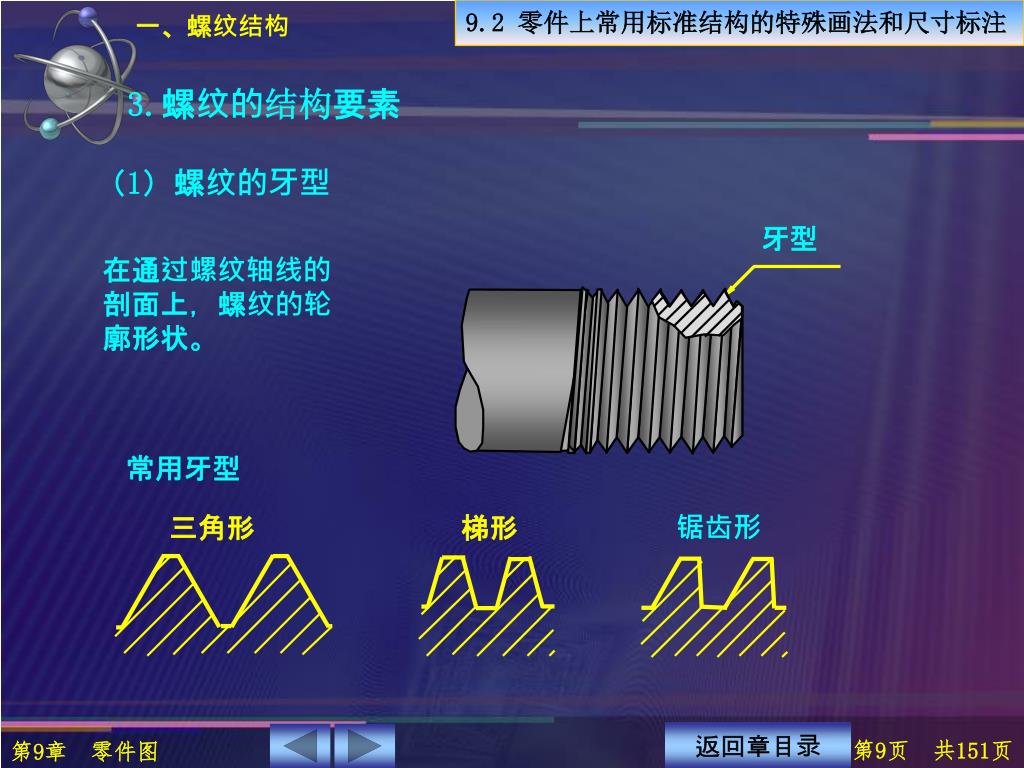

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注牙型三角形梯形锯齿形 3.螺纹的结构要素（1）螺纹的牙型在通过螺纹轴线的剖面上，螺纹的轮廓形状。常用牙型返回章目录

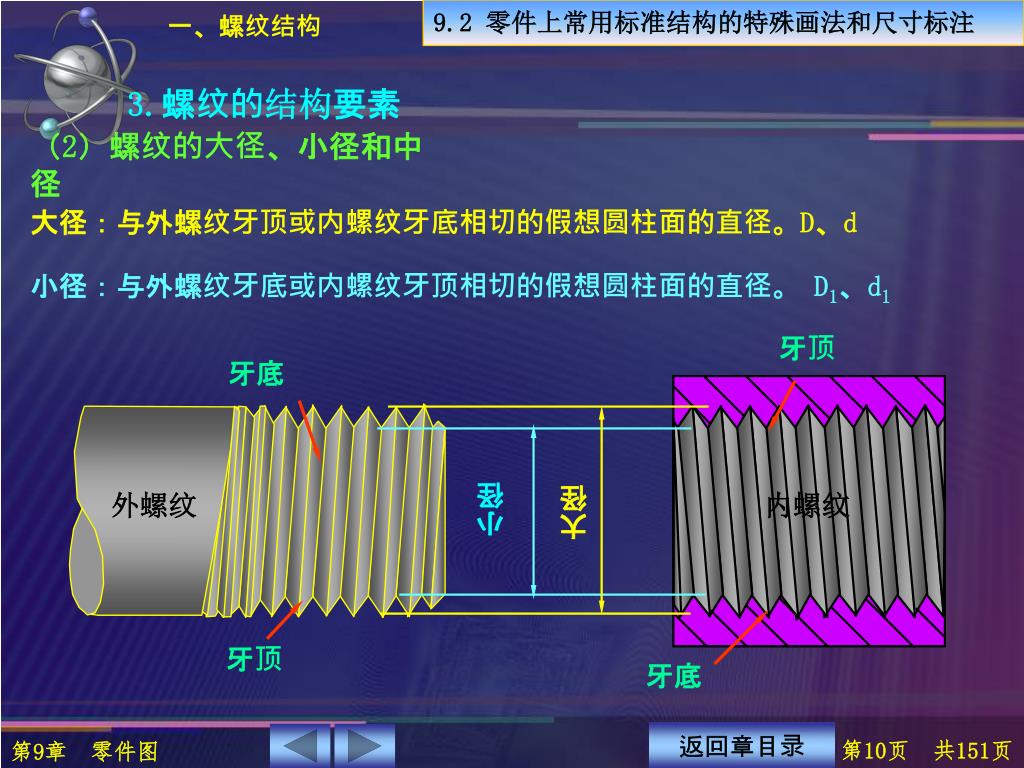

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注牙顶牙底小径大径牙顶牙底 3.螺纹的结构要素（2）螺纹的大径、小径和中径大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱面的直径。D、d 小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱面的直径。 D1、d1 外螺纹内螺纹返回章目录

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注 3.螺纹的结构要素中径—为一假想圆柱直径，该圆柱体的母线在H/2处，在此母线上牙槽与牙体宽度相等，用于控制螺纹精度。中径返回章目录

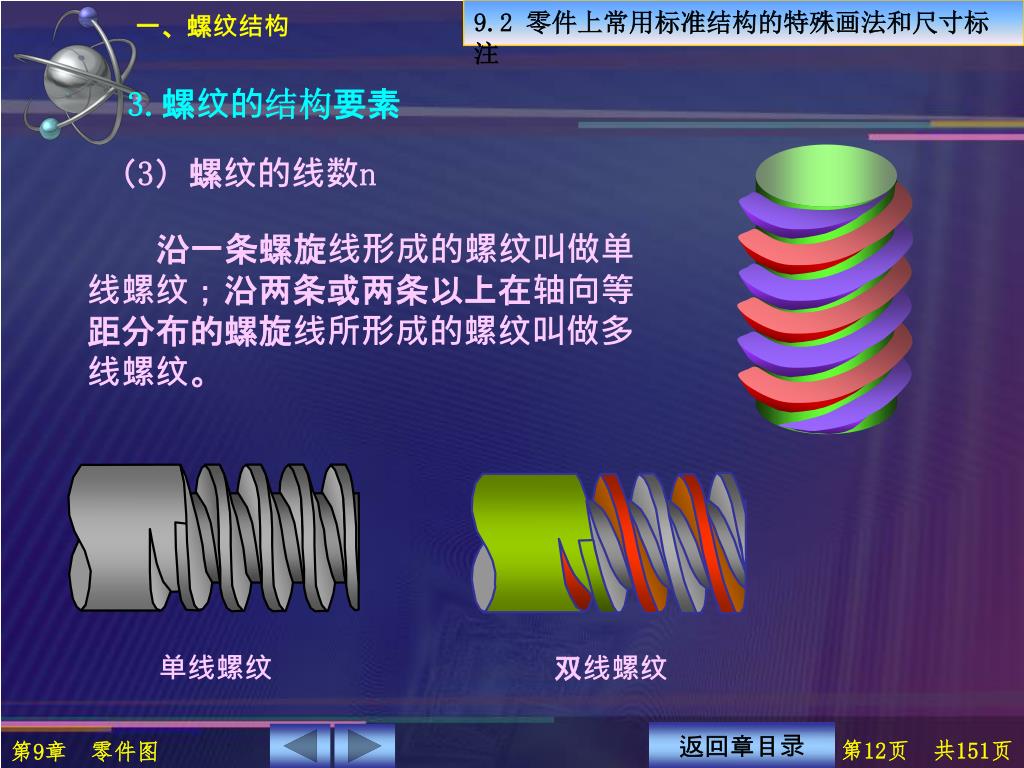

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注 3.螺纹的结构要素（3）螺纹的线数n 沿一条螺旋线形成的螺纹叫做单线螺纹；沿两条或两条以上在轴向等距分布的螺旋线所形成的螺纹叫做多线螺纹。单线螺纹双线螺纹返回章目录

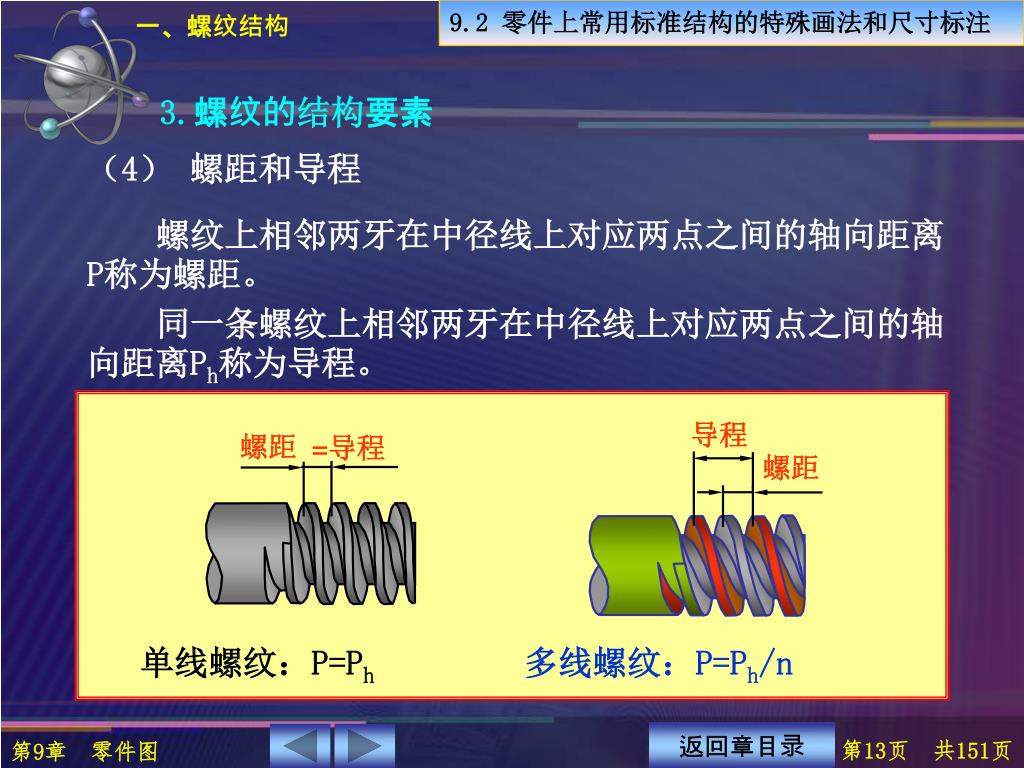

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注导程螺距螺距 3.螺纹的结构要素（4）螺距和导程螺纹上相邻两牙在中径线上对应两点之间的轴向距离P称为螺距。同一条螺纹上相邻两牙在中径线上对应两点之间的轴向距离Ph称为导程。 =导程单线螺纹：P=Ph 多线螺纹：P=Ph/n 返回章目录

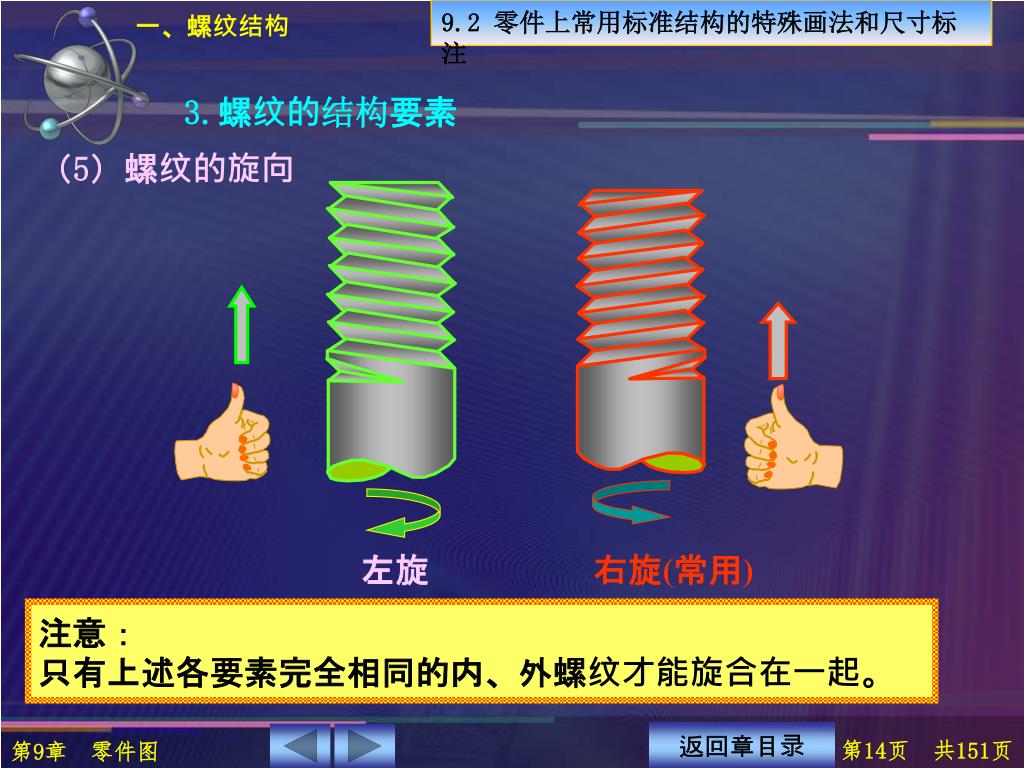

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注 3.螺纹的结构要素（5）螺纹的旋向左旋右旋(常用) 注意：只有上述各要素完全相同的内、外螺纹才能旋合在一起。返回章目录

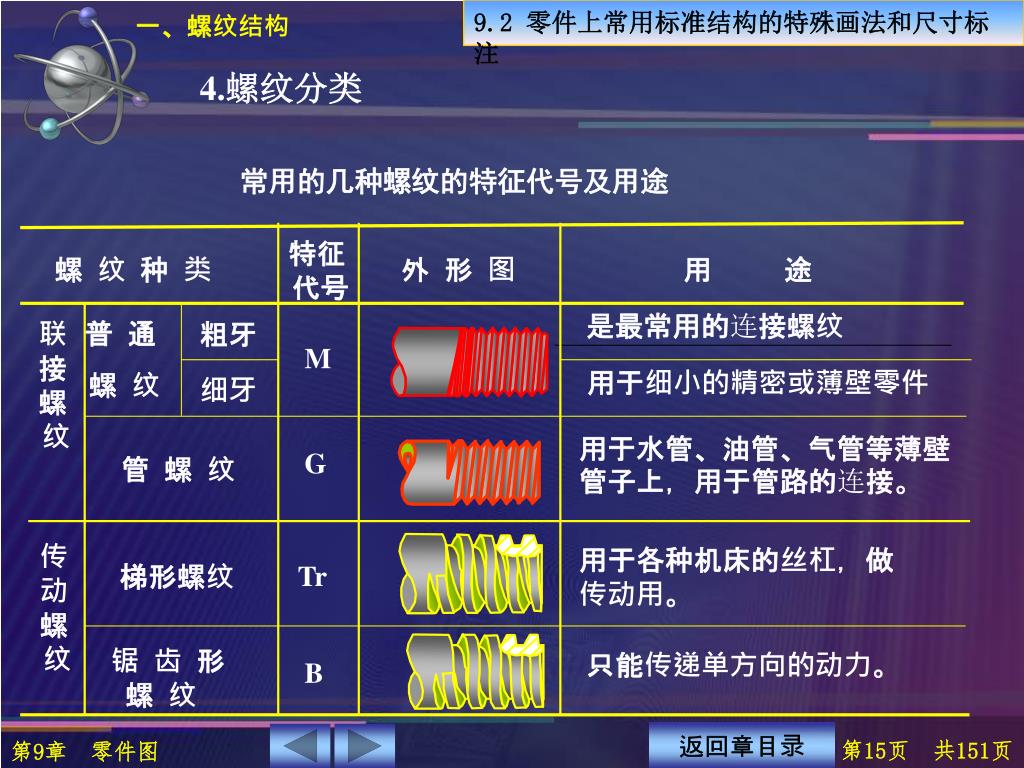

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注查：M20的粗细牙螺距 4.螺纹分类常用的几种螺纹的特征代号及用途特征代号螺纹种类外形图用途是最常用的连接螺纹普通联接螺纹粗牙 M 用于细小的精密或薄壁零件螺纹细牙用于水管、油管、气管等薄壁管子上，用于管路的连接。 G 管螺纹传动螺纹用于各种机床的丝杠，做传动用。 Tr 梯形螺纹锯齿形螺纹只能传递单方向的动力。 B 返回章目录

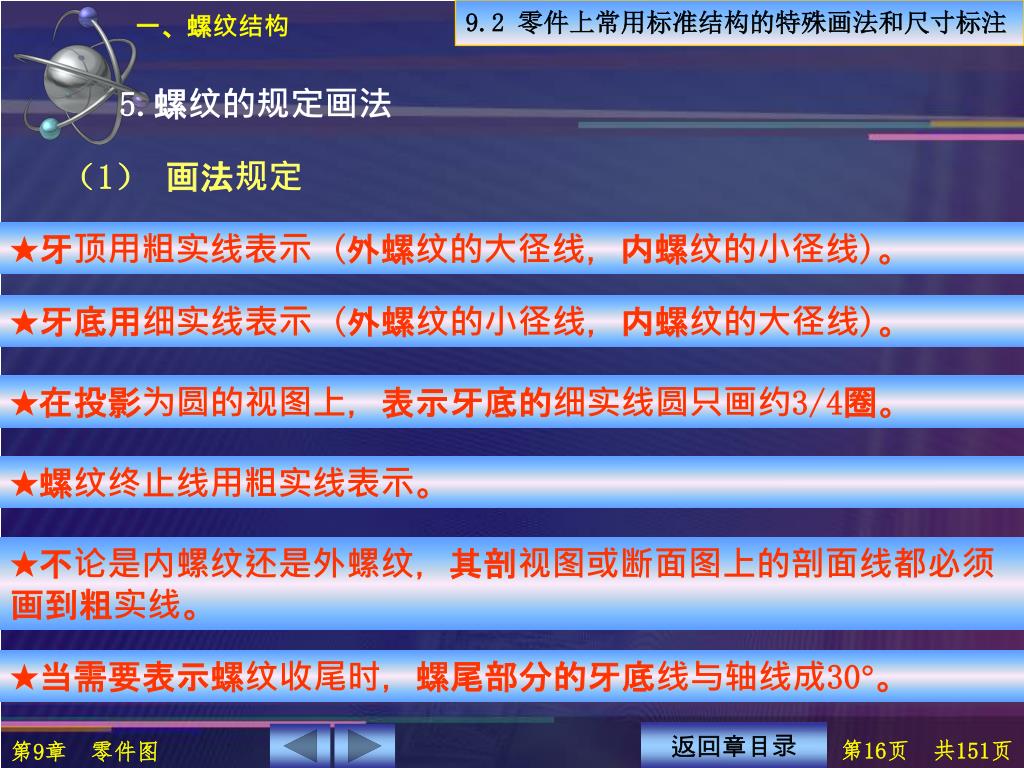

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注 5.螺纹的规定画法（1）画法规定 ★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线都必须画到粗实线。 ★当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。返回章目录

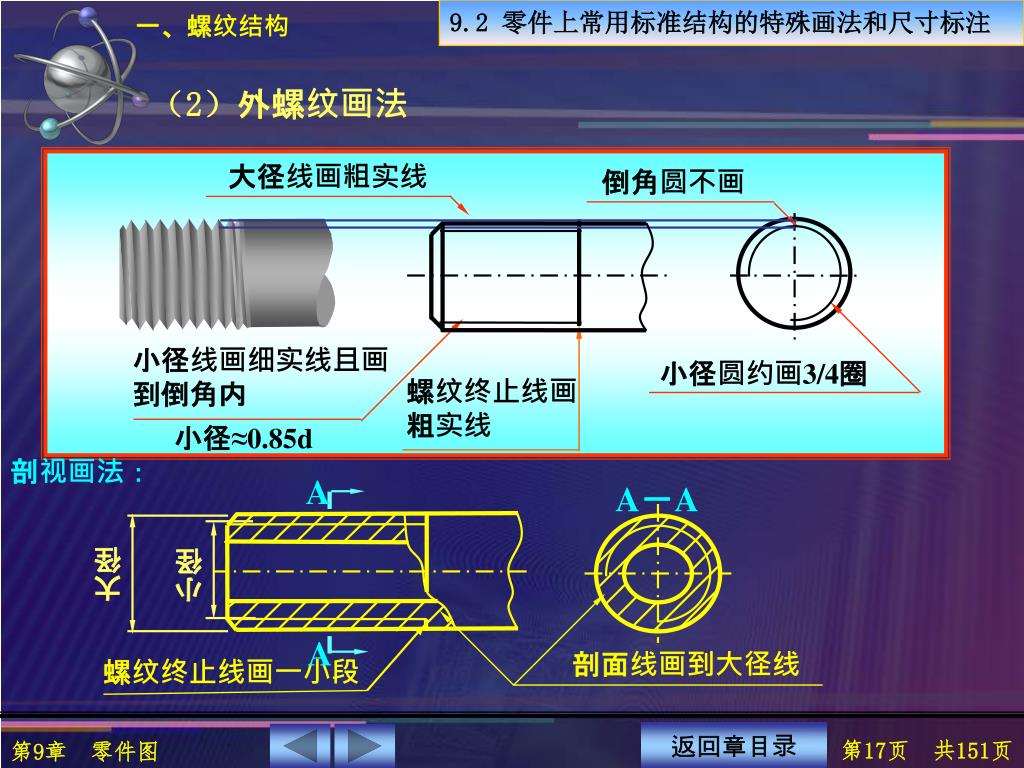

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注倒角圆不画大径线画粗实线 A 小径线画细实线且画到倒角内小径圆约画3/4圈螺纹终止线画粗实线小径≈0.85d A A－A 大径小径剖面线画到大径线（2）外螺纹画法剖视画法：螺纹终止线画一小段返回章目录

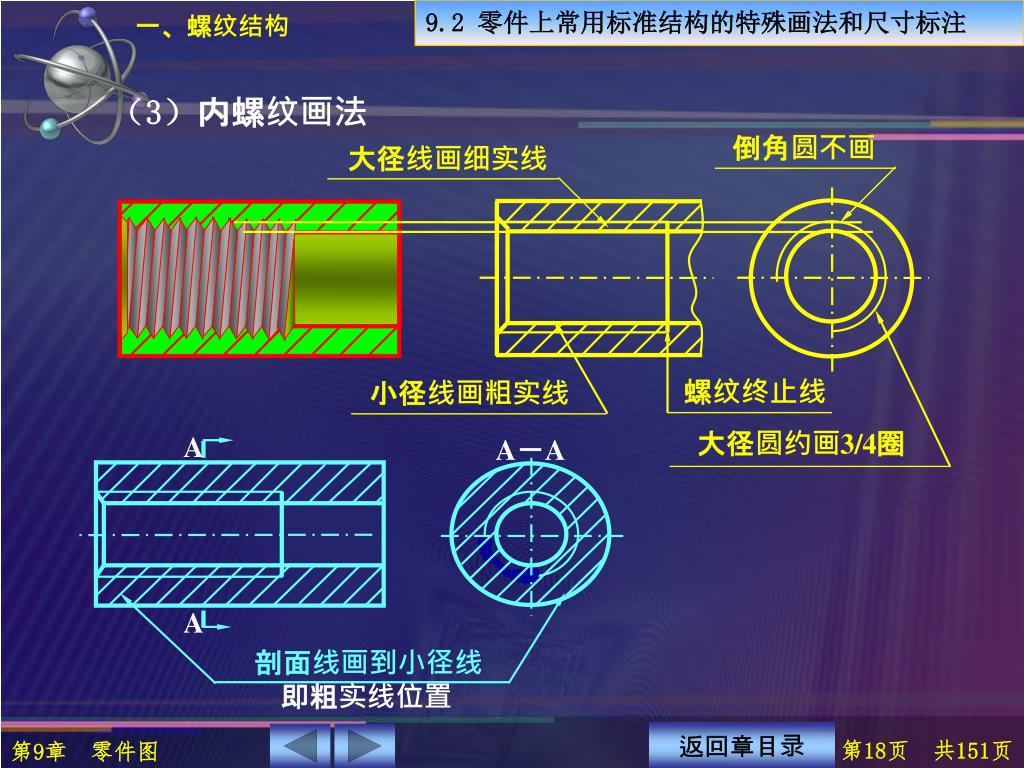

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注倒角圆不画大径线画细实线螺纹终止线小径线画粗实线 A 大径圆约画3/4圈 A－A A 剖面线画到小径线即粗实线位置（3）内螺纹画法返回章目录

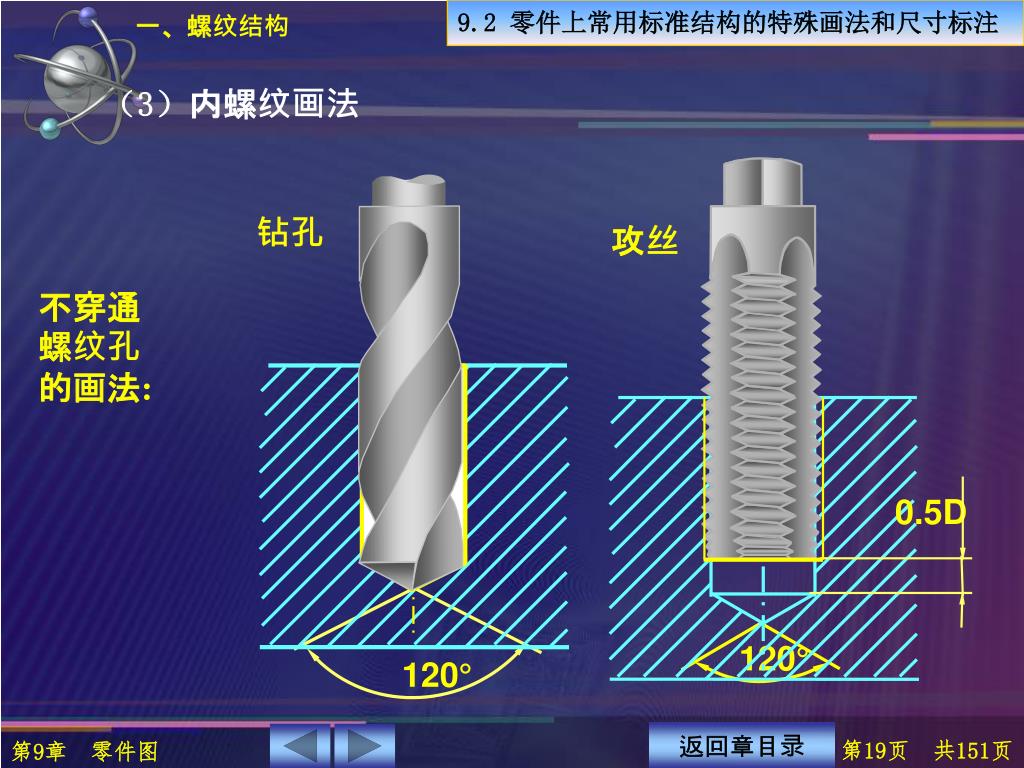

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注 0.5D 120° 120° （3）内螺纹画法钻孔攻丝不穿通螺纹孔的画法: 返回章目录

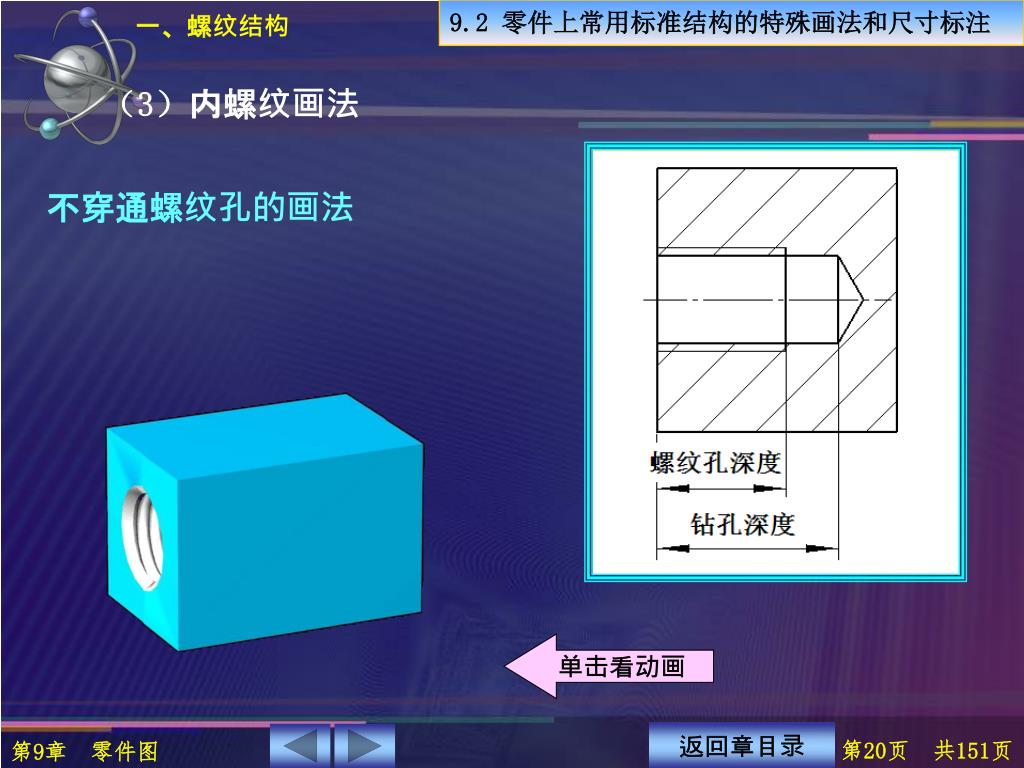

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注（3）内螺纹画法不穿通螺纹孔的画法单击看动画返回章目录

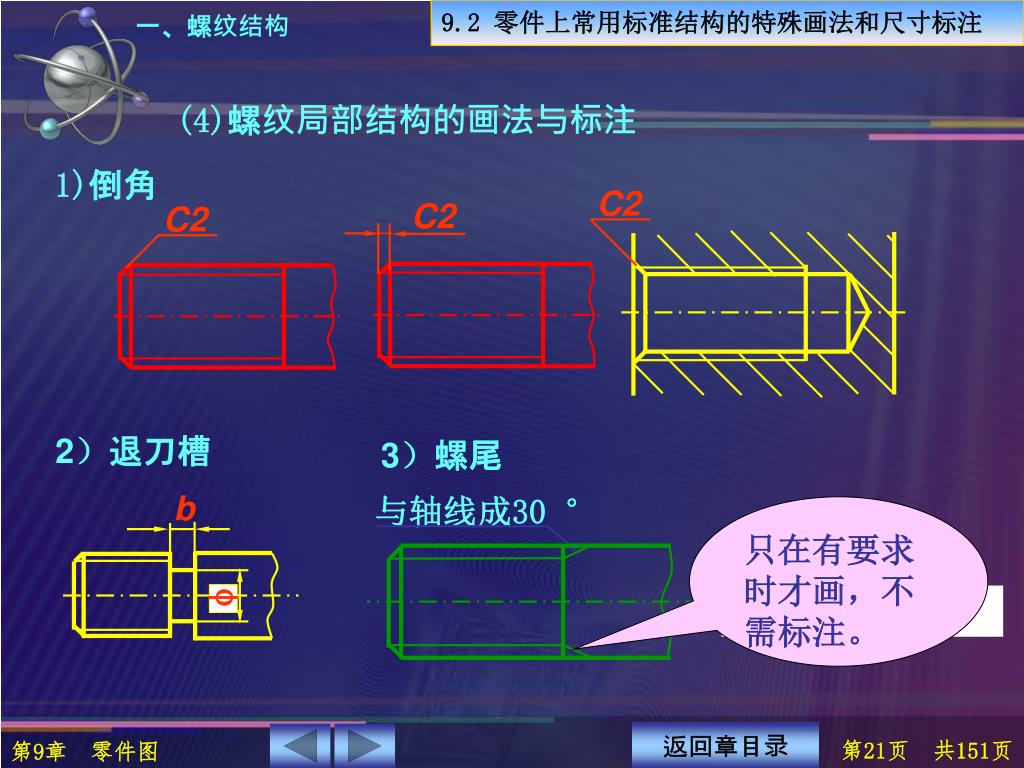

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注 C2 C2 C2 与轴线成30 ° b  (4)螺纹局部结构的画法与标注 1)倒角 2）退刀槽 3）螺尾只在有要求时才画，不需标注。返回章目录

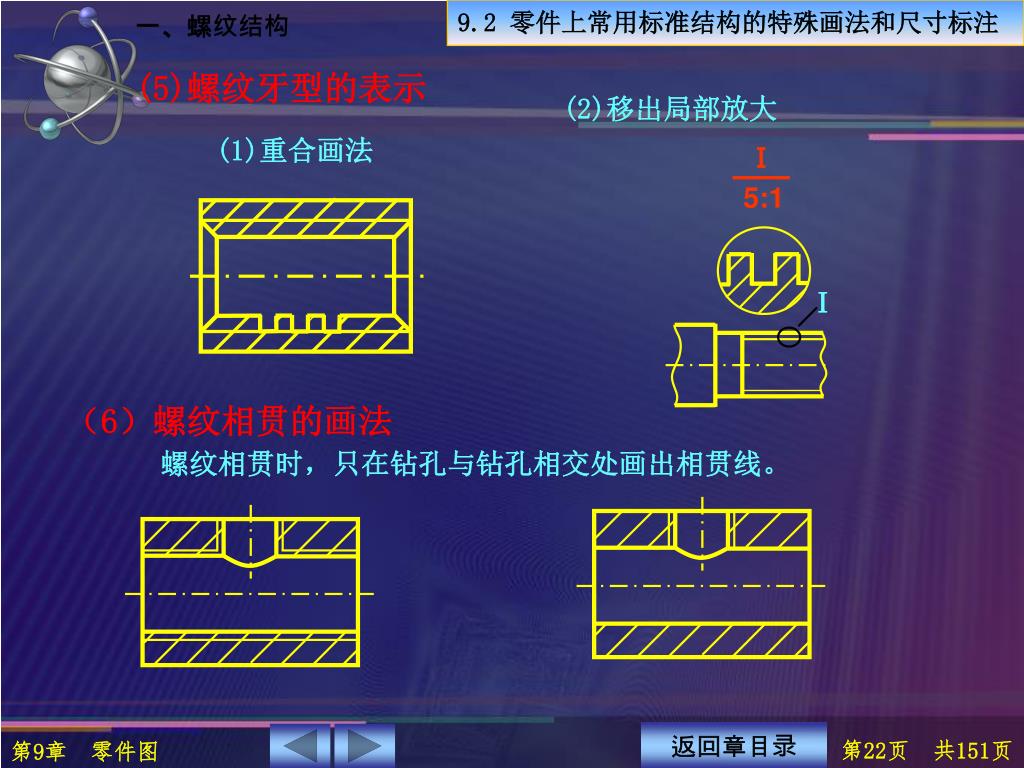

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注 Ⅰ 5:1 Ⅰ (5)螺纹牙型的表示 (2)移出局部放大 (1)重合画法（6）螺纹相贯的画法螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。返回章目录

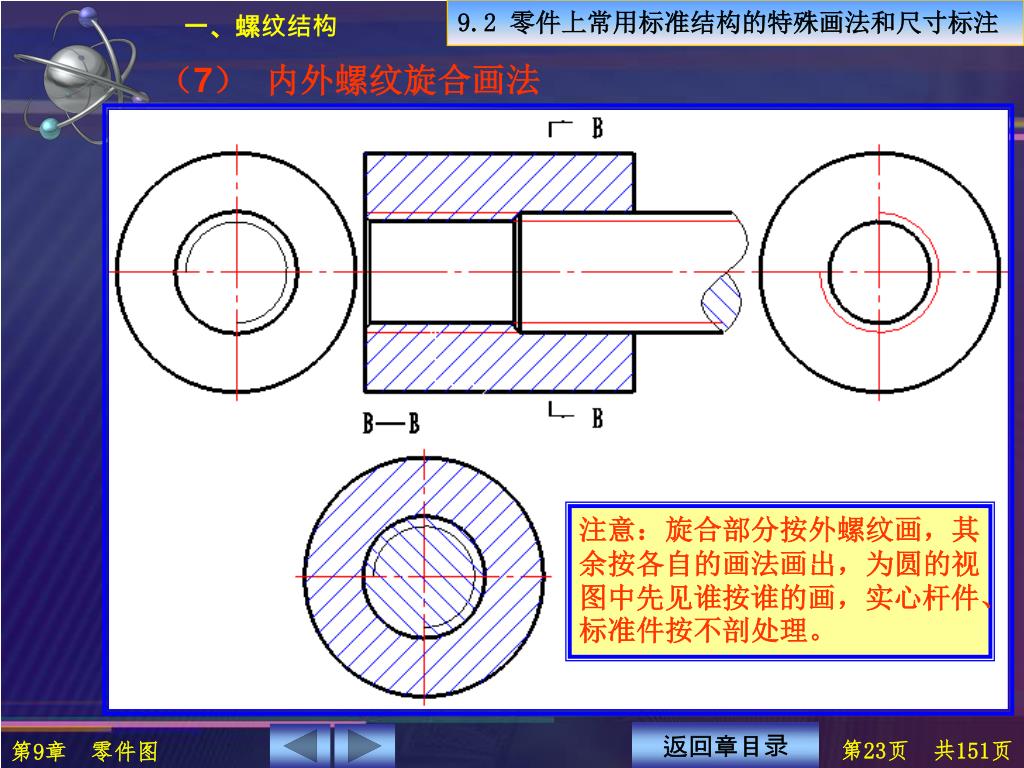

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注（7）内外螺纹旋合画法注意：旋合部分按外螺纹画，其余按各自的画法画出，为圆的视图中先见谁按谁的画，实心杆件、标准件按不剖处理。返回章目录

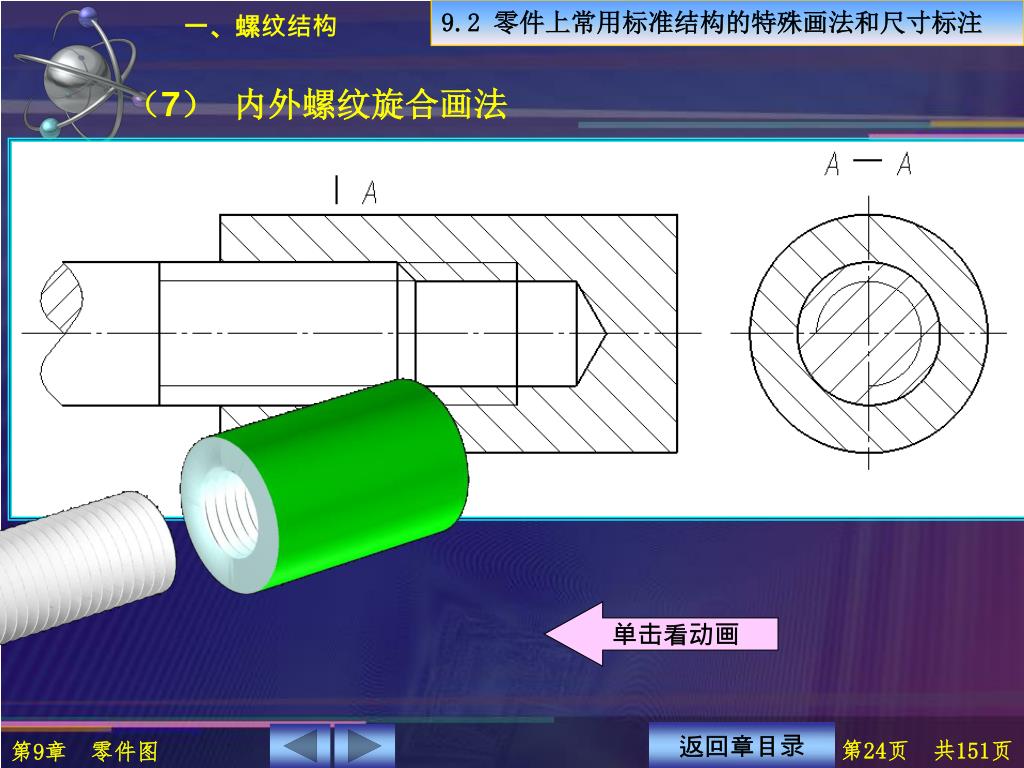

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注（7）内外螺纹旋合画法单击看动画返回章目录

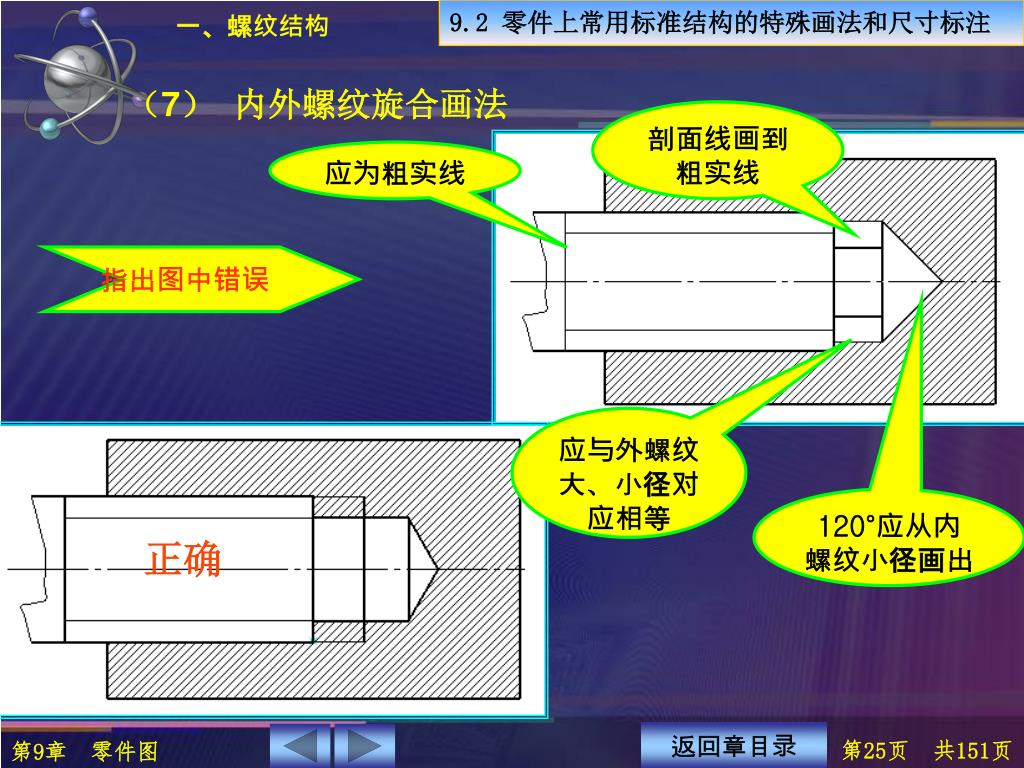

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注（7）内外螺纹旋合画法剖面线画到粗实线应为粗实线指出图中错误应与外螺纹大、小径对应相等 120°应从内螺纹小径画出正确返回章目录

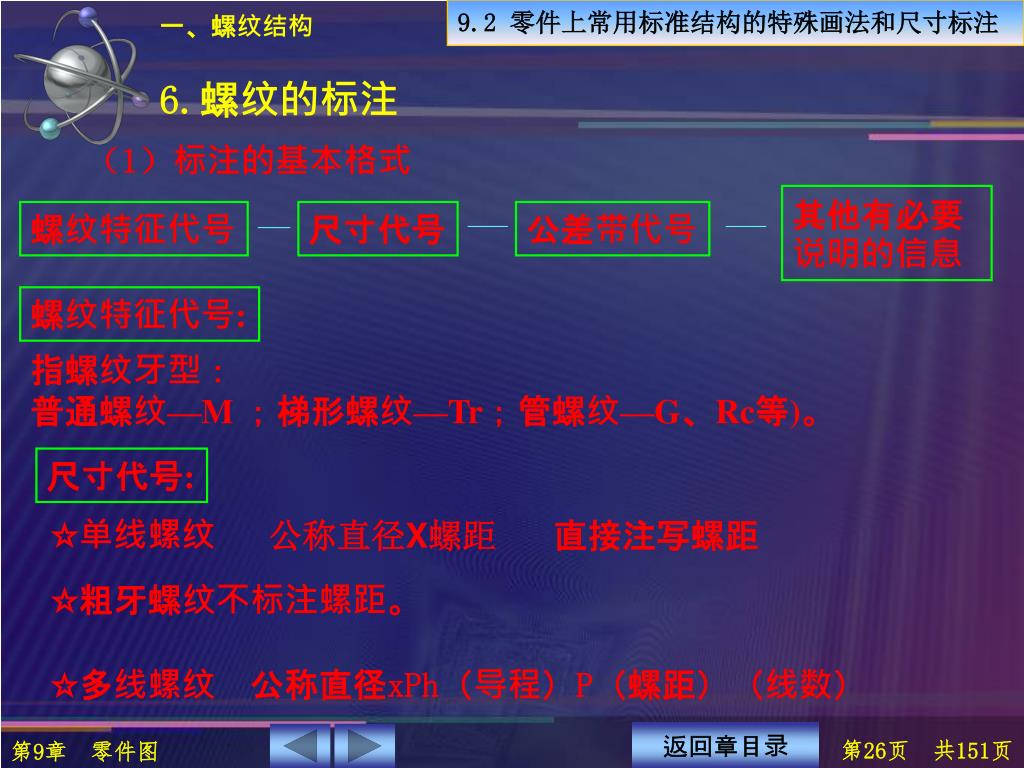

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注 6.螺纹的标注（1）标注的基本格式其他有必要说明的信息螺纹特征代号尺寸代号公差带代号螺纹特征代号: 指螺纹牙型：普通螺纹—M ；梯形螺纹—Tr；管螺纹—G、Rc等)。尺寸代号: ☆单线螺纹公称直径X螺距直接注写螺距 ☆粗牙螺纹不标注螺距。 ☆多线螺纹公称直径xPh（导程）P（螺距）（线数）返回章目录

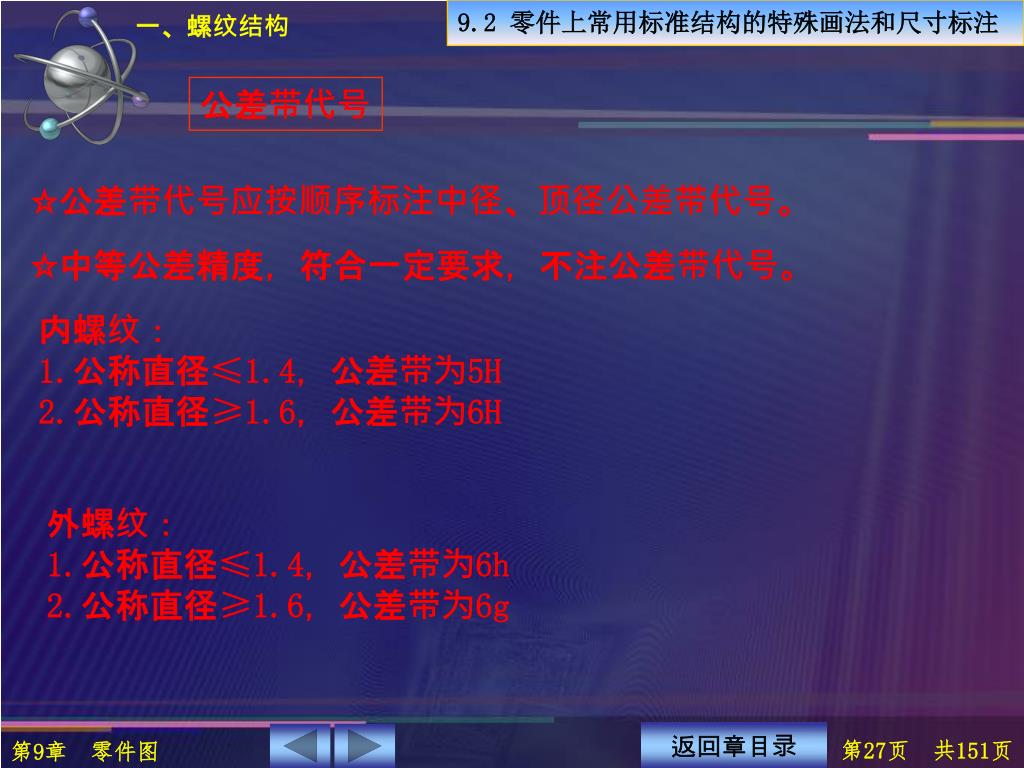

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注公差带代号 ☆公差带代号应按顺序标注中径、顶径公差带代号。 ☆中等公差精度，符合一定要求，不注公差带代号。内螺纹： 1.公称直径≤1.4，公差带为5H 2.公称直径≥1.6，公差带为6H 外螺纹： 1.公称直径≤1.4，公差带为6h 2.公称直径≥1.6，公差带为6g 返回章目录

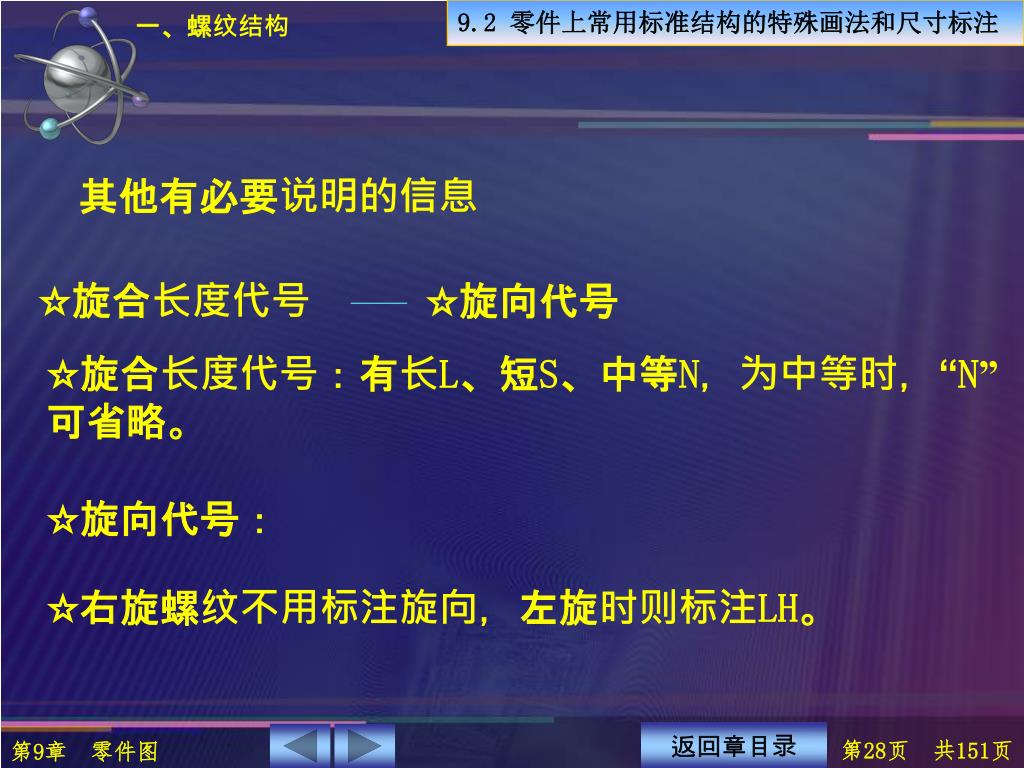

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注其他有必要说明的信息 ☆旋合长度代号 ☆旋向代号 ☆旋合长度代号：有长L、短S、中等N，为中等时，“N”可省略。 ☆旋向代号： ☆右旋螺纹不用标注旋向，左旋时则标注LH。返回章目录

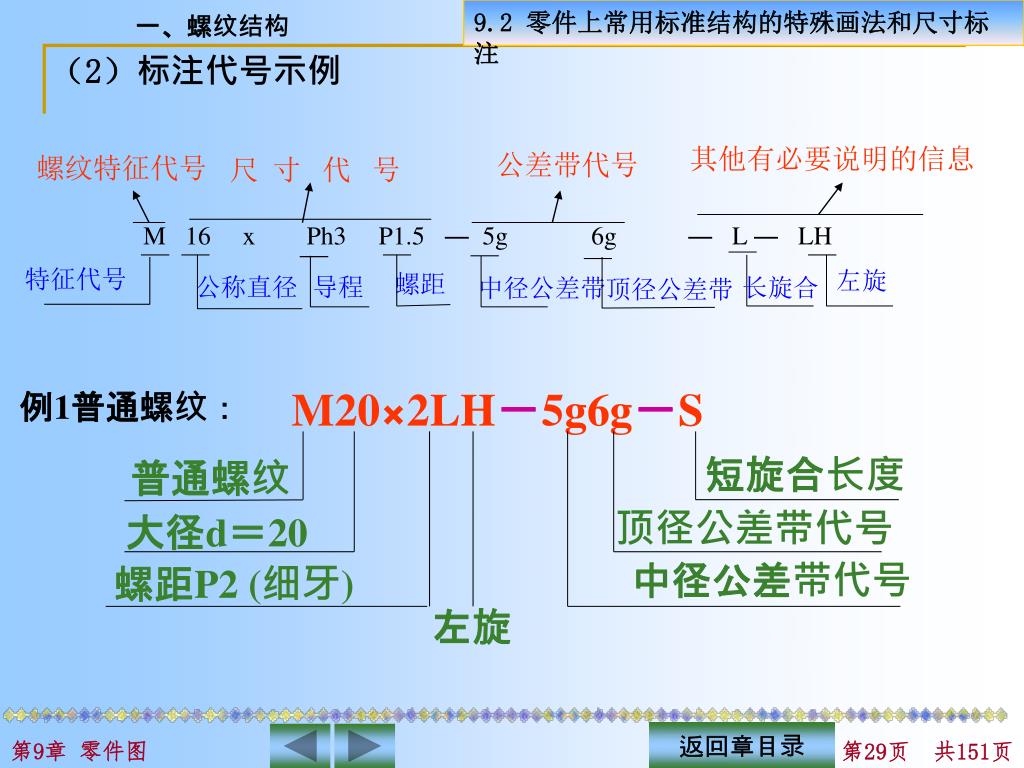

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注短旋合长度普通螺纹顶径公差带代号大径d＝20 中径公差带代号螺距P2 (细牙) 左旋（2）标注代号示例其他有必要说明的信息公差带代号螺纹特征代号尺寸代号 M 16 x Ph3 P1.5 ― 5g 6g ― L ― LH 特征代号左旋螺距公称直径导程长旋合中径公差带顶径公差带 M20×2LH－5g6g－S 例1普通螺纹：返回章目录

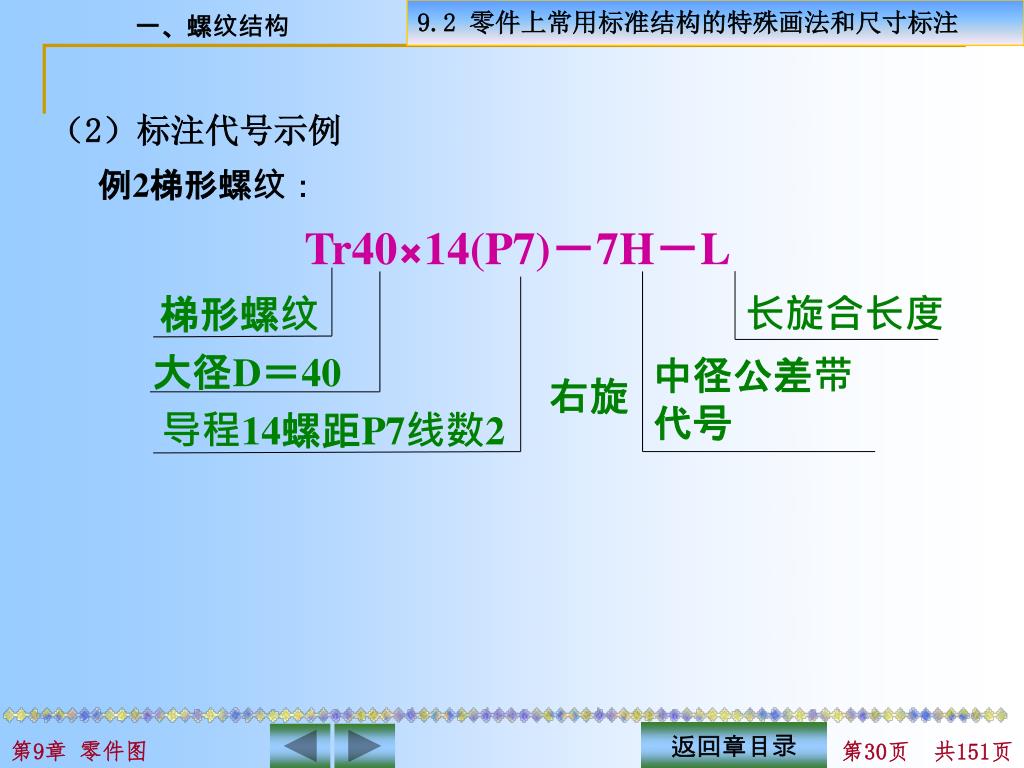

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注梯形螺纹长旋合长度大径D＝40 中径公差带代号导程14螺距P7线数2 （2）标注代号示例例2梯形螺纹： Tr40×14(P7)－7H－L 右旋返回章目录

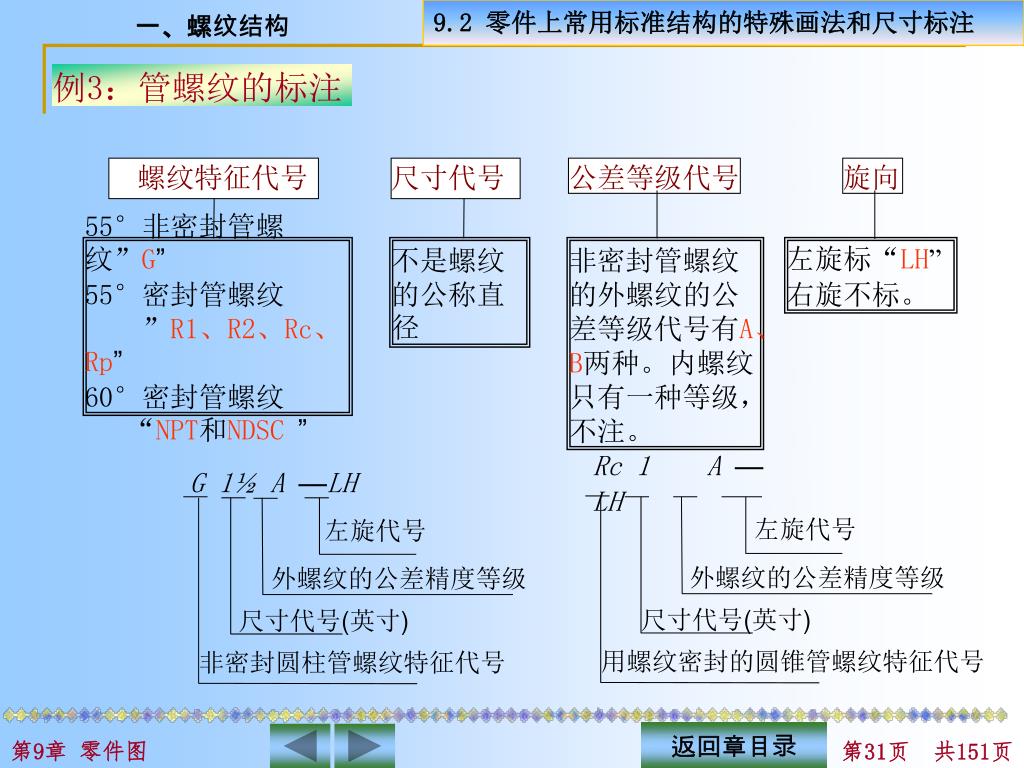

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注例3：管螺纹的标注螺纹特征代号尺寸代号公差等级代号旋向 55°非密封管螺纹”G” 55°密封管螺纹 ”R1、R2、Rc、Rp” 60°密封管螺纹 “NPT和NDSC ” 不是螺纹的公称直径非密封管螺纹的外螺纹的公差等级代号有A、B两种。内螺纹只有一种等级，不注。左旋标“LH” 右旋不标。 G 1½ A —LH Rc 1 A —LH 左旋代号左旋代号外螺纹的公差精度等级外螺纹的公差精度等级尺寸代号(英寸) 尺寸代号(英寸) 用螺纹密封的圆锥管螺纹特征代号非密封圆柱管螺纹特征代号返回章目录

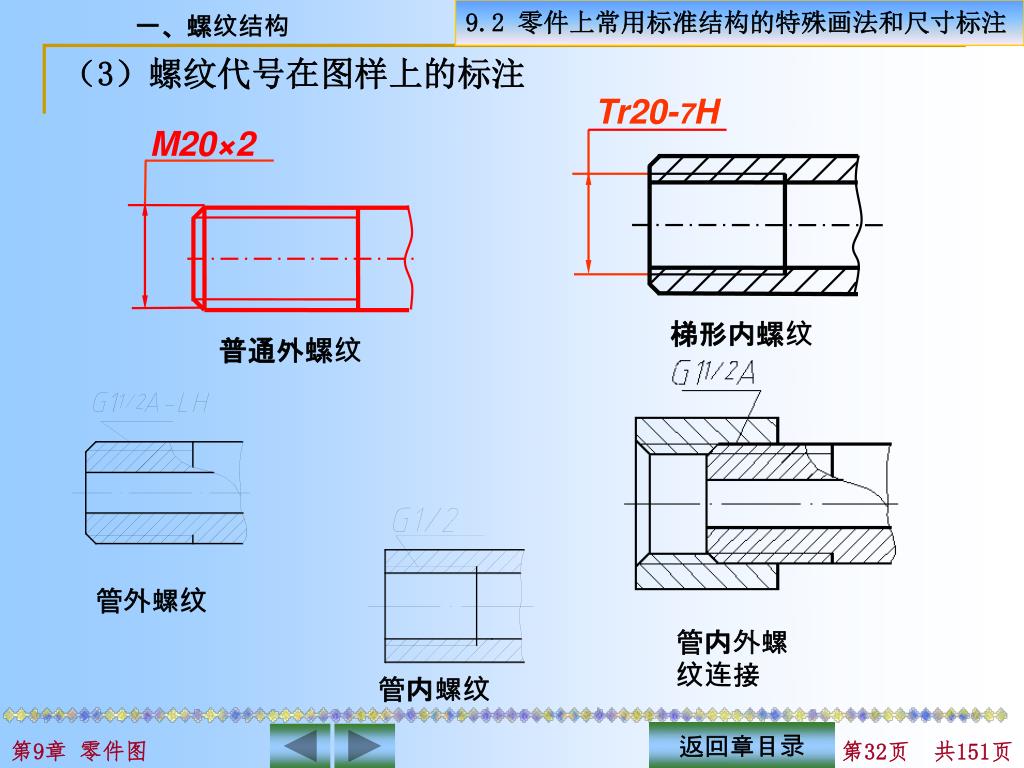

一、螺纹结构 9.2 零件上常用标准结构的特殊画法和尺寸标注普通外螺纹梯形内螺纹（3）螺纹代号在图样上的标注 Tr20-7H M20×2 管外螺纹管内外螺纹连接管内螺纹返回章目录

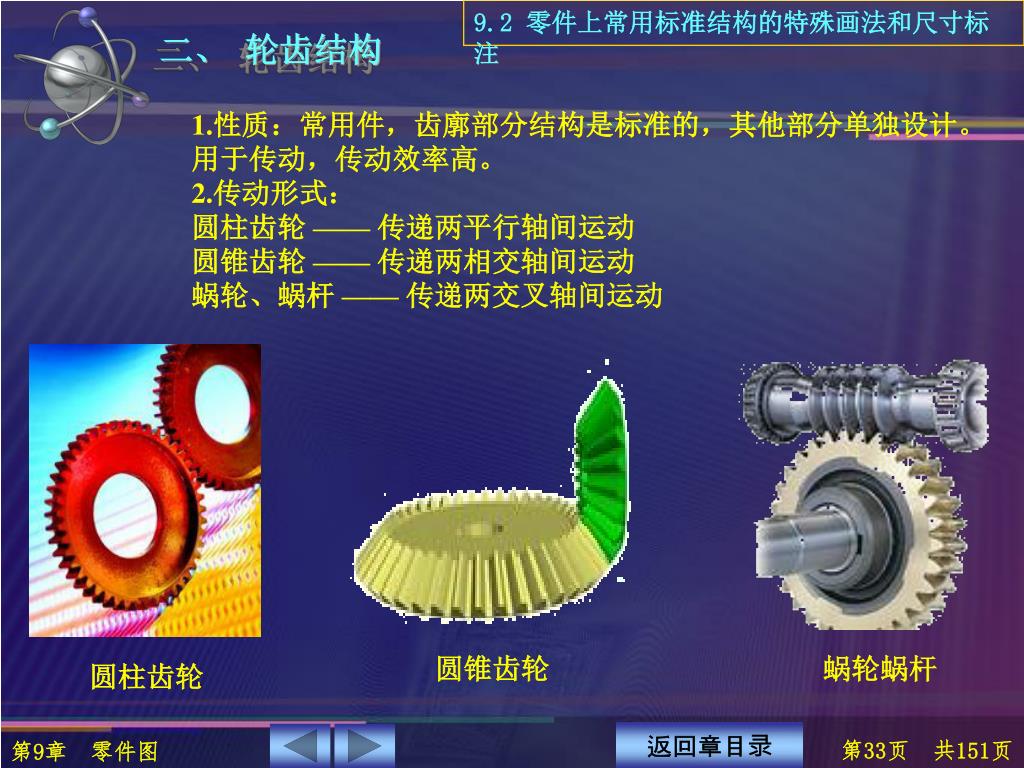

9.2 零件上常用标准结构的特殊画法和尺寸标注二、轮齿结构 1.性质：常用件，齿廓部分结构是标准的，其他部分单独设计。用于传动，传动效率高。 2.传动形式：圆柱齿轮 —— 传递两平行轴间运动圆锥齿轮 —— 传递两相交轴间运动蜗轮、蜗杆 —— 传递两交叉轴间运动圆锥齿轮蜗轮蜗杆圆柱齿轮返回章目录

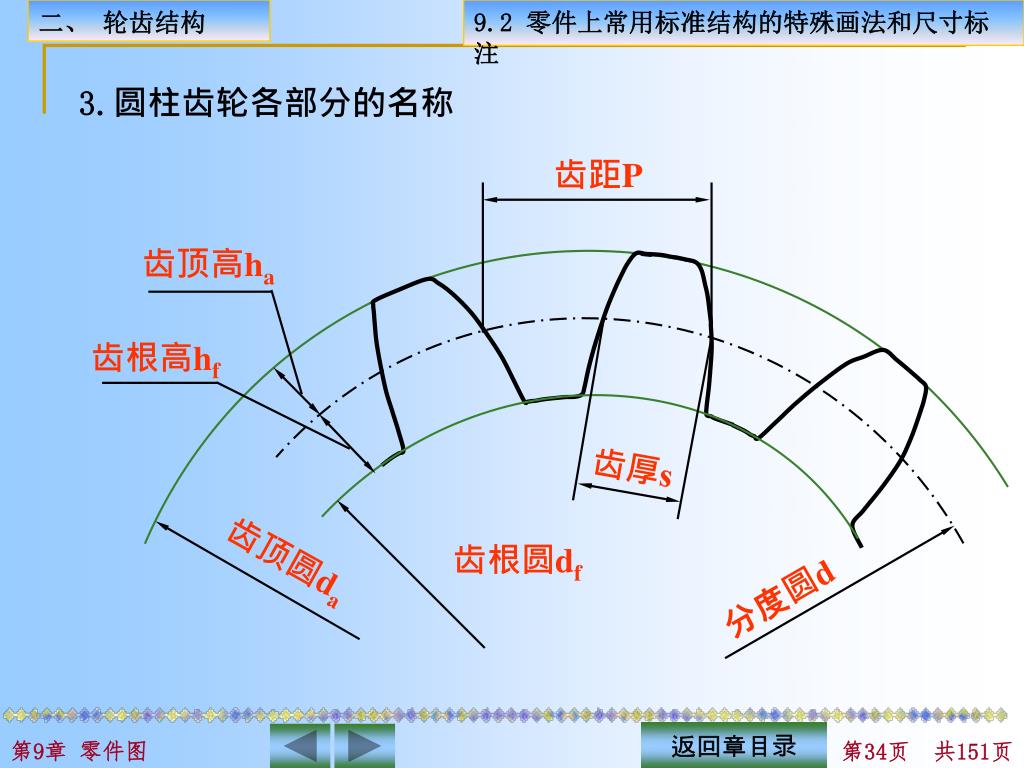

二、轮齿结构 9.2 零件上常用标准结构的特殊画法和尺寸标注 3.圆柱齿轮各部分的名称齿距P 齿顶高ha 齿根高hf 齿厚s 齿根圆df 齿顶圆da 分度圆d 返回章目录

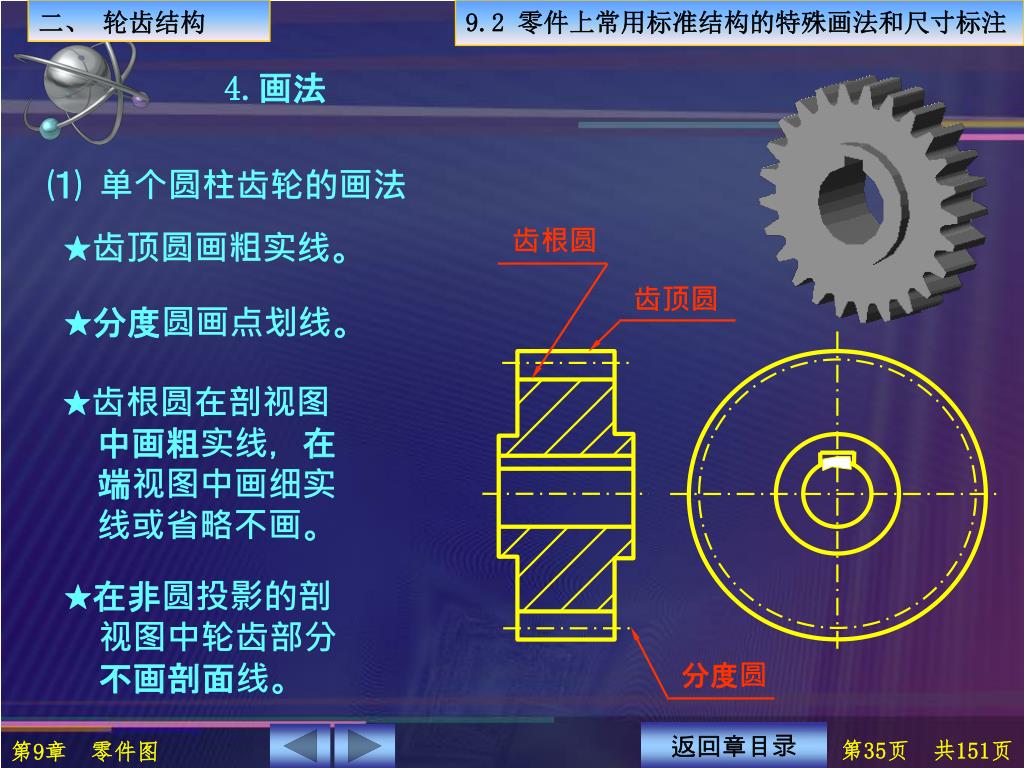

二、轮齿结构 9.2 零件上常用标准结构的特殊画法和尺寸标注 4.画法 ⑴ 单个圆柱齿轮的画法齿根圆 ★齿顶圆画粗实线。齿顶圆 ★分度圆画点划线。 ★齿根圆在剖视图中画粗实线，在端视图中画细实线或省略不画。 ★在非圆投影的剖视图中轮齿部分不画剖面线。分度圆返回章目录

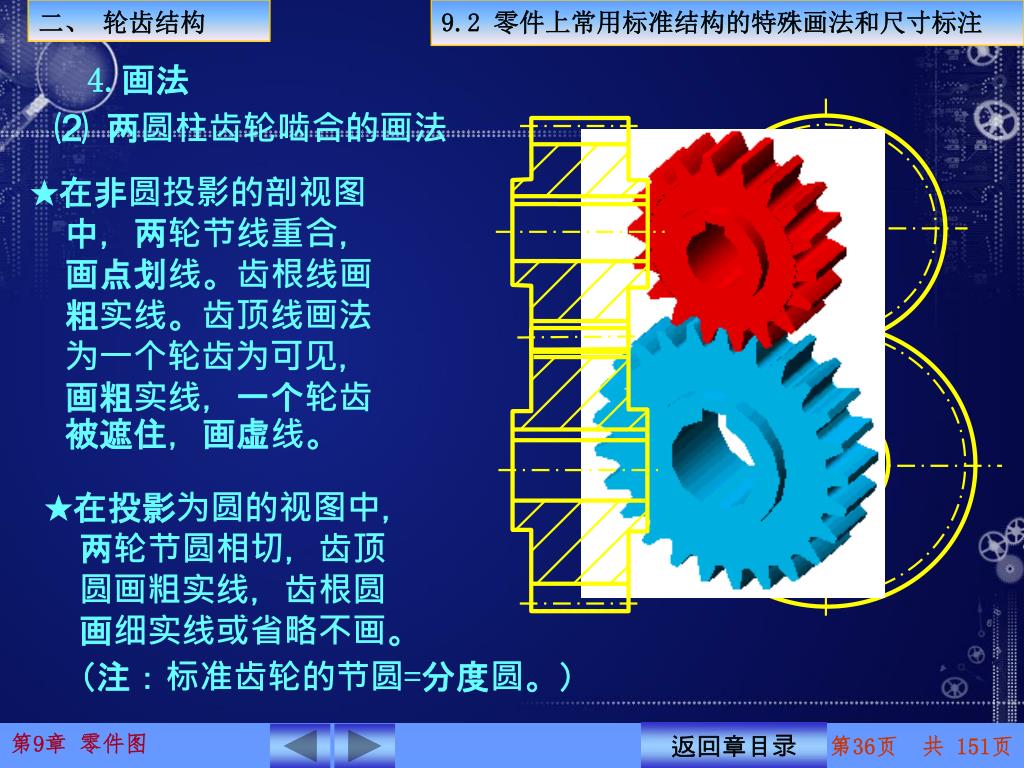

二、轮齿结构 9.2 零件上常用标准结构的特殊画法和尺寸标注 4.画法 ⑵ 两圆柱齿轮啮合的画法 ★在非圆投影的剖视图中，两轮节线重合，画点划线。齿根线画粗实线。齿顶线画法为一个轮齿为可见，画粗实线，一个轮齿被遮住，画虚线。 ★在投影为圆的视图中，两轮节圆相切，齿顶圆画粗实线，齿根圆画细实线或省略不画。（注：标准齿轮的节圆=分度圆。）返回章目录

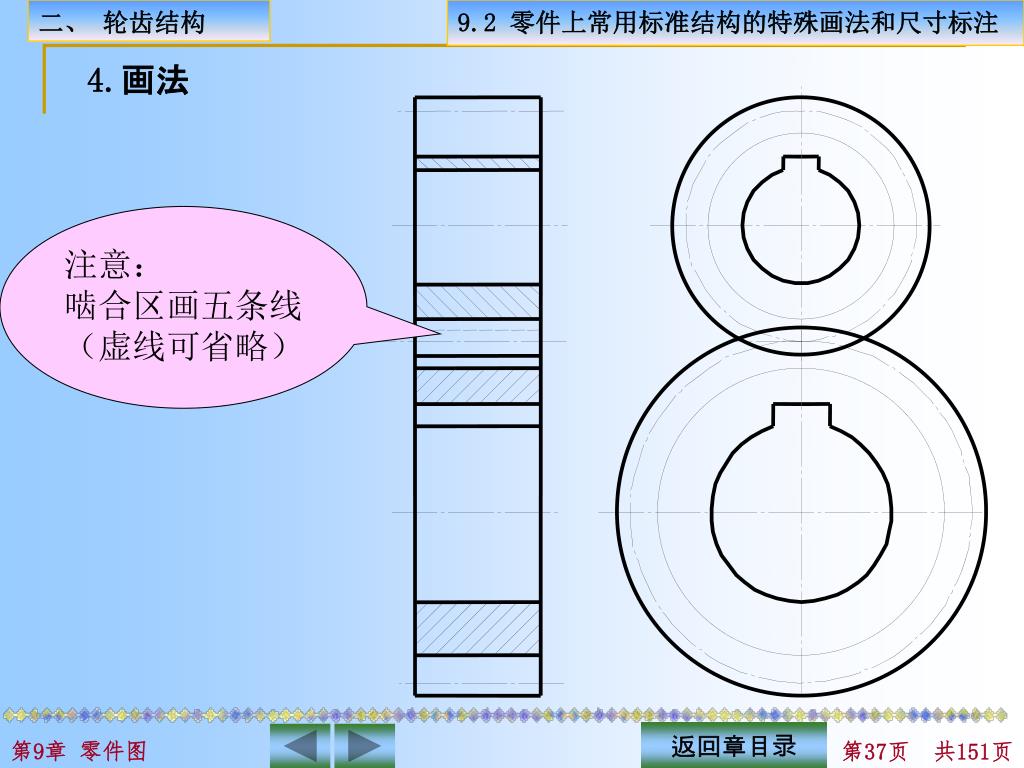

二、轮齿结构 9.2 零件上常用标准结构的特殊画法和尺寸标注 4.画法注意：啮合区画五条线（虚线可省略）返回章目录

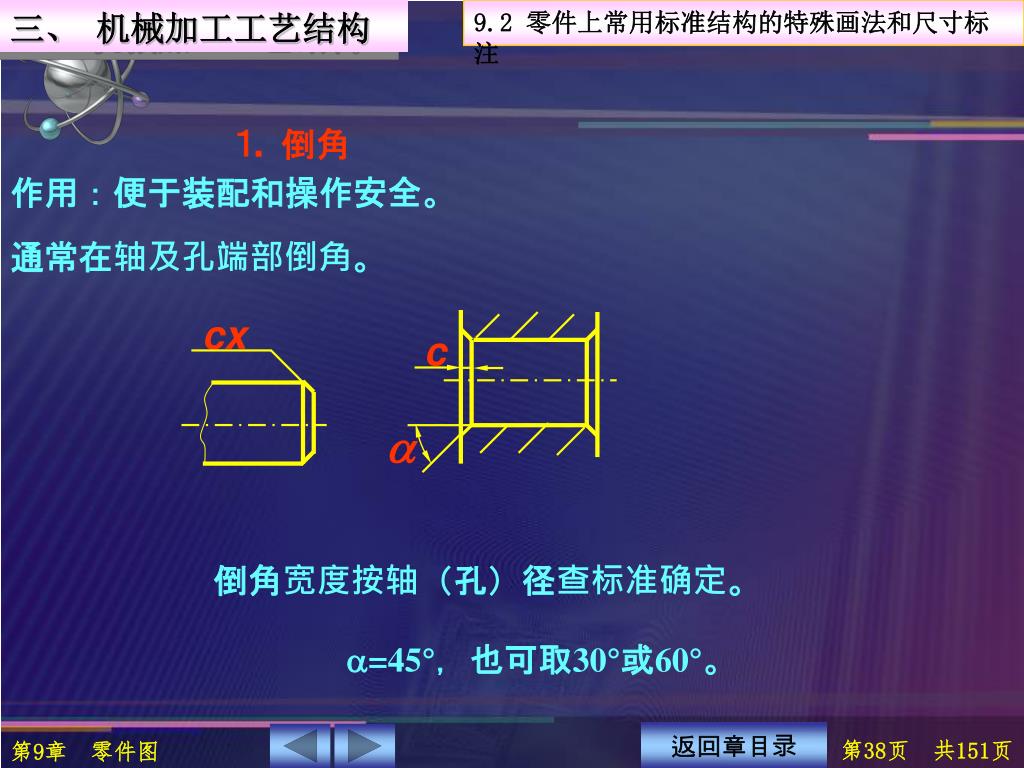

三、机械加工工艺结构 9.2 零件上常用标准结构的特殊画法和尺寸标注 cx c  ⒈ 倒角作用：便于装配和操作安全。通常在轴及孔端部倒角。倒角宽度按轴（孔）径查标准确定。 =45°，也可取30°或60°。返回章目录

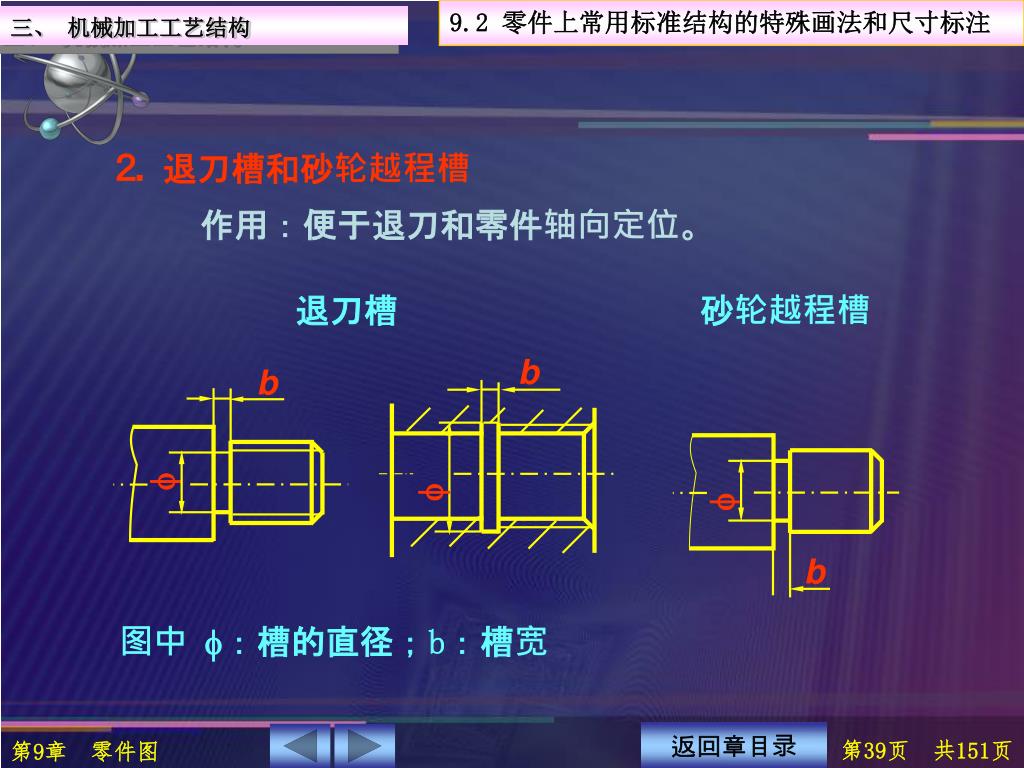

9.2 零件上常用标准结构的特殊画法和尺寸标注三、机械加工工艺结构 ⒉ 退刀槽和砂轮越程槽作用：便于退刀和零件轴向定位。退刀槽砂轮越程槽 b b    b 图中 ：槽的直径；b：槽宽返回章目录

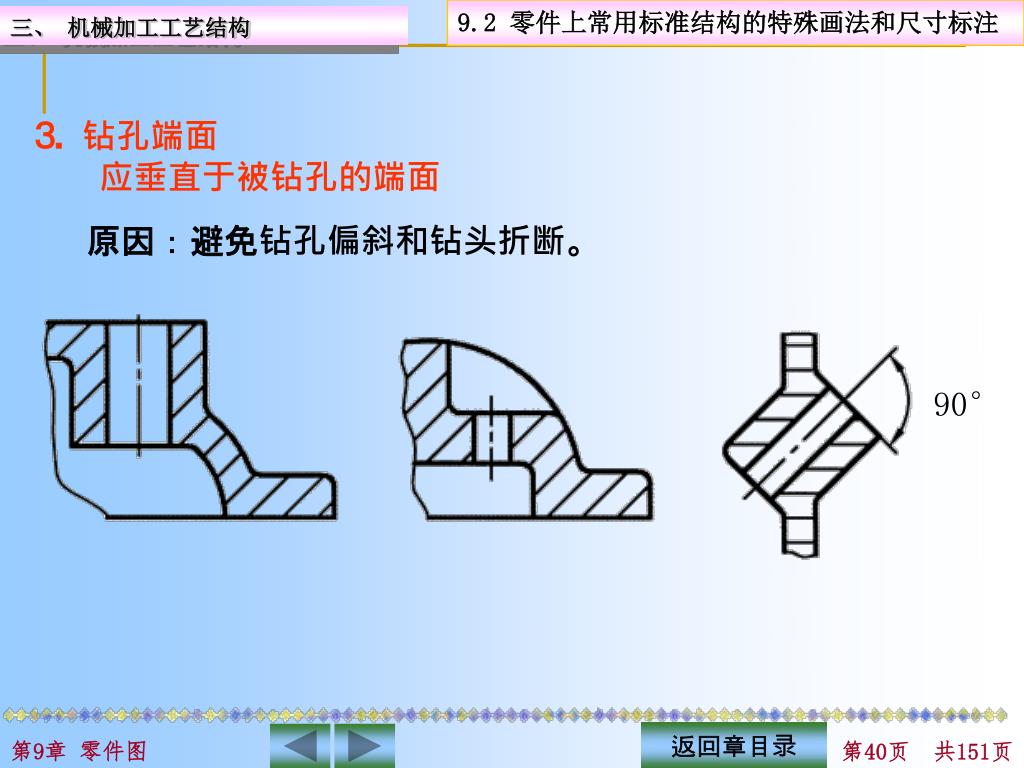

9.2 零件上常用标准结构的特殊画法和尺寸标注三、机械加工工艺结构 ⒊ 钻孔端面应垂直于被钻孔的端面原因：避免钻孔偏斜和钻头折断。 90° 返回章目录

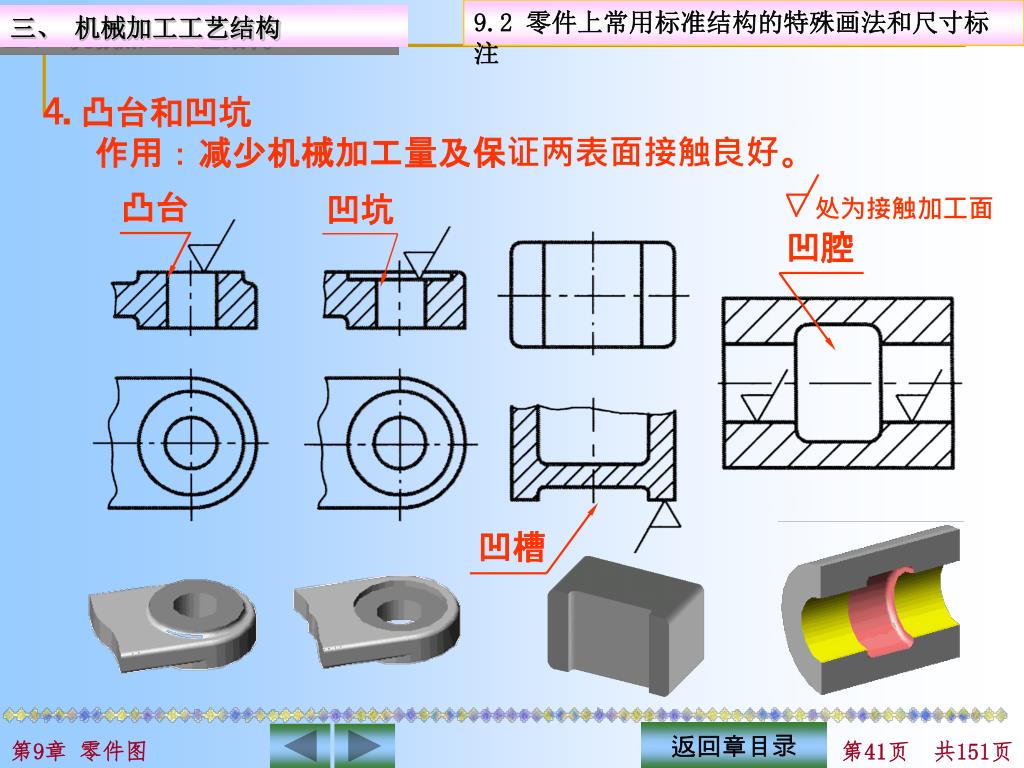

9.2 零件上常用标准结构的特殊画法和尺寸标注处为接触加工面凸台凹坑凹腔凹槽三、机械加工工艺结构 ⒋ 凸台和凹坑作用：减少机械加工量及保证两表面接触良好。返回章目录

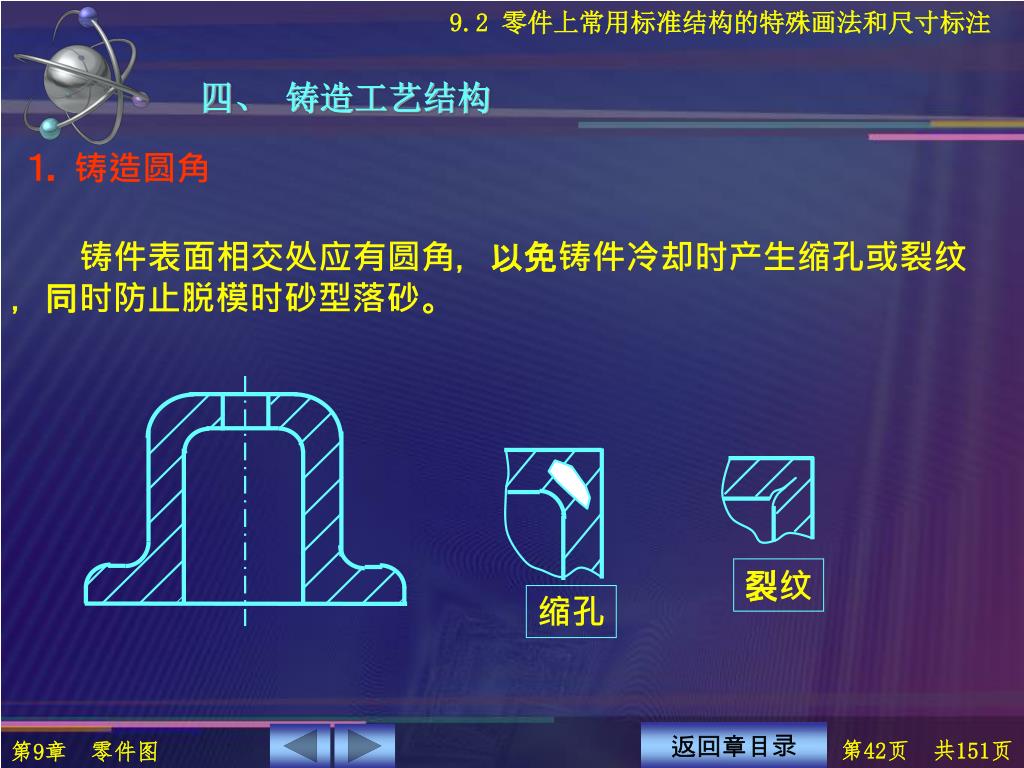

9.2 零件上常用标准结构的特殊画法和尺寸标注裂纹缩孔四、铸造工艺结构 ⒈ 铸造圆角铸件表面相交处应有圆角，以免铸件冷却时产生缩孔或裂纹，同时防止脱模时砂型落砂。返回章目录

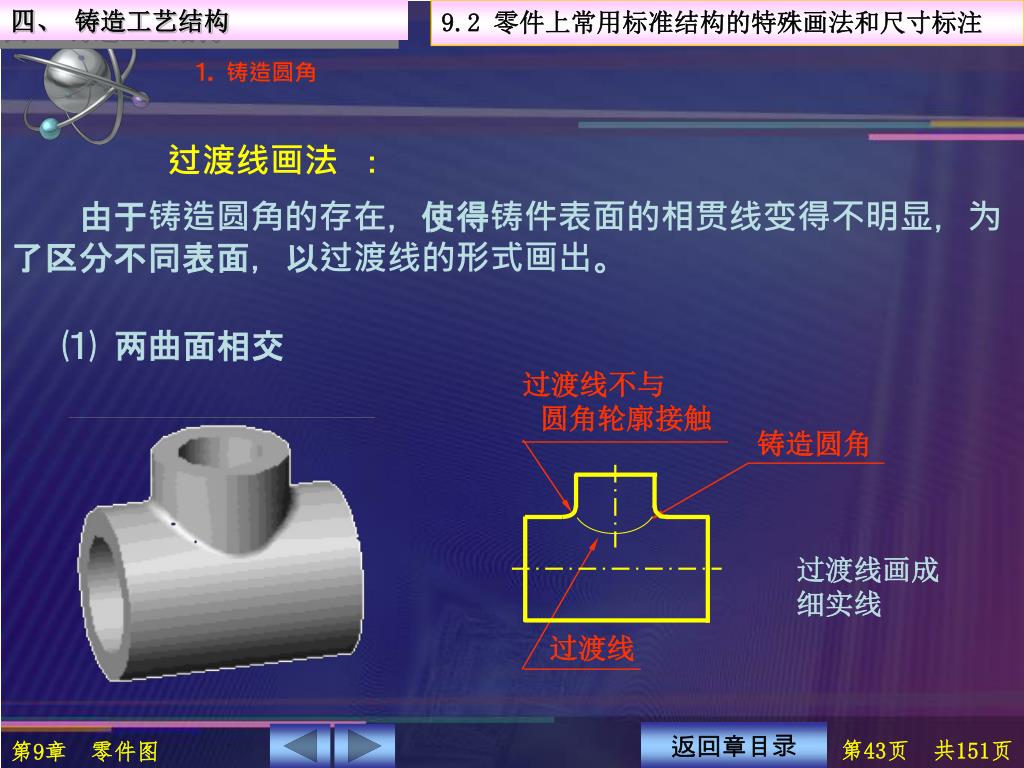

四、铸造工艺结构 9.2 零件上常用标准结构的特殊画法和尺寸标注过渡线不与圆角轮廓接触铸造圆角过渡线 ⒈ 铸造圆角过渡线画法：由于铸造圆角的存在，使得铸件表面的相贯线变得不明显，为了区分不同表面，以过渡线的形式画出。 ⑴ 两曲面相交过渡线画成细实线返回章目录

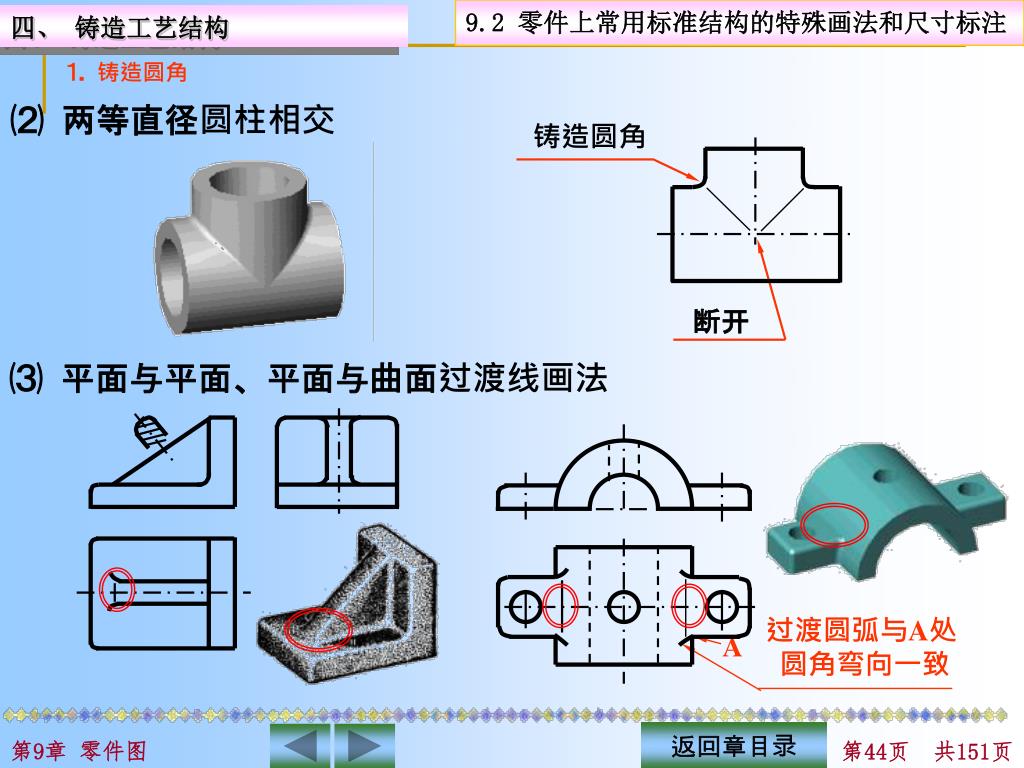

9.2 零件上常用标准结构的特殊画法和尺寸标注铸造圆角断开过渡圆弧与A处圆角弯向一致 A 四、铸造工艺结构 ⒈ 铸造圆角 ⑵ 两等直径圆柱相交 ⑶ 平面与平面、平面与曲面过渡线画法返回章目录

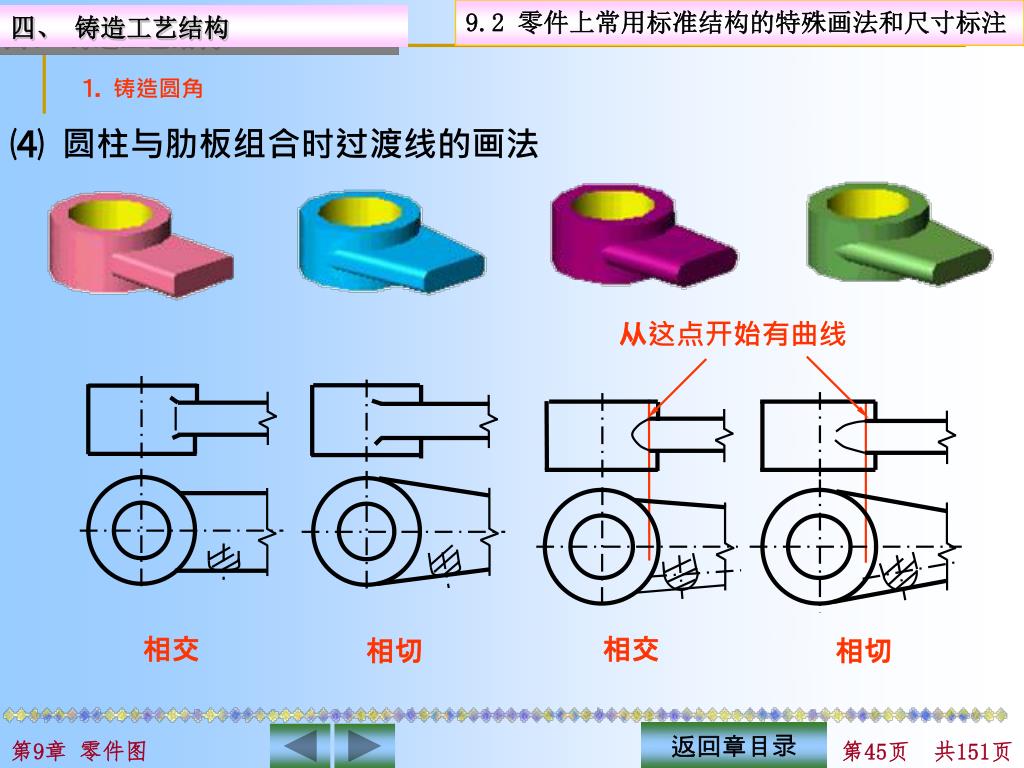

9.2 零件上常用标准结构的特殊画法和尺寸标注从这点开始有曲线四、铸造工艺结构 ⒈ 铸造圆角 ⑷ 圆柱与肋板组合时过渡线的画法相交相交相切相切返回章目录

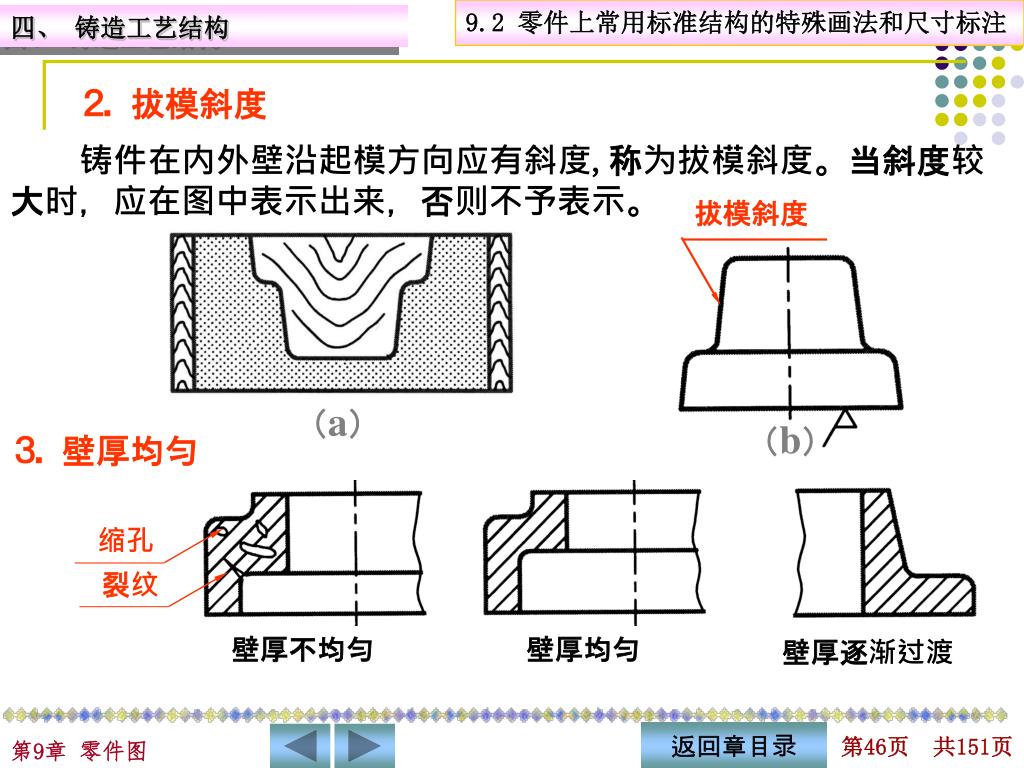

9.2 零件上常用标准结构的特殊画法和尺寸标注拔模斜度（a）（b）缩孔裂纹四、铸造工艺结构 ⒉ 拔模斜度铸件在内外壁沿起模方向应有斜度,称为拔模斜度。当斜度较大时，应在图中表示出来，否则不予表示。 ⒊ 壁厚均匀壁厚不均匀壁厚均匀壁厚逐渐过渡返回章目录

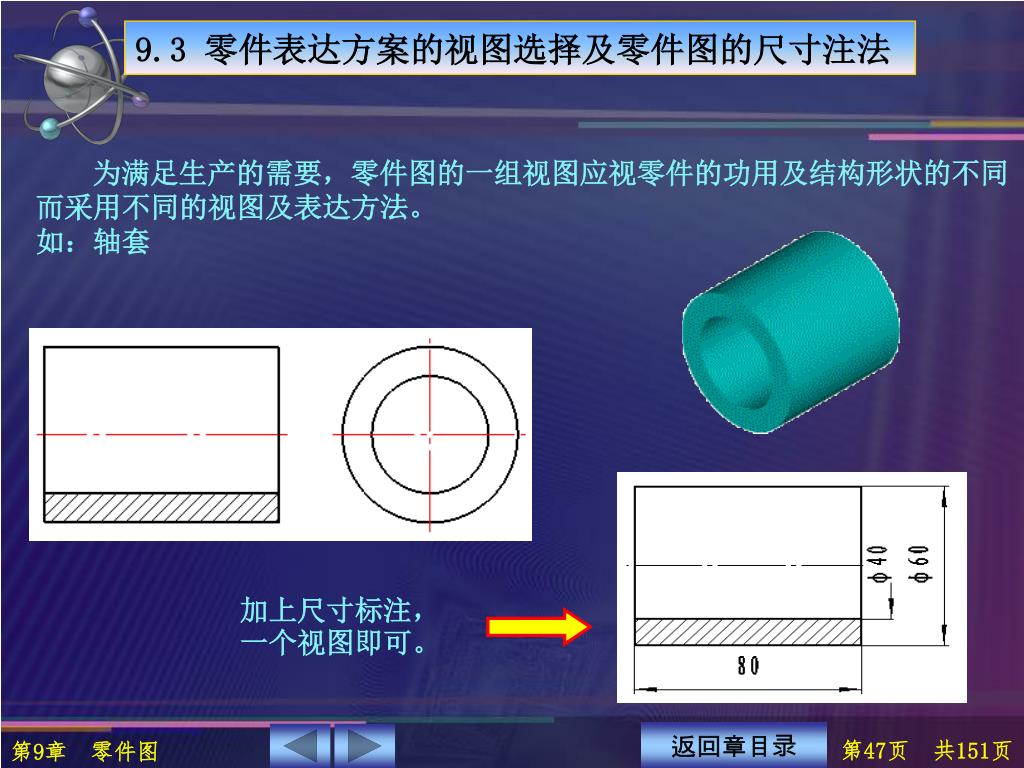

9.3 零件表达方案的视图选择及零件图的尺寸注法为满足生产的需要，零件图的一组视图应视零件的功用及结构形状的不同而采用不同的视图及表达方法。如：轴套加上尺寸标注，一个视图即可。返回章目录

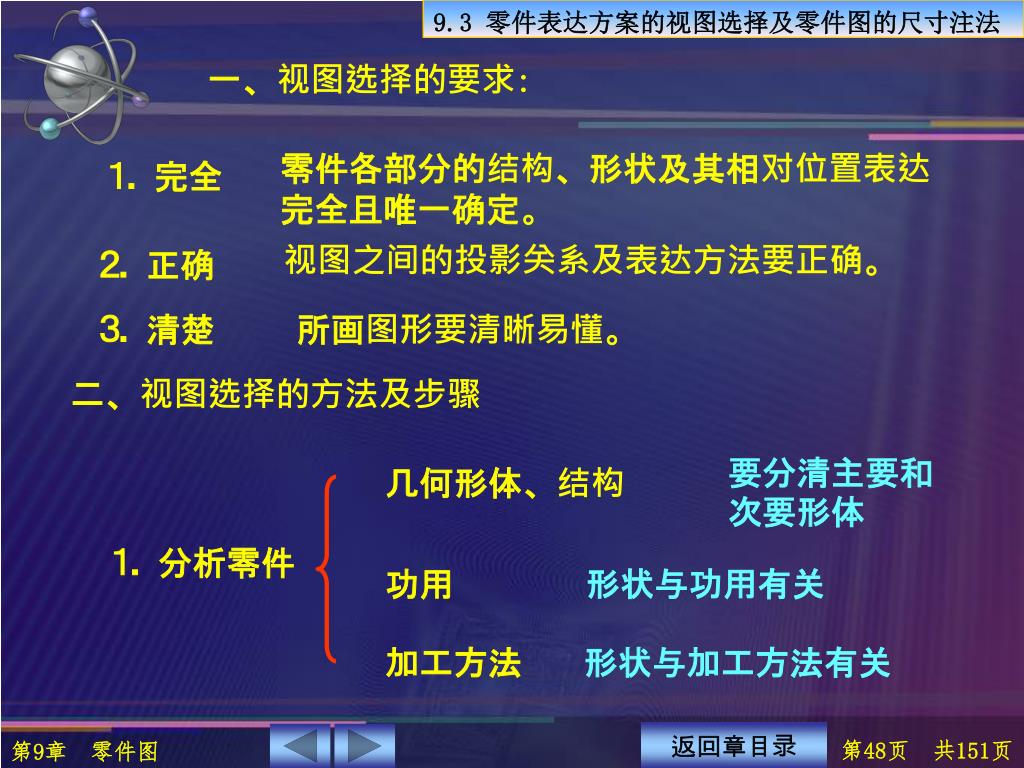

9.3 零件表达方案的视图选择及零件图的尺寸注法一、视图选择的要求: 零件各部分的结构、形状及其相对位置表达完全且唯一确定。 ⒈ 完全视图之间的投影关系及表达方法要正确。 ⒉ 正确 ⒊ 清楚所画图形要清晰易懂。二、视图选择的方法及步骤要分清主要和次要形体几何形体、结构 ⒈ 分析零件形状与功用有关功用加工方法形状与加工方法有关返回章目录

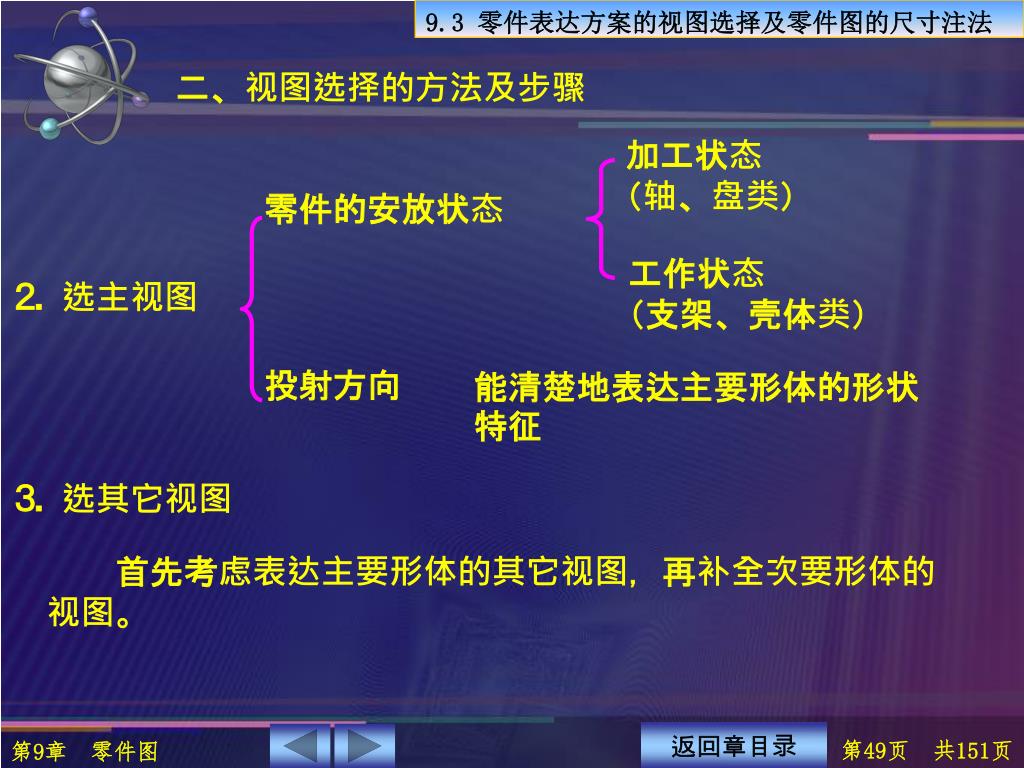

9.3 零件表达方案的视图选择及零件图的尺寸注法二、视图选择的方法及步骤加工状态（轴、盘类）零件的安放状态工作状态（支架、壳体类） ⒉ 选主视图投射方向能清楚地表达主要形体的形状特征 ⒊ 选其它视图首先考虑表达主要形体的其它视图，再补全次要形体的视图。返回章目录

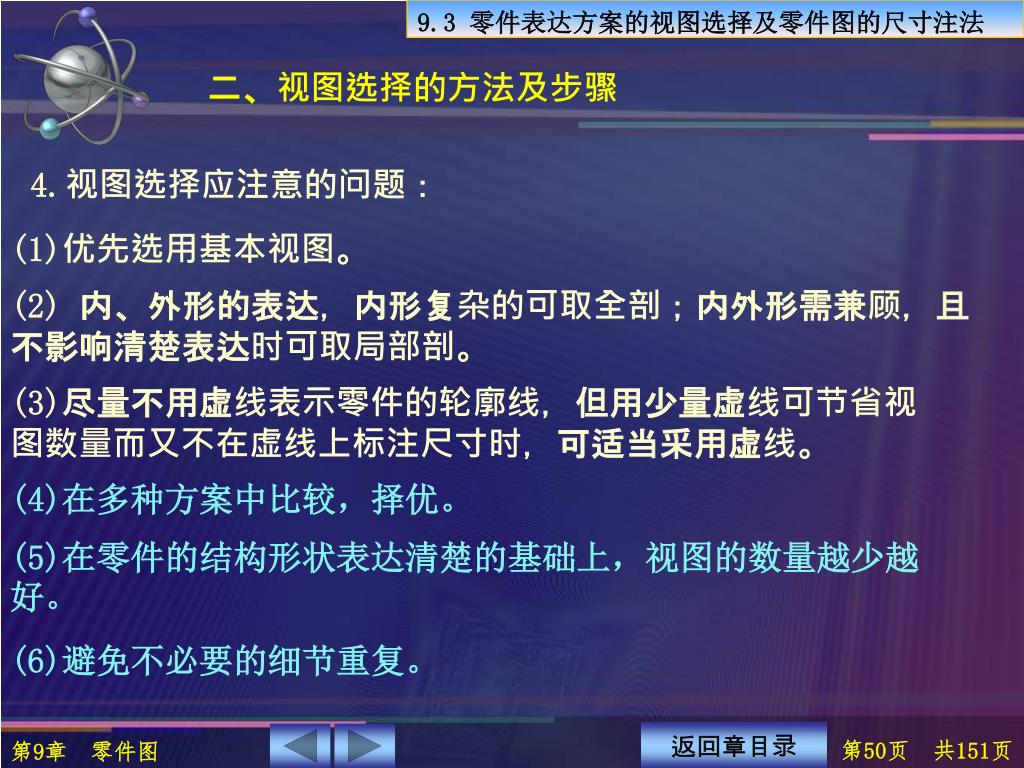

9.3 零件表达方案的视图选择及零件图的尺寸注法二、视图选择的方法及步骤 4.视图选择应注意的问题： (1)优先选用基本视图。 (2) 内、外形的表达，内形复杂的可取全剖；内外形需兼顾，且不影响清楚表达时可取局部剖。 (3)尽量不用虚线表示零件的轮廓线，但用少量虚线可节省视图数量而又不在虚线上标注尺寸时，可适当采用虚线。 (4)在多种方案中比较，择优。 (5)在零件的结构形状表达清楚的基础上，视图的数量越少越好。 (6)避免不必要的细节重复。返回章目录
