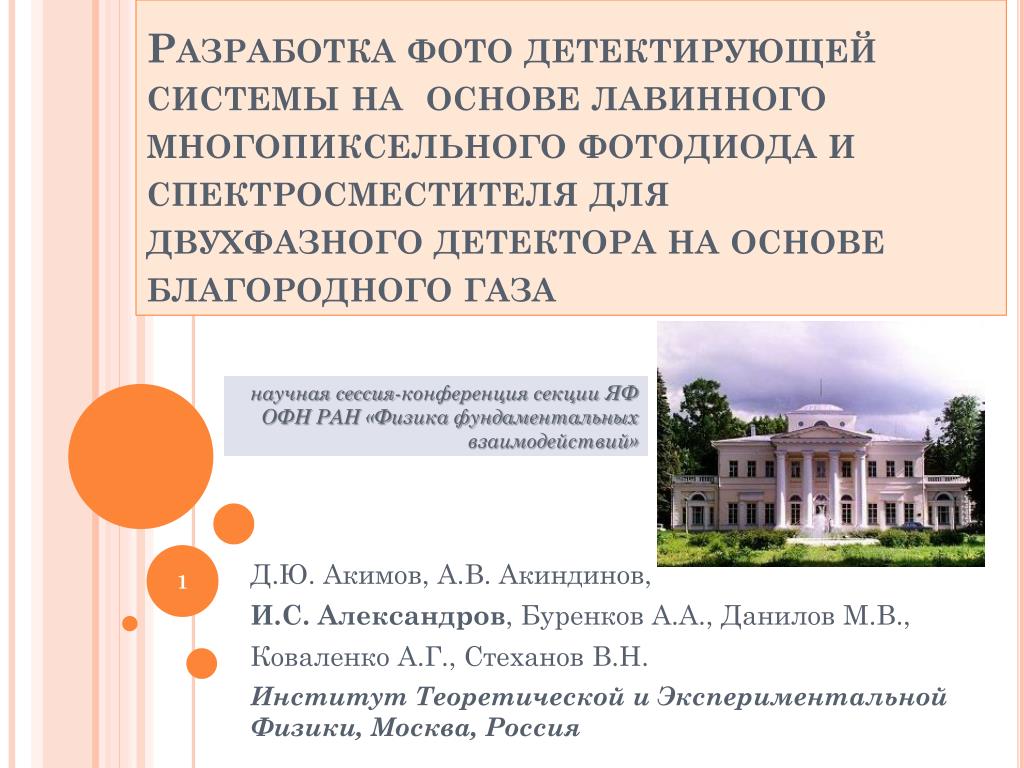

  1. Разработка фото детектирующей системы на основе лавинного многопиксельного фотодиода и спектросместителя для двухфазного детектора на основе благородного газа научная сессия-конференция секции ЯФ ОФН РАН «Физика фундаментальных взаимодействий» Д.Ю. Акимов, А.В. Акиндинов, И.С. Александров, Буренков А.А., Данилов М.В., Коваленко А.Г., Стеханов В.Н. Институт Теоретической и Экспериментальной Физики, Москва,Россия

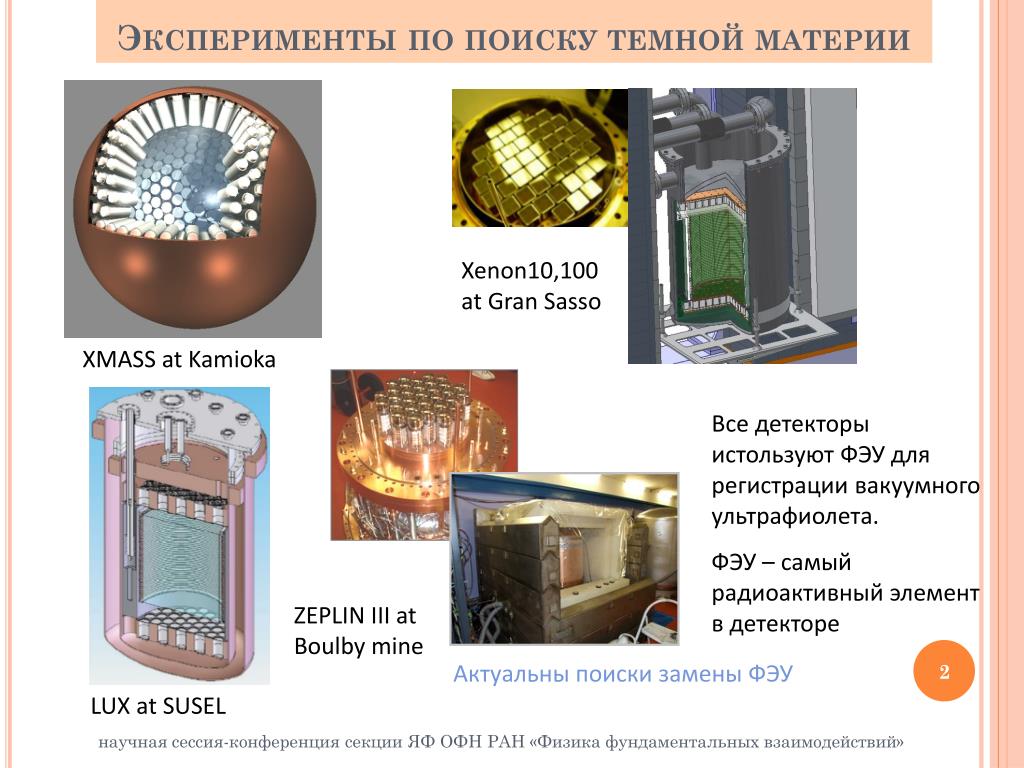

  2. Эксперименты по поиску темной материи Xenon10,100 at Gran Sasso XMASS at Kamioka Все детекторы истользуют ФЭУдлярегистрациивакуумного ультрафиолета. ФЭУ– самый радиоактивный элемент в детекторе научная сессия-конференция секции ЯФ ОФН РАН «Физика фундаментальных взаимодействий» ZEPLIN III at Boulby mine Актуальны поиски замены ФЭУ LUX at SUSEL

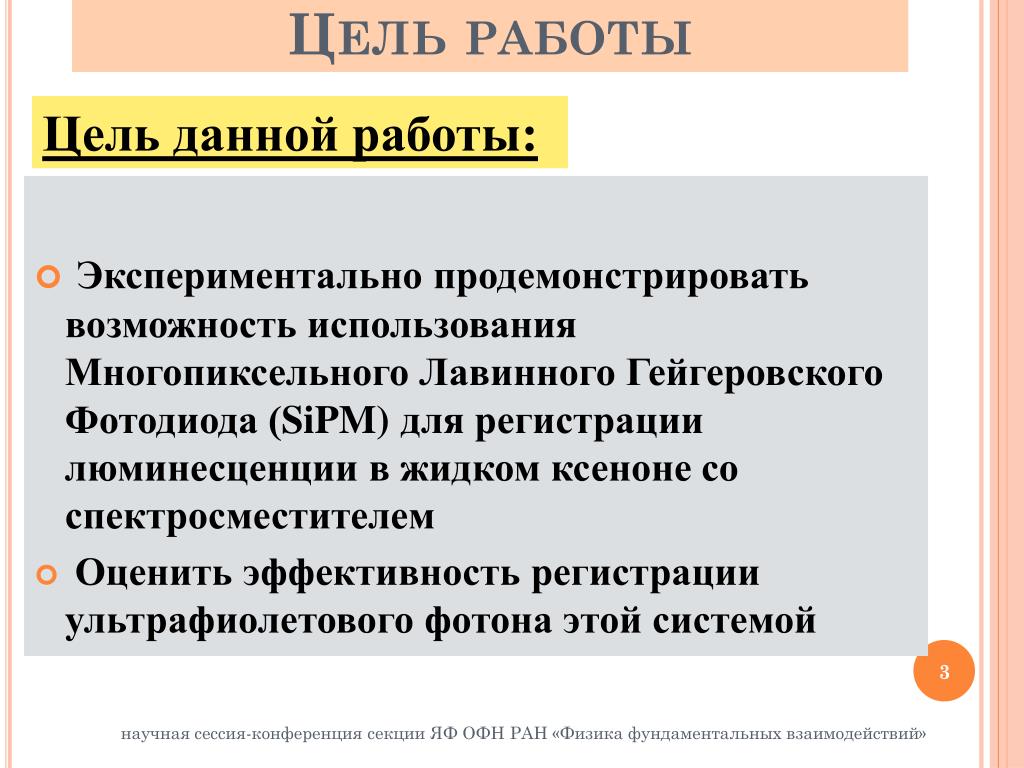

  3. Цель работы Цель данной работы: • Экспериментально продемонстрировать возможность использования Многопиксельного Лавинного Гейгеровского Фотодиода (SiPM)для регистрациилюминесценции в жидком ксенонесо спектросместителем • Оценить эффективность регистрации ультрафиолетового фотона этой системой научная сессия-конференция секции ЯФ ОФН РАН «Физика фундаментальных взаимодействий»

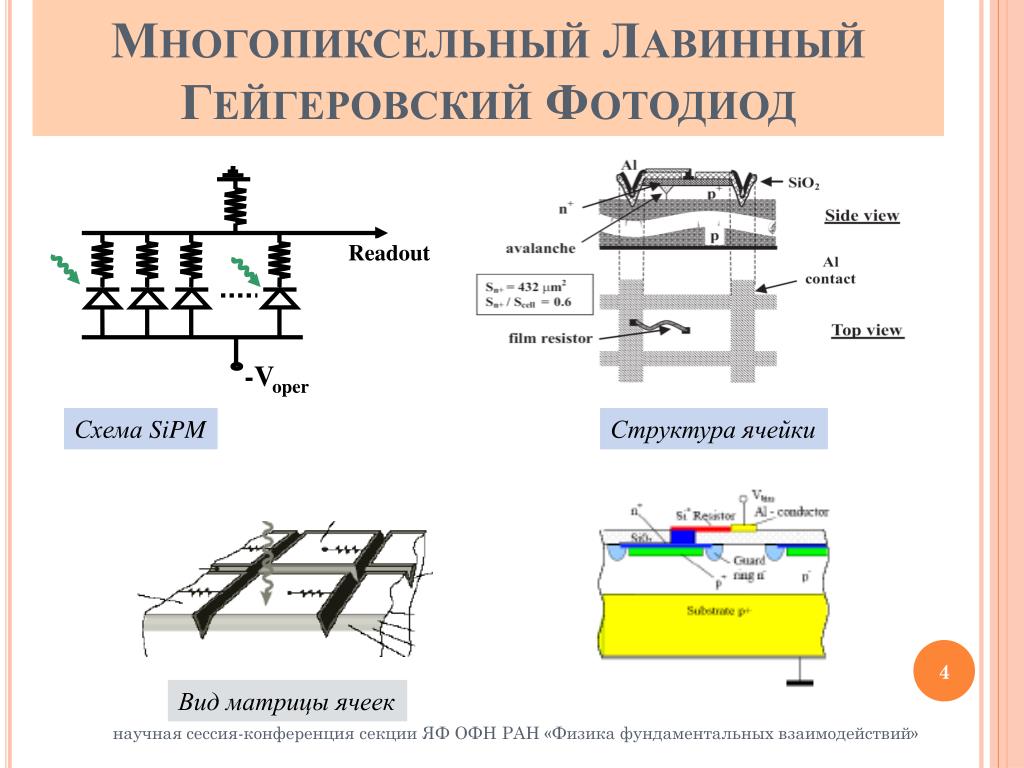

  4. Readout -Voper Многопиксельный Лавинный Гейгеровский Фотодиод Схема SiPM Структура ячейки научная сессия-конференция секции ЯФ ОФН РАН «Физика фундаментальных взаимодействий» Вид матрицы ячеек

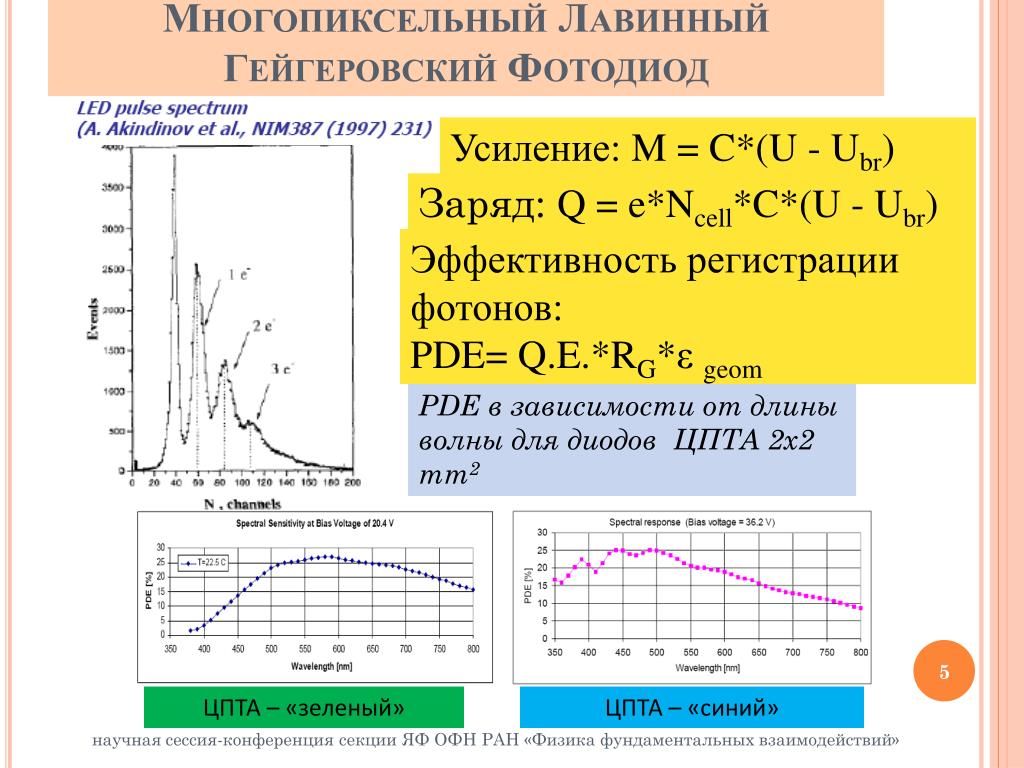

  5. Многопиксельный Лавинный Гейгеровский Фотодиод Усиление: M = C*(U - Ubr) Заряд: Q = e*Ncell*C*(U - Ubr) Эффективность регистрациифотонов: PDE= Q.E.*RG*εgeom PDE в зависимости от длины волны для диодов ЦПТА 2x2 mm2 научная сессия-конференция секции ЯФ ОФН РАН «Физика фундаментальных взаимодействий» ЦПТА – «зеленый» ЦПТА – «синий»

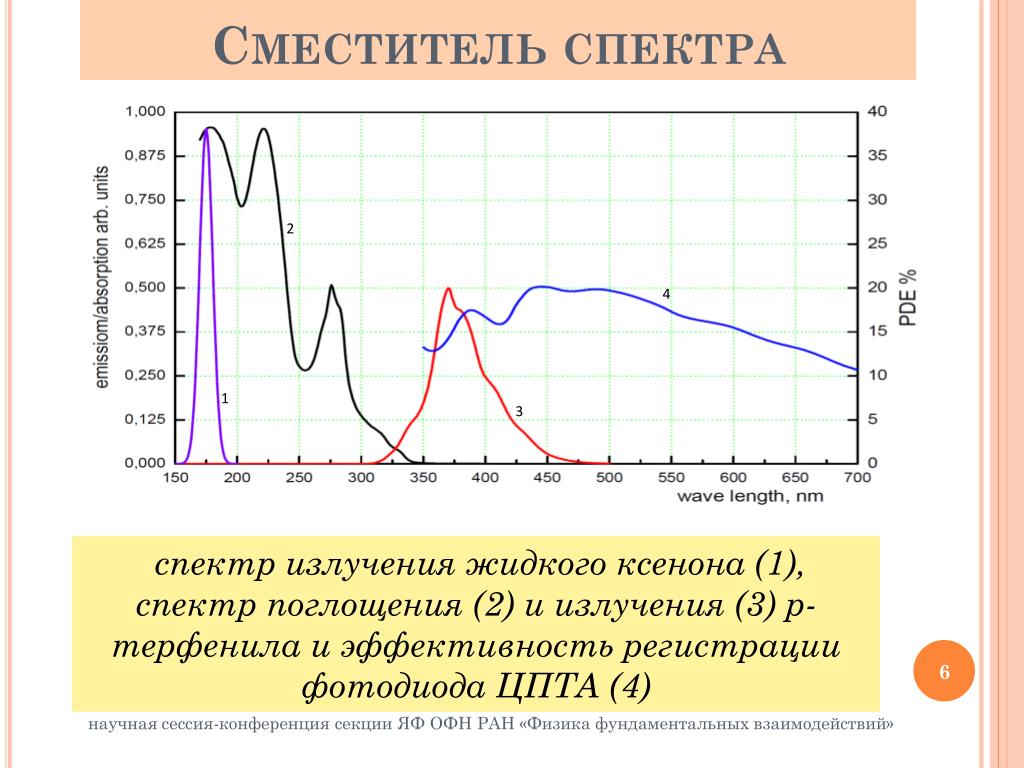

  6. 2 4 1 3 Сместитель спектра научная сессия-конференция секции ЯФ ОФН РАН «Физика фундаментальных взаимодействий» спектр излучения жидкого ксенона (1), спектр поглощения (2) и излучения (3) р-терфенилаиэффективность регистрации фотодиода ЦПТА (4)

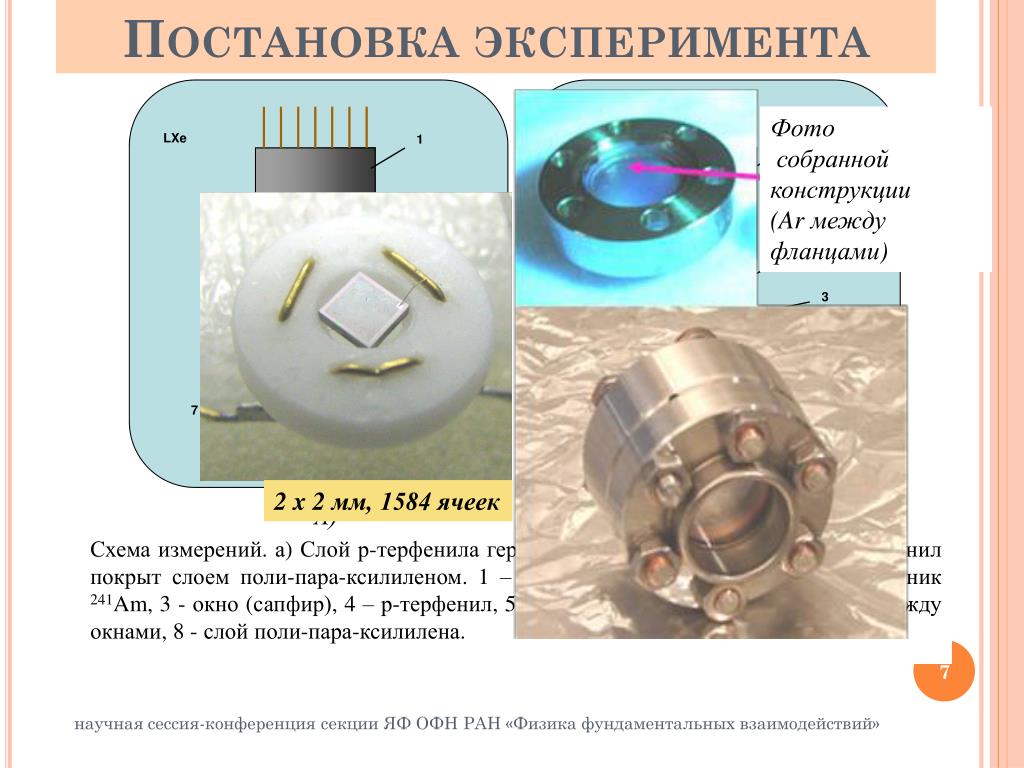

  7. 1 1 LXe LXe 2 2 3 3 4 4 7 5 5 6 8 Схема измерений. а) Слой р-терфенила герметизирован между окнами, б) р-терфенилпокрыт слоем поли-пара-ксилиленом. 1 – ФЭУ Hamamatsu R7200, 2 – α-источник241Am, 3 - окно (сапфир), 4 – р-терфенил, 5 – SiPM, 6 – окно, 7 – Ar атмосфера между окнами, 8 - слой поли-пара-ксилилена. a) b) Постановка эксперимента Фото собранной конструкции (Ar между фланцами) научная сессия-конференция секции ЯФ ОФН РАН «Физика фундаментальных взаимодействий» 2 x 2 мм, 1584 ячеек А) Б)

  8. Схема измерений ФЭУ SiPM научная сессия-конференция секции ЯФ ОФН РАН «Физика фундаментальных взаимодействий»

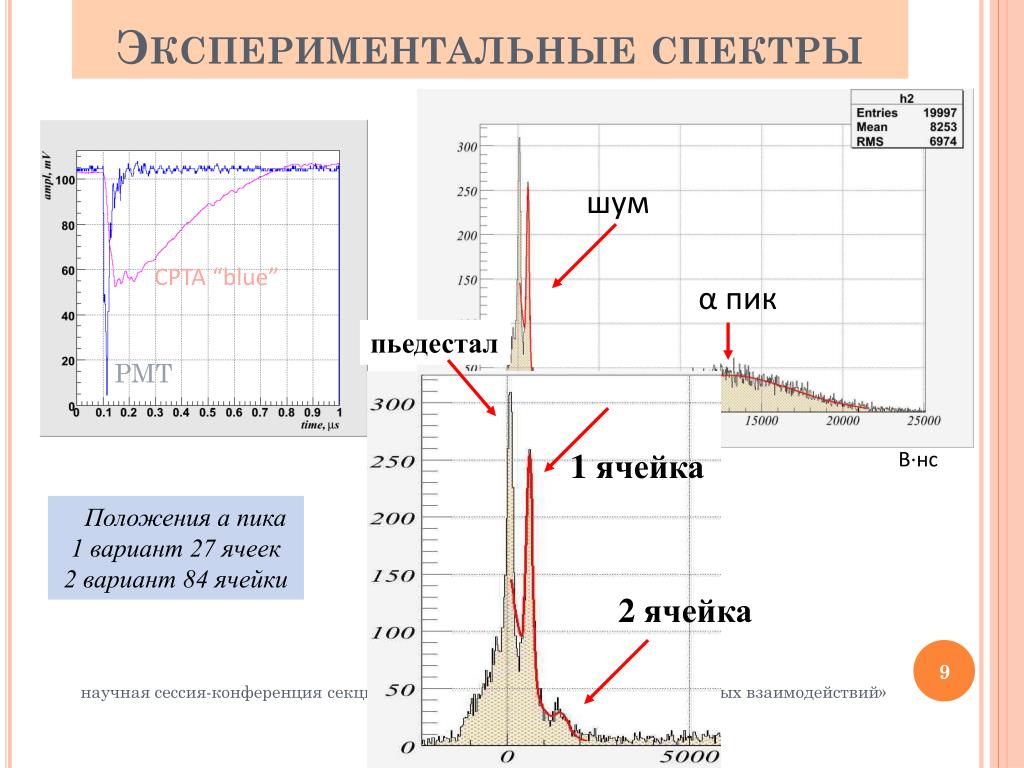

  9. Экспериментальные спектры шум CPTA “blue” αпик пьедестал PMT научная сессия-конференция секции ЯФ ОФН РАН «Физика фундаментальных взаимодействий» 1 ячейка В·нс Положения а пика 1 вариант 27 ячеек 2 вариант 84 ячейки 2 ячейка

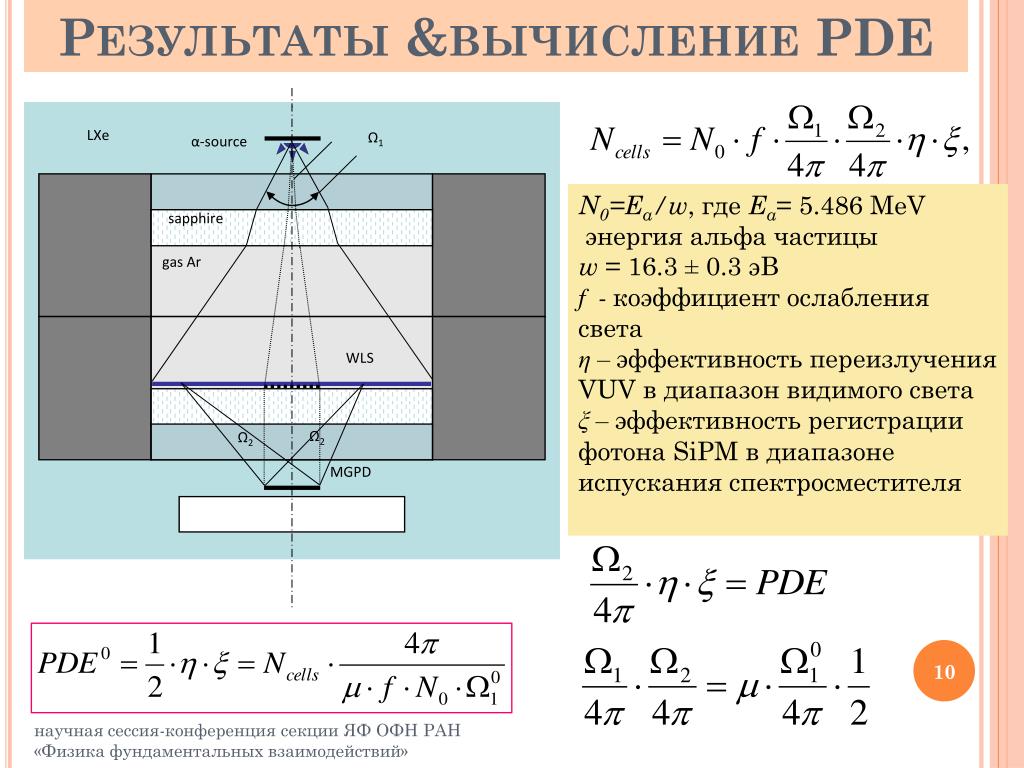

  10. LXe Ω1 α-source sapphire gas Ar WLS Ω2 Ω2 MGPD Результаты &вычисление PDE N0=Eα/w, гдеEα= 5.486 MeV энергия альфа частицы w = 16.3 ± 0.3 эВ f - коэффициент ослабления света η – эффективность переизлучения VUV в диапазон видимого света ξ – эффективность регистрации фотона SiPM в диапазоне испускания спектросместителя научная сессия-конференция секции ЯФ ОФН РАН «Физика фундаментальных взаимодействий»

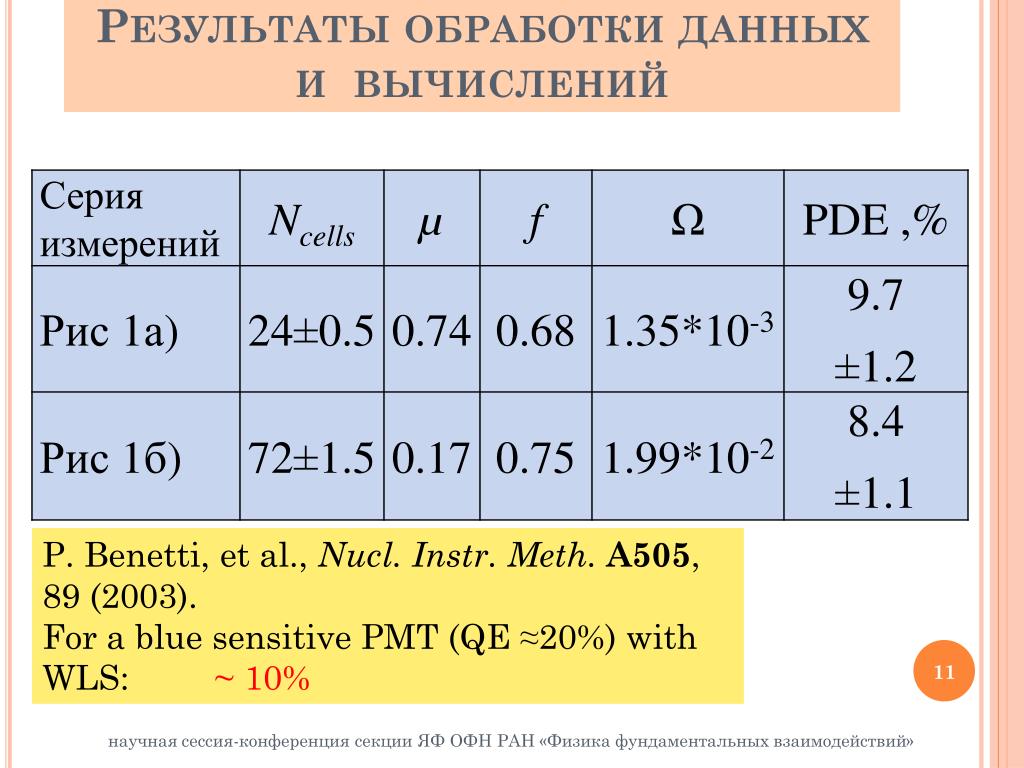

  11. Результаты обработки данных и вычислений научная сессия-конференция секции ЯФ ОФН РАН «Физика фундаментальных взаимодействий» P. Benetti, et al., Nucl. Instr. Meth.A505, 89 (2003). For a blue sensitive PMT (QE ≈20%) with WLS: ~ 10%

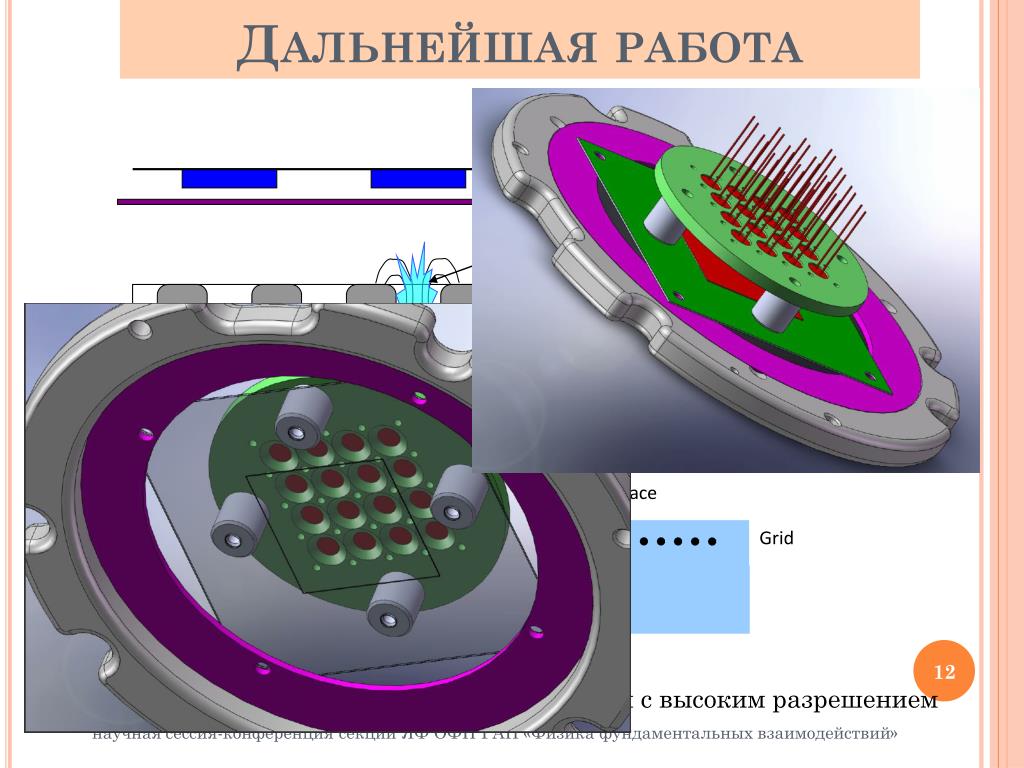

  12. MGPD matrix WLS Electroluminescence, detected by MGPD GEM/THGEM GaseousXe Electroluminescence, detected byPMTs LXe surface Grid e- LXe Предполагаемая схема системы регистрации с высоким разрешением Дальнейшая работа научная сессия-конференция секции ЯФ ОФН РАН «Физика фундаментальных взаимодействий»

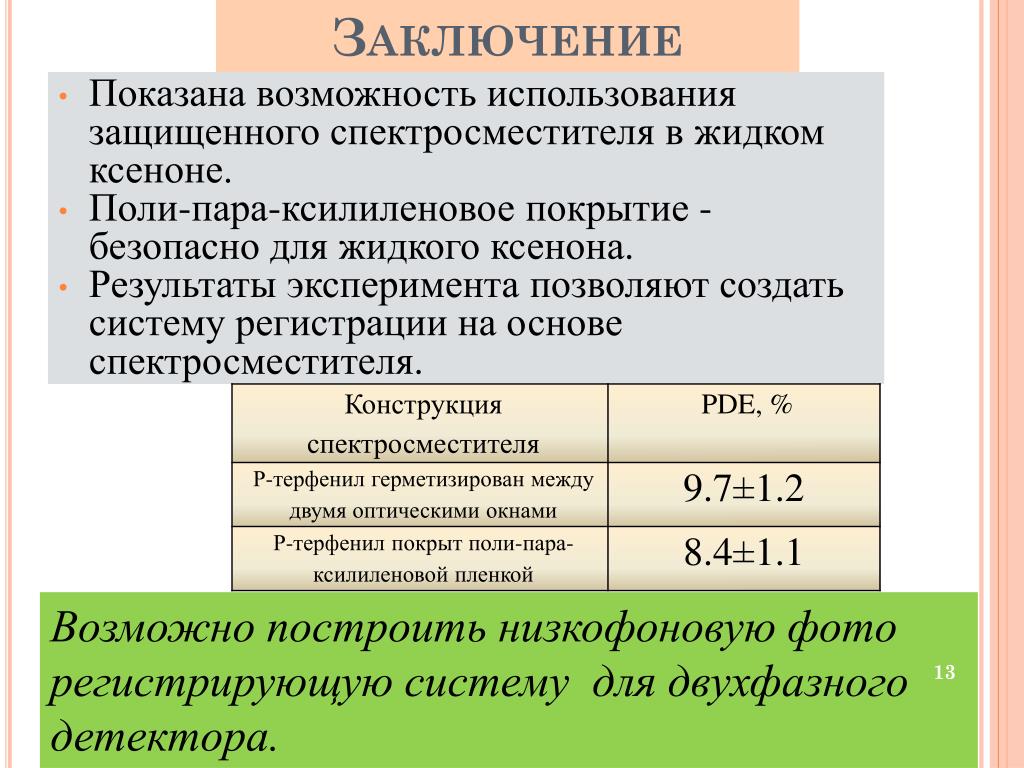

  13. Заключение • Показана возможность использованиязащищенного спектросместителя вжидком ксеноне. • Поли-пара-ксилиленовое покрытие- безопаснодля жидкого ксенона. • Результаты экспериментапозволяют создать систему регистрации на основе спектросместителя. научная сессия-конференция секции ЯФ ОФН РАН «Физика фундаментальных взаимодействий» Возможно построить низкофоновую фото регистрирующую систему для двухфазного детектора.

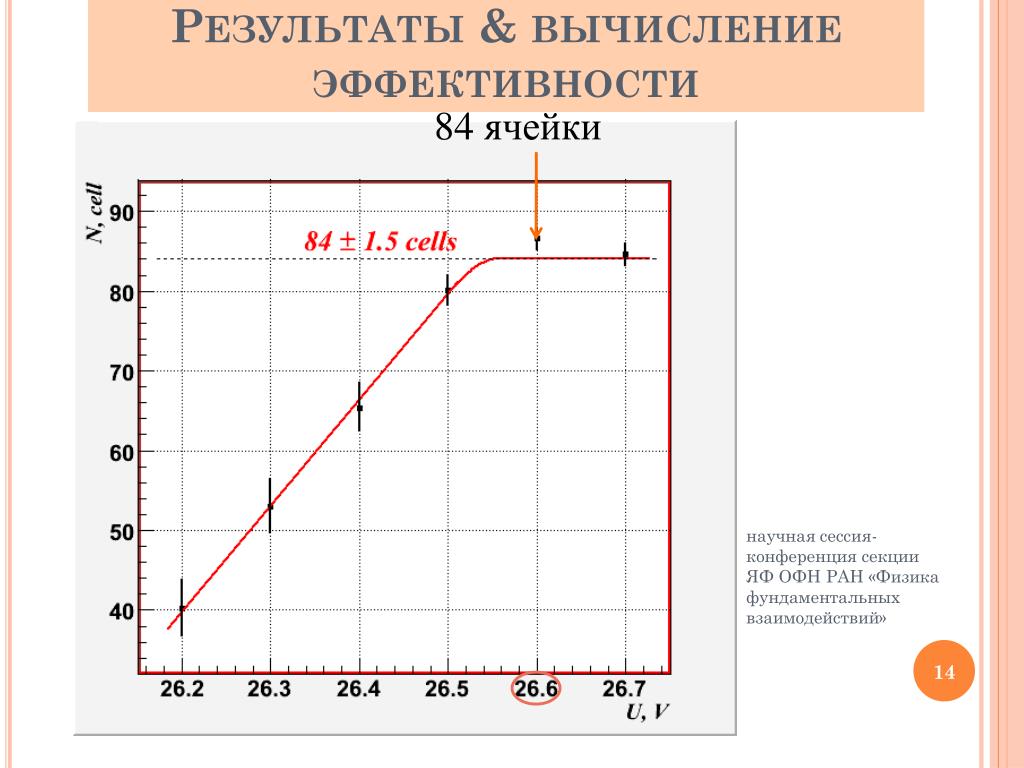

  14. Результаты & вычисление эффективности 84ячейки научная сессия-конференция секции ЯФ ОФН РАН «Физика фундаментальных взаимодействий»
