  1. Der Pentium Bug Vortrag: Boris Ljepoja Ausarbeitung: Thomas Pfennig & Stefan Rosenegger 30. Oktober 2002

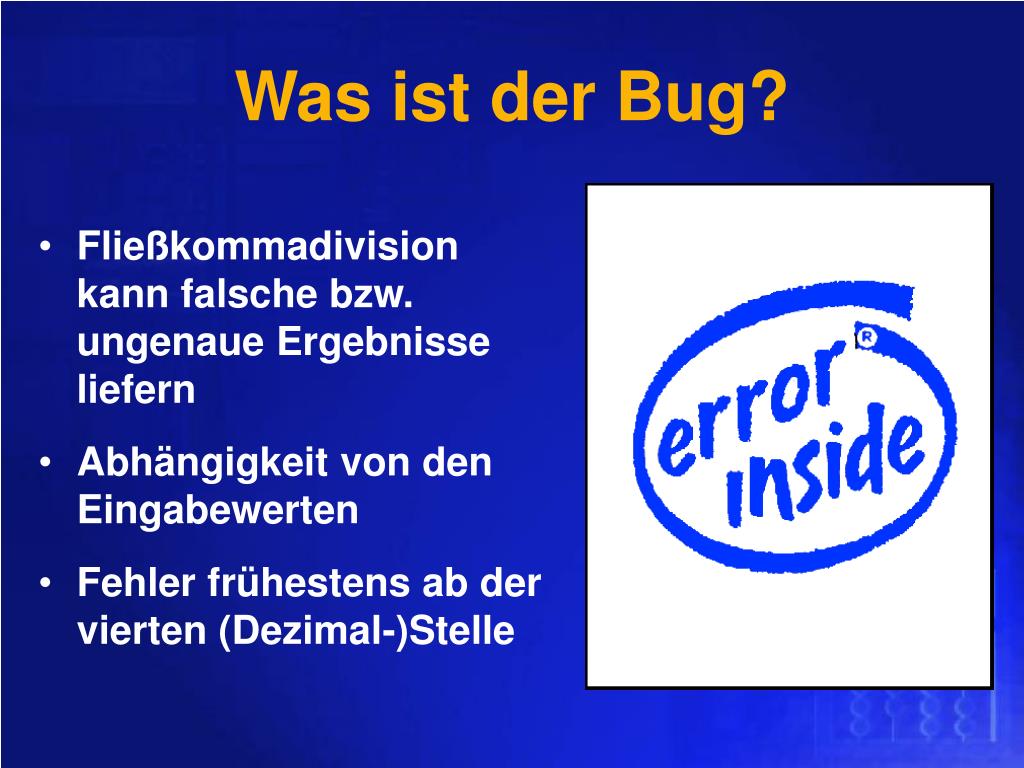

  2. Was ist der Bug? • Fließkommadivision kann falsche bzw. ungenaue Ergebnisse liefern • Abhängigkeit von den Eingabewerten • Fehler frühestens ab der vierten (Dezimal-)Stelle

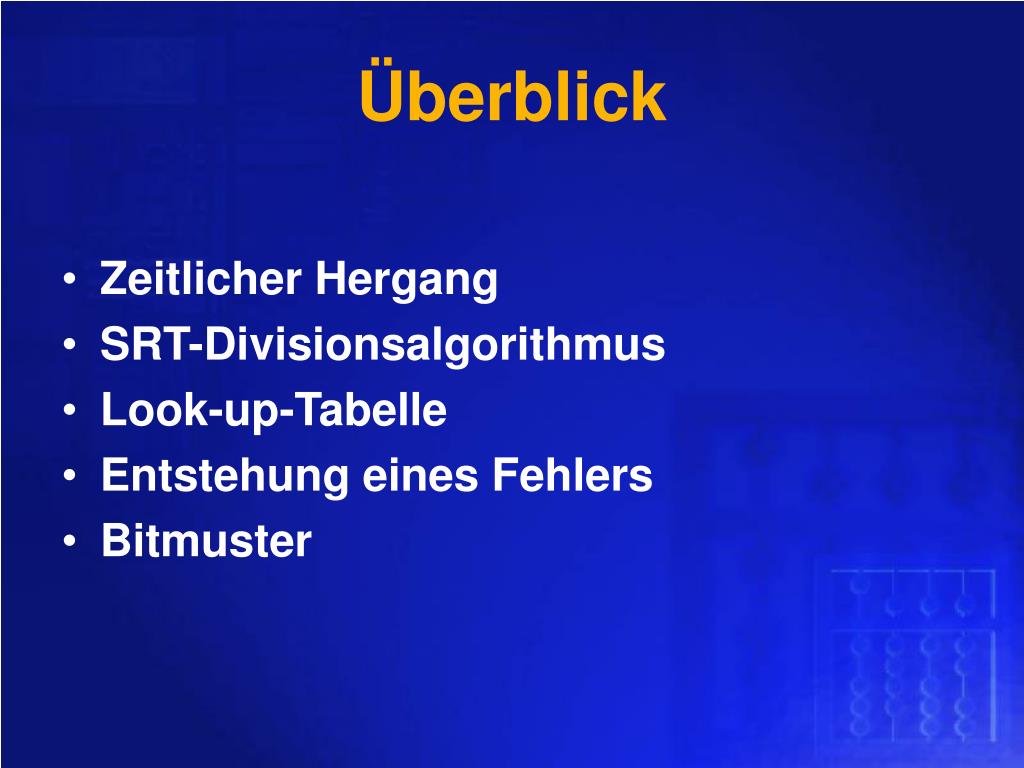

  3. Überblick • Zeitlicher Hergang • SRT-Divisionsalgorithmus • Look-up-Tabelle • Entstehung eines Fehlers • Bitmuster

  4. Vorgeschichte • Ende 1993: Markteinführung des Intel Pentium™ als 486-Nachfolger • Bis dahin umfangreichste Marketing-Kampagne um neuen Markennamen „Pentium“ bekannt zu machen • U.a. schnellerer Dividierer in der FPU,5x schneller als 486 gleichen Takts

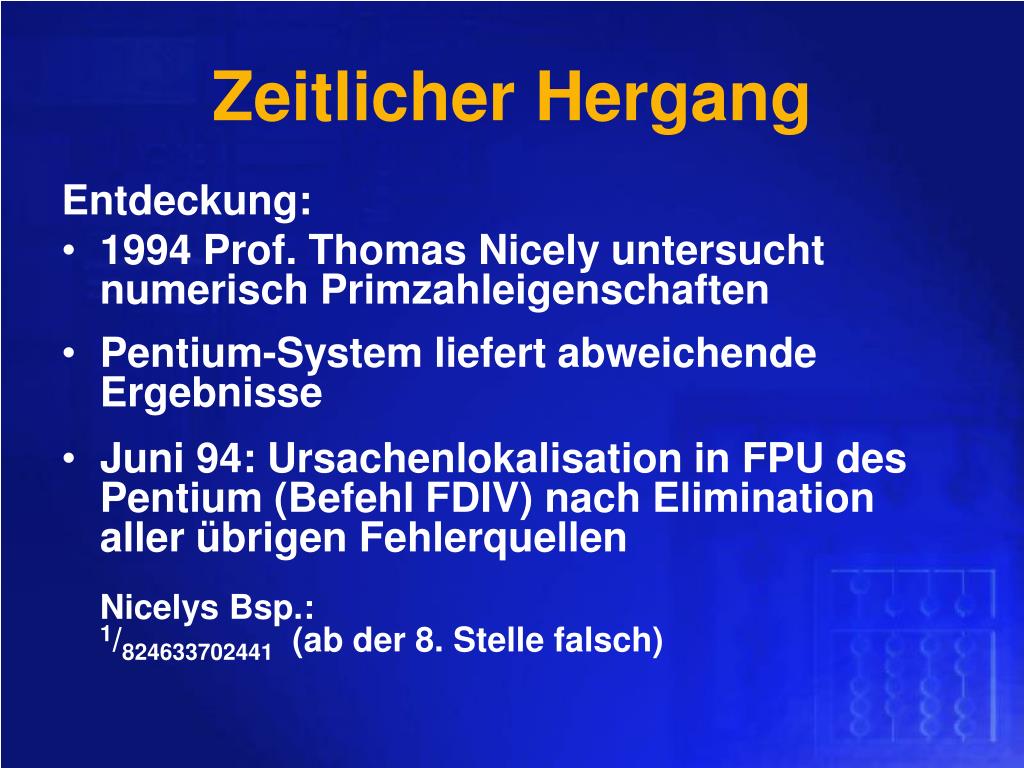

  5. Zeitlicher Hergang Entdeckung: • 1994 Prof. Thomas Nicely untersucht numerisch Primzahleigenschaften • Pentium-System liefert abweichende Ergebnisse • Juni 94: Ursachenlokalisation in FPU des Pentium (Befehl FDIV) nach Elimination aller übrigen FehlerquellenNicelys Bsp.:1/824633702441 (ab der 8. Stelle falsch)

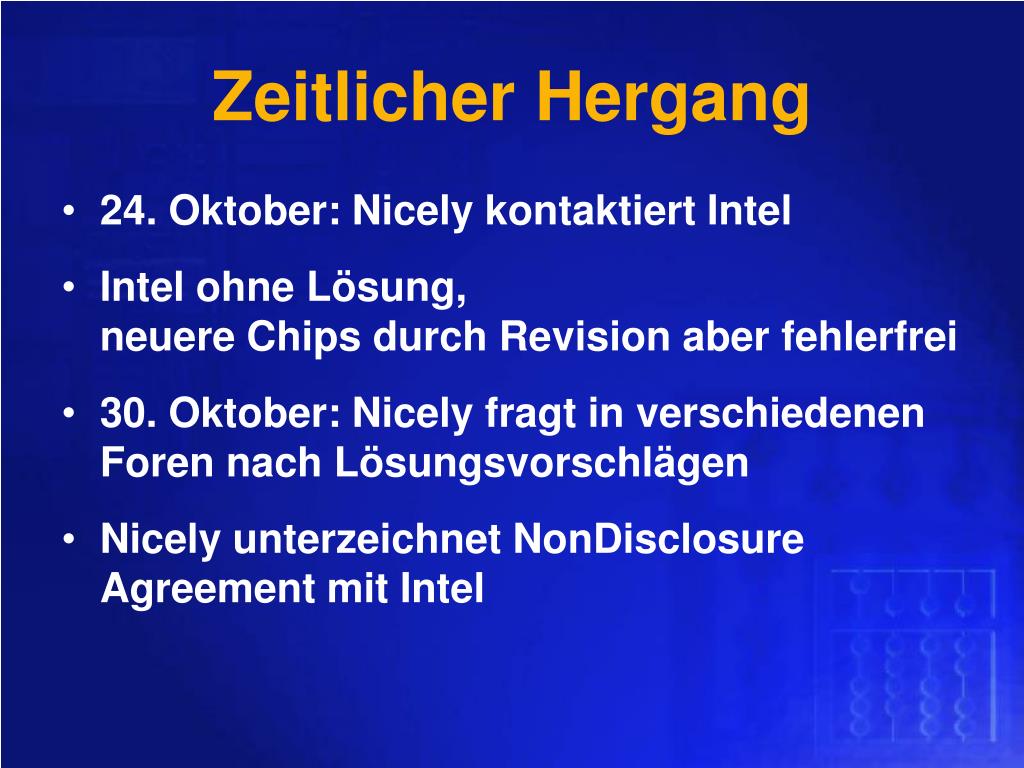

  6. Zeitlicher Hergang • 24. Oktober: Nicely kontaktiert Intel • Intel ohne Lösung,neuere Chips durch Revision aber fehlerfrei • 30. Oktober: Nicely fragt in verschiedenen Foren nach Lösungsvorschlägen • Nicely unterzeichnet NonDisclosure Agreement mit Intel

  7. Coes Funktionsmodell Timothy Coe, FPU Designer, entwickelt ein Modell des FP-Dividierers • Genaue Aussagen über die auftretenden Fehler: • Entstehung eines Fehlers • Bestimmung kritischer Operanden • Wahrscheinlichkeiten für Fehlerauftreten • Fehler ermöglicht Einblick in die Funktionsweise des Pentium-FDIV

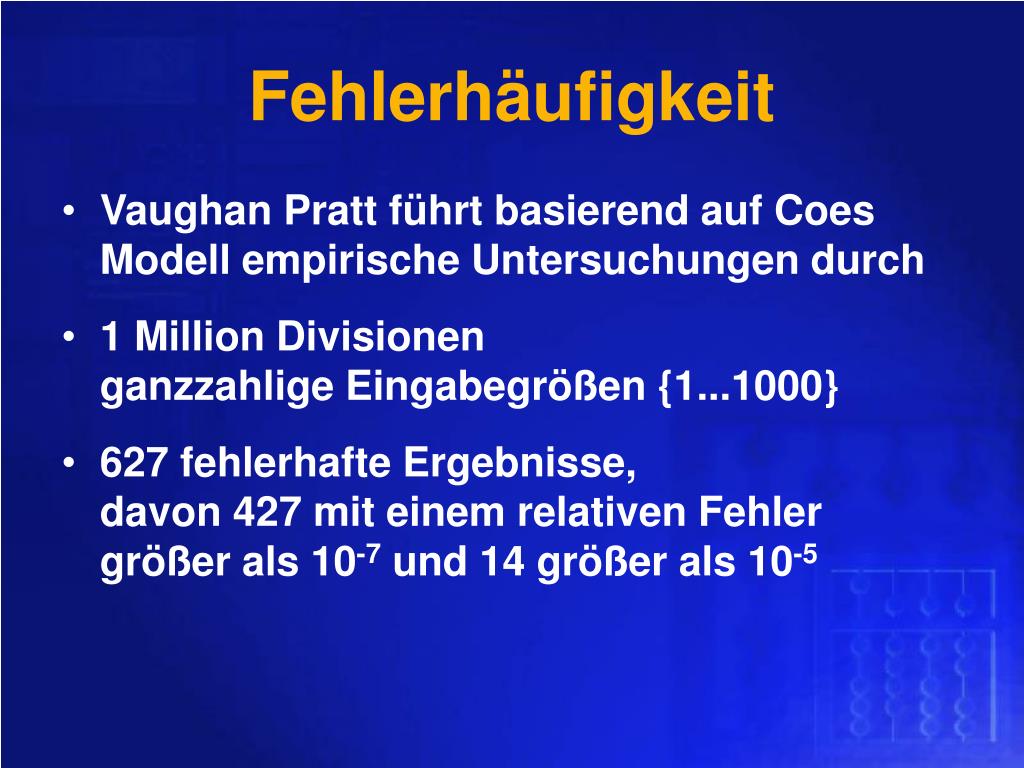

  8. Fehlerhäufigkeit • Vaughan Pratt führt basierend auf Coes Modell empirische Untersuchungen durch • 1 Million Divisionenganzzahlige Eingabegrößen {1...1000} • 627 fehlerhafte Ergebnisse,davon 427 mit einem relativen Fehler größer als 10-7 und 14 größer als 10-5

  9. Ausmaß • Extrembeispiel:4195835 : 3145727 = 1,33382045(korrekt) = 1,33373907(fehlerhafter Pentium) • relativer Fehler ≈ 6∙10-5 • vermutlich größtmöglicher Fehler f(x,y) = x - (x/y)∙y f(4195835,3145727)= = 0 = 256

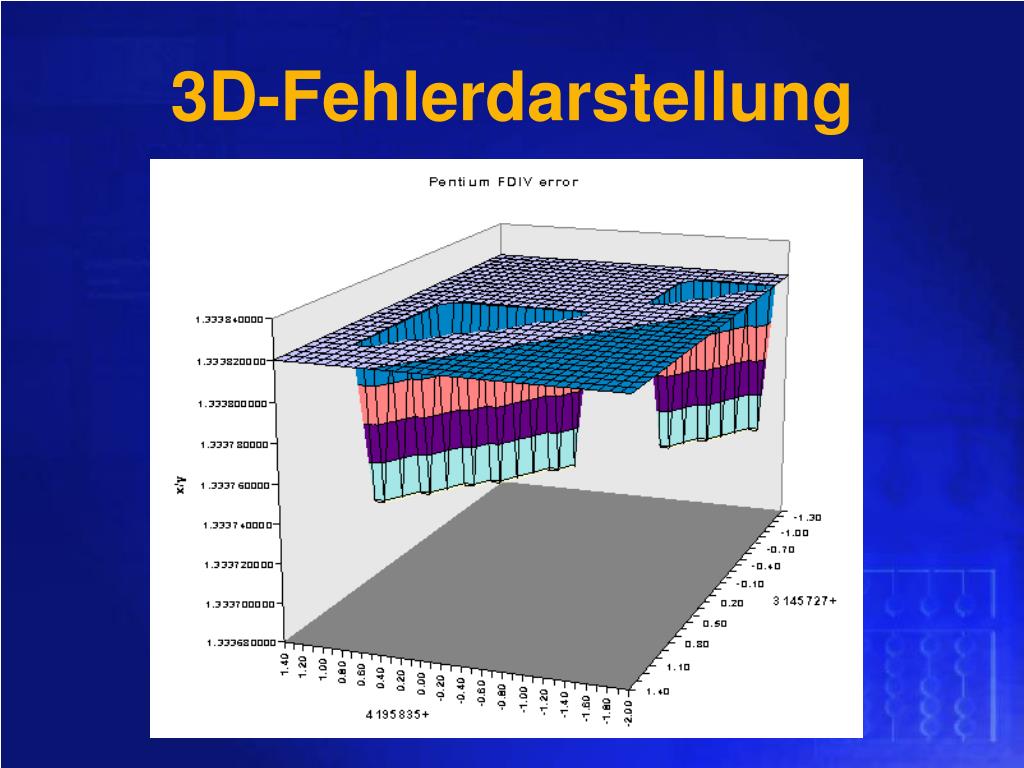

  10. 3D-Fehlerdarstellung

  11. Wahrscheinlichkeiten Firmenanalysen: • INTEL: P(FDIV-Error) = 1 : 9 Mio. • zufällig verteilte Daten • 15 min intensiver FPU Nutzung täglich=> ein Fehler alle 27 000 Jahre • IBM: • eine FDIV-Instruktion pro 1000 Maschinentakte=> ein Fehler alle 28 Tage • Pratt: • Verwendung problematischer Operanden • häufige Divisionen=> mehr als ein Fehler pro Millisekunde

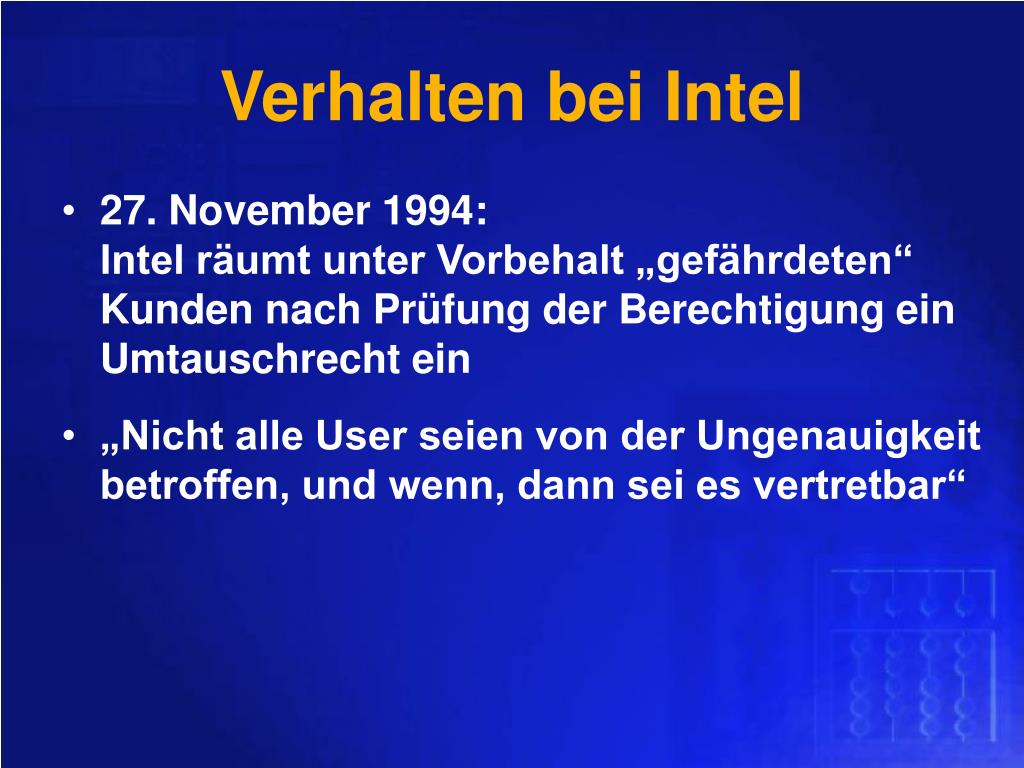

  12. Verhalten bei Intel • 27. November 1994:Intel räumt unter Vorbehalt „gefährdeten“ Kunden nach Prüfung der Berechtigung ein Umtauschrecht ein • „Nicht alle User seien von der Ungenauigkeit betroffen, und wenn, dann sei es vertretbar“

  13. Folgen • Pentiumbesitzer verstehen die Haftungsausschluss-Politik bzw. selektiven Umtauschaktionen nicht • Medien berichten ausführlich, so dass Empörung weit über die „Computer-Welt“ hinaus herrscht • Mitte Dezember:Intel versucht Rufschädigung zu begrenzen und bietet bedingungslosen Austausch aller defekten Pentium CPUs an

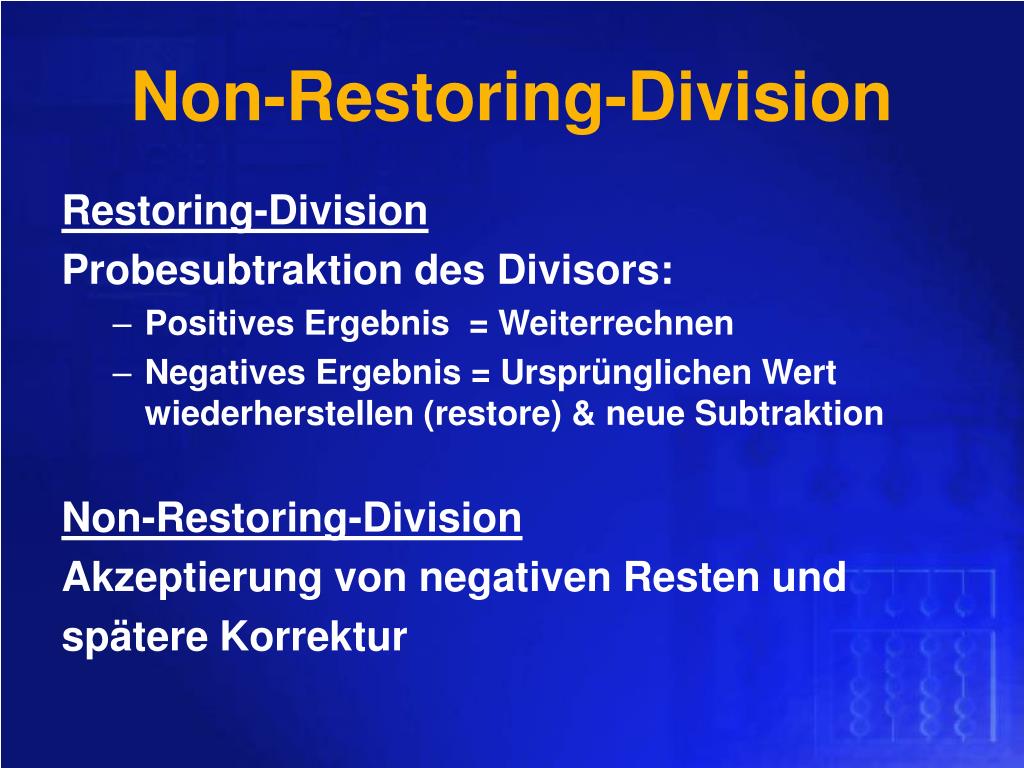

  14. Non-Restoring-Division Restoring-Division Probesubtraktion des Divisors: • Positives Ergebnis = Weiterrechnen • Negatives Ergebnis = Ursprünglichen Wert wiederherstellen (restore) & neue Subtraktion Non-Restoring-Division Akzeptierung von negativen Resten und spätere Korrektur

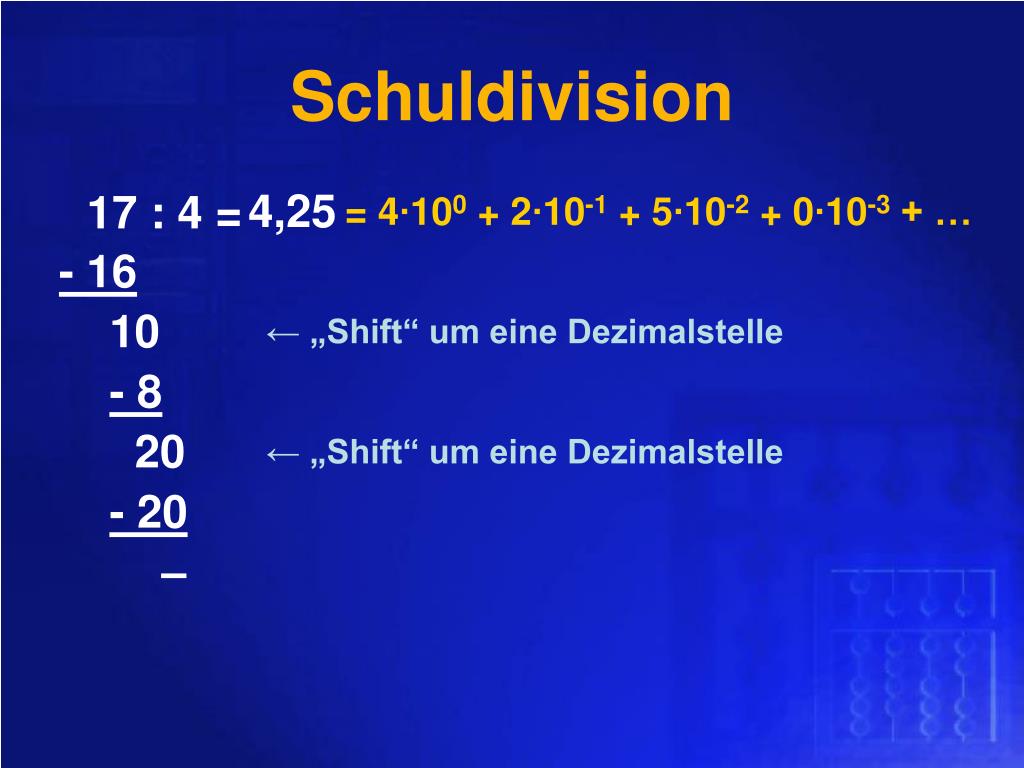

  15. Schuldivision ← „Shift“ um eine Dezimalstelle ← „Shift“ um eine Dezimalstelle 17 : 4 = = 4∙100 + 2∙10-1 + 5∙10-2 + 0∙10-3 + … 5 0 - 20 – ,2 0 - 8 2 4 - 16 1

  16. Bezeichnungen p Dividend d Divisor q Quotient pk Divisionsrest im (k+1)-ten Schritt qk Quotientenbit im (k+1)-ten Schritt o.B.d.A.: 1 ≤ p, d < 2 (Radix 4)

  17. Divisionsalgorithmus p0 := p for k = 0,1,... { Wähle Quotientenziffer qk є als Funktion von pk und d, so dass gilt: pk+1 := (pk - qk∙d) pk+1 є [0,10d[ } p/q = q0 + q1∙10-1 + q2∙10-2 + ... Basis r = 10: Basis r: (2a +1 ≥ r) {0,...,9} {-a,...,0,...,a} 10 r |pk+1|≤ adr/(r-1) p/q = q0 + q1∙r-1 + q2∙r-2 + ...

  18. Radix 4-SRT-Division Basis r = 4 p0 := p for k = 0,1,... { Wähle Quotientenziffer qk є{-2,-1,0,1,2} als Funktion von pk und d, so dass gilt: pk+1 := 4(pk - qk∙d) |pk+1|≤8/3d } p/q = q0 + q1∙4-1 + q2∙4-2 + ...

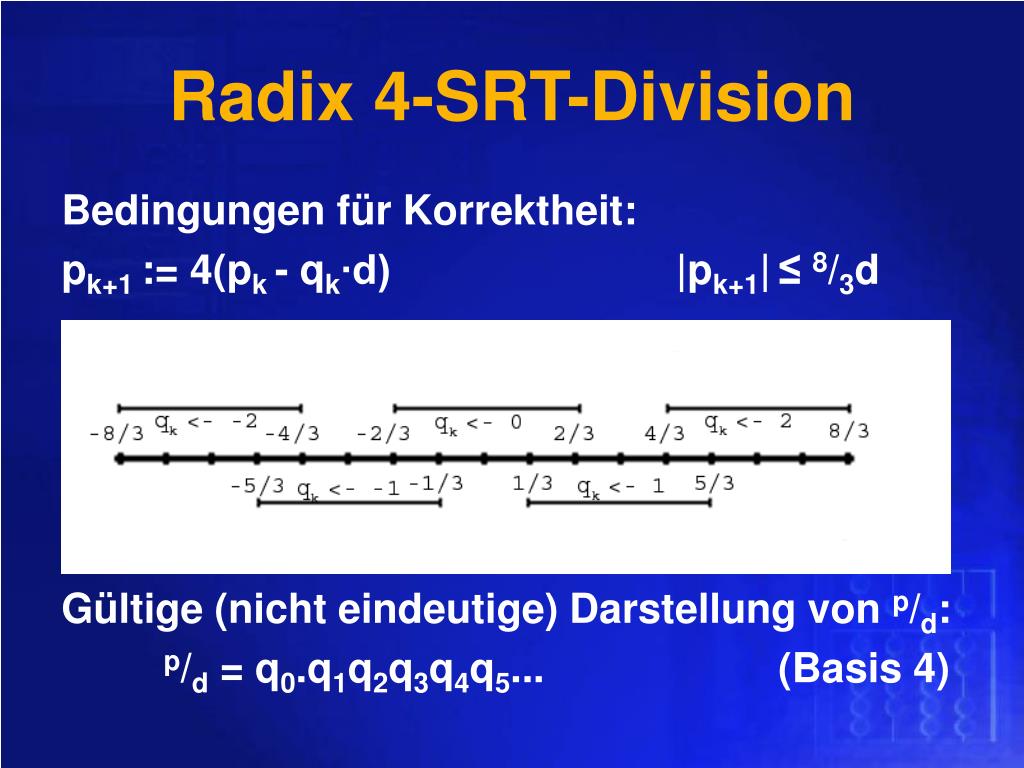

  19. Radix 4-SRT-Division Bedingungen für Korrektheit: pk+1 := 4(pk - qk∙d) |pk+1|≤8/3d Gültige (nicht eindeutige) Darstellung von p/d: p/d = q0.q1q2q3q4q5... (Basis 4)

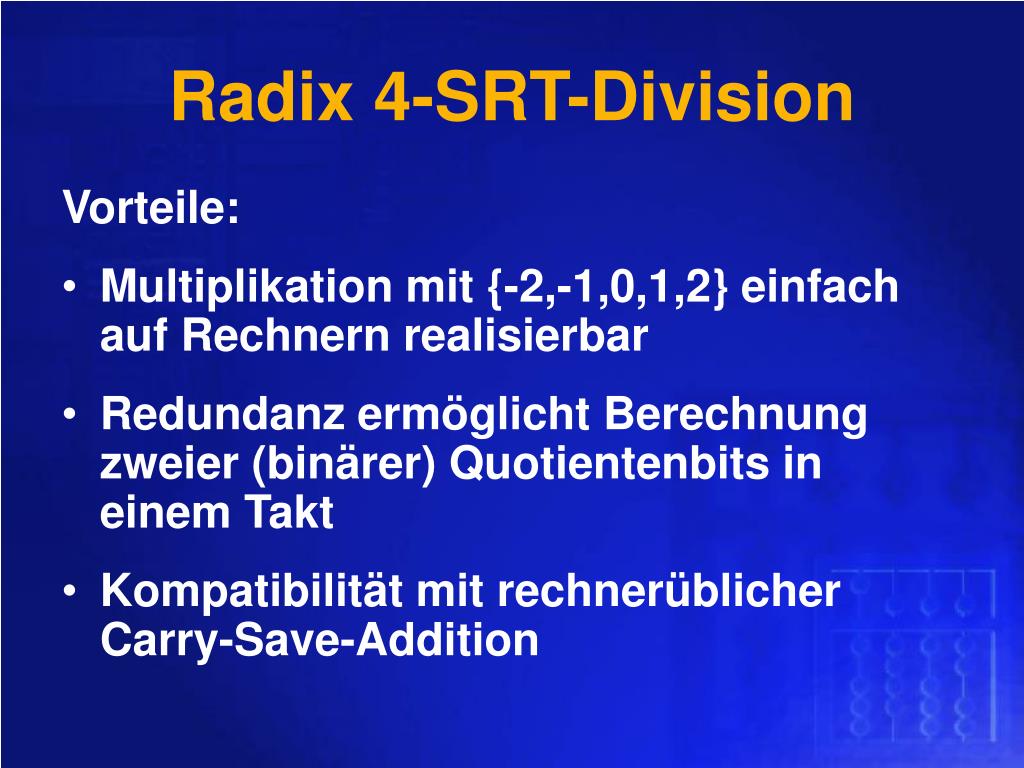

  20. Radix 4-SRT-Division Vorteile: • Multiplikation mit {-2,-1,0,1,2} einfach auf Rechnern realisierbar • Redundanz ermöglicht Berechnung zweier (binärer) Quotientenbits in einem Takt • Kompatibilität mit rechnerüblicherCarry-Save-Addition

  21. Ziffernauswahl • Bestimmung der aktuellen Quotientenziffer aus 2-dim PD-Table • Indizierung durch Näherungswerte für d (fest) und pk (variabel) • Festlegung:D = x.yyyy P =xxxx.yyyD ≤ d < D+ = D + 1/16Pk≤ pk < Pk + 1/4

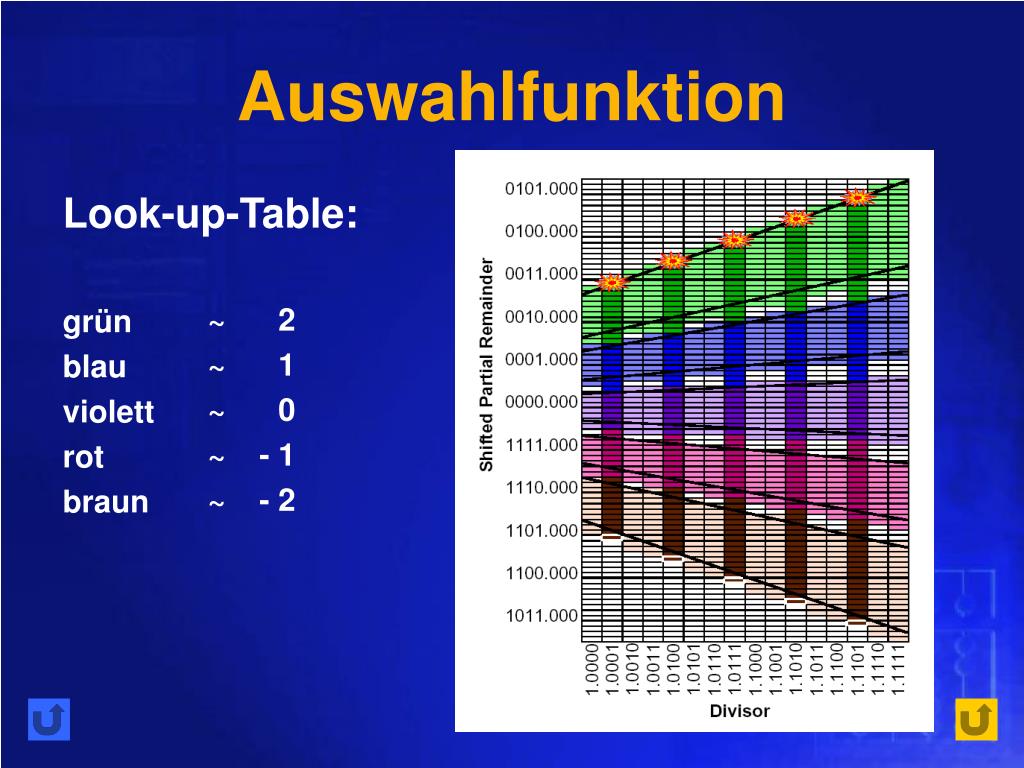

  22. Auswahlfunktion Look-up-Table: grün blau violett rot braun ~ ~ ~ ~ ~ 2 1 0 - 1 - 2

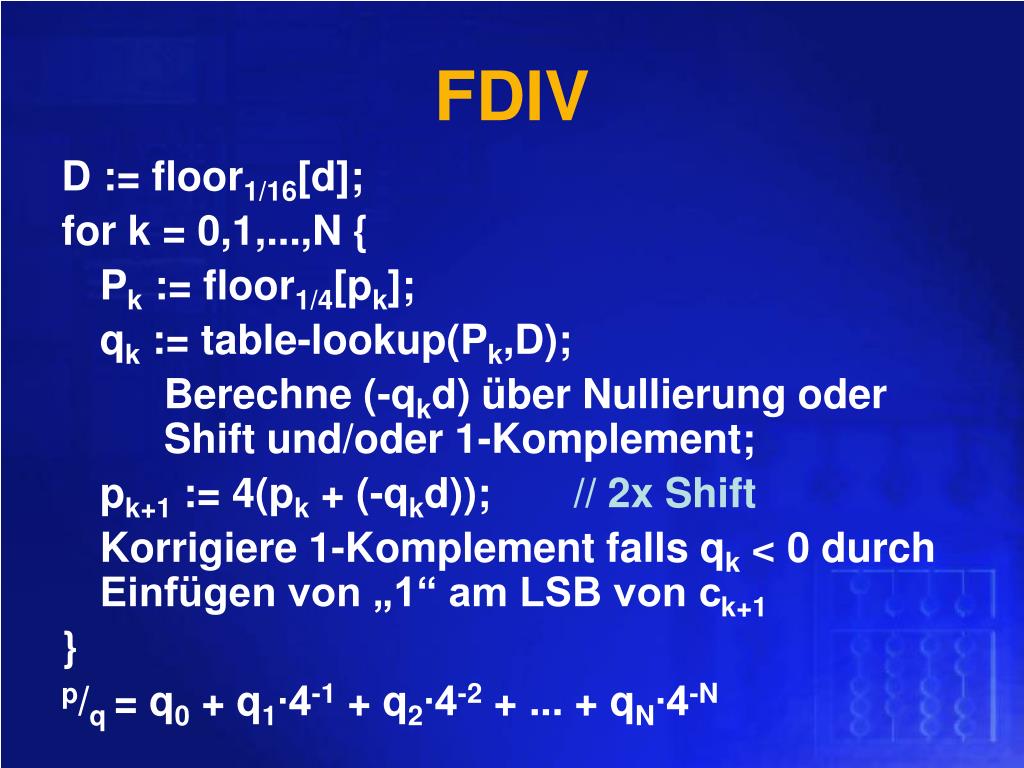

  23. FDIV D := floor1/16[d]; for k = 0,1,...,N { Pk := floor1/4[pk]; qk := table-lookup(Pk,D); Berechne (-qkd) über Nullierung oder Shift und/oder 1-Komplement; pk+1 := 4(pk + (-qkd)); // 2x Shift Korrigiere 1-Komplement falls qk < 0 durch Einfügen von „1“ am LSB von ck+1 } p/q = q0 + q1∙4-1 + q2∙4-2 + ... + qN∙4-N

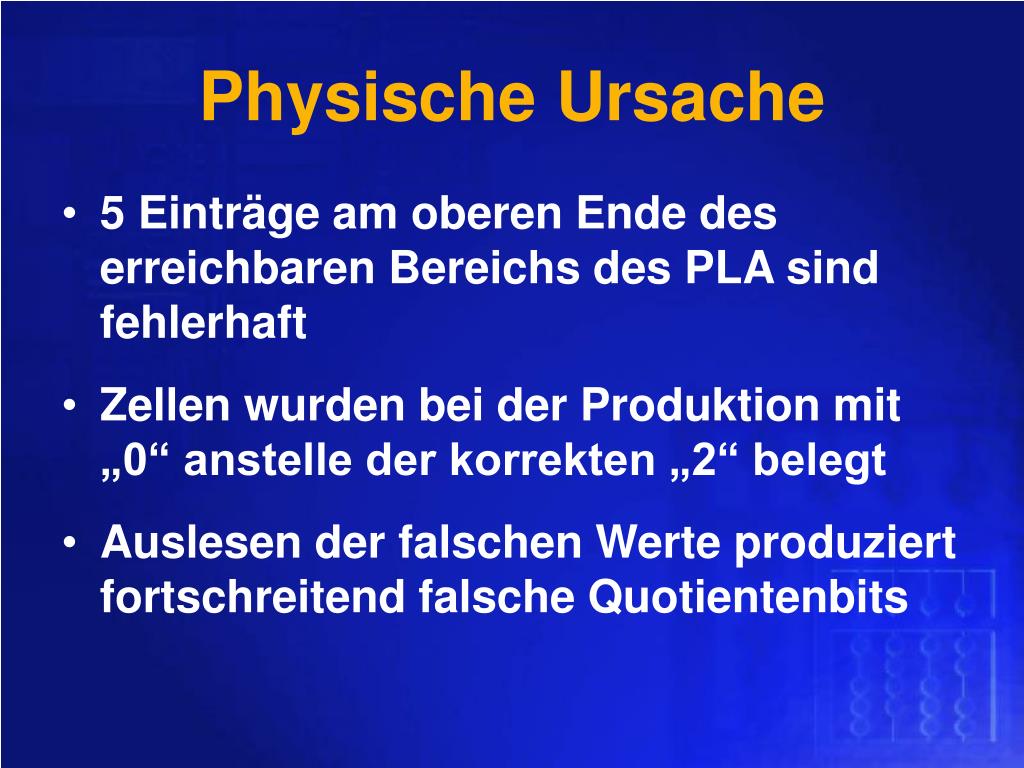

  24. Physische Ursache • 5 Einträge am oberen Ende des erreichbaren Bereichs des PLA sind fehlerhaft • Zellen wurden bei der Produktion mit „0“ anstelle der korrekten „2“ belegt • Auslesen der falschen Werte produziert fortschreitend falsche Quotientenbits

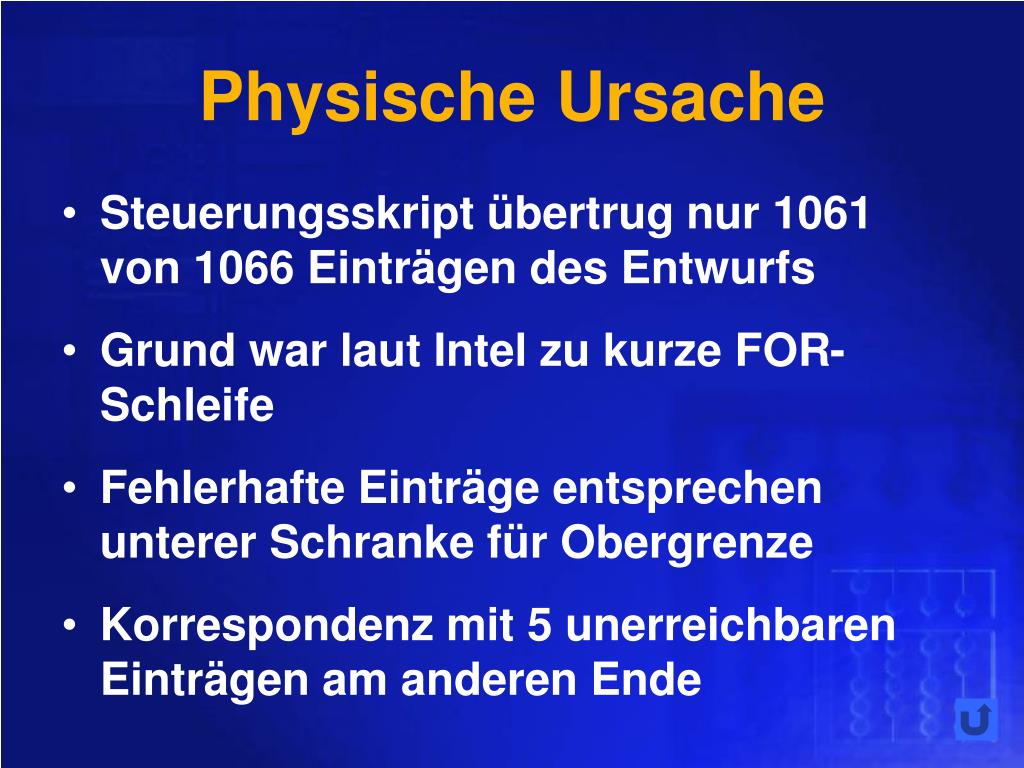

  25. Physische Ursache • Steuerungsskript übertrug nur 1061 von 1066 Einträgen des Entwurfs • Grund war laut Intel zu kurze FOR-Schleife • Fehlerhafte Einträge entsprechen unterer Schranke für Obergrenze • Korrespondenz mit 5 unerreichbaren Einträgen am anderen Ende

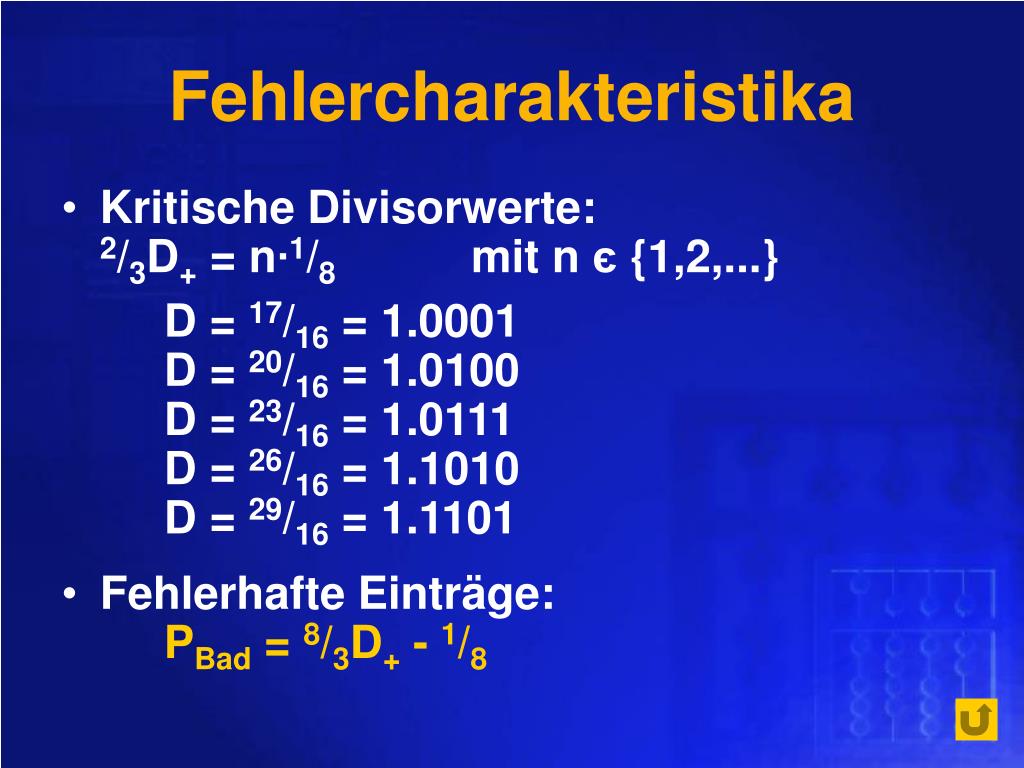

  26. Fehlercharakteristika • Kritische Divisorwerte:2/3D+ = n∙1/8 mit n є{1,2,...} D = 17/16 = 1.0001 D = 20/16 = 1.0100 D = 23/16 = 1.0111 D = 26/16 = 1.1010 D = 29/16 = 1.1101 • Fehlerhafte Einträge:PBad = 8/3D+ - 1/8

  27. Erreichbarkeit • PBad nur vom Eintrag unmittelbar unterhalb (Foothold) erreichbar • Foothold nur auf vier Wegen erreichbar

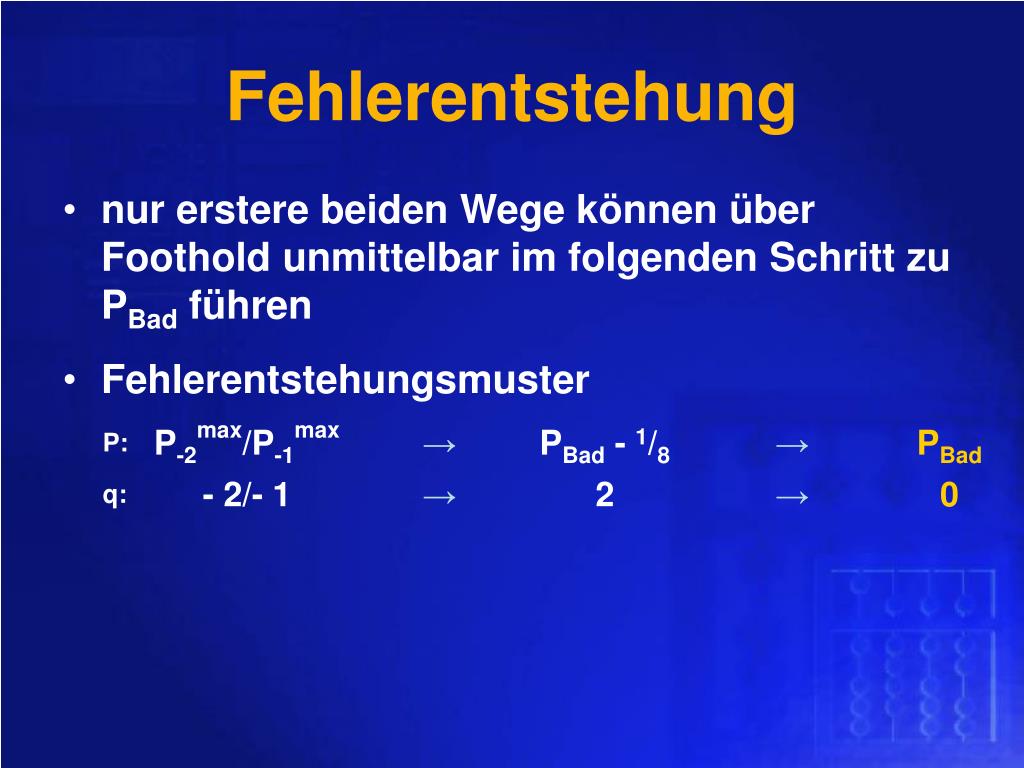

  28. Fehlerentstehung • nur erstere beiden Wege können über Foothold unmittelbar im folgenden Schritt zu PBad führen • Fehlerentstehungsmuster

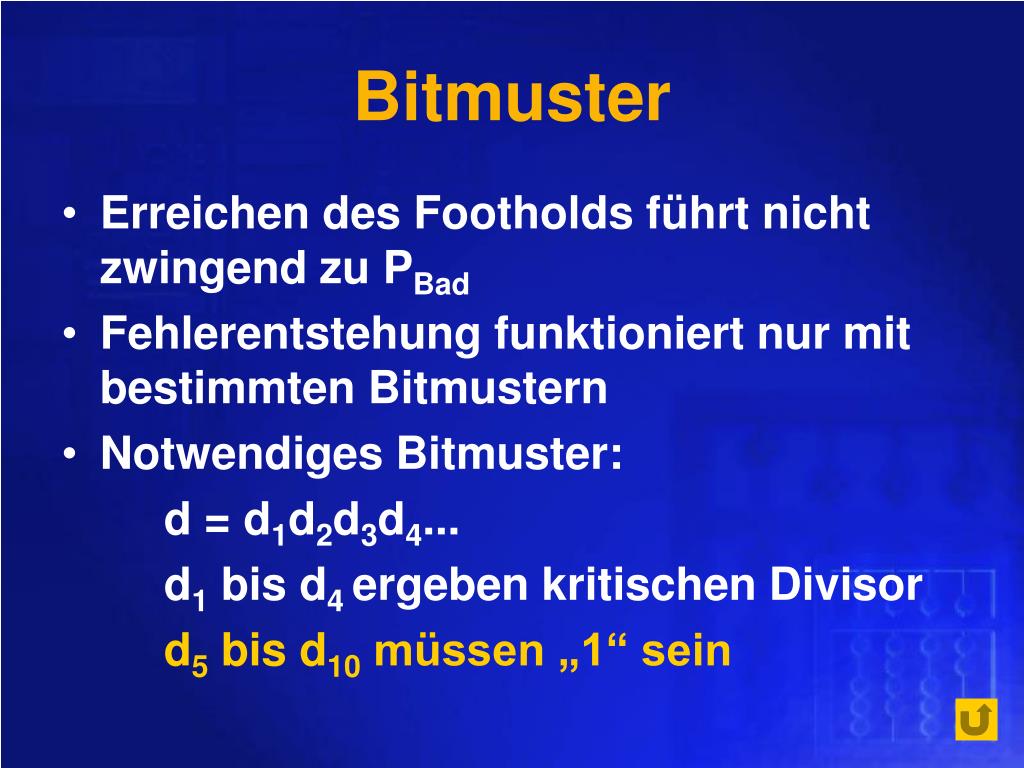

  29. Bitmuster • Erreichen des Footholds führt nicht zwingend zu PBad • Fehlerentstehung funktioniert nur mit bestimmten Bitmustern • Notwendiges Bitmuster: d = d1d2d3d4... d1 bis d4 ergeben kritischen Divisor d5 bis d10 müssen „1“ sein

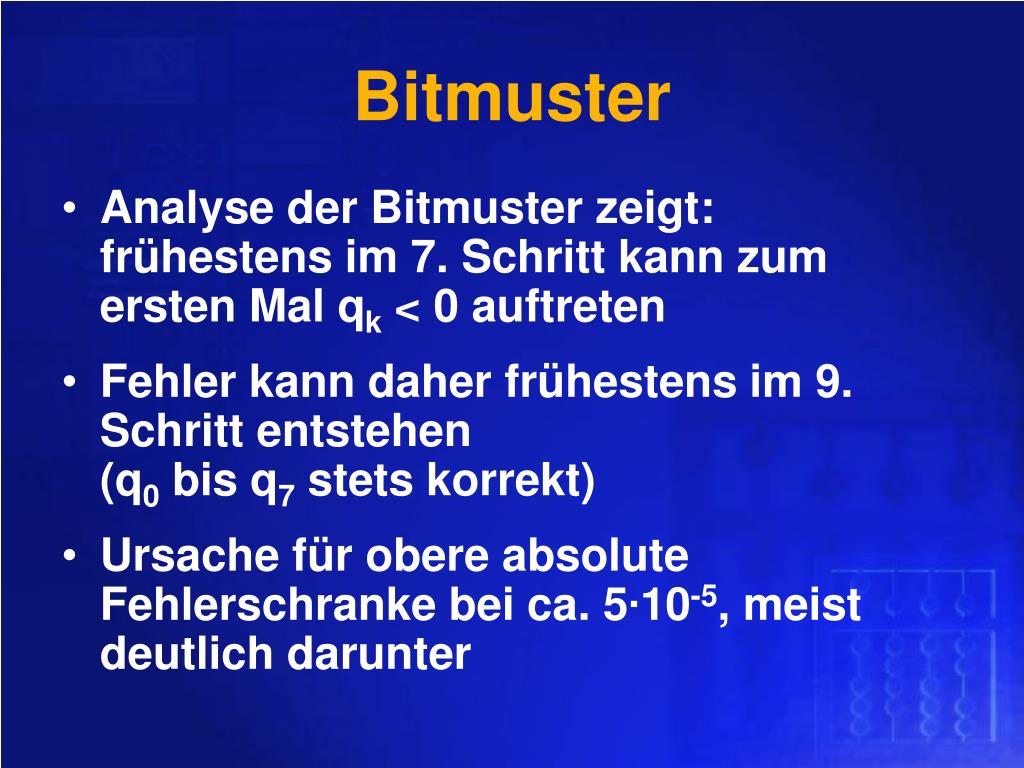

  30. Bitmuster • Analyse der Bitmuster zeigt:frühestens im 7. Schritt kann zum ersten Mal qk < 0 auftreten • Fehler kann daher frühestens im 9. Schritt entstehen(q0 bis q7 stets korrekt) • Ursache für obere absolute Fehlerschranke bei ca. 5∙10-5, meist deutlich darunter

  31. Erfahrungen • Immenser Imageschaden für Intel • Kosten für Austauschaktion lagen bei $464 Mio. • Pentium späterer Baureihen nach Revision korrigiert • „The bug in the Pentium was an easy mistake to make, and a difficult one to catch.“

  32. Carry-Save-Addition • Speicherung der Übertragbits in zusätzlichem „carry-word“ • Vermeidung der „carry-propagation“ • Darstellung des Rests im Carry-Save-Format: pk = sk + ck

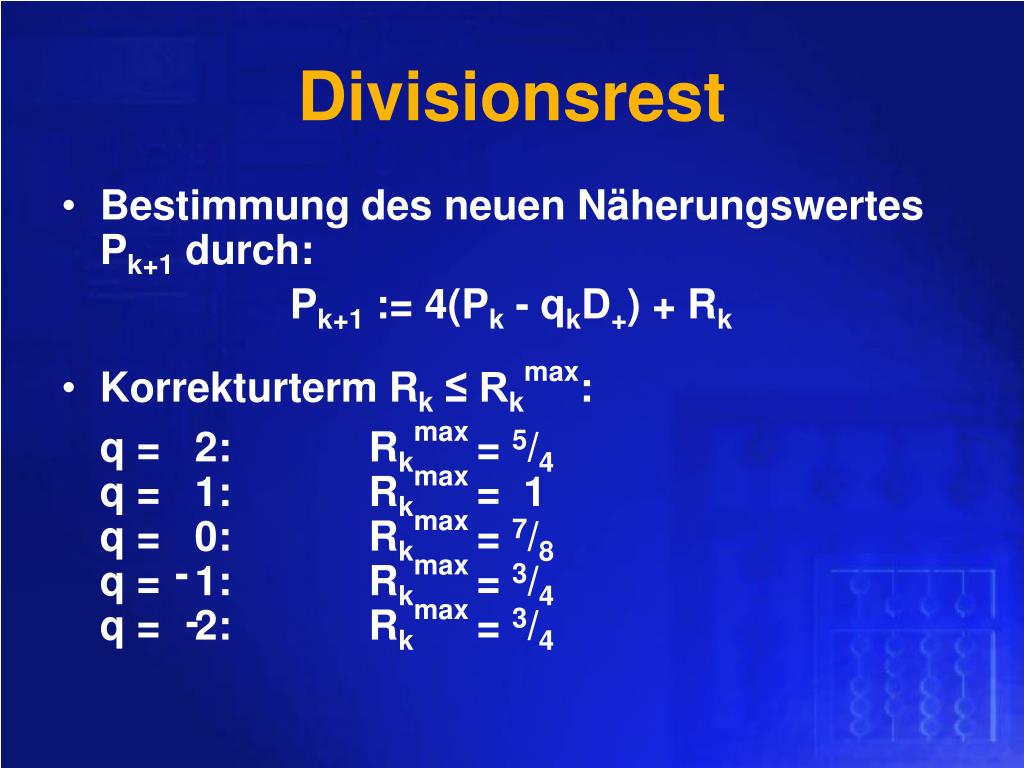

  33. Divisionsrest - - • Bestimmung des neuen Näherungswertes Pk+1 durch: Pk+1 := 4(Pk - qkD+) + Rk • Korrekturterm Rk≤ Rkmax:q = 2: Rkmax = 5/4q = 1: Rkmax = 1 q = 0: Rkmax = 7/8q = 1: Rkmax = 3/4q = 2: Rkmax = 3/4
