Presentation Transcript
slide1
بنام يگانه خالق هستی

نقش عايق ها در

صنعت برق

ارائه دهنده :

سید اله یار اله یاری

slide2
عایق چیست :ماده ای که قابلیت هدایت الکتریکی کم ودرمقابل شدت میدان ازخود استقامت

نشان دهد.

ویژگی های یک عایق مناسب :

1- استقامت الکتریکی مناسب (هدف اولیه ) 2- استقامت مکانیکی (عایق جامد )

3- ضد رطوبت بودن 4-عدم جذب آلاینده

5- پایداردرمقابل نورخورشید 6- پایداری شیمیایی

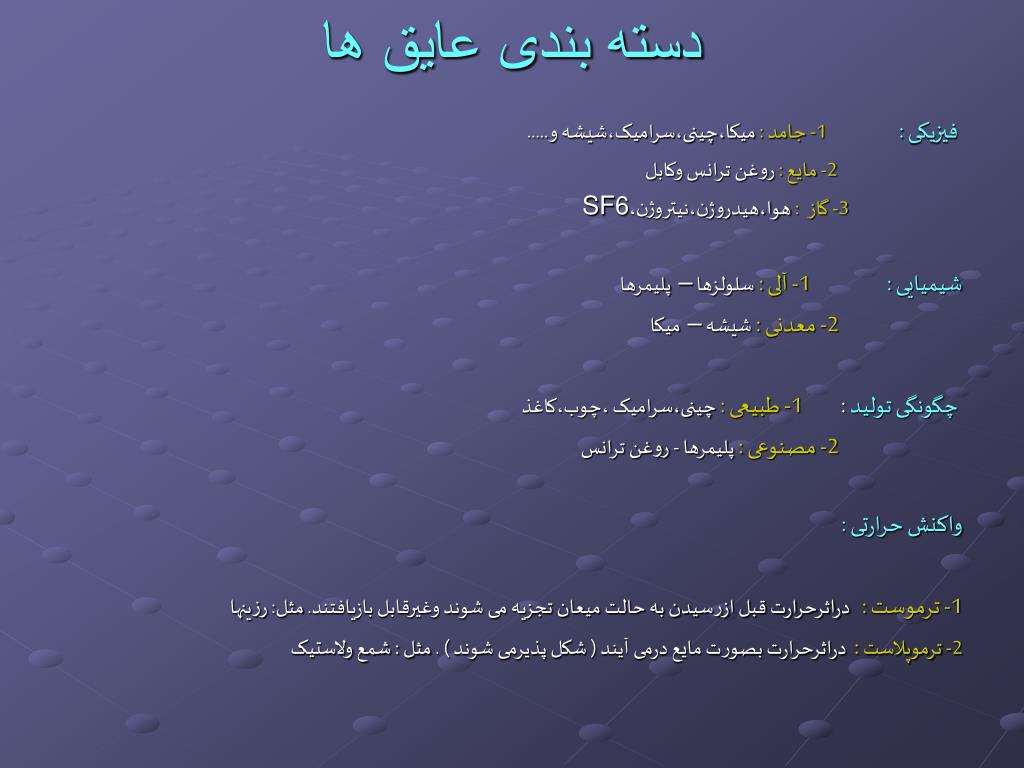

slide3
دسته بندی عایق ها

فیزیکی :1- جامد : میکا،چینی،سرامیک،شیشه و.....

2- مایع : روغن ترانس وکابل

3- گاز : هوا،هیدروژن،نیتروژن،SF6

شیمیایی :1- آلی :سلولزها – پلیمرها

2- معدنی :شیشه – میکا

چگونگی تولید : 1- طبیعی :چینی،سرامیک ،چوب،کاغذ

2- مصنوعی :پلیمرها - روغن ترانس

واکنش حرارتی :

1- ترموست : دراثرحرارت قبل ازرسیدن به حالت میعان تجزیه می شوند وغیرقابل بازیافتند. مثل: رزینها

2- ترموپلاست : دراثرحرارت بصورت مایع درمی آیند ( شکل پذیرمی شوند ) . مثل : شمع ولاستیک

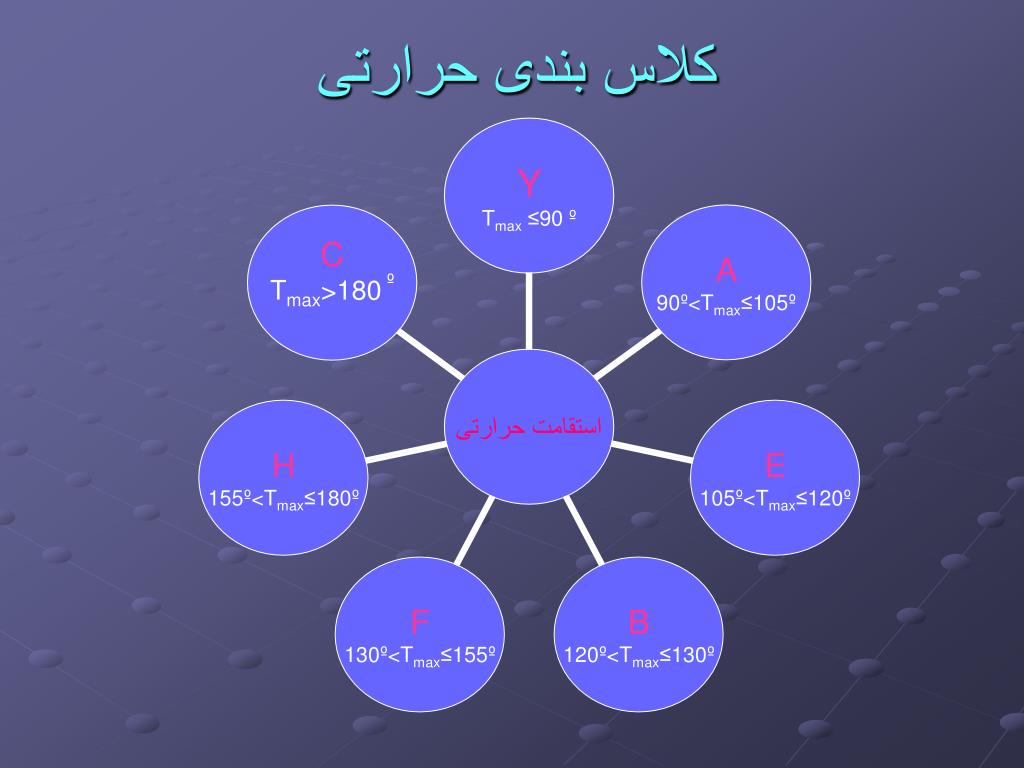

slide5

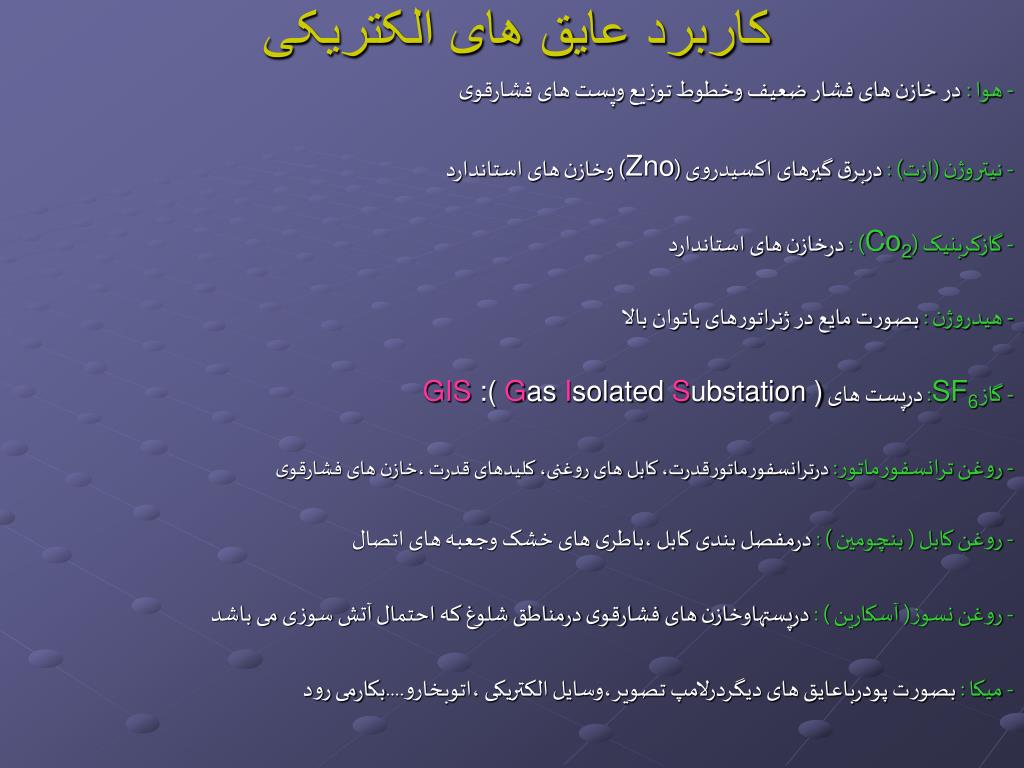

کاربرد عایق های الکتریکی

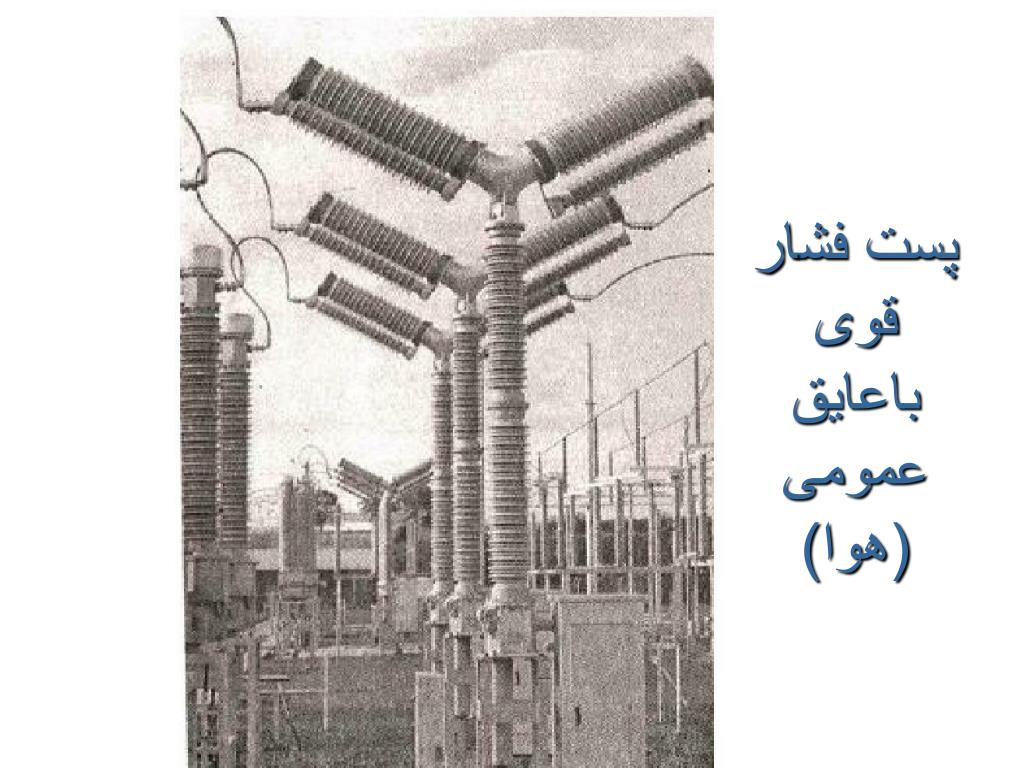

- هوا :در خازن های فشار ضعیف وخطوط توزیع وپست های فشارقوی

- نیتروژن (ازت) : دربرق گیرهای اکسیدروی (Zno) وخازن های استاندارد

- گازکربنیک (Co2) : درخازن های استاندارد

- هیدروژن : بصورت مایع در ژنراتورهای باتوان بالا

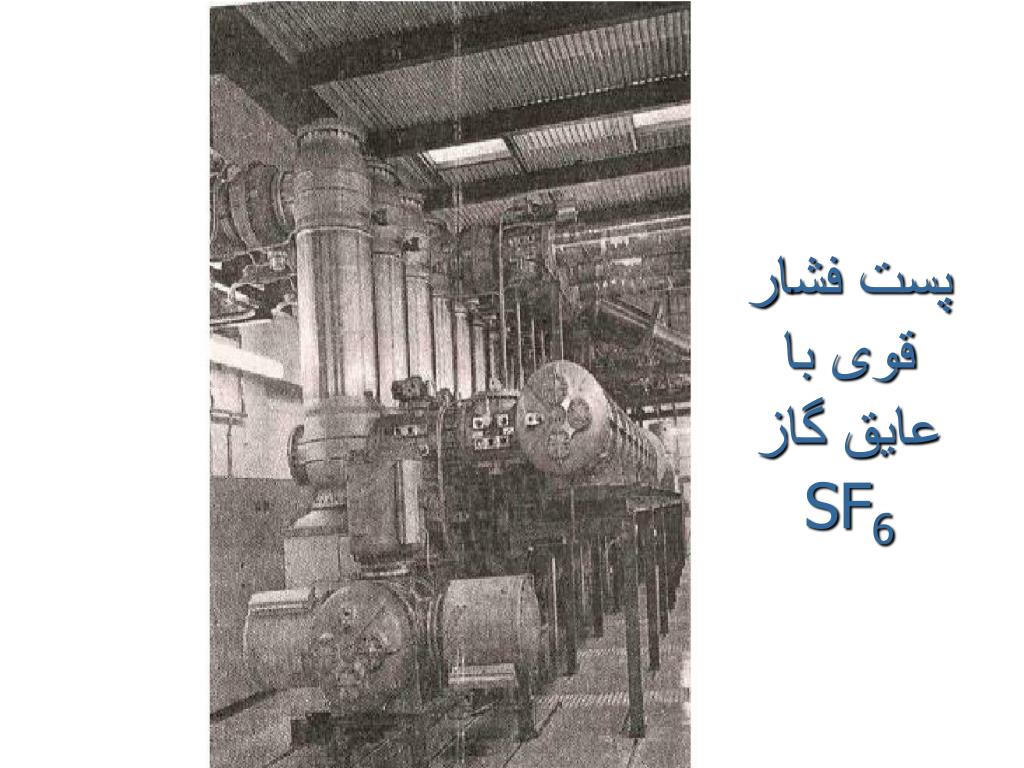

- گازSF6: درپست های GIS :( Gas Isolated Substation )

- روغن ترانسفورماتور:درترانسفورماتورقدرت، کابل های روغنی، کلیدهای قدرت ،خازن های فشارقوی

- روغن کابل ( بنچومین ) : درمفصل بندی کابل ،باطری های خشک وجعبه های اتصال

- روغن نسوز( آسکارین ) : درپستهاوخازن های فشارقوی درمناطق شلوغ که احتمال آتش سوزی می باشد

- میکا : بصورت پودرباعایق های دیگردرلامپ تصویر،وسایل الکتریکی ،اتوبخارو....بکارمی رود

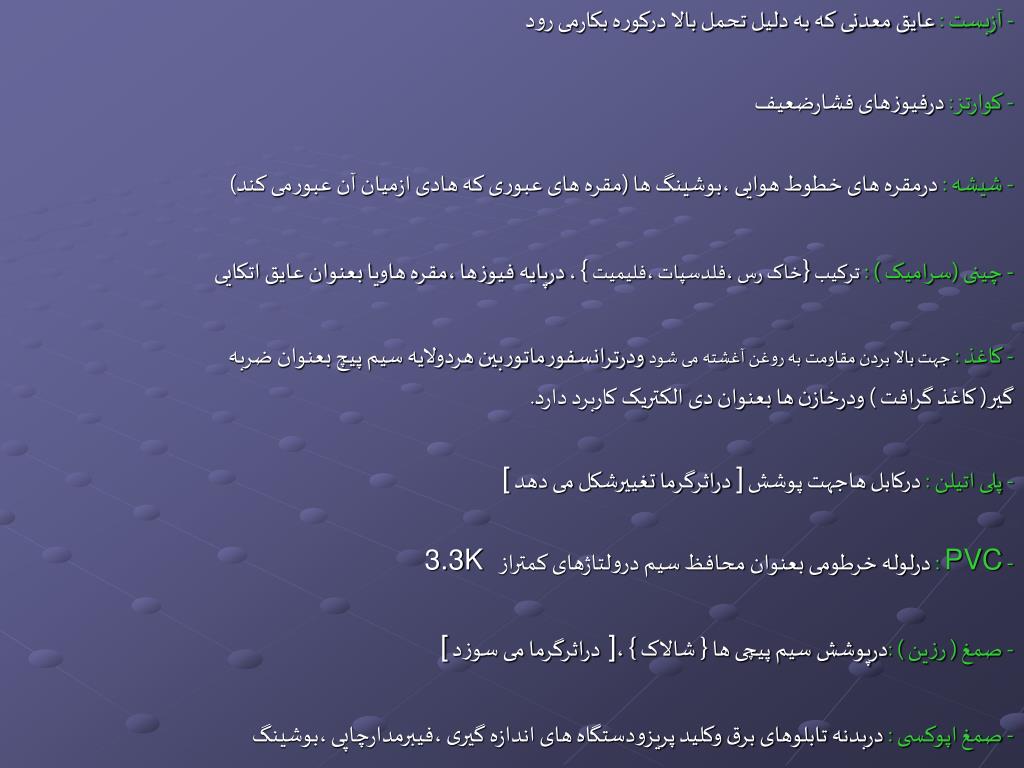

slide6
- آزبست : عایق معدنی که به دلیل تحمل بالا درکوره بکارمی رود

- کوارتز: درفیوزهای فشارضعیف

- شیشه : درمقره های خطوط هوایی ،بوشینگ ها (مقره های عبوری که هادی ازمیان آن عبورمی کند)

- چینی (سرامیک ) :ترکیب {خاک رس ،فلدسپات ،فلیمیت } ، درپایه فیوزها ،مقره هاویا بعنوان عایق اتکایی

- کاغذ :جهت بالا بردن مقاومت به روغن آغشته می شود ودرترانسفورماتوربین هردولایه سیم پیچ بعنوان ضربه

گیر( کاغذ گرافت ) ودرخازن ها بعنوان دی الکتریک کاربرد دارد.

- پلی اتیلن : درکابل هاجهت پوشش ] دراثرگرما تغییرشکل می دهد [

- PVC : درلوله خرطومی بعنوان محافظ سیم درولتاژهای کمتراز3.3K

- صمغ ( رزین ) :درپوشش سیم پیچی ها { شالاک } ، ]دراثرگرما می سوزد [

- صمغ اپوکسی: دربدنه تابلوهای برق وکلید پریزودستگاه های اندازه گیری ،فیبرمدارچاپی ،بوشینگ

slide7

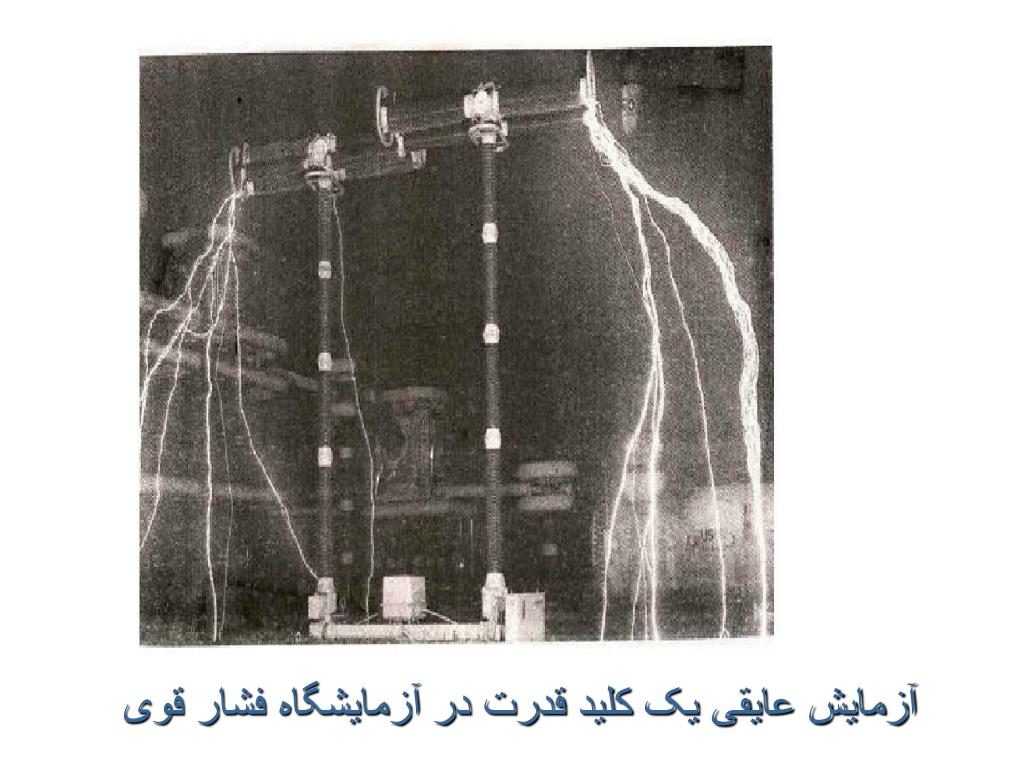

آزمایش عایقی یک کلید قدرت در آزمایشگاه فشار قوی
slide10

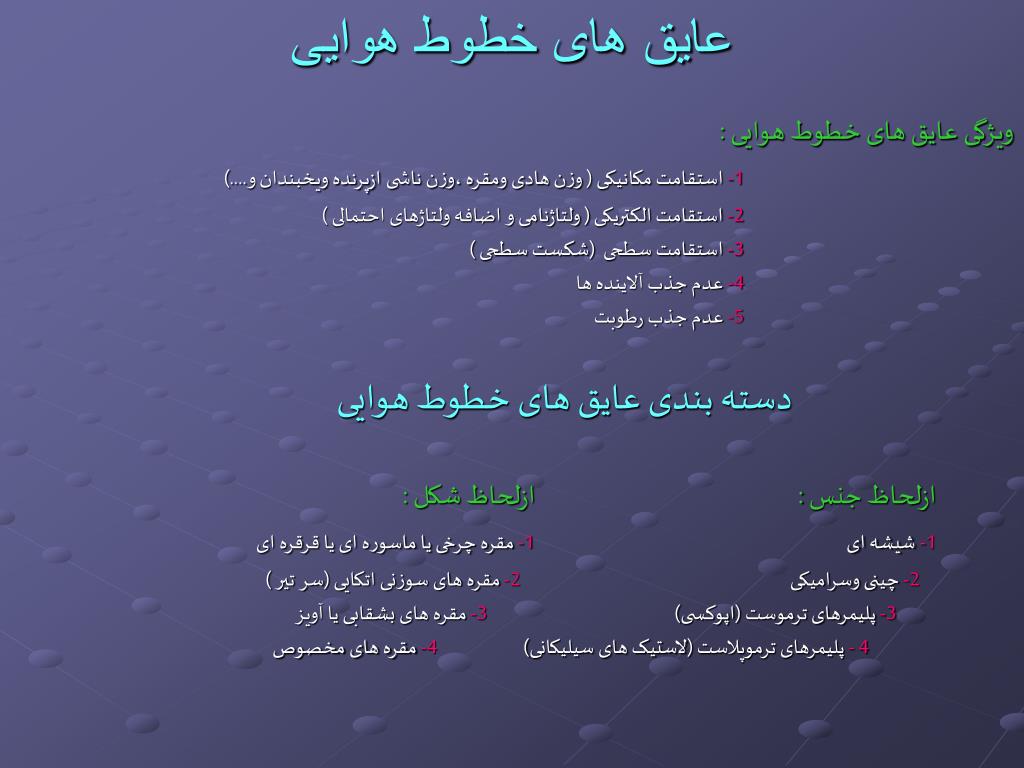

عایق های خطوط هوایی

ویژگی عایق های خطوط هوایی :

1- استقامت مکانیکی ( وزن هادی ومقره ،وزن ناشیازپرنده ویخبندان و....)

2- استقامت الکتریکی ( ولتاژنامی و اضافه ولتاژهای احتمالی )

3- استقامت سطحی (شکست سطحی )

4- عدم جذب آلاینده ها

5- عدم جذب رطوبت

دسته بندی عایق های خطوط هوایی

ازلحاظ جنس : ازلحاظ شکل :

1- شیشه ای 1- مقره چرخی یا ماسوره ای یا قرقره ای

2- چینی وسرامیکی 2- مقره های سوزنی اتکایی (سر تیر )

3- پلیمرهای ترموست (اپوکسی) 3- مقره های بشقابی یا آویز

4- پلیمرهای ترموپلاست (لاستیک های سیلیکانی) 4- مقره های مخصوص

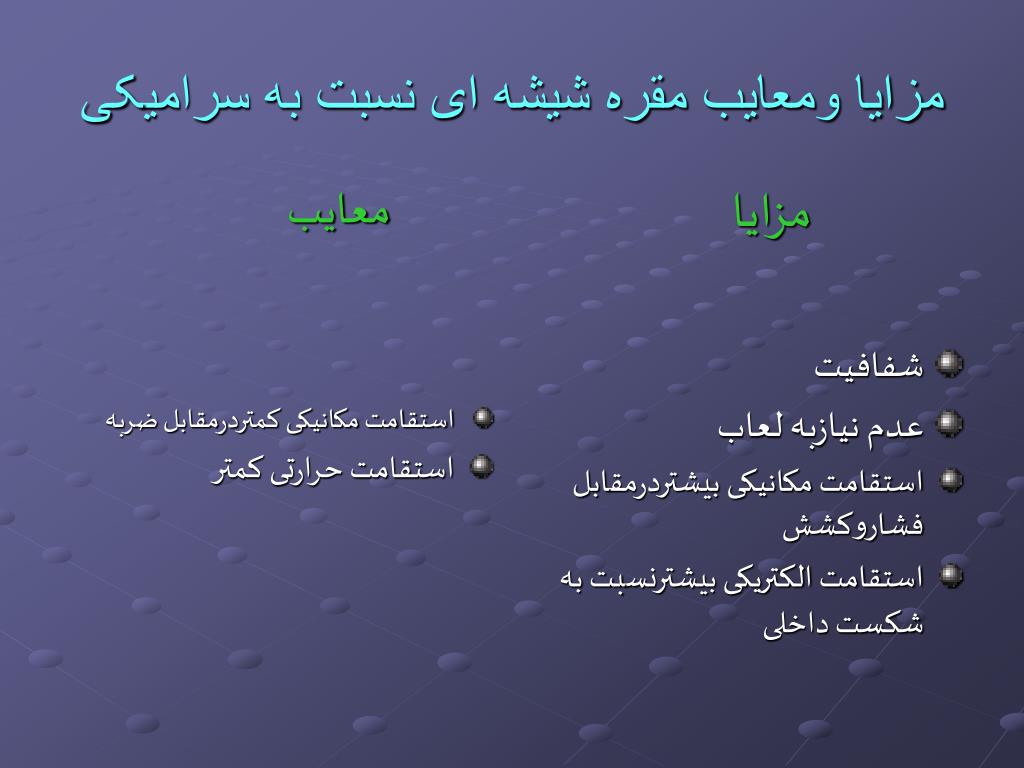

slide11
معایب

استقامت مکانیکی کمتردرمقابل ضربه

استقامت حرارتی کمتر

مزایا

شفافیت

عدم نیازبه لعاب

استقامت مکانیکی بیشتردرمقابل فشاروکشش

استقامت الکتریکی بیشترنسبت به شکست داخلی

مزایا ومعایب مقره شیشه ای نسبت به سرامیکی

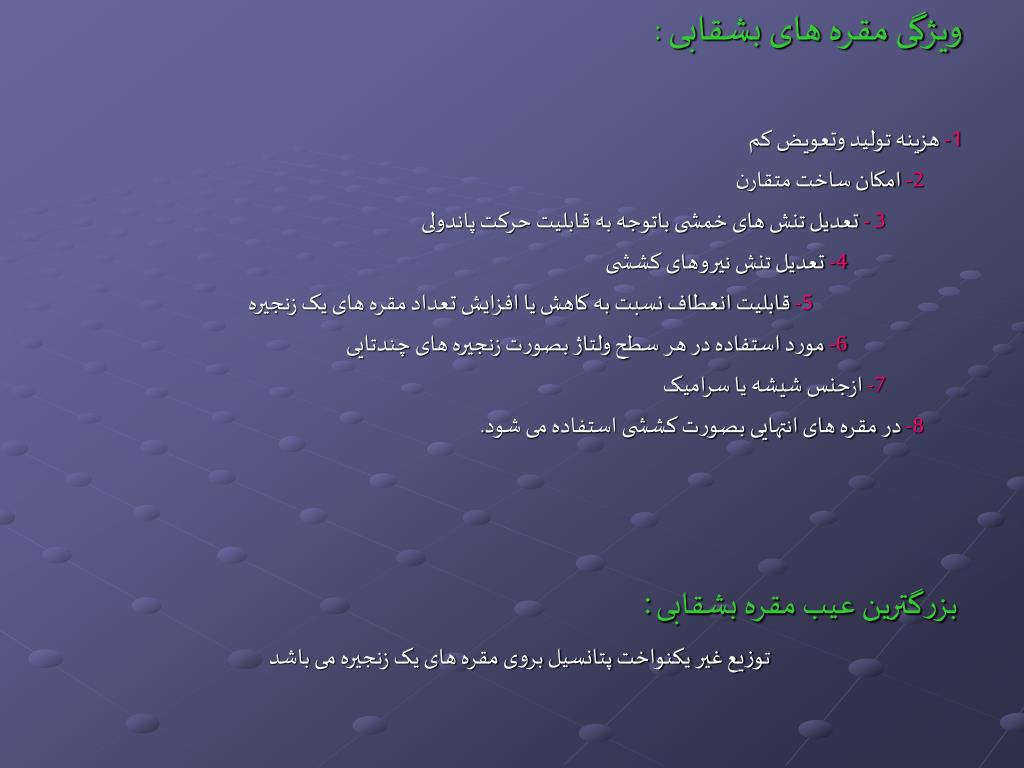

slide12
ویژگی مقره های بشقابی :

1- هزینه تولید وتعویض کم

2- امکان ساخت متقارن

3- تعدیل تنش های خمشی باتوجه به قابلیت حرکت پاندولی

4- تعدیل تنش نیروهای کششی

5- قابلیت انعطاف نسبت به کاهش یا افزایش تعداد مقره های یک زنجیره

6- مورد استفاده در هر سطح ولتاژ بصورت زنجیره های چندتایی

7- ازجنس شیشه یا سرامیک

8- در مقره های انتهایی بصورت کششی استفاده می شود.

بزرگترین عیب مقره بشقابی:

توزیع غیر یکنواخت پتانسیل بروی مقره های یک زنجیره می باشد

slide13

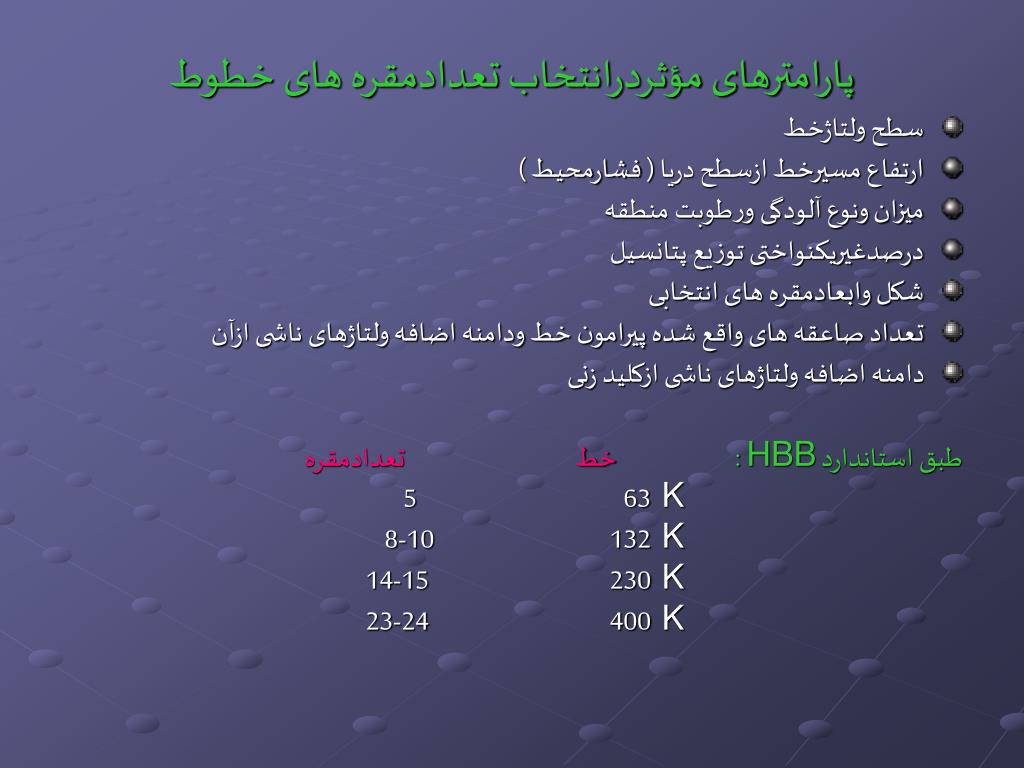

پارامترهای مؤثردرانتخاب تعدادمقره های خطوط
  • سطح ولتاژخط
  • ارتفاع مسیرخط ازسطح دریا ( فشارمحیط )
  • میزان ونوع آلودگی ورطوبت منطقه
  • درصدغیریکنواختی توزیع پتانسیل
  • شکل وابعادمقره های انتخابی
  • تعداد صاعقه های واقع شده پیرامون خط ودامنه اضافه ولتاژهای ناشی ازآن
  • دامنه اضافه ولتاژهای ناشی ازکلید زنی

طبق استاندارد HBB :خط تعدادمقره

K 63 5

K 132 10-8

K 230 15-14

K 400 24-23

slide14

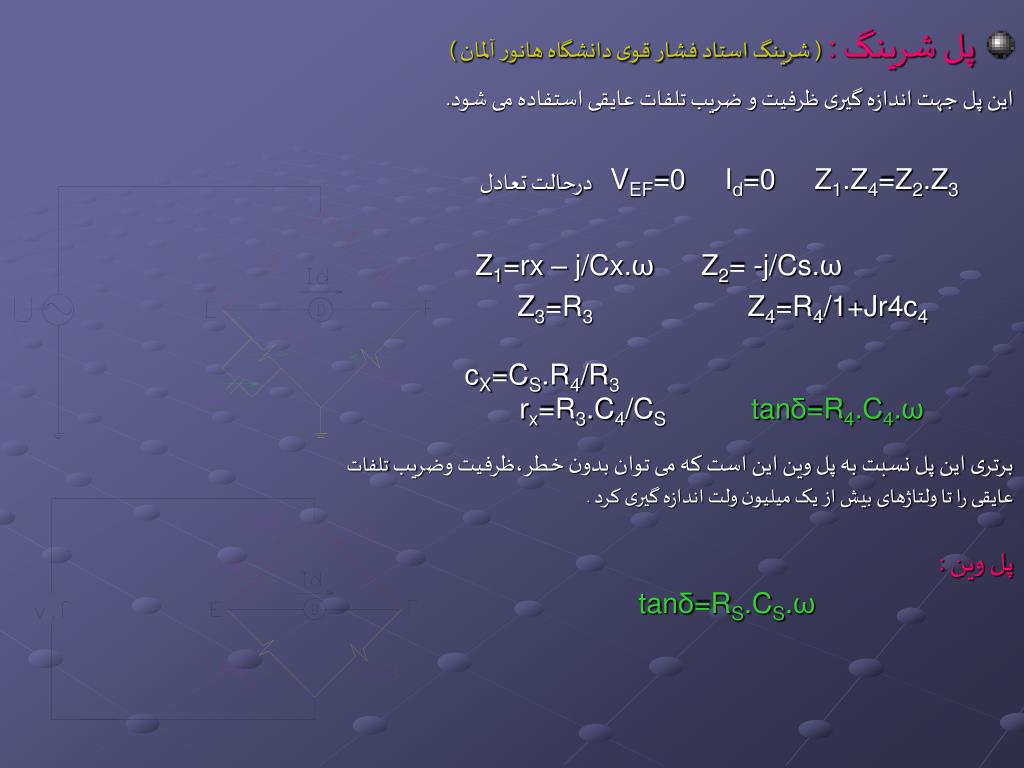

پل شرینگ :( شرینگ استاد فشار قوی دانشگاه هانور آلمان )

این پل جهت اندازه گیری ظرفیت و ضریب تلفات عایقی استفاده می شود.

VEF=0 Id=0 Z1.Z4=Z2.Z3 درحالت تعادل

Z1=rx – j/Cx.ω Z2= -j/Cs.ω

Z3=R3 Z4=R4/1+Jr4c4

cX=CS.R4/R3

rx=R3.C4/CS tanδ=R4.C4.ω

برتری این پل نسبت به پل وین این است که می توان بدون خطر،ظرفیت وضریب تلفاتعایقی را تا ولتاژهای بیش از یک میلیون ولت اندازه گیری کرد .

پل وین :

tanδ=RS.CS.ω

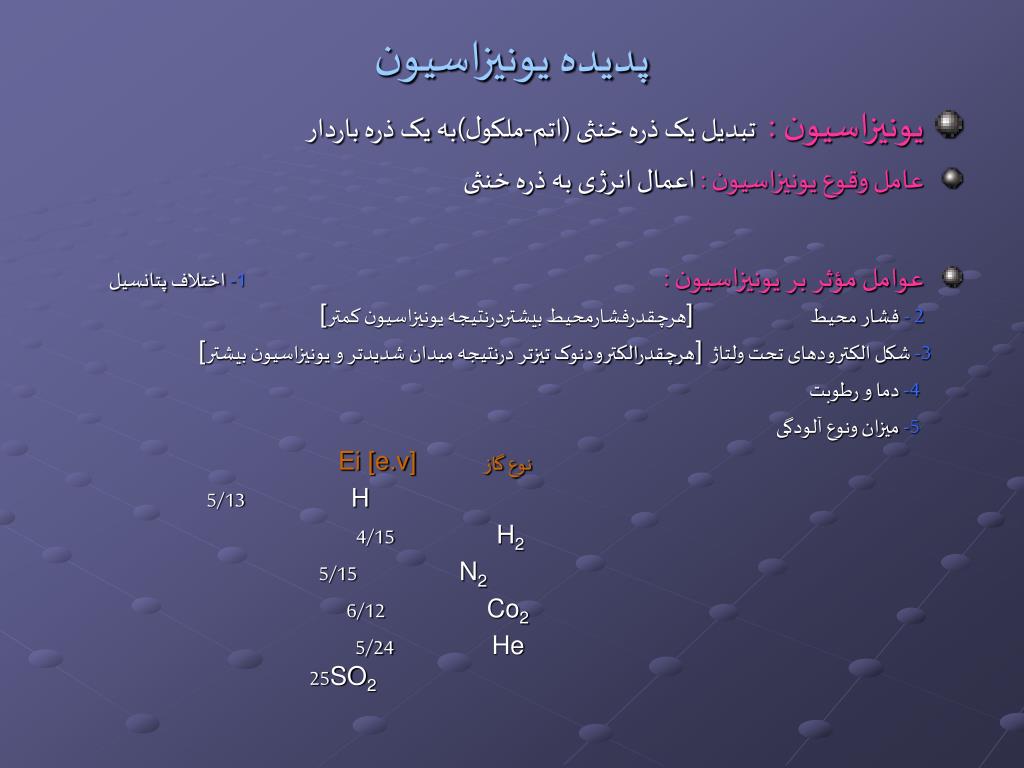

slide15
پدیده یونیزاسیون
  • یونیزاسیون :تبدیل یک ذره خنثی (اتم-ملکول)به یک ذره باردار
  • عامل وقوع یونیزاسیون : اعمال انرژی به ذره خنثی
  • عوامل مؤثر بر یونیزاسیون :1- اختلاف پتانسیل 2- فشار محیط ]هرچقدرفشارمحیط بیشتردرنتیجه یونیزاسیون کمتر[

3- شکل الکترودهای تحت ولتاژ ]هرچقدرالکترودنوک تیزتر درنتیجه میدان شدیدتر و یونیزاسیون بیشتر[

4- دما و رطوبت

5- میزان ونوع آلودگی

نوع گاز Ei [e.v]

H 5/13

H2 4/15

N2 5/15

Co2 6/12

He 5/24 SO2 25

slide16
انواع یونیزاسیون

یونیزاسیون ضربه ای :

ناشی ازبرخوردیک ذره با جرم وسرعت مشخص به ذره دوم

ذره نوع اول (متحرک) ذره نوع دوم (ثابت) نتیجه برخورد

اتم - ملکول اتم یون مثبت + یون منفی

ملکولیونهای مثبت + الکترون آزاد

یون – الکترون پایدار ذره خنثی تحریک شده

تحریک شده ذره خنثی + انرژی (فوتون)

یونیزاسیون حرارتی :

Et =mcΔθ

Δθ = تغییرات دما c = ضریب گرمایی ویژه m = جرم ذره

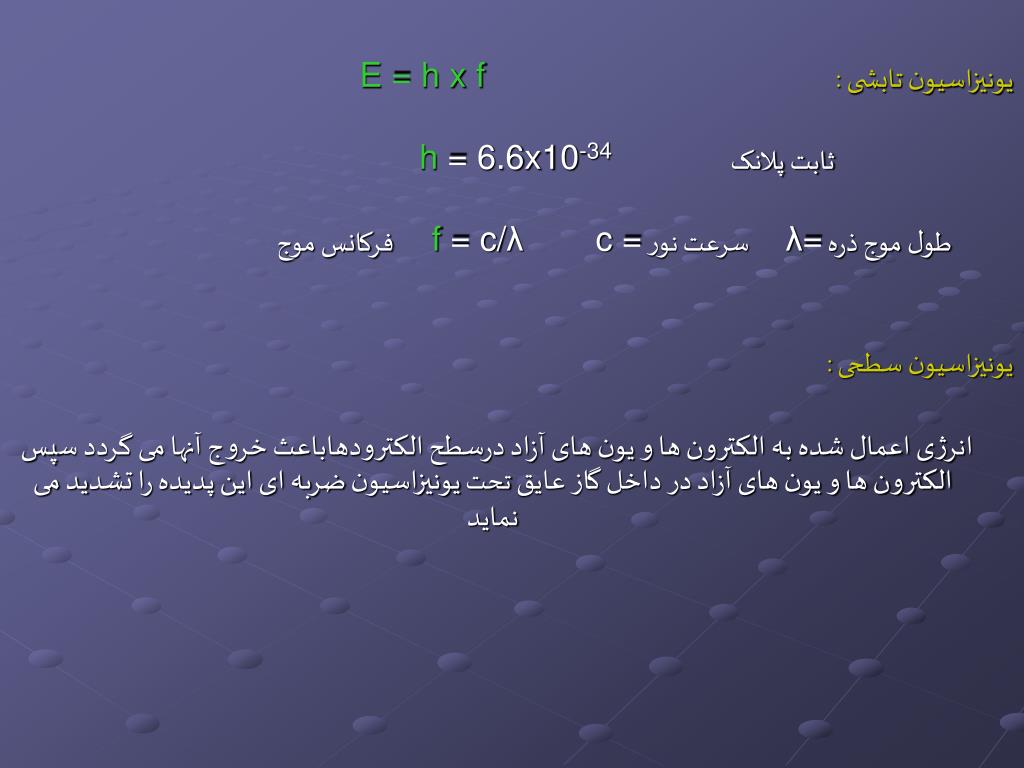

slide17
یونیزاسیون تابشی :E = h x f

ثابت پلانک h = 6.6x10-34

طول موج ذره λ= سرعت نور c =f = c/λفرکانس موج

یونیزاسیون سطحی :

انرژی اعمال شده به الکترون ها و یون های آزاد درسطح الکترودهاباعث خروج آنها می گردد سپس الکترون ها و یون های آزاد در داخل گاز عایق تحت یونیزاسیونضربه ای این پدیده را تشدید می نماید

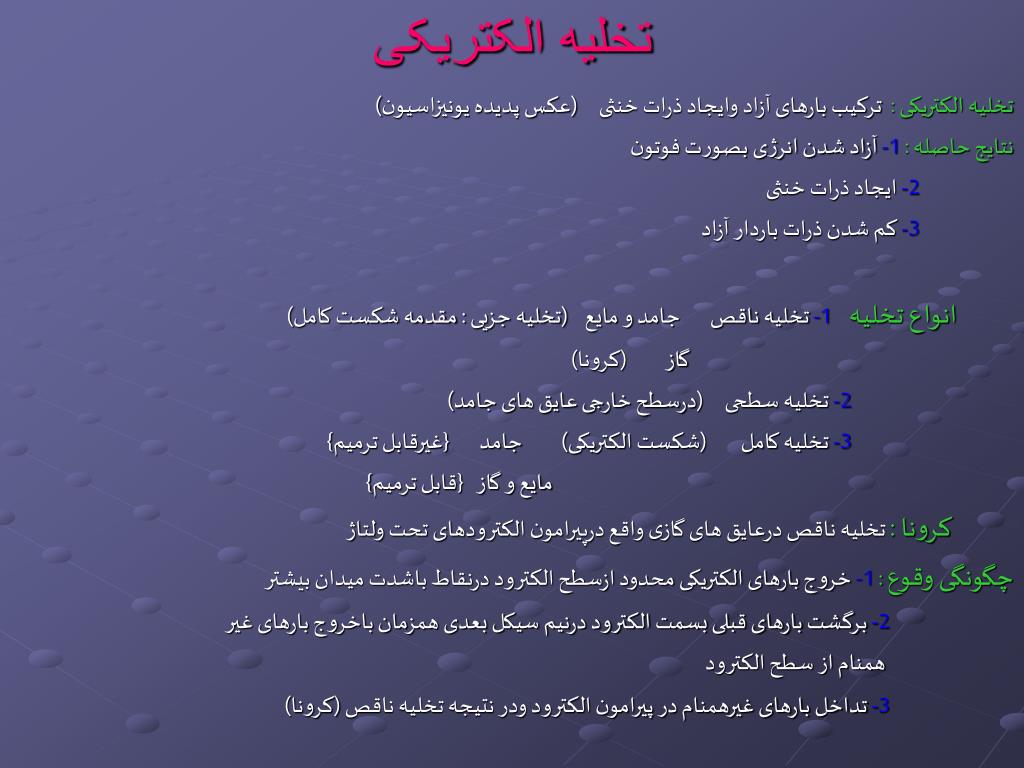

slide18
تخلیه الکتریکی

تخلیه الکتریکی : ترکیب بارهای آزاد وایجاد ذرات خنثی (عکس پدیده یونیزاسیون)

نتایج حاصله :1- آزاد شدن انرژی بصورت فوتون

2- ایجاد ذرات خنثی

3- کم شدن ذرات باردار آزاد

انواع تخلیه1- تخلیه ناقص جامد و مایع (تخلیه جزیی : مقدمه شکست کامل)

گاز (کرونا)

2- تخلیه سطحی (درسطح خارجی عایق های جامد)

3- تخلیه کامل (شکست الکتریکی) جامد {غیرقابل ترمیم}

مایع و گاز {قابل ترمیم}

کرونا :تخلیه ناقص درعایق های گازی واقع درپیرامون الکترودهای تحت ولتاژ

چگونگی وقوع :1- خروج بارهای الکتریکی محدود ازسطح الکترود درنقاط باشدت میدان بیشتر

2- برگشت بارهای قبلی بسمت الکترود درنیم سیکل بعدی همزمان باخروج بارهای غیر

همنام از سطح الکترود

3- تداخل بارهای غیرهمنام در پیرامون الکترود ودر نتیجه تخلیه ناقص (کرونا)

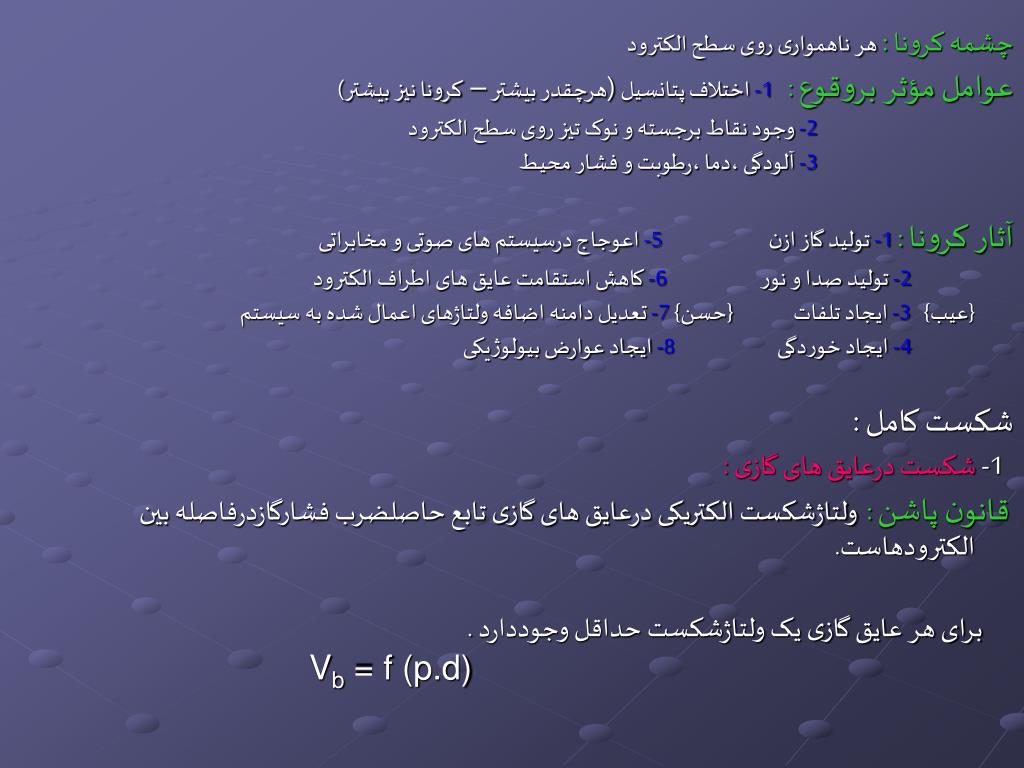

slide19
چشمه کرونا :هر ناهمواری روی سطح الکترود

عوامل مؤثر بروقوع :1- اختلاف پتانسیل (هرچقدر بیشتر – کرونا نیز بیشتر)

2- وجود نقاط برجسته و نوک تیز روی سطح الکترود

3- آلودگی ،دما ،رطوبت و فشار محیط

آثار کرونا :1- تولید گاز ازن 5- اعوجاج درسیستم های صوتی و مخابراتی

2- تولید صدا و نور 6- کاهش استقامت عایق های اطراف الکترود

{عیب} 3- ایجاد تلفات {حسن} 7- تعدیل دامنه اضافه ولتاژهای اعمال شده به سیستم

4- ایجاد خوردگی 8- ایجاد عوارض بیولوژیکی

شکست کامل :

1- شکست درعایق های گازی :

قانون پاشن :ولتاژشکست الکتریکی درعایق های گازی تابع حاصلضرب فشارگازدرفاصله بین الکترودهاست.

برای هر عایق گازی یک ولتاژشکست حداقل وجوددارد .

Vb = f (p.d)

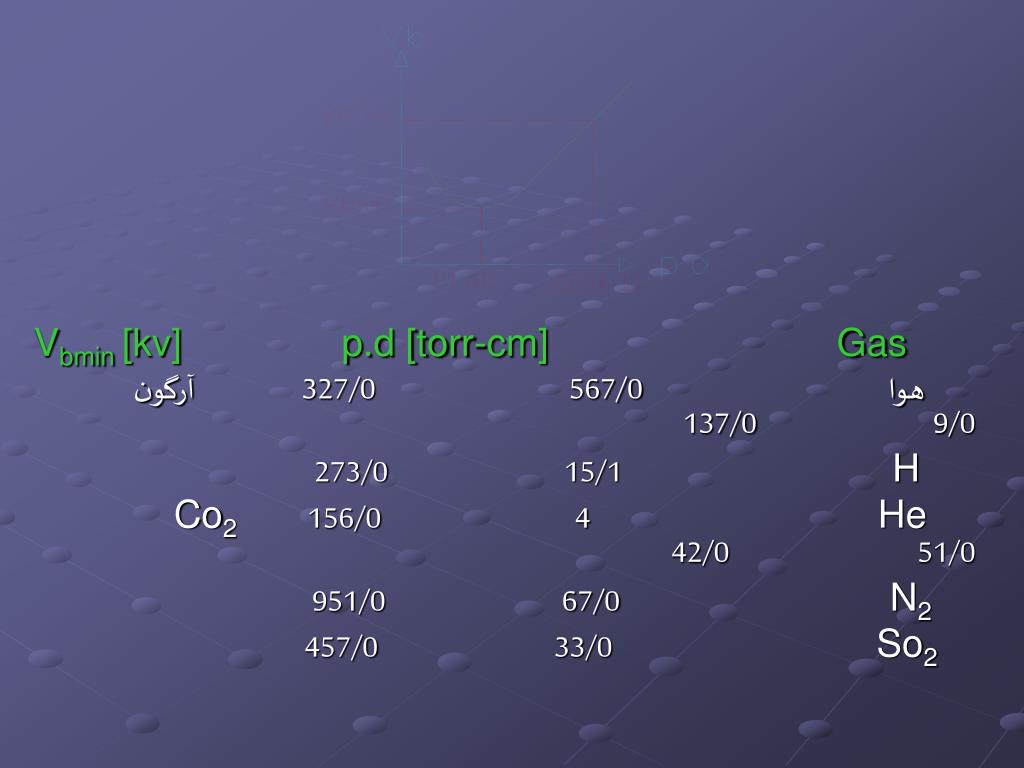

slide22
Vbmin [kv] p.d [torr-cm] Gas

هوا 567/0 327/0آرگون 9/0 137/0

H 15/1 273/0

He 4 156/0 Co2 51/0 42/0

N2 67/0 951/0

So2 33/0 457/0

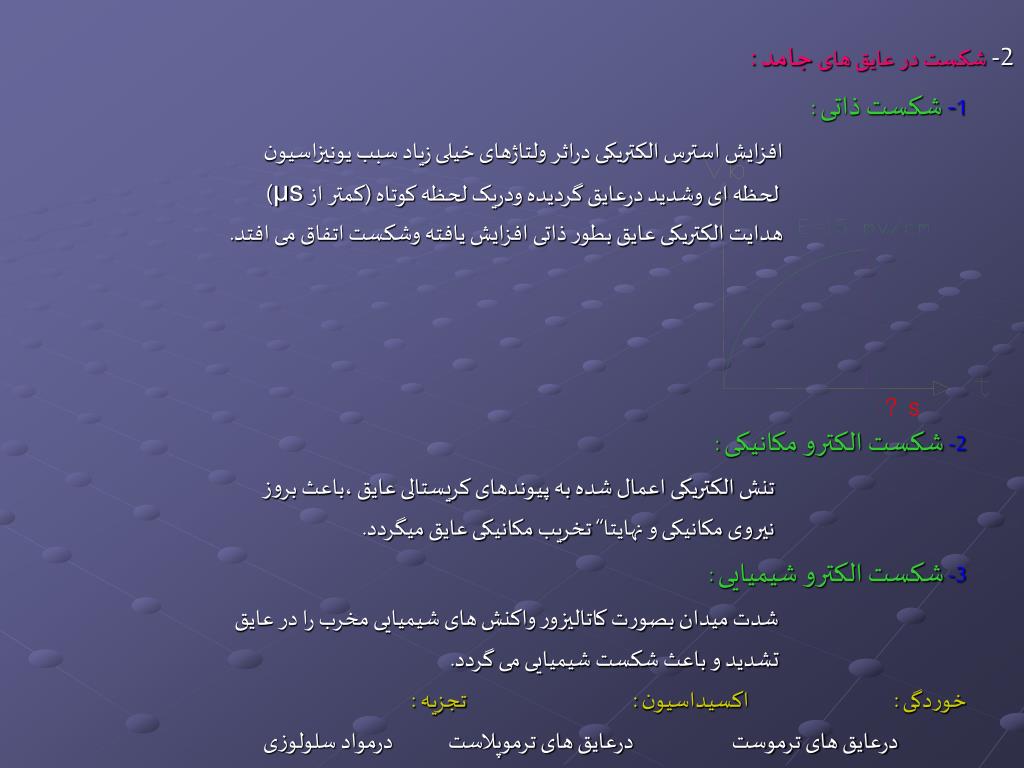

slide23
2- شکست در عایق های جامد :

1-شکست ذاتی :

افزایش استرس الکتریکی دراثر ولتاژهای خیلی زیاد سبب یونیزاسیون

لحظه ای وشدید درعایق گردیده ودریک لحظه کوتاه (کمتر از μs)

هدایت الکتریکی عایق بطور ذاتی افزایش یافته وشکست اتفاق می افتد.

2-شکست الکترو مکانیکی :

تنش الکتریکی اعمال شده به پیوندهای کریستالی عایق ،باعث بروز

نیروی مکانیکی و نهایتا“ تخریب مکانیکی عایق میگردد.

3-شکست الکترو شیمیایی :

شدت میدان بصورت کاتالیزور واکنش های شیمیایی مخرب را در عایق

تشدید و باعث شکست شیمیایی می گردد.

خوردگی : اکسیداسیون : تجزیه :

درعایق های ترموست درعایق های ترموپلاست درمواد سلولوزی

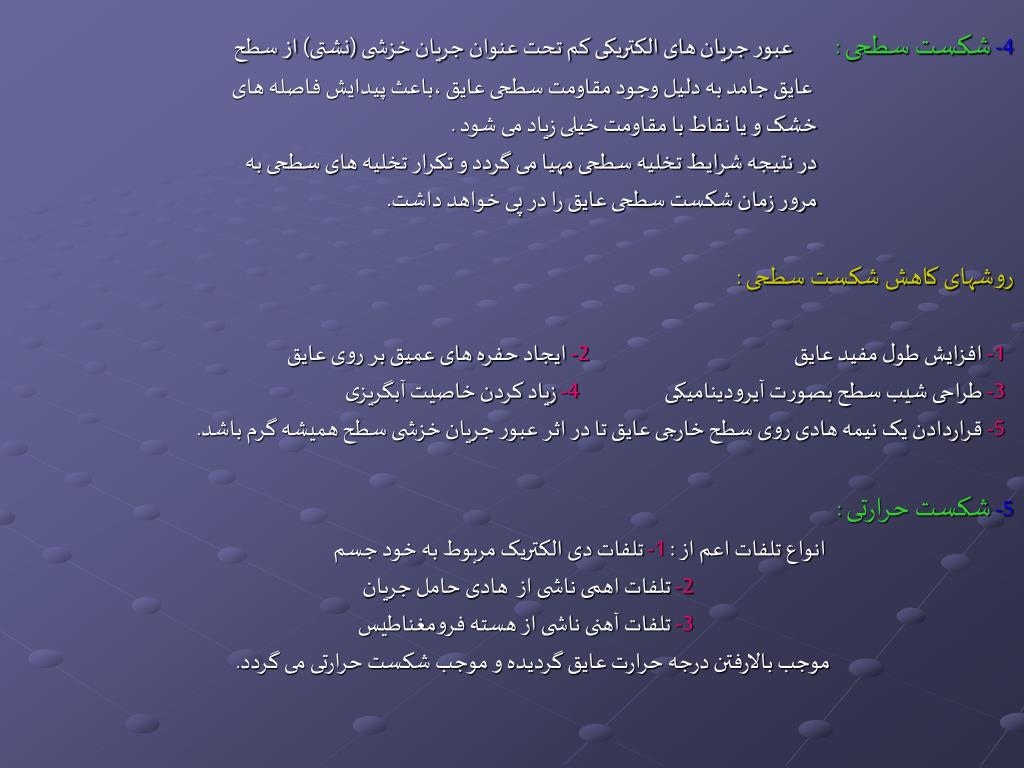

slide24
4-شکست سطحی : عبور جریان های الکتریکی کم تحت عنوان جریان خزشی (نشتی) از سطح

عایق جامد به دلیل وجود مقاومت سطحی عایق ،باعث پیدایش فاصله های

خشک و یا نقاط با مقاومت خیلی زیاد می شود .

در نتیجه شرایط تخلیه سطحی مهیا می گردد و تکرار تخلیه های سطحی به

مرور زمان شکست سطحی عایق را در پی خواهد داشت.

روشهای کاهش شکست سطحی :

1- افزایش طول مفید عایق 2- ایجاد حفره های عمیق بر روی عایق

3- طراحی شیب سطح بصورت آیرودینامیکی 4- زیاد کردن خاصیت آبگریزی

5- قراردادن یک نیمه هادی روی سطح خارجی عایق تا در اثر عبور جریان خزشی سطح همیشه گرم باشد.

5-شکست حرارتی :

انواع تلفات اعم از : 1- تلفات دی الکتریک مربوط به خود جسم

2- تلفات اهمی ناشی از هادی حامل جریان

3- تلفات آهنی ناشی از هسته فرومغناطیس

موجب بالارفتن درجه حرارت عایق گردیده و موجب شکست حرارتی می گردد.

slide25

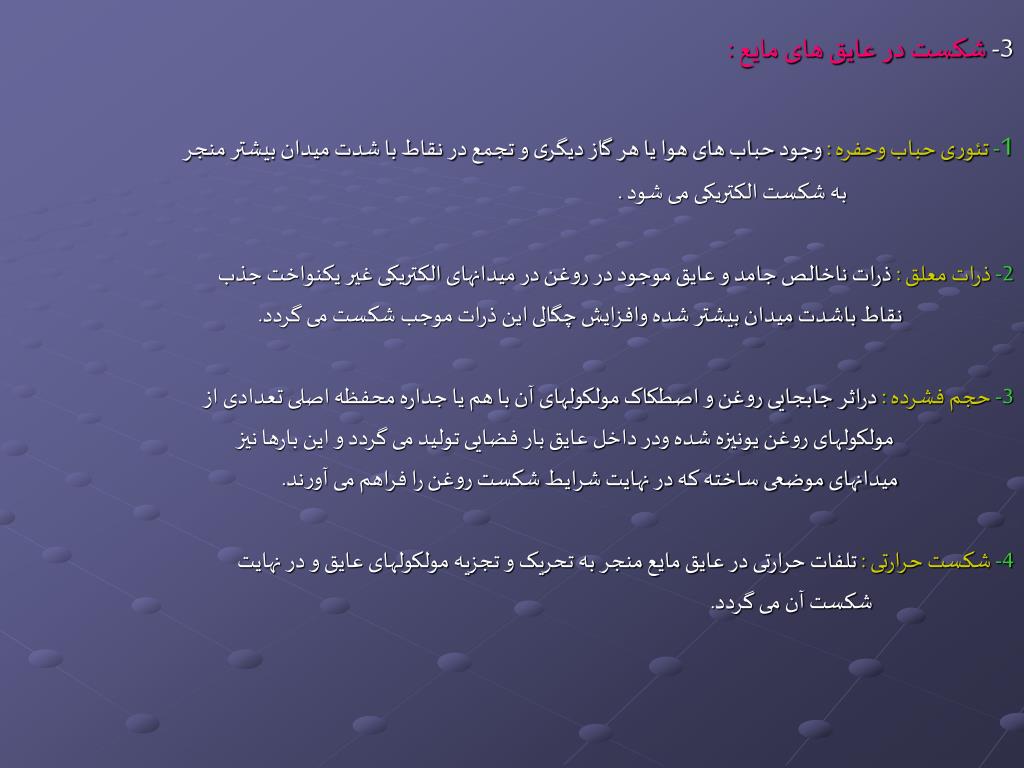

3- شکست در عایق های مایع :

1-تئوری حباب وحفره : وجود حباب های هوا یا هر گاز دیگری و تجمع در نقاط با شدت میدان بیشتر منجر

به شکست الکتریکی می شود .

2-ذرات معلق : ذرات ناخالص جامد و عایق موجود در روغن در میدانهای الکتریکی غیر یکنواخت جذب

نقاط باشدت میدان بیشتر شده وافزایش چگالی این ذرات موجب شکست می گردد.

3-حجم فشرده : دراثر جابجایی روغن و اصطکاک مولکولهای آن با هم یا جداره محفظه اصلی تعدادی از

مولکولهای روغن یونیزه شده ودر داخل عایق بار فضایی تولید می گردد و این بارها نیز

میدانهای موضعی ساخته که در نهایت شرایط شکست روغن را فراهم می آورند.

4-شکست حرارتی : تلفات حرارتی در عایق مایع منجر به تحریک و تجزیه مولکولهای عایق و در نهایت

شکست آن می گردد.

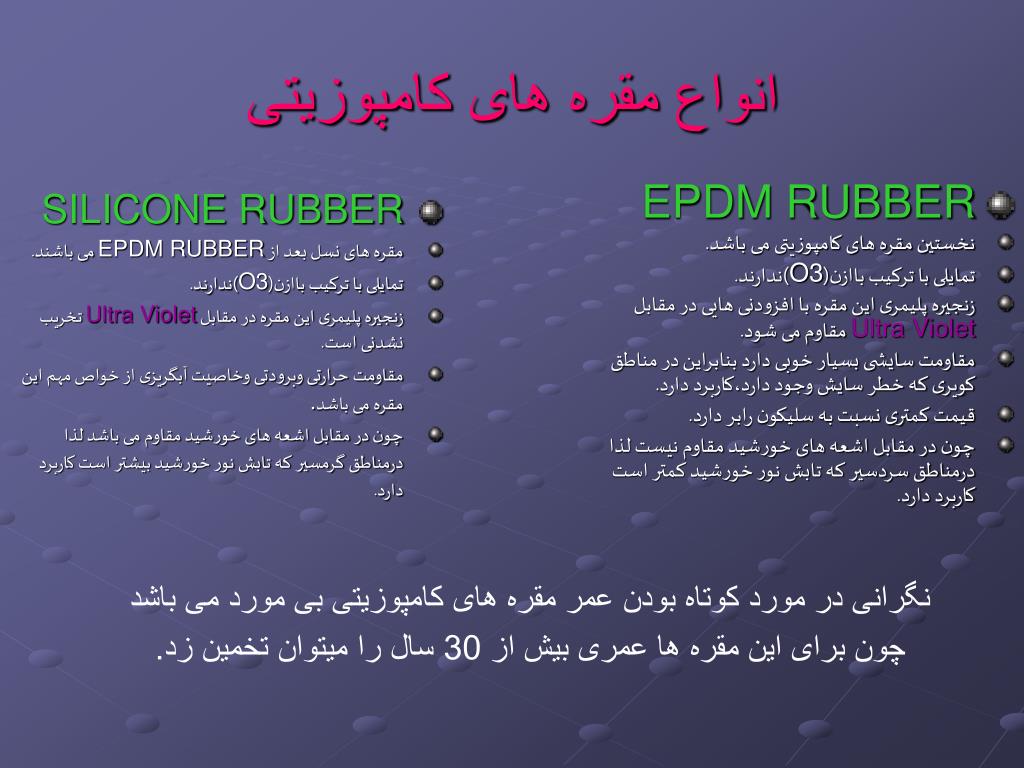

slide26
SILICONE RUBBER

مقره های نسل بعد از EPDM RUBBER می باشند.

تمایلی با ترکیب باازن(O3)ندارند.

زنجیره پلیمری این مقره در مقابل Ultra Violet تخریب نشدنی است.

مقاومت حرارتی وبرودتی وخاصیت آبگریزی از خواص مهم این مقره می باشد.

چون در مقابل اشعه های خورشید مقاوم می باشد لذا درمناطق گرمسیر که تابش نور خورشید بیشتر است کاربرد دارد.

EPDM RUBBER

نخستین مقره های کامپوزیتی می باشد.

تمایلی با ترکیب باازن(O3)ندارند.

زنجیره پلیمری این مقره با افزودنی هایی در مقابل Ultra Violet مقاوم می شود.

مقاومت سایشی بسیار خوبی دارد بنابراین در مناطق کویری که خطر سایش وجود دارد،کاربرد دارد.

قیمت کمتری نسبت به سلیکون رابر دارد.

چون در مقابل اشعه های خورشید مقاوم نیست لذا درمناطق سردسیر که تابش نور خورشید کمتر است کاربرد دارد.

انواع مقره های کامپوزیتی

نگرانی در مورد کوتاه بودن عمر مقره های کامپوزیتی بی مورد می باشد

چون برای این مقره ها عمری بیش از 30 سال را میتوان تخمین زد.

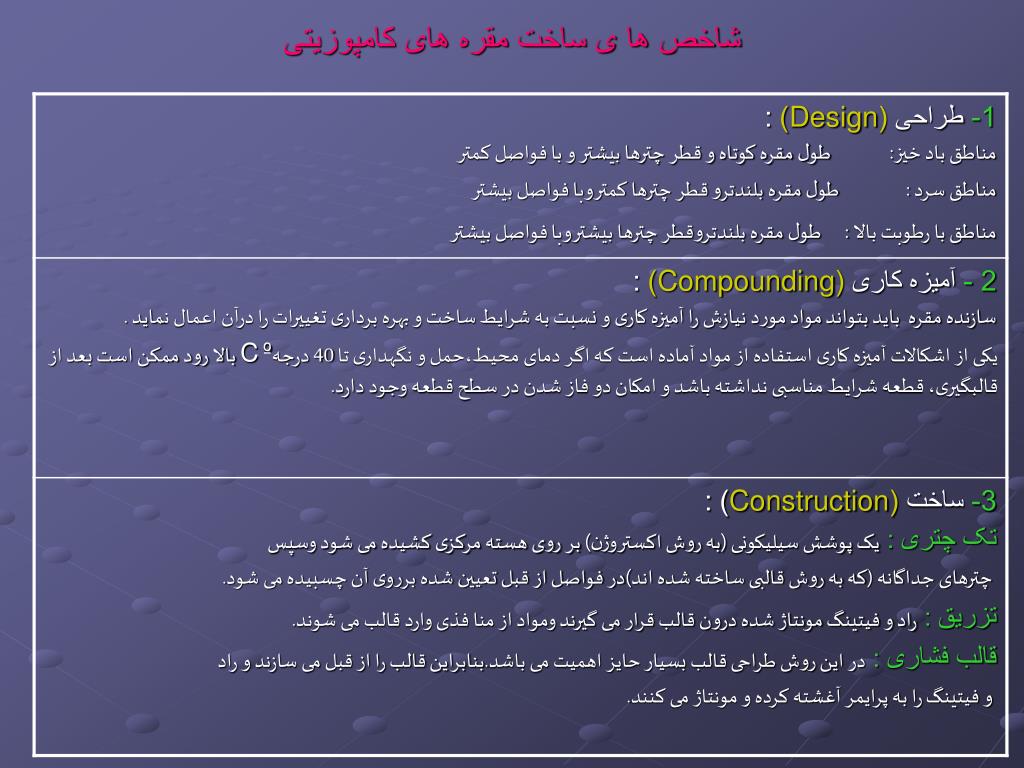

slide28

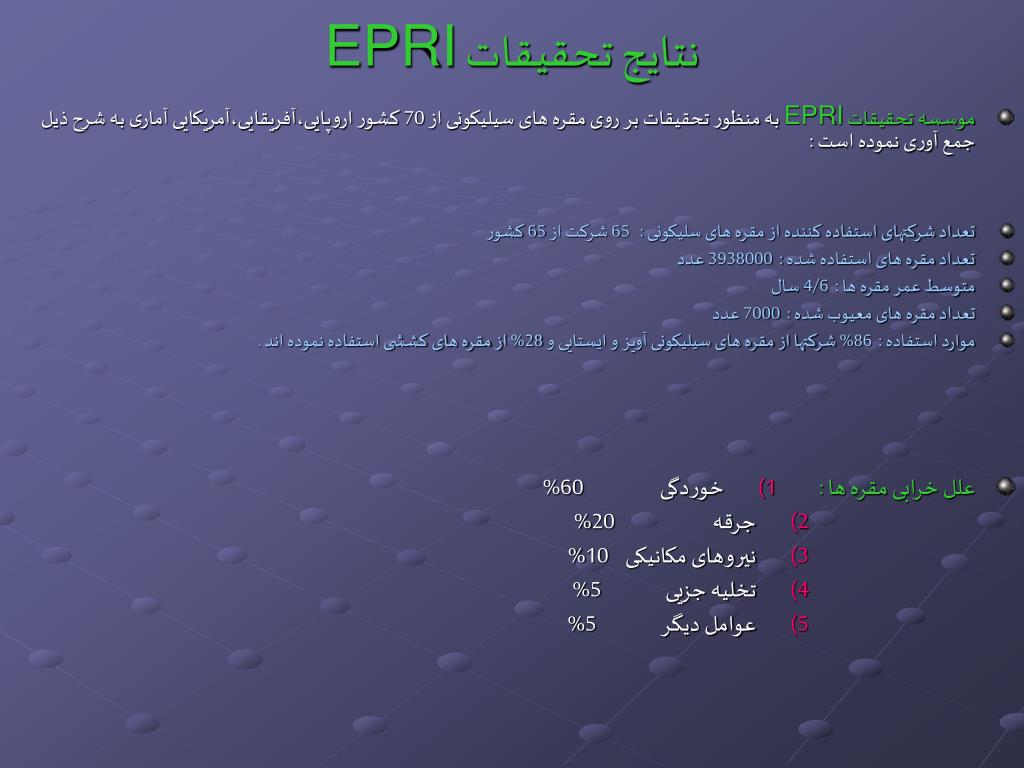

نتایج تحقیقات EPRI
  • موسسه تحقیقات EPRI به منظور تحقیقات بر روی مقره های سیلیکونی از 70 کشور اروپایی،آفریقایی،آمریکایی آماری به شرح ذیل جمع آوری نموده است :
  • تعداد شرکتهای استفاده کننده از مقره های سلیکونی : 65 شرکت از 65 کشور
  • تعداد مقره های استفاده شده : 3938000 عدد
  • متوسط عمر مقره ها : 4/6 سال
  • تعداد مقره های معیوب شده : 7000 عدد
  • موارد استفاده : 86% شرکتها از مقره های سیلیکونی آویز و ایستایی و 28% از مقره های کششی استفاده نموده اند .
  • علل خرابی مقره ها :1) خوردگی 60%

2) جرقه 20%

3) نیروهای مکانیکی 10%

4) تخلیه جزیی 5%

5) عوامل دیگر 5%

slide29

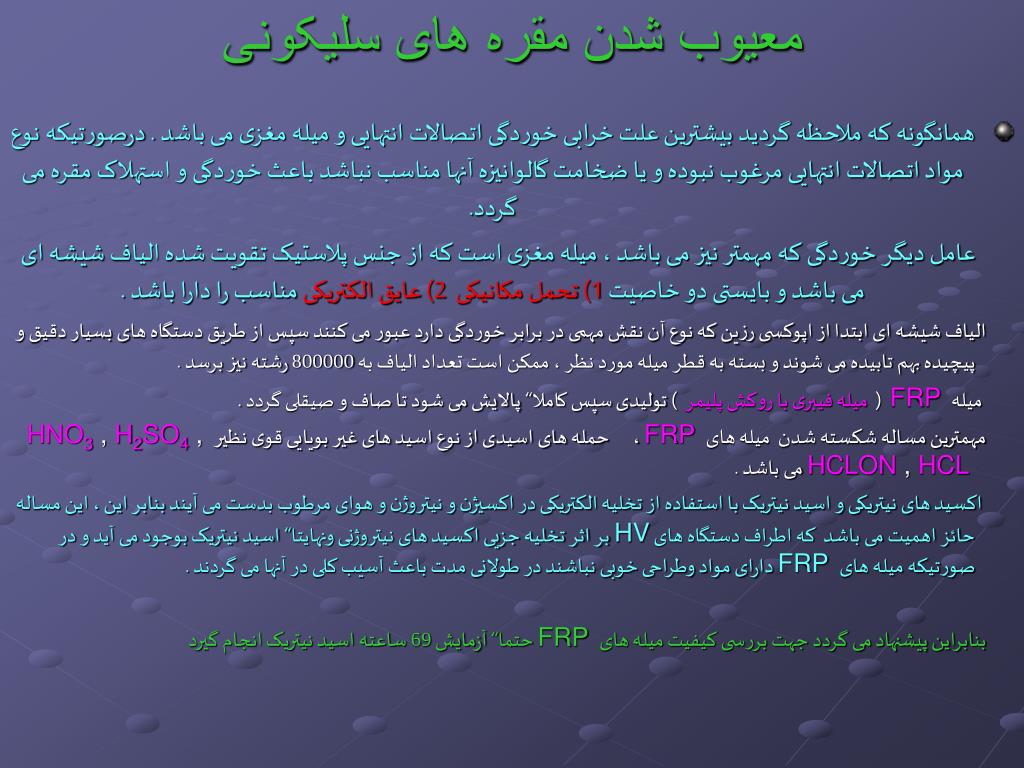

معیوب شدن مقره های سلیکونی
  • همانگونه که ملاحظه گردید بیشترین علت خرابی خوردگی اتصالات انتهایی و میله مغزی می باشد . درصورتیکه نوع مواد اتصالات انتهایی مرغوب نبوده و یا ضخامت گالوانیزه آنها مناسب نباشد باعث خوردگی و استهلاک مقره می گردد.

عامل دیگر خوردگی که مهمتر نیز می باشد ، میله مغزی است که از جنس پلاستیک تقویت شده الیاف شیشه ای می باشد و بایستی دو خاصیت 1) تحمل مکانیکی 2) عایق الکتریکی مناسب را دارا باشد .

الیاف شیشه ای ابتدا از اپوکسی رزین که نوع آن نقش مهمی در برابر خوردگی دارد عبور می کنند سپس از طریق دستگاه های بسیار دقیق و پیچیده بهم تابیده می شوند و بسته به قطر میله مورد نظر ، ممکن است تعداد الیاف به 800000 رشته نیز برسد .

میله FRP ( میله فیبری با روکش پلیمر ) تولیدی سپس کاملا“ پالایش می شود تا صاف و صیقلی گردد .

مهمترین مساله شکسته شدن میله های FRP ، حمله های اسیدی از نوع اسید های غیر بویایی قوی نظیر HNO3, H2SO4, HCLON , HCL می باشد .

اکسید های نیتریکی و اسید نیتریک با استفاده از تخلیه الکتریکی در اکسیژن و نیتروژن و هوای مرطوب بدست می آیند بنابر این ، این مساله حائز اهمیت می باشد که اطراف دستگاه های HV بر اثر تخلیه جزیی اکسید های نیتروژنی ونهایتا“ اسید نیتریک بوجود می آید و در صورتیکه میله های FRP دارای مواد وطراحی خوبی نباشند در طولانی مدت باعث آسیب کلی در آنها می گردند .

بنابراین پیشنهاد می گردد جهت بررسی کیفیت میله های FRP حتما“ آزمایش 69 ساعته اسید نیتریک انجام گیرد

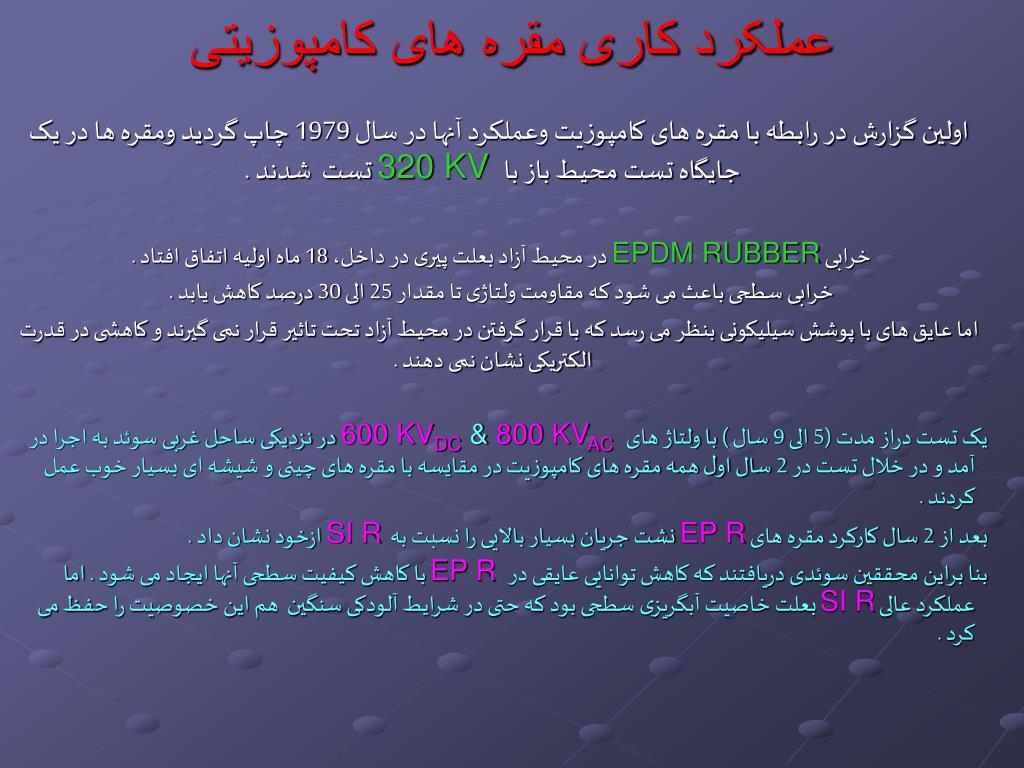

slide30
عملکرد کاری مقره های کامپوزیتی

اولین گزارش در رابطه با مقره های کامپوزیت وعملکرد آنها در سال 1979 چاپ گردید ومقره ها در یک جایگاه تست محیط باز با 320 KV تست شدند .

خرابی EPDM RUBBER در محیط آزاد بعلت پیری در داخل، 18 ماه اولیه اتفاق افتاد .

خرابی سطحی باعث می شود که مقاومت ولتاژی تا مقدار 25 الی 30 درصد کاهش یابد .

اما عایق های با پوشش سیلیکونی بنظر می رسد که با قرار گرفتن در محیط آزاد تحت تاثیر قرار نمی گیرند و کاهشی در قدرت الکتریکی نشان نمی دهند .

یک تست دراز مدت (5 الی 9 سال ) با ولتاژ های 600 KVDC & 800 KVAC در نزدیکی ساحل غربی سوئد به اجرا در آمد و در خلال تست در 2 سال اول همه مقره های کامپوزیت در مقایسه با مقره های چینی و شیشه ای بسیار خوب عمل کردند .

بعد از 2 سال کارکرد مقره های EP R نشت جریان بسیار بالایی را نسبت به SI R ازخود نشان داد .

بنا براین محققین سوئدی دریافتند که کاهش توانایی عایقی در EP R با کاهش کیفیت سطحی آنها ایجاد می شود . اما عملکرد عالی SI R بعلت خاصیت آبگریزی سطحی بود که حتی در شرایط آلودکی سنگین هم این خصوصیت را حفظ می کرد .
