    Presentation Transcript
    1. Máscaras de Longitud Variable

    2. Problemas de “Subnetting”

    3. LVSMVariable LengthSubnetMasks

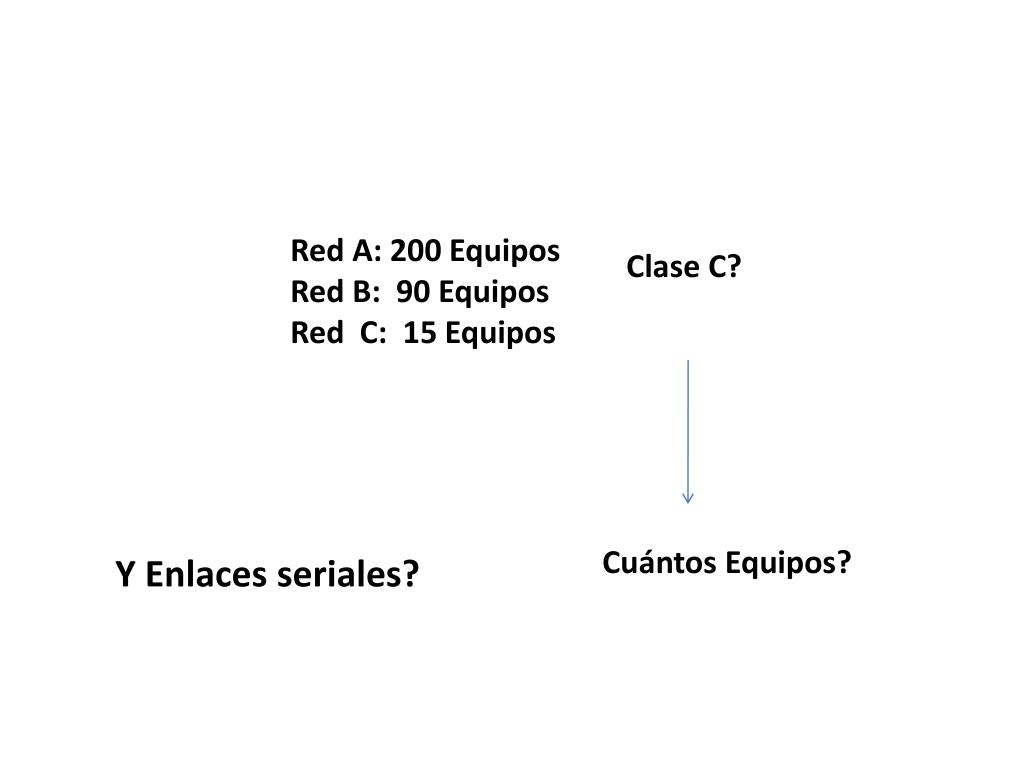

    4. Red A: 200 Equipos Red B: 90 Equipos Red C: 15 Equipos Clase C? Cuántos Equipos? Y Enlaces seriales?

    5. 172.17.0.0 172.17.00000000.00000000/22 172.17.00000001.00000000/24 200 Equipos 172.17.00000010.00000000 90: 1011010 172.17.00000010.00000000/25 90 Equipos 172.17.00000010.10000000/25 16 Equipos 172.17.00000010.10100000/27 172.17.00000010.11000000/30 Enlaces Seriales

    6. CIDRClasslessInterDomainRouting Red con 1000 equipos Clase C ? clase B?

    7. CIDRClasslessInterDomainRouting Defina un Identificador para una red que tiene 1200 equipos Identificadores iniciales Clase C: 205.23.x.x máscara ?

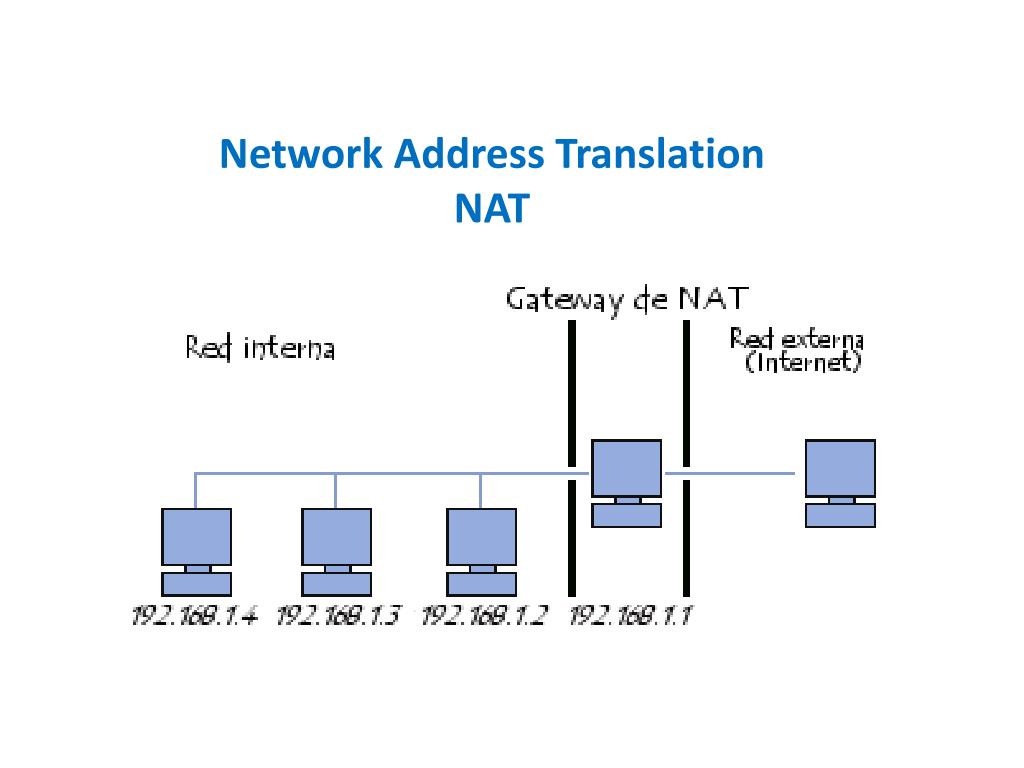

    8. Network Address Translation NAT

    9. Network Address Translation NAT

    10. RFC1918 - AddressAllocationforPrivateInternets Forthepurposes of thisdocument, anenterpriseisanentityautonomouslyoperating a networkusing TCP/IP and in particular determiningtheaddressing plan and address assignmentswithinthatnetwork. Thisdocument describes addressallocationforprivateinternets. Theallocationpermits full networklayerconnectivityamongall hosts insideanenterprise as well as amongall public hostsof differententerprises. Thecost of usingprivate internet addressspaceisthepotentiallycostlyeffortto renumber hosts and networksbetweenpublic and private.

    11. Agencia de Asignación de Números de Internet (IANA, Internet AssignedNumberAuthority) RFC1918 - AddressAllocationforPrivateInternets Clase A: desde 10.0.0.0 hasta 10.255.255.255 Clase B: desde 172.16.0.0 hasta 172.31.255.255 Clase C: desde 192.168.0.0 hasta 192.168.255.55

    12. Conversión dinámica Puerto: PAT (portAddressTranslation) Activación de puertos

    13. Consulta: Criteria for Establishment of New Regional Internet Registries http://www.icann.org/en/icp/icp-2.htm

    14. Internet ProtocolIP

    15. Internet como una red de Datagramas Internet como una red no orientada a conexión

    16. CAMPOS DEL ENCABEZADO IPV4 4 bits TTL

    17. 5*4 Varia entre 20 y 60 bytes TCP

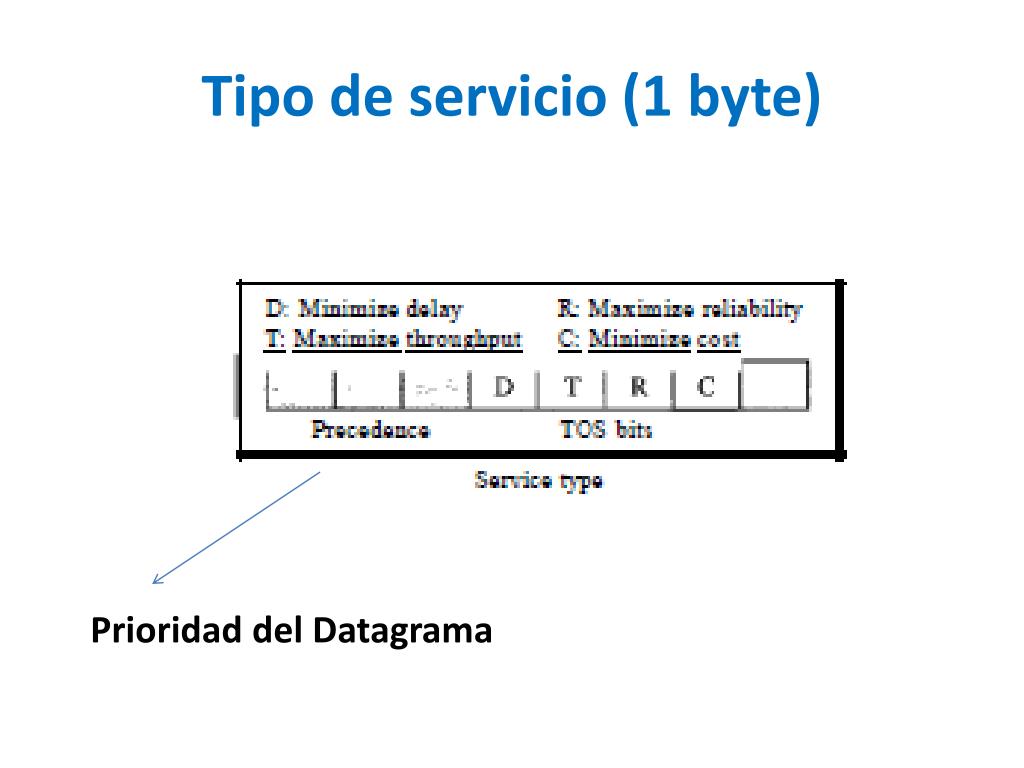

    18. Tipo de servicio (1 byte) Prioridad del Datagrama

    19. Bits TOS para diferentes protocolos

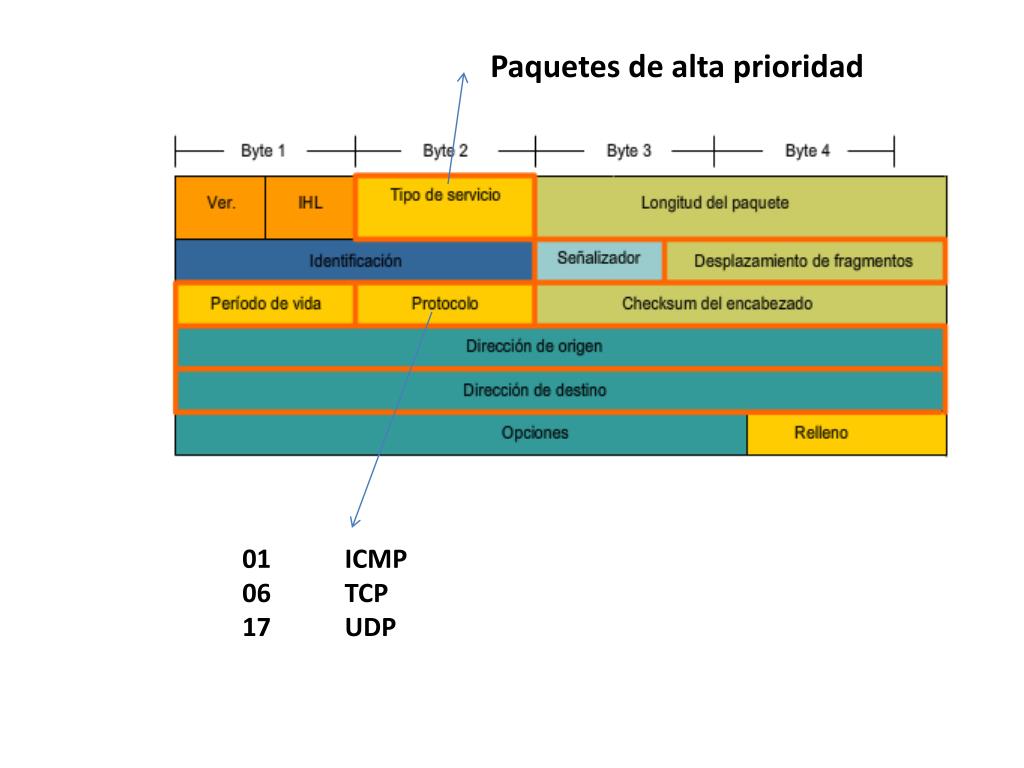

    20. Paquetes de alta prioridad 01 ICMP 06 TCP 17 UDP

    21. identifica el orden en el cual ubicar el fragmento del paquete en la reconstrucción Cuando MTU (unidad máxima de trasmisión) debe cambiar Más fragmentos (MF)=1 No Fragmentar (DF)=1

    22. Mínimo 20, Máximo 65535 bytes

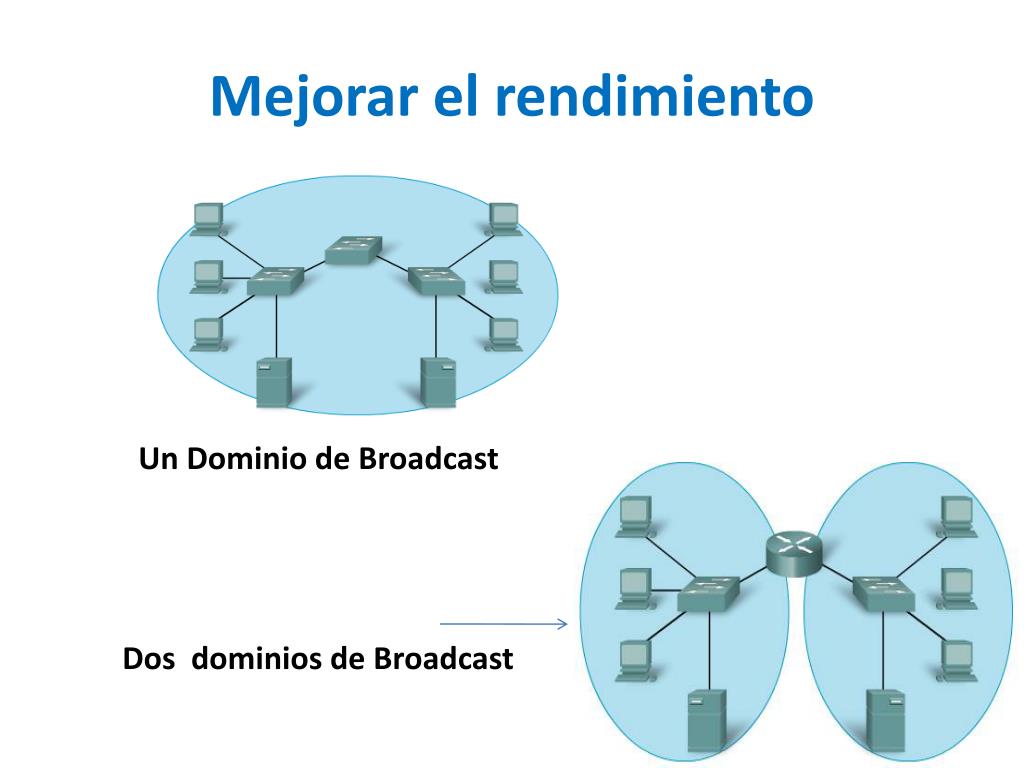

    23. Mejorar el rendimiento Un Dominio de Broadcast Dos dominios de Broadcast

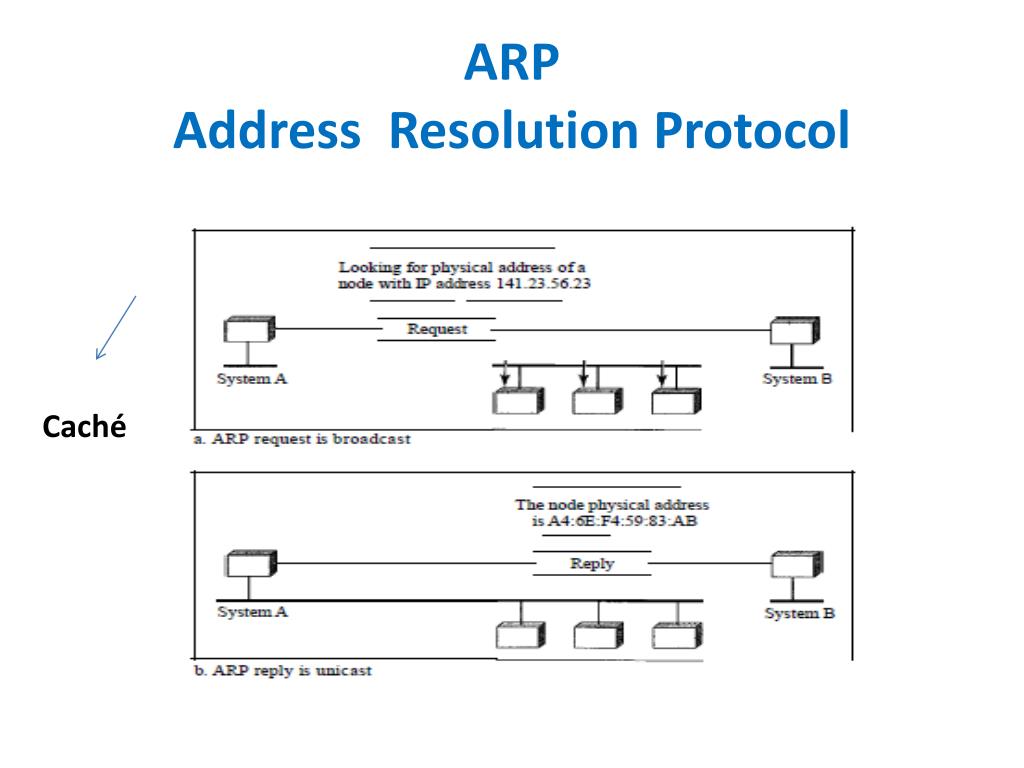

    24. ARP AddressResolutionProtocol Caché

    25. Estructura de un paquete ARP

    26. Campos del paquete ARP • Hardware type. Define el tipo de red sobre la que opera ARP. • Cada LAN tiene un enteroasignado. Ejemplo Ethernet es 1. • Protocol type. Define el protocolopara IPV4 el valor es 0x8000. • Hardware length. Longitud de la direcciónfísica en bytes, para Ethernet es 6 • Protocol length. Define la longitud de la direcciónlógicapara IPV4 es 4 • Operation. Define el tipo de paquete: • ARP request (1) • ARP reply (2)

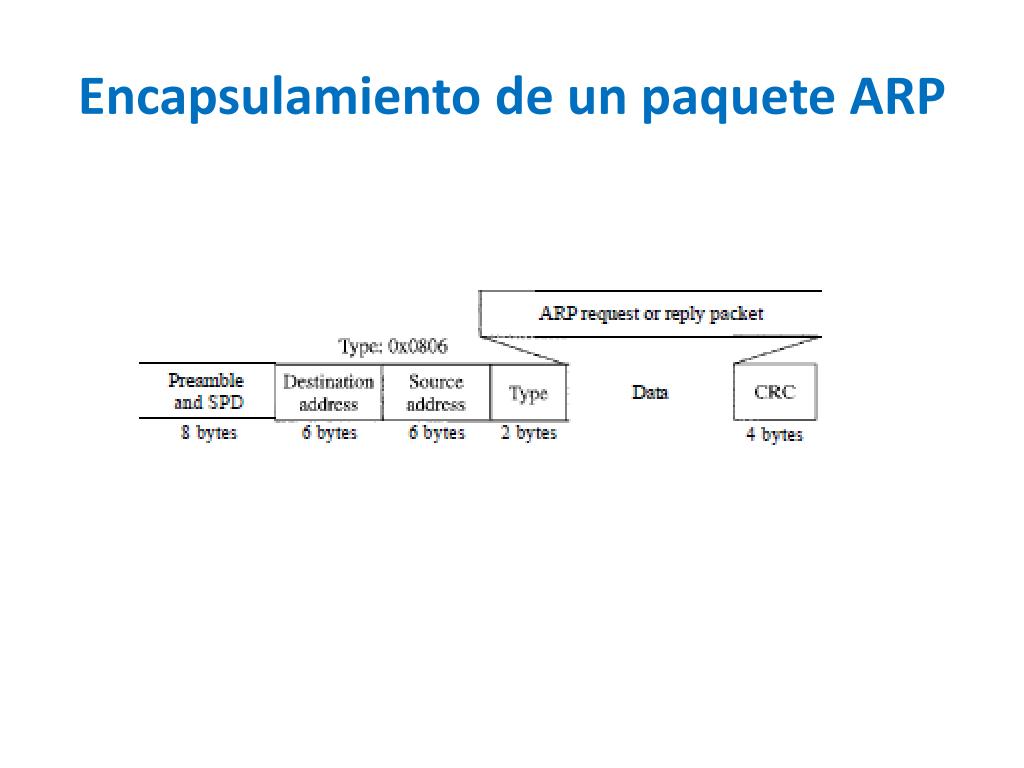

    27. Encapsulamiento de un paquete ARP

    28. Enrutamiento

    29. Enrutamiento

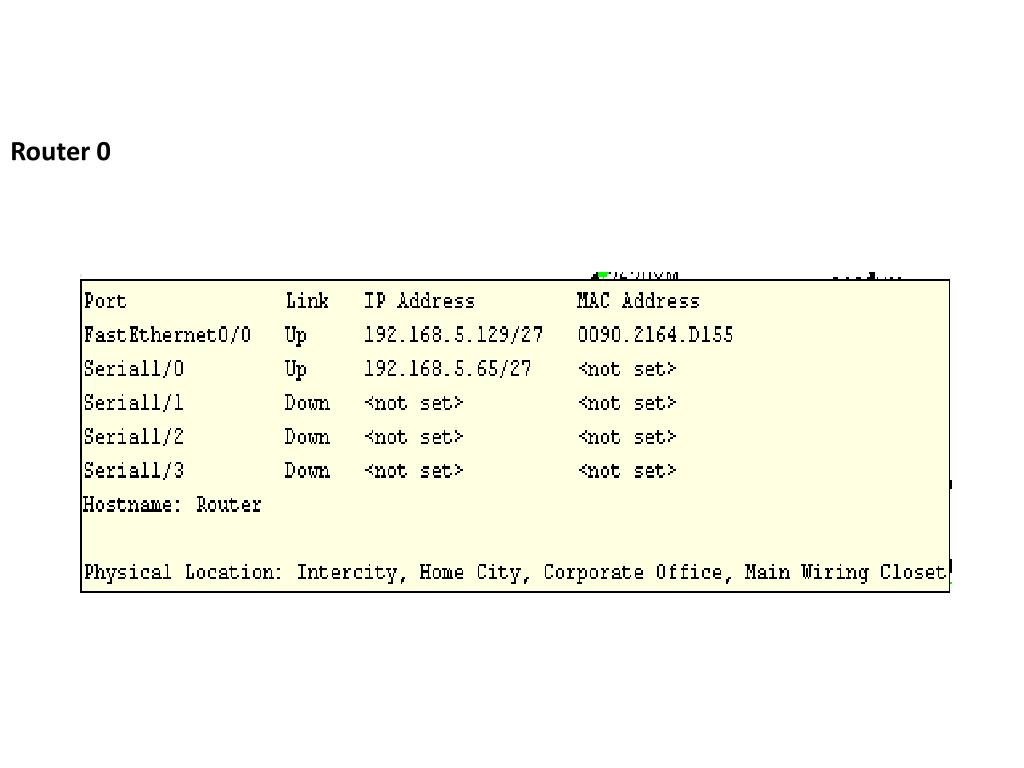

    30. Router 0

    31. Router 2

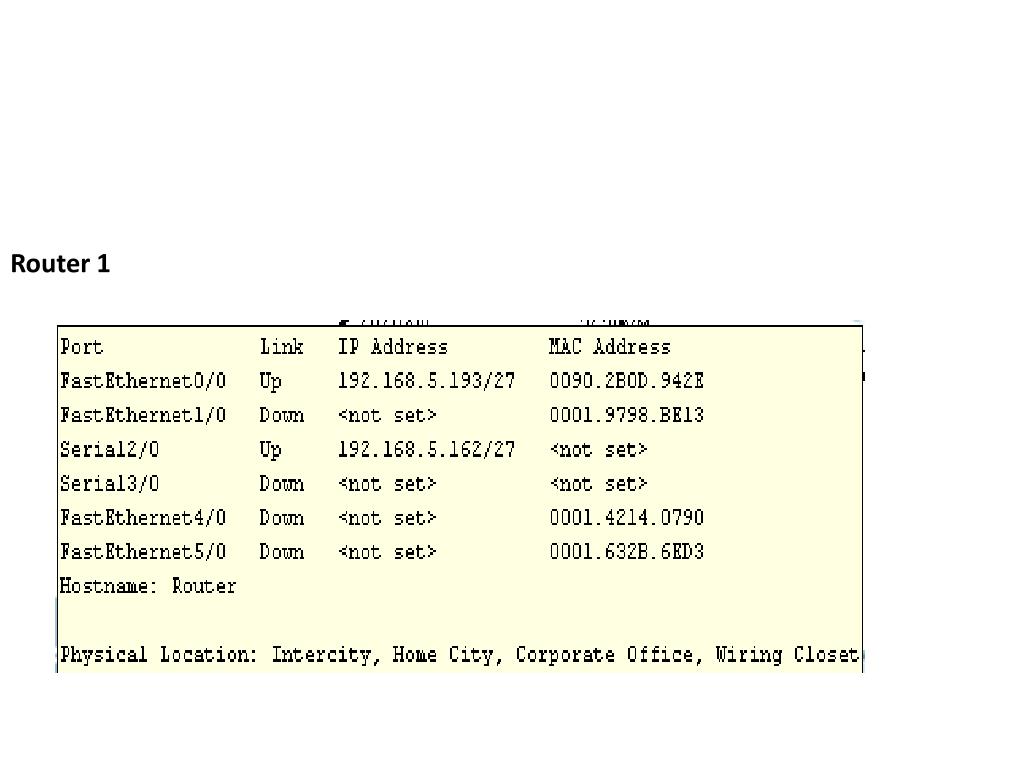

    32. Router 1

    33. Router 0

    34. ALGORITMOS DE ENRUTAMIENTO Vector Distancia Estado de Enlace Comparte información a Intervalos Regulares Información Sólo a los vecinos Conocimiento De toda la red

    35. B Red :55 Red :14 C Red :92 F Red :78 A Red :66 Red :23 Red :08 D E

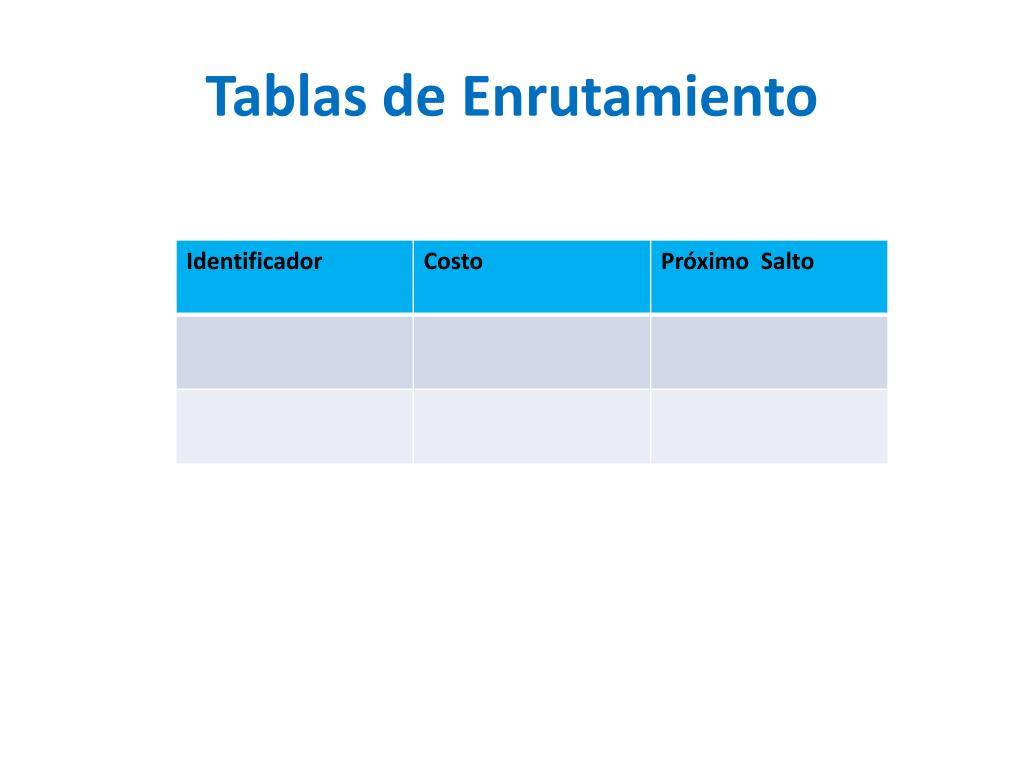

    36. Tablas de Enrutamiento

    37. B Red :55 Red :14 C Red :92 F Red :78 A Red :66 Red :23 Red :08 D E

    38. Tabla Nueva A Tabla Inicial de A + Un salto Recibido de B

    39. Red :55 B C Red :14 Red :92 F Red :78 A Red :66 Red :23 Red :08 D E

    40. Algoritmo de Actualización Si el destino anunciado no está en la tabla de enrutamiento, el enrutador debe Agregar la información del destino 2. Si el destino está en la tabla, a. Si el campo siguiente salto es el mismo, el enrutador deberá reemplazar la entrada de la tabla por la nueva. b. Si el campo con el siguiente salto es diferente i. Si el contador de saltos nuevo es menor, se reemplaza por la nueva ii. Si el contador de saltos nuevo es >=, el enrutador no hace nada

    41. Bibliografía Comunicación y redes de datos Behrouz A. Forouzan Computer Network. Andrew Tanembaum.
