化學電池

化學電池. 化學能  熱能. 把鎂粉加入一盛載硫酸銅 (II) 溶液的燒杯內，反應混合物的溫度會上升。. 置換反應。 化學能  熱能. 化學能  熱能. 整體反應 ﹙ 氧化還原作用 ﹚ ： Mg(s) + CuSO 4 (aq)  MgSO 4 (aq) + Cu(s) 離子方程式： Mg(s) + Cu 2+ (aq)  Mg 2+ (aq) + Cu(s) 半方程式： Mg(s)  Mg 2+ (aq) + 2e - 氧化作用 Cu 2+ (aq) + 2e -  Cu(s) 還原作用. 化學能  熱能.

hestia
Download Presentation

化學電池

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 化學電池

  2. 化學能  熱能 • 把鎂粉加入一盛載硫酸銅 (II) 溶液的燒杯內，反應混合物的溫度會上升。 • 置換反應。 • 化學能  熱能

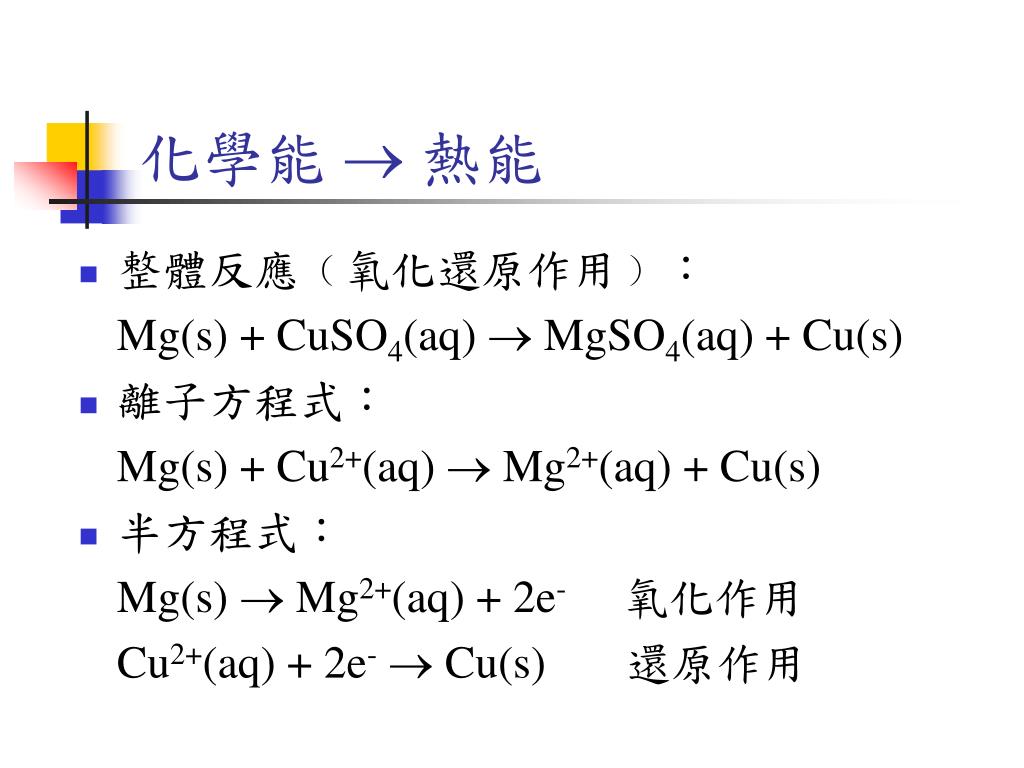

  3. 化學能  熱能 • 整體反應﹙氧化還原作用﹚： Mg(s) + CuSO4(aq)  MgSO4(aq) + Cu(s) • 離子方程式： Mg(s) + Cu2+(aq)  Mg2+(aq) + Cu(s) • 半方程式： Mg(s)  Mg2+(aq) + 2e-氧化作用 Cu2+(aq) + 2e-  Cu(s) 還原作用

  4. 化學能  熱能 • 可見之變化： • 鎂片的質量減少 • 銅金屬澱積在銅片上 • 硫酸銅 (II) 溶液的顏色變淺

  5. 化學能  電能 • 當電子經外電路流出，簡單的化學電池便形成。 • 化學能  電能

  6. 鎂 – 銅化學電池 • 鎂較銅活潑，所以鎂較易氧化並失去電子，生成鎂陽離子。 Mg(s)  Mg2+(aq) + 2e- • 鎂離子進入溶液中，因此鎂片的質量會減少。

  7. 鎂 –銅化學電池 • 電子經外電路流至銅片。 • 伏特計的指針偏轉，顯示有電流流經外電路。

  8. 鎂 – 銅化學電池 • 電解質內的銅 (II) 離子移向銅片，還原並接收電子，形成銅原子，所以銅金屬會澱積在銅片上。 Cu2+(aq) + 2e-  Cu(s)

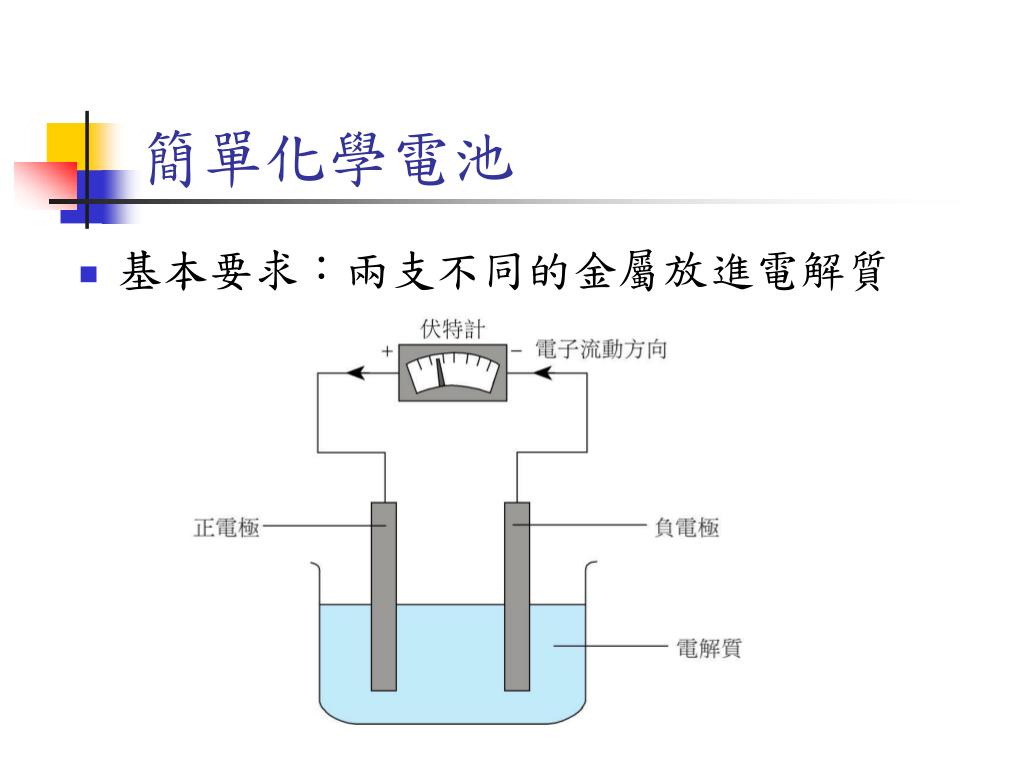

  9. 簡單化學電池 • 基本要求：兩支不同的金屬放進電解質

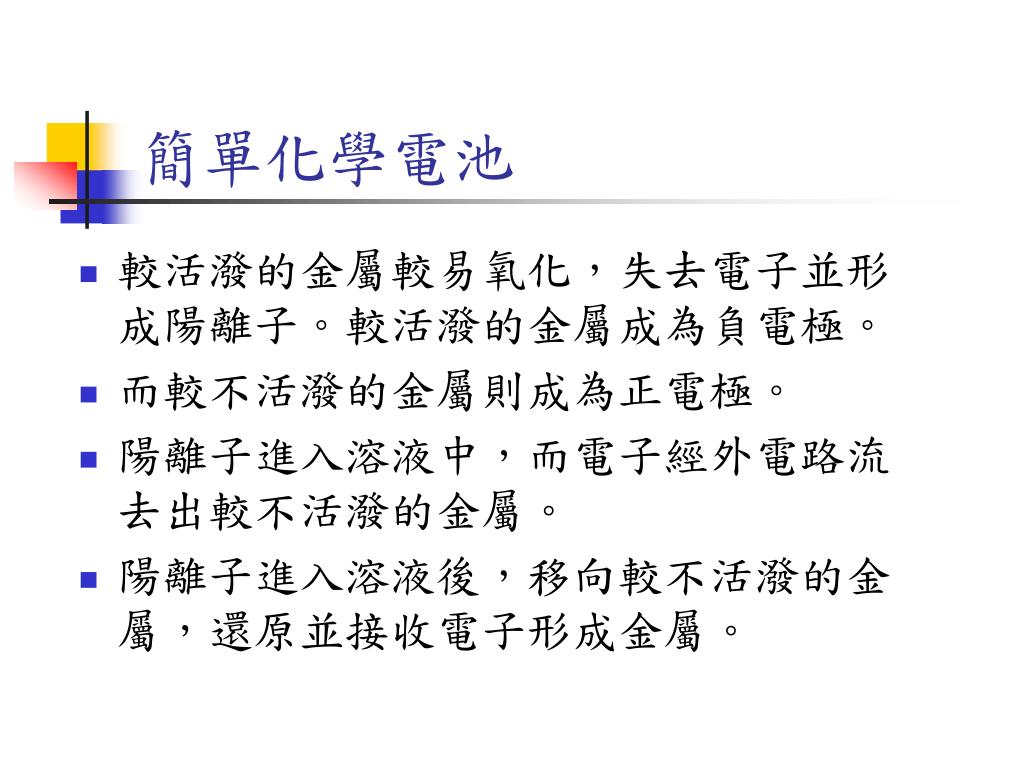

  10. 簡單化學電池 • 較活潑的金屬較易氧化，失去電子並形成陽離子。較活潑的金屬成為負電極。 • 而較不活潑的金屬則成為正電極。 • 陽離子進入溶液中，而電子經外電路流去出較不活潑的金屬。 • 陽離子進入溶液後，移向較不活潑的金屬，還原並接收電子形成金屬。

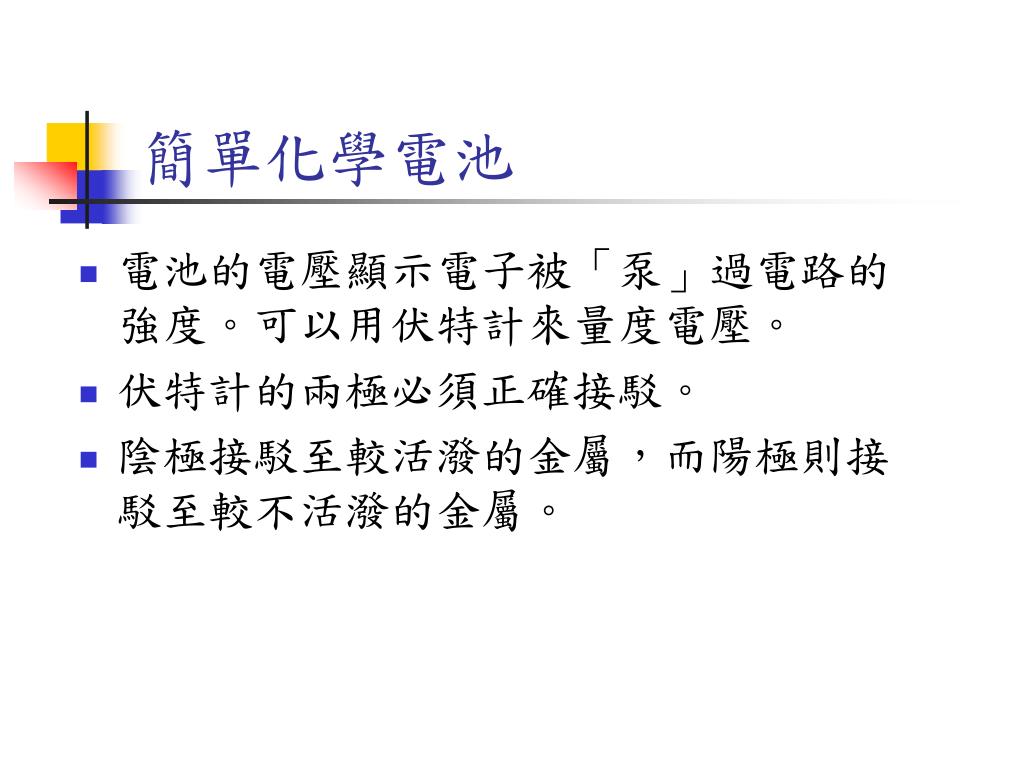

  11. 簡單化學電池 • 電池的電壓顯示電子被「泵」過電路的強度。可以用伏特計來量度電壓。 • 伏特計的兩極必須正確接駁。 • 陰極接駁至較活潑的金屬，而陽極則接駁至較不活潑的金屬。

  12. 比較不同金屬形成離子的傾向 • 伏特計的陰極必須接駁至較活潑的金屬。

  13. ( V ) 金屬偶 電壓 ( Mg/Cu ) 鎂和銅 1.41 ( Zn/Cu ) 0.79 鋅和銅 0.20 ( Fe/Cu ) 鐵和銅 比較不同金屬形成離子的傾向 • 用作電極的兩種金屬形成離子的傾向差異愈大，電池的電壓就愈大。

  14. 銅 –銀化學電池 • 用氯化鈉溶液浸透的濾紙做電解質。

  15. 銅 – 銀化學電池 • 銅較銀活潑，所以銅較易氧化並失去電子，生成銅(II)陽離子。 Cu(s)  Cu2+(aq) + 2e- • 銅(II)陽離子進入溶液中，銅片的質量會減少。 • 銅遂成為陰極。

  16. 銅 – 銀化學電池 • 電子經外電路流至去銀，銀則成為陽極。 • 電解質內的氫離子移向銀片，還原並接收電子，形成氫氣。 2H+(aq) + 2e-  H2(g) • 整體反應： Cu(s) + 2H+(aq)  Cu2+(aq) + H2(g)

  17. 金屬的電化序 • 根據金屬形成離子傾向，把它們依次排列，所得序列稱為金屬的電化序。 • 金屬的電化序與其活性序大致相同(鈉、鈣例外)，這是因為金屬愈容易形成離子，其活潑性便愈高。

  18. 金屬的電化序

  19. 改良的簡單化學電池 • 兩支不同的金屬放進兩個不同的電解質。 • 兩個半電池以鹽橋連繫，否則電流便不能在電路中流通。 • 可以用飽和的硝酸鉀溶液浸透濾紙，作為鹽橋。

  20. 改良的簡單化學電池

  21. 改良的簡單化學電池 • 陽極﹙氧化﹚： Mg(s)  Mg2+(aq) + 2e- • 陰極﹙還原﹚： Cu2+(aq) + 2e-  Cu(s) • 整體反應： Mg(s) + Cu2+(aq)  Mg2+(aq) + Cu(s)

  22. 改良的簡單化學電池

  23. 鹽橋 • 兩項主要的作用： • 容許離子由一個半電池流至另一個半電池，形成一個完整電路。 • 提供離子，使兩個半電池內溶液裏的電荷能達至平衡。 • 鹽橋不可乾固。 • .

  24. 硫酸鐵(II)溶液 酸化高錳酸鉀溶液 化學能  熱能 • 當過盛的硫酸鐵(II)溶液加入紫色的酸化高錳酸鉀溶液中，顏色變成黃色。

  25. 化學能  熱能 • 氧化半方程式： • Fe2+(aq)  Fe3+(aq) + e • 綠色 黃色 • 還原半方程式： MnO4–(aq) + 8H+(aq) + 5e–Mn2+(aq) + 4H2O() • 紫色 無色 • 整體反應： 5Fe2+(aq) + MnO4–(aq) + 8H+(aq) 5Fe3+(aq) + Mn2+(aq) + 4H2O()

  26. 其它化學電池：隋性電極棒

  27. 其它化學電池：隋性電極棒 • 陰極﹙氧化﹚： • Fe2+(aq)  Fe3+(aq) + e • 陽極﹙還原﹚： MnO4–(aq) + 8H+(aq) + 5e–Mn2+(aq) + 4H2O() • 整體反應： 5Fe2+(aq) + MnO4–(aq) + 8H+(aq) 5Fe3+(aq) + Mn2+(aq) + 4H2O()

  28. 其它化學電池：隋性電極棒 • 可見的變化： • 綠色的硫酸鐵(II)溶液變為黃色。 • 紫色的高錳酸鉀溶液逐漸消褪。

  29. 碘化鉀溶液 硫酸鐵(III)溶液 化學能  熱能 • 當過盛的無色碘化鉀溶液加入黃色的硫酸鐵(III)溶液中，顏色變成褐色。

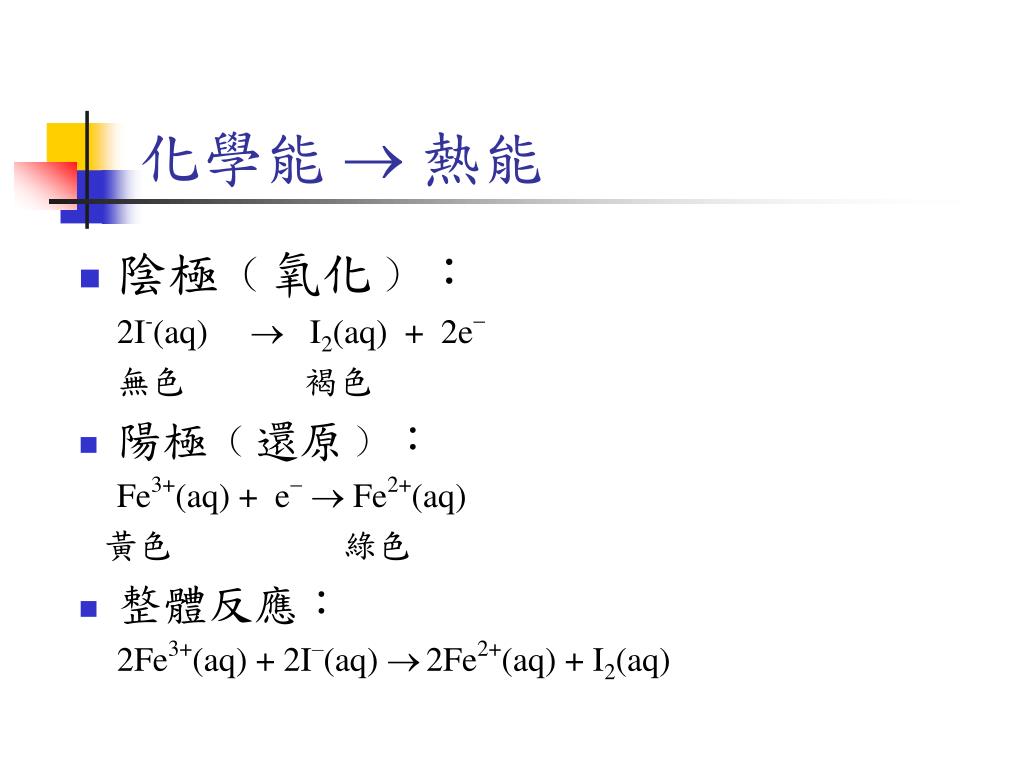

  30. 化學能  熱能 • 陰極﹙氧化﹚： • 2I-(aq)  I2(aq) + 2e • 無色 褐色 • 陽極﹙還原﹚： Fe3+(aq) + e Fe2+(aq) 黃色 綠色 • 整體反應： 2Fe3+(aq) + 2I–(aq) 2Fe2+(aq) + I2(aq)

  31. 其它化學電池：隋性電極棒

  32. 其它化學電池：隋性電極棒 • 陰極﹙氧化﹚： • 2I-(aq)  I2(aq) + 2e • 陽極﹙還原﹚： Fe3+(aq) + e Fe2+(aq) • 整體反應： 2Fe3+(aq) + 2I–(aq) 2Fe2+(aq) + I2(aq)

  33. 其它化學電池：隋性電極棒 • 可見的變化： • 黃色的硫酸鐵(III)溶液變為綠色。 • 無色的碘化鉀溶液變為褐色，原因是碘與過盛的碘化鉀生成褐色的化合物。 I2(aq) + KI(aq)  KI3(aq)
