slide2

目录

1. 织机(纤维)控制系统

2. 织布机横截运转

3. 整经机(纤维)控制

4. 利用485通信的建筑物空调系统

5. 停车场系统(Trans parking system)

6. 冷却塔系统

7. Hoist驱动系统

8. 制袜系统

9. 纺织厂湿度调节喷雾系统

10. Slitting Machine

11. 地铁空气调节系统

12. 公寓供水系统

13. 电梯驱动系统

14. 充气槽电机驱动

15. 压缩机Test系统

16. 主要泵驱动系统

17. 印刷器主电机系统

18. Running Machine驱动系统

19. 挤压机螺杆驱动系统

20. 钢板线速过程控制系统

21. 拧线机驱动系统

22. 涂层系统

23. 研究所空调系统

24. 使用Inverter节约能源事例

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

------------------

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

另附

slide3

3相交流

SV iS5

5G

Slave

INV

M2

V1

V2

轴转速度M

P/V

电机速度感应编码器

P/V

V1

Master

INV

M1

5G

V2

Tension 感应器

脉冲/电压换流器

P/V

脉冲/电流换流器

织机(纤维)控制系统

1.概要

3.主要功能

-原有的设备使用减速齿轮连动进行主电机与织布机(织物制造机)纱线

磁鼓的驱动。因此,生产不同产品,应重新替换齿轮设备。使用变

频器无需替换齿轮,可控制张力。

-部门: 纤维/织机

-机型: iS5

-连锁控制:解开绕线圈的Main Motor的速度和Drum中解开的速度应连动进行。

⇒接收Main Motor(绕线圈驱动型)的反馈旋转数,使用为Drum轴转数的指令。

-PID控制:控制Tension的反馈控制

2.系统结构

4.其它特殊状况

失败

Tension 感应器

M1

M3

M2

M4

Drum

Tension 维持Bar

固定Bar

成品

织物制造部

轴转速度M

电机速度感应编码器

1/23

slide4

整经机(纤维)控制

1.概要

3.主要功能

  • 在一个面板把几条线Winding的设备适用变频器,控制Winding Roll的
  • 驱动力和Tension的驱动力。
  • - 领域 : 纤维/整经机
  • - 机型 :SV150iV-4
  • - Motor 配置:15㎾,440V.60㎐(制造社:推荐)

-卷绕机:把一定程度排列的线Winding的设备

-Bridle Roll:在线添加Tension的Roll

-精梳机结构物:一定程度排列线的设备

4.其它特殊事项

-系统结构图中线卷为数百个(300~600)以上。在线卷中被解开的线,

经精梳机实现一次整列,经Bridle Roll具备一定的Tension。

经2次精梳机结构物重新Winding在卷绕机。

2.系统结构

保持线之间距离的设备

线圈

(Winding)

5.运行方式

-Bridle Roll以矢量变频器控制张力,卷绕机线圈以iS3控制PI。

线卷

维持张力的Bridle roll

3/23

slide5

卷绕机

(Winder)

原棉

粗防机

纺纱机

侧面图

正面图

筒子纱

筒子纱

磁鼓

磁鼓

绕线导槽

离合器

电机

(0.4kW)

固定导轨

离合器

控制

纱线

Winder控制器

变频器

(15kW)

织布机横截运转

1. 概要

3. 主要功能

  • 卷线时随着磁鼓的转动,需要以横截设备左右反复使线旋转的导槽。
  • 横截设备周期性地转换回转速度,防止线成团(成带状)或坚硬卷绕的现象,避免使用中难以解开的现象。
  • 领域: 纤维器械/织布机
  • 机型: SV-iS5
  • 采用iS5固有的APP组Traverse功能,执行横截运转。
  • 原适用变频器的up-down操作和FDT功能体现横截功能,
  • 有必要添加响度和接点。

4. 其它/特殊事项

2. 程序以及系统结构

以外部定序体现

横截功能参数

使用iS5横截功能

参数

2/23

slide6

经485通信的

速度指令

INV

Flow传感器

RA

RF

N.C

温度SENSOR

SF

CC

INV

经485通信的

速度指令

Control Room

利用485通信的建筑物空调系统

1. 概要

4. 系统结构

  • 通过ESCO系统,把变频器适用于原调节湿度的空调系统,节约能源的事例。
  • 建筑物空调/通信
  • 机型: SV-iS5, iH, 485卡

10EA

7EA

2. 程序结构

13EA

11EA

利用一台系统base的485转换器和3台RealSYS转换器变换信号

以Simon为主控制器,在地下4层与变频器和其它各种计温器进行通信。

5. 其它特殊事项

3. 主要功能

  • 利用485通信,在中央控制室main control PC中共管理49台变频器。
  • 考虑通信过负荷、距离等问题,适当分组进行操作。
  • 用户维持所设置的频率时,无需考虑电源的on/off状态。用户不使用共同领域的频率,可使用键指令区域的不挥发领域,把指令模块转换为键垫片体现。
  • 变频器根据中央控制室的判断,考虑建筑物卖场和顾客的状况控制速度,实现最优的空调系统。
  • Supply是on结构;return是伴随flow感应器的流量自动on的结构。

4/23

slide7

操作面板

回转

通道

Inv2

Inv1

PLC

地上

M1

M3

地下1

M2

M4

地下2

M5

地下3

M1 : 主升程

M2 : 次生程

M3,4,5 : 滑行用

FX

RX-ON

ON

RUN

ON

ON

制动释放

ON

ON

高速

上升

低速

低速

低速

低速

下降

高速

停车场系统(Trans parking system)

1. 概要

3. 主要功能

  • 以上行循环式在停车区域入车后,利用Lift把汽车垂直移动到停车位地角型循环/停车方式。可在狭隘的地下空间停放多数车辆的机种,适合于租赁式办公楼和普通收费停车场。
  • 根据出入口位置,分为上部升入式(端部升入式,中间升入式), 直接升入式。
  • 领域 : 停车设备
  • 机型 : iS5
  • 停车时确认变频器的输出量后,发出制动释放信号。变频器故障时,为防止车辆的降落,先确认变频器运转(或频率检测)信号后制定制动机释放信号。

2. 程序结构

  • 启动时利用Dwell功能和直流制动功能,停止时利用DC制动。

4. 其它特殊事项

  • 进行上升启动时如果加快加速时间,电机的磁化速度赶不上回转磁速,就会发生不能启动的状况。因此,要确保Flux build up 时间。
  • 进行举重负载不可使用stall防止功能。Stall防止功能无任何告警传达输出,会导致负载的坠落。

5/23

slide8

温度传感器

PID

V!

冷却塔系统

1.概要

3.系统结构

  • -对化学工程的冷循环水进行制冷时,采用以冷却塔进行制冷的空冷。而
  • 所需的空气以Motor驱动FAN产生。
  • -为进行精密控制节约能源,以变频器控制速度的方式替代原有的循环
  • 水制冷分级控制 (On/OFF) 。
  • -领域 : 鼓风机/冷却塔
  • -机型 : iH

2.Process 结构

4.主要功能

<PID控制>

温度传感器

-频率跃变:冷却塔塔设备的固有谐振,通常在0~60㎐以内具有2或3

Pint。因此,以变频器控制速度时,出现在谐振点运转的状况。此时,Motor的轴承或连接Motor和FAN的轴会被谐振受损。

⇒执行频率跃变功能时,应把握冷却塔的准确谐振点。通常在安装阶段边对速度进行调解,边把握基准点。

Display

V!

可变阻抗

6/23

slide9

HOIST驱动系统

1. 概要

3. 主要功能

  • 在网球场照明塔修理工程、货物Hoist驱动系统适用变频器,无需精密的控制创出安逸性。
  • -领域: Hoist/lift
  • 机型: 变频器(SV-IS5)
  • 根据响度调节速度
  • 使用变频器的Run output为制动信号
  • 升降信号lever由乘车者直接操作,准许FX和RX信号

4. 其它特殊状况

2. 程序结构

照明塔

  • 下降时因没有Counter weight,需等待还原,从而使用制动阻抗解除还原。
  • 提高乘车感应扩大加/减速时间。但是考虑Hoist结构的简单性,应缩减减速时间。因此,必要进行试运转,根据停止信号和停止位置之间的关系设定时间。停止时使用直流制动功能。
  • 并列连接使用制动器开放信号和变频器信号,会导致信号的delay或根据错误信号卡坠落。因此,应接收变频器的Run输出信号,对相应的变频器添加类似Governor的保护设备为宜。

Rack & pinion

※ 制动机操作结构图

~

Brake

AXA, AXC

Run 信号

M/C

7/23

slide10

制袜系统

1. 概要

3. 主要功能

  • 适用LG变频器为制袜器械的主要动力驱动源。
  • 领域: 制袜器械
  • 机型: 变频器(SV-IG5)

1).变频器

- 正向运转(FX-CM)

- JOG 功能

- 根据Keypad调节速度

- 根据手动转矩升压,提高转矩功能

2. 程序结构

线卷

4. 其它特殊状况

- 以变频器控制电机速度,调节产品的生产速度。

- 可进行JOG运转。因此,在制袜部门线缠结时,以JOG频率进行

运转解开缠结的线。

- 以变频器运转减少噪音。

- 易于连接器械操作部门和变频器,便于操作员进行操作。

制袜部门

动力传送部门

电机

成品

(袜子)

8/23

slide11

纺织工厂湿度调节喷雾系统

1. 概要

3. 主要功能

  • - 对于纤维工厂,室内湿度调节是影响产品质量的重要问题。
  • 在空气通道中间设置room,以喷雾调节湿度,喷雾程度由阀门控制;使用变频器减少控制频率的同时节约能源。
  • 领域: 泵(抽水机)
  • 机型: SV-iH
  • 以基本的操作功能,把原阀门调节系统转换成电机速度调节系统,应注意阀门调节量和调节速度时的输出match。

2. 程序结构

4. 其它特殊事项

  • 输入电流不平衡不是特定application的问题,而是工厂电源供应x系统的问题。此时,添加电抗器就能解决问题。

Factory room

sensor

湿度feedback

另外的控制器

速度指令

9/23

slide12

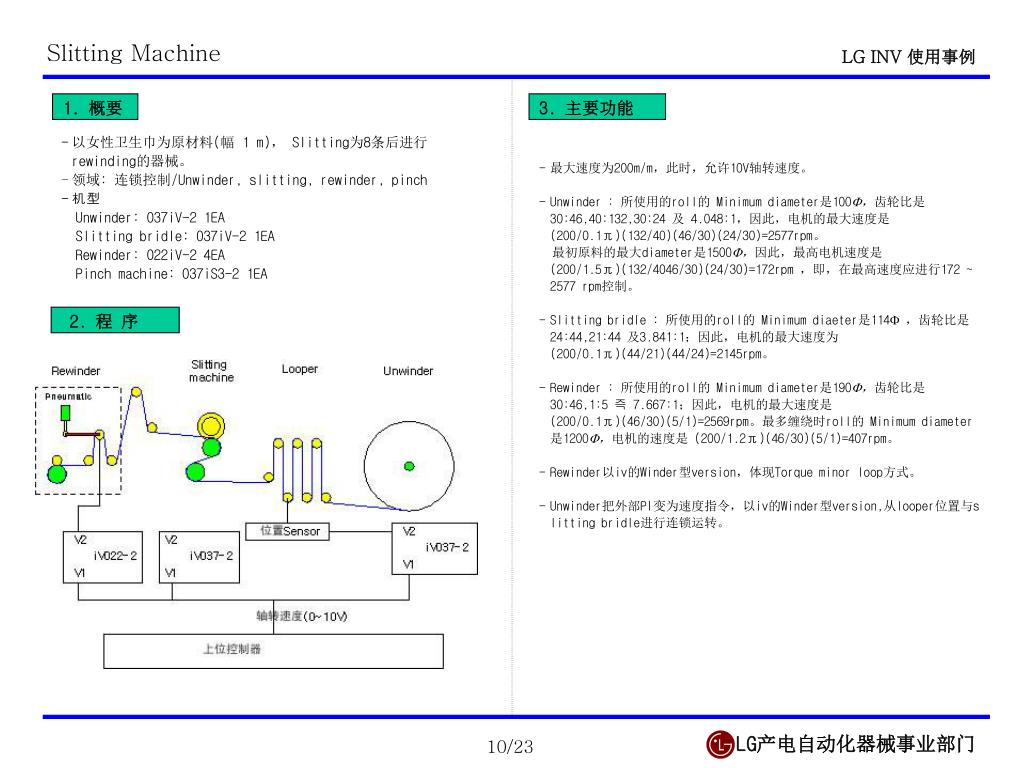

Slitting Machine

1. 概要

3. 主要功能

  • 以女性卫生巾为原材料(幅1 m),Slitting为8条后进行rewinding的器械。
  • 领域: 连锁控制/Unwinder, slitting, rewinder, pinch
  • 机型
  • Unwinder: 037iV-2 1EA
  • Slitting bridle: 037iV-2 1EA
  • Rewinder: 022iV-2 4EA
  • Pinch machine: 037iS3-2 1EA
  • 最大速度为200m/m,此时,允许10V轴转速度。
  • Unwinder : 所使用的roll的Minimum diameter是100,齿轮比是30:46,40:132,30:24 及4.048:1,因此,电机的最大速度是(200/0.1π)(132/40)(46/30)(24/30)=2577rpm。
  • 最初原料的最大diameter是1500,因此,最高电机速度是(200/1.5π)(132/4046/30)(24/30)=172rpm ,即,在最高速度应进行172 ~ 2577 rpm控制。
  • Slitting bridle : 所使用的roll的 Minimum diaeter是114,齿轮比是24:44,21:44 及3.841:1;因此,电机的最大速度为(200/0.1π)(44/21)(44/24)=2145rpm。
  • Rewinder : 所使用的roll的Minimum diameter是190,齿轮比是30:46,1:5 즉 7.667:1;因此,电机的最大速度是(200/0.1π)(46/30)(5/1)=2569rpm。最多缠绕时roll的Minimum diameter 是1200,电机的速度是(200/1.2π)(46/30)(5/1)=407rpm。
  • Rewinder以iv的Winder型version,体现Torque minor loop方式。
  • Unwinder把外部PI变为速度指令,以iv的Winder型version,从looper位置与slitting bridle进行连锁运转。

2. 程 序

10/23

slide13

에너지 절감

  • 설비 유지 보수 용이
  • 운전소음 감소
  • 물탱크 제거에 따른 설치비용 감소

5. 기타

地铁空调系统

1. 概要

3. 主要功能

  • 利用LG变频器净化地铁电梯场的事例
  • 领域: 空调
  • 机型: 变频器(SV-iS5)

1).变频器

- 正向运转(FX-CM)

- 根据响度调节速度(V1)

- PLC通信控制选择功能

- PMU远程控制

- Remote/Local 控制功能

2. 程序结构

4. 其它特殊状况

供气口

排气口

- 利用PLC及PMU通信可进行控制。

- 根据Remote/Local运转,可在站台室控制系统。

- 根据季节调整供/排气量,节约能源。

- 便于进行设备维护。

电车

变频器

抽风机

11/23

slide14

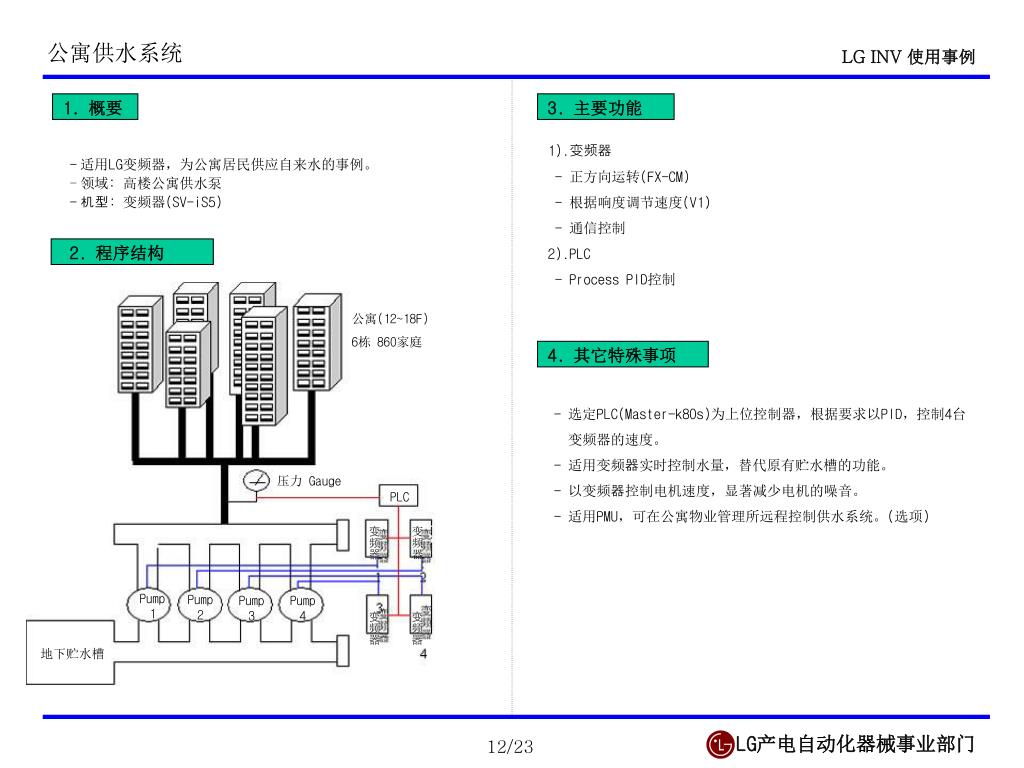

公寓供水系统

1. 概要

3. 主要功能

  • 适用LG变频器,为公寓居民供应自来水的事例。
  • 领域: 高楼公寓供水泵
  • 机型: 变频器(SV-iS5)

1).变频器

- 正方向运转(FX-CM)

- 根据响度调节速度(V1)

- 通信控制

2).PLC

- Process PID控制

2. 程序结构

公寓(12~18F)

6栋 860家庭

4. 其它特殊事项

- 选定PLC(Master-k80s)为上位控制器,根据要求以PID,控制4台

变频器的速度。

- 适用变频器实时控制水量,替代原有贮水槽的功能。

- 以变频器控制电机速度,显著减少电机的噪音。

- 适用PMU,可在公寓物业管理所远程控制供水系统。(选项)

压力Gauge

PLC

变频器

变频器

Pump

1

Pump

2

Pump

3

Pump

4

变频器

变频器

地下贮水槽

12/23

slide15

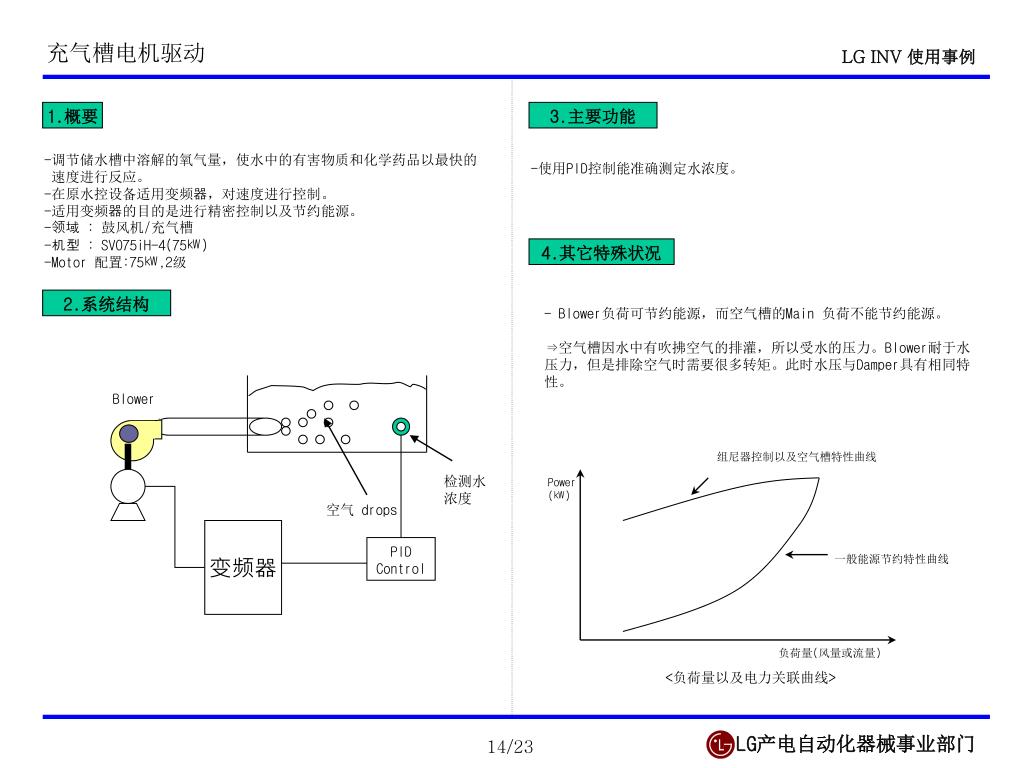

充气槽电机驱动

1.概要

3.主要功能

  • 调节储水槽中溶解的氧气量,使水中的有害物质和化学药品以最快的
  • 速度进行反应。
  • 在原水控设备适用变频器,对速度进行控制。
  • 适用变频器的目的是进行精密控制以及节约能源。
  • 领域 : 鼓风机/充气槽
  • 机型 : SV075iH-4(75㎾)
  • Motor 配置:75㎾,2级

-使用PID控制能准确测定水浓度。

4.其它特殊状况

2.系统结构

- Blower负荷可节约能源,而空气槽的Main 负荷不能节约能源。

⇒空气槽因水中有吹拂空气的排灌,所以受水的压力。Blower耐于水压力,但是排除空气时需要很多转矩。此时水压与Damper具有相同特性。

Blower

组尼器控制以及空气槽特性曲线

检测水

浓度

Power

(㎾)

空气 drops

变频器

PID

Control

一般能源节约特性曲线

负荷量(风量或流量)

<负荷量以及电力关联曲线>

14/23

slide16

压缩机TEST系统

1. 概要

3. 主要功能

  • 适用LG 变频器,测试发货之前压缩机设备的事例。
  • 领域: 螺杆式压缩机
  • 机型: 变频器(SV-IH)

1).变频器

- 正方向运转(FX-CM)

- Keypad 速度指令

- 过负荷Trip功能

- 过热防止功能

2. 程序结构

4. 其它特殊事项

变频器

螺杆式

压缩机

  • 适用变频器能自由调节频率,因此,根据国家常用频率可对产品
  • 进行Test。
  • 变频器提供耗费电力、输出电压、输出电流等Data,所以无需另
  • 外的测定设备。

测试压缩机时连接

断路器

3相输出线

3Φ 交流

15/23

slide17

DCS Control System

4~20mA

INPUT

4~20mA

P

压力传送器

OIL

P

OIL

P

OIL

P

OIL

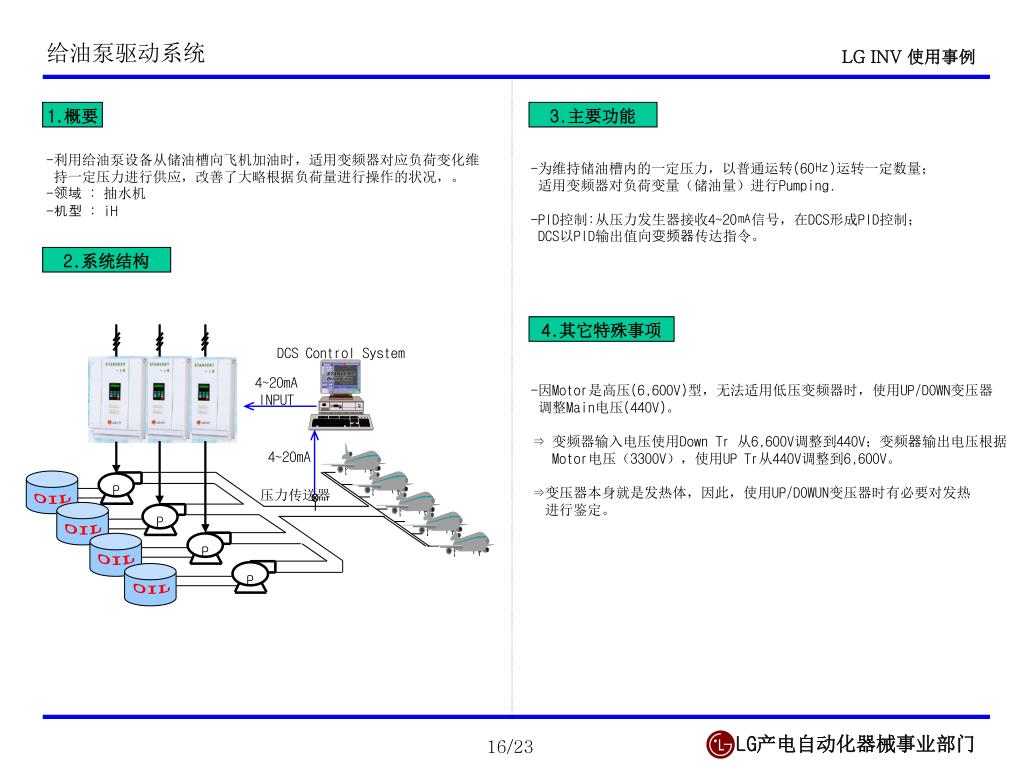

给油泵驱动系统

1.概要

3.主要功能

  • -利用给油泵设备从储油槽向飞机加油时,适用变频器对应负荷变化维
  • 持一定压力进行供应,改善了大略根据负荷量进行操作的状况,。
  • 领域 : 抽水机
  • 机型 : iH

-为维持储油槽内的一定压力,以普通运转(60㎐)运转一定数量;

适用变频器对负荷变量(储油量)进行Pumping.

-PID控制:从压力发生器接收4~20㎃信号,在DCS形成PID控制;

DCS以PID输出值向变频器传达指令。

2.系统结构

4.其它特殊事项

-因Motor是高压(6,600V)型,无法适用低压变频器时,使用UP/DOWN变压器

调整Main电压(440V)。

⇒ 变频器输入电压使用Down Tr 从6,600V调整到440V;变频器输出电压根据

Motor电压(3300V),使用UP Tr从440V调整到6,600V。

⇒变压器本身就是发热体,因此,使用UP/DOWUN变压器时有必要对发热

进行鉴定。

16/23

slide18

Tension Controller

单色

印刷

齿轮连接

双色

印刷

LG Vector 变频器

0~10V

可变阻抗

E

电机

编码器

反馈

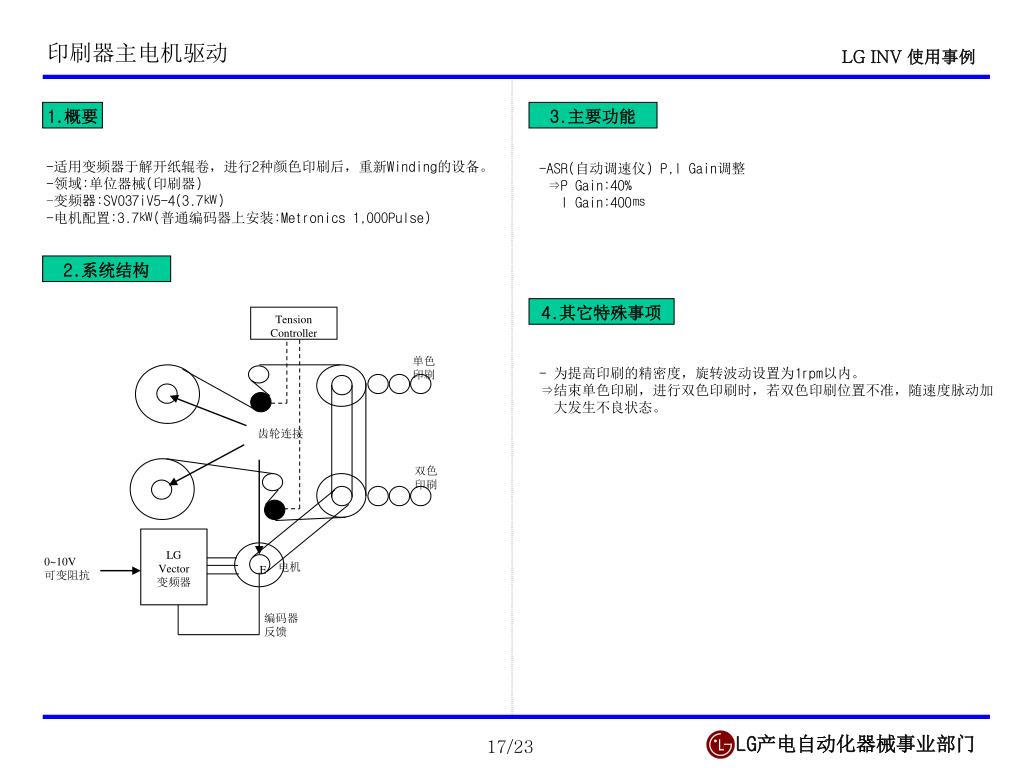

印刷器主电机驱动

1.概要

3.主要功能

  • 适用变频器于解开纸辊卷,进行2种颜色印刷后,重新Winding的设备。
  • -领域:单位器械(印刷器)
  • 变频器:SV037iV5-4(3.7㎾)
  • 电机配置:3.7㎾(普通编码器上安装:Metronics 1,000Pulse)

-ASR(自动调速仪) P,I Gain调整

⇒P Gain:40%

I Gain:400㎳

2.系统结构

4.其它特殊事项

- 为提高印刷的精密度,旋转波动设置为1rpm以内。

⇒结束单色印刷,进行双色印刷时,若双色印刷位置不准,随速度脉动加

大发生不良状态。

17/23

slide19

1Φ 交流

电机

变频器

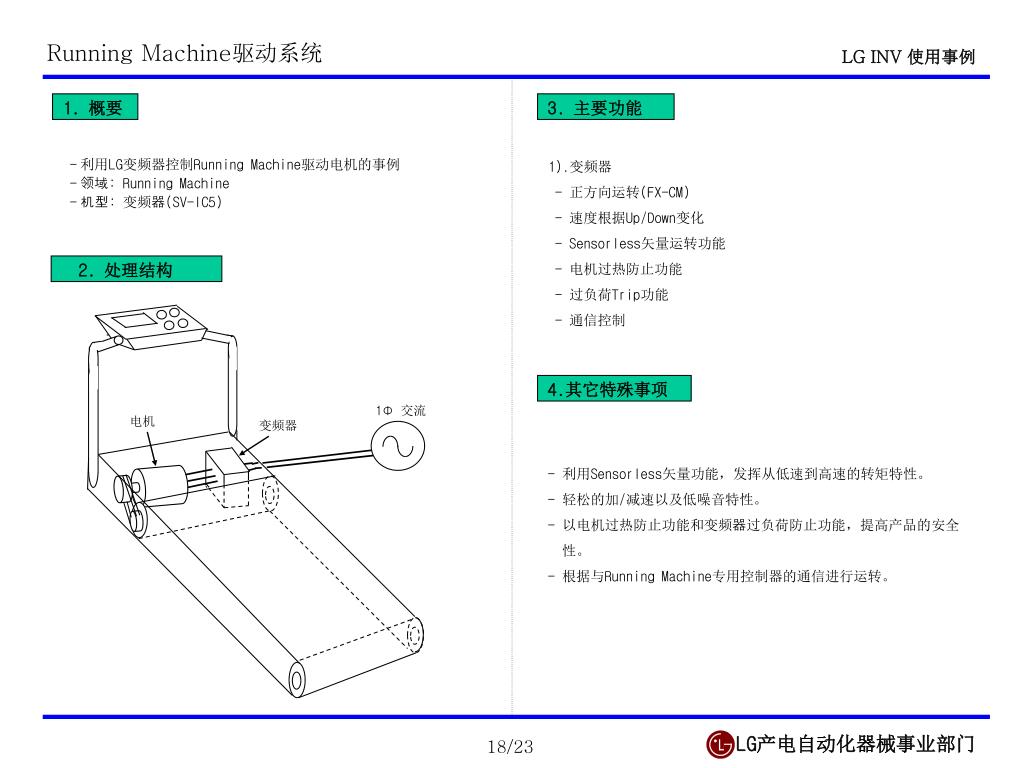

Running Machine驱动系统

1. 概要

3. 主要功能

  • 利用LG变频器控制Running Machine驱动电机的事例
  • 领域: Running Machine
  • 机型:变频器(SV-IC5)

1).变频器

- 正方向运转(FX-CM)

- 速度根据Up/Down变化

- Sensorless矢量运转功能

- 电机过热防止功能

- 过负荷Trip功能

- 通信控制

2. 处理结构

4.其它特殊事项

  • 利用Sensorless矢量功能,发挥从低速到高速的转矩特性。
  • 轻松的加/减速以及低噪音特性。
  • 以电机过热防止功能和变频器过负荷防止功能,提高产品的安全
  • 性。
  • - 根据与Running Machine专用控制器的通信进行运转。

18/23

slide20

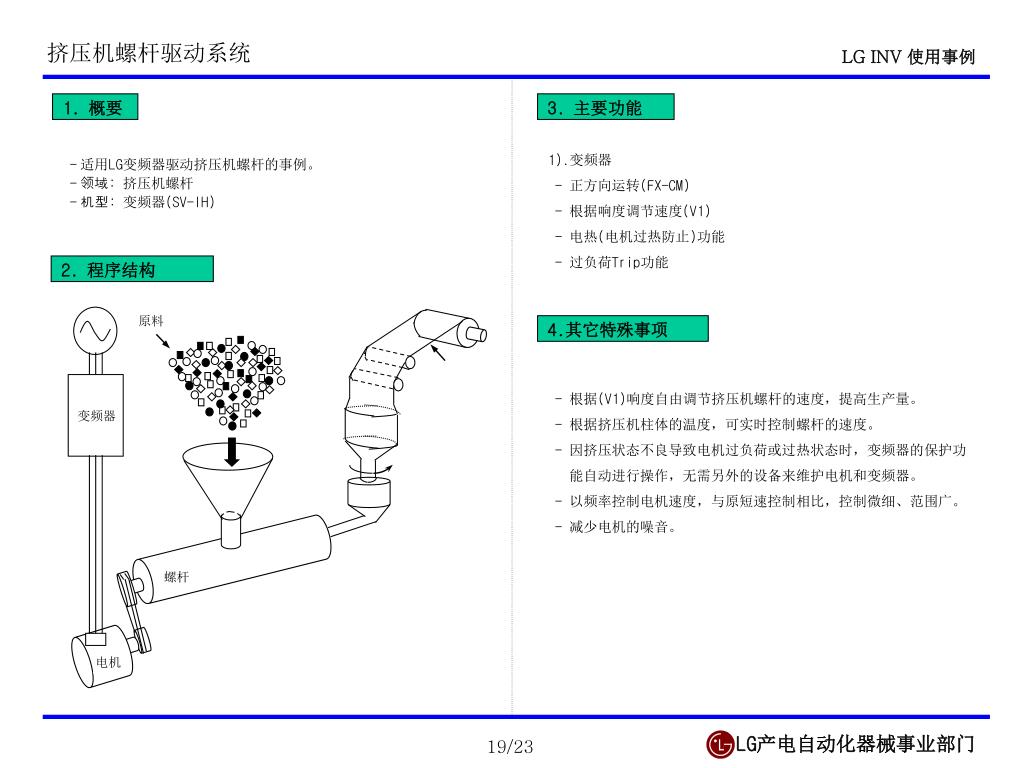

挤压机螺杆驱动系统

1. 概要

3. 主要功能

  • 适用LG变频器驱动挤压机螺杆的事例。
  • 领域: 挤压机螺杆
  • 机型: 变频器(SV-IH)

1).变频器

- 正方向运转(FX-CM)

- 根据响度调节速度(V1)

- 电热(电机过热防止)功能

- 过负荷Trip功能

2. 程序结构

原料

4.其它特殊事项

- 根据(V1)响度自由调节挤压机螺杆的速度,提高生产量。

- 根据挤压机柱体的温度,可实时控制螺杆的速度。

- 因挤压状态不良导致电机过负荷或过热状态时,变频器的保护功

能自动进行操作,无需另外的设备来维护电机和变频器。

- 以频率控制电机速度,与原短速控制相比,控制微细、范围广。

- 减少电机的噪音。

变频器

螺杆

电机

19/23

slide21

3Φ交流

LG

矢量

变频器

Cutting Roll

钢板磁鼓

产品(钢板)

Leveller

Cutter

钢板

钢板线速控制系统

1. 概要

3. 主要功能

  • 在定制规格钢板生产线适用LG矢量变频器的事例。
  • 领域: 单位器械(Roller)
  • 机型: SV-iV
  • 正方向运转(FX-CM)
  • Up/Down 运转功能
  • Jog频率设置运转功能
  • 使用制动阻抗
  • 电机过热防止功能
  • - 过负荷Trip功能

2.系统结构

4. 其它特殊事项

  • Leveller的主要功能是解除剩余应力。
  • 以变频器控制校平机的速度,最终准确调整产品的规格。
  • 为工作人员便于进行操作,仅使用UP-Down运转功能和Jog功能,形成与变频器的Communication。
  • Cutting之后为产品的准确size,利用矢量正确控制速度达到所期目的。
  • 为改善功率、保护回路,输入前端安装了AC电抗器。

20/23

slide22

减速器

拧线机驱动系统

1.概要

3.主要功能

  • -原有的线圈型Motor,启动时不能增加大电流和生产量;
  • -为减少启动电流、增加生产量,使用变频器。
  • -使用负荷: 拧线机
  • -使用变频器:SV132iH-4(132㎾)
  • -使用Motor:110㎾(改造线圈型Motor)

-启动时应考虑的事项:选择普通150%负荷和一分钟内可达到额定速度的加速时

间。

-制动时应考虑的事项:转动惯性较大,所以Free Run停止后进行机器制

动。

2.系统结构

4.其它特殊事项

Drum(24inch*6,16inch*9,12inch*1)

-在线圈型Motor直接适用变频器,解除Motor内部的阻抗进行Wire

Common。

⇒进行Wire Common时要慎重,避免Common部位发热,破坏Wire的状况。

Capstan

Twist部

Drum

-Twist部:对各磁鼓16条解开的线进行Twist。

-Capstan:赋予张力,维持Twist状态的部位。

21/23

slide23

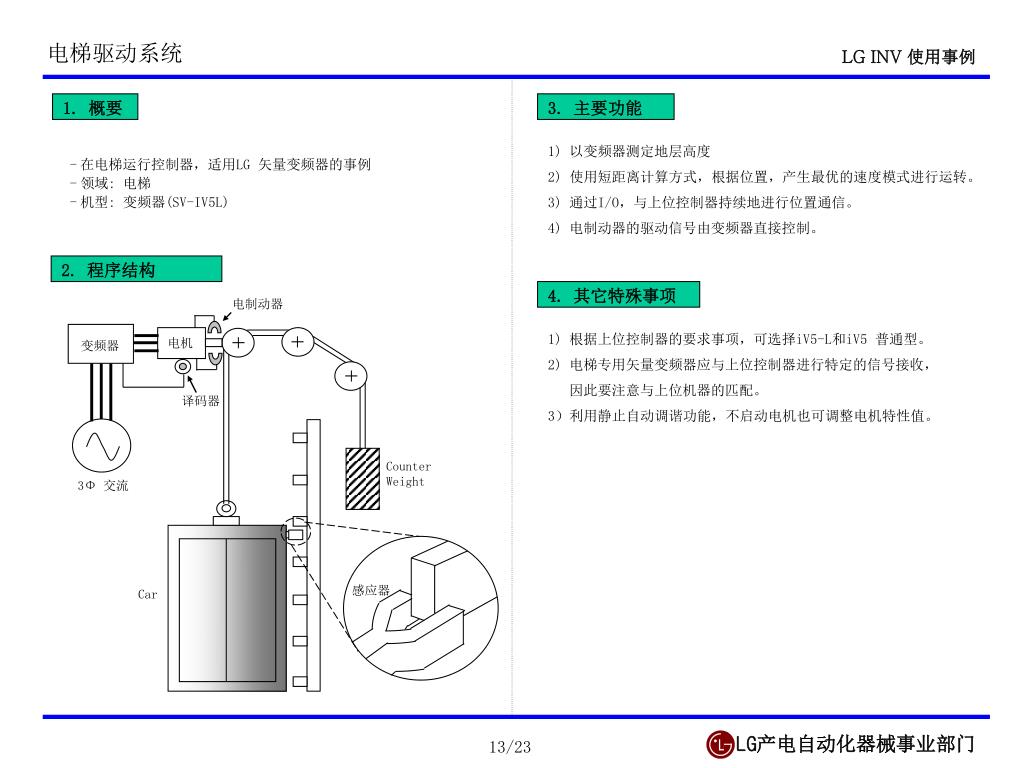

电梯驱动系统

1. 概要

3. 主要功能

  • 在电梯运行控制器,适用LG 矢量变频器的事例
  • 领域: 电梯
  • 机型: 变频器(SV-IV5L)

1) 以变频器测定地层高度

2) 使用短距离计算方式,根据位置,产生最优的速度模式进行运转。

3) 通过I/O,与上位控制器持续地进行位置通信。

4) 电制动器的驱动信号由变频器直接控制。

2. 程序结构

4. 其它特殊事项

电制动器

  • 根据上位控制器的要求事项,可选择iV5-L和iV5 普通型。
  • 电梯专用矢量变频器应与上位控制器进行特定的信号接收,
  • 因此要注意与上位机器的匹配。
  • 3)利用静止自动调谐功能,不启动电机也可调整电机特性值。

电机

变频器

译码器

Counter Weight

3Φ 交流

感应器

Car

13/23
