  1. 概念性產品競賽鏡子管家 933104 資工5A 曾平豪

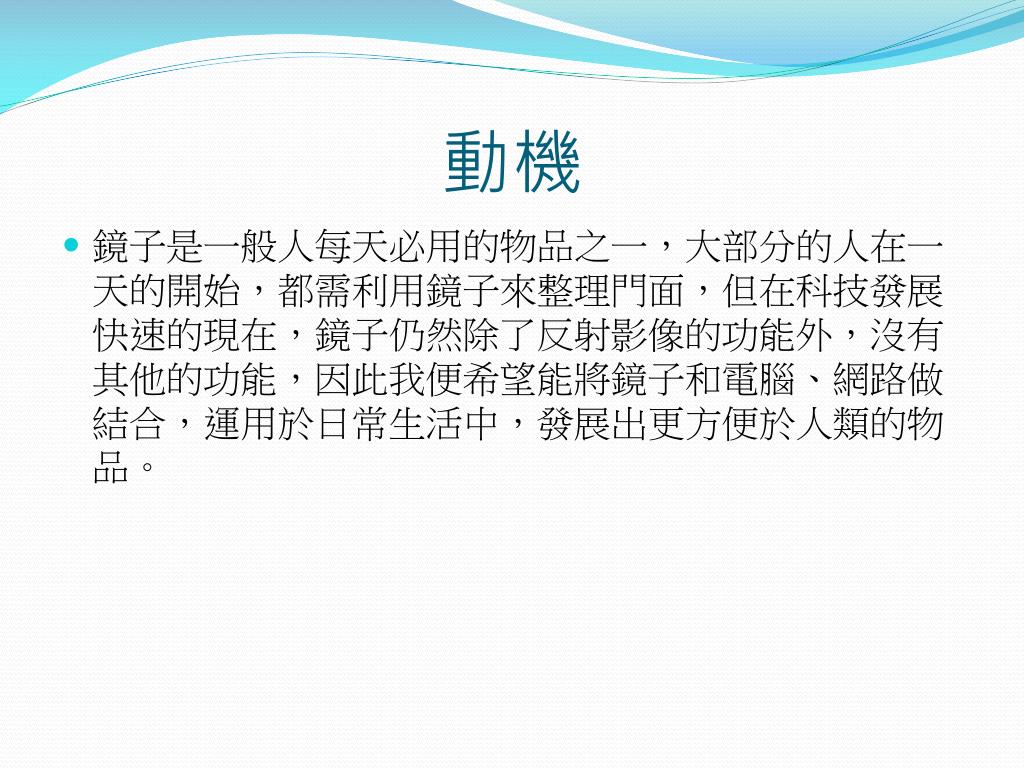

  2. 動機 • 鏡子是一般人每天必用的物品之一，大部分的人在一天的開始，都需利用鏡子來整理門面，但在科技發展快速的現在，鏡子仍然除了反射影像的功能外，沒有其他的功能，因此我便希望能將鏡子和電腦、網路做結合，運用於日常生活中，發展出更方便於人類的物品。

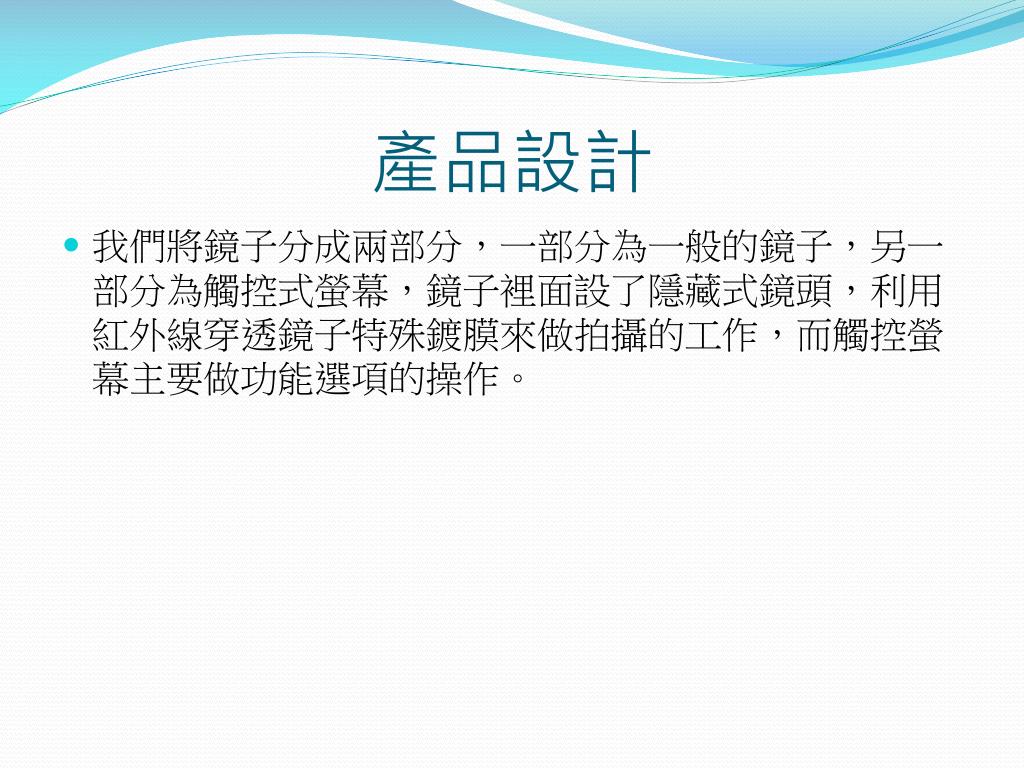

  3. 產品設計 • 我們將鏡子分成兩部分，一部分為一般的鏡子，另一部分為觸控式螢幕，鏡子裡面設了隱藏式鏡頭，利用紅外線穿透鏡子特殊鍍膜來做拍攝的工作，而觸控螢幕主要做功能選項的操作。

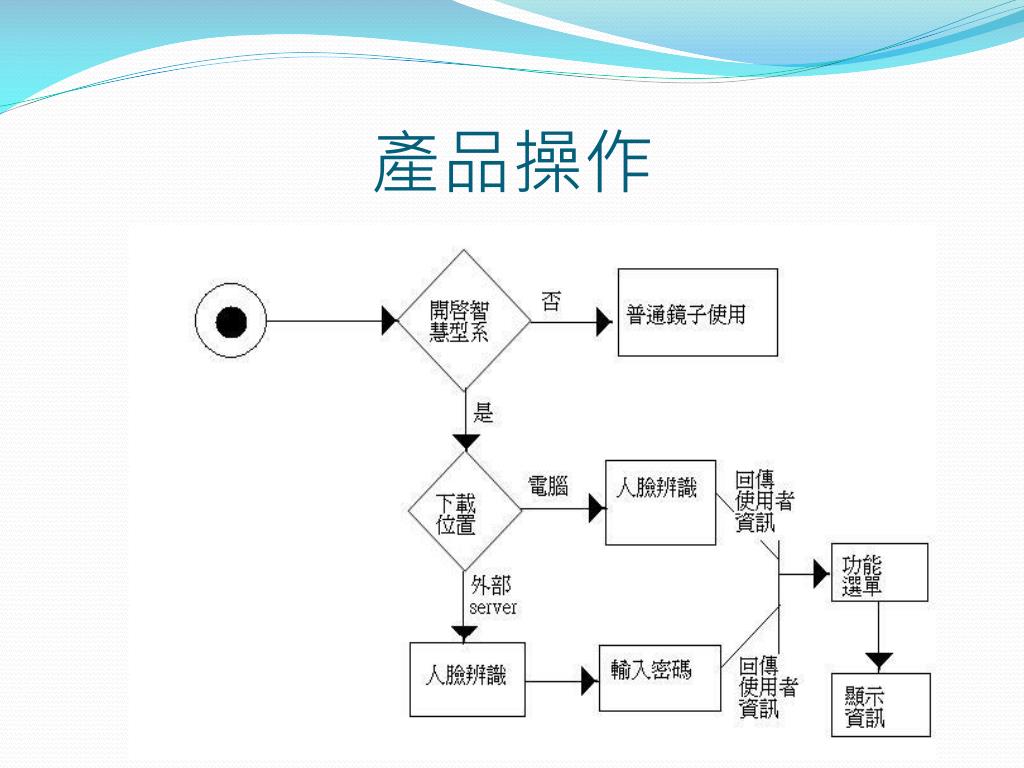

  4. 產品操作

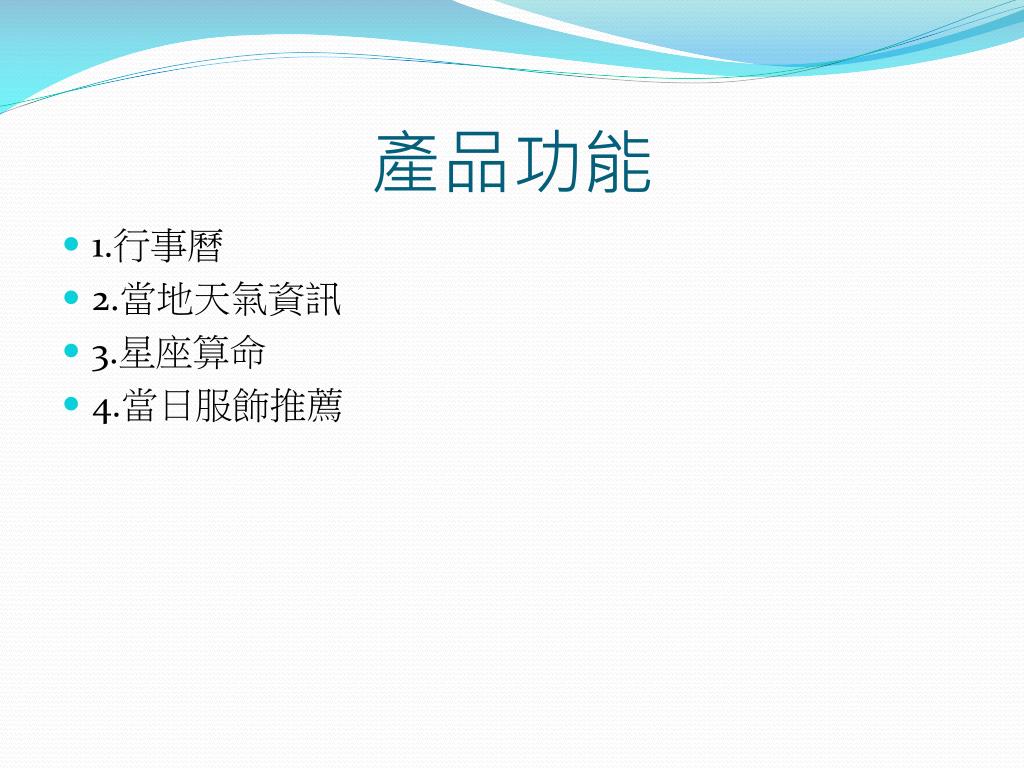

  5. 產品功能 • 1.行事曆 • 2.當地天氣資訊 • 3.星座算命 • 4.當日服飾推薦

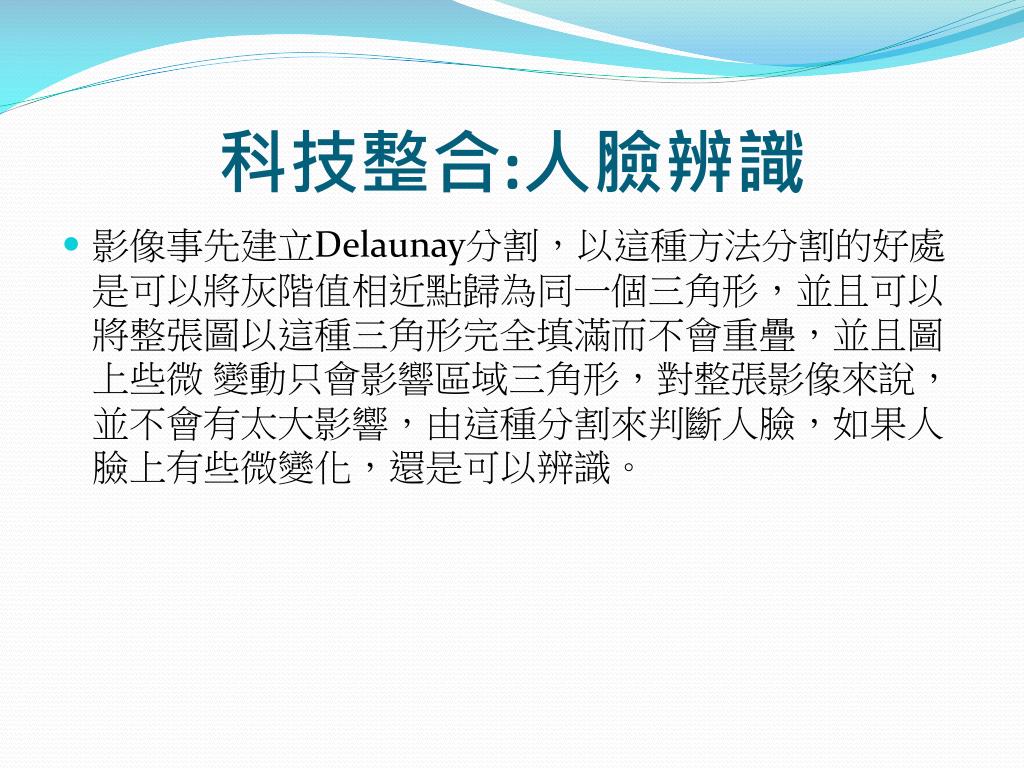

  6. 科技整合:人臉辨識 • 影像事先建立Delaunay分割，以這種方法分割的好處是可以將灰階值相近點歸為同一個三角形，並且可以將整張圖以這種三角形完全填滿而不會重疊，並且圖上些微 變動只會影響區域三角形，對整張影像來說，並不會有太大影響，由這種分割來判斷人臉，如果人臉上有些微變化，還是可以辨識。

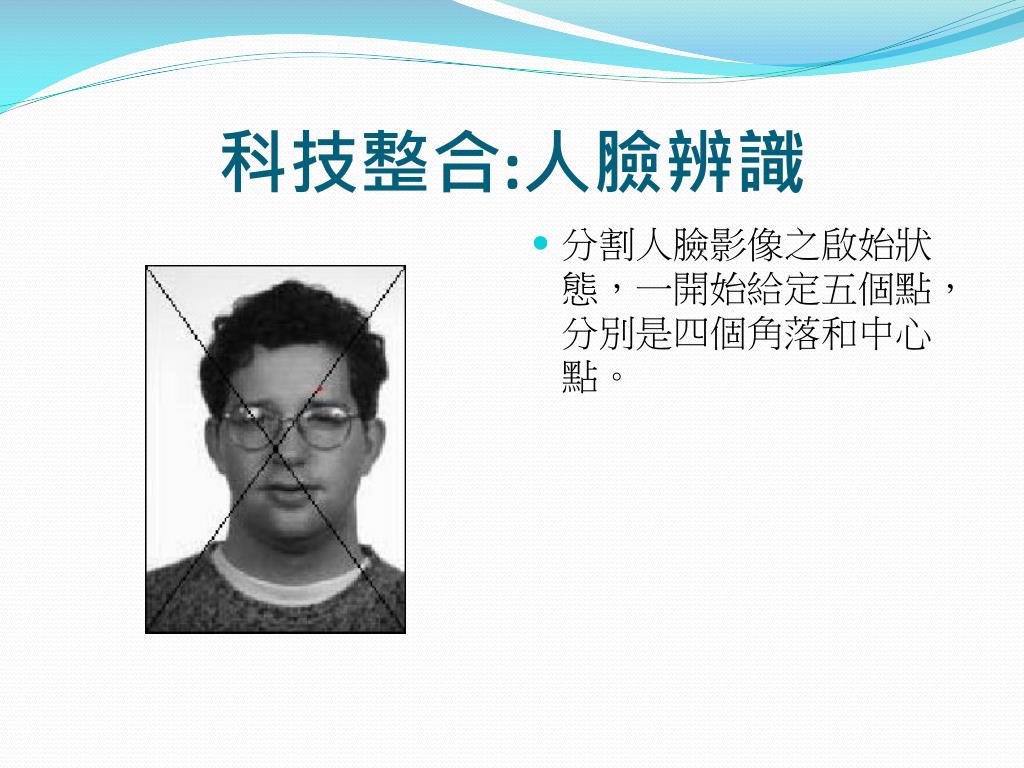

  7. 科技整合:人臉辨識 • 分割人臉影像之啟始狀態，一開始給定五個點，分別是四個角落和中心點。

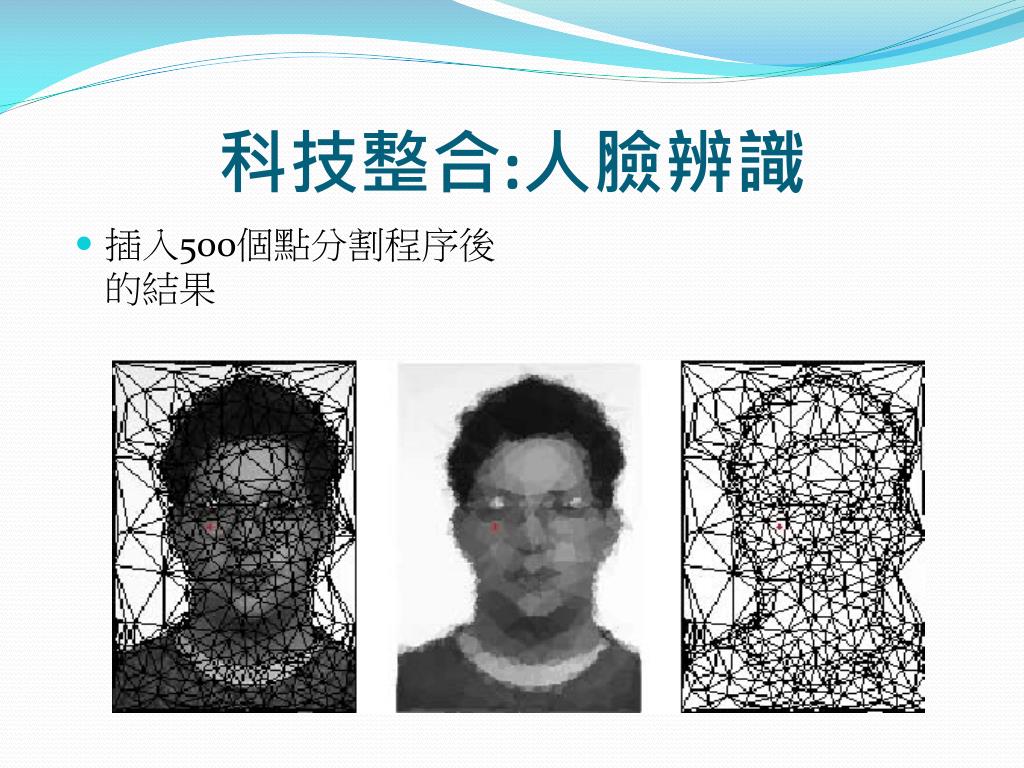

  8. 科技整合:人臉辨識 • 插入500個點分割程序後的結果

  9. 科技整合:WIFI • Wi-Fi 的設置至少需要一個Access Point（ap）和一個或一個以上的client（hi）。 • AP每100ms將SSID（Service Set Identifier）經由beacons（信號台）封包廣播一次，beacons封包的傳輸速率是1 Mbit/s • 因為Wi-Fi規定的最低傳輸速率是1 Mbit/s ，所以確保所有的Wi-Fi client端都能收到這個SSID廣播封包，client 可以藉此決定是否要和這一個SSID的AP連線。 • 使用者可以設定要連線到哪一個SSID。Wi-Fi系統總是對用戶端開放其連接標準，並支援漫遊

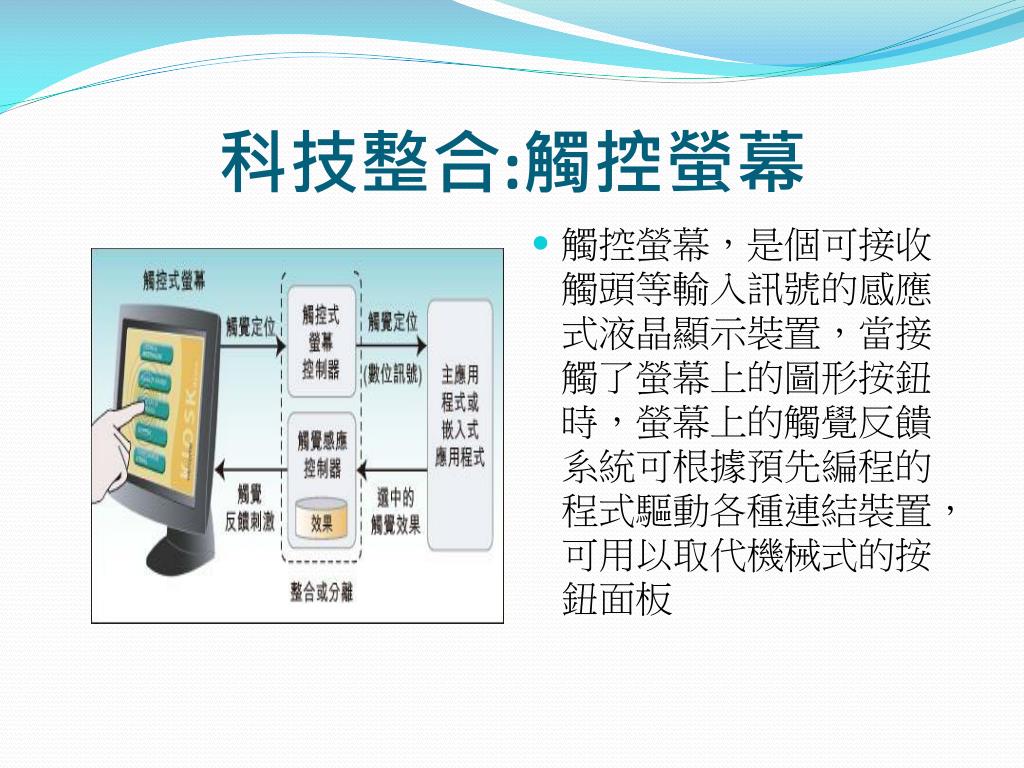

  10. 科技整合:觸控螢幕 • 觸控螢幕，是個可接收觸頭等輸入訊號的感應式液晶顯示裝置，當接觸了螢幕上的圖形按鈕時，螢幕上的觸覺反饋系統可根據預先編程的程式驅動各種連結裝置，可用以取代機械式的按鈕面板

  11. 科技整合:觸控螢幕

  12. 科技整合:觸控螢幕 • 電阻式觸控面板由ITO Film和ITO Glass所組成，中間由DOT所隔開，在ITO Film和ITO Glass之間通入5V的電壓，藉由手指或觸控筆去觸碰ITO Film形成凹陷然後下層的ITO Glass接觸而產生電壓的變化，再經由A/D控制器轉為數位訊號讓電腦做運算處理取得(X,Y)軸位置，進而達到定位的目地。 • 電阻式依照性能和普遍性來說主要又可區分為四線式和五線式，四線電阻式線路XY軸分別分布在ITO Film和ITO Glass，當ITO Film被嚴重刮傷時將會形成斷路，而造成觸控面板無法動作。 • 五線式算是四線式觸控面板的改良型，整個電場均勻的建立在ITO Glass，上層ITO Film純粹為一導體，所以當ITO Film遭到刮傷時只有該處無法使用其他部分依然可以動作，但是假使傷及下層ITO Glass依然會造成Touch Panel的故障

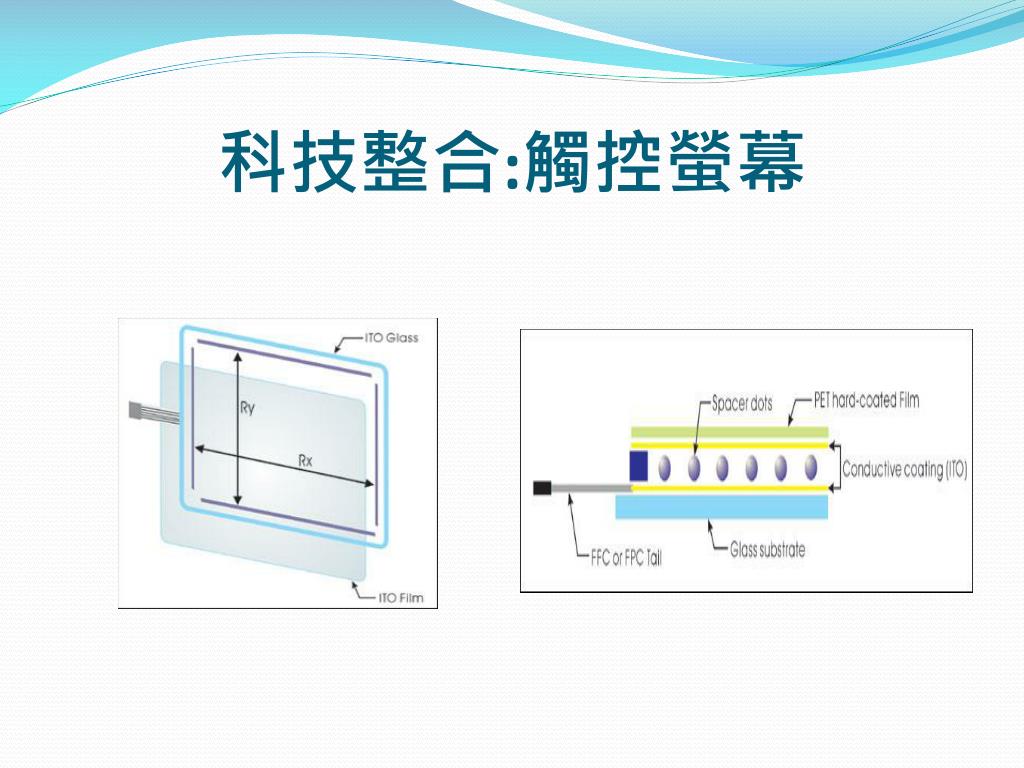

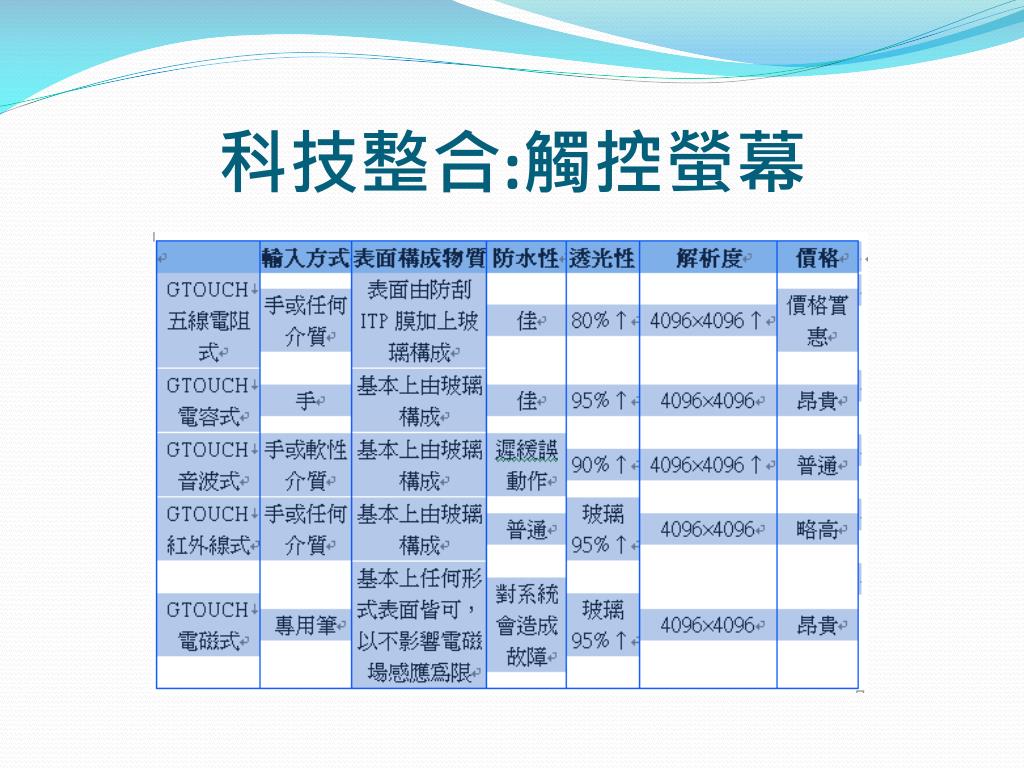

  13. 科技整合:觸控螢幕

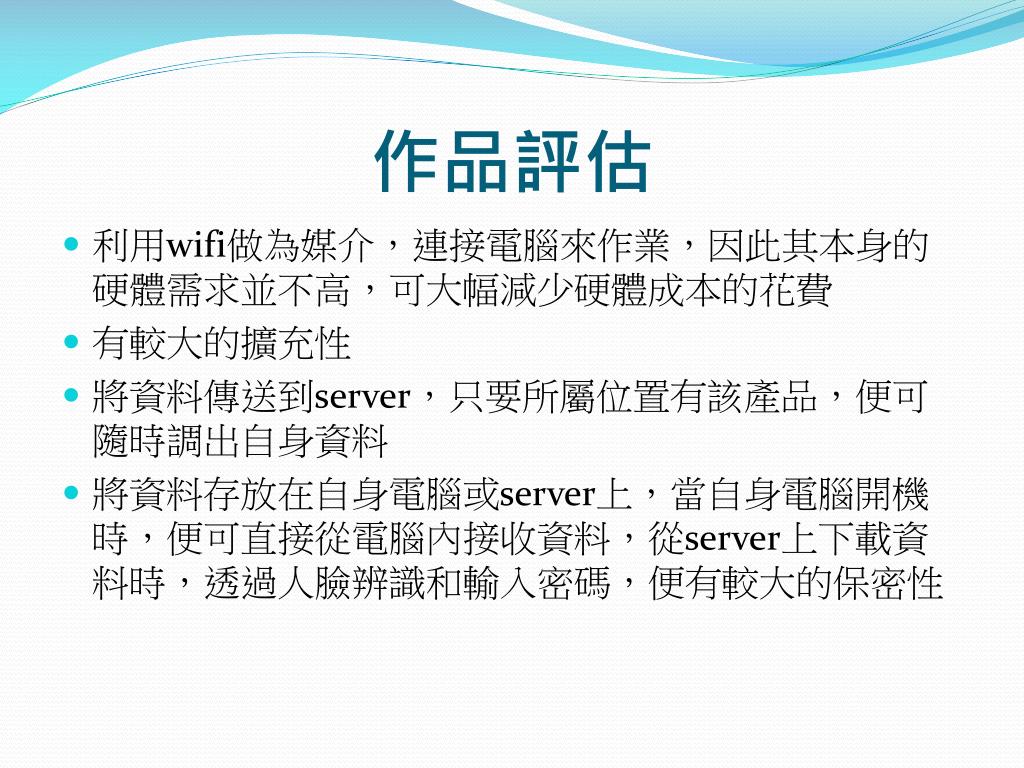

  14. 作品評估 • 利用wifi做為媒介，連接電腦來作業，因此其本身的硬體需求並不高，可大幅減少硬體成本的花費 • 有較大的擴充性 • 將資料傳送到server，只要所屬位置有該產品，便可隨時調出自身資料 • 將資料存放在自身電腦或server上，當自身電腦開機時，便可直接從電腦內接收資料，從server上下載資料時，透過人臉辨識和輸入密碼，便有較大的保密性

  15. Q and A
