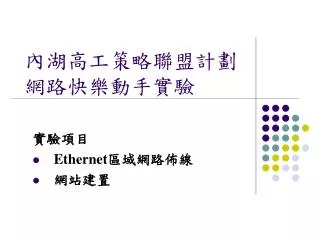

內湖高工策略聯盟計劃 網路快樂動手實驗

1. 內湖高工策略聯盟計劃網路快樂動手實驗 實驗項目 Ethernet區域網路佈線 網站建置

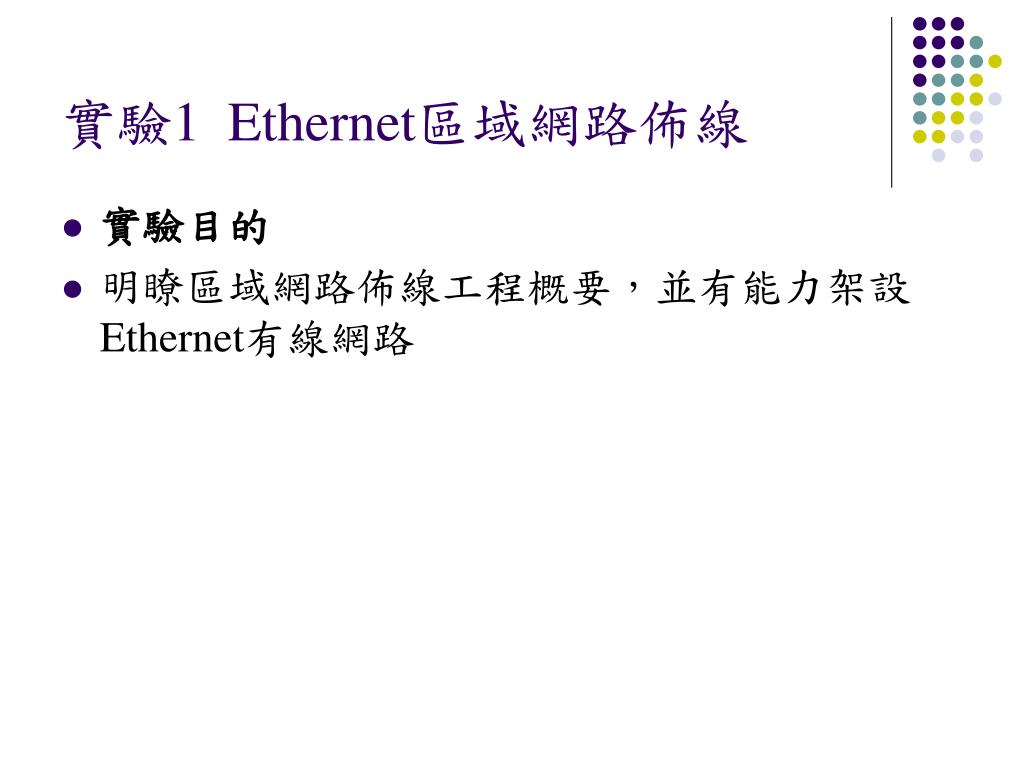

2. 實驗1 Ethernet區域網路佈線 • 實驗目的 • 明瞭區域網路佈線工程概要，並有能力架設Ethernet有線網路

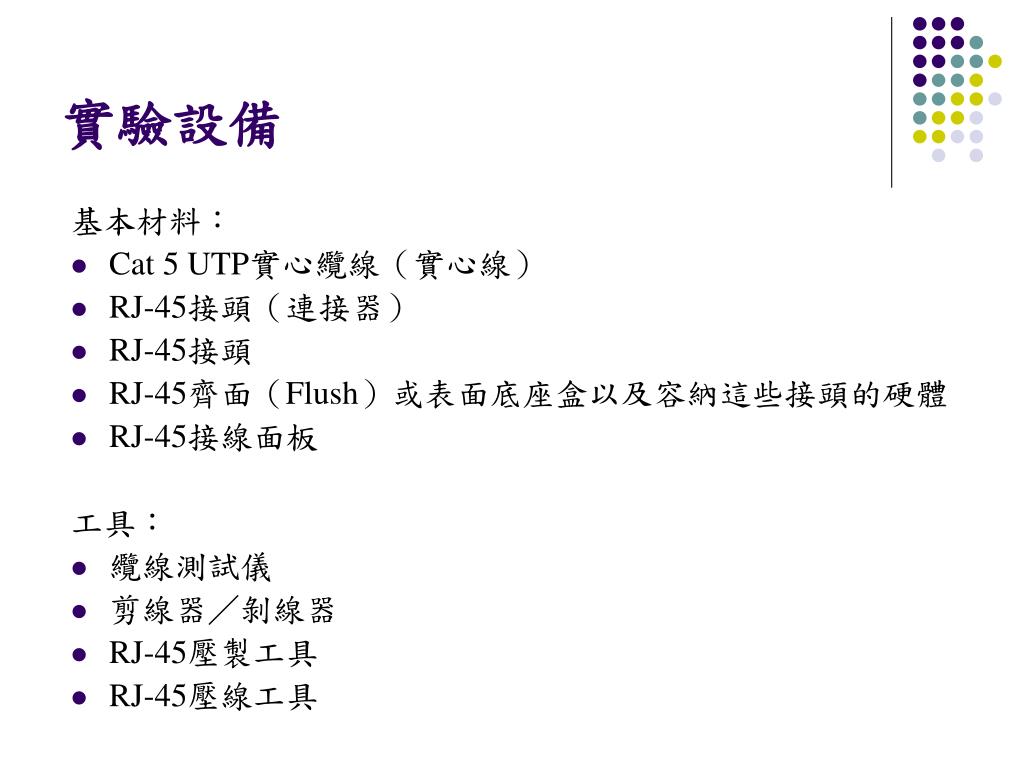

3. 實驗設備 基本材料： • Cat 5 UTP實心纜線（實心線） • RJ-45接頭（連接器） • RJ-45接頭 • RJ-45齊面（Flush）或表面底座盒以及容納這些接頭的硬體 • RJ-45接線面板 工具： • 纜線測試儀 • 剪線器／剝線器 • RJ-45壓製工具 • RJ-45壓線工具

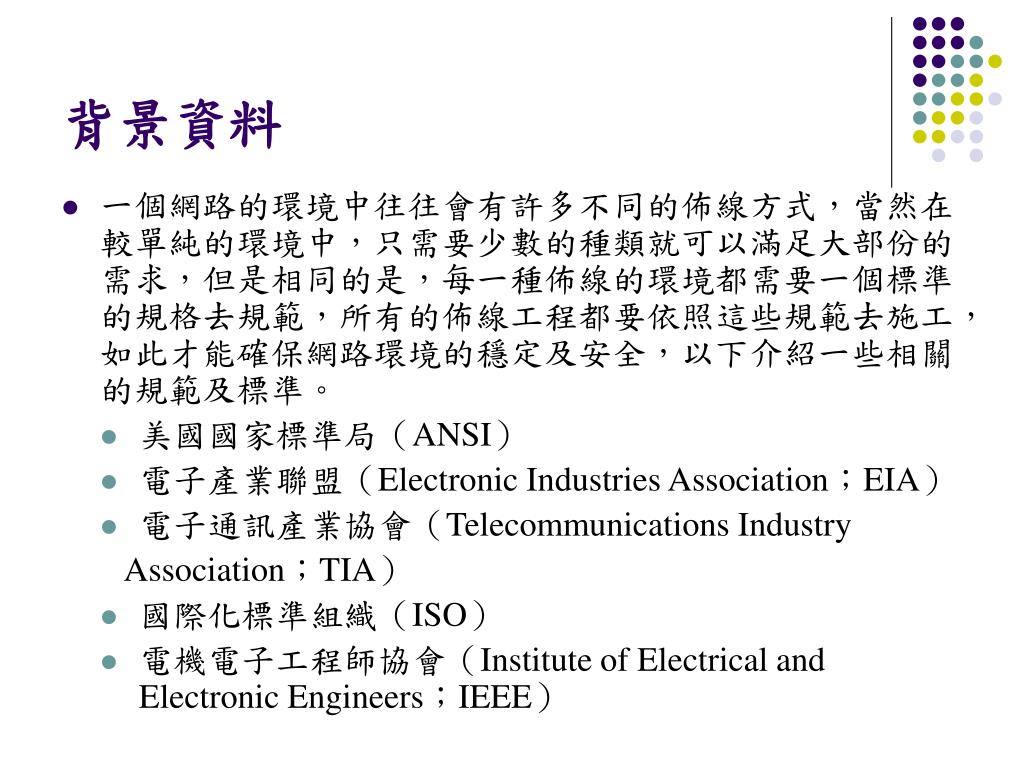

4. 背景資料 • 一個網路的環境中往往會有許多不同的佈線方式，當然在較單純的環境中，只需要少數的種類就可以滿足大部份的需求，但是相同的是，每一種佈線的環境都需要一個標準的規格去規範，所有的佈線工程都要依照這些規範去施工，如此才能確保網路環境的穩定及安全，以下介紹一些相關的規範及標準。 • 美國國家標準局（ANSI） • 電子產業聯盟（Electronic Industries Association；EIA） • 電子通訊產業協會（Telecommunications Industry Association；TIA） • 國際化標準組織（ISO） • 電機電子工程師協會（Institute of Electrical and Electronic Engineers；IEEE）

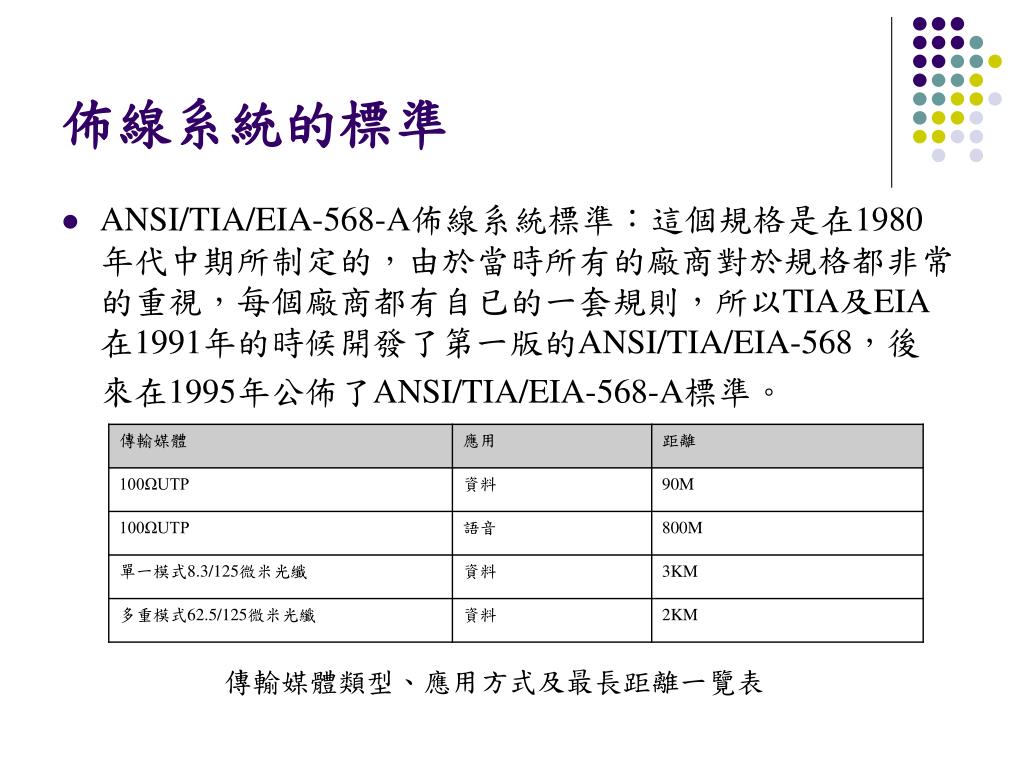

5. 佈線系統的標準 • ANSI/TIA/EIA-568-A佈線系統標準：這個規格是在1980年代中期所制定的，由於當時所有的廠商對於規格都非常的重視，每個廠商都有自已的一套規則，所以TIA及EIA在1991年的時候開發了第一版的ANSI/TIA/EIA-568，後來在1995年公佈了ANSI/TIA/EIA-568-A標準。 傳輸媒體類型、應用方式及最長距離一覽表

6. 基本的LAN設備 • 網路卡 • 集線器 • 交換器

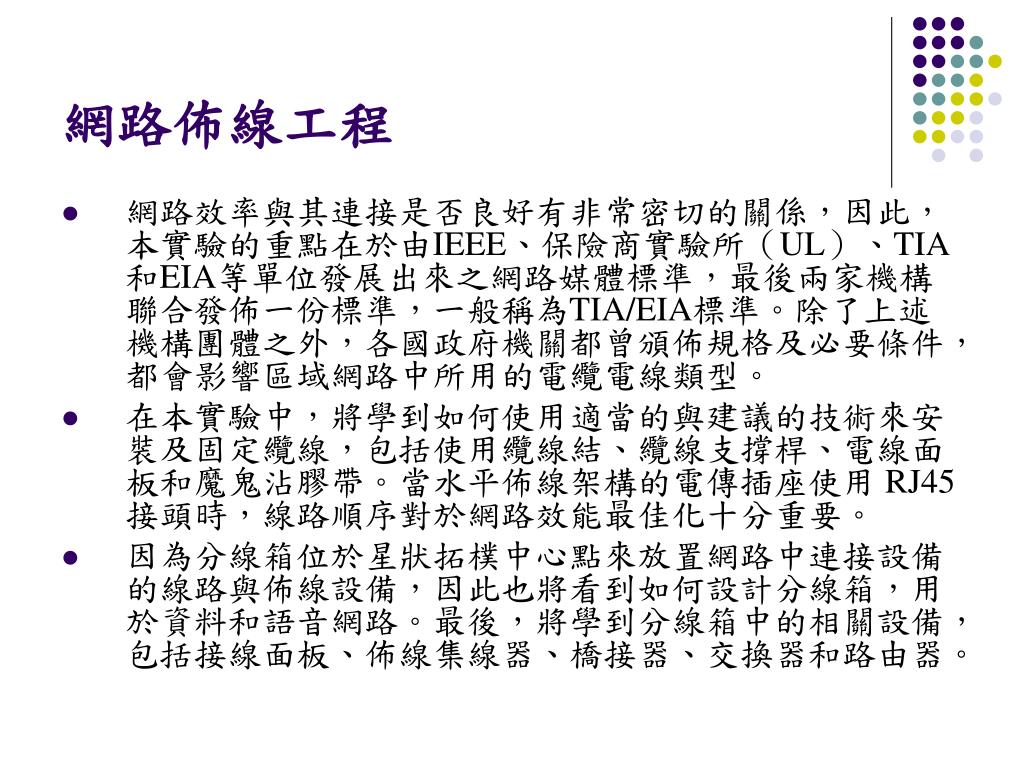

7. 網路佈線工程 • 網路效率與其連接是否良好有非常密切的關係，因此，本實驗的重點在於由IEEE、保險商實驗所（UL）、TIA和EIA等單位發展出來之網路媒體標準，最後兩家機構聯合發佈一份標準，一般稱為TIA/EIA標準。除了上述機構團體之外，各國政府機關都曾頒佈規格及必要條件，都會影響區域網路中所用的電纜電線類型。 • 在本實驗中，將學到如何使用適當的與建議的技術來安裝及固定纜線，包括使用纜線結、纜線支撐桿、電線面板和魔鬼沾膠帶。當水平佈線架構的電傳插座使用 RJ45 接頭時，線路順序對於網路效能最佳化十分重要。 • 因為分線箱位於星狀拓樸中心點來放置網路中連接設備的線路與佈線設備，因此也將看到如何設計分線箱，用於資料和語音網路。最後，將學到分線箱中的相關設備，包括接線面板、佈線集線器、橋接器、交換器和路由器。

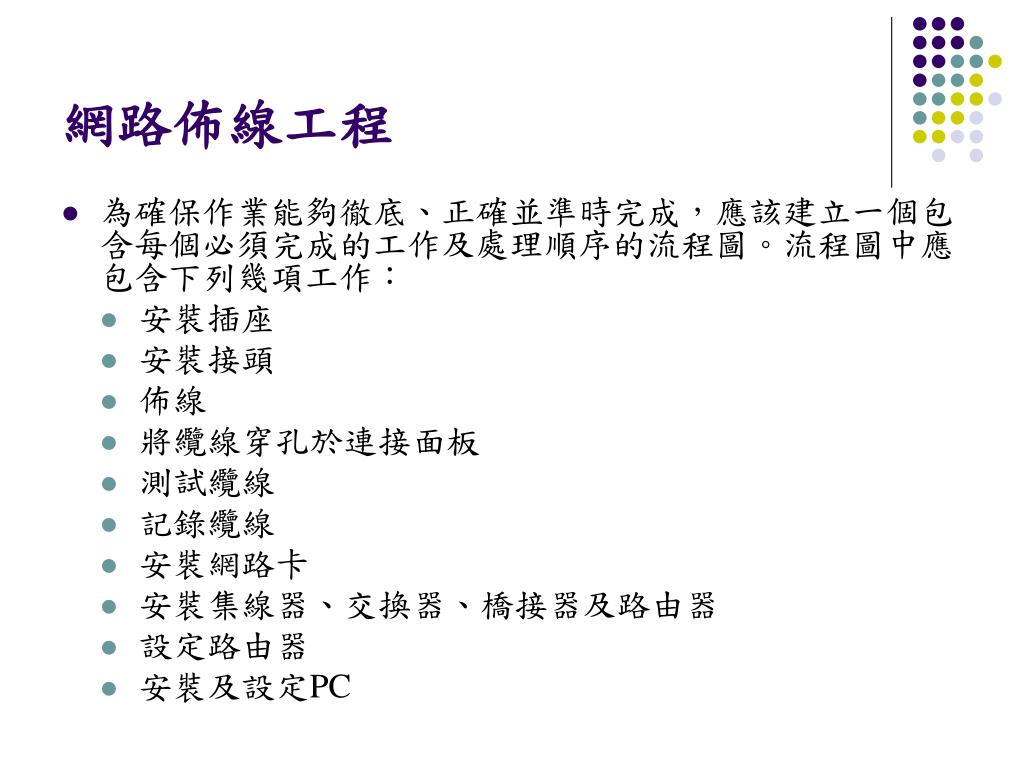

8. 網路佈線工程 • 為確保作業能夠徹底、正確並準時完成，應該建立一個包含每個必須完成的工作及處理順序的流程圖。流程圖中應包含下列幾項工作： • 安裝插座 • 安裝接頭 • 佈線 • 將纜線穿孔於連接面板 • 測試纜線 • 記錄纜線 • 安裝網路卡 • 安裝集線器、交換器、橋接器及路由器 • 設定路由器 • 安裝及設定PC

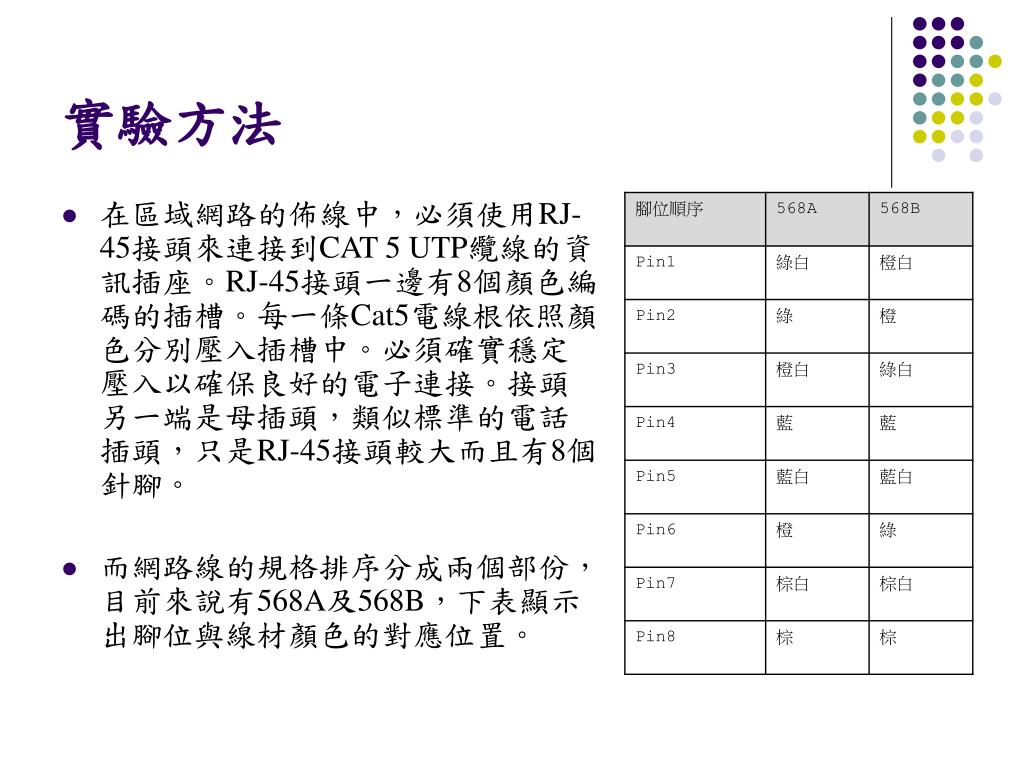

9. 實驗方法 • 在區域網路的佈線中，必須使用RJ-45接頭來連接到CAT 5 UTP纜線的資訊插座。RJ-45接頭一邊有8個顏色編碼的插槽。每一條Cat5電線根依照顏色分別壓入插槽中。必須確實穩定壓入以確保良好的電子連接。接頭另一端是母插頭，類似標準的電話插頭，只是RJ-45接頭較大而且有8個針腳。 • 而網路線的規格排序分成兩個部份，目前來說有568A及568B，下表顯示出腳位與線材顏色的對應位置。

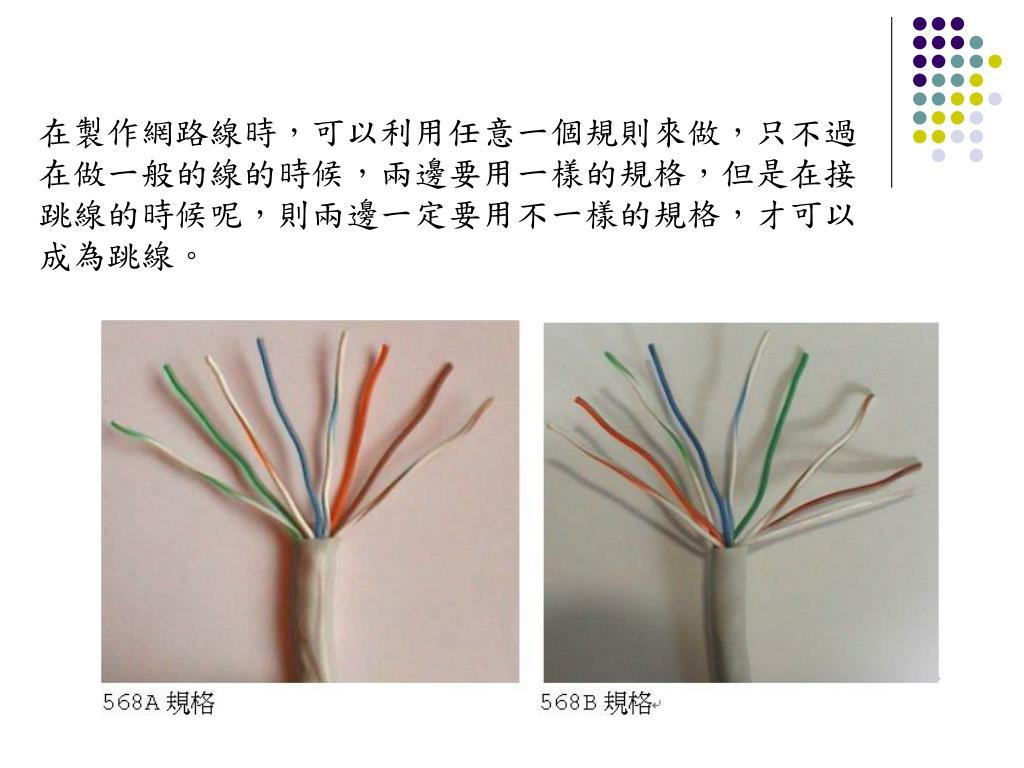

10. 在製作網路線時，可以利用任意一個規則來做，只不過在做一般的線的時候，兩邊要用一樣的規格，但是在接跳線的時候呢，則兩邊一定要用不一樣的規格，才可以成為跳線。在製作網路線時，可以利用任意一個規則來做，只不過在做一般的線的時候，兩邊要用一樣的規格，但是在接跳線的時候呢，則兩邊一定要用不一樣的規格，才可以成為跳線。

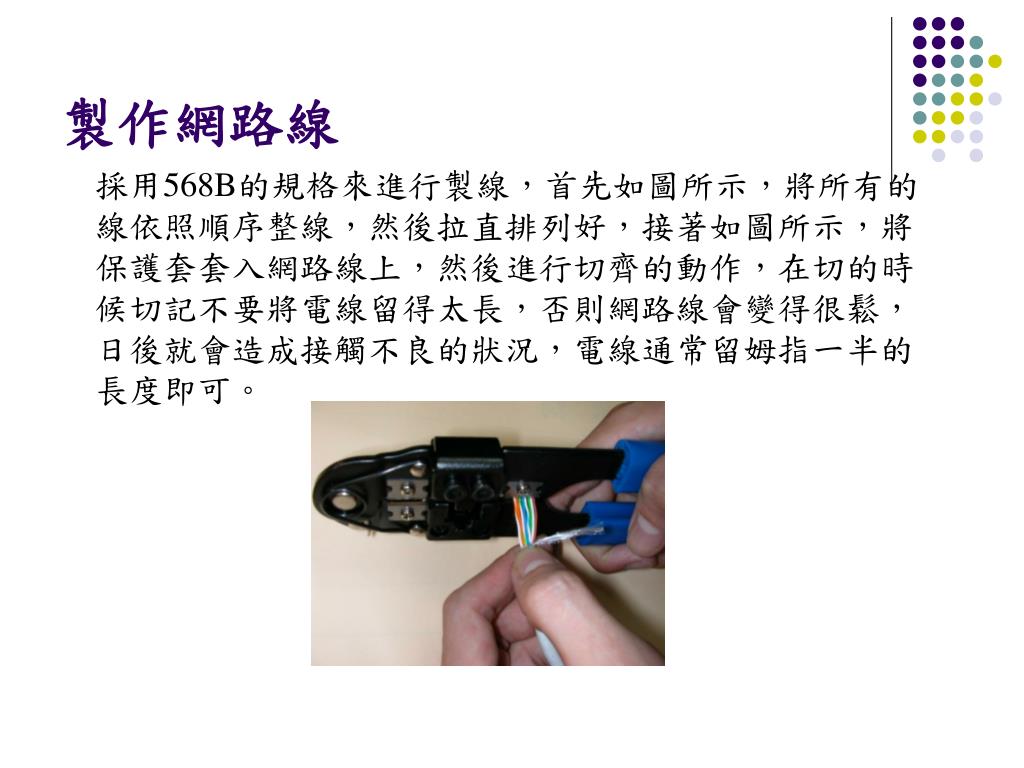

11. 製作網路線 採用568B的規格來進行製線，首先如圖所示，將所有的線依照順序整線，然後拉直排列好，接著如圖所示，將保護套套入網路線上，然後進行切齊的動作，在切的時候切記不要將電線留得太長，否則網路線會變得很鬆，日後就會造成接觸不良的狀況，電線通常留姆指一半的長度即可。

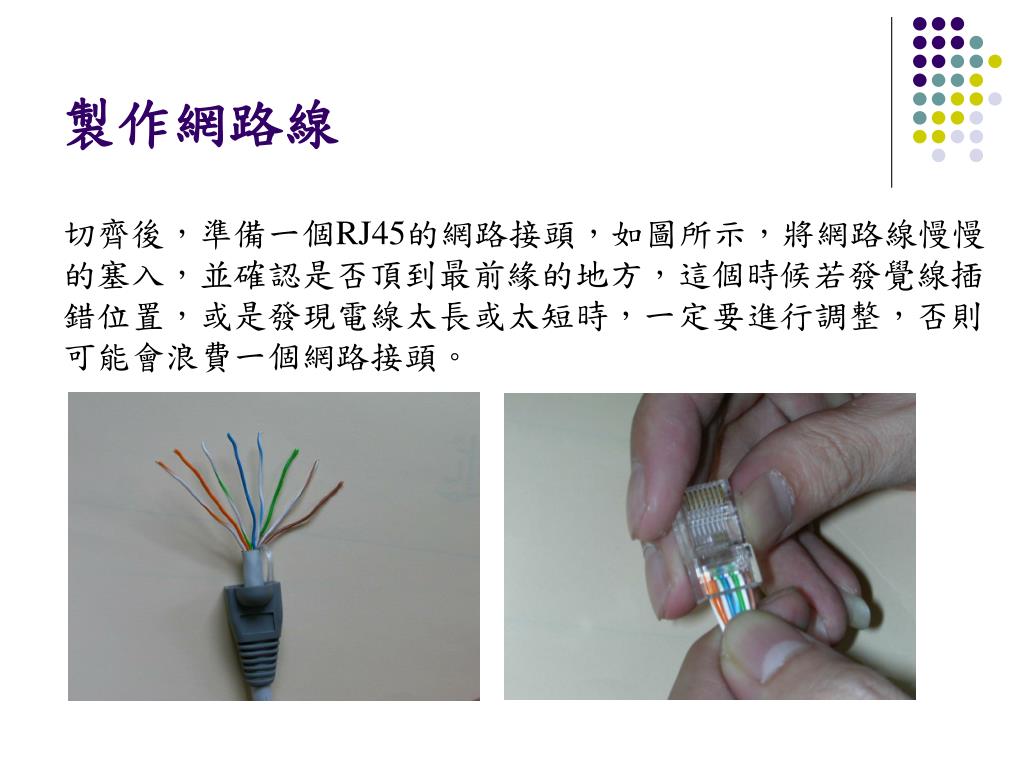

12. 製作網路線 切齊後，準備一個RJ45的網路接頭，如圖所示，將網路線慢慢的塞入，並確認是否頂到最前緣的地方，這個時候若發覺線插錯位置，或是發現電線太長或太短時，一定要進行調整，否則可能會浪費一個網路接頭。

13. 製作網路線 製作完一頭之後，用同樣的方法製作另一頭，這個時候可以決定是不是做成跳線，在這個例子中，只要把另一頭做成568B的規格即可。完成的網路線如圖所示。

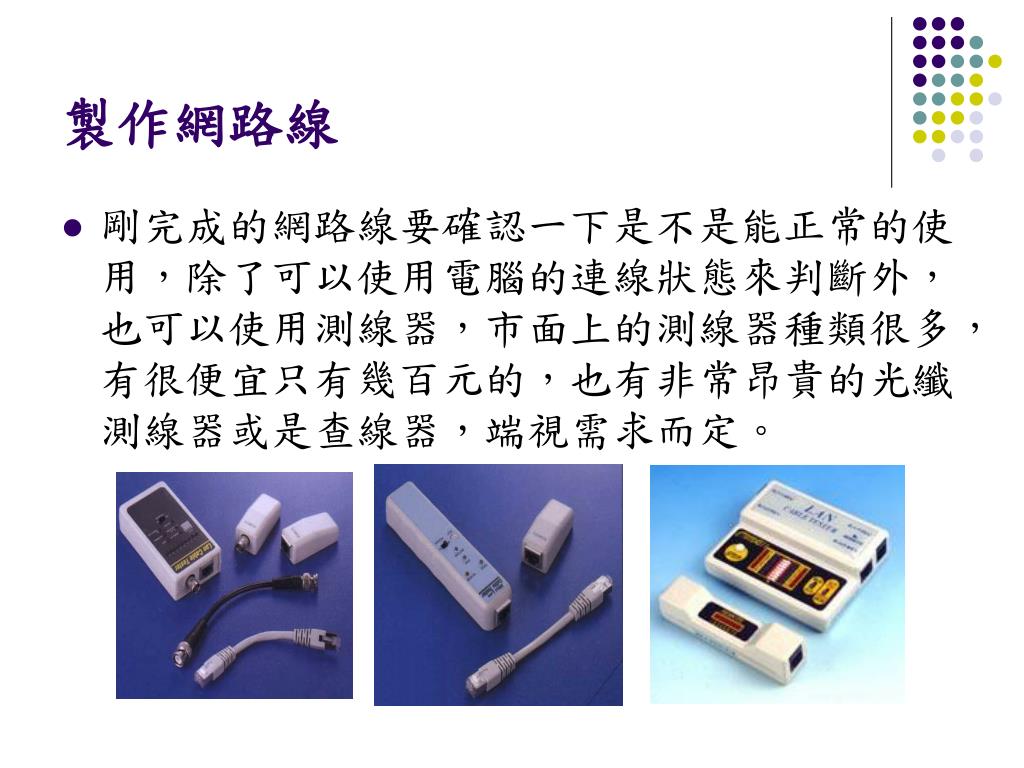

14. 製作網路線 • 剛完成的網路線要確認一下是不是能正常的使用，除了可以使用電腦的連線狀態來判斷外，也可以使用測線器，市面上的測線器種類很多，有很便宜只有幾百元的，也有非常昂貴的光纖測線器或是查線器，端視需求而定。

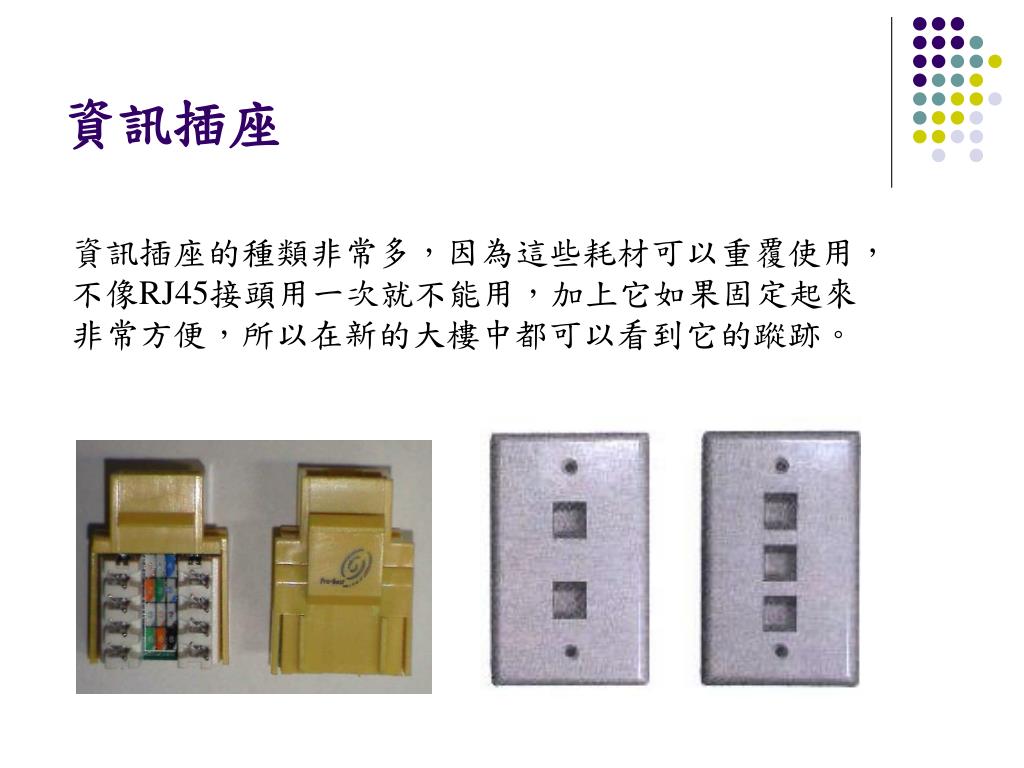

15. 資訊插座 資訊插座的種類非常多，因為這些耗材可以重覆使用，不像RJ45接頭用一次就不能用，加上它如果固定起來非常方便，所以在新的大樓中都可以看到它的蹤跡。

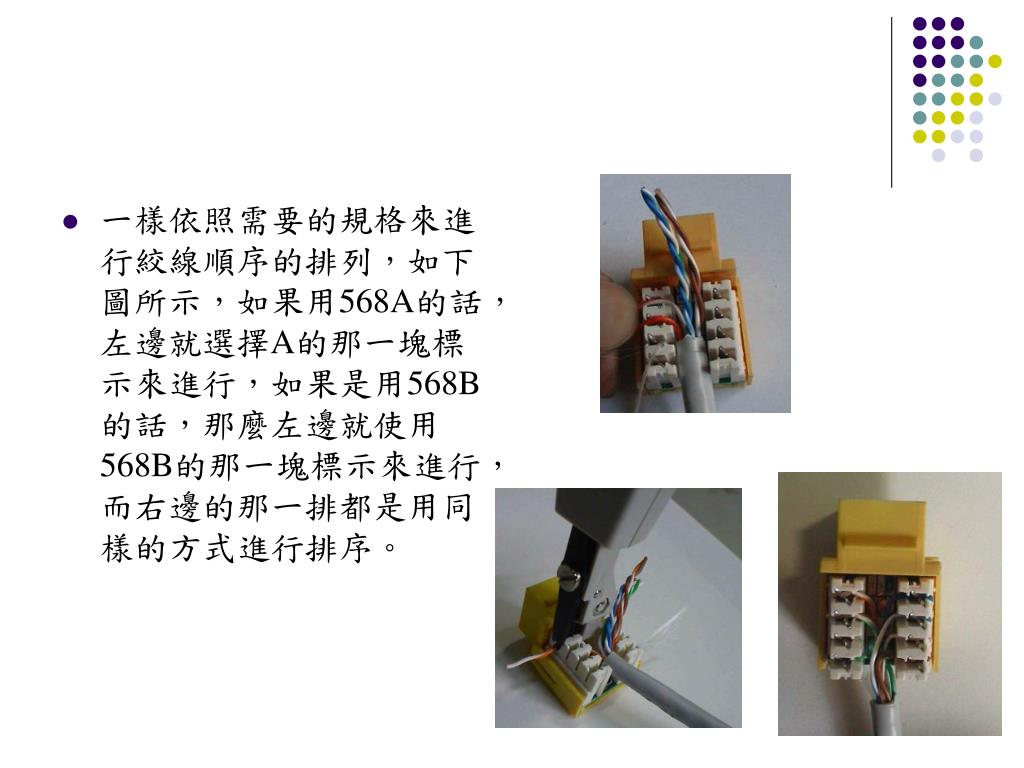

16. 一樣依照需要的規格來進行絞線順序的排列，如下圖所示，如果用568A的話，左邊就選擇A的那一塊標示來進行，如果是用568B的話，那麼左邊就使用568B的那一塊標示來進行，而右邊的那一排都是用同樣的方式進行排序。一樣依照需要的規格來進行絞線順序的排列，如下圖所示，如果用568A的話，左邊就選擇A的那一塊標示來進行，如果是用568B的話，那麼左邊就使用568B的那一塊標示來進行，而右邊的那一排都是用同樣的方式進行排序。

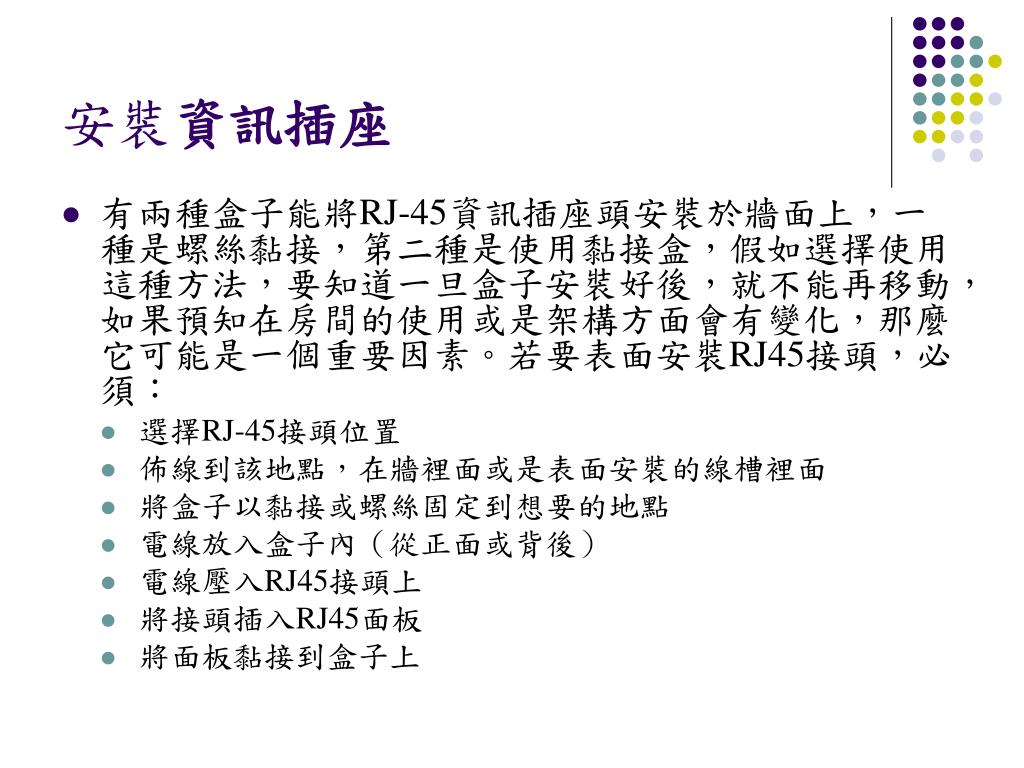

17. 安裝資訊插座 • 有兩種盒子能將RJ-45資訊插座頭安裝於牆面上，一種是螺絲黏接，第二種是使用黏接盒，假如選擇使用這種方法，要知道一旦盒子安裝好後，就不能再移動，如果預知在房間的使用或是架構方面會有變化，那麼它可能是一個重要因素。若要表面安裝RJ45接頭，必須： • 選擇RJ-45接頭位置 • 佈線到該地點，在牆裡面或是表面安裝的線槽裡面 • 將盒子以黏接或螺絲固定到想要的地點 • 電線放入盒子內（從正面或背後） • 電線壓入RJ45接頭上 • 將接頭插入RJ45面板 • 將面板黏接到盒子上

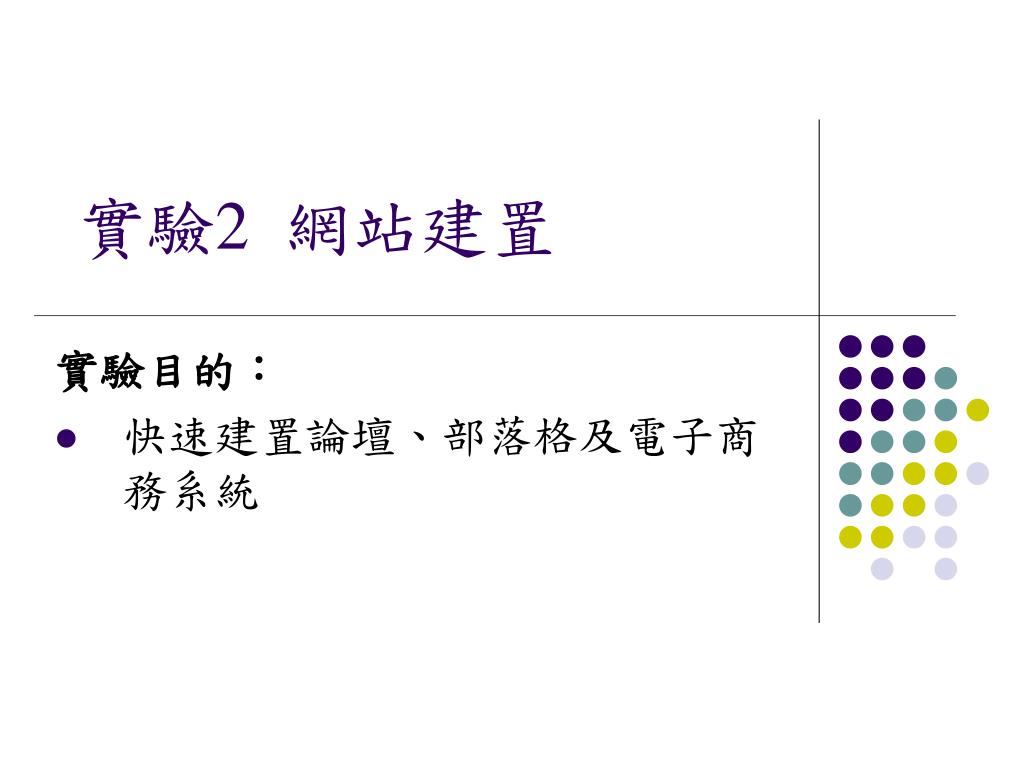

18. 實驗2 網站建置 實驗目的： 快速建置論壇、部落格及電子商務系統

19. 背景資料 • 【根據知名線上調查公司波仕特於2007年五月份做的一份調查顯示－93.8%網友瀏覽過部落格、66.6%網友擁有自己的部落格。Blog已經是繼MSN、Yahoo messenger等即時通訊軟體之後，引起網友們高度關切並使用的網路服務，同時也是網友發洩心情情緒的新管道。根據波仕特線上市調網所進行的一份關於「Blog 使用大調查」，調查指出有93.8%的受訪網友瀏覽過部落格，有66.6%的受訪網友擁有自己的部落格。】(來源：台灣商務網)

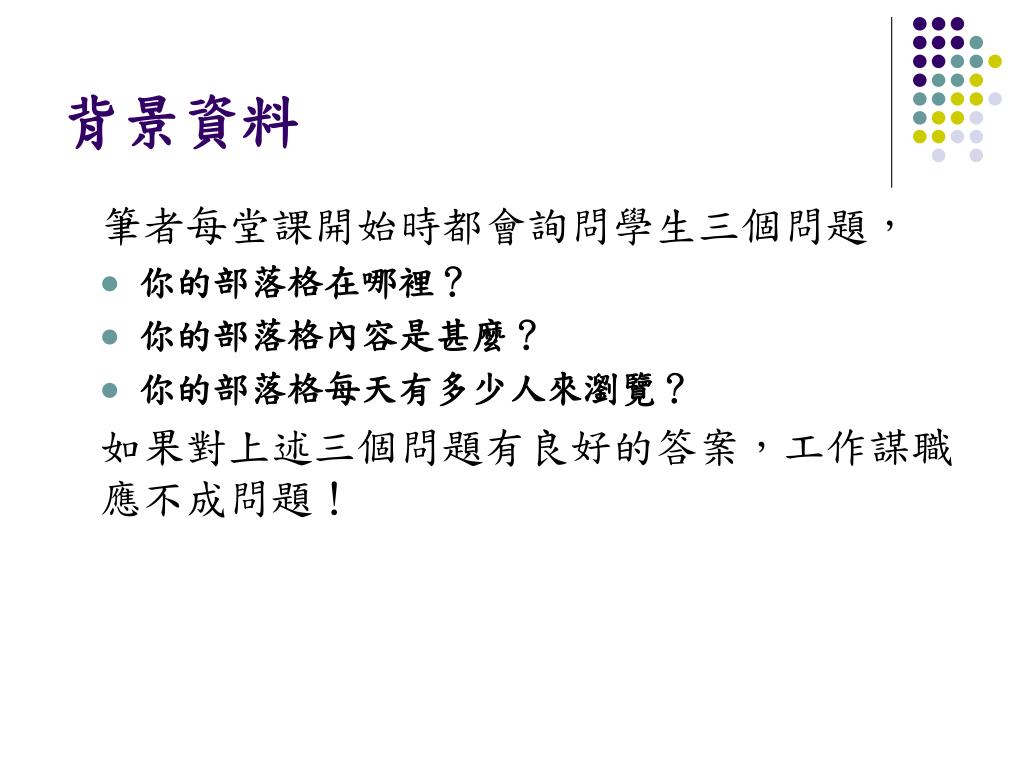

20. 背景資料 筆者每堂課開始時都會詢問學生三個問題， • 你的部落格在哪裡？ • 你的部落格內容是甚麼？ • 你的部落格每天有多少人來瀏覽？ 如果對上述三個問題有良好的答案，工作謀職應不成問題！

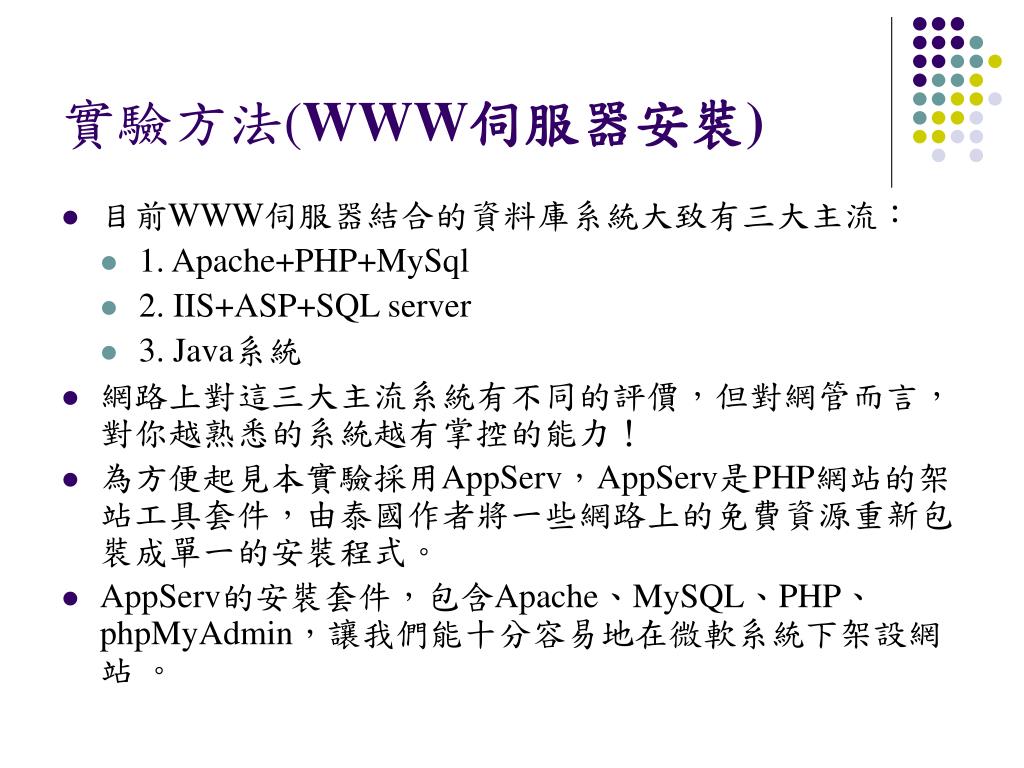

21. 實驗方法(WWW伺服器安裝) • 目前WWW伺服器結合的資料庫系統大致有三大主流： • 1. Apache+PHP+MySql • 2. IIS+ASP+SQL server • 3. Java系統 • 網路上對這三大主流系統有不同的評價，但對網管而言，對你越熟悉的系統越有掌控的能力！ • 為方便起見本實驗採用AppServ，AppServ是PHP網站的架站工具套件，由泰國作者將一些網路上的免費資源重新包裝成單一的安裝程式。 • AppServ的安裝套件，包含Apache、MySQL、PHP、phpMyAdmin，讓我們能十分容易地在微軟系統下架設網站 。

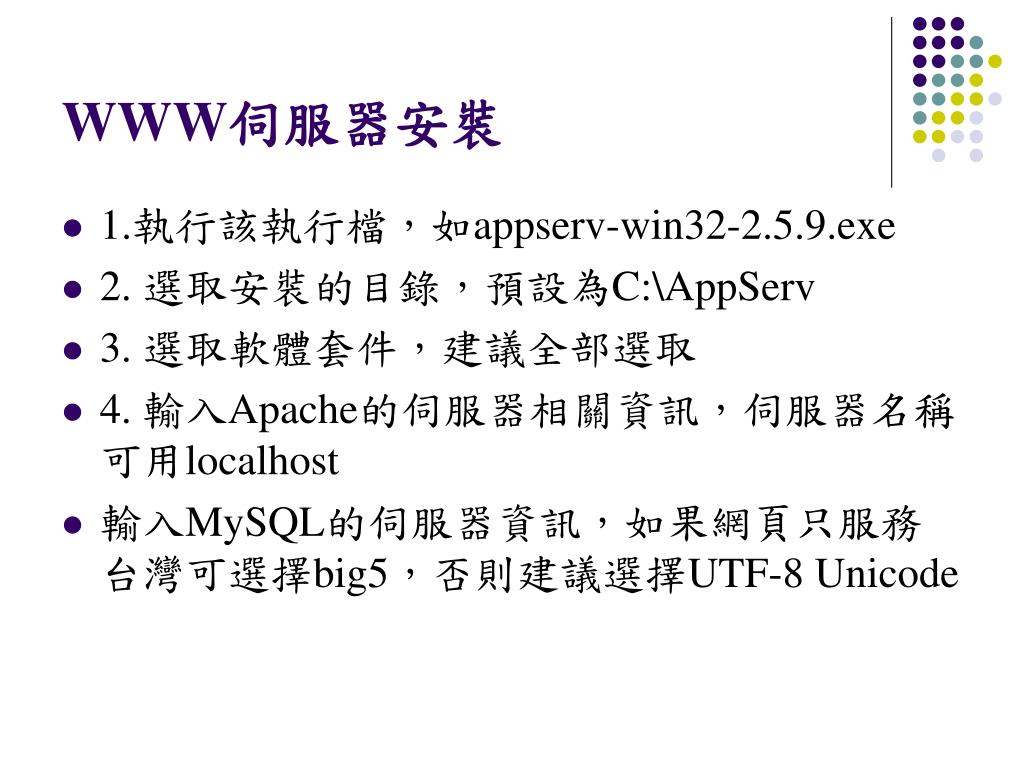

22. WWW伺服器安裝 • 1.執行該執行檔，如appserv-win32-2.5.9.exe • 2. 選取安裝的目錄，預設為C:\AppServ • 3. 選取軟體套件，建議全部選取 • 4. 輸入Apache的伺服器相關資訊，伺服器名稱可用localhost • 輸入MySQL的伺服器資訊，如果網頁只服務台灣可選擇big5，否則建議選擇UTF-8 Unicode

23. WWW伺服器安裝 • 6.安裝完成測試伺服器，http://127.0.0.1

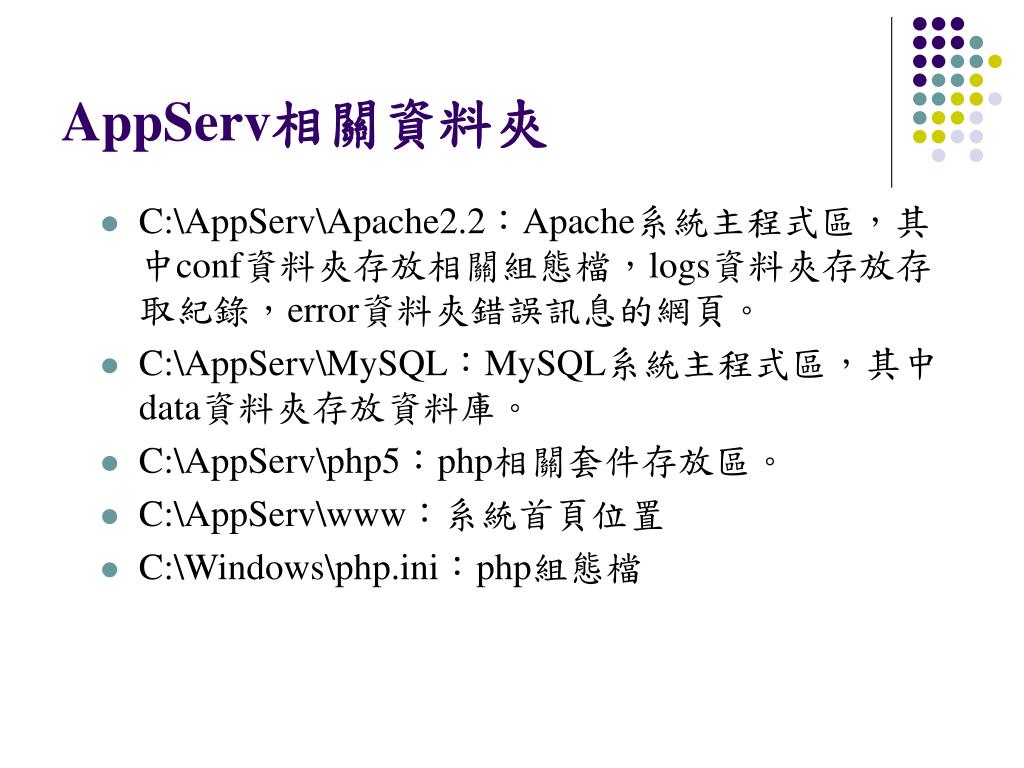

24. AppServ相關資料夾 • C:\AppServ\Apache2.2：Apache系統主程式區，其中conf資料夾存放相關組態檔，logs資料夾存放存取紀錄，error資料夾錯誤訊息的網頁。 • C:\AppServ\MySQL：MySQL系統主程式區，其中data資料夾存放資料庫。 • C:\AppServ\php5：php相關套件存放區。 • C:\AppServ\www：系統首頁位置 • C:\Windows\php.ini：php組態檔

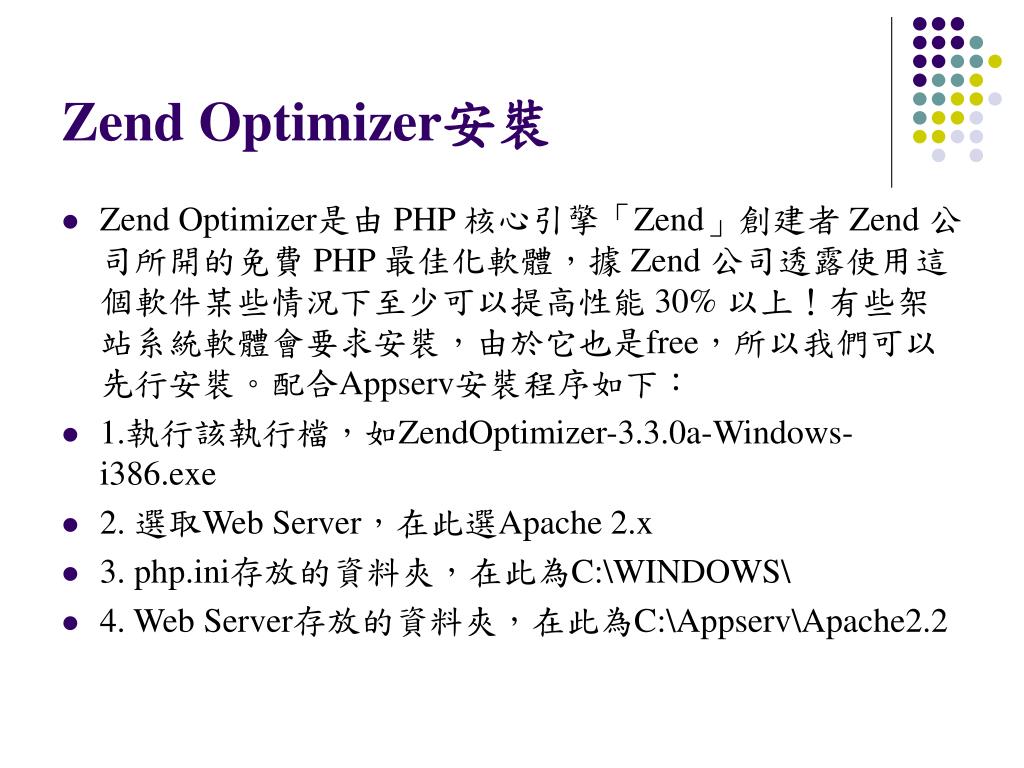

25. Zend Optimizer安裝 • Zend Optimizer是由 PHP 核心引擎「Zend」創建者 Zend 公司所開的免費 PHP 最佳化軟體，據 Zend 公司透露使用這個軟件某些情況下至少可以提高性能 30% 以上！有些架站系統軟體會要求安裝，由於它也是free，所以我們可以先行安裝。配合Appserv安裝程序如下： • 1.執行該執行檔，如ZendOptimizer-3.3.0a-Windows-i386.exe • 2. 選取Web Server，在此選Apache 2.x • 3. php.ini存放的資料夾，在此為C:\WINDOWS\ • 4. Web Server存放的資料夾，在此為C:\Appserv\Apache2.2

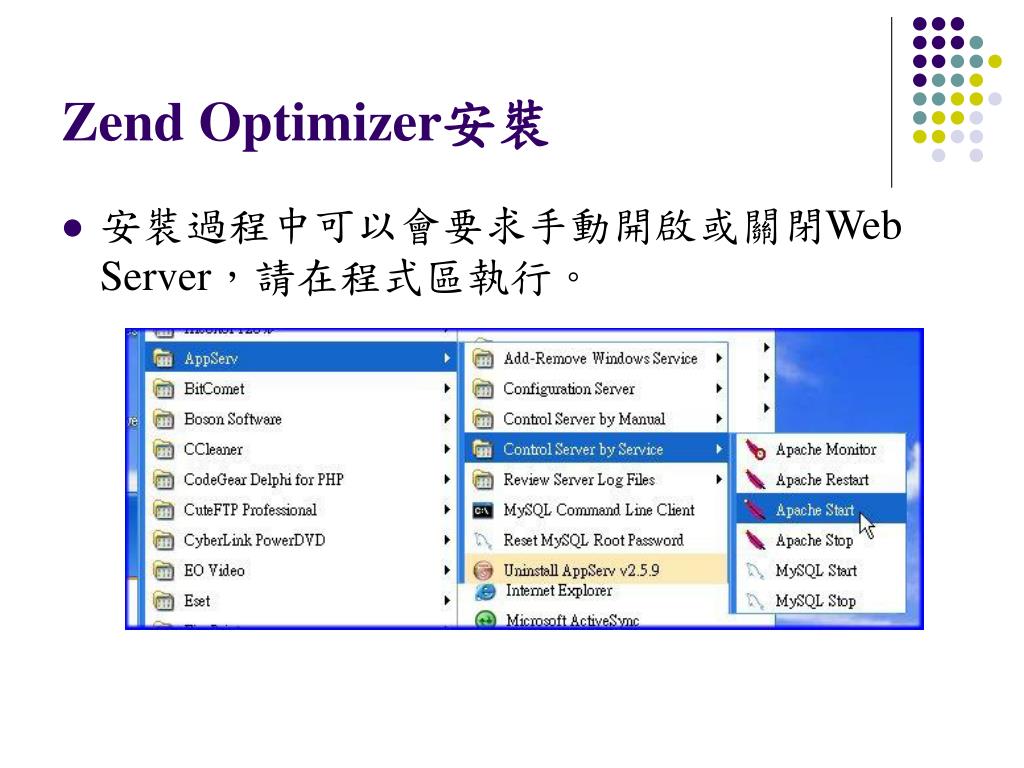

26. Zend Optimizer安裝 • 安裝過程中可以會要求手動開啟或關閉Web Server，請在程式區執行。

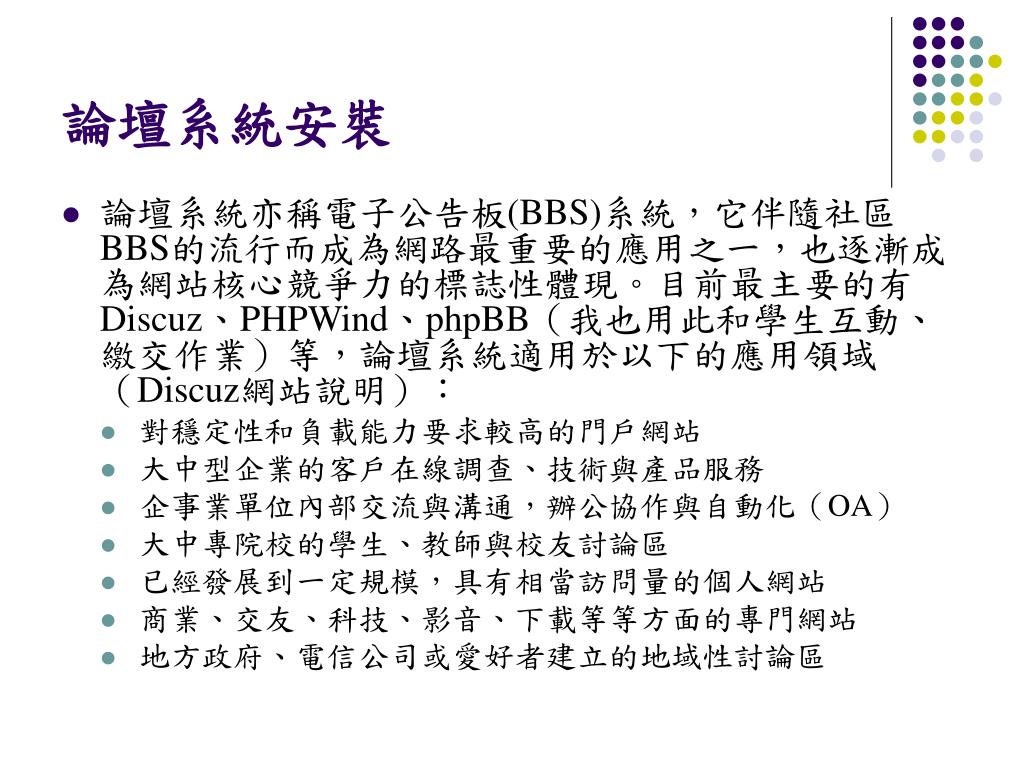

27. 論壇系統安裝 • 論壇系統亦稱電子公告板(BBS)系統，它伴隨社區BBS的流行而成為網路最重要的應用之一，也逐漸成為網站核心競爭力的標誌性體現。目前最主要的有Discuz、PHPWind、phpBB（我也用此和學生互動、繳交作業）等，論壇系統適用於以下的應用領域（Discuz網站說明）： • 對穩定性和負載能力要求較高的門戶網站 • 大中型企業的客戶在線調查、技術與產品服務 • 企事業單位內部交流與溝通，辦公協作與自動化（OA） • 大中專院校的學生、教師與校友討論區 • 已經發展到一定規模，具有相當訪問量的個人網站 • 商業、交友、科技、影音、下載等等方面的專門網站 • 地方政府、電信公司或愛好者建立的地域性討論區

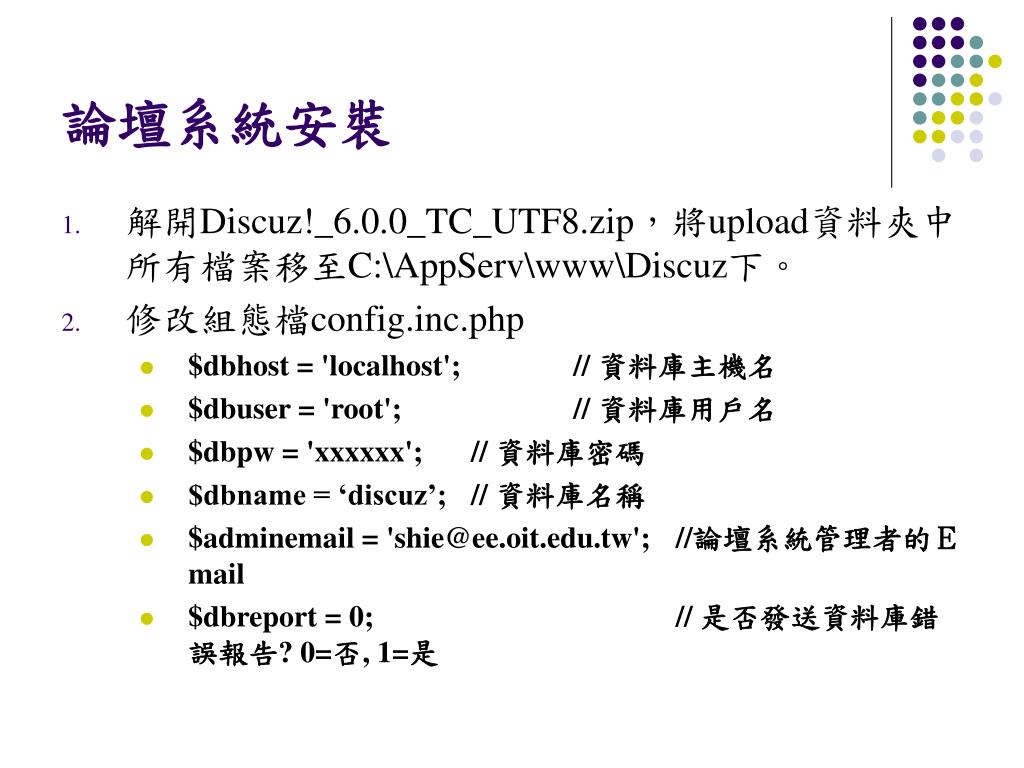

28. 論壇系統安裝 • 解開Discuz!_6.0.0_TC_UTF8.zip，將upload資料夾中所有檔案移至C:\AppServ\www\Discuz下。 • 修改組態檔config.inc.php • $dbhost = 'localhost'; // 資料庫主機名 • $dbuser = 'root'; // 資料庫用戶名 • $dbpw = 'xxxxxx'; // 資料庫密碼 • $dbname = ‘discuz’; // 資料庫名稱 • $adminemail = 'shie@ee.oit.edu.tw'; //論壇系統管理者的Ｅmail • $dbreport = 0; // 是否發送資料庫錯誤報告? 0=否, 1=是

29. 論壇系統安裝 • 在瀏覽器中執行 install.php，http://127.0.0.1/Discuz/install.php

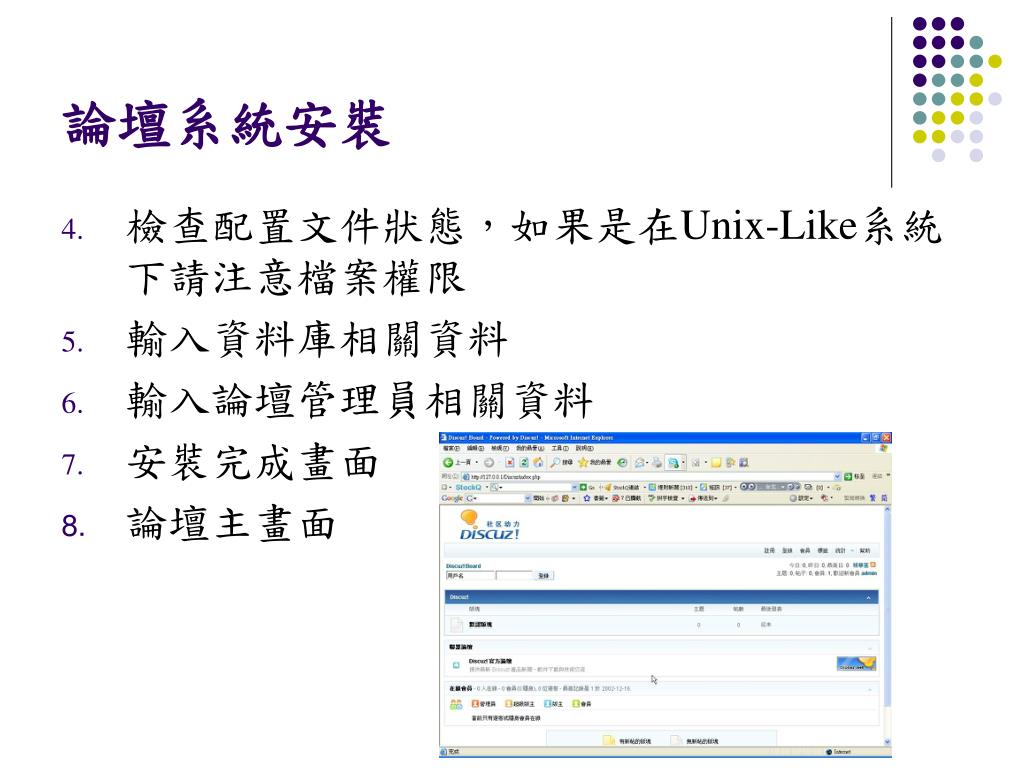

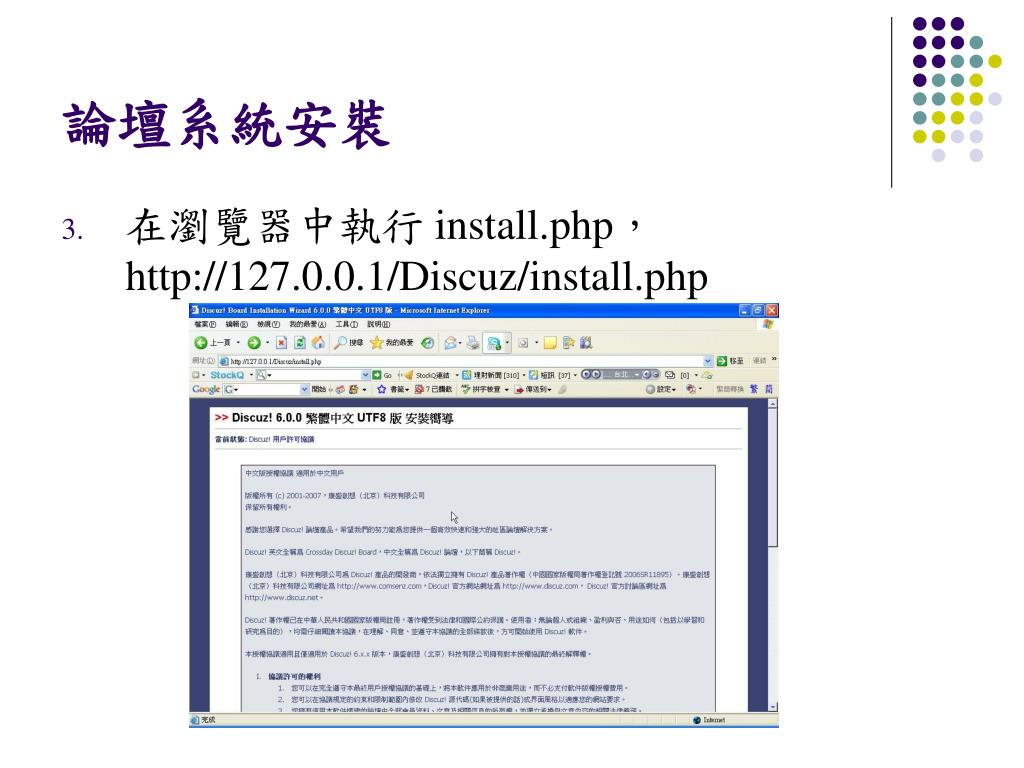

30. 論壇系統安裝 • 檢查配置文件狀態，如果是在Unix-Like系統下請注意檔案權限 • 輸入資料庫相關資料 • 輸入論壇管理員相關資料 • 安裝完成畫面 • 論壇主畫面

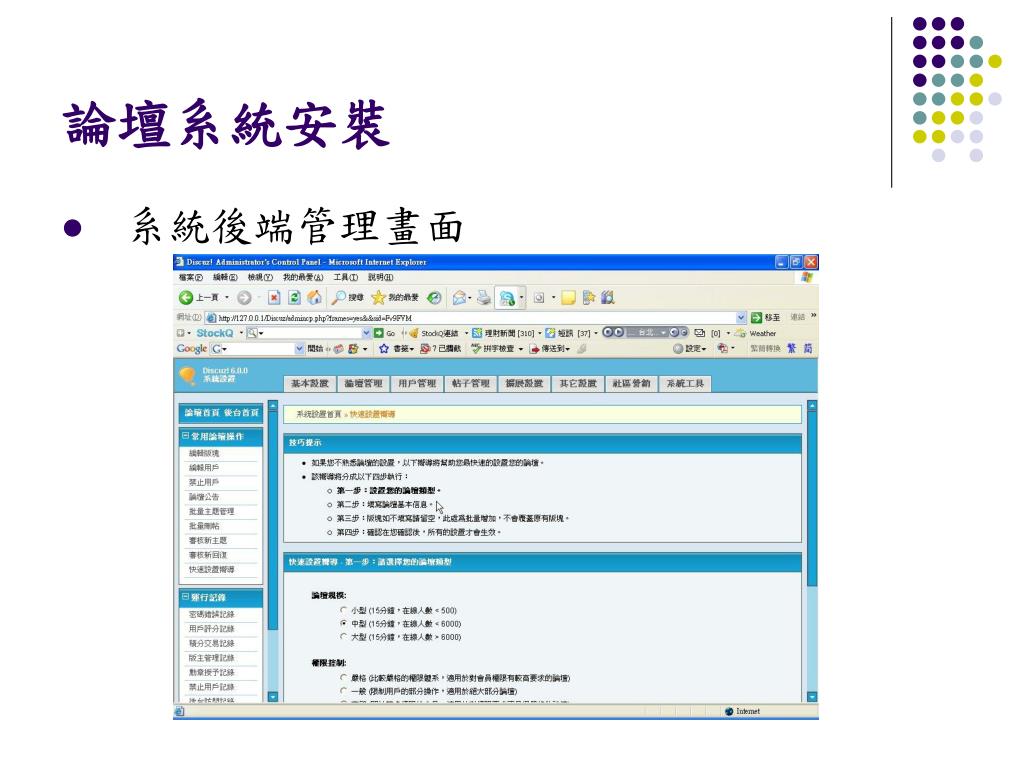

31. 論壇系統安裝 • 系統後端管理畫面

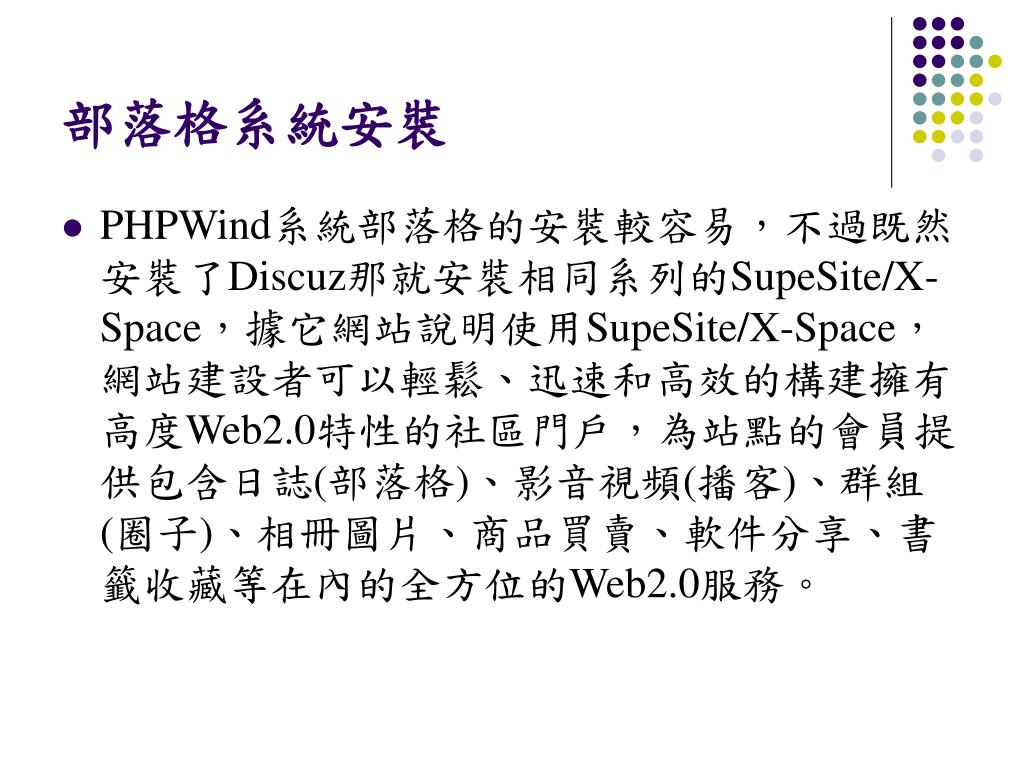

32. 部落格系統安裝 • PHPWind系統部落格的安裝較容易，不過既然安裝了Discuz那就安裝相同系列的SupeSite/X-Space，據它網站說明使用SupeSite/X-Space，網站建設者可以輕鬆、迅速和高效的構建擁有高度Web2.0特性的社區門戶，為站點的會員提供包含日誌(部落格)、影音視頻(播客)、群組(圈子)、相冊圖片、商品買賣、軟件分享、書籤收藏等在內的全方位的Web2.0服務。

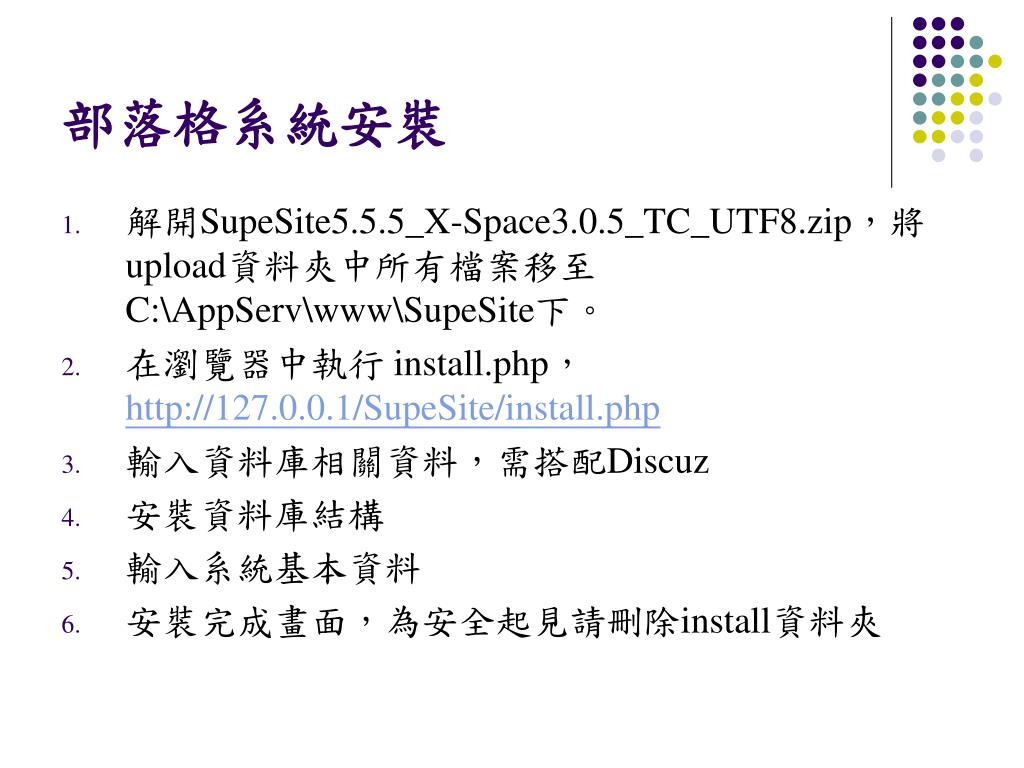

33. 部落格系統安裝 • 解開SupeSite5.5.5_X-Space3.0.5_TC_UTF8.zip，將upload資料夾中所有檔案移至C:\AppServ\www\SupeSite下。 • 在瀏覽器中執行 install.php，http://127.0.0.1/SupeSite/install.php • 輸入資料庫相關資料，需搭配Discuz • 安裝資料庫結構 • 輸入系統基本資料 • 安裝完成畫面，為安全起見請刪除install資料夾

34. 部落格系統安裝 系統主畫面

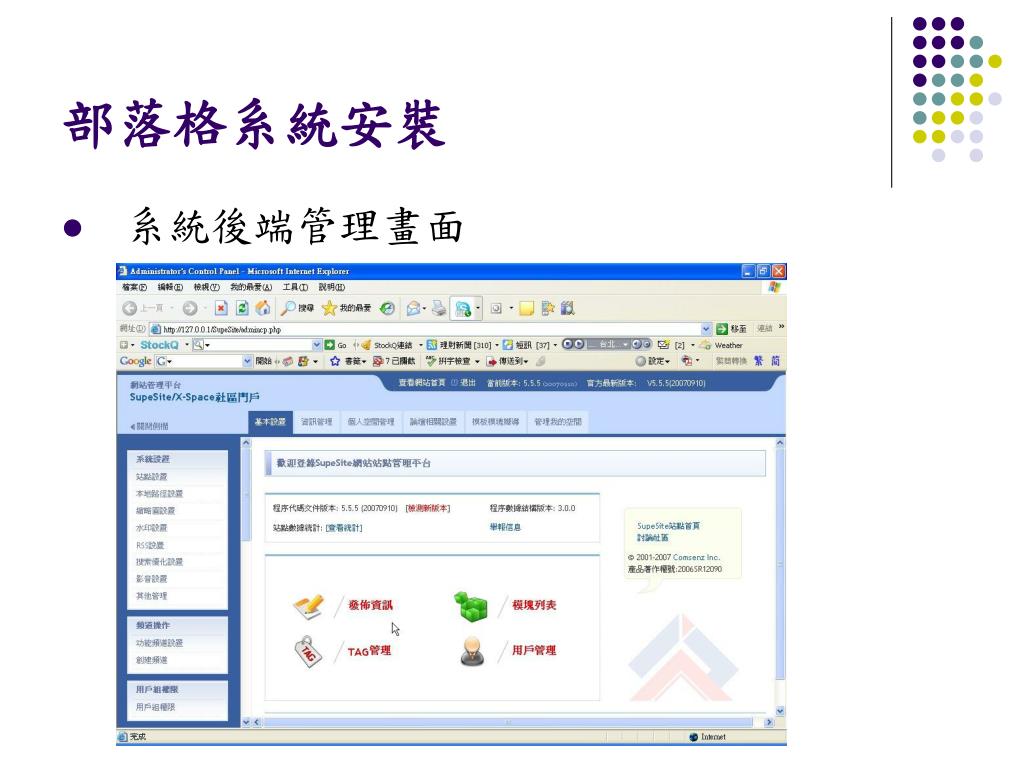

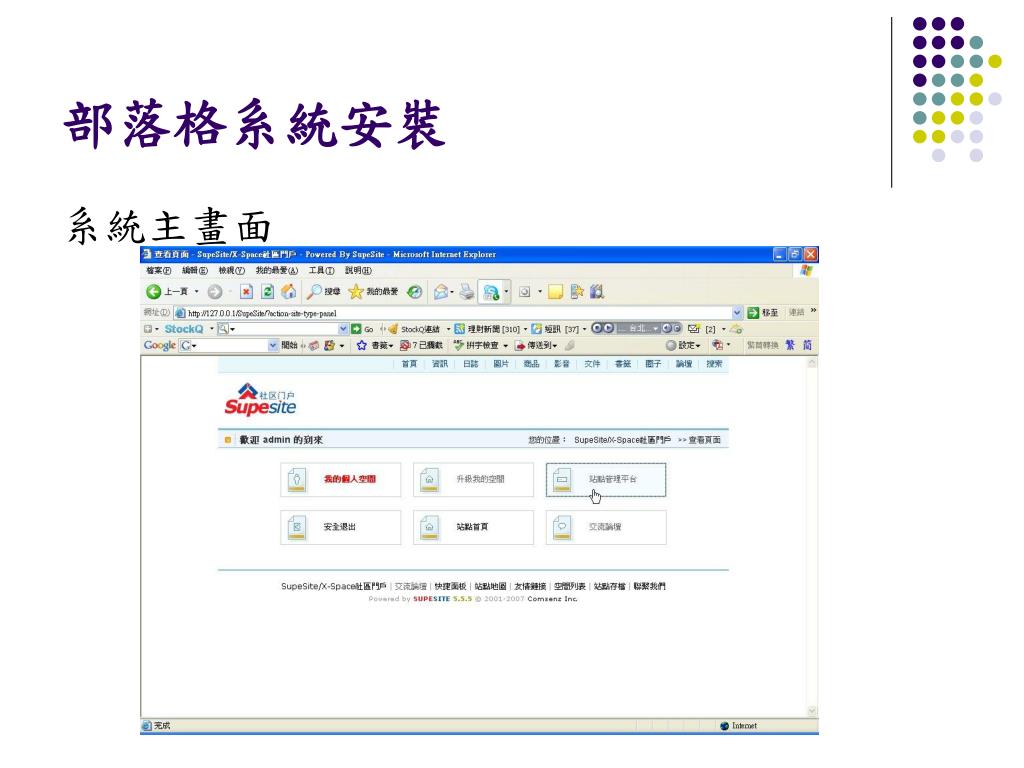

35. 部落格系統安裝 • 系統後端管理畫面

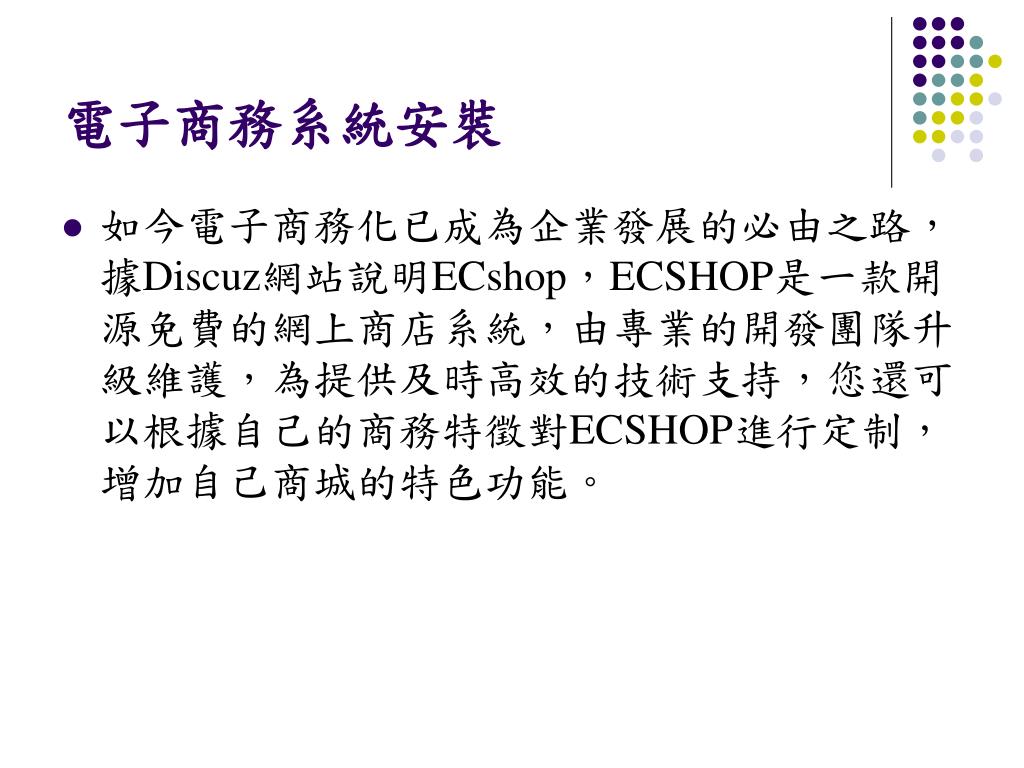

36. 電子商務系統安裝 • 如今電子商務化已成為企業發展的必由之路，據Discuz網站說明ECshop，ECSHOP是一款開源免費的網上商店系統，由專業的開發團隊升級維護，為提供及時高效的技術支持，您還可以根據自己的商務特徵對ECSHOP進行定制，增加自己商城的特色功能。

37. 電子商務系統安裝 • 解開ecshop.v2.5.zip，將upload資料夾中所有檔案移至C:\AppServ\www\ecshop下。 • 在瀏覽器中執行 install.php，http://127.0.0.1/ecshop/install/，選擇[繁體中文] • 檢測環境 • 輸入相關資料

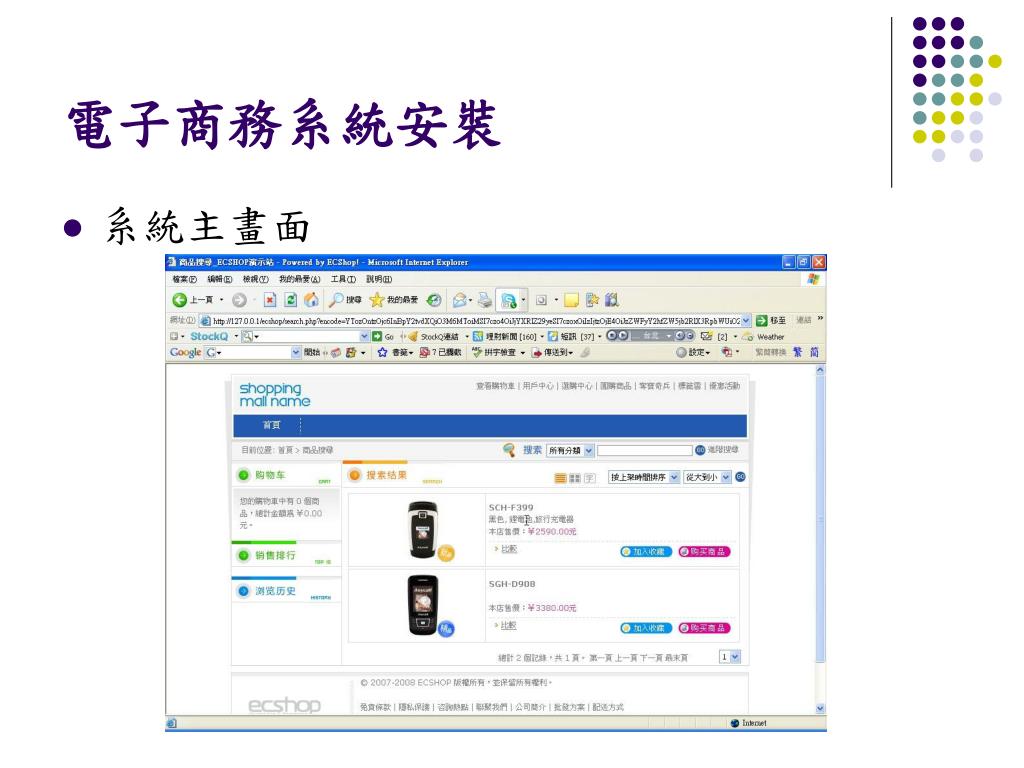

38. 電子商務系統安裝 • 系統主畫面

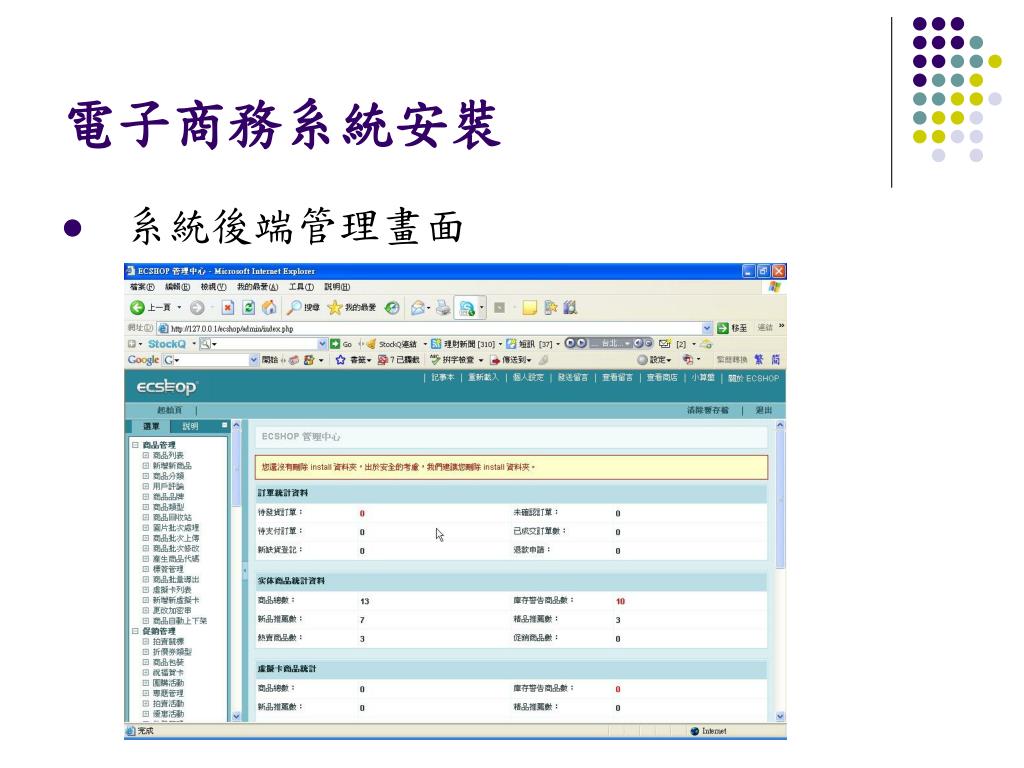

39. 電子商務系統安裝 • 系統後端管理畫面
