Presentation Transcript
slide1

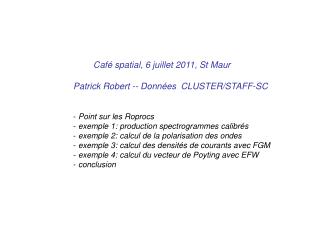

Café spatial, 6 juillet 2011, St Maur

  • Patrick Robert -- Données CLUSTER/STAFF-SC
  • Point sur les Roprocs
  • exemple 1: production spectrogrammes calibrés
  • exemple 2: calcul de la polarisation des ondes
  • exemple 3: calcul des densités de courants avec FGM
  • exemple 4: calcul du vecteur de Poyting avec EFW
  • conclusion
slide2

ftp://ftp.lpp.polytechnique.fr/robert/keep/ROPROC/Short_doc_Roproc_V4p3_c.pdfftp://ftp.lpp.polytechnique.fr/robert/keep/ROPROC/Short_doc_Roproc_V4p3_c.pdf

ROPROC SHORT DOCUMENTATION

Version 4.3

By Patrick ROBERT

CNRS/CETP-LPP, 2000-2010

Last update January 11, 2011

Linux 86_64, Windows, Mac Darwin

Café spatial LPP, 6 juillet 2011 #2

slide3

Expériences traitées par les procédures Roproc

Wave Roproc Vector Roproc Orbit Ropro

CLUSTER / STAFF-SC CLUSTER / FGM CLUSTER

CLUSTER / EFW

CUSP / Search Coils Trajectoire de CUSP

CUSP / Current Loop

HOTPAY Trajectoire de HOTPAY

GEOS 1 UBF S300 GEOS 1 MAG S331 GEOS-1 et 2

GEOS 2 UBF S300 GEOS 2 MAG S331

Sol UBF Husafell

Sol UBF Kitdalen

Sol UBF Skiboten

Sol Photomètre Husafella

Sol Photomètre Kitdalen

Sol Photomètre Skiboten

Café spatial LPP, 6 juillet 2011 #3

slide4

Spécificités des procédures Roproc

  • Chaîne de traitement permettant de traiter a priori n’importe quelle manip “ onde ”, pas seulement de type UBF, les manips “ vecteur ”, type magnétomètre, et les données d’orbite.
  • ──►rentabilité des codes développés
  • Tous les modules de calcul sont en Fortran 90 normalisés et portables
  • Tous les modules de visualisation sont en IDL
  • Tous les fichiers de commande sont en Bourne-shell (sh)
  • ──► F90, IDL et Bourne Shell Unix: portabilité et pérennité
  • Tous les fichiers d’entrée, de sortie ou fichiers résultats sont en ascii
  • ──►lisibilité des résultats
  • les formats de type cowave.resu et cospectro.resu, ou encore covector.resu, permettent d’utiliser les application pré-écrites standards, et permettent d’en écrire facilement d’autres grâce aux programmes de lecture disponible a la fois en F90 et en IDL
  • ──►évolution et extensions personnelles possibles
  • Utilisable en mode commande, interface graphique (clickodrome) en préparation (B. Katra)
  • Existence de pack d’exécutables disponible pour Linux 86_64, MINGW32, Mac Darwin
  • ftp://ftp.lpp.polytechnique.fr/robert/keep/ROPROC/

Bientot format unique fédérateur (RFF)

Importation des formats CEF

Café spatial LPP, 6 juillet 2011 #4

slide5

Principe d’une

commande roproc

Café spatial LPP, 6 juillet 2011 #5

slide6

EX1: Production of 4 S/C spectrograms for CLUSTER/STAFF-SC

rpc_cowave_rcs4 2001 09 23 09 20 00 50. 512 0. 0.1 0. 0. 5 NBR

rpc_cospectro4 0.1 0. 0 1

rpc_visuspectro_4Bz

visuspectro_4Bz.ps

Café spatial LPP, 6 juillet 2011 #6

slide7

visuspectro_2.ps

Café spatial LPP, 6 juillet 2011 #7

slide8

rpc_visuspectra 2 0. 0. 0. 0.

Café spatial LPP, 6 juillet 2011 #8

slide9

rpc_visupower 2 0.5 0. 0. 0.

Café spatial LPP, 6 juillet 2011 #9

slide10

EX2: Polarization

rpc_cowave_rcs 2 2001 09 23 09 20 00 50. 512 0. 0.1 0. 0. 4 NBR

rpc_wave_to_mfa_rcs

rpc_copolar

rpc_visupolar -5.5

e=1 => pol. linéaire

visupolar.ps

Teta=90 => k perp. Bo

Teta dir grand axe=0

=> Vibration // Bo

Café spatial LPP, 6 juillet 2011 #10

slide11

rpc_cospectro 0. 0. 1 1

rpc_visuspectro 0 0 0 0

Circulaire gauche à 1Hz

visuspectro.ps

Linéaire // Bo à 6 Hz

Café spatial LPP, 6 juillet 2011 #11

slide12

rpc_visuspectro 4 8 0 0

visuspectro.ps

Linéaire // Bo à 6 Hz

Café spatial LPP, 6 juillet 2011 #12

slide13

HBR

Circulaire gauche à 150 Hz

Café spatial LPP, 6 juillet 2011 #13

slide14

EX3: calcul des densités de courant avec FGM

rpc_get_data_clufgm4 2001 01 26 11 25 00 10. bav

rpc_visuvector_4sat 0. 0. 0. 0. 0. 0. 0. 0.

visuvector_4sat.ps

Café spatial LPP, 6 juillet 2011 #14

slide15

rpc_alivectime 12000

rpc_addvecpos4 CLUSTER

rpc_cocurldiv

rpc_visucocurldiv

visucocurldiv.ps

Café spatial LPP, 6 juillet 2011 #15

slide18

rpc_visuaddvecpos4 1200. nT/RE 0

visucocurldiv.ps

Café spatial LPP, 6 juillet 2011 #18

slide19

rpc_cresatpos_rco 2001 09 23 00 00 00 1440. 5. gse

rpc_visusatpos

rpc_cresatpos_rco 2001 09 23 02 20 00 50. 5. gse

rpc_visusatpos

Café spatial LPP, 6 juillet 2011 #19

slide20

EX3: Calcul du vecteur de Poynting

1 EFW

get_EFW_CAA.sh

EFW_cef_to_resu.sh

rpc_vector_reduce_time (V 4.5)

rpc_visuvector

rpc_vector_to_wave

rpc_cospectro

rpc_visuspectro

Café spatial LPP, 6 juillet 2011 #20

slide21

rpc_vector_to_wave

rpc_cospectro

rpc_visuspectro

rpc_vector_minus_trend 112

slide22

rcl_get_data CLUSTER-1 STAFF-SC/HBR

rcl_waveform_to_vectime

rcl_vectime_calibration

rcl_visuvectime

2 STAFF

rpc_vectime_to_covector

rpc_vector_to_wave

rpc_cospectro

rpc_visuspectro

Café spatial LPP, 6 juillet 2011 #22

slide23

3 E X B

  • Deux manières de calculer les vecteur de Poynting :
  • Par E(t) X B(t) => P(t)
  • Par E(ti , fj ) X B(ti , fj ) => P(ti , fj )
  • Question : spectrogramme de P(t) = P(ti , fj ) ?

Café spatial LPP, 6 juillet 2011 #23

slide24

3 E X B

rpc_vector_timeshift -0.000177 sur EFW

rpc_vector_cross_product entre STAFF et E

rpc_visuvector de E X B

rpc_vector_to_wave

rpc_cospectro

rpc_visuspectro

Café spatial LPP, 6 juillet 2011 #24

slide25

4 E X B plus propre...

rpc_vector_alitime 60 sur EFW

rpc_vector_cross_product entre STAFF et E

rpc_visuvector de E X B

rpc_vector_to_wave

rpc_cospectro

rpc_visuspectro

Café spatial LPP, 6 juillet 2011 #25

slide26

CONCLUSIONS

Les Roprocs fonctionnent sur CLUSTER mais peuvent traiter

d’autres manips “ondes”

Elles fonctionnent comme des commandes Unix, pour traiter des signaux,

faire des visualisations standards, sont développables au fur et à mesure

des besoins.

Portage facile sur la plupart des systèmes

Interface en mode commande

GUI bientot disponible

scriptable pour traitement de masse

Code évolutif

La calibration continue de STAFF-SC sera bientot intégrée en standard

Le calcul du vector de Poynting aussi, quelque soit les sources,

meme pour des fichiers non alignés en temps

MAIS BEAUCOUP D’AUTRES CHOSES SONT POSSIBLES....

Ne pas hésiter à demander...

Café spatial LPP, 6 juillet 2011 #26
