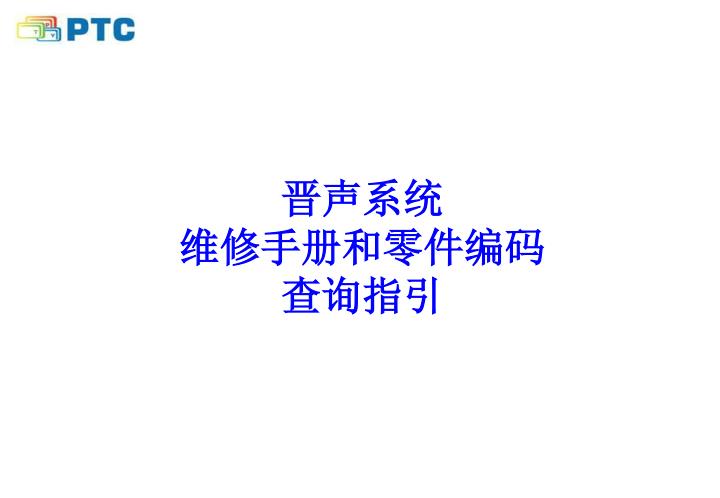

晋声系统维修手册和零件编码查询指引

晋声系统 维修手册和零件编码查询指引

为便于维修站查找晋声电视机的维修手册和零件料号，编制了这份操作指引，使维修站工作中的有关资料查询。更具系统性和准确性。为便于维修站查找晋声电视机的维修手册和零件料号，编制了这份操作指引，使维修站工作中的有关资料查询。更具系统性和准确性。维修站可根据这份指引，下载维修手册和查询零件料号。

网站地址： http://cs.tpv.com.cn/hello1.asp 输入网址后，登录界面如下图： USER（用户名）和PASSORED（密码）均为：philips，输入后点击：

登录后，界面如下 搜索条件输入区搜索类别区搜索结果区

搜索类别区常用栏目说明 维修手册飞利浦电视零件清单

使用指引——维修手册查找 2.选择TV 1.选择此项 3.选择PHILIPS 4.输入机型，如46PFL5300/T3 5.选择Chinese，查找中文版维修手册 6.点击“Search”按钮搜索结果将在这里显示

使用指引——维修手册查找 下图为搜索结果点击按钮下载相应地区版本的维修手册。PRC=中国，点击PRC下载中文版维修手册。 AP=亚太，EU=欧洲。这是下载页面，和普通的网站下载一样

下载后打开的文件

使用指引——零件清单查找 登录后，显示界面为如下图，在此界面选择： PHILIPS TV BOM 选择此项

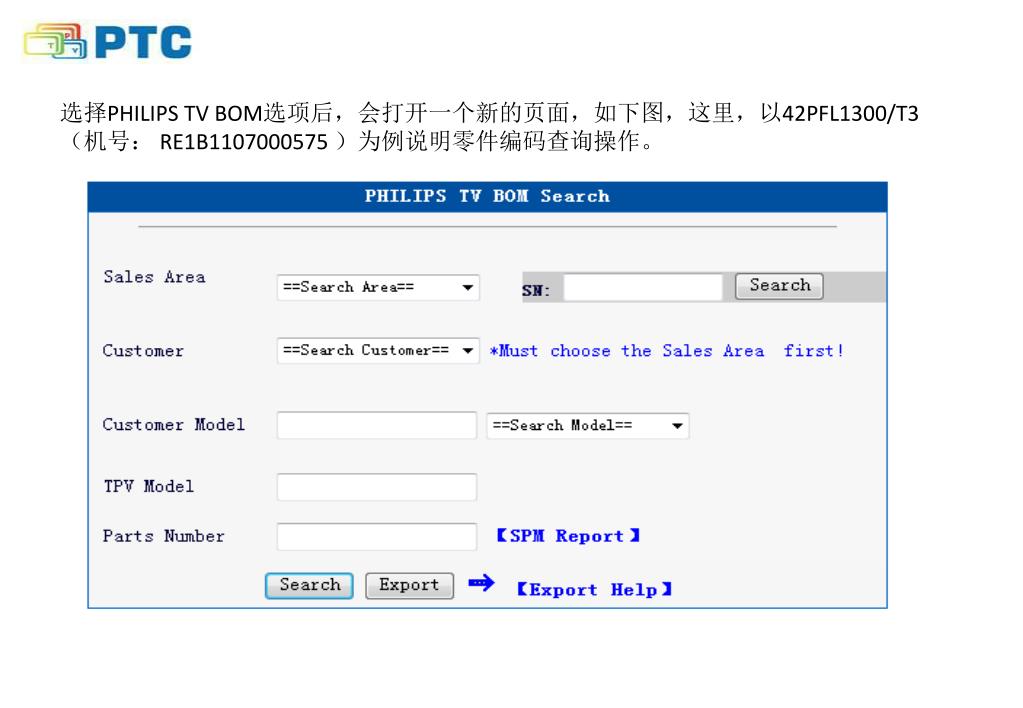

选择PHILIPS TV BOM选项后，会打开一个新的页面，如下图，这里，以42PFL1300/T3 （机号： RE1B1107000575 ）为例说明零件编码查询操作。

首先，在此输入机号： RE1B110700057 方法一：以机号查询零件清单然后点击这里的Search按钮，进行搜索

方法一：以机号查询零件清单 下图是搜索结果点击这里的内部机型，就能看到零件清单页面左图是得到的零件清单页面，请单中：Vendor PN列是零件料号

方法二：以内部机型查询零件清单 在这里输入内部机型，比如： E32AGKNDWVPHNN 然后点击这里的Search按钮，进行搜索

方法二：以内部机型查询零件清单 点击这里的内部机型，就能看到零件清单页面左图是得到的零件清单页面，请单中：Vendor PN列是零件料号

方法三：以顾客机型查询零件清单 在这里输入机型然后点击这里的Search按钮，进行搜索

方法三：以机器型号查询零件清单 下图是搜索结果点击这里对应的内部机型，就能看到零件清单页面。因此，内部型号是非常重要的资料。左图是得到的零件清单页面，请单中：Vendor PN列是零件料号

由于晋声机器可能一个顾客型号，会对应几个内部机型，（比如顾客型号32PFL1200/T3，就对应两个内部机型，分别为：E32AGKNDWVPHNN和E32AGKNDWVPHNNX），通过机型查找编码可能会导致维修站的困惑，甚至订错零件。由于晋声机器可能一个顾客型号，会对应几个内部机型，（比如顾客型号32PFL1200/T3，就对应两个内部机型，分别为：E32AGKNDWVPHNN和E32AGKNDWVPHNNX），通过机型查找编码可能会导致维修站的困惑，甚至订错零件。因此维修站订件的准确方法是根据内部机型或者机号订件。这样才准确。内部机型和机号是订件的基本条件，现在大家要建立这个基本概念

维修站可以在这些地方找到内部型号和机号：——外包装纸箱标贴维修站可以在这些地方找到内部型号和机号：——外包装纸箱标贴顾客型号机号内部机型（不一定是所有的外包装箱标贴都有内部机型）

维修站可以在这些地方找到内部型号和机号：——机器侧面标贴，这个标贴在机器左下角或右下角的侧面维修站可以在这些地方找到内部型号和机号：——机器侧面标贴，这个标贴在机器左下角或右下角的侧面机型内部型号机号

维修站可以在这些地方找到内部型号和机号：——后盖铭牌标贴维修站可以在这些地方找到内部型号和机号：——后盖铭牌标贴机型机号请注意：在机器的后盖铭牌上，没有内部机型

晋声系统 维修手册和零件编码 查询指引
