4 電腦週邊設備簡易安裝 4.1 電腦輸入裝置 4.2 輸入裝置的簡易安裝 4.3 電腦輸出裝置 4.4 電腦輸出裝置的簡易安裝 4.5 儲存裝置

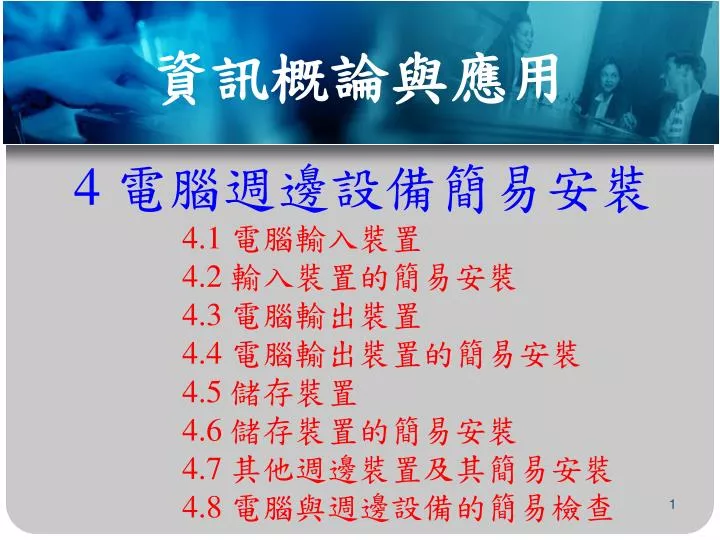

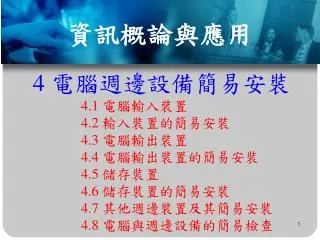

1. 資訊概論與應用 4 電腦週邊設備簡易安裝 4.1 電腦輸入裝置 4.2 輸入裝置的簡易安裝 4.3 電腦輸出裝置 4.4 電腦輸出裝置的簡易安裝 4.5 儲存裝置 4.6 儲存裝置的簡易安裝 4.7 其他週邊裝置及其簡易安裝 4.8 電腦與週邊設備的簡易檢查

2. 資訊概論與應用 電腦週邊設備簡易安裝 4.1 電腦輸入裝置 4.1.1 何謂輸入(Input)? 4.1.2鍵盤輸入裝置 4.1.3常見的指向裝置 4.1.4其他游標輸入裝置 4.1.5語音輸入裝置 4.1.6 影像輸入裝置

3. 4.1.1 何謂輸入(Input)? • 何謂輸入(Input)? • 透過輸入設備將資料或者對電腦系統下達指示或命令輸入到電腦的記憶體稱之。 • 輸入設備是指任何一種能讓你可以把資料或者指示輸入到電腦的記憶體的硬體設備。

4. 輸入(Input) • 輸入有哪兩種形式? • 資料 • 沒有經過加工處理 的文數字,圖像, 聲音和影像 • 指示 • 程式 • 使用者下達的指示或命令 • 使用者的回應

5. 4.1.2 鍵盤輸入裝置 • 如何區分鍵盤的功能區域? • 文字鍵區域 • 編輯鍵區域 • 數字鍵區域 • 功能鍵區域 圖41鍵盤

6. 鍵盤 • 還有哪些其他形式的鍵盤 ? 1. 無線鍵盤cordless keyboard • 以紅外線（IR）、無線電（RF）等方式與電腦相連 圖42無線鍵盤

7. 鍵盤 2. 筆記型電腦、掌上型電腦的內建鍵盤 3. 可攜式鍵盤 圖43筆記型電腦鍵盤 圖44可攜式電腦鍵盤

8. 鍵盤 4. 多媒體鍵盤 圖45多媒體鍵盤

9. 4.1.3 常見的指向裝置 1. 滑鼠(mouse) • 最主要的功能為移動游標，游標跟隨滑鼠移動方向改變位置。 圖46 各種不同構造的滑鼠

10. 指向裝置—滑鼠 • 操作滑鼠的基本動作為何 ? • 指向 • 點：點一下或點兩下 • 拖曳：按下滑鼠左鍵→移動滑鼠→放開滑鼠 • 轉動滾輪：按下滾輪→向上或向下旋轉

11. 指向裝置—滑鼠 • 滑鼠構造可區分哪幾類 ? • 兩鍵式 • 三鍵式 圖47兩鍵式滑鼠 圖48 三鍵式滑鼠

12. 指向裝置—滑鼠 • 滾輪式（機械式）滑鼠 (Mechanical mouse) • 在左右兩鍵之間加上一個滾輪裝置 • 用來控制視窗的捲軸 • 方便閱讀長篇文章及瀏覽WWW網頁 圖49 滾輪滑鼠

13. 指向裝置—滑鼠 • 光學式滑鼠 (Optical mouse) • 不需要使用特殊的光學墊 • 沒有機械裝置在裡面 • 使用感應光線來偵測滑鼠的運動 • 比機械滑鼠更精準 • 可用有線或無線連接 • 高靈敏度的主流機種

14. 指向裝置—滑鼠 • 半光學式滑鼠（又稱半機械式滑鼠） • 底部有滾輪及橡膠球，也有發光體與感光器 • 用發光體與感光器來計算位移量 • 需要定時清潔軌跡滾輪 • 序列滑鼠 • 接頭為 9 pin D型母頭 • PS/2滑鼠 • 以PS/2滑鼠專用埠連接

15. 指向裝置—軌跡球 2. 軌跡球(trackball) • 移動的橡膠球放置於上方或側邊 • 可以用拇指、手指、或手掌旋轉軌跡球 • 不需要移動的指向裝置 • 符合人體工學，保護手腕 • 精確度不如滑鼠來得高 圖410 軌跡球

16. 指向裝置—觸控板與軌跡點 3. 觸控板與軌跡點(Pointing Stick & Track point) • 觸控板又稱為軌跡墊 (Touch pad) • 小而平坦的矩形游標裝置。通常應用在筆記型電腦。 • 軌跡點 (又稱指向桿) • 以壓力感應的游標裝置，形狀就像鉛筆尾部的橡皮擦。通常放在鍵盤的按鍵之間 。 圖411 觸控板

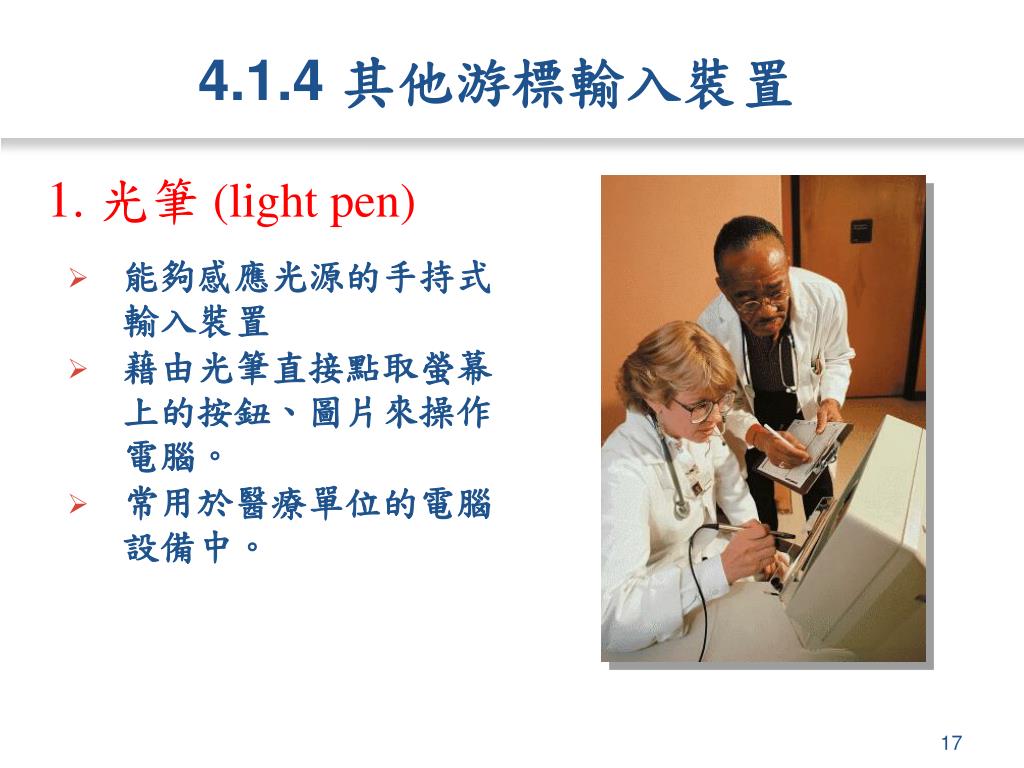

17. 4.1.4 其他游標輸入裝置 1. 光筆 (light pen) • 能夠感應光源的手持式輸入裝置 • 藉由光筆直接點取螢幕上的按鈕、圖片來操作電腦。 • 常用於醫療單位的電腦設備中。

18. 其他游標輸入裝置 2. 觸碰式螢幕 (touch screen) • 同時兼具輸出及輸入資料的功能。 • 用手指處碰螢幕點選內容。 • 一般使用在服務設備上居多，例如ATM提款機及地鐵車站。 • PDA也是使用觸控式螢幕 圖412 ATM提款機的觸控式螢幕 圖413 PDA的觸控式螢幕

19. 其他游標輸入裝置 3. 觸控筆（Stylus）和數位筆（Digital pen） • 看起來像一隻鋼筆，但不是使用墨水而是用壓力來寫字和畫線。 • 通常和繪圖板一起搭配使用。 圖414 觸控筆 圖415 繪圖板

20. 其他游標輸入裝置 4. 數位板 (Digitizer) • 主要使用在美工或工程繪圖方面 • 美術人員可以直接在數位板上面繪製圖形 • 也可以應用於手寫辨識、電子簽名等技術上 圖416 數位板

21. 其他游標輸入裝置 5. 遊戲裝置：搖桿 (Joystick) • Joystick是底部架設好的垂直控制桿 • 玩家可以自由控制飛行軟體的飛機 • 可以讓遊戲人物的動作快速切換 • 較適合用來做飛行類型和格鬥類型的遊戲。 圖417 搖桿、方向盤與踏板

22. 其他游標輸入裝置 5. 遊戲裝置：方向盤(Wheel) • Wheel是模擬汽車駕駛所設計出狀似方向盤的一種輸入裝置，附有腳踏板模擬煞車和加油的裝置。 • 方向盤與踏板可以操控賽車遊戲的汽車方向、油門及煞車等功能。

23. 其他游標輸入裝置 5. 遊戲裝置：踏板(Pedal) • Pedal 是ㄧ種鋪在地上，用腳踩踏方式定點作為輸入指令的一種大型的踏墊 • 上面具有上、下、左、右不同方向的腳踏按鍵，並有其他遊戲所需的按鈕 • 主要是專門用來設計一些特殊類型的運動遊戲。

24. 4.1.5 語音輸入裝置 • 何謂ADC (Analog to Digital Converter)轉換器? • ㄧ種內建在音效卡上, 用於將自然界的類比訊號聲波轉為數位訊號。 • 外接一個麥克風並輸入一段話，即可經由ADC轉成數位訊號。 • 透過大型詞庫來解決選字問題。 • 透過自然語言引擎(Natural Language Engineer)進行智慧型判別。

25. 語音輸入裝置 • 何謂樂器數位界面-MIDI (musical instrument digital interface)? • 是一種外形像電子琴的鍵盤，用來外接輸入音樂或音效的裝置。 圖418 MIDI樂器數位界面

26. 語音輸入裝置 • 語音辨識(voice recognition)是如何工作? Step1. 使用者對麥克風口述文字內容。 Step 2. 使用類比數位轉換器（ADC）把聲波轉換成電腦可以辨識的數位訊號。這些訊號包括音高、音量、聲頻和音速。 圖419 使用者對麥克風口述文字 圖420 利用ADC把聲波轉換成數位訊號

27. 語音輸入裝置 Step 3.語音辨識軟體會將語音訊號和資料庫內的詞庫進行比對，找出發音上比較接近合適的字彙。 Step 4.電腦以最接近使用者的發音的字來做組合。並讓使用者可以選擇和修正。

28. 4.1.6 影像輸入裝置 1. 掃瞄器 • 可將平面靜態的文件、圖形或照片掃描成電腦的圖片格式，成為數位影像。 • 掃描器的解析度高低影響掃描效果。 • 解析度就是掃描時每英吋的取樣點數，單位為DPI (dot per inch) 。 • DPI愈高資料愈細緻 圖421掃描器

29. 影像輸入裝置 2.光學辨識系統（Optical Character Recognition，OCR) • 將文件中所含的字體、圖形，掃描成數位化圖形檔案存入電腦，再利用電腦內部所存的文字影像資料庫與圖形檔案做比對，將文數字資料辨識出來，以便切割文數字與圖形，然後將其圖形檔案轉換為文字檔案，最後再針對圖檔內容的文字與數字進行辨認。

30. 影像輸入裝置 3. 光學標誌辨識系統（Optical Mark Recognition，OMR） • 用來偵測紙張上的特殊記號 • 最常見的例子就是考試用的答案卡使用2B鉛筆在紙張上做記號，透過OMR可以加以辨識出來。

31. 影像輸入裝置 4. 磁墨水字元辨識 (Magnetic-ink Character Recognition，MICR) • 是以特殊的磁性墨水印出字元，透過辨識可讀取磁性粒子印製的字元。 • 常見於支票上，以磁性墨水印張支票的相關資訊，支票進行交換或其他處理時，可以用MICR進行快速的排序處理，以加速作業進行，同時避免產生錯誤。

32. 影像輸入裝置 5. 條碼掃描器(bar code reader) • 條碼是由一組粗細不等的垂直排列直線條與直線下方有ㄧ串阿拉伯數字所組成的記號，它代表某種商品資訊。 • 條碼掃描機便是可以用來偵測並讀取條碼的特殊設備，是ㄧ種物品辨識技術。 • 使用雷射來讀取條碼。

33. 影像輸入裝置 6. 無線射頻辨識系統（Radio Frequency Identification，RFID） • 是一種無線物品辨識技術 • 在商品上植入「標籤（Tag）」 • 利用無線射頻讀取器來讀取標籤資料 圖422 RFID無線射頻辨識系統

34. 影像輸入裝置 7. 手寫辨識系統 • 依照一定的筆劃順序直接將寫在輸入板上 • 電腦會將手寫的文字符號進行辨識。 • 應用於個人電腦及無鍵盤的設備中，例如PDA 圖423手寫辨識系統

35. 影像輸入裝置 8. 數位相機(digital camera) • 拍攝的數位影像在相機上可直接瀏覽 • 所存放的是數位格式檔案 • 可透過IEEE 1394與USB介面連接電腦 • 影像可下載至電腦、或上傳到網路 • 影像處理軟體可編輯或修改相片影像

36. 影像輸入裝置 9. 數位攝影機 (DV) • Digital video (DV) camera數位攝影機以數位方式來錄製數位訊號的視訊內容。 • 將數位攝影機連接USB埠、IEEE 1394埠等連接埠，把視訊內容傳輸到電腦上。 圖424使用USB埠或IEEE 1394埠連接數位攝影機與電腦

37. 影像輸入裝置 10. 視訊捕捉卡 (Video capture card) • 是一種擴充卡，能將類比訊號轉換成數位訊號。 • 主要功能是用來輔助顯示卡的不足，或是擴充顯示卡功能。 • 視訊卡無法單獨執行操作需與顯示卡互相搭配使用。 • 市面上常見的有電視卡、3D加速卡與影音剪接卡等等。

38. 影像輸入裝置 11. 視訊攝影機（Web-Cam） • 又稱網路攝影機或電腦攝影機。 • 可在網路上自在地與朋友面對面交談。 • 應用於視訊會議。 圖425各式各樣的網路攝影機（俗稱Web-Cam）

39. 資訊概論與應用 電腦週邊設備簡易安裝 4.2 輸入裝置的簡易安裝 4.2.1 鍵盤輸入裝置的簡易安裝 4.2.2 游標輸入裝置的簡易安裝 4.2.3 語音輸入裝置的簡易安裝 4.2.4 影像輸入裝置的簡易安裝

40. 4.2.1 鍵盤輸入裝置的簡易安裝 1. 標準鍵盤安裝 • 直接將鍵盤接頭插上機殼背後的插槽即可 直接插入紫色鍵盤插孔 標註(TOP）符號，表示上方位置 圖427標準鍵盤安裝

41. 鍵盤簡易安裝 2. 無線鍵盤安裝 • 將接收端插入電腦USB插槽，鍵盤端有以紅外線（IR）或無線電（RF）等方式與電腦相連，鍵盤與USB連接的設定則端視廠牌差異而有所不同。

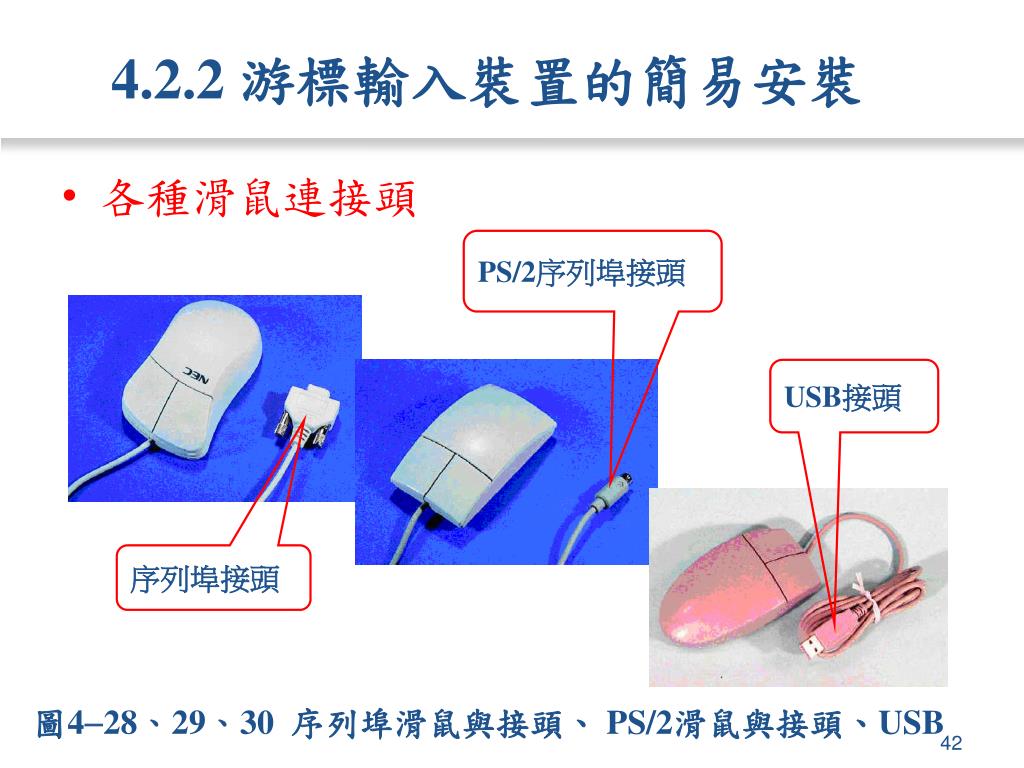

42. 4.2.2 游標輸入裝置的簡易安裝 • 各種滑鼠連接頭 PS/2序列埠接頭 USB接頭 序列埠接頭 圖428、29、30序列埠滑鼠與接頭、PS/2滑鼠與接頭、USB

43. 滑鼠簡易安裝 1. 有線滑鼠安裝 • 將滑鼠接頭接上電腦主機插孔即可 滑鼠接頭會有標註號 直接插入電腦後面插座 圖431有線滑鼠的安裝

44. 滑鼠簡易安裝 2. 無線滑鼠安裝 • 將接收端插入電腦USB插槽，滑鼠端則視廠牌不同而有不同設定。但記得要裝上電池才會有動力。 安裝電池 圖432無線滑鼠的安裝

45. 4.2.3 語音輸入裝置的簡易安裝 1. 語音輸入裝置的簡易安裝步驟 (1) 安裝語音輸入法 (2) 調整麥克風 (3) 語音訓練 (4) 語音輸入

46. 語音輸入簡易安裝 2. 安裝語音辨識的簡易安裝步驟 (1) 在[控制台]上，連按兩下 [ 增或移除程式]。 (2) 按一下 [變更或移除程式]，選取 Office 2003，然後按一下 [變更]。 (3) 按一下 [新增或移除功能]，再按一下 [下一步]。 (4) 選取 [選擇應用程式的進階自訂] 核取方塊，再按 [下一步]。 (5) 在 [選擇應用程式和工具的更新選項] 下的 [Office 共用的功能] 旁，按一下 。

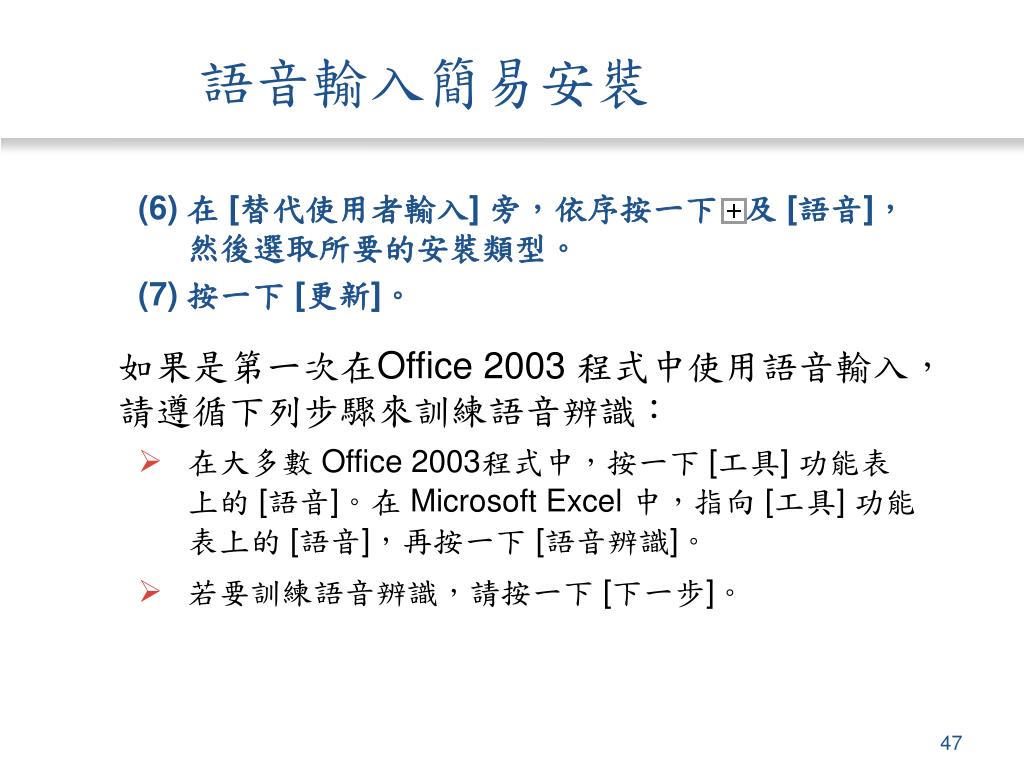

47. 語音輸入簡易安裝 (6) 在 [替代使用者輸入] 旁，依序按一下 及 [語音]，然後選取所要的安裝類型。 (7) 按一下 [更新]。 如果是第一次在Office 2003 程式中使用語音輸入，請遵循下列步驟來訓練語音辨識： • 在大多數 Office 2003程式中，按一下 [工具] 功能表上的 [語音]。在 Microsoft Excel 中，指向 [工具] 功能表上的 [語音]，再按一下 [語音辨識]。 • 若要訓練語音辨識，請按一下 [下一步]。

48. 語音輸入簡易安裝 3. 麥克風輸入的簡易安裝 • 將麥克風插入電腦「麥克風輸入Mic In」的紅色插孔中。另外再調整麥克風上的音量控制旋鈕至適當位置。一般唱歌用的麥克風，只要接上轉換接頭。 圖435麥克風插孔 圖436 MIC轉接頭

49. 4.2.4 影像輸入裝置的簡易安裝 1. 掃描器安裝 • 將USB纜線正方形的一端連接到掃描器背後的USB連接埠。 • (2) 將USB纜線長方形的一端連接到電腦上其中一個USB埠中。 步驟 (1) 圖437 USB線接掃描器 步驟 (2) 圖438 USB線另一端接電腦 資料來源：e-Sky數位學習中心

50. 掃瞄器簡易安裝 • (3) 將電源線暨變壓器的一端連接至掃描器背後的電源插孔內。 • (4) 將電源線暨變壓器的另一端(即插頭)連接到插座上。 • (5) 掃描器開啟後，系統會出現掃描器已經安裝成功的提示。 • (6) 有時需先安裝驅動程式。 步驟 (3) 圖439電源線接掃描器 步驟 (4) 圖439電源線接掃描器 資料來源：e-Sky數位學習中心
